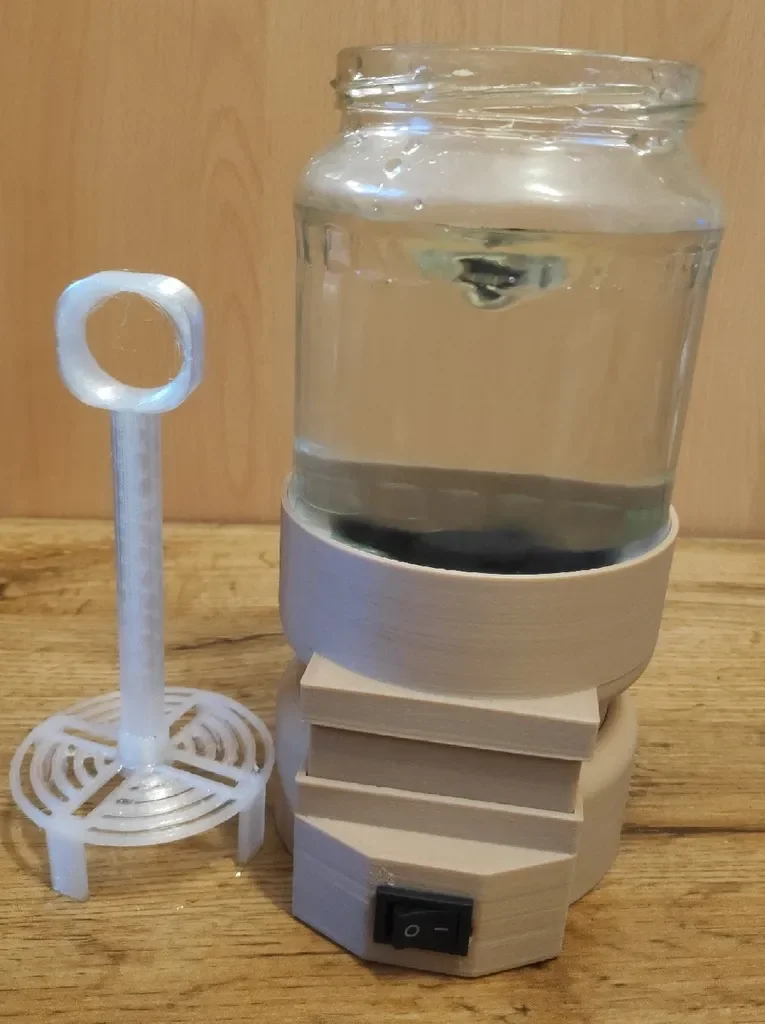

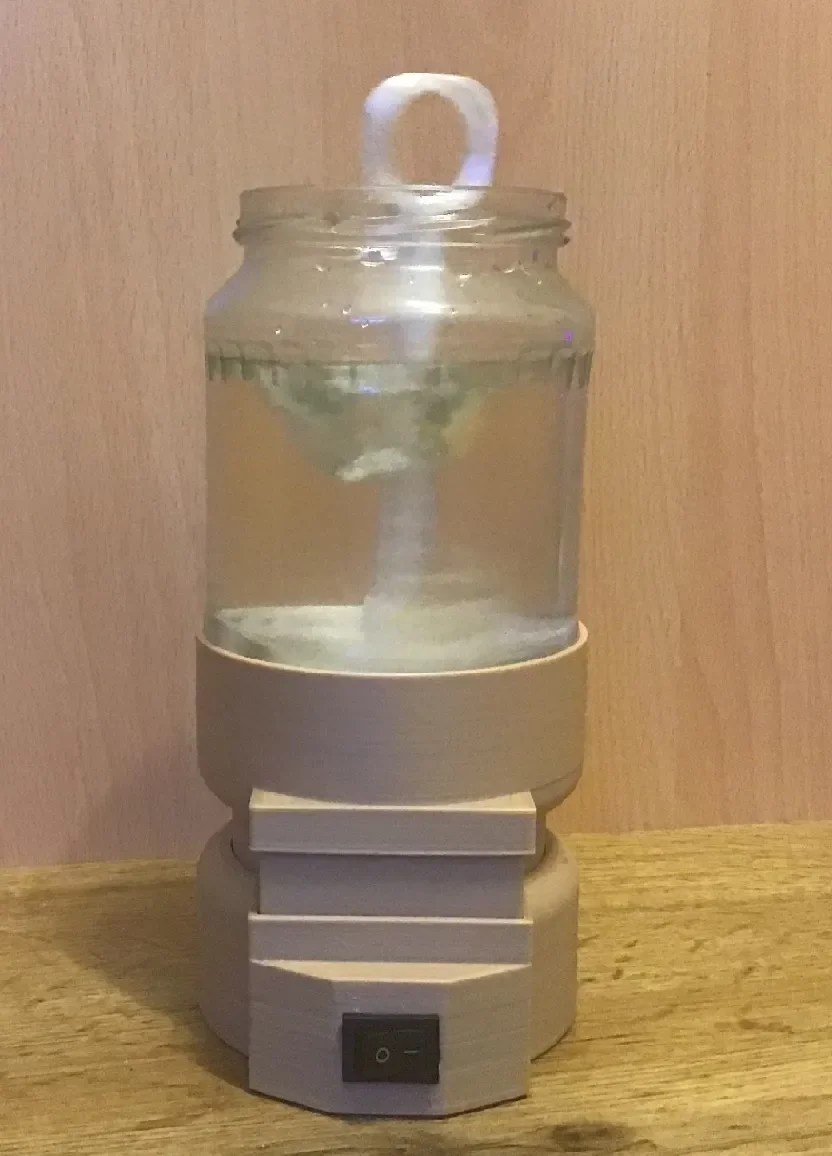

Trạm rửa cho lọ nhựa resin đường kính 94 mm

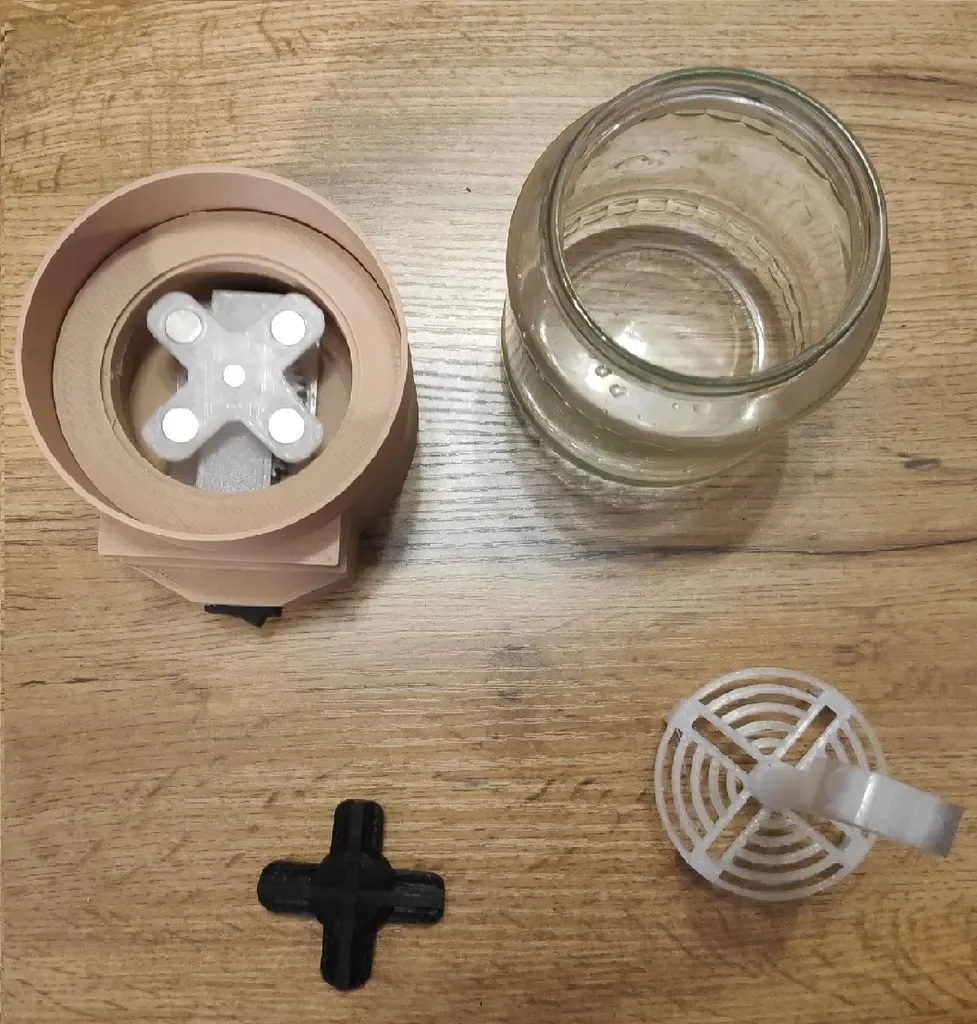

Tôi tạo một trạm rửa nhỏ cho một lọ (đường kính 94 mm)

bạn cần:

1 x Vòng bi (608 ZZ, tùy chọn)

9 x Nam châm (10 x 3 mm)

2 x Nam châm (6 x 3 mm)

1 x động cơ điện với khoảng 1750 vòng/phút ví dụ Liên kết Amazon.

1 x Công tắc ví dụ Liên kết Amazon

2 x kết nối pin ví dụ Liên kết Amazon

1 x kết nối pin ví dụ Liên kết Amazon

cài đặt in:

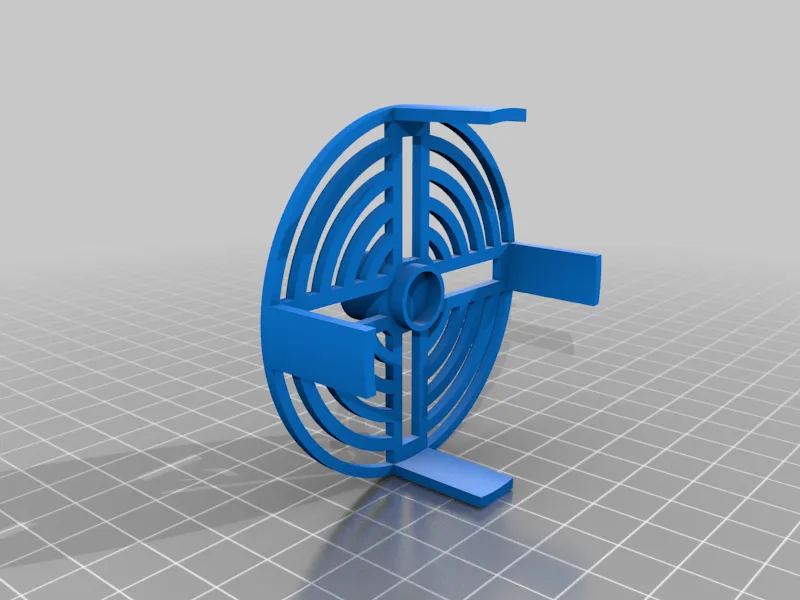

Gitter-Part1.stl, Washstation-getr_unten.stl và Washstation-Krob_unten.stl cần hỗ trợ

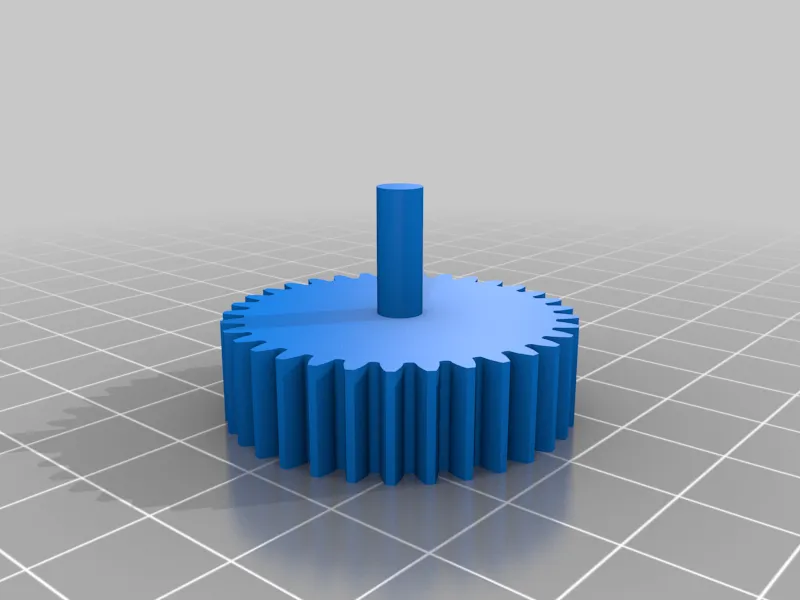

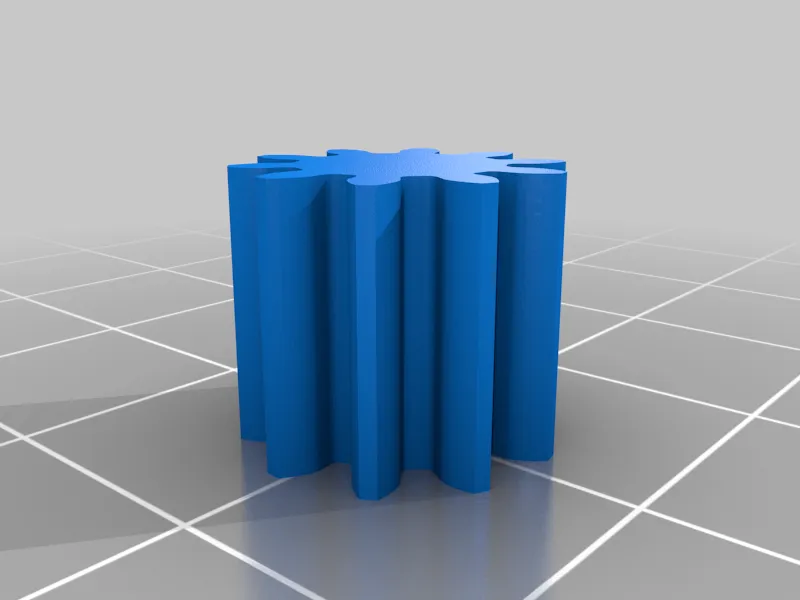

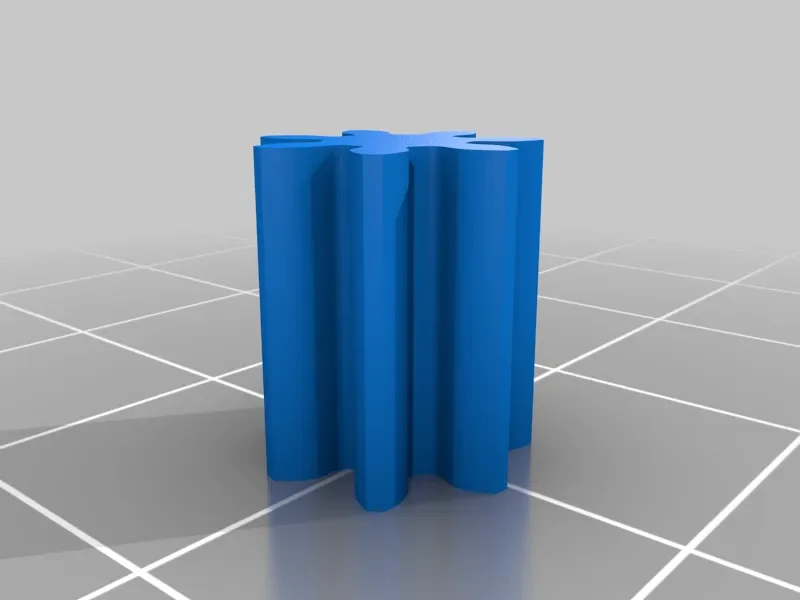

Tôi in Washstation-Zahnrad_1.stl, Washstation-Zahnrad_2.stl, và Washstation-Zahnrad_1.stl trên một bè.

Giới thiệu:

Bạn không cần keo.

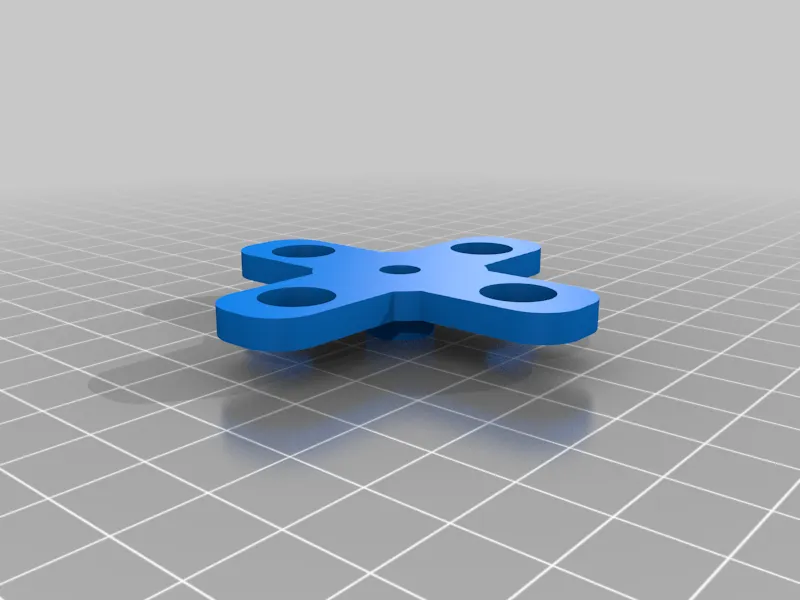

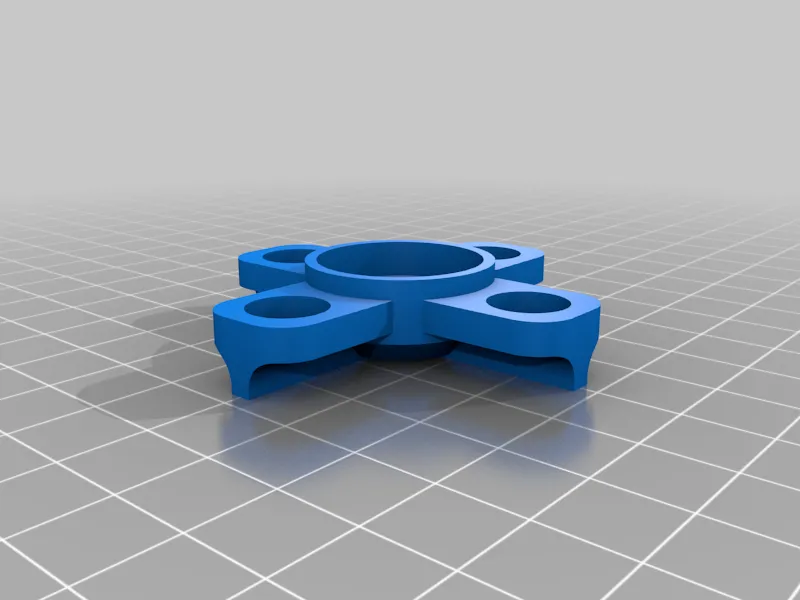

Các nam châm ở giữa Gitter-Part1.stl, Washstation-Antrieb.stl và propeller-prop_unten.stl phải có cùng cực. Các nam châm ở bên ngoài Washstation-Antrieb.stl và propeller-prop_oben.stl phải có cực khác với nam châm ở giữa.

Các bộ phận propeller-prop_unten.stl và propeller-prop_unten.stl có một kết nối với vòng bi.

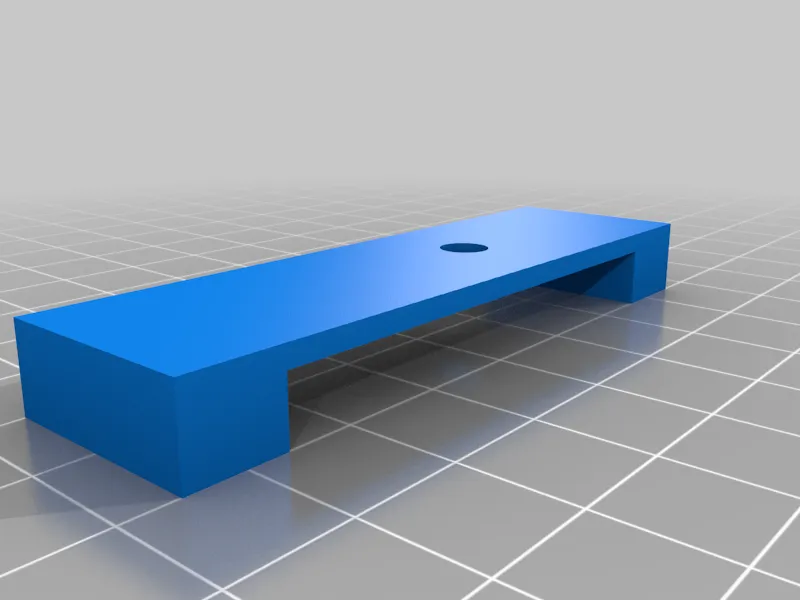

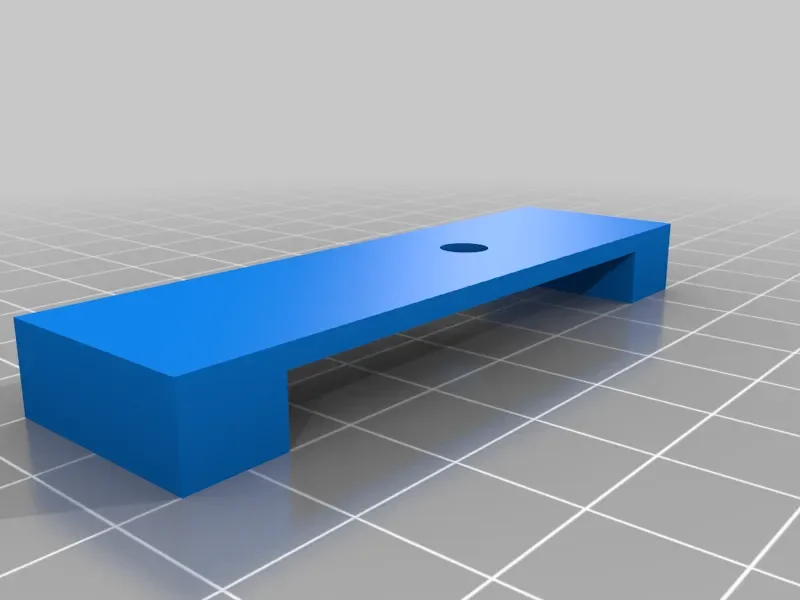

Khoảng cách giữa các nam châm và cái lọ là rất quan trọng. Nếu khoảng cách quá cao, rotor sẽ không quay. Nếu quá thấp, máy sẽ không hoạt động tốt. Tôi đã thiết kế khoảng cách là 0,5 mm nhưng độ chính xác của máy in của tôi quá lớn, vì vậy tôi đã tạo ra Abstand.stl. Tôi cần Abstand.stl ở z = 3mm. Nếu bạn gặp vấn đề tương tự, bạn phải tìm z chính xác trong Abstand.stl.

Cập nhật 14.01.2022:

Washstation-Zahnrad_2_v1.stl hiện đã cao hơn để có kết nối từ tính tốt hơn.

Cập nhật 18.01.2022:

Tôi đã sử dụng một ổ bi bằng thép. Đây không phải là ý tưởng tốt nhất của tôi và tôi đã thiết kế một ổ bi trong propeller-prop_unten.stl. Nếu bạn muốn sử dụng phiên bản không có ổ bi, hãy in Probeller_unten_ohne_608.stl mà không cần hỗ trợ.

Cài đặt In

Thương hiệu Máy in:

Creality

Máy in:
