Giá đỡ umbilical siêu nhẹ cho máy in Voron V0.2 (R1)

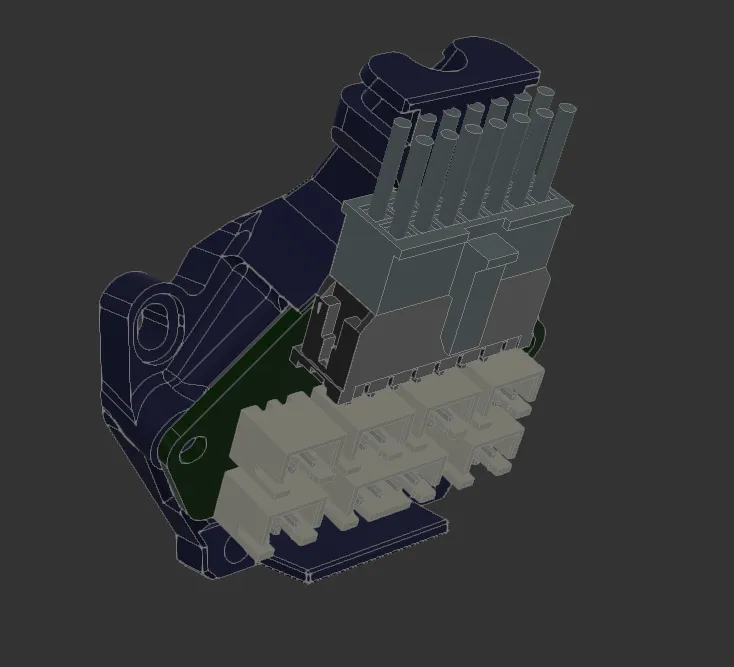

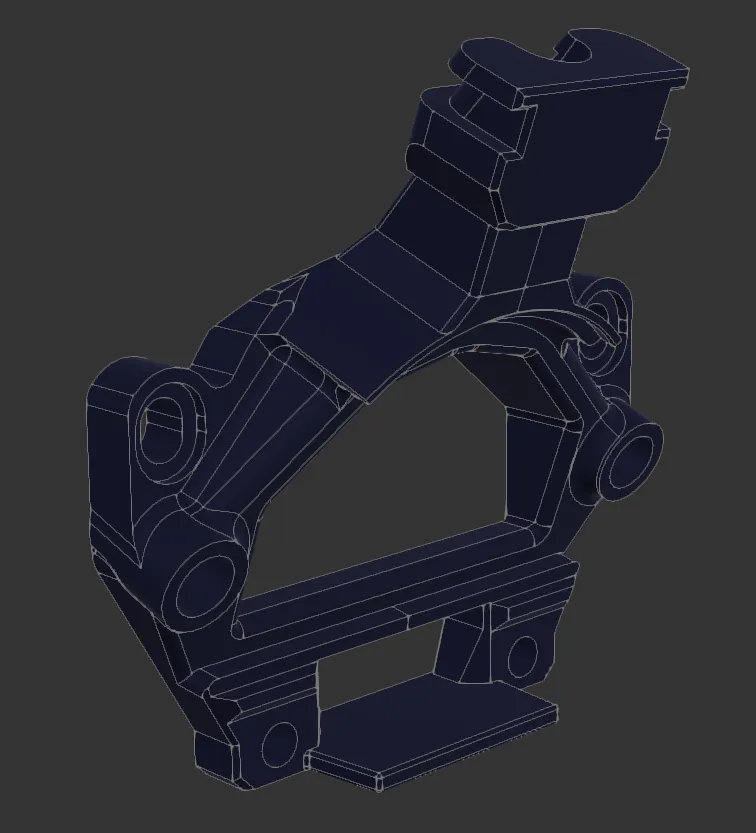

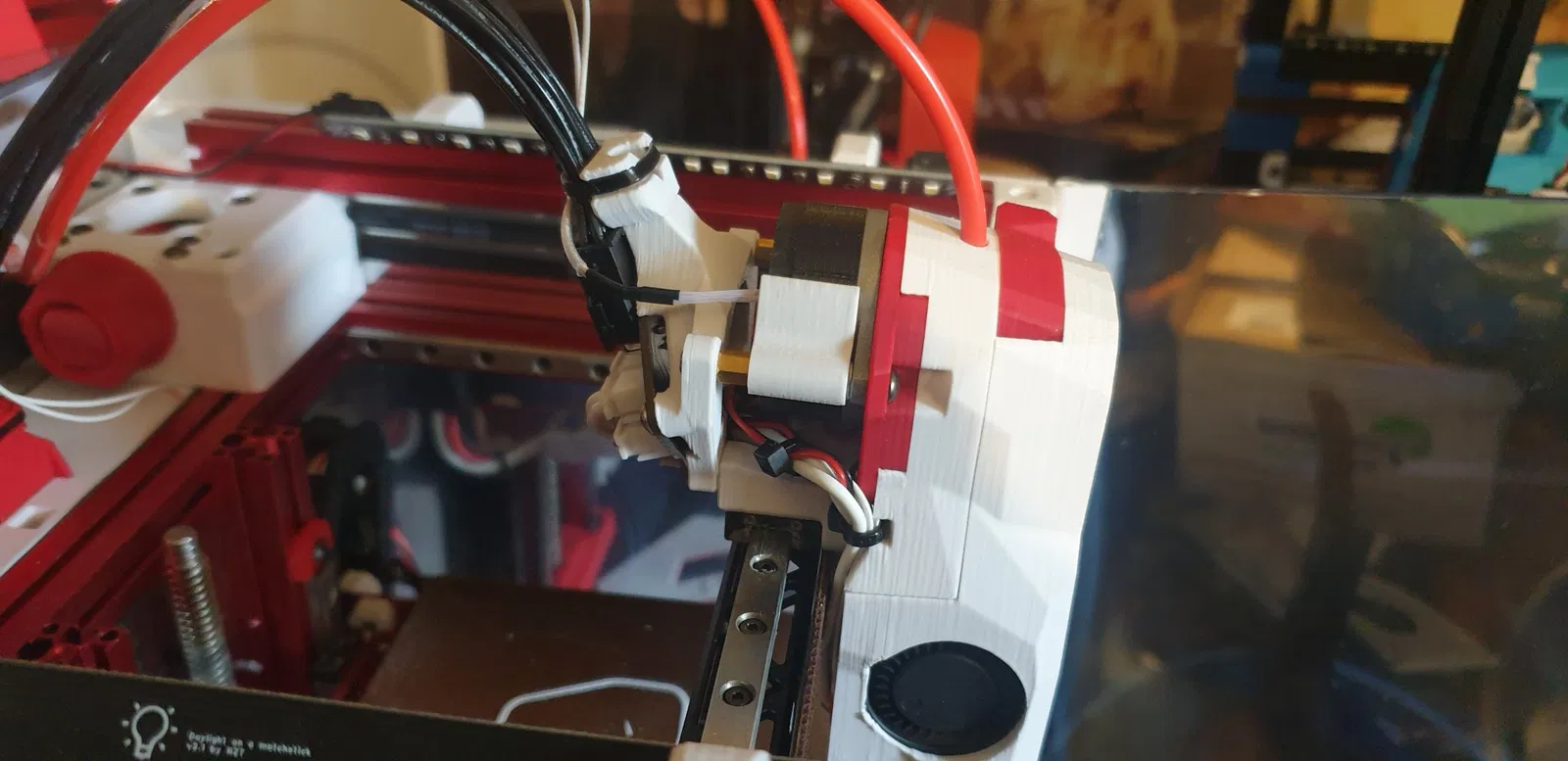

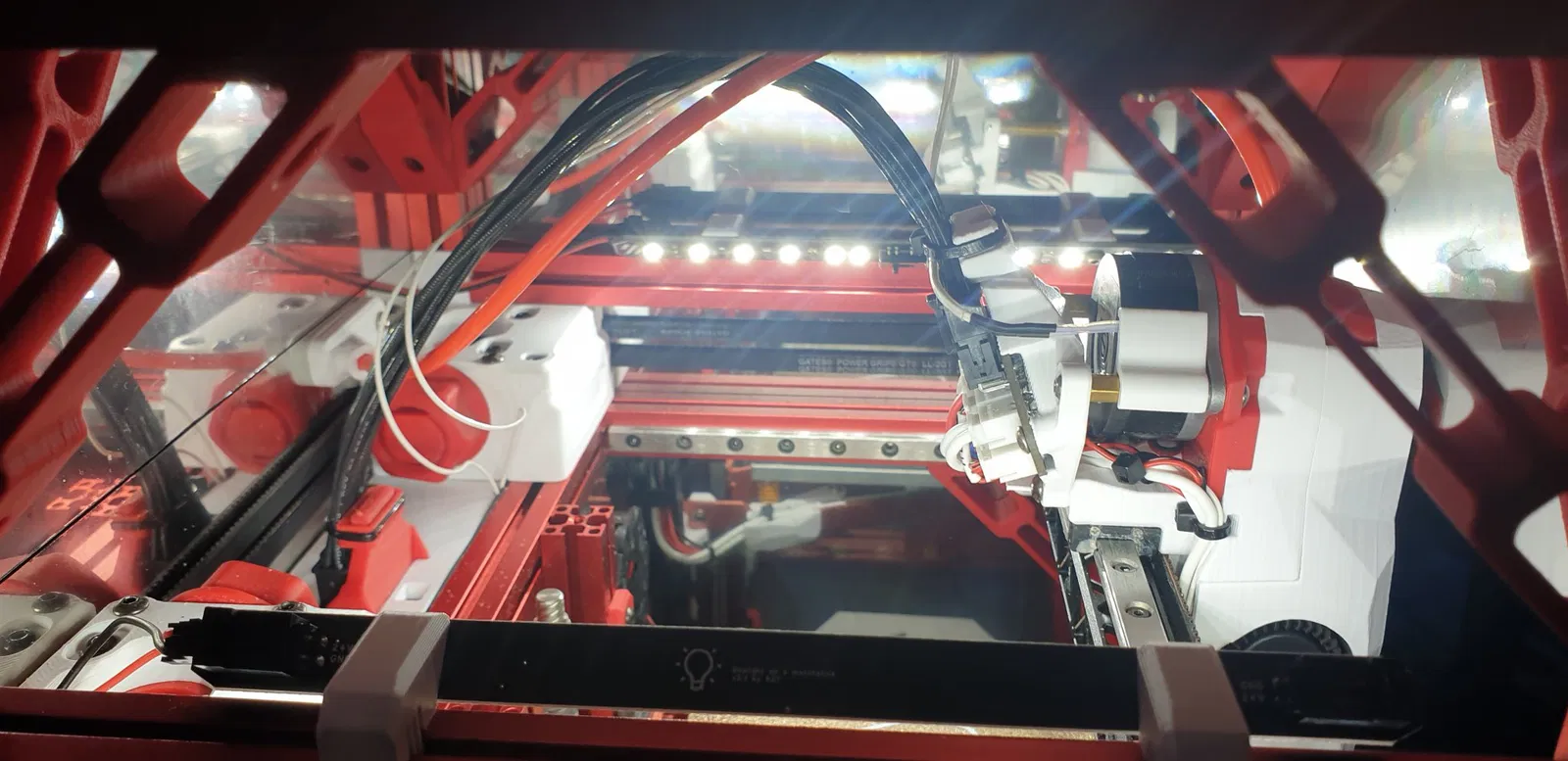

Thiết kế này được thực hiện song song với vỏ umbilical của tôi với bộ giảm căng được tìm thấy ở đây… <> Tôi đã phát triển giá đỡ tùy chỉnh này cho umbilical được sử dụng rộng rãi sau khi sử dụng cái chung và phiên bản từ LDO. Tôi nhận thấy rằng các kết nối cáp sẽ bị gãy và ngăn máy in hoạt động sau khoảng 200 giờ. Để giải quyết vấn đề này, tôi cần một kẹp cáp chắc chắn để loại bỏ căng thẳng từ các chuyển động của đầu công cụ và dẫn đến độ tin cậy tốt hơn cho các kết nối. Thiết kế này đã trải qua nhiều phiên bản và tôi nghĩ rằng đây sẽ là phiên bản cuối cùng. Mặc dù sự thay đổi thiết kế cuối cùng chủ yếu là thẩm mỹ. Vì vậy, tôi xin giới thiệu phiên bản umbilical của riêng tôi! 1. Tôi đã hạ thấp bảng umbilical và đặt nó ở góc 20 độ để giảm chiều cao của các cáp, ngăn không cho nó cọ vào mũ chóp và có nghĩa là bạn không còn phải đối phó với những mảnh góc khủng khiếp từ phiên bản LDO. 2. Tôi đã thiết kế một điểm buộc cáp “không mất” để giảm căng. (bạn chỉ cần tháo ốc khi muốn ngắt kết nối với bảng và nó sẽ ở lại với dây điện!) 3. Tôi đã thêm một tấm chắn phẳng để bảo vệ các dây của bạn cắm vào bảng đầu công cụ khỏi việc cọ vào các khối động cơ. 4. Tôi đã cắt giảm trọng lượng không cần thiết từ giá đỡ mà không làm ảnh hưởng đến độ bền cấu trúc. Để lắp đặt mod này, bạn sẽ cần 1. 3 x M3 heatsets 2. 3 x ốc vít M3 x 6mm những cái này sẽ được sử dụng để gắn bảng và phần trên cho bộ giảm căng. các ốc vít M3 gốc vẫn được sử dụng để gắn vào mặt sau của Mini Stealth Burner. mọi thứ nên được thiết lập để in ngay từ tệp. Nếu bạn có bất kỳ phản hồi nào về thiết kế này, vui lòng liên hệ để tôi có thể tiếp tục làm việc để cải thiện mod này! chúc bạn in ấn vui vẻ!
