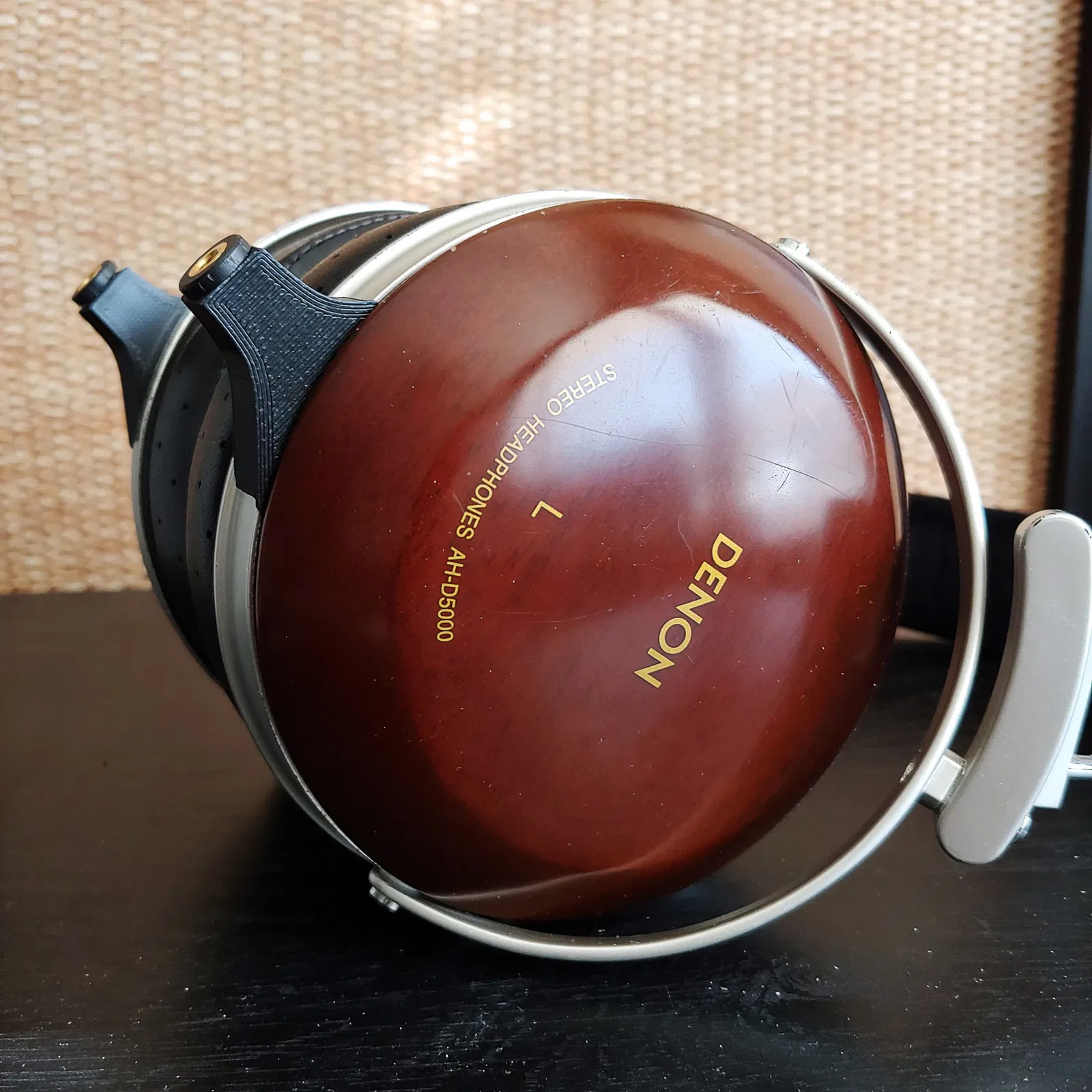

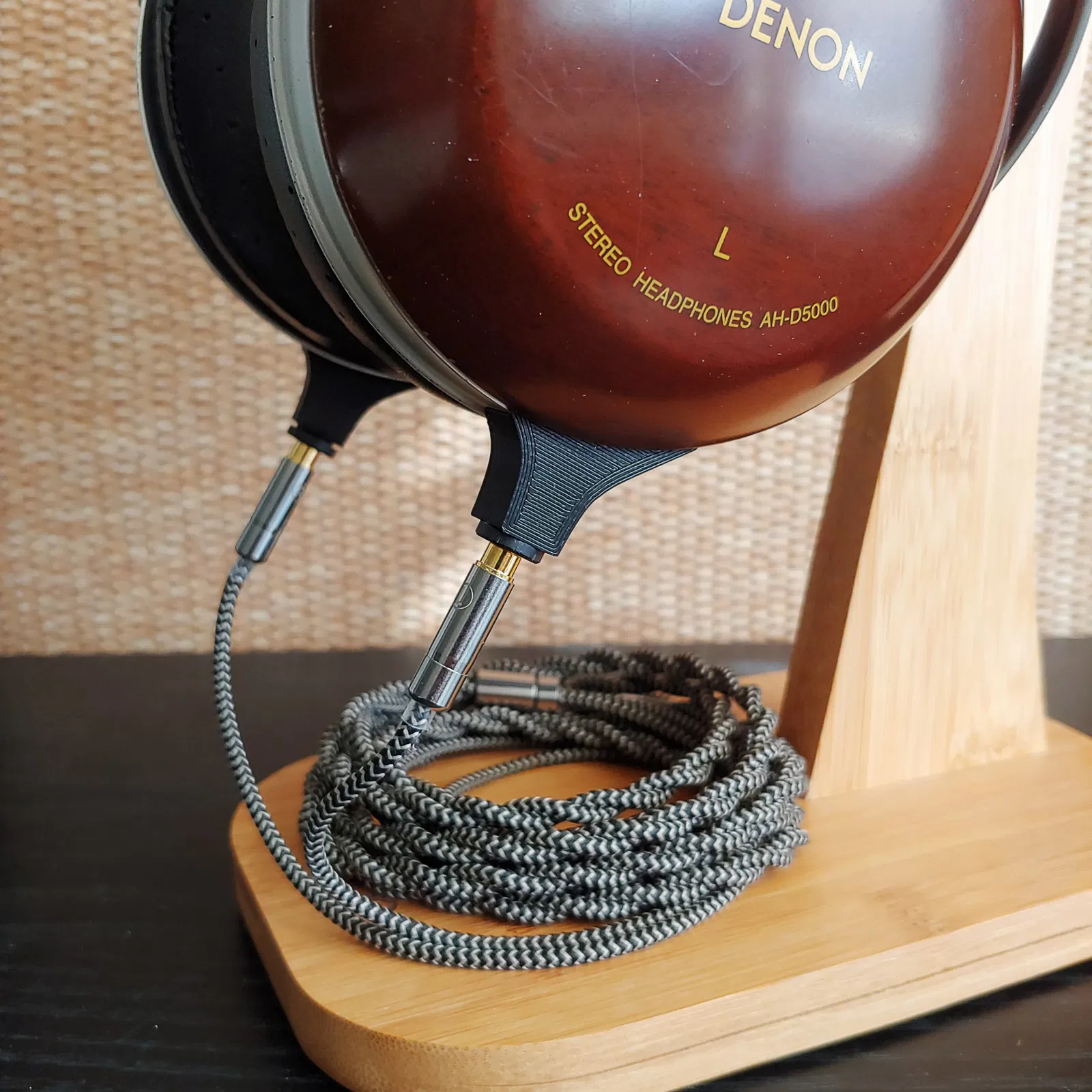

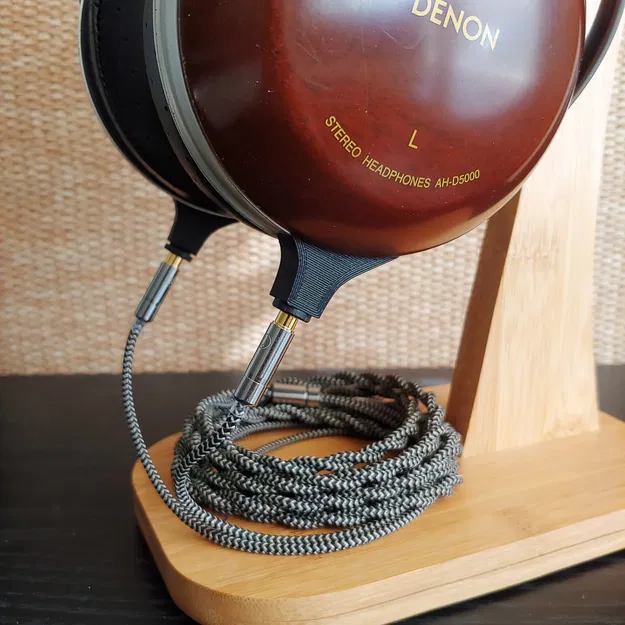

Bộ chuyển đổi giắc cắm 3.5mm cho tai nghe Denon/Fostex/E-MU có dây cáp có thể tháo rời

Tóm tắt:

Tôi đã thiết kế bản mod này vì tôi muốn có thể thay thế cáp trên Denon D2000 và D5000 của mình nhưng không muốn sửa đổi vĩnh viễn khung, tấm chắn hoặc driver. Điều này sẽ cho phép tôi quay trở lại cáp gốc nếu cần thiết.

Các tệp STL đi kèm được thiết kế để phù hợp với một jack 3.5mm gắn phía trước như cái này hoặc cái này. Tôi đã vặn jack của mình vào nhựa thô và nó giữ rất tốt, không cần keo. Tôi cũng đã bao gồm một tệp OBJ không có lỗ cắt cho jack để bạn có thể cắt lỗ riêng nếu bạn đang sử dụng jack khác. Tuy nhiên, hãy nhớ rằng, do cách nó gắn vào khung, jack sẽ cần phải là jack gắn phía trước hoặc được giữ bằng keo để hoạt động.

CẢNH BÁO: THỰC HIỆN ĐIỀU NÀY VỚI RỦI RO CỦA RIÊNG BẠN. TÔI KHÔNG CHỊU TRÁCH NHIỆM VỀ BẤT KỲ HỎNG HÓC NÀO XẢY RA KHI THỰC HIỆN MOD NÀY. VIỆC MOD HÀNG ĐẦU CÓ THỂ PHÁ HOẠI NÓ. CHỈ THỰC HIỆN NẾU BẠN TỰ TIN VỀ KỸ NĂNG HÀN/THáO HÀN TRÊN QUY MÔ NHỎ VÀ MOD.

Hướng dẫn:

1. In ấn một bộ chuyển đổi jack trái và phải. Tôi đã sử dụng PLA thông thường.
2. Tháo rời hoàn toàn các cốc tai nghe, để driver tách biệt với khung.
3. Sử dụng đồng hồ đa năng để kiểm tra dây nào và pad hàn nào được sử dụng cho đất và dây nào được sử dụng cho tín hiệu. Ghi chú hoặc vẽ sơ đồ kết quả.
4. Hàn dây cáp gốc ra khỏi driver. LƯU Ý: Khi hàn, hãy chắc chắn rằng mũi hàn của bạn đủ nóng để các dây có thể được gỡ bỏ nhanh chóng khỏi driver (tối đa 1-2 giây). NẾU BẠN ĐỂ CÁC ĐIỂM HÀN CỦA DRIVER TIẾP XÚC VỚI NHIỆT ĐỘ QUÁ CAO QUÁ LÂU, NÓ CÓ THỂ LÀM THÁO HÀN CUỘN GIỌNG VÀ NÓ SẼ PHÁ HỦY DRIVER!
5. Luồn dây cáp gốc ra khỏi lỗ.
6. Gỡ bỏ miếng cao su bảo vệ dây khỏi lỗ (nên được đẩy vào trong để gỡ bỏ).
7. Hàn dây mới vào jack 3.5mm mới. Đảm bảo chúng đủ dài để đến được driver một cách thoải mái khi được gắn và được xác định dây nào là đất và dây nào là tín hiệu. LƯU Ý: Bạn nên đấu nối jack để phù hợp với cáp mà bạn muốn sử dụng với tai nghe của mình vì không phải tất cả các cáp tai nghe 3.5mm đôi đều được đấu nối giống nhau.
8. Sử dụng co nhiệt, băng điện, hoặc keo nóng trên các dây để các tab lộ ra ở cuối jack được che hoàn toàn. LƯU Ý: VÌ CÁC TAB CỦA JACK SẼ DÍNH QUA LỖ TRONG KHUNG TAI NGHE, BẠN CẦN ĐẢM BẢO RẰNG CÁC DÂY SẼ KHÔNG BỊ CHẬP CHO NHAU HOẶC VỚI KHUNG KIM LOẠI BỞI VÌ ĐIỀU ĐÓ CÓ THỂ GÂY HƯ HỎNG CHO AMPLY VÀ/HOẶC TAI NGHE!
9. Gắn phần in 3D lên khung của tai nghe, căn chỉnh các lỗ. Đảm bảo bạn đang sử dụng đúng bên để jack hướng về phía trước. LƯU Ý: Tôi đã sử dụng một ít băng dính màu xanh để giữ nó ở vị trí trên khung nhằm giữ cho các lỗ được căn chỉnh. Khi jack đã được gắn và tai nghe được lắp lại, nó khá chắc chắn nên tôi không thấy cần thiết phải sử dụng keo dán vĩnh viễn (nhưng tôi đã để lại một ít băng dính màu xanh ở bên trong khung để giúp giữ nó).
10. Luồn các dây/jack qua lỗ bộ chuyển đổi từ phía dưới của bộ chuyển đổi.

Đảm bảo rằng nó không bị mắc vào lỗ của khung tai nghe.
11. Cẩn thận vặn jack vào bộ chuyển đổi, đảm bảo rằng nó vào đúng cách và các dây không bị xoắn/lộ ra để không bị chập vào khung. LƯU Ý: Tôi đã phải sử dụng kìm để vặn sau khi vào khoảng nửa chừng vì không đủ chỗ để nắm bằng tay và có nhiều lực cản. Nếu bạn làm như vậy, hãy đảm bảo bảo vệ đầu của jack để tránh bị hư hại do kìm. Tùy thuộc vào độ dung sai của máy in và kích thước jack, bạn có thể cần phải gắn nó vào jack bằng keo nếu lỗ quá lớn hoặc in một cái với lỗ lớn hơn (hoặc khoan ra) nếu nó quá nhỏ.
12. Khi đã vặn thành công, kiểm tra lại bằng đồng hồ đa năng để đảm bảo rằng các dây không chập vào nhau hoặc vào khung.
13. Hàn các dây thích hợp vào driver.
14. Kiểm tra bằng đồng hồ đa năng và cáp mà bạn dự định sử dụng với tai nghe gắn vào jack mới được lắp và đảm bảo rằng tất cả các điểm hàn đều chính xác và không có dây nào bị chập.
15. Lắp lại cốc tai nghe.
16. Lặp lại các bước trên cho bên còn lại.
17. Kiểm tra tai nghe của bạn và thưởng thức một chút nhạc như một phần thưởng. :)

Mẹo:

• Tôi không sử dụng giá đỡ cho lỗ. Tôi nghĩ rằng kết cấu thô hơn đã giúp việc luồn jack dễ dàng hơn.
• Bộ chuyển đổi này được thiết kế để vừa với khung tai nghe qua khoảng trống giữa khung và cốc. Nếu bạn đang sử dụng cốc thay thế có khoảng trống nhỏ hơn, bộ chuyển đổi này có thể không hoạt động.
• Vì nó được thiết kế để in với mặt bên/mặt dưới của bản in hướng ra ngoài, nên tốt nhất là đảm bảo bạn có một lớp/đường hướng đầu tiên trông sạch sẽ vì lý do thẩm mỹ. Tôi chưa thử các hướng in khác vì chúng sẽ yêu cầu giá đỡ.
• Sử dụng dây nhỏ linh hoạt cho bên trong của các dây đi từ jack đến driver vì nó vừa khít với baffle và chúng sẽ cần phải uốn cong khá nhiều.
• Hãy dành thời gian của bạn và đảm bảo bạn đang thực hiện tất cả các biện pháp phòng ngừa cần thiết. Nếu có điều gì đó không hoạt động, hãy dừng lại và đừng cố gắng ép buộc. Các jack và dây thì rẻ, và các bộ chuyển đổi mới có thể dễ dàng được in, nhưng tai nghe và driver thì khó thay thế hơn rất nhiều, vì vậy hãy cẩn thận!
