Giá đỡ cuộn mở rộng cho máy in 3D Ankermake M5

CẬP NHẬT

• Tệp bước của cụm đã được thêm vào
• 2023-08-05: LƯU Ý, nếu bạn sử dụng cuộn bìa, hãy cố gắng giữ cuộn cách xa mép rất của giá đỡ (với hai phần rất mỏng trên mỗi phím); Cuộn bìa thường có rỗng ở giữa và vì vậy toàn bộ lực kẹp đều dồn vào bên ngoài, dẫn đến việc các phím bị chip. Cuối cùng là một sự sơ suất trong thiết kế. Nếu có yêu cầu, tôi có thể làm một tấm lưng chỉnh sửa có phần nhô ra trên giá đỡ cuộn, để bảo vệ các phím ở phía sau.
• 2022-12-23: Thêm Cổ mở rộng - Tệp thử nghiệm đã chỉnh sửa.stl. Đây là một phiên bản đơn giản hóa và giảm kích thước của cổ mở rộng nếu bạn muốn thử/nghiên cứu cho các dung sai trên các bộ phận, để bạn không sử dụng quá nhiều vật liệu hoặc thời gian.
• 2023-01-08: Thêm hai hình ảnh để có hình ảnh tốt hơn về các bước cuối cùng của việc lắp ráp nhằm mang lại một chút rõ ràng hơn.
• 2023-01-09: Thêm chi tiết nhỏ trong hướng dẫn để làm rõ.
• 2023-01-23: Thêm một vài chi tiết nữa vào hướng dẫn + một cảnh báo ngay dưới đây. Cũng thêm một miếng chêm phía sau mỏng hơn 1mm nếu bạn muốn có thêm một chút khoảng trống trên giá đỡ cuộn.

Đây là một mô hình có dung sai chặt chẽ. Nó sẽ thử thách sự kiên nhẫn của bạn nếu bạn không điều chỉnh đủ cho vật liệu của mình

Tôi đã nghĩ đến việc tạo ra một loại chốt mở rộng cho giá đỡ cuộn của Ankermake M5 một thời gian. OCD của tôi không thích các cuộn quay lệch tâm; tôi cũng thích làm mọi thứ phức tạp hơn vì sao không. Mất khoảng 6 lần chỉnh sửa để đạt đến giai đoạn này. Thiết kế được lấy cảm hứng một cách lỏng lẻo từ một tài liệu PDF về chốt cuốn dây mà tôi đã thấy khi tìm kiếm các phương pháp thiết kế khả thi; bên cạnh một số thiết bị tại nơi làm việc cho các cuộn thép lớn.

Nó có thể được sử dụng ở bất kỳ nơi nào khác, không chỉ trên máy in M5. Nó được thiết kế để phù hợp với ràng buộc chiều dài 85mm; 74mm OD từ vòng bi đến vòng bi.

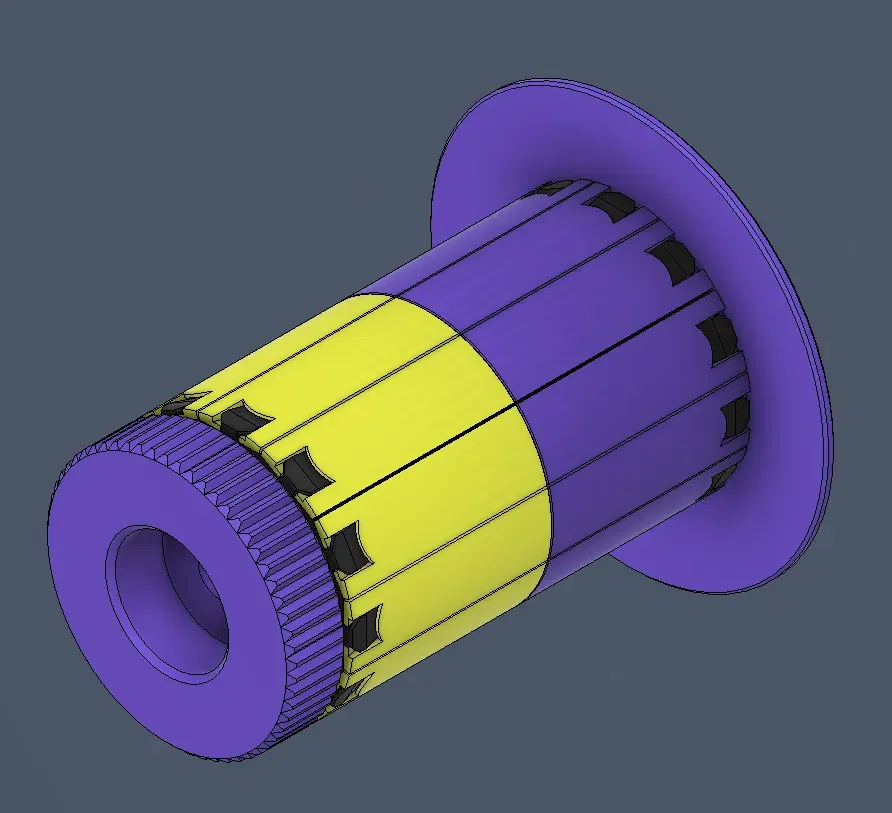

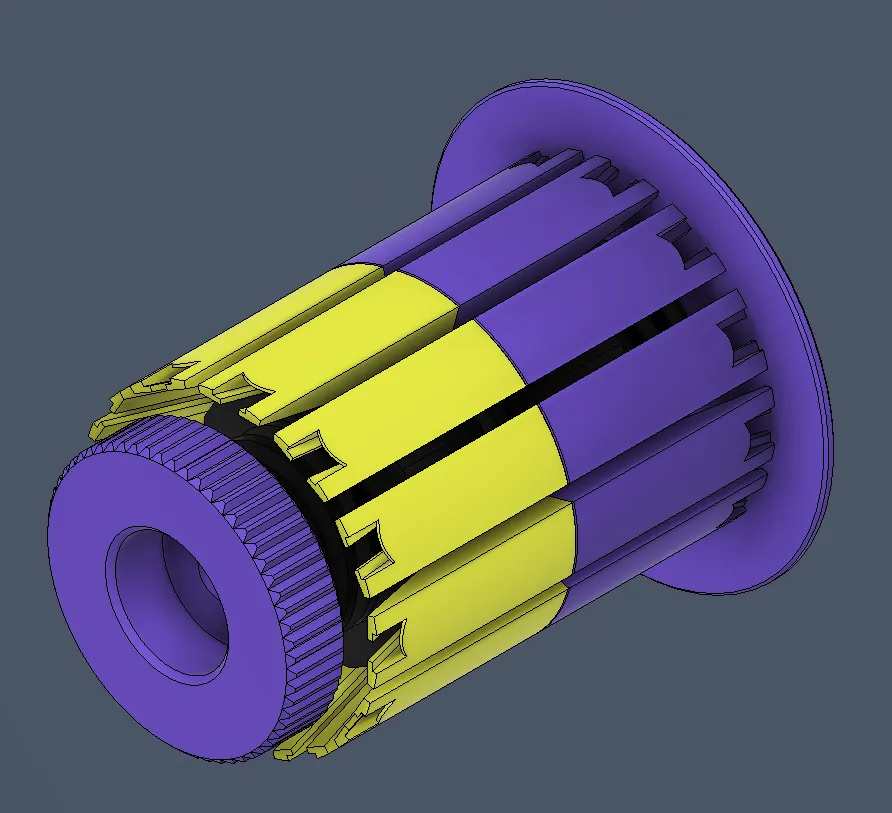

Chốt đi từ 50mm đến ~59mm - vì vậy có khoảng mở rộng 9mm. Nó có thể mở rộng thêm một chút, nhưng tôi đã phải hy sinh khả năng mở rộng để có thể giữ tất cả các phím được định vị ở giữa.

Một tệp ZIP được cung cấp bao gồm tất cả các tệp phần riêng lẻ.

Nếu tôi nhận được đủ yêu cầu, tôi có thể công bố một khóa đã được sửa đổi để đạt được phạm vi kích thước lớn hơn, tuy nhiên tôi không thể làm cho chúng nhỏ hơn. Các vòng bi không để lại nhiều không gian cho các ren. Nó sẽ phải là một phiên bản không có vòng bi để nhỏ hơn.

Để siết chặt, hãy giữ các khóa và xoay núm theo chiều kim đồng hồ. Nếu bạn cảm thấy thích thú, mô hình hoàn toàn có thể đảo ngược để bạn có thể xoay ngược lại nếu bạn muốn. Núm và mảnh shim phía sau ép vào thân bằng cùng một tính năng. Một vòng bi 608 được ép vào mỗi đầu. Nếu bạn không muốn sử dụng vòng bi, có khoảng 0,6mm khoảng trống thêm để nó có thể được sử dụng độc lập mà không có nhiều độ lỏng lẻo hoặc ma sát thêm (ngoài vật liệu).

Các ren được đánh dấu theo hướng ngược lại; Như là RH = bên phải siết chặt để mở rộng, nhưng ren thì ngược lại. Sử dụng ren ACME 1 ¼".

Cả các vòng mở rộng và các trục có ren đều có nhãn LH/RH mà được thiết kế để căn chỉnh với nhau cho việc lắp ráp; Điều này hơi khó khăn một chút.

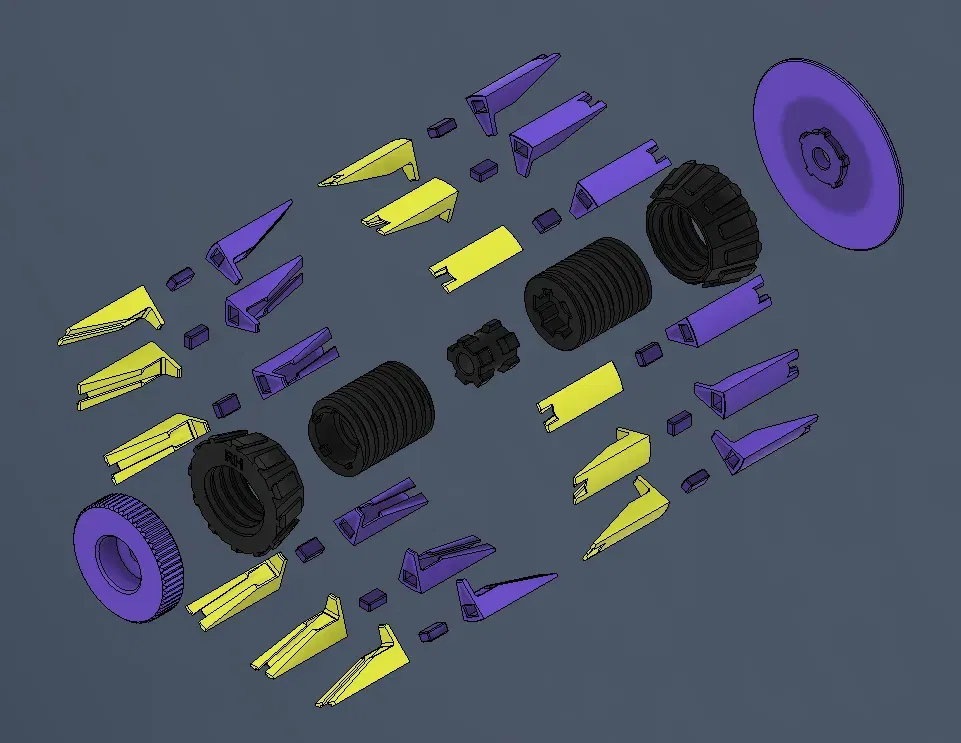

Các phần cần in nhiều hơn một bản sao:

• Khóa Mandrel (Nửa) 50mm - 59mm - 24pcs
• Chốt Khóa Mandrel - 12pcs (Lưu ý - Tôi đã thêm một tệp bao gồm tất cả 12 khóa trong một mẫu hình tròn, vì vậy bạn có thể in mỗi nửa trong một lần)

Tất cả các dung sai phần đều hoạt động tốt với tôi. Chúng hơi chặt một chút. Tất cả các phần được in với tốc độ mặc định của Ankermake M5. Chọn hướng in mà phù hợp nhất với bạn. Các vòng bi hơi bị ép chặt bằng tay. Điều tương tự cũng áp dụng với chốt kết nối thân có ren và có thể là các chốt khóa mandrel (những cái đó thì hơi lỏng hơn). Nếu bạn gặp khó khăn với dung sai, bạn có thể mở rộng một chút, nhưng một số tính năng đã khá nhỏ như vậy.

Các phần cần hỗ trợ

• Front Shim (Knob)
  • Tôi đã in với mặt lớn trên bề mặt in, vì vùng hỗ trợ bị ẩn sau nắp trục của máy in.
• Threaded Body LH - Front
  • In với phần bên trong trên bề mặt in (Lỗ bạc đạn hướng lên). Có thể in theo cách khác cũng được. Điều này chỉ cần hỗ trợ cho các lỗ ở giữa. Các ren không cần hỗ trợ nào cả.
• Threaded Body RH - Rear
  • Xem ở trên

Các chìa khóa Mandrel không cần hỗ trợ nếu được in theo chiều dọc. Nếu bạn in tệp x12, một lớp viền sẽ làm cho chúng bị dính lại với nhau (~0.4mm khoảng cách giữa chúng).

Các vòng mở rộng được in với mặt lớn trên giường. Độ bám dính kém có thể khiến bạn gặp một chút cong ở các phần T key. Tôi đã thêm một số góc cạnh để cố gắng giảm thiểu điều này (Đã hoạt động trên các bản in của tôi).

Lắp ráp

• Tôi đã dán 12 chốt Mandrel Key vào một nửa của các chốt. Chúng có thể không cần thiết trong quá trình lắp ráp, nhưng nó giúp giữ cho các chốt thẳng hàng và mang lại cho chúng một chút độ cứng hơn.
• MỚI: Bạn có thể chèn các vòng bi vào các thân ren bây giờ nếu điều đó giúp dễ dàng hơn một chút. Chỉ cần đảm bảo rằng tất cả các bộ phận khớp với nhau trước. Thật khó khăn để lấy các vòng bi ra nếu bạn cần.
• Vặn thân ren vào các cổ mở rộng cho đến khi hết (Phần giữa nằm phẳng với bên trong của cổ và không thể vặn vào từ bên ngoài).
• Trượt vào tất cả 12 chốt vào mỗi cổ mở rộng. Các chốt cần phải ở hoàn toàn ra ngoài (cái môi bên trong chạm vào mandrel) khi bạn trượt chúng vào - nếu không chúng sẽ bị kẹt/gây cản trở với nhau.

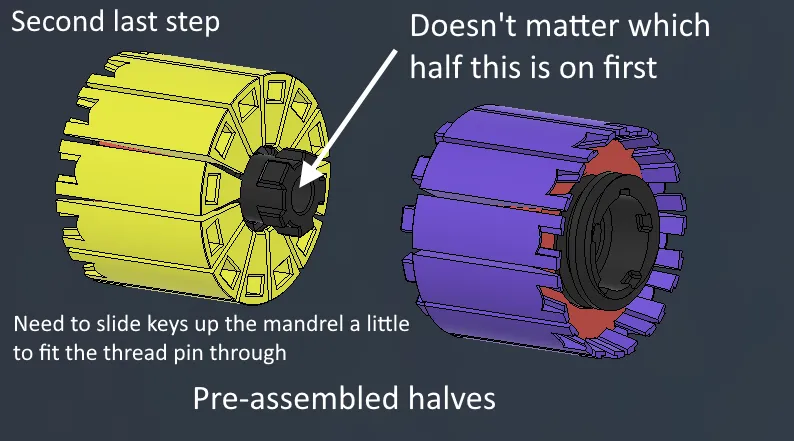

• Sau đó, bạn cần ấn chốt kết nối thân ren vào một nửa (các chốt cần được kéo ra một chút để tránh các tab).
• Khi cả hai nửa đã được lắp ráp, bạn nên có thể xoay thân ren trong cả hai phần (nó sẽ đẩy các chốt ra) cho đến khi bên ngoài nằm phẳng ở cả hai đầu. LH nên thẳng hàng với LH, và RH nên thẳng hàng với RH.

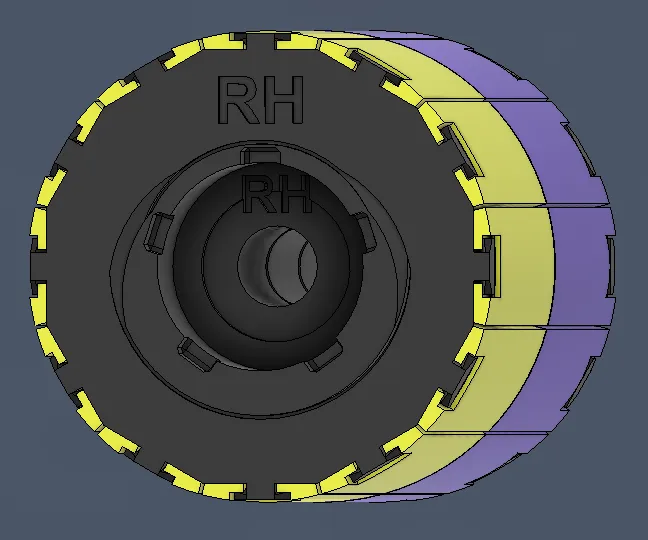

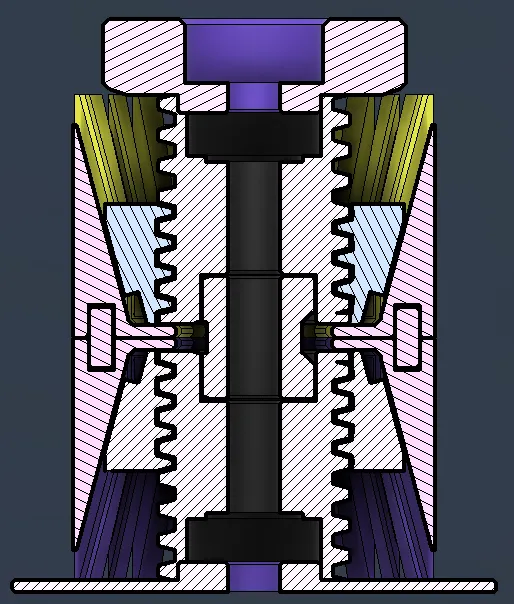

• Đây là phần khó khăn. Tùy thuộc vào cách bạn quyết định thực hiện (Bạn cũng có thể lắp ráp nó với thân ren ở xa hơn, chỉ cần đảm bảo rằng chúng được xoay đều). Một ít băng dính quanh các chốt để giữ chúng ở vị trí có thể giúp làm cho nó ít vụng về hơn, tôi đã chọn con đường khó khăn. Giữ cho tất cả các ký hiệu RH & LH thẳng hàng và đối diện nhau, ấn các thân ren lại với nhau. Chốt kết nối có một tab có kích thước khác để dễ dàng căn chỉnh chính xác hơn. Tôi đã bao gồm một hình cắt ngang của cụm và một hình ảnh hiển thị sự căn chỉnh nhãn để giúp đỡ.
• MỚI: Dán hai trục ren lại với nhau bằng chốt nếu bạn muốn có thể siết chặt các mandrel trên cuộn của bạn mà không bị tách ra.

Điều này có nghĩa là việc tháo rời sẽ không thể thực hiện được sau, vì vậy hãy chọn một cách khôn ngoan.

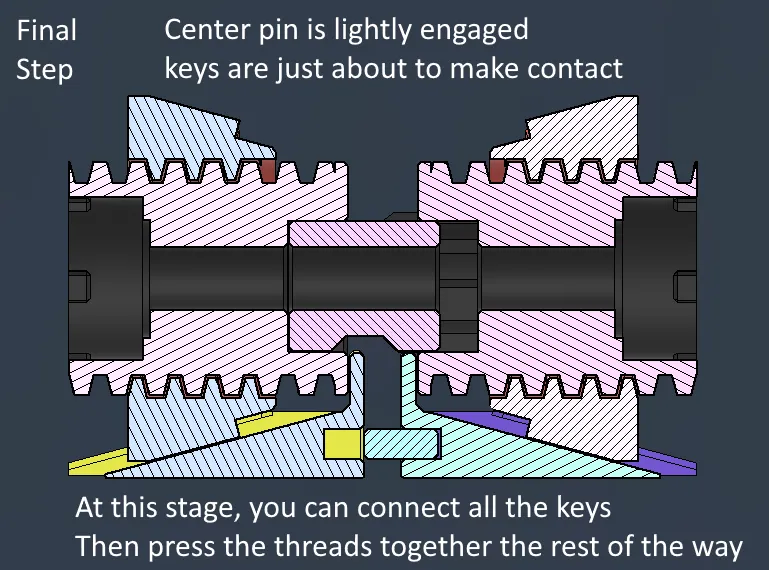

• Khi thân có ren đã được ghép lại ít nhất một nửa, bạn nên có thể bắt đầu ghép nửa trước và nửa sau của các phím lại với nhau. Khi tất cả đã được ghép lại xung quanh viền, bạn nên có thể ghép các ren lại với nhau phần còn lại. Bạn không cần phải dán hai nửa của các phím lại với nhau.
• Khi điều đó đã xong, bạn có thể ấn vòng bi 608 vào mỗi bên.
• Sau đó, bạn có thể ghép miếng đệm phía sau vào vị trí (Đây là nơi bạn có thể quyết định hướng nào bạn muốn vặn núm để siết chặt vào cuộn) và núm phía trước cũng vậy.

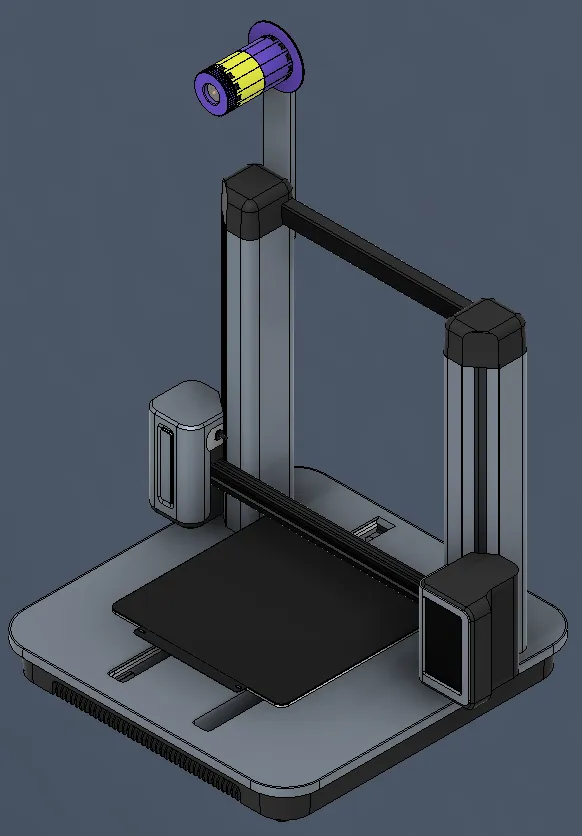

• Để lắp đặt trên Ankermake, bạn có thể tháo toàn bộ trục ra, hoặc tháo nắp 22mm có ren ở đầu và trượt bộ lắp vào vị trí. Nếu bạn tháo miếng nắp ra, sẽ hơi khó khăn để gắn lại vì bạn không thể siết chặt nó, vì vậy tôi đề nghị tháo toàn bộ trục ra. Trục là trục 8mm nên tùy thuộc vào các vòng bi của bạn, có thể nó sẽ hơi chật khi lắp vào. Của tôi thì rất khít khi lắp vào.
• Đảm bảo rằng miếng đệm phía sau hơi lệch khỏi tay gắn để nó không cọ xát. Bạn có khoảng 1mm khoảng trống. Bạn có thể muốn nó cọ xát một chút nếu bạn thấy nó quay tự do quá nhiều.
• Để lắp đặt ở bất kỳ đâu khác, bạn chỉ cần một thanh hoặc trục có ren 8mm.

…Hãy cho tôi biết nếu tôi đã bỏ lỡ điều gì, đó là một đoạn văn dài.
