Liên kết bóng và ổ cắm - Hai kích thước

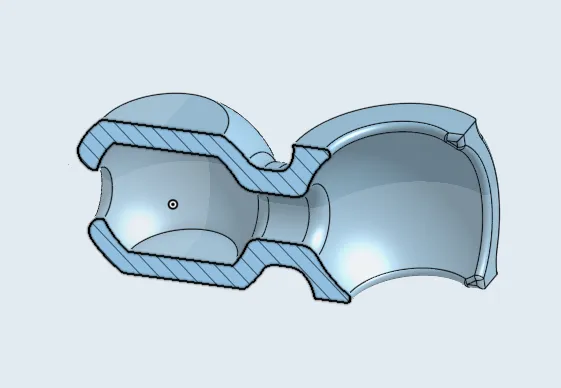

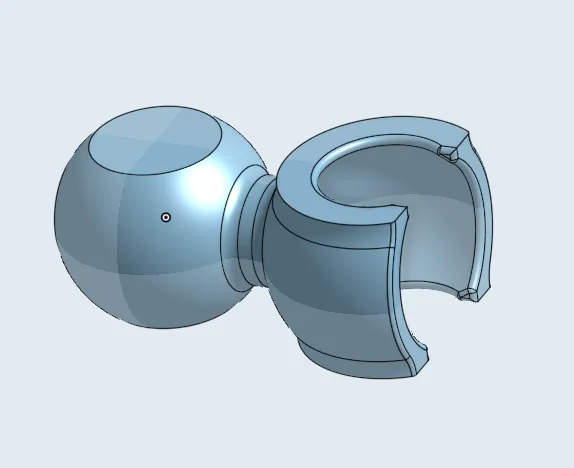

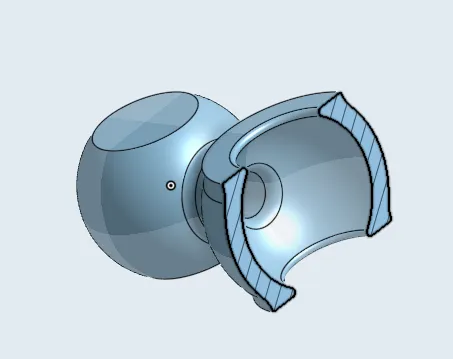

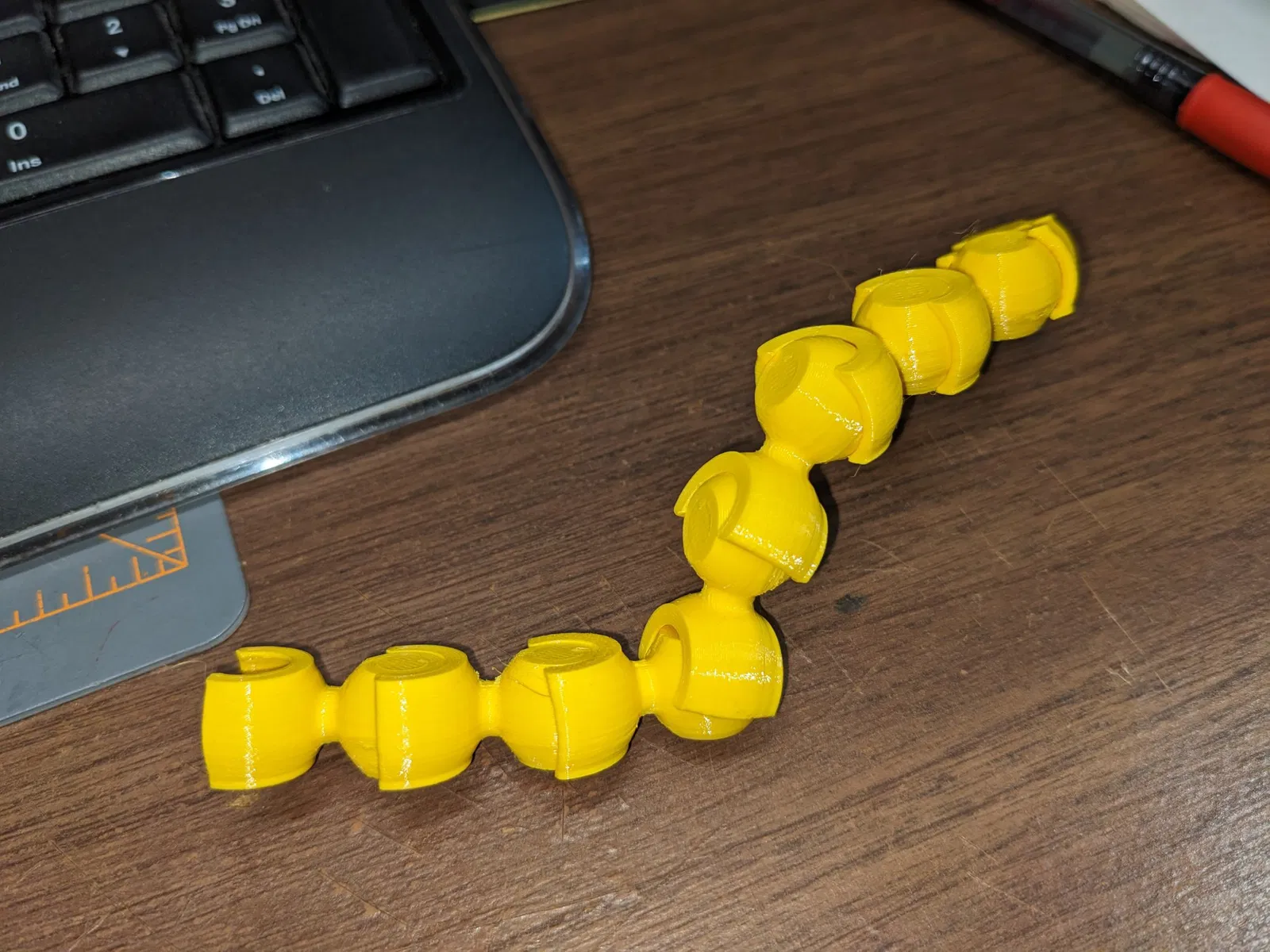

Ban đầu, tôi dự định tạo ra một "cánh tay" liên kết bóng và ổ cắm để sử dụng trong một dự án khác. Mặc dù tôi nghĩ rằng thiết kế này đã thành công, và tôi đã có một sự khít chặt hợp lý của bóng vào ổ cắm, nhưng cuối cùng nó lại không đủ cứng cho nhu cầu của tôi. Tuy nhiên, tôi ghét phải lãng phí một bản in tốt, vì vậy tôi đăng tải nó ở đây trong trường hợp ai đó có thể sử dụng nó. Ý tưởng tạo ra một thiết kế bóng và ổ cắm được in "nghiêng" đến từ liên kết bên dưới: https://www.f3d.vn/3d-model/48174-lien-ket-bong-va-o-cam-chac-chan-hon Tuy nhiên, các bản in được bao gồm ở đây được thiết kế từ đầu và là khái niệm riêng của tôi về ý tưởng này. Hai kích thước bóng được bao gồm - đường kính 12mm và 15mm. Các bức ảnh bao gồm một số mặt cắt CAD cho thấy một số tính năng tăng cường độ bền và "khả năng in". #### Hướng Dẫn In In bằng PETG sử dụng các tệp 3mf được cung cấp; nếu không: - 0% độ đầy

• 5 viền
• không cần hỗ trợ Lưu ý rằng trong khi bản in không "dày 5 viền", việc sử dụng cài đặt in 5 viền cải thiện sự căn chỉnh của filament trong bản in cuối cùng. Tôi đã in trên một bề mặt xây dựng có kết cấu, và có thể in đáng tin cậy mà không cần sử dụng viền, mặc dù diện tích tiếp xúc trên bề mặt xây dựng là nhỏ. Những cái này có thể được in bằng các loại filament khác ngoài PETG, nhưng độ bám dính tốt trên bề mặt sẽ cần thiết trong mọi trường hợp. #### CAD Các tệp CAD OnShape cho điều này ở đây: https://cad.onshape.com/documents/645168b7c6c98b9599744273/w/cdc26c30aafef43be0a6944d/e/6afcf20e1514228321225928?renderMode=0&uiState=65345d1fbafa29274ae047ac
