Giá đỡ cuộn tự động cho máy in 3D MMU
Đây là một người giữ ống dẫn tự động, tự động tua lại các ống chỉ về các thay đổi dây tóc.
Mô tả

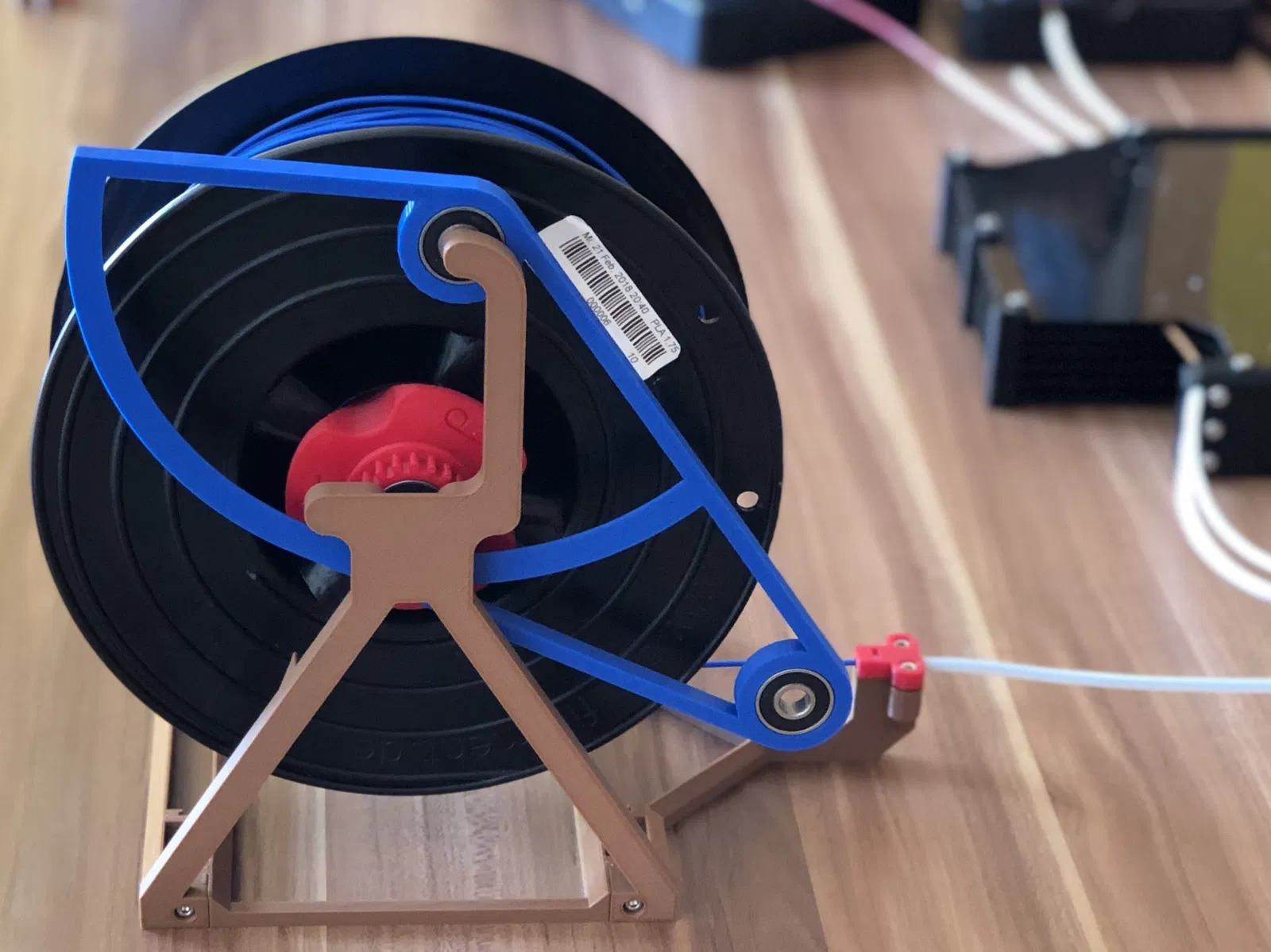

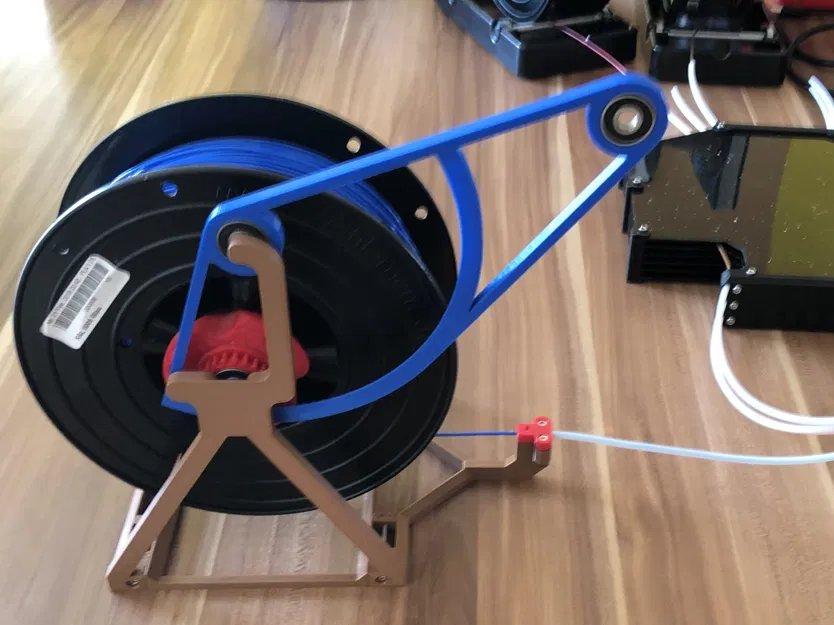

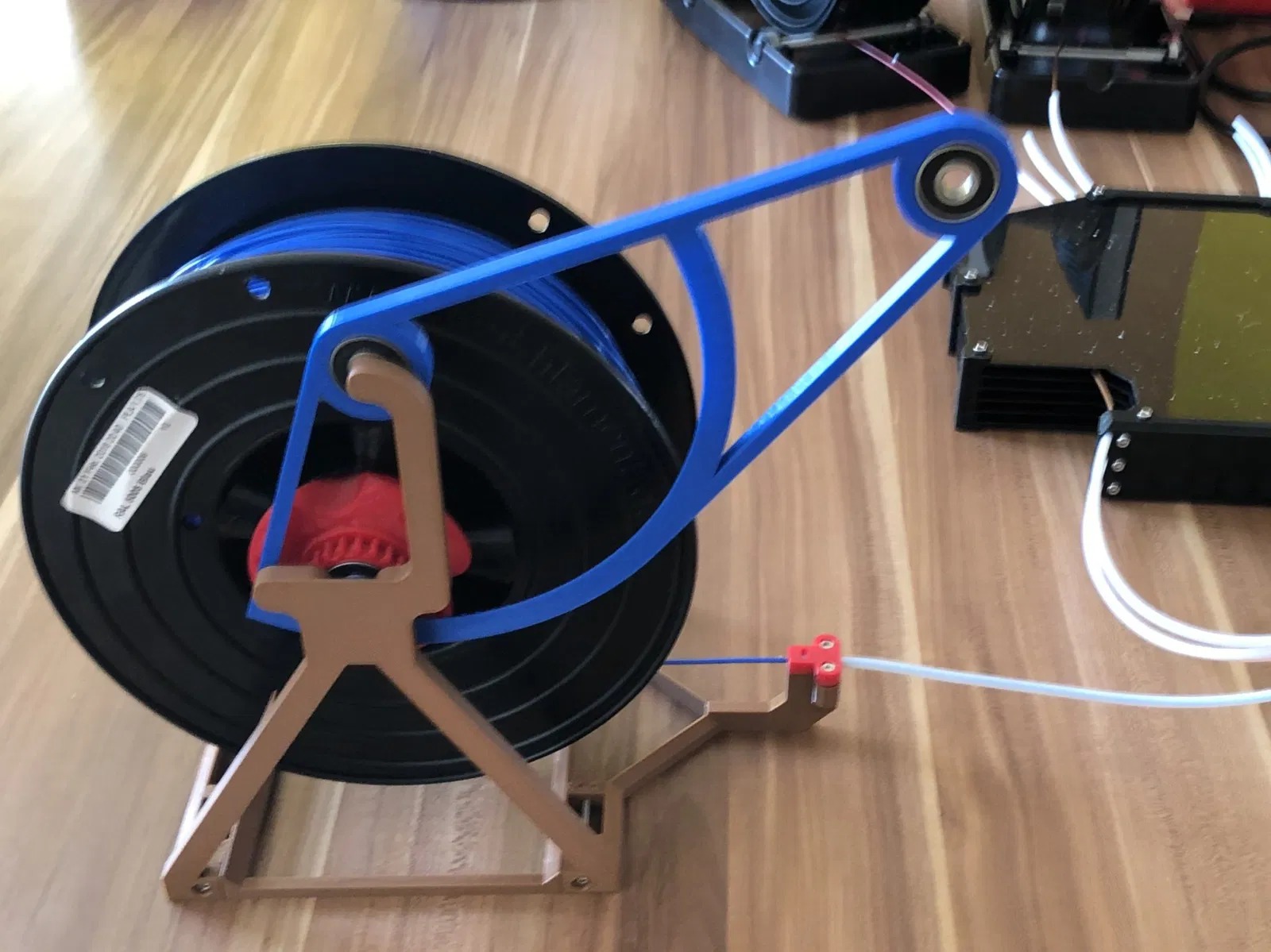

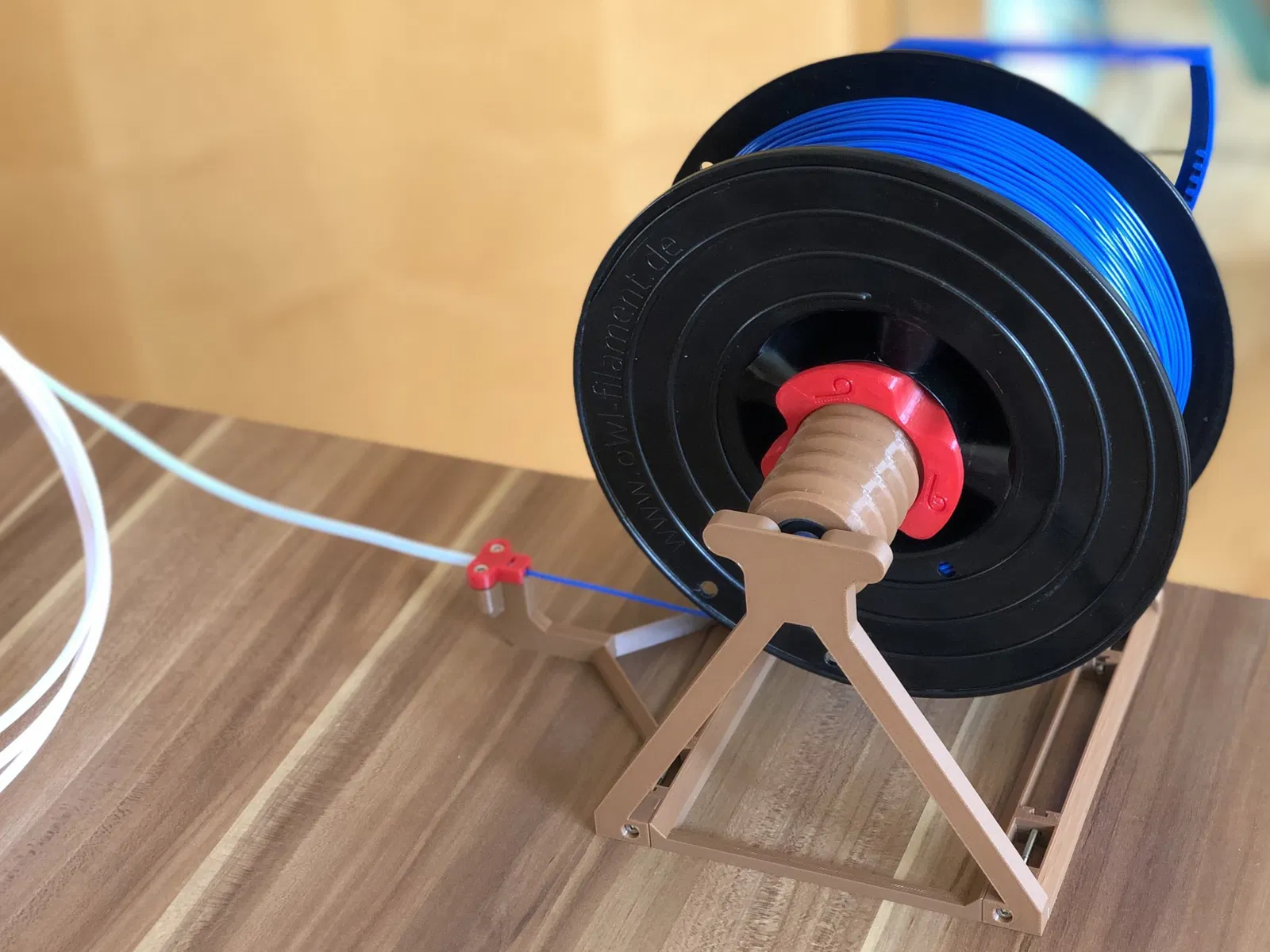

Đây là một giá đỡ cuộn tự động cuốn lại, tự động cuốn lại cuộn dây khi thay đổi vật liệu. Nó hoàn toàn thay thế bộ đệm vật liệu!
Khi vật liệu được kéo vào máy in, một trọng lượng được nâng lên. Khi MMU tháo vật liệu, trọng lực sẽ làm công việc cuốn lại cuộn dây. Kiểm tra video trên youtube để xem quá trình cuốn lại hoặc video này trên youtube cho thấy âm thanh "click" khi cánh tay ở trên cùng trong quá trình in.

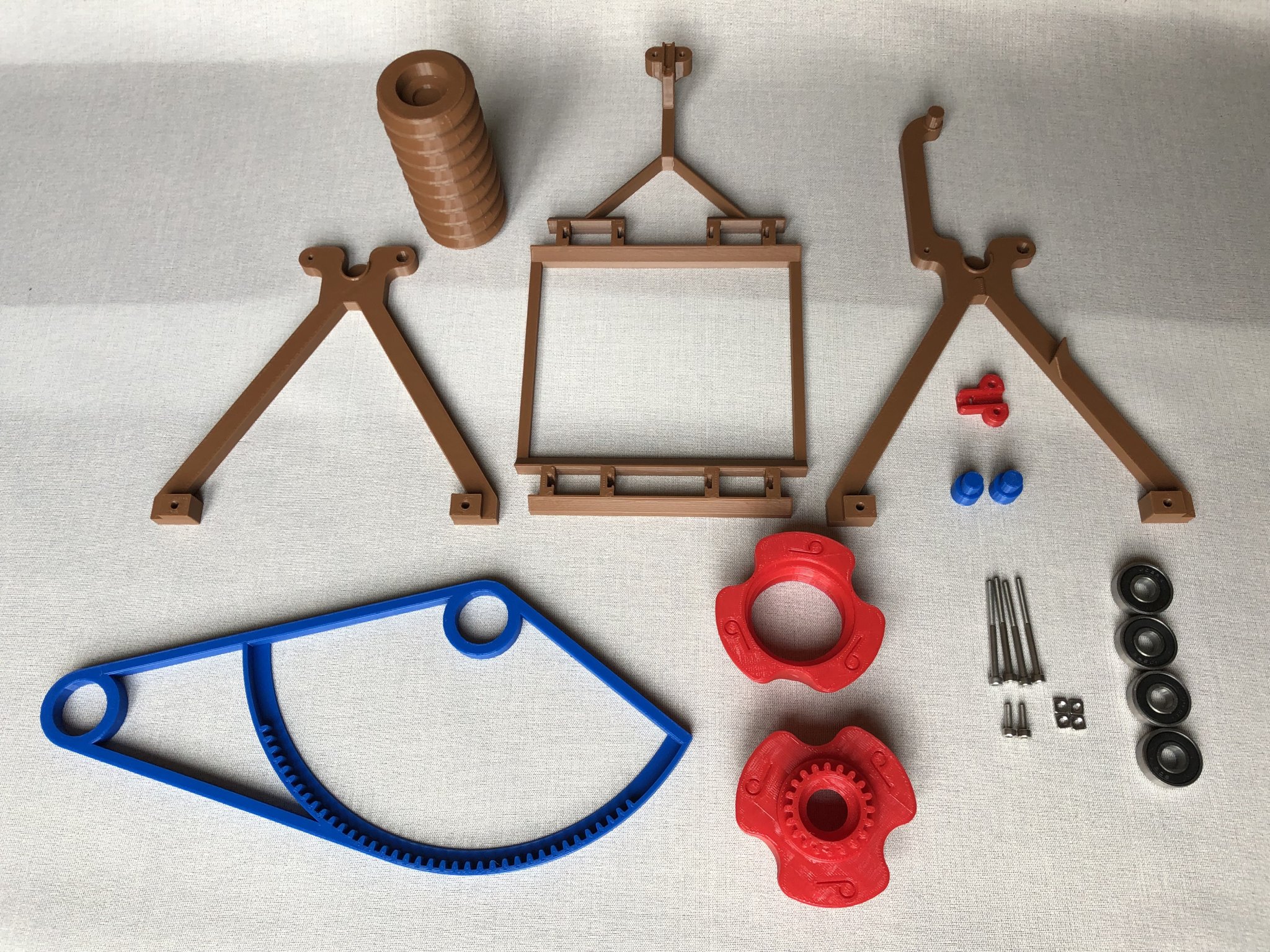

Tất cả những gì bạn cần là in các bộ phận và thêm các ổ bi mà bạn sẽ còn thừa từ các giá đỡ cuộn MMU gốc. Bạn sẽ cần một số ốc vít để lắp ráp phần đáy vào các chân đế, nhưng bất kỳ chiều dài nào từ M3x14 đến M3x40 đều sẽ làm được. Chỉ vậy thôi!
Tất cả các bộ phận in trong khoảng 8 giờ và không cần bất kỳ hỗ trợ nào. Khá dễ, đúng không?
Kích thước cuộn được hỗ trợ
- Chiều rộng cuộn: lên đến 80 mm (các phiên bản dài hơn lên đến 120 mm có sẵn dưới mã g-code người dùng)
- Đường kính lỗ bên trong cuộn: 42-65 mm
- Đường kính bên ngoài cuộn: lên đến 250 mm
Tệp STL
Tất cả các tệp stl có sẵn trên Thingiverse
Hướng dẫn in
Tôi đã sử dụng các cài đặt siêu nhanh này để in các bộ phận:
- Máy in: Prusa MK3S
- Chiều cao lớp: 0.3 mm
- Đổ đầy: Sử dụng 50% Đổ đầy cho các ốc vít. Mọi thứ khác: 10%
- Hỗ trợ: Không có
Lắp ráp

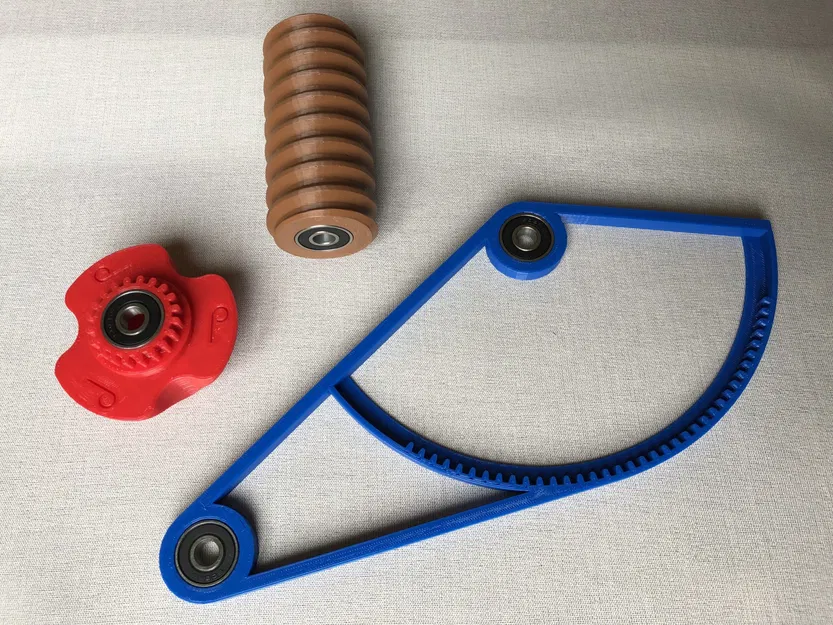

- Chèn bốn vòng bi (8x22x7, ví dụ: 608ZZ) vào các lỗ trên thanh, nắp và cánh tay
- Vít nắp vào đầu kia của thanh (đầu không có vòng bi)

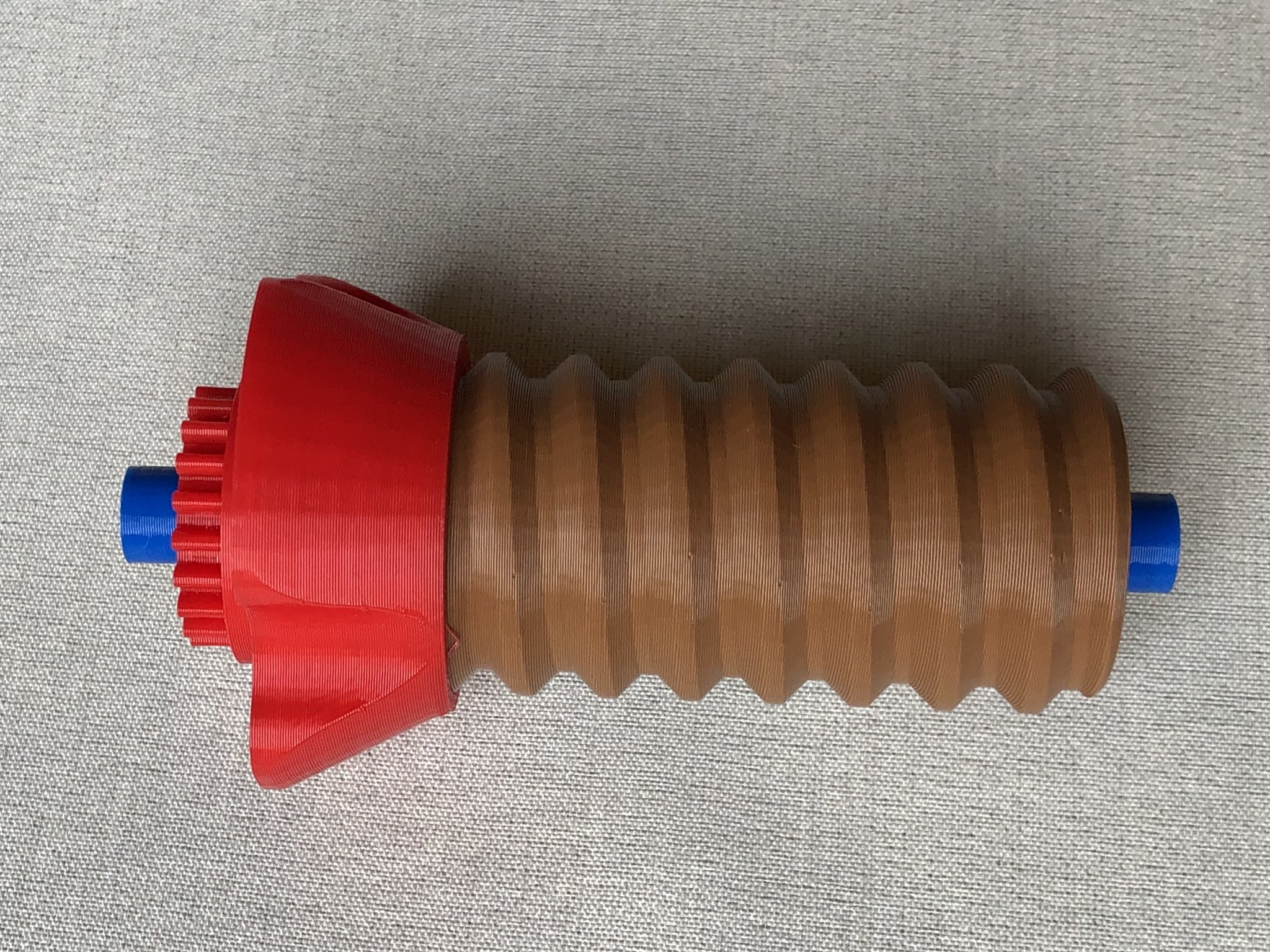

- Đặt bu lông có dấu cộng vào vòng bi trong nắp với bánh răng và đặt bu lông có dấu trừ vào vòng bi ở thanh

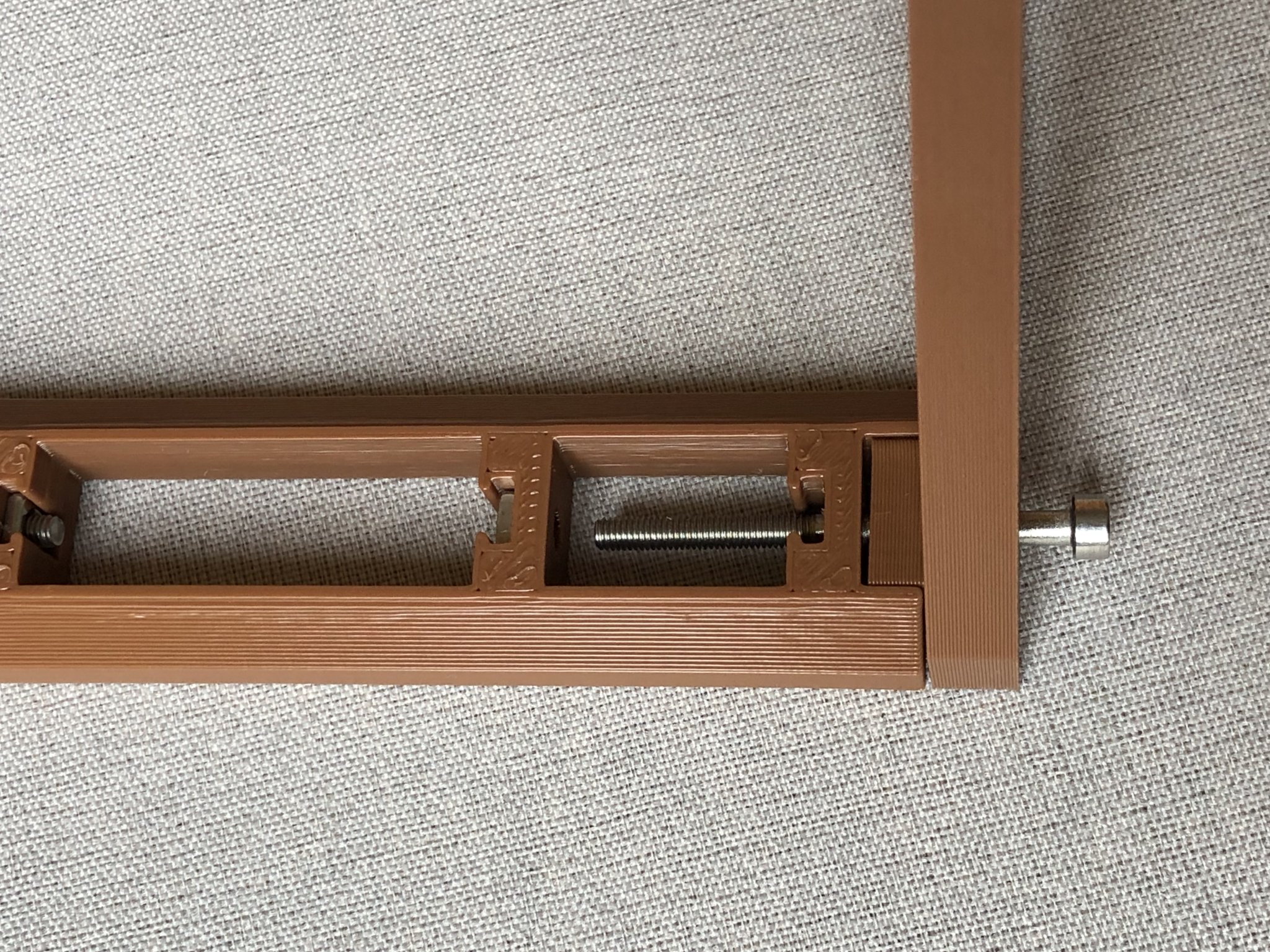

- Lắp hai giá đỡ lại với nhau bằng đế và cố định chúng bằng bốn bu lông M3 và bốn đai ốc vuông M3nS. Bạn có thể sử dụng bất kỳ chiều dài bu lông nào từ 14 mm đến 40 mm.
- Đặt cánh tay vào giá đỡ dài hơn, sao cho mặt dưới (phẳng, không có bánh răng) hướng về phía giá đỡ
- Đặt cuộn dây filament lên thanh và cố định nó bằng đai ốc. Đảm bảo hướng filament theo các dấu hiệu trên đai ốc/nắp
- Đặt ống PTFE từ MMU vào giá đỡ filament trên đế và cố định nó bằng nắp filament sử dụng hai bu lông M3x10. Đảm bảo siết chặt bu lông chỉ cho đến khi ống PTFE được giữ chặt và kiểm tra bằng một đoạn filament xem nó có thể di chuyển dễ dàng không.

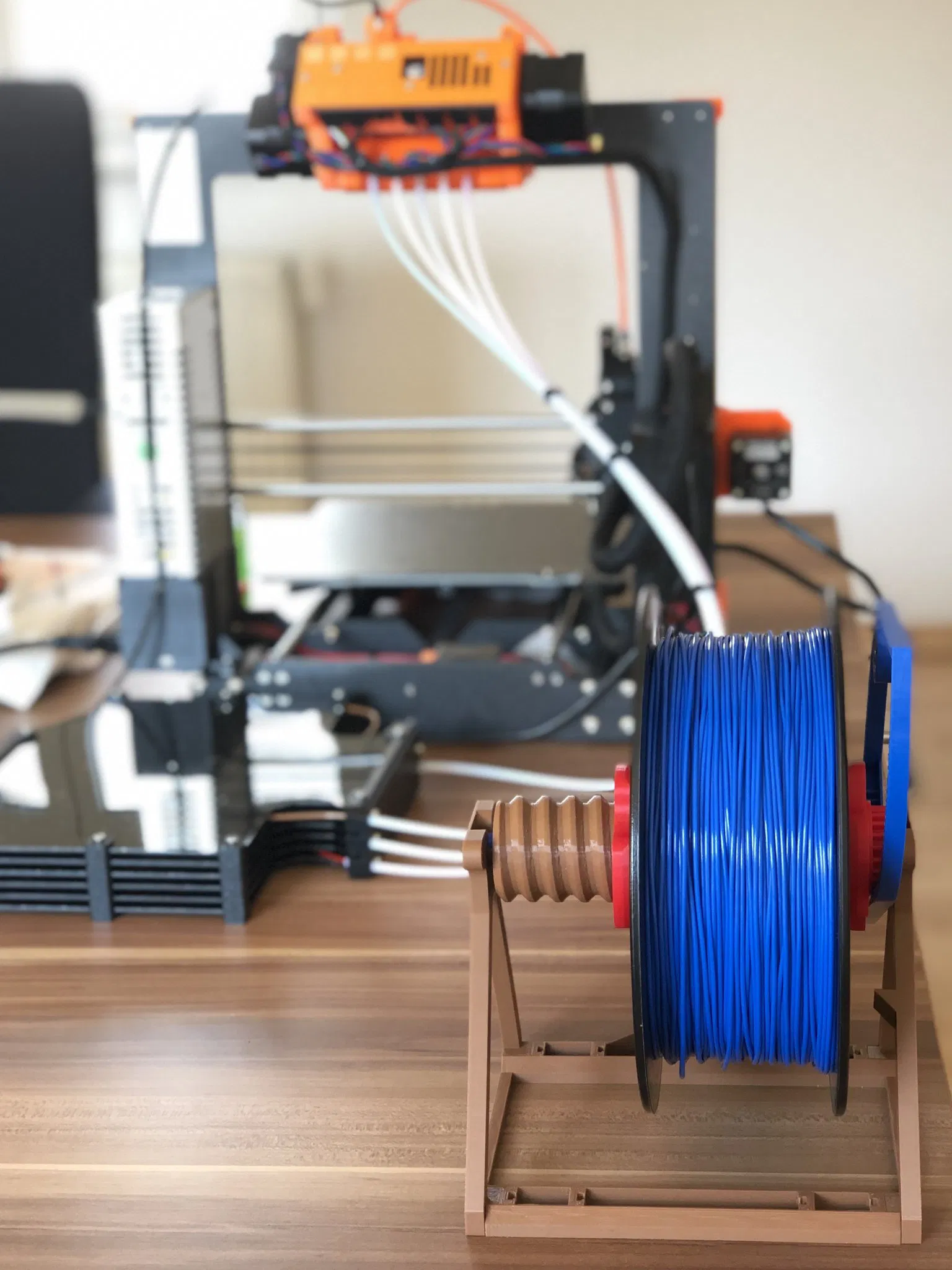

- Đặt cuộn đã lắp ráp vào giá đỡ và nạp filament vào máy in
Nếu bạn muốn, bạn có thể kết nối nhiều giá đỡ cuộn bằng cách sử dụng hai bu lông M3x10.
Thay đổi nhật ký
- 09.12.2019: thêm 2 tệp (*mirrored.gcode) dưới tệp in của người dùng cho phép bạn di chuyển cánh tay sang bên kia. Nếu bạn làm điều này với mỗi giá đỡ cuộn khác, bạn sẽ có được truy cập cuộn tốt hơn
- 25.05.2019: cập nhật bu lông để khắc phục sự cố cơ chế bị kẹt. Sử dụng bu lông dài hơn (+) ở bên có bánh răng!
- 23.05.2019: gcodes mới với thời gian in ít hơn một chút và thay đổi nhỏ. Không cần in lại!
- 22.05.2019: thay đổi cánh tay để cho phép cuốn lại (thủ công) xa hơn khi thay đổi cuộn
