Giá đỡ Raspberry Pi cho bo mạch CNC 3018

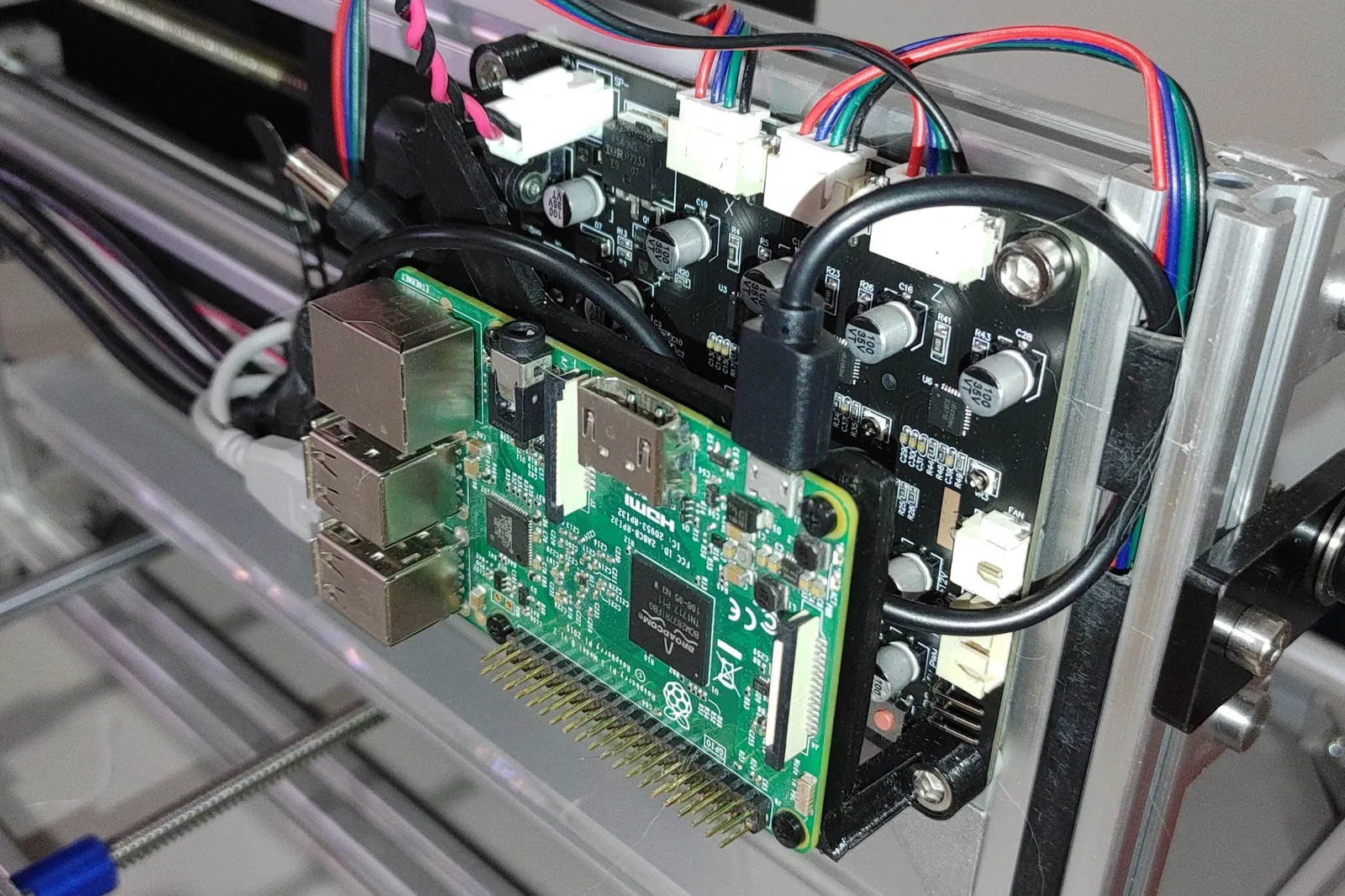

Gắn Raspberry Pi 3 hoàn toàn tham số cho bảng điều khiển CNC endmill với khoảng cách ốc vít 90mm x 75mm. Của tôi là Vevor 3018 CNC nhưng các tệp 3MF/STL sẽ CÓ KHẢ NĂNG rất cao phù hợp với các kích thước CNC khác miễn là khoảng cách ốc vít của bảng điều khiển phù hợp với các kích thước đó – đối với các mẫu ốc vít khác, Modify → Change Parameters và thay đổi các tham số CNC_Mount_X và CNC_Mount_Y và bạn sẽ sẵn sàng để đi.

Tôi đã tìm kiếm xung quanh cho các gắn Pi để tôi có thể chạy CNC.js và tôi đã thấy một cái trong một bộ sưu tập các bộ phận của jmshrtn (nguồn remix) mà tôi khá thích vẻ ngoài, nhưng không may là mẫu ốc vít không khớp. Chỉ có STL được cung cấp, nhưng có vẻ đơn giản về mặt hình học để tái tạo từ đầu, vì vậy tôi đã đảo ngược kỹ thuật nó trong Fusion360 với các kích thước phù hợp cho bảng điều khiển của tôi.

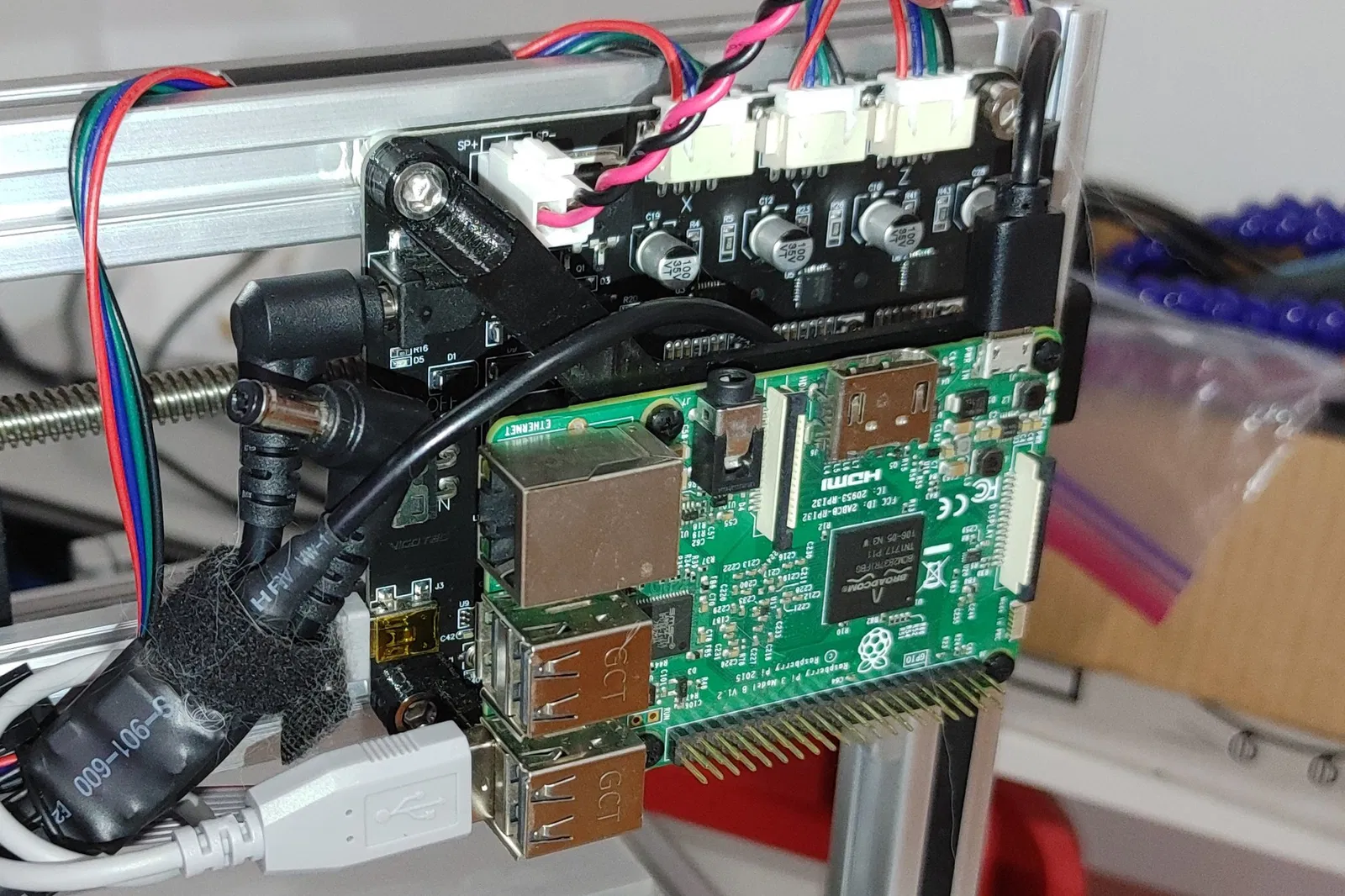

Nó có “độ đàn hồi” một chút ở góc trên bên phải nếu bạn ấn xuống, sẽ không phải là một ý tưởng tồi để điều chỉnh thiết kế với một chân hỗ trợ thứ tư nếu bạn muốn, nhưng tôi không nghĩ rằng nó thực sự cần thiết trừ khi bạn đang chạy một số Pi Hats hoặc có bảng được gắn ở một vị trí di chuyển. Nếu bạn không tạo áp lực lên gắn, nó hoạt động khá tốt. Không nên quá khó để điều chỉnh tệp Fusion360 để thêm một chân thứ tư. Có lẽ tôi sẽ không làm trừ khi gắn bị gãy, và tôi không mong đợi điều đó xảy ra trên thiết lập của tôi.

!!! CẦN 4 x M2.5 NHIỆT ĐƯỢC CHÈN VÀ HỖ TRỢ !!!

Đây là một trong những thiết kế hiếm hoi của tôi mà do các hạn chế không có cách nào tốt để tránh hỗ trợ. Đúng, có rất nhiều hỗ trợ để loại bỏ, nhưng không ai thấy mặt dưới nên tôi không quá bận tâm. Các lỗ gắn cho Pi cũng yêu cầu 4 x M2.5 nhiệt được chèn. Đinh vít nylon và các chân đỡ nylon được RẤT khuyến nghị để tránh làm ngắn mạch bất cứ thứ gì. Đai ốc nylon cũng hoạt động như các chân đỡ như tôi đã làm với của tôi.

Mục tiêu với các khoảng cách là để tránh bất kỳ điểm hàn nào bị nén vào nhựa, tôi đã không bao gồm bất kỳ cái nào trong thiết kế của mình với hy vọng có thể nhanh chóng nghĩ ra cách tránh cần hỗ trợ nếu tôi in nó ngược, nhưng tôi không thể nghĩ ra một cách nào ngay lập tức mà vẫn giữ được tính thẩm mỹ thiết kế giống như vậy cũng như một cách dễ dàng để thực hiện điều đó trong Fusion360 nên tôi đã loại bỏ ý tưởng đó. Nếu tôi phải xem xét lại, tôi có thể tìm hiểu thêm về điều đó để không phải in với hỗ trợ – tôi sẽ cập nhật ở đây nếu/khi điều đó xảy ra.
