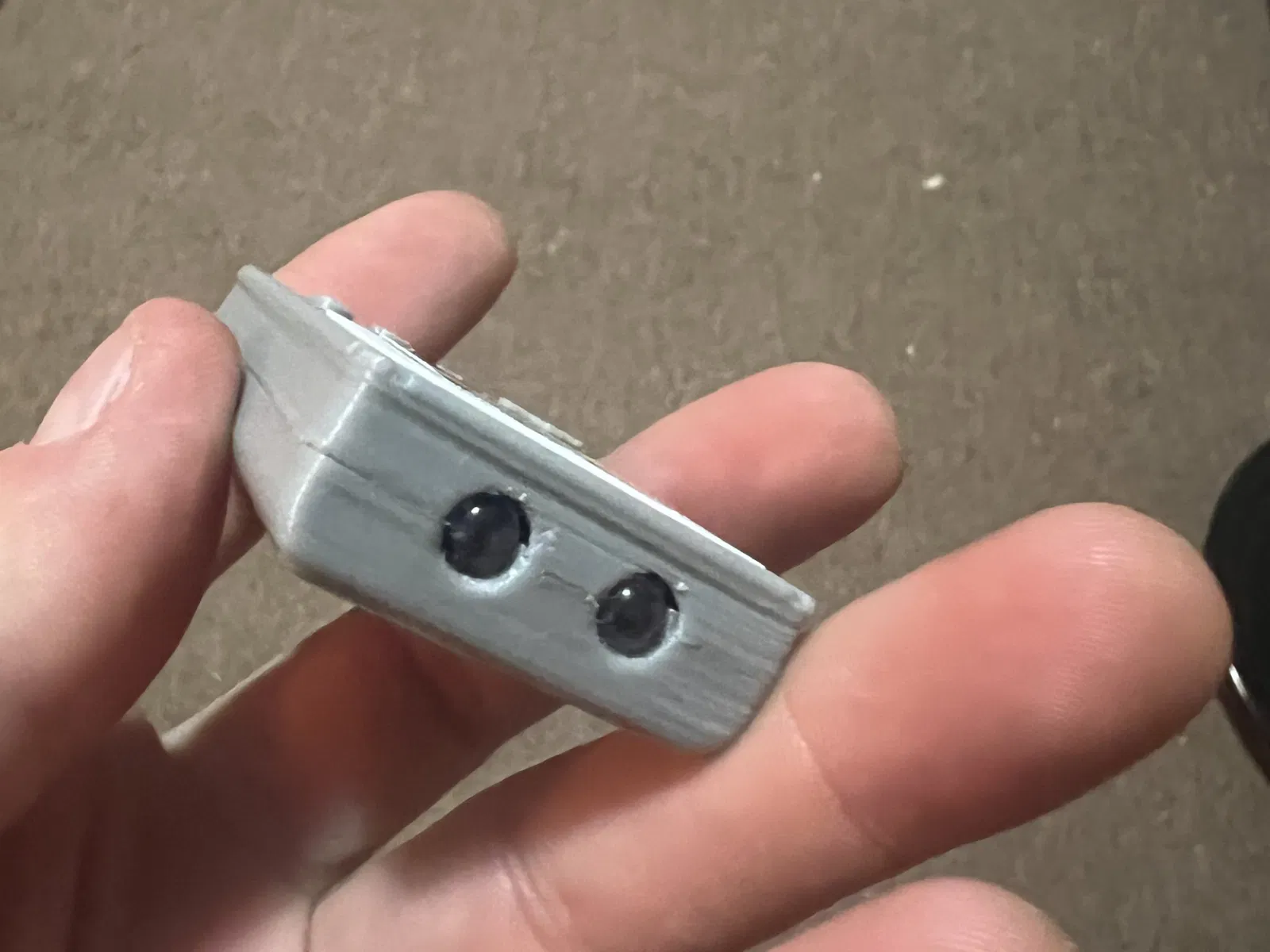

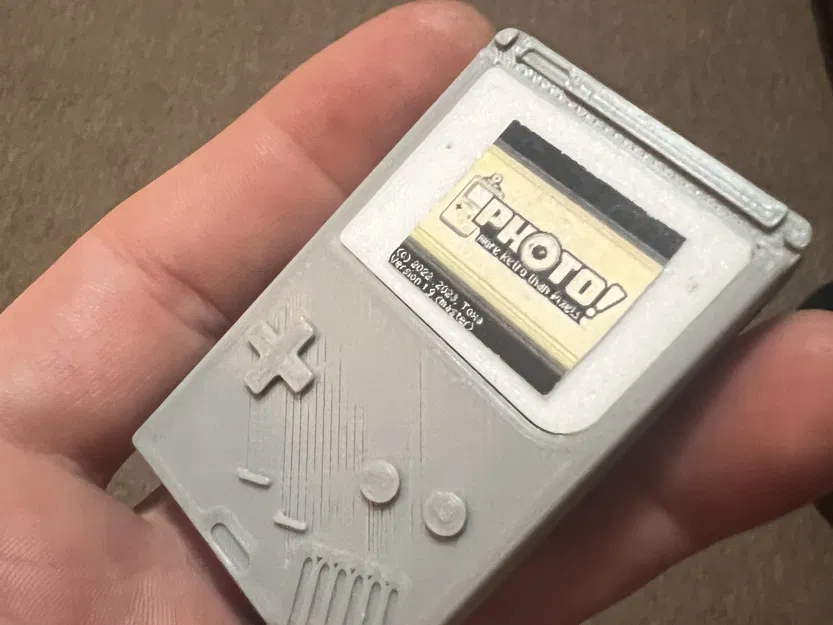

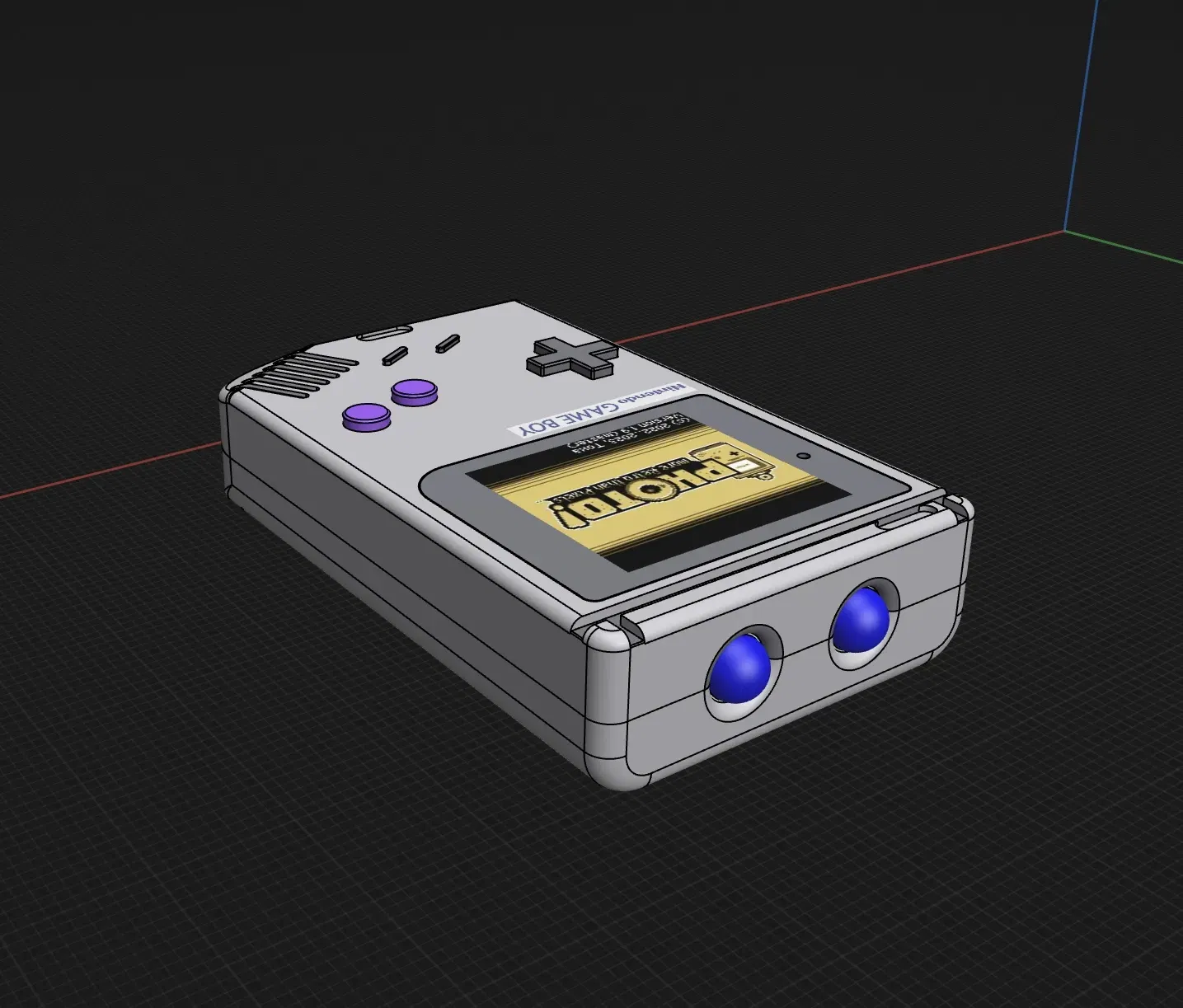

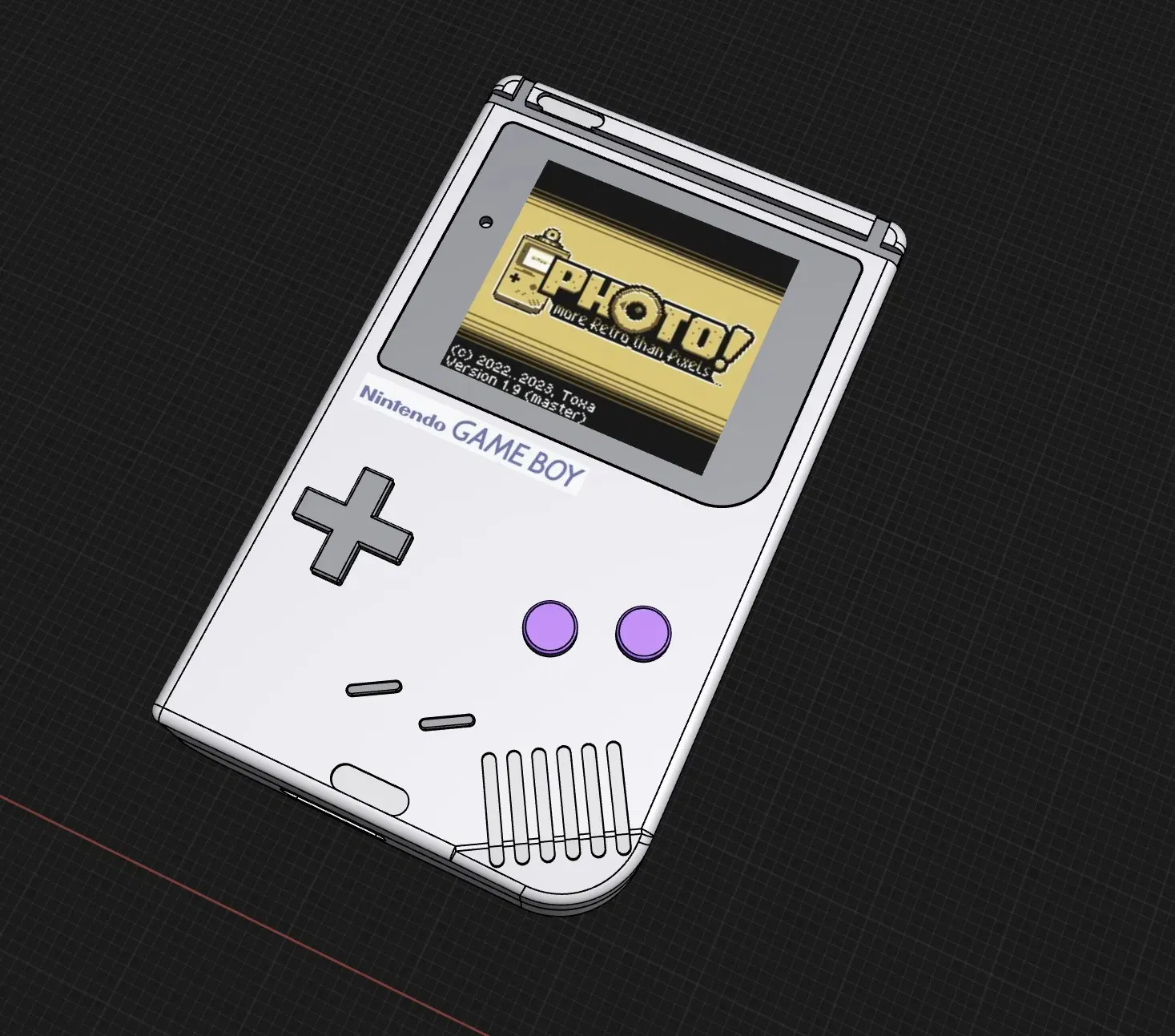

Đèn LED Gameboy đa năng với chức năng điều khiển từ xa

Muốn xây dựng một bộ điều khiển từ xa độc đáo để hoạt động với màn trập trên máy ảnh Gameboy của tôi. Một trong những điều thú vị về điều này là nó cũng có thể được sử dụng như một đèn LED/đèn pin chỉ bằng cách thay đổi loại LED!

BOM:

• 1 hoặc 2 LED (tùy thuộc vào mẫu nào)
• Điện trở phù hợp cho LED. Có thể tính toán trực tuyến tại đây.
• Pin LiPo 100 mAh. Liên kết Amazon
• Bảng sạc USB-C. Liên kết Amazon
• Công tắc On-Off. Tôi sử dụng những cái này
• Công tắc tạm thời 6x6x5. Liên kết Amazon

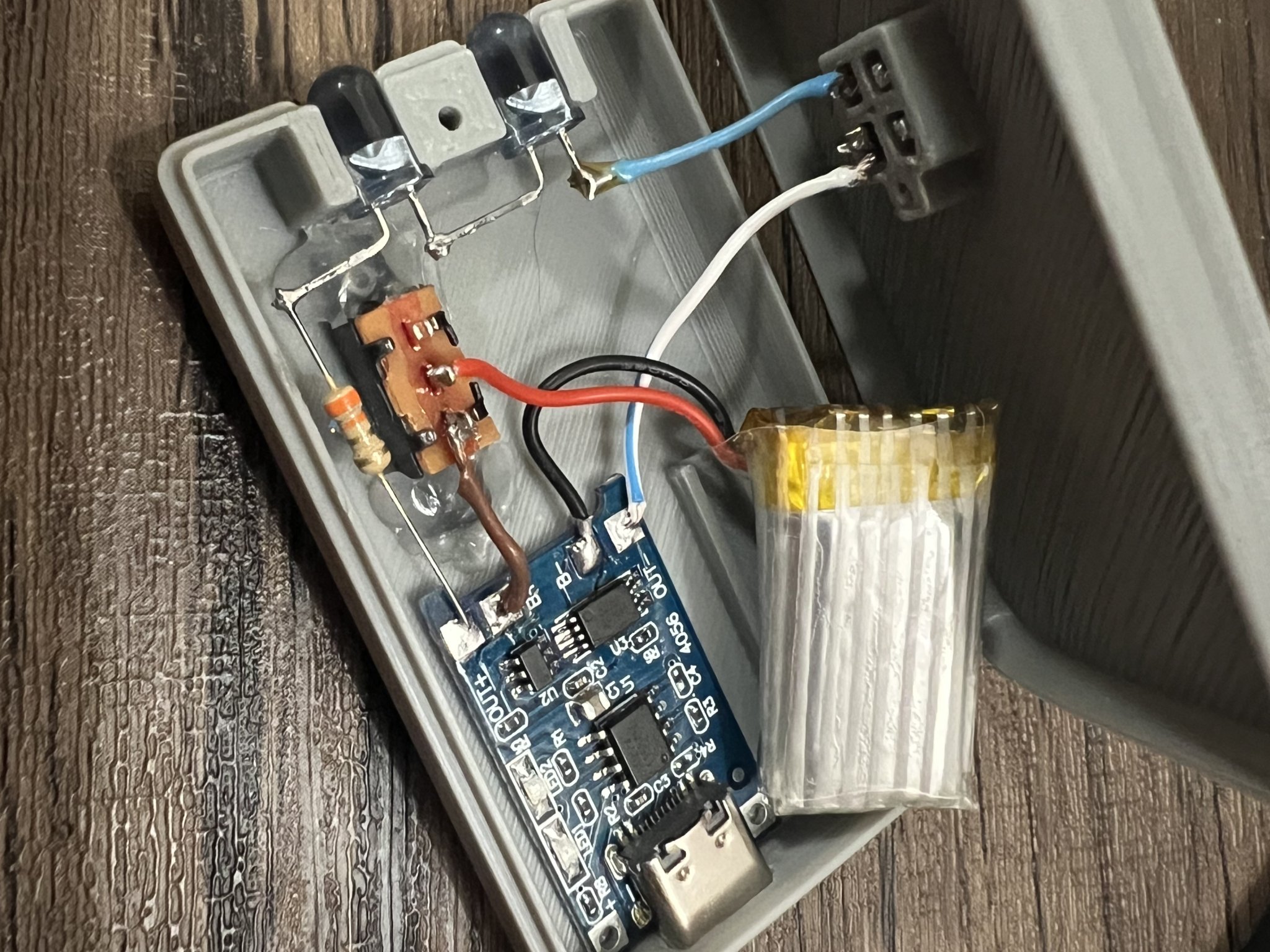

Có một vài cách để kết nối mạch này. Tôi chọn xây dựng của mình sao cho pin chạy đến cực giữa của công tắc 2 chiều và hoặc là cấp điện cho LED hoặc hoàn thành mạch sạc. Bằng cách này, tôi có thể cách ly pin khi không sử dụng và không phải lo lắng về việc mạch sạc làm cạn kiệt điện của tôi. Nhưng tôi cũng cần chuyển sang "chế độ sạc" khi tôi sạc pin.

Bạn cũng có thể kết nối mạch như ví dụ trong các bức ảnh. Điều này tạo ra một công tắc bật/tắt để bạn có thể đơn giản ngắt kết nối pin khi nó không được sử dụng.
