Giá đỡ PCB LED cho Virtual Ribbon v4

Nếu bạn có một Virtual Boy, vào một thời điểm nào đó bạn sẽ cần sửa chữa các dây cáp kết nối LED. Một giải pháp lâu dài hơn là mod Virtual Ribbon từ SegaSonicFan.

https://segasonicfan.wixsite.com/retro/virtual-ribbon

Đây là một mod khó, nhưng v4 dễ hơn nhiều so với v3.x mà tôi đã thử trước đó, dễ hơn rất nhiều! Miễn là bạn có kinh nghiệm trong việc hàn (đặc biệt là SMD) và có nhiều flux, một mũi hàn chất lượng cao, và bỏ qua các video của anh ấy khi anh ấy đưa ra nhiệt độ mũi hàn điên rồ (giữ ở 280C!).

Nhưng sau đó anh ấy cũng thiết kế một giá đỡ 3D để hỗ trợ, mà anh ấy cung cấp bằng PLA (có thể nó ổn nhưng cảm thấy an toàn hơn khi sử dụng vật liệu chịu nhiệt tốt hơn).

Vì tôi đã sở hữu một máy in 3D, nên thật sai trái khi phải trả 10 đô la cho phần này khi tôi có thể tự làm, nhưng không may anh ấy không cung cấp tệp STL nên tôi đã phải thiết kế cái của riêng mình…

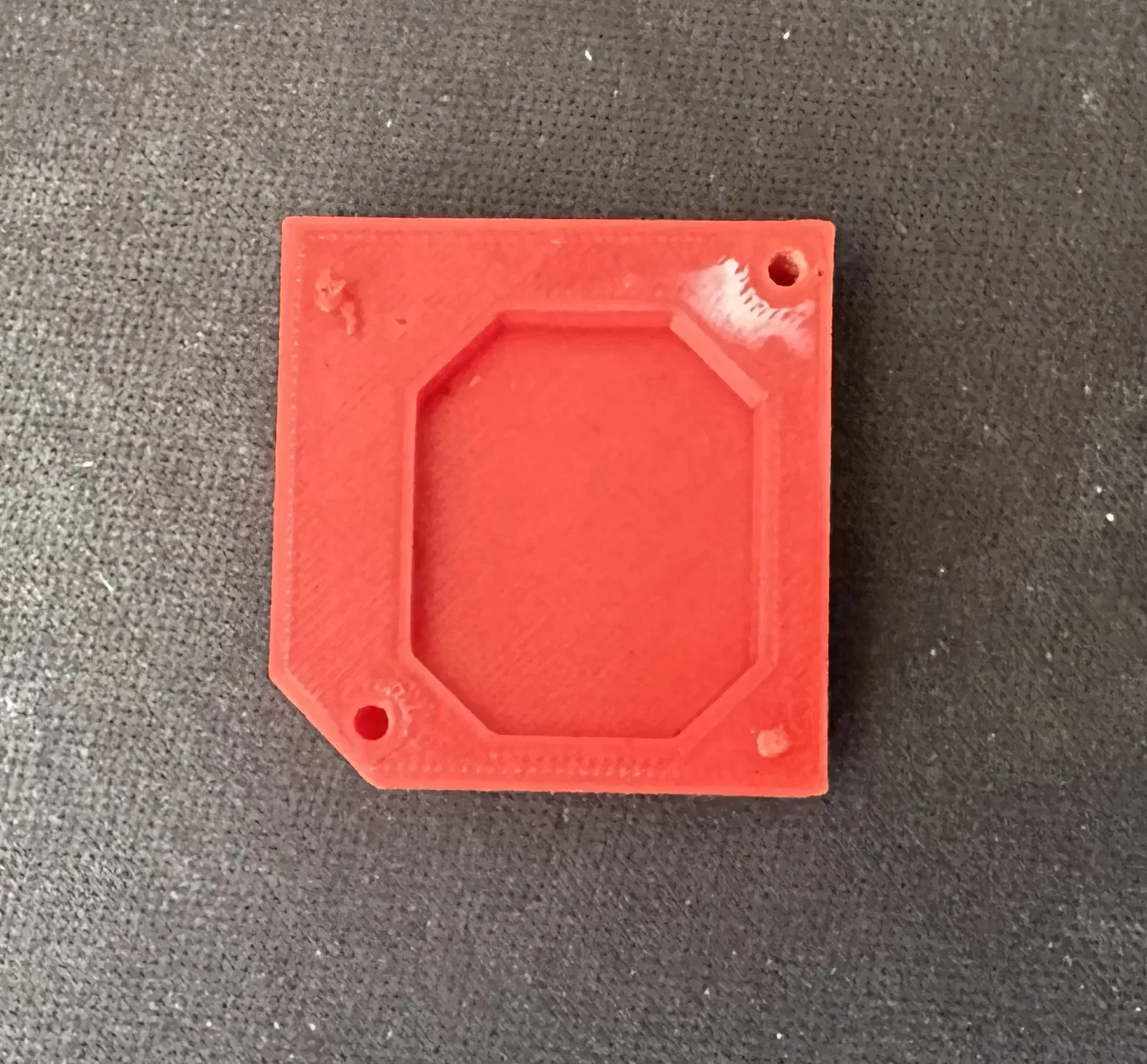

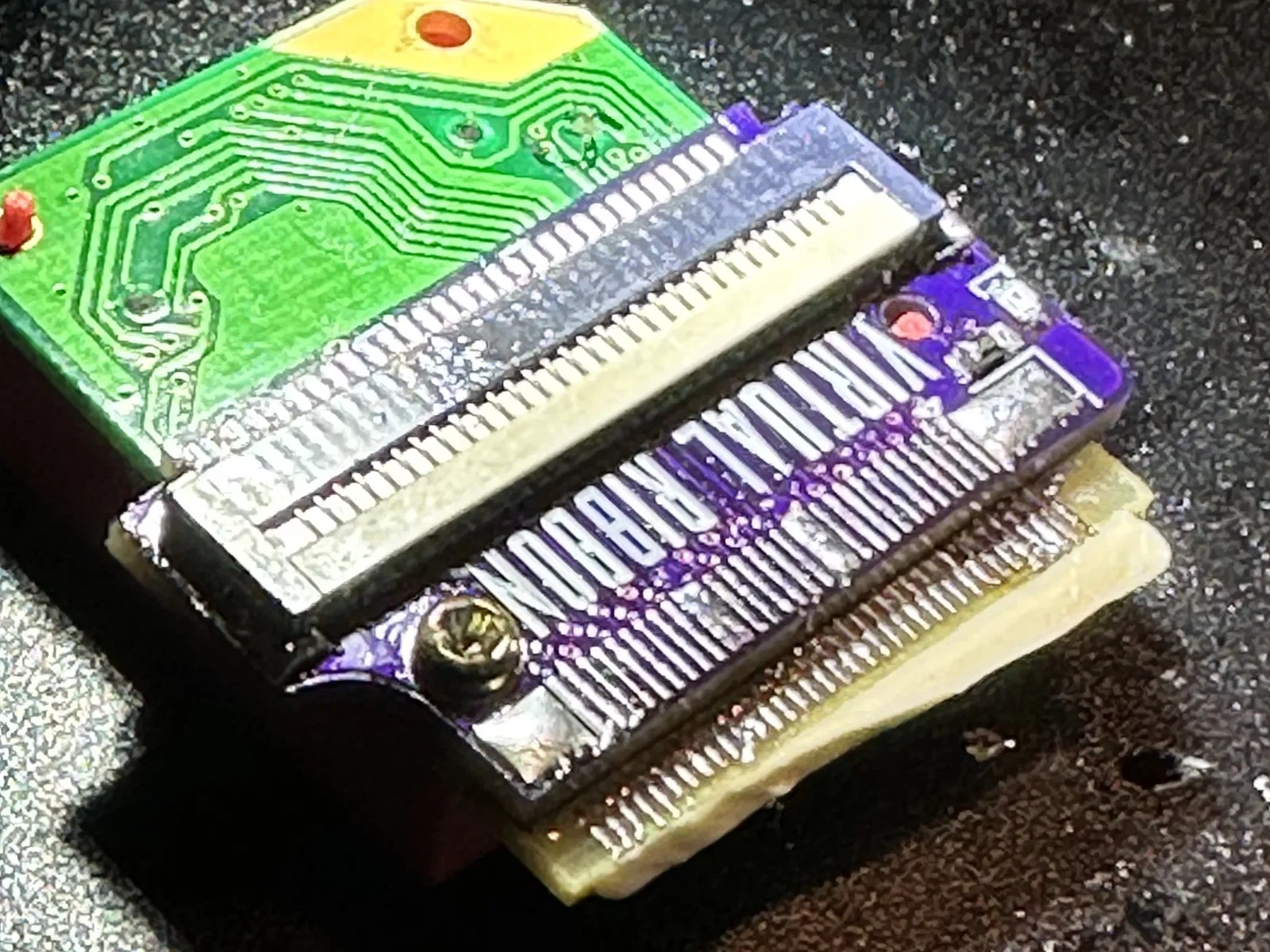

…vì vậy tôi đã thiết kế cái của riêng mình, thêm một điểm gắn thêm, và sử dụng nó để hàn các Virtual Ribbons v4 mà tôi vừa nhận được. Và bây giờ tôi chia sẻ chúng với những người khác cũng sở hữu máy in và muốn tự làm.

Hãy nhớ rằng bạn nên sử dụng một cái gì đó như ABS với kích thước đầu phun nhỏ (0.25 hoặc nhỏ hơn). Nếu bạn quyết định thử điều này với đầu phun 0.4mm, hoặc PLA, hoặc cả hai, hãy cho tôi biết bạn đã làm như thế nào. Tôi đã sử dụng cái của mình hai lần và nó hoạt động rất tốt, và nó cũng tốt cho nhiều cái khác nữa nên đó là lý do tại sao tôi khuyến nghị các cài đặt này.

Cài đặt In

Kích thước lớp: 0.10mm

Kích thước đầu phun: 0.25mm

Vật liệu: ABS/ASA (hoặc vật liệu chịu nhiệt tương tự)

Đường viền: Mặc định của Slicer

Đổ đầy: Mặc định của Slicer

Thông tin Giấy phép

Bạn được phép tải xuống và in mô hình này, bạn không được phân phối mô hình theo bất kỳ cách nào, bao gồm cả việc remix, hoặc bán các phiên bản in của mô hình này.

Tôi xin lỗi vì đây không phải là một giấy phép linh hoạt hơn nhưng các trang web mô hình cung cấp cho mọi người một động lực tài chính để phân phối mô hình của người khác, vì vậy mọi người cứ tiếp tục phát hành lại chúng, điều này làm tổn hại đến các nhà sáng tạo ban đầu và điều đó khiến tôi cảm thấy không thoải mái.
