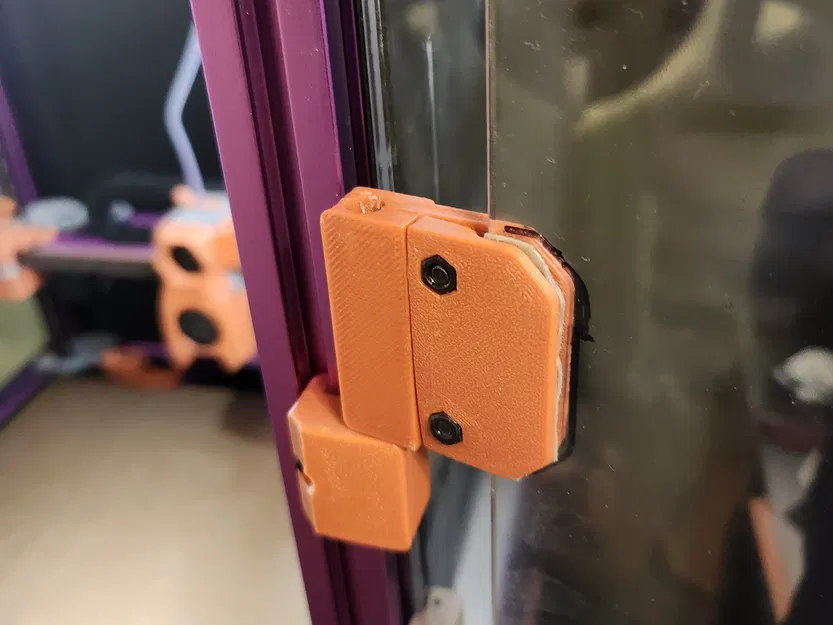

Bản lề kẹp dễ in cho máy in Voron 1515 và 2020

Đây là một bản tải lên lại của mô-đun bản lề ít công sức mà tôi đã đăng trên TeamFDM.com. Những mô hình này được lấy từ hai mô-đun bản lề tuyệt vời mà tôi đã ghép lại một cách khá lộn xộn. Vào thời điểm đăng bài này lần đầu, tôi không có kỹ năng CAD, nhưng vẫn, tất cả công lao cho thiết kế của những mô hình gốc thuộc về các chủ sở hữu tương ứng của chúng.

Tôi chỉ là một người lười biếng muốn có một chút từ mỗi thiết kế bản lề này cho V0 của mình và tôi không thể tìm thấy nó trực tuyến. Tôi muốn có những bản lề có thể tháo rời cho các tấm voron của mình mà không cần phải sửa đổi gì trên các tấm đó. Vì vậy, tôi đã kết hợp ý tưởng bản lề kẹp tuyệt vời của Alexander T. Moss với mô-đun cửa có thể tháo rời tuyệt vời này của ElPoPo. Tôi chỉ hoán đổi các điểm gắn bản lề của từng phần và hợp nhất chúng trong slicer của mình trước khi xuất lại. Tôi đã làm điều tương tự với các giá đỡ bản lề, nhưng với các tab lắp vào cho một phần đùn 1515.

Lý do duy nhất tôi thậm chí còn bận tâm đăng cái này là vì cơ hội lạ lùng rằng ai đó ít động lực hơn tôi và cũng đang tìm kiếm điều gì đó tương tự. Thật đáng tiếc, đây giờ là con đường ít kháng cự nhất.

Đối với mỗi đơn vị bản lề, bạn sẽ cần: 1x bu lông M3x30 2x bu lông M3x6 2x đai ốc M3 một dải nhỏ băng dính VHB hai mặt

Để lắp ráp:

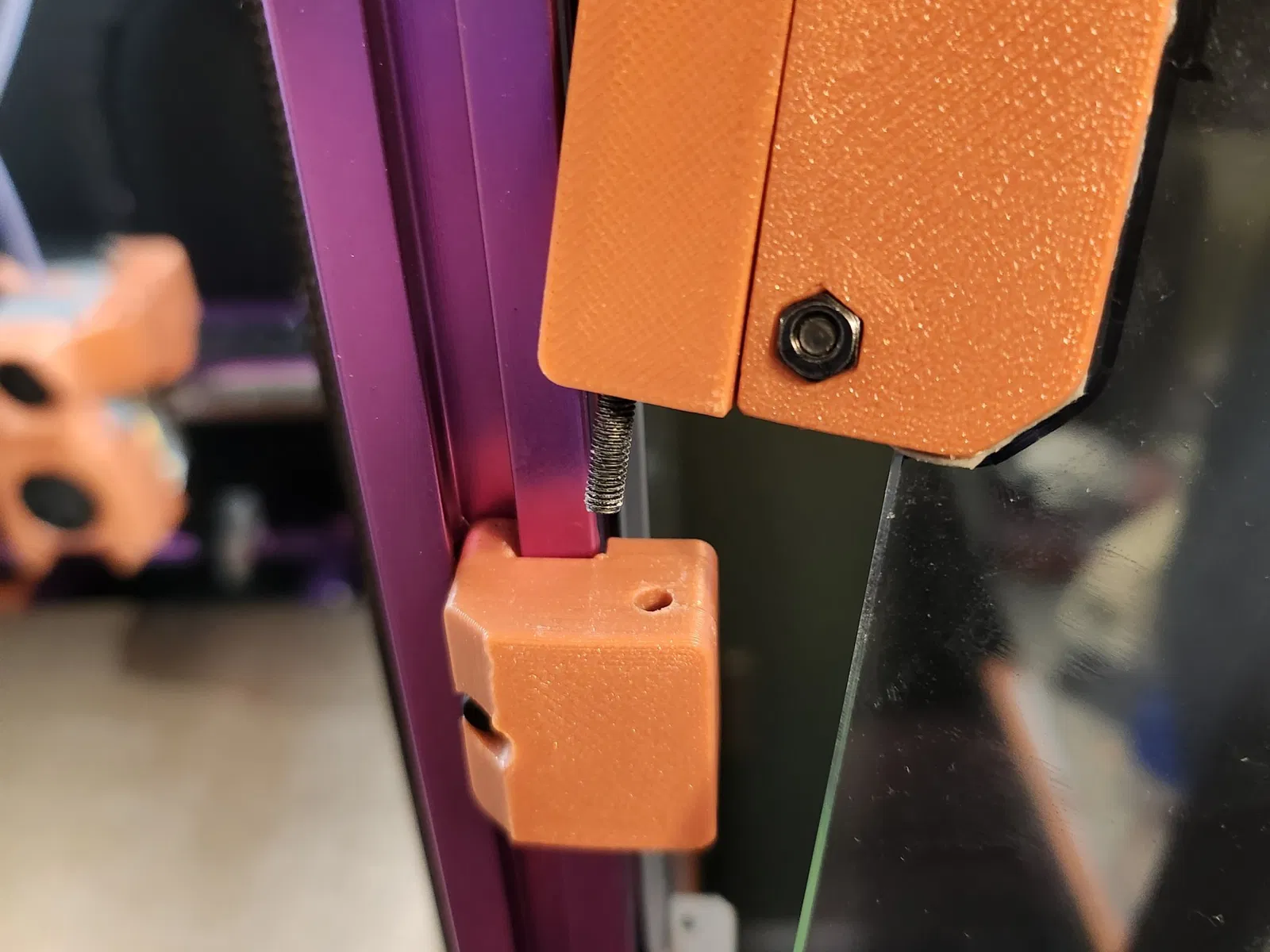

• Đặt bu lông M3x30 vào lỗ lớn hơn trên thành phần Hinge Clip Front và vặn ốc vít càng sâu càng tốt. Khoảng 10mm của bu lông sẽ nhô ra ở dưới.
• Thêm băng dính VHB vào phía không có đai ốc của Hinge Clip Back nơi nó sẽ chạm vào tấm panel.
• Thêm 2x đai ốc M3 của bạn vào phía có đai ốc của Hinge Clip Back

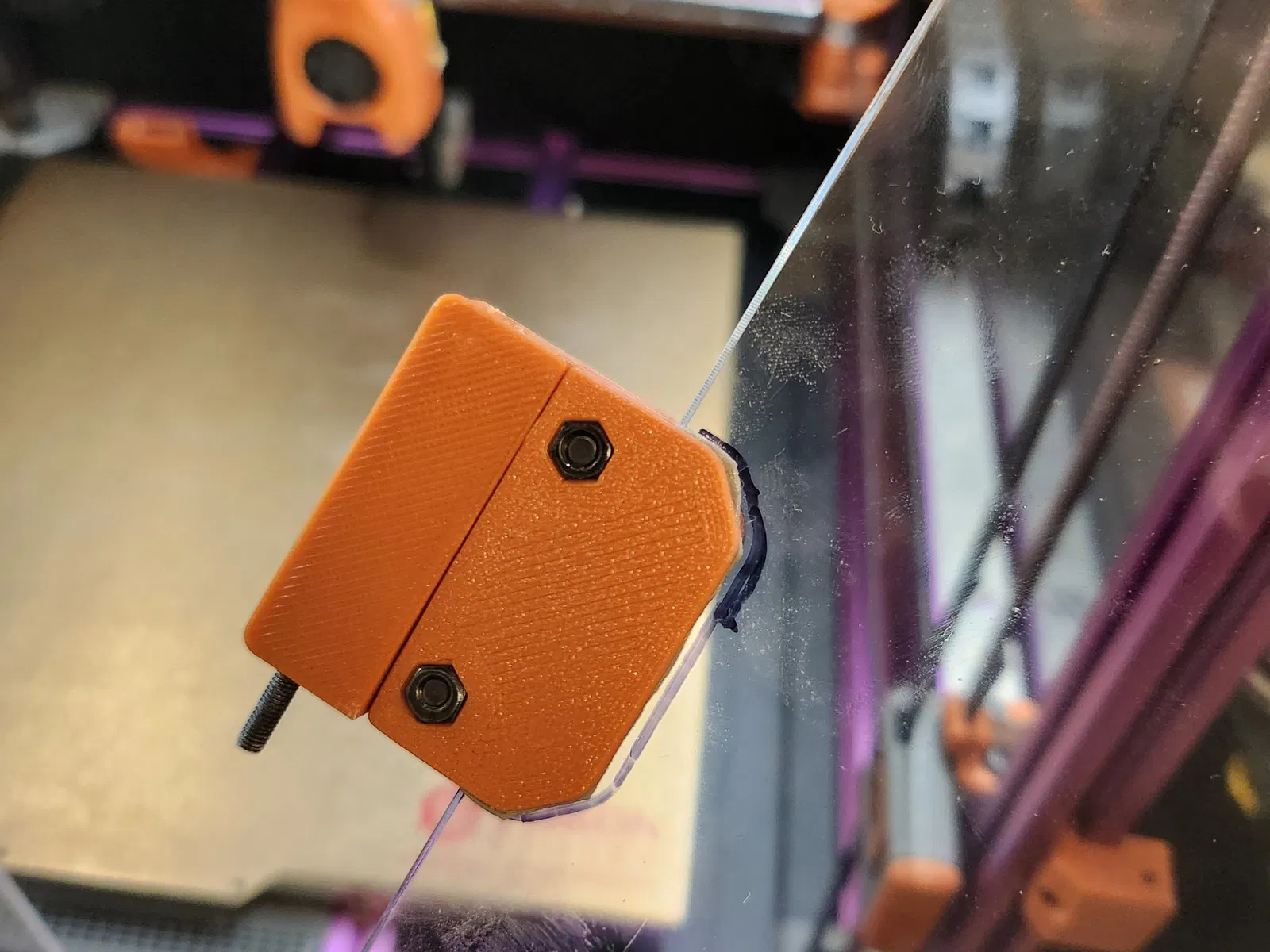

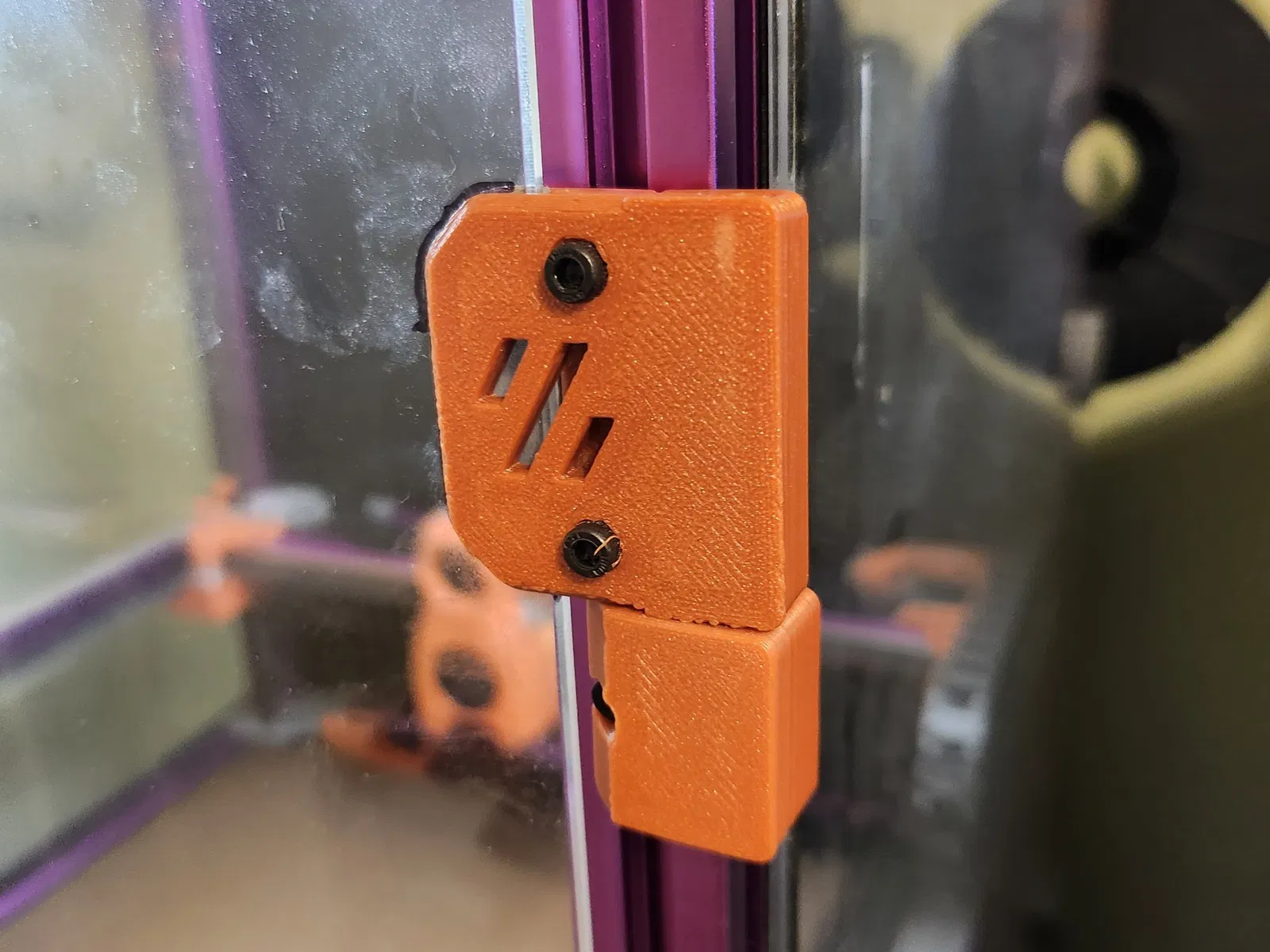

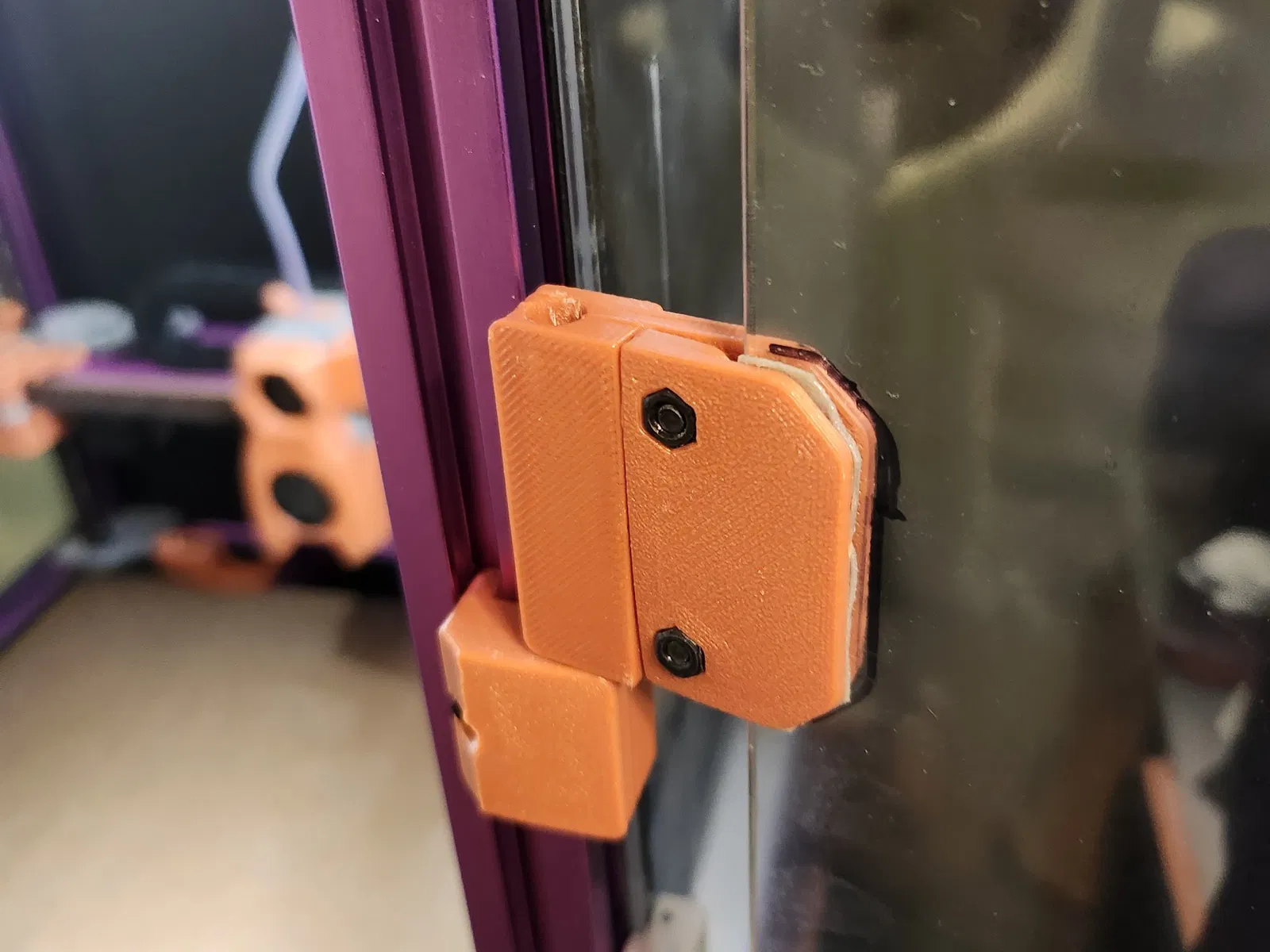

• Đặt tấm panel của bạn giữa các thành phần Hinge Clip Front và Back. Đảm bảo băng dính VHB chạm vào tấm panel
• Vặn chặt các kẹp bản lề trước và sau với các bu lông M3x6. Rửa sạch và lặp lại cho mỗi bản lề bạn dự định thêm.

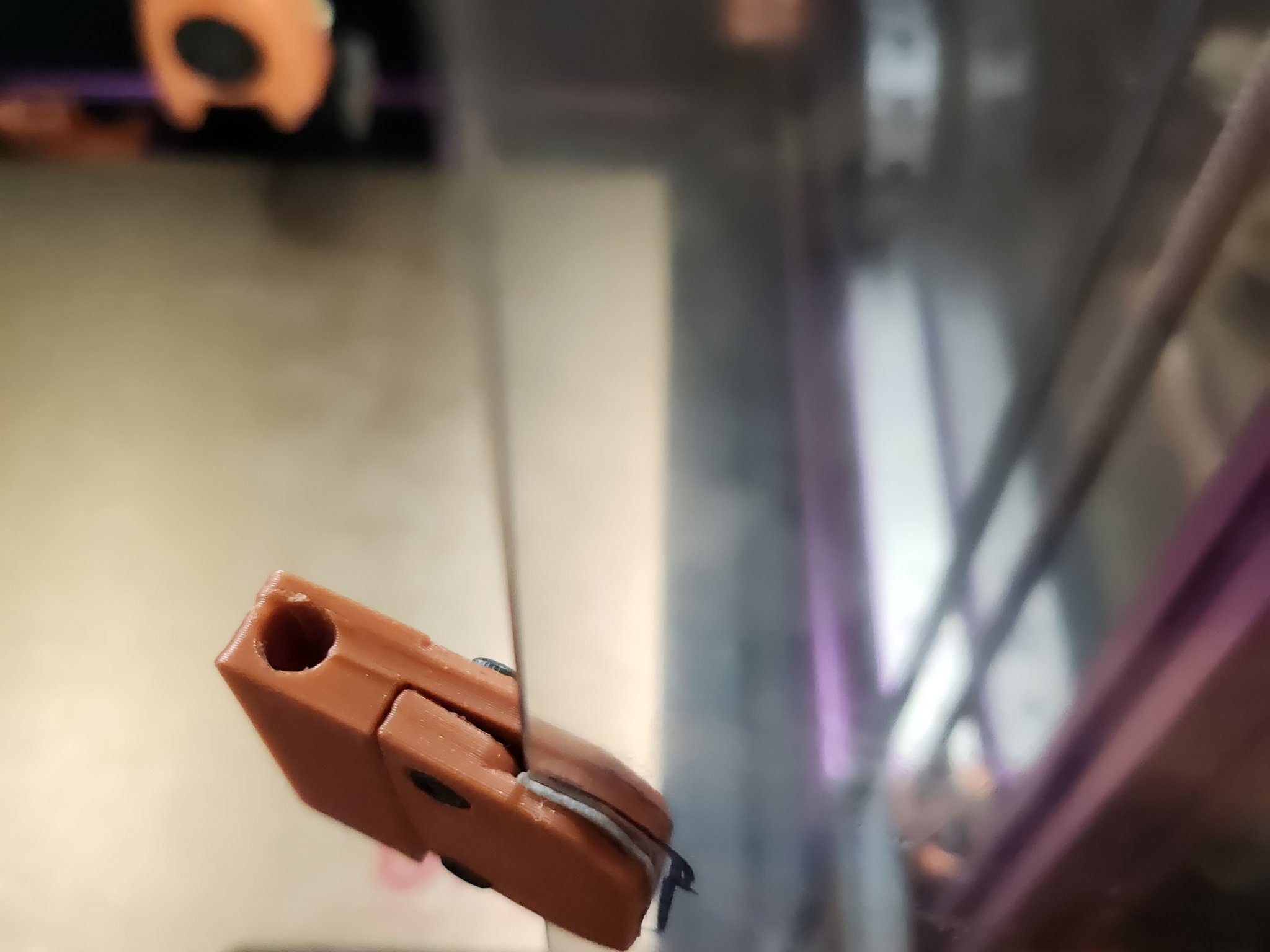

Băng dính VHB hai mặt được khuyến nghị mạnh mẽ ở bên trong thành phần Kẹp Cửa Đằng Sau để có được độ bám chắc chắn hơn cho bảng của bạn. Nếu bạn không thêm điều đó, bạn sẽ phải tốn một khoảng thời gian đáng kể để điều chỉnh nó. Tôi đã học được điều này từ kinh nghiệm cá nhân.

Các tệp "nhấp và in" là các bảng xây dựng đã được sắp xếp trước của các bộ phận bạn cần.

*Nếu bộ cắt của bạn yêu cầu, bạn muốn tất cả các bộ phận này được tải dưới dạng một đối tượng duy nhất.

Phiên bản v0 có tất cả 6 bộ phận được bố trí để chúng có thể vừa trên bảng xây dựng v0 120mm.

Phiên bản V2.4/Trident có tối thiểu 12 bộ phận được bố trí và được phản chiếu trước cho cửa bên trái và bên phải trên một máy in lớn hơn. Tất cả chúng nên vừa trên bảng xây dựng 180mm.

Nếu bạn muốn tự in những bộ phận này theo cách khó khăn:

Bạn sẽ cần 2x giá đỡ cửa 1515 và 2x của cả hai bộ lắp kẹp cửa cho V0.

Bạn sẽ cần 4x giá đỡ bản lề khung 2020, 4x thành phần Kẹp Cửa Đằng Sau, và 4x thành phần Bản Hinge Cửa Đằng Trước, tuy nhiên, hai thành phần Bản Hinge Cửa Đằng Trước sẽ cần được phản chiếu để chúng có thể được lắp ráp đúng cách.
