Vỏ bảo vệ cho bo mạch Heltec v3 Lora và pin 18650

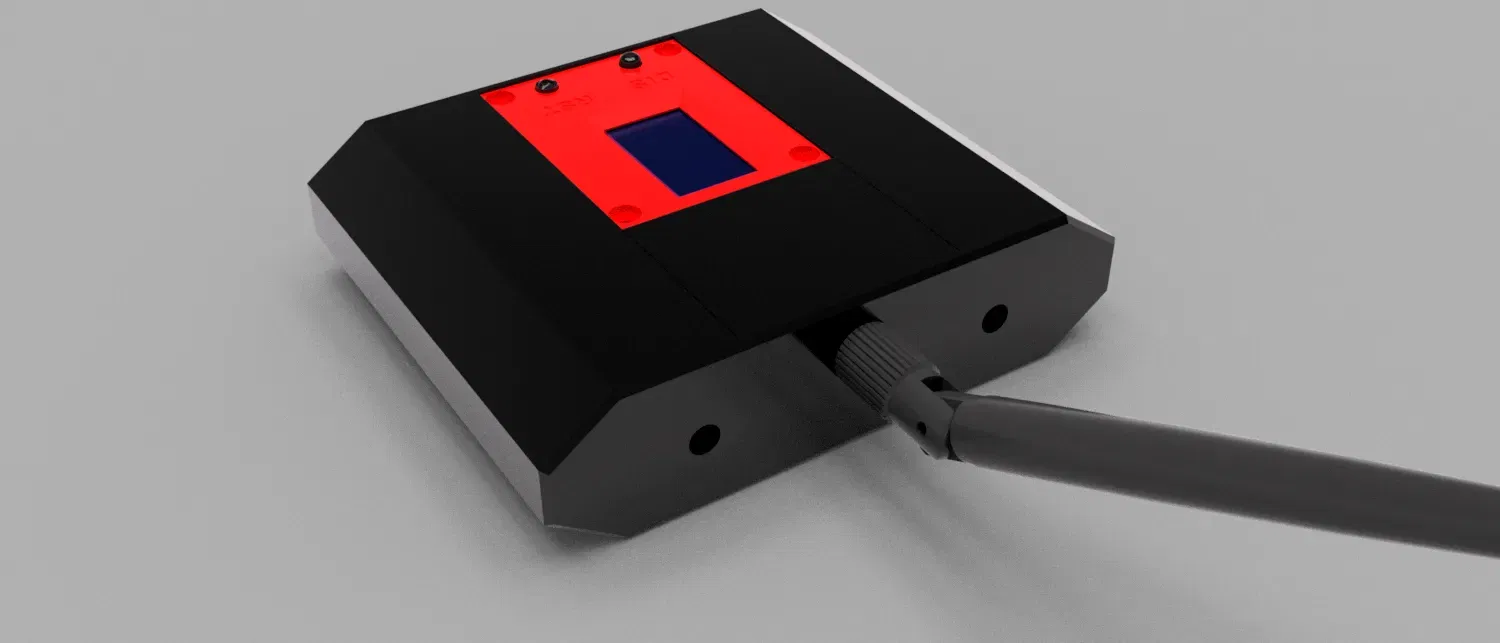

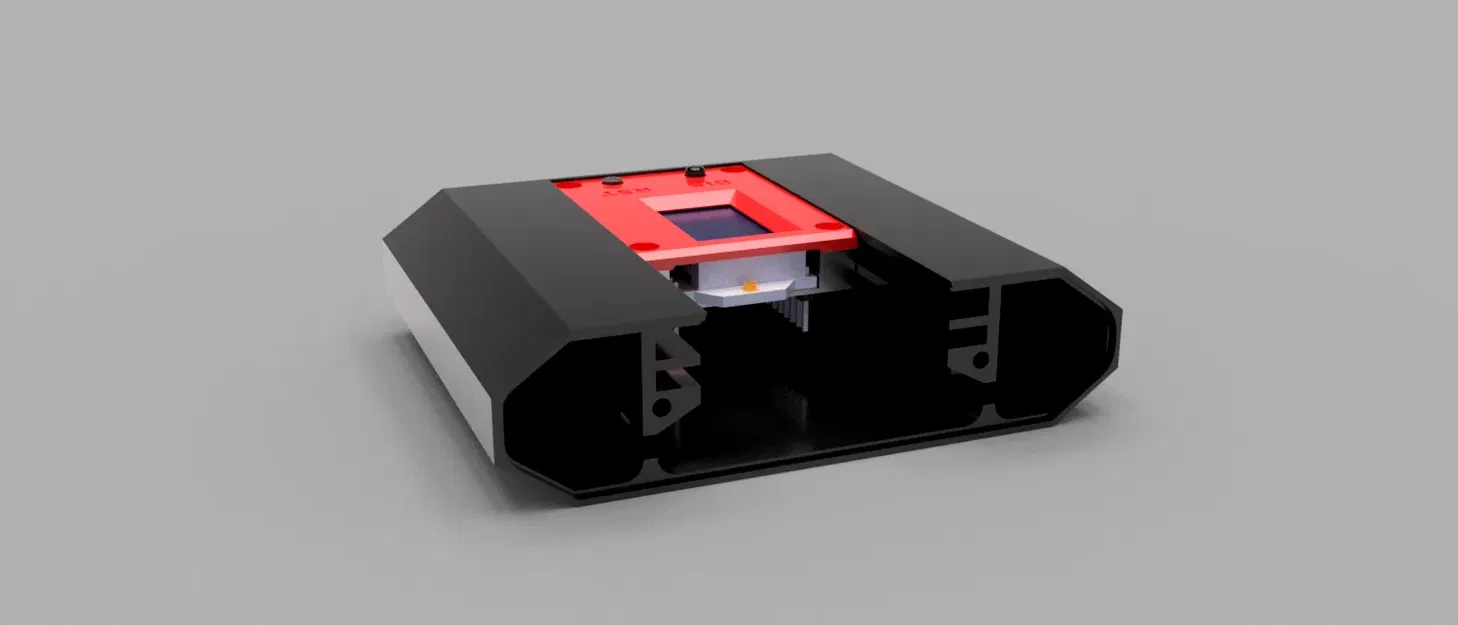

Một vỏ bền và nhỏ gọn để chứa một vài cell 18650 và một bo mạch heltec v3 lora. Bo mạch và nắp được trượt vào trong vỏ và nắp trên kẹp mọi thứ lại với nhau bằng hai đinh vít m2. 5. Tôi thiết kế điều này để các bo mạch khác nhau có thể có các bộ phận và nắp được làm để trượt vào thân chính. Không có tùy chọn gắn nào tốt cho bo mạch heltec v3, vì vậy tôi đã chọn tháo giá đỡ màn hình và đặt bộ chứa bo mạch ở phía sau bo mạch, căn chỉnh giá đỡ màn hình, bo mạch và các lỗ vít của bộ chứa và thay thế các vít. Với các chân nút được lắp vào nắp, điều này được vặn vào các đầu nối đồng trong bộ chứa, điều này siết chặt lại thành một đơn vị rất an toàn và mạnh mẽ. Điều này sau đó có thể được trượt vào vỏ chính. Thiết kế này có nghĩa là bạn có thể in các nắp có màu khác nhau cho bo lora để dễ dàng xác định các nút của bạn. Ngoài ra, việc in chân nút cho nút Reset bằng PLA trong suốt cho phép đèn chỉ báo sáng lên. Tôi đã in mọi thứ bằng ABS ngoại trừ chân PLA trong suốt và các nắp PLA. Các đầu nối đồng 2. 5mm nên được sử dụng trong bộ chứa và vỏ:

Và các bu lông lục giác 2. 5mm làm phụ kiện:
