Đỉnh hình obelisk phong cách Ai Cập cho hàng rào Halloween

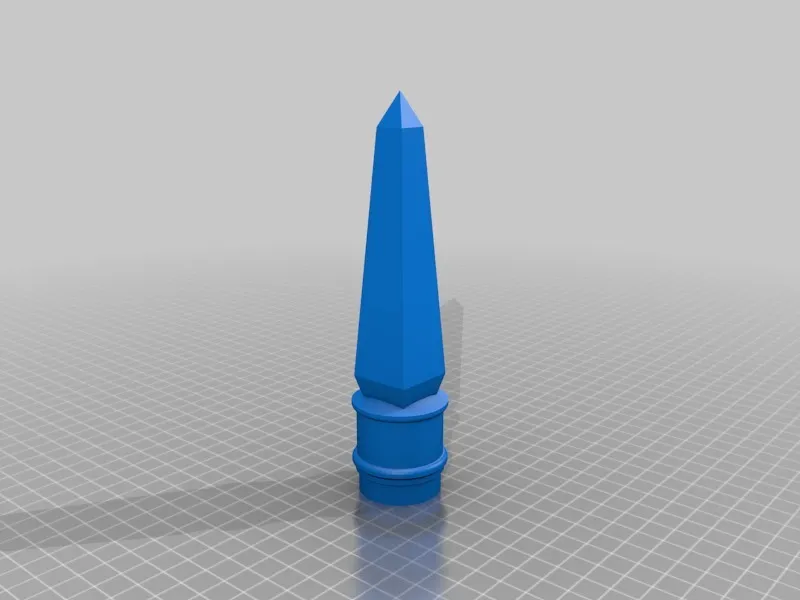

Đây là một đầu nhọn cho hàng rào Halloween làm từ ống PVC. Mô hình cụ thể này có hình dạng Obelisk theo phong cách Ai Cập. Đây là một hình dạng khá đơn giản, vì vậy nó đã được thực hiện nhanh chóng, và tôi nghĩ có thể ai đó sẽ muốn nó.

Xem bên dưới để biết hướng dẫn chi tiết. Đặc biệt, hãy chắc chắn lưu ý phần "Tỷ lệ cho các kích thước ống khác", vì bạn sẽ cần điều chỉnh kích thước này cho ống mà bạn đang sử dụng.

Ghi chú:

Hỗ trợ tích hợp có xu hướng bị lỏng khi tháo phần ra, nhưng nếu không bạn có thể làm điều đó bằng tay.

Điều này để làm gì?

Hàng rào Halloween giả sắt rèn có thể được làm từ ống PVC (xem liên kết Instructables ở đầu mô tả này), và vừa mang tính trang trí vừa có tính năng (nó ngăn chặn hành vi phá hoại và giữ cho những người đi bộ nhiệt tình không đi thẳng qua sân của bạn và có thể vấp phải dây điện ẩn, bia mộ, và các đồ trang trí khác).

Tuy nhiên, các đầu nhọn (đỉnh trang trí của các cột hàng rào) thường là một vấn đề. Bạn có thể đặt hàng đầu nhọn bằng nhựa trực tuyến, nhưng chúng đi kèm với các chân vuông không hoạt động tốt với các ống PVC tròn. Giải pháp thông thường là làm mềm PVC bằng súng nhiệt đủ để ép đầu nhọn vào cuối, làm vuông hóa hình tròn của mỗi cột bằng cách thực chất là cạo các cạnh cong. Điều này tốn công sức và không an toàn lắm (ngoài việc nóng, PVC có khả năng phát ra khí độc khi bị nung nóng như vậy). Và ngay cả khi đó, bạn vẫn chưa xong; việc cố định đầu nhọn thường yêu cầu khoan một lỗ cho một con ốc cho mỗi cột vì chúng kháng lại việc dán.

Tôi nghĩ có thể tốt hơn nếu thiết kế một đầu nhọn đơn giản trượt vào cuối ống và có thể được cố định bằng cách vừa khít và được làm từ nhựa có thể tương thích hơn với keo. Nếu cần lỗ ốc vít, những cái này có thể được thiết kế vào (tuy nhiên tôi chưa làm điều đó).

Không thực tế lắm khi cố gắng in từng cái chóp cho một hàng rào. Tôi cần in 81 cái, chỉ cho hàng rào xung quanh 3 mặt của khu vực chính trong sân của tôi. Vì mỗi cái mất khoảng bốn giờ để in trên máy của tôi, điều đó tương đương với 13,5 ngày in liên tục. Nhưng bạn có thể in một vài cái và làm khuôn để đúc chúng bằng vật liệu chống thời tiết (bọt mở rộng Great Stuff, silicone, v.v.). Tôi có thể tạo ra các khuôn có thể in cho mục đích này.

Mở rộng cho các kích thước ống khác

Bạn có thể sử dụng chóp với ống PVC loại 40 (trắng) hoặc loại 80 (xám). Việc bạn sử dụng tiêu chuẩn nào trong số này không quan trọng. Đường kính ngoài là giống nhau; chỉ có đường kính trong khác nhau. Vì chóp vừa vặn trên ống như một nắp, chúng ta chỉ quan tâm đến đường kính ngoài của ống. Ống xám thường rẻ hơn đáng kể, nhưng nó cũng có một đầu chuông ngắn ở một đầu, vì vậy bạn sẽ mất đi một vài inch chiều dài. Cũng có ống đen loại 40, có thể giúp bạn tiết kiệm việc sơn, nhưng nó đắt hơn.

Chóp này được thiết kế để vừa với ống PVC 3/4 inch, mà tôi chọn như một sự thỏa hiệp. Thông thường, người ta sử dụng ống PVC 1/2 inch cho các cột hàng rào, nhưng lại sử dụng ống PVC lớn hơn cho các đầu của mỗi đoạn hàng rào. Vì vậy, bạn có thể cần phải điều chỉnh kích thước chóp lên hoặc xuống từ kích thước mặc định của nó.

Chóp mặc định cao gần sáu inch rưỡi. Do các vấn đề quản lý cáp trên các đầu in kiểu Wanhao, tôi sẽ phải điều chỉnh trục Z của mình (ví dụ: các phần mở rộng Z của AzzA) trước khi tôi có thể in chiều cao đó. Việc điều chỉnh cho một ống 1 inch sẽ còn tệ hơn; chóp sẽ cao hơn 205 mm, vượt quá chiều cao tối đa lý thuyết của Maker Select của tôi là 180 mm. "Chúng ta sẽ cần một cái máy in lớn hơn."(cueJaws* theme)* Các máy in delta và máy in Cartesian lớn hơn có thể hoạt động tốt hơn.

Nếu bạn cần điều chỉnh kích thước của phần cho một kích thước ống khác, thì có một số điều cần lưu ý là 1) bạn đang điều chỉnh để phù hợp với đường kính ngoài của ống mới (cộng thêm một chút cho độ dung sai), 2) tên của ống hầu như không giống với bất kỳ kích thước thực nào mà bạn sẽ nhận được từ nó, và 3) bạn cần bù đắp từ yếu tố tỷ lệ "lý tưởng" để giữ cho độ dung sai gần như không đổi.

Đối với các tiêu chuẩn ống được đề cập ở trên:

• Ống 3/4 inch = Đáy của mô hình có Đường kính trong là 1.08 inch. Điều này tương đương với đường kính ngoài tiêu chuẩn của ống là 1.05 inch, cộng với khoảng trống thiết kế xung quanh ống là 0.03 inch (một chút lớn hơn ba phần tư milimet). Khoảng trống đó có vẻ đủ cho một sự vừa vặn tương đối chặt chẽ. Tất nhiên, các bộ phận in 3D có một số biến thể kích thước tùy thuộc vào hiệu chuẩn và vật liệu, và ống cũng có một số biến thể được chấp nhận, vì vậy Kinh Nghiệm Của Bạn Có Thể Khác.
• Ống 1/2 inch = 0.84 inch O.D. Yếu tố tỷ lệ chính xác từ ống 3/4 inch sang ống 1/2 inch là 80% (0.84/1.05). Có lẽ số thực mà bạn cần sử dụng sẽ lớn hơn một chút; bạn đang thu hẹp độ dung sai khi bạn giảm kích thước, vì vậy phần đầu có thể không vừa nếu bạn giảm quá nhiều. 81% là một điểm khởi đầu tốt vì nó dường như vừa vặn chặt chẽ trong các thử nghiệm của tôi.
• Ống 1 inch = 1.315 inch O.D. Yếu tố tỷ lệ từ kích thước ống mặc định đến ống này là 125.24% (1.315/1.05). Tuy nhiên, số thực mà bạn sẽ cần điều chỉnh có lẽ sẽ nhỏ hơn một chút; bạn đang mở rộng khoảng trống giữa các bộ phận khi bạn tăng kích thước, vì vậy phần đầu sẽ lỏng lẻo nếu bạn không dừng lại một chút. (Giảm xuống chính xác 125% vẫn hơi lỏng trong thử nghiệm mới nhất của tôi; bạn có thể muốn làm việc từ đó.)

Cách dễ nhất để kiểm tra độ dung sai cho bản thân là in vòng thử nghiệm đi kèm, được tỷ lệ hóa bằng cùng một hệ số mà bạn dự định sử dụng trên đầu finial thực tế. Bạn cũng có thể tạo vòng của riêng mình bằng cách chỉ in vài milimét đầu tiên của đáy mô hình, bằng cách thao tác nó trong slicer của bạn hoặc bằng cách hủy in khi nó đủ cao.

Cải tiến trong tương lai

Tôi có thể thêm chữ tượng hình vào các bên của đài tưởng niệm vào một lúc nào đó.
