Bản remix Satsana fanduct cho Ender 3 V2 với BLTouch

Mô hình này ban đầu được đăng trên thingiverse bởi tôi và vẫn có sẵn tại đây nếu bạn muốn đọc qua nhiều bình luận và câu hỏi.

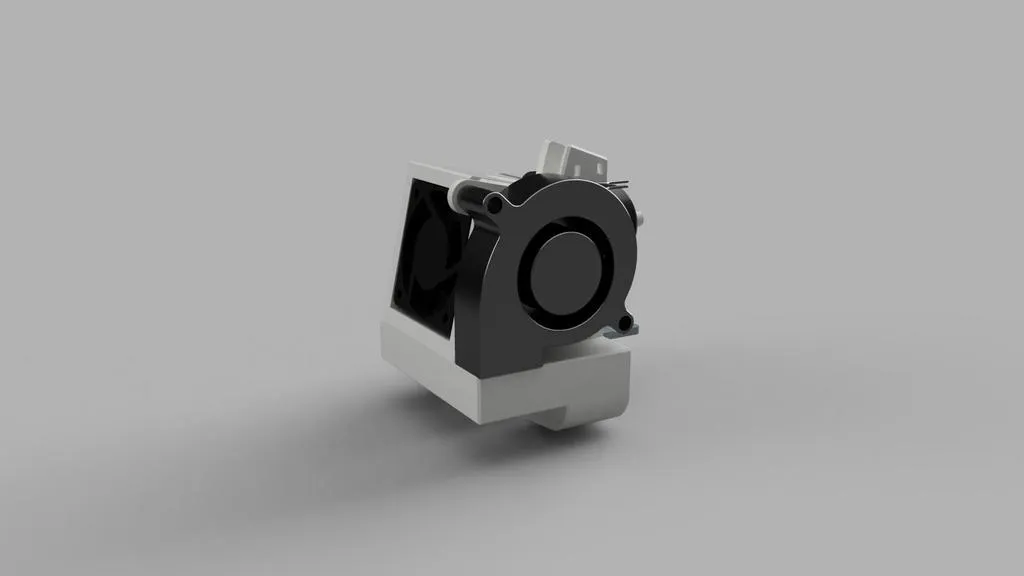

Đây là một bản remix của ống dẫn gió Satsana do eric-anastas tạo ra với mục đích gắn nó lên Ender 3 V2 và thêm một giá đỡ BLTouch. Ngoài ra, tôi đã tạo một phiên bản phù hợp với quạt 5015 để làm mát tốt hơn.

Vì đây được tạo ra dựa trên phiên bản Ender 3 thông thường nên nó sẽ phù hợp với cả Ender 3 V2 và Ender 3/Ender 3 Pro gốc. Cảm ơn markymarc đã xác nhận tính tương thích trên Ender 3 Pro của anh ấy.

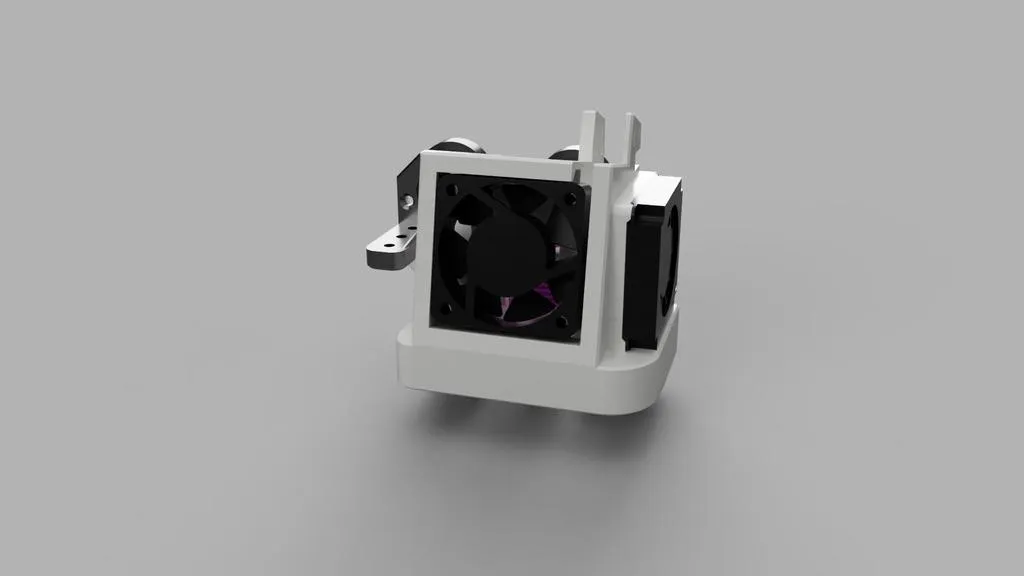

Phiên bản 4010 không yêu cầu bất kỳ vít bổ sung nào ngoài những vít có trên ống dẫn gió Ender 3 V2.

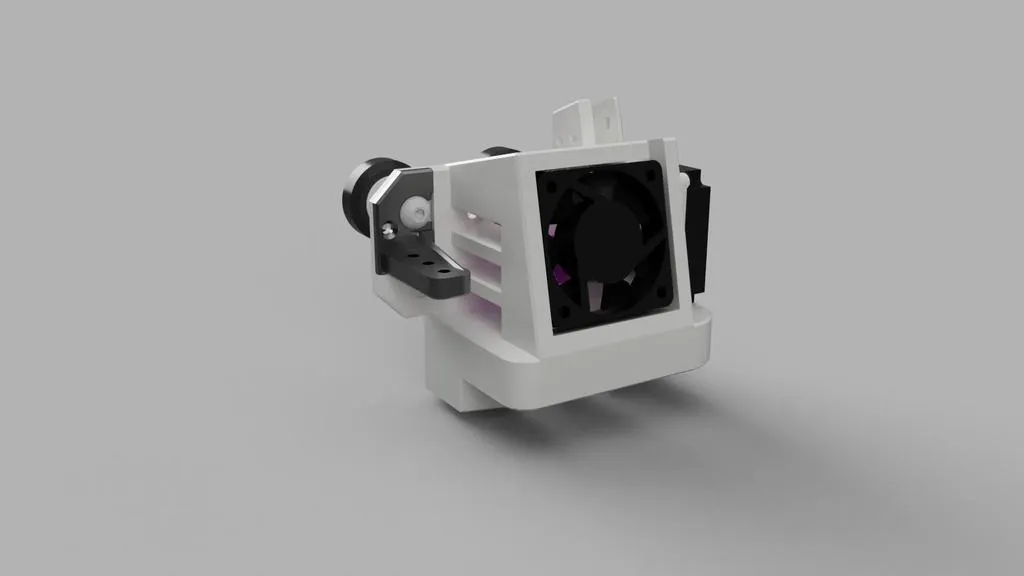

Đối với phiên bản 5015, bạn sẽ cần 2 đai ốc M4 và 2 bu lông M4x17. Một milimét nhiều hơn hoặc ít hơn cũng được.

Để mô hình hóa giá đỡ BLTouch, tôi đã sử dụng cái này https://www.thingiverse.com/thing:4462870 làm tham khảo. Thật không may, thingiverse bị lỗi nên tôi không thể thêm cái này vào danh sách các vật phẩm mà tôi đã remix từ đó. Vì tôi đã dựa trên giá đỡ BLTouch này, độ lệch đầu dò là giống nhau (độ lệch đầu dò: X-42.00 Y-10.00).

Do một số người gặp vấn đề về khoảng cách với phiên bản đầu tiên của giá đỡ bltouch, hiện đã có phiên bản V2 có khoảng cách lớn hơn bằng cách di chuyển bltouch một chút sang bên. Độ lệch cho giá đỡ V2 là X-43.65 Y-10.

Nếu bạn muốn remix cái này, hãy thoải mái làm như vậy. Tôi đã bao gồm các tệp .stp. Tuy nhiên, hãy nhớ rằng mô hình của X-carriage trong các tệp đó là của Ender 3 cũ và không phải V2. Nếu bạn muốn một mô hình chính xác của xe V2 để mô hình hóa, tôi khuyên bạn nên cái này: https://www.thingiverse.com/thing:4573240/files

Đối với mô hình quạt 5015, tôi đã sử dụng cái này: https://www.cuidevices.com/product/resource/3dmodel/cbm-5015v-130

Thông tin về giá đỡ BLTouch V2:

Mọi người đang gặp vấn đề với giá đỡ bltouch nguyên bản có khoảng cách quá nhỏ cho đầu nối cáp btlouch. Phiên bản này di chuyển cánh tay bltouch sang bên (cụ thể là 1.657mm khoảng cách thêm). Do đó, cần điều chỉnh một chút độ lệch (độ lệch mới là X-43.65 Y-10). Nếu bạn dự định sửa đổi giá đỡ này, bạn sẽ cần tải xuống tệp .step cho BLTouch Bracket V2 vì giá đỡ trong các tệp bước fanduct vẫn là thiết kế nguyên bản.

Giá đỡ hỗ trợ tùy chọn

Cũng có một giá đỡ hỗ trợ tùy chọn mà tôi đã mô hình hóa theo yêu cầu nhưng chưa thử nghiệm. Nó sử dụng cùng một loại ốc vít như những cái đi kèm với vỏ quạt creality. Không cần thiết phải sử dụng cái này. Nó được thiết kế để móc qua tấm kim loại và hỗ trợ bên phải của fanduct nhưng fanduct đủ nhẹ để không quan trọng.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3 Pro

Bệ in:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2

Đổ đầy:

15%

Vật liệu: DasFilament PLA (PETG hoặc ABS được khuyến nghị)

Transluzent Blau

Ghi chú:

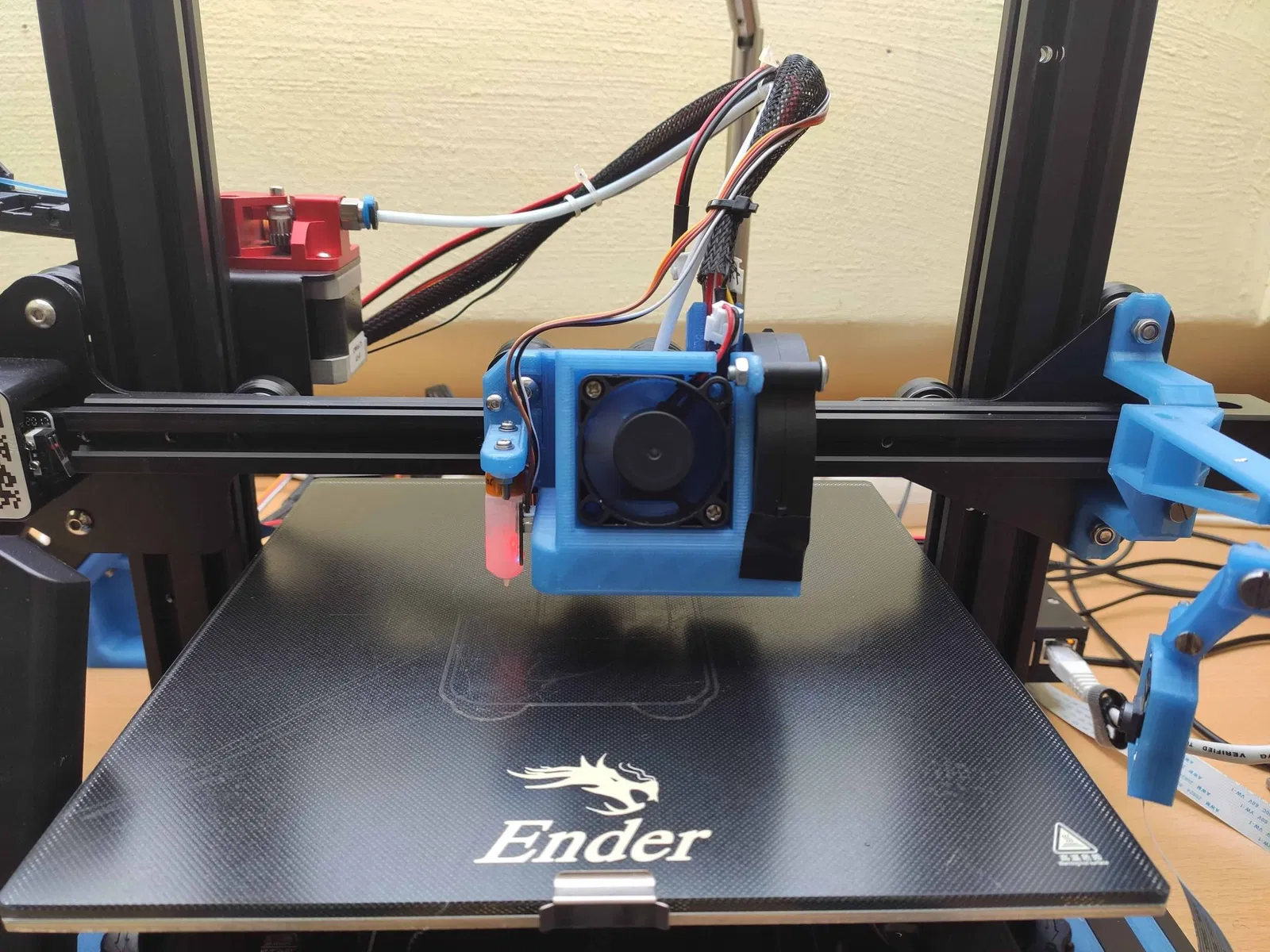

Điều này đã được in trên Ender 3 V2 (Tùy chọn này vẫn chưa có sẵn để chọn trong danh sách máy in). Nếu bạn tin tưởng vào khả năng của máy in của bạn để tạo ra một số cầu thì bạn sẽ không cần hỗ trợ. Tôi đã sử dụng hỗ trợ thông thường.

Nếu bạn in cái này bằng PLA, hãy đảm bảo máy in của bạn có một chiếc tất silicon, nếu không fanduct sẽ rất có khả năng bị tan chảy.

Lắp đặt phiên bản 4010

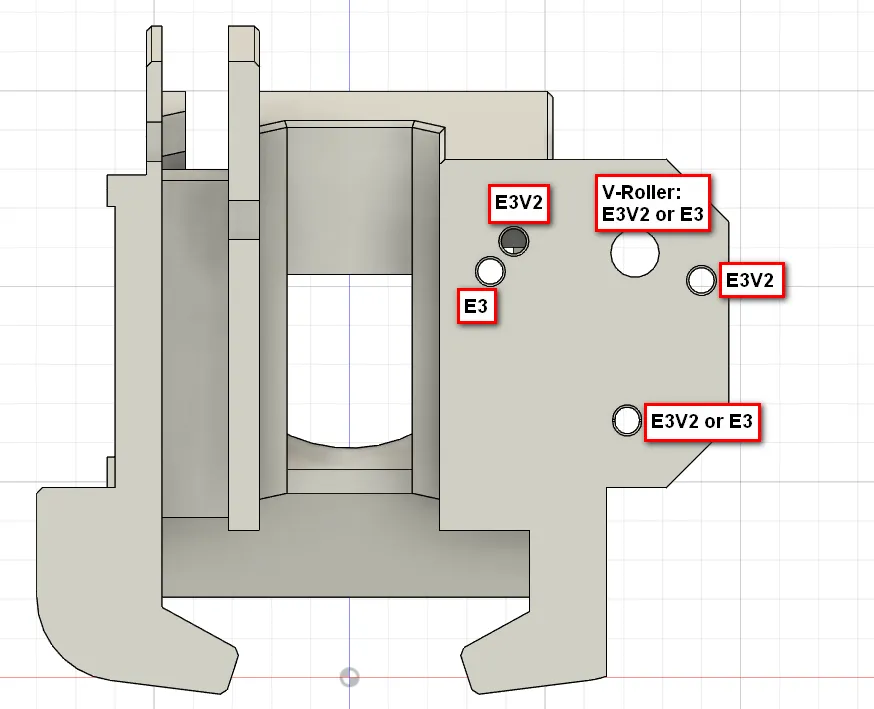

Bạn sẽ có 3 ốc vít (2 ngắn và 1 dài) cũng như 2 cặp ốc vít quạt từ ống dẫn quạt nguyên bản của bạn. Các ốc ngắn được sử dụng ở lỗ vít dưới và bên trái (Xem hình). Ốc dài sẽ cần được chèn qua giá đỡ BLTouch. Bạn sẽ cần tháo V-Roller để lắp ốc của nó qua lỗ.

Các quạt được lắp đặt bằng ốc vít tương ứng từ fanduct nguyên bản.

Lắp đặt phiên bản 5015

Quá trình gần như hoàn toàn giống với phiên bản 4010 ngoại trừ quạt. Tôi khuyên bạn nên gắn quạt vào ống dẫn trước khi gắn nó vào xe đẩy. Để ốc dưới cùng của quạt hơi lỏng một chút để nó chỉ nhô ra khỏi đai ốc, nếu không bạn sẽ không thể đưa cáp vào kênh cáp. Khi bạn đã gắn ống dẫn quạt, bạn có thể siết chặt ốc bằng cách kéo nó trong khi vặn vào để đai ốc bám vào hoa văn tổ ong bên trong.

Tôi cũng khuyên bạn nên sử dụng băng dính hoặc cái gì đó khác để bịt kín khoảng trống giữa quạt 5015 và ống dẫn quạt.

Một số người cũng thích sử dụng cái này để tạo ra một sự kín khít tốt hơn với quạt 5015.
