Máy Bơm Sủi Bọt Thủy Canh Mini Trong Lọ/Chậu

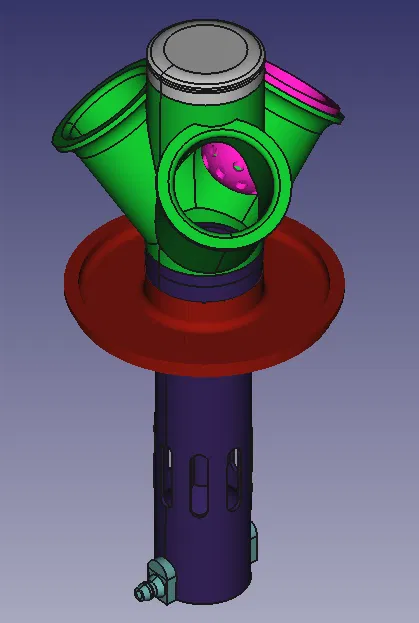

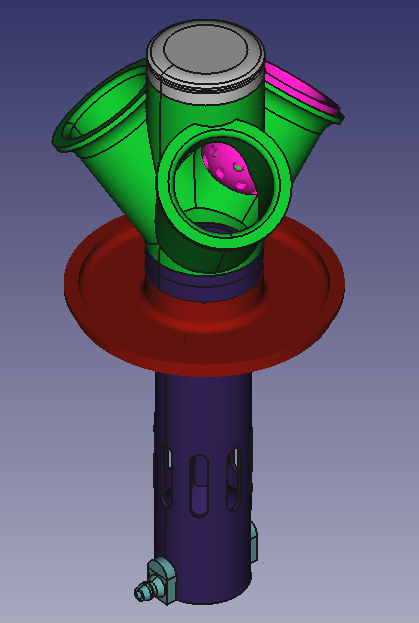

Mình thử dùng cái tháp thủy canh mini của turboprint3D và gặp một vài vấn đề nên mình đã chỉnh sửa lại theo ý mình dựa trên các bộ phận của ảnh. Nắp và rổ không thay đổi so với thiết kế của turboprint3D nên chúng là bản sao trực tiếp từ các file STL của ảnh và không có trong các file FreeCAD. Cảm ơn turboprint3D rất nhiều vì đã cho phép sử dụng thiết kế của anh.

Các vấn đề và cách giải quyết:

1.) Các khớp nối ống bị đảo ngược so với yêu cầu để chống thấm nước. Ống dưới ở bên trong và ống trên ở bên ngoài, điều này có nghĩa là bạn phải dán các bộ phận lại với nhau hoặc nước sẽ bị rò rỉ ra ngoài. Mình đã đảo ngược chiều, ống dưới ở bên ngoài và ống trên ở bên trong, đồng thời thêm một chút "chân voi" ở đáy để chúng khớp vào nhau mà không cần keo và không bị rò rỉ.

2.) Máy bơm sủi bọt đôi khi bị kẹt ở chế độ "mồi" lúc bắt đầu và không khí thoát ra khỏi chuông mà không bơm được gì cả. Mình đã chuyển sang hệ thống venturi với van một chiều và có luồng khí ổn định hơn nhiều, và nó sẽ luôn "mồi" hoặc đẩy nước bão hòa ra ngoài ngay từ đầu.

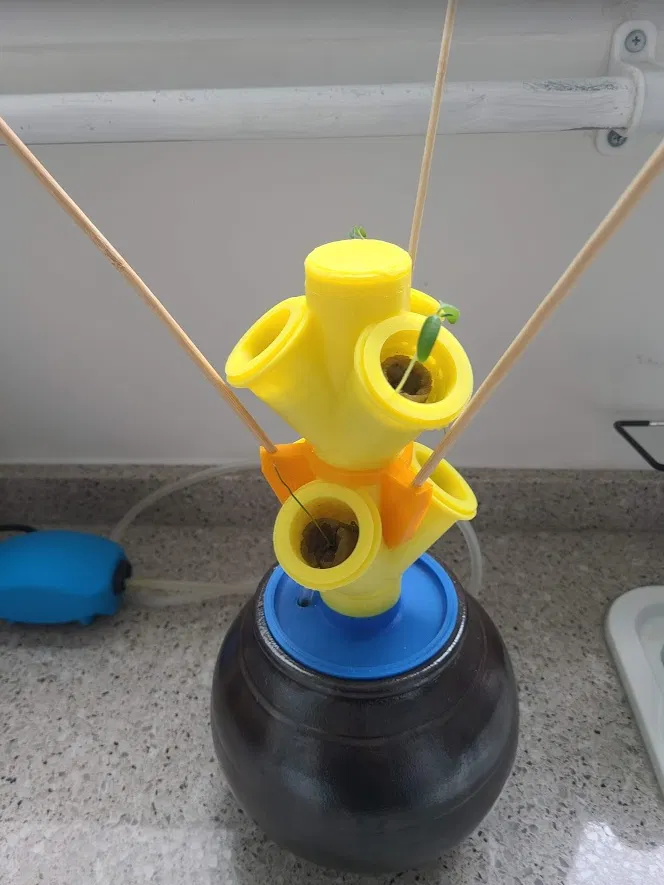

3.) Phần bơm cũng khó giữ cố định vì nó giống như một cái chuông lặn. Mình muốn phần bơm chìm vào nước phải chắc chắn để nó không di chuyển xung quanh, vì vậy mình đã thiết kế máy bơm sủi bọt dưới dạng một cái tháp.

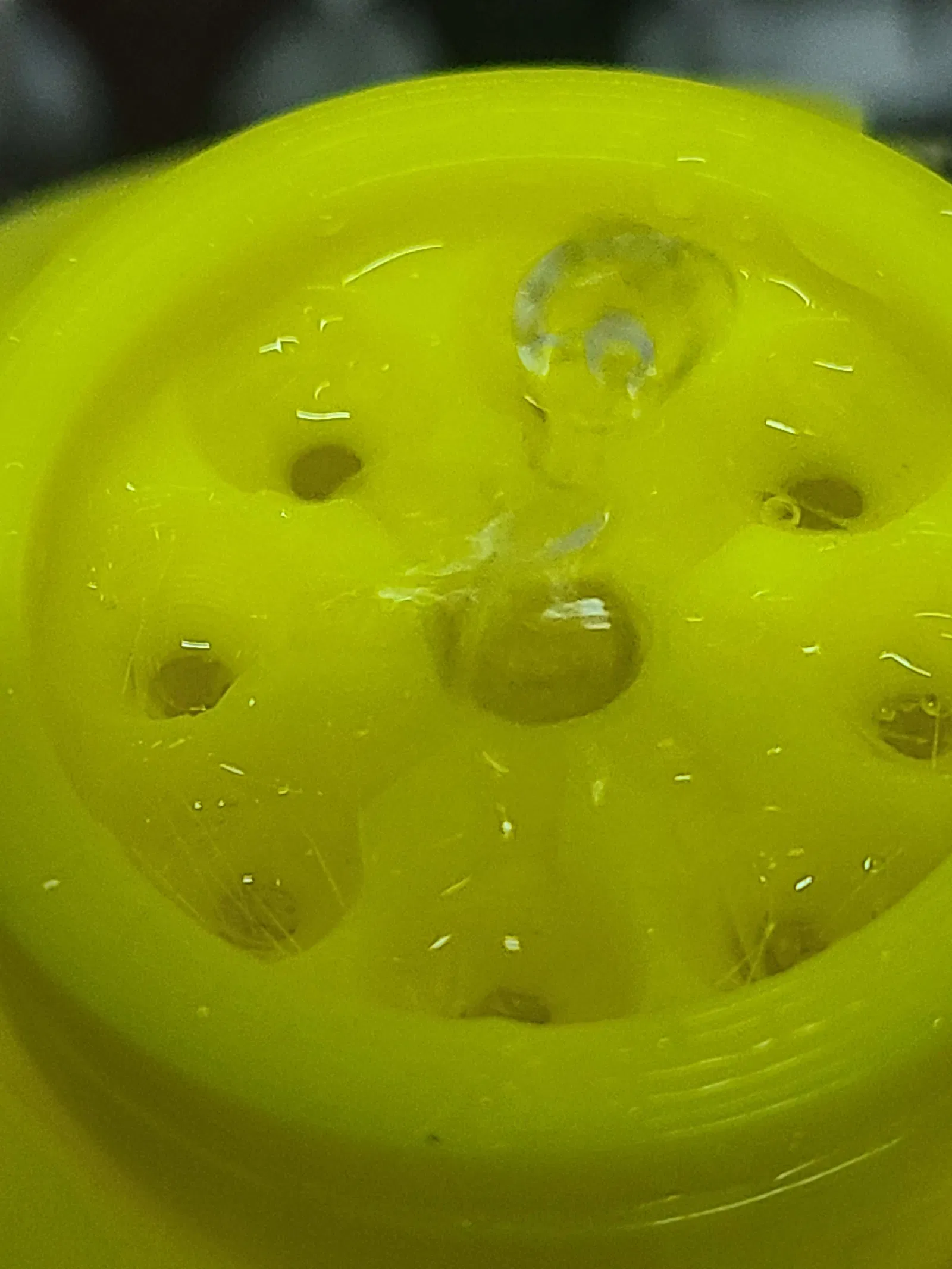

4.) Phần phun nước phía trên khó in nên mình đã chia thành hai phần, điều này cũng cho phép bạn tháo nắp ra để xem cường độ máy bơm không khí có luồng nước như thế nào. Ống chỉ cần cắt bằng ở phần thân phun nước là vừa khít và vì nó không phải là khớp nối nên luồng nước tốt hơn.

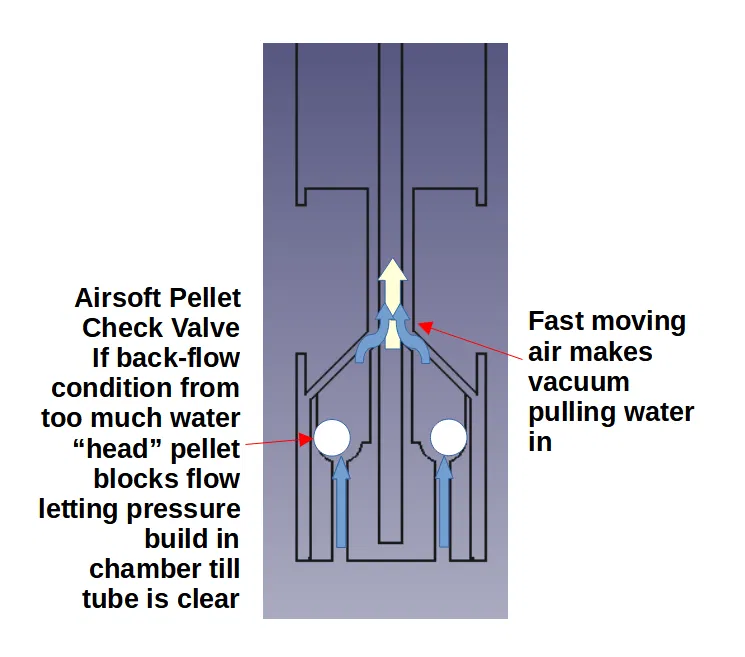

Van một chiều cần hai viên bi Airsoft. Chỉ cần nhét chúng vào các lỗ từ phía trên. Nếu máy bơm bị quá áp, các viên bi sẽ đẩy xuống làm chặn lỗ. Nếu không khí chảy nhanh, nó sẽ hút nước lên và các viên bi sẽ nâng lên cho phép nước chảy. Mình mua loại rẻ tiền cho các dự án in 3D của mình, nên dùng PLA hoặc ABS nguyên chất và chúng không bị hỏng. Đừng mua loại tự phân hủy sinh học.

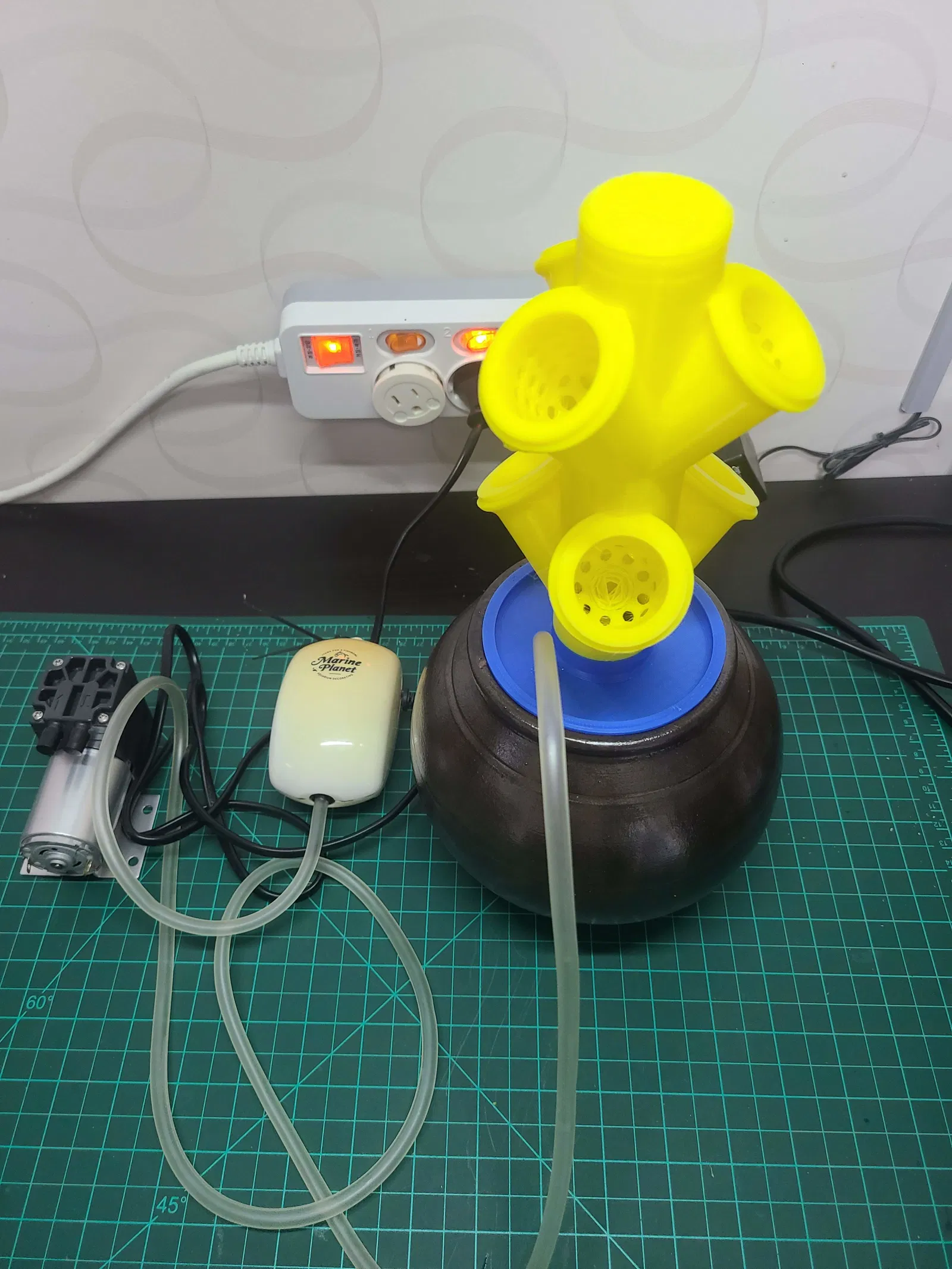

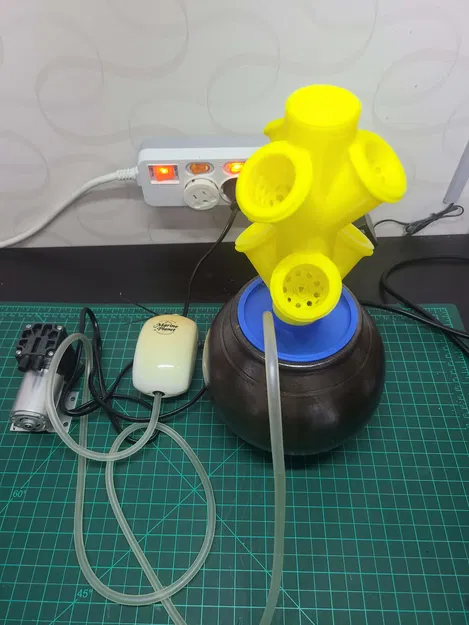

Máy bơm cá là tốt nhất. Mình đã thử dùng một cái bơm piston rẻ tiền và mặc dù nó hoạt động nhưng tiếng ồn giống như một chiếc máy kéo đời cũ vậy. Máy bơm cá cân bằng tốt thì êm ái và tất cả những gì mình có thể nghe thấy là tiếng sủi bọt.

Như mọi khi, các mô hình của mình làm qua loa và lười biếng vì mình làm cho vui vào cuối tuần nhưng ít nhất thì nó cũng được cung cấp. ^^
