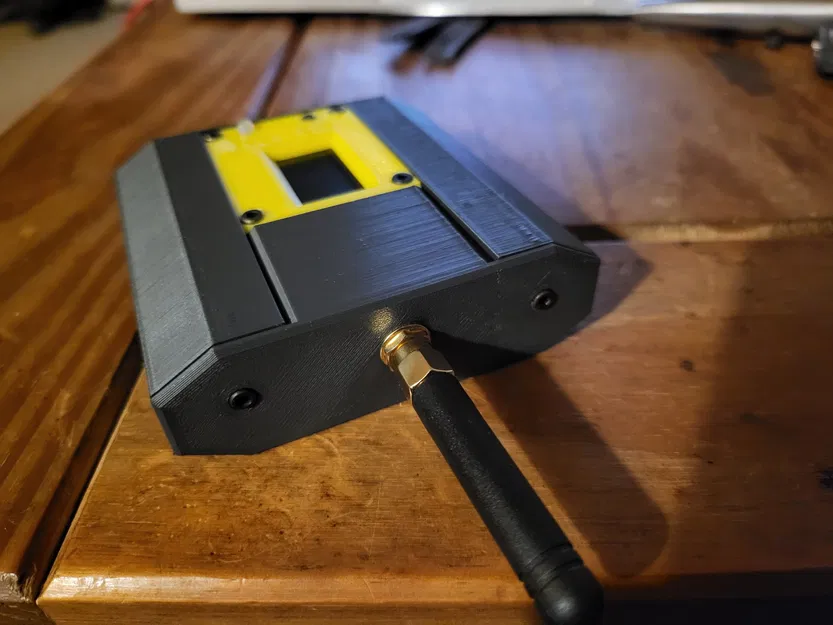

Vỏ bảo vệ pin pouch cho bo mạch Heltec v3 Lora

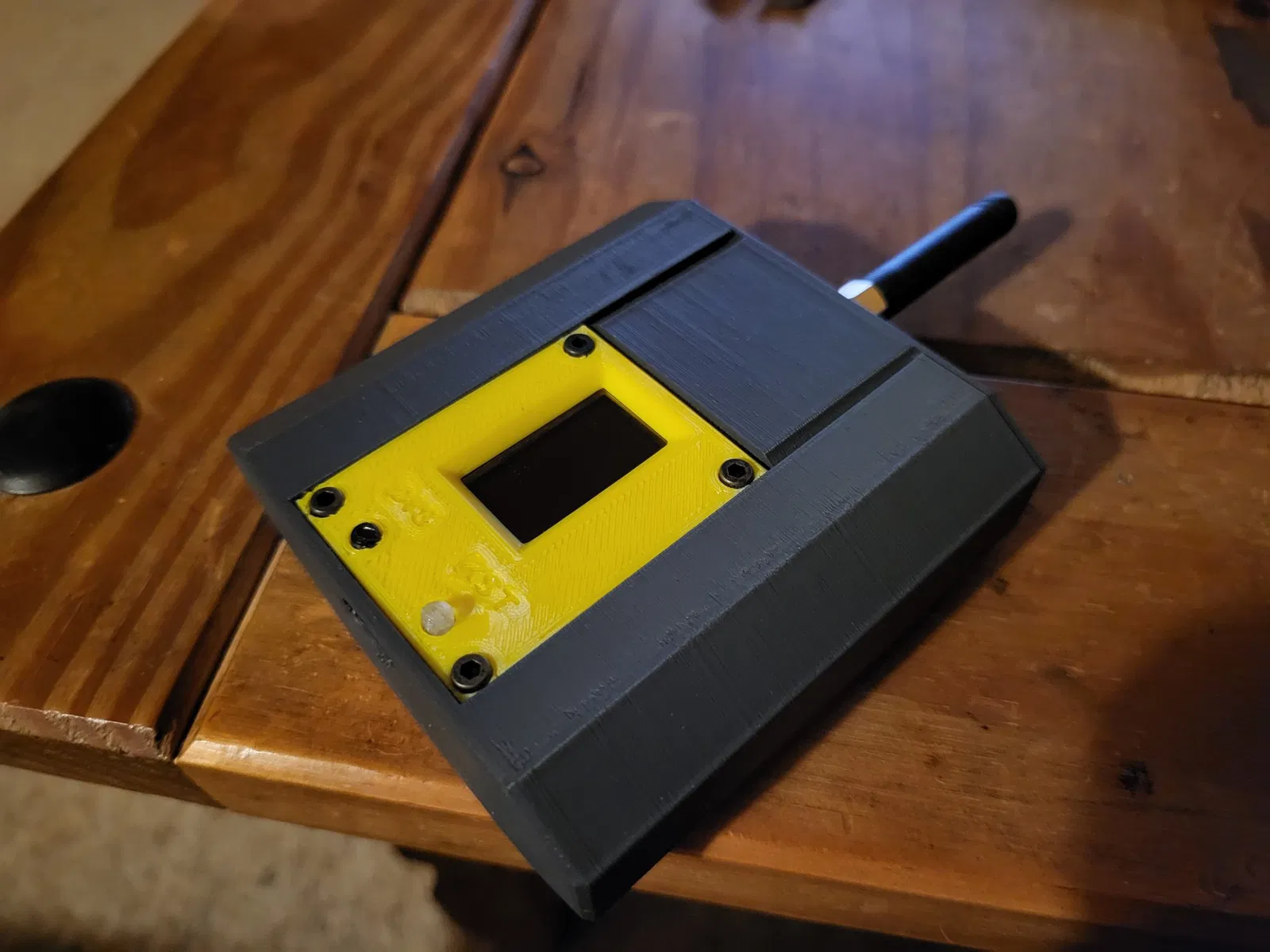

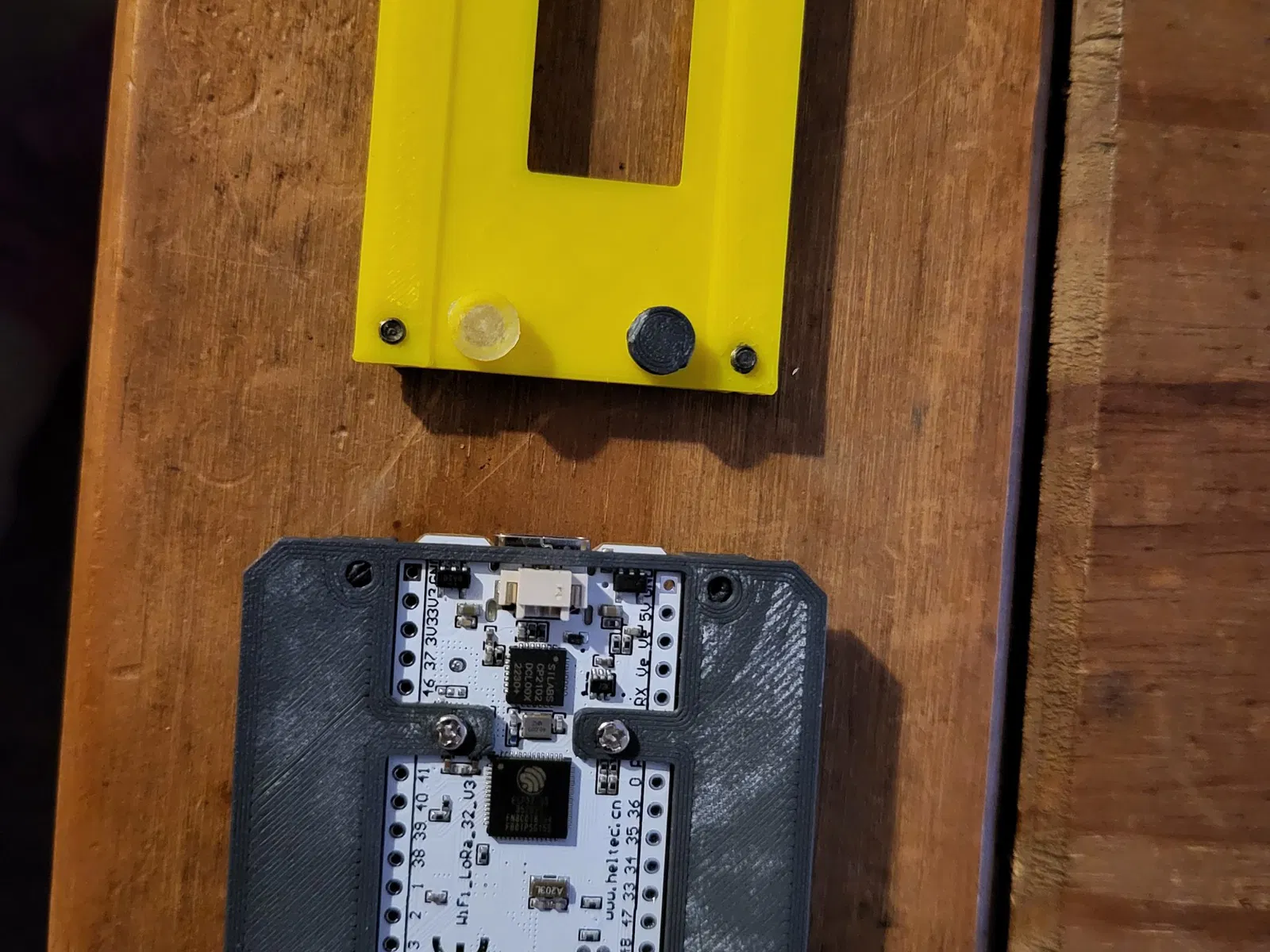

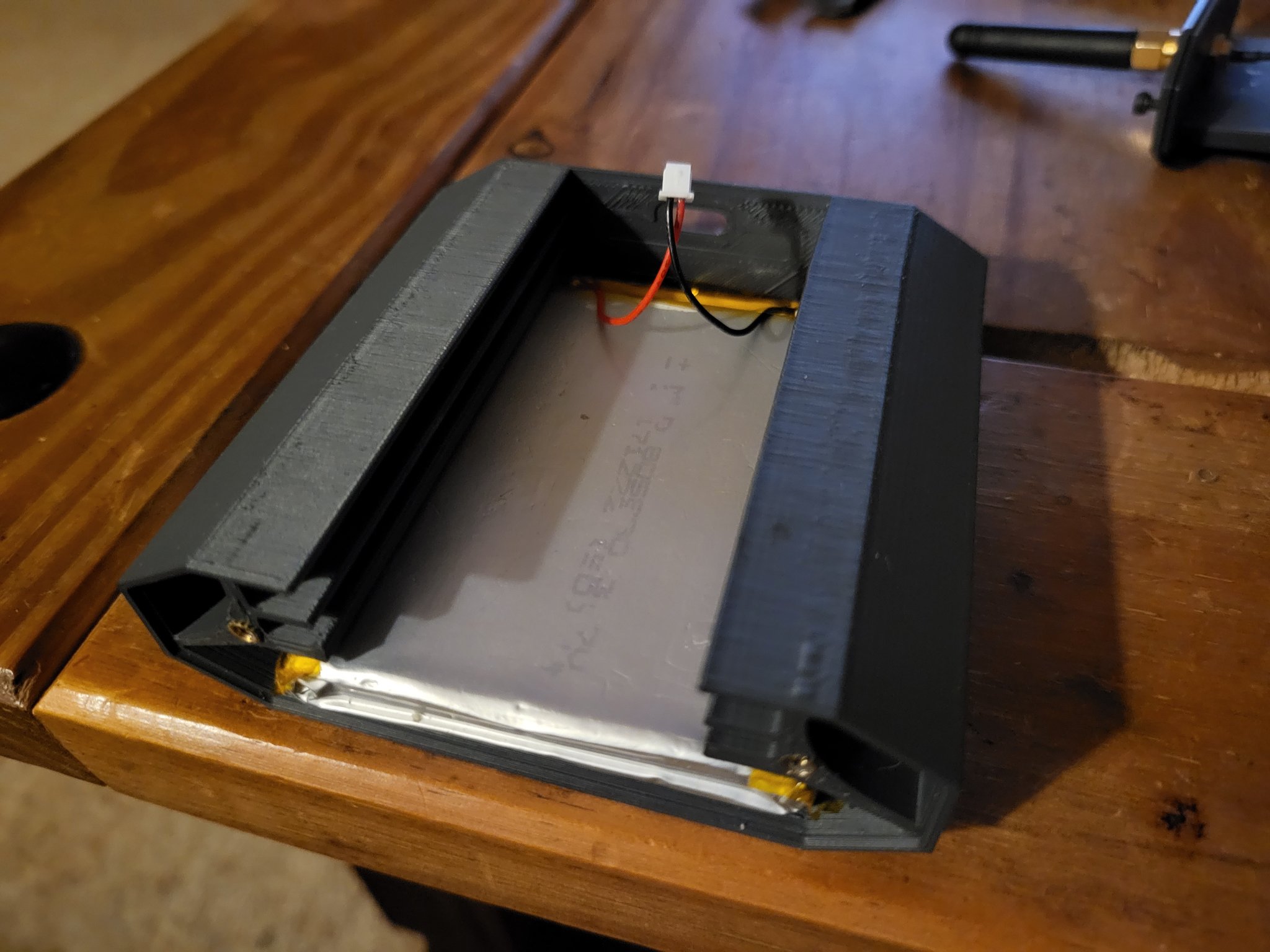

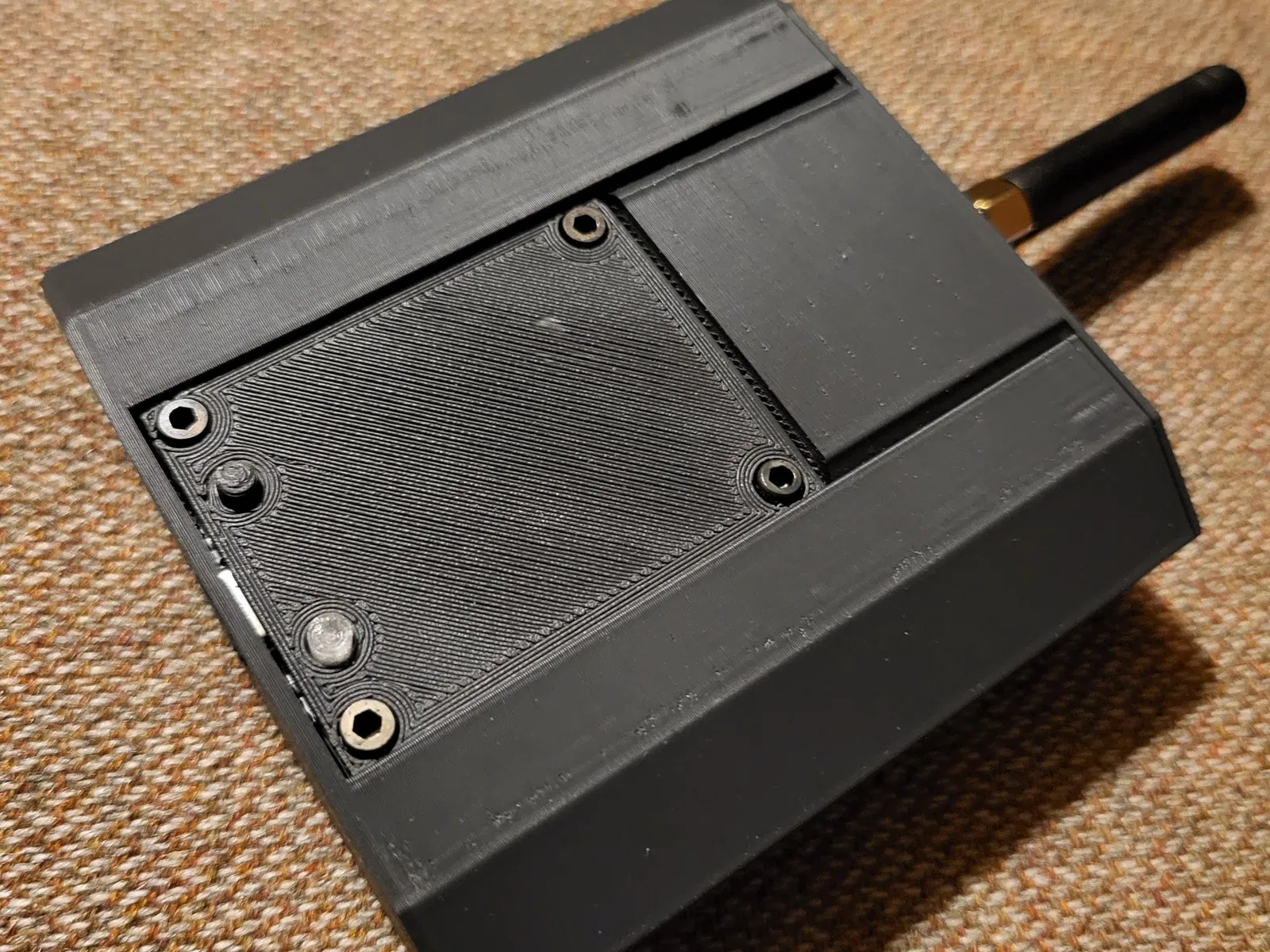

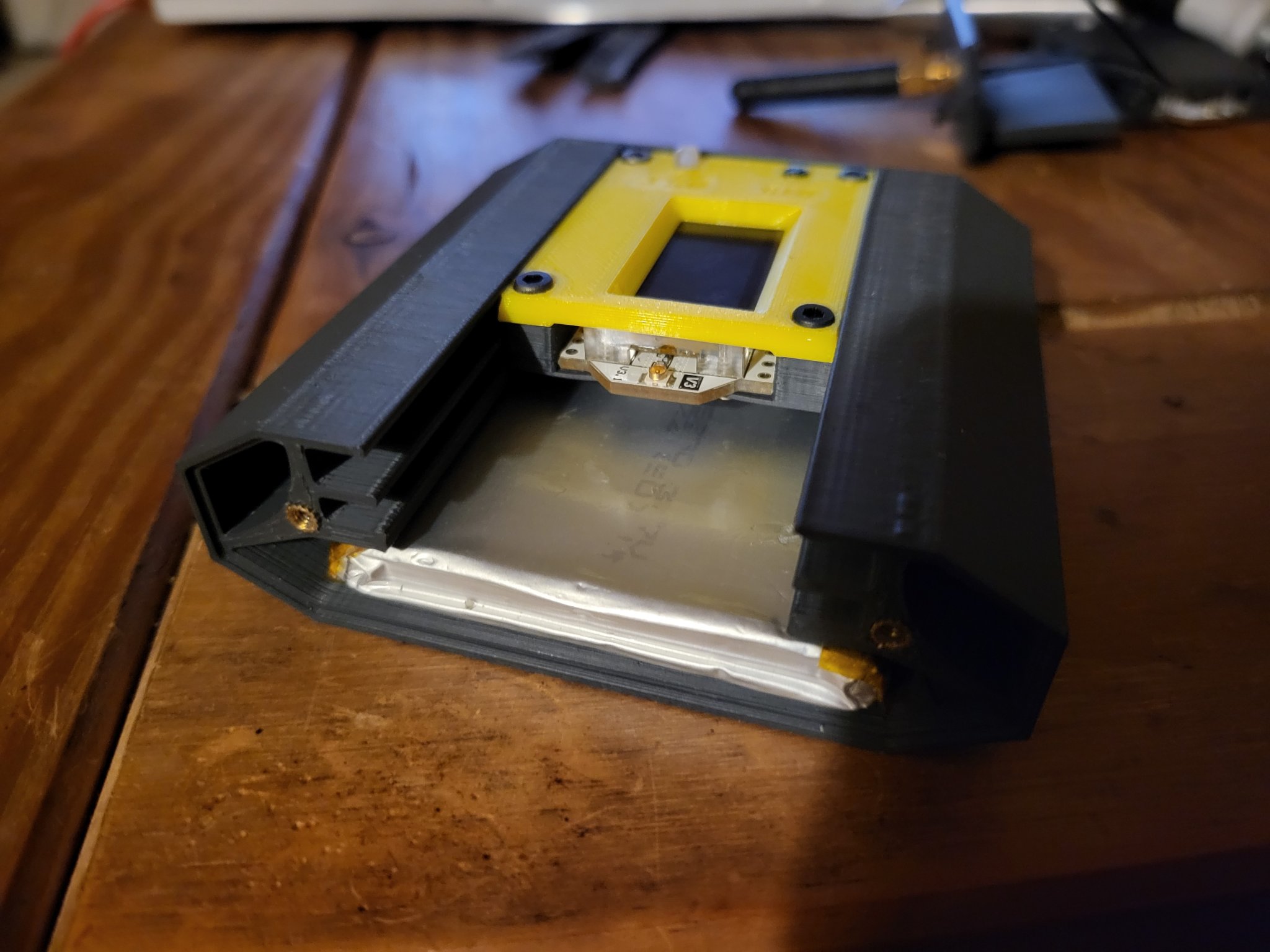

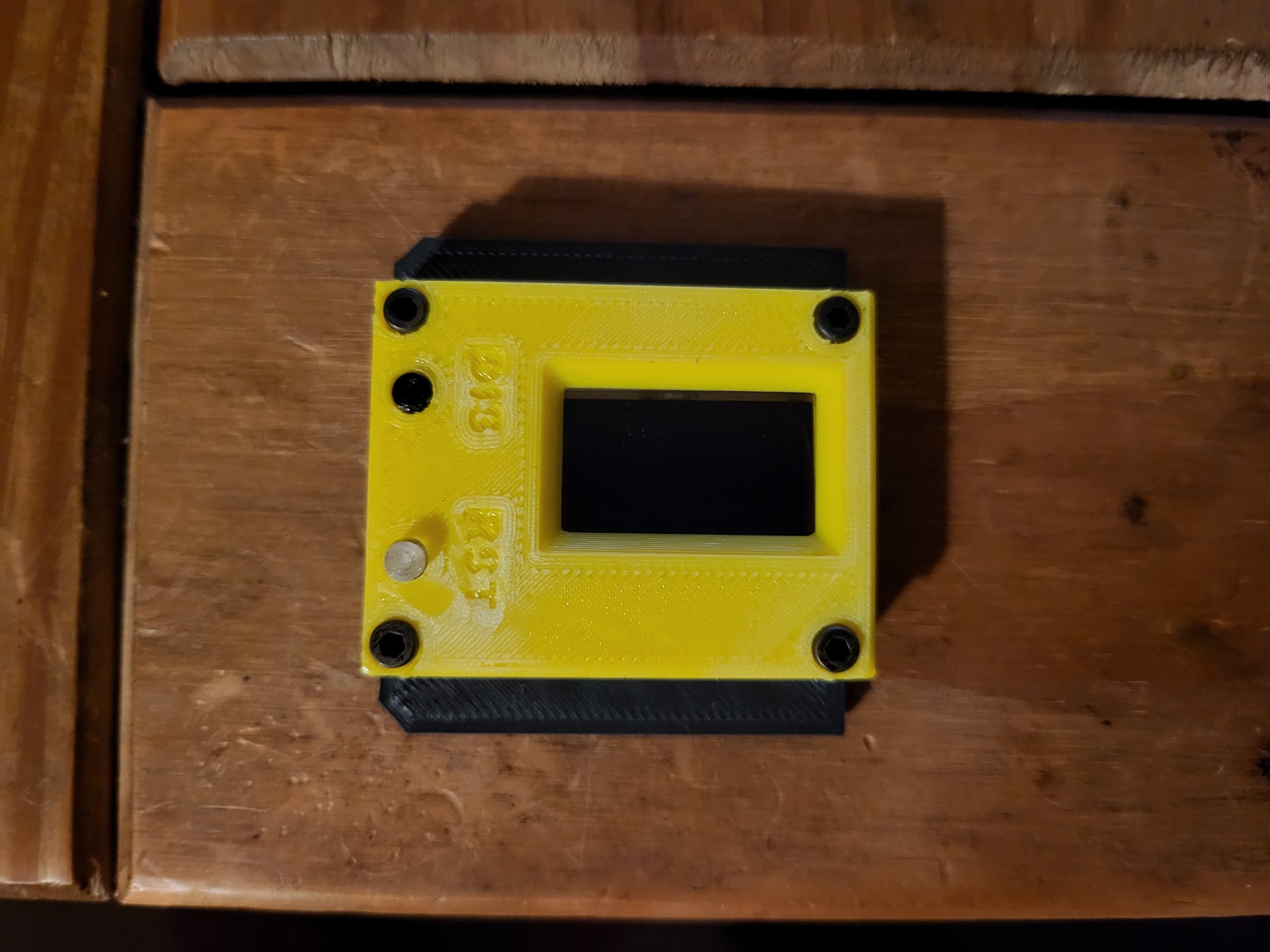

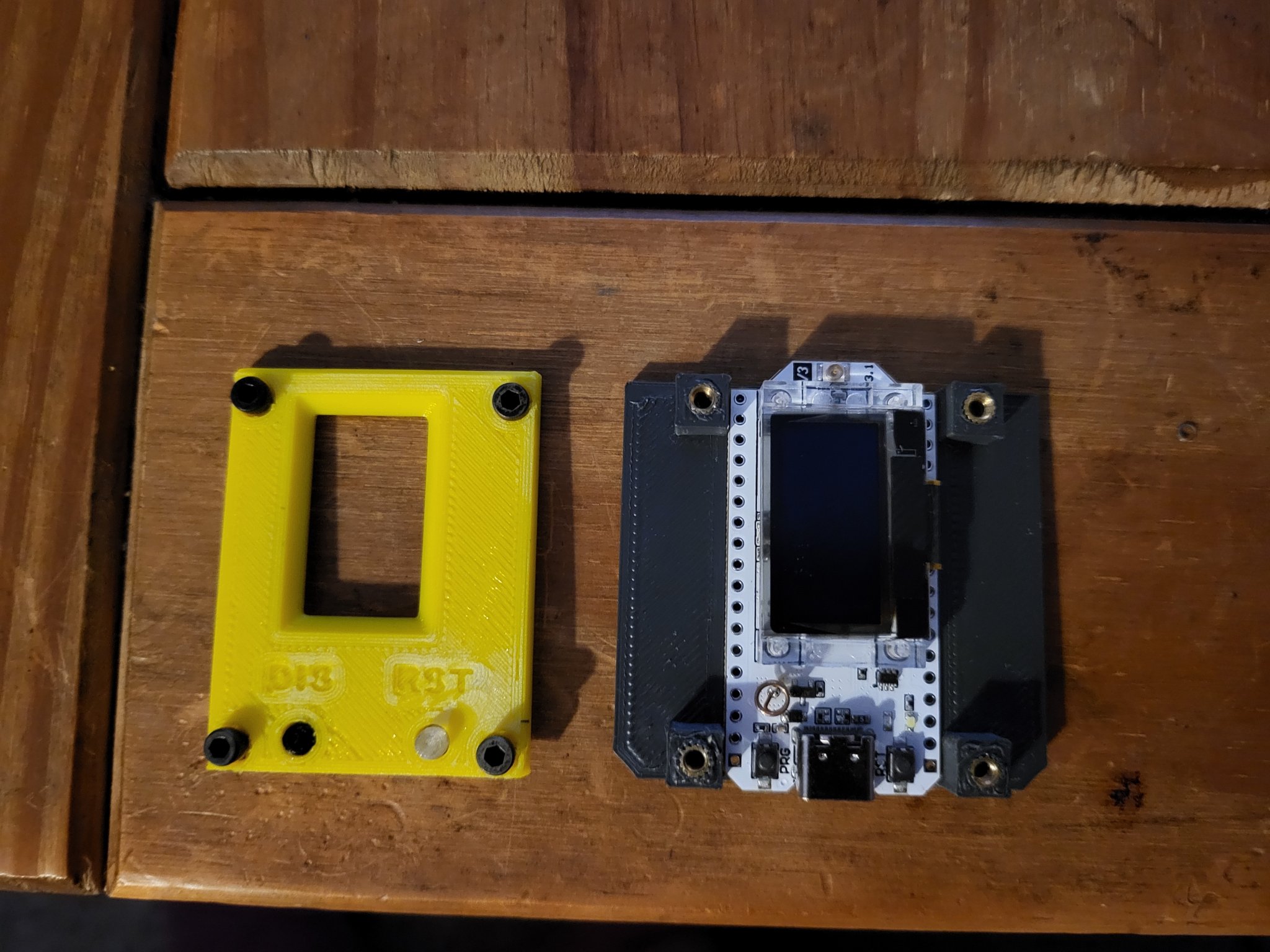

Một vỏ bền và nhỏ gọn để chứa các loại pin pouch có kích thước khác nhau và một bo mạch heltec v3 lora. Bo mạch và nắp được trượt vào trong vỏ và nắp trên kẹp mọi thứ lại với nhau bằng hai đinh vít m2. 5. Tôi thiết kế cái này để các bo mạch khác nhau có thể có các bộ giữ và nắp được làm để trượt vào thân chính. Không có tùy chọn gắn kết tốt cho bo mạch heltec v3, vì vậy tôi đã chọn tháo rời giá đỡ màn hình và đặt bộ giữ bo mạch ở phía sau bo mạch, căn chỉnh các lỗ vít của giá đỡ màn hình, bo mạch và bộ giữ rồi thay thế các vít. Với các chân nút được lắp vào nắp, cái này được vặn vào các chỗ lắp đồng ở trong bộ giữ, điều này siết chặt lại thành một đơn vị rất an toàn và chắc chắn. Cái này sau đó có thể được trượt vào trong vỏ chính. Thiết kế này có nghĩa là bạn có thể in các nắp có màu khác nhau cho bo lora để dễ dàng xác định các nút của bạn. Ngoài ra, việc in chân nút cho nút Reset bằng PLA trong suốt cho phép đèn báo hiển thị xuyên qua. Cũng có một tùy chọn không có màn hình để che giấu những sai lầm của bạn... Tôi đã in mọi thứ bằng ABS ngoại trừ chân trong suốt PLA và các nắp PLA. Các chỗ lắp đồng 2. 5mm nên được sử dụng trong bộ giữ và vỏ:

Và các bu lông lục giác 2. 5mm làm phụ kiện:
