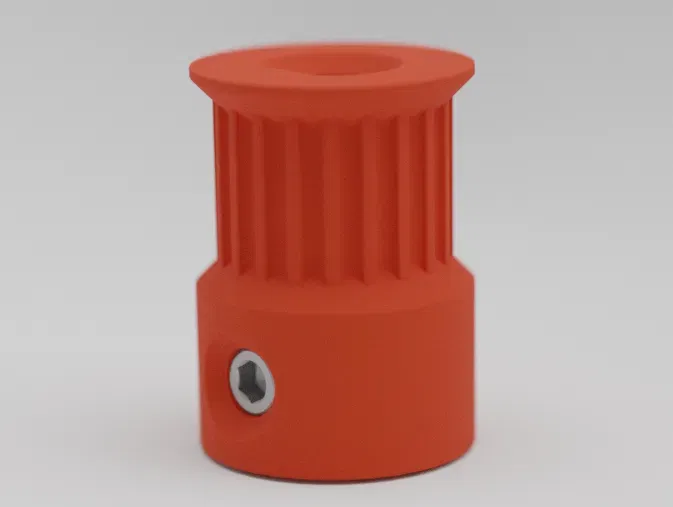

Bánh đai GT2 hình involute cho máy in 3D

Đã có các triển khai hoạt động của 'pulley gt2' có sẵn. Tuy nhiên, các triển khai đó chủ yếu dựa trên SCAD, điều này dẫn đến các tệp lưới. Nếu bạn muốn mô hình hóa các phần của dự án trực tiếp trong Fusion 360, thì điều này là dành cho bạn!

Bất kể nền tảng lý thuyết của thiết kế này, nó nên hoạt động tốt cho tất cả các nhu cầu pulley gt2 của bạn.

Bạn có thể thay đổi thiết kế thông qua tính năng Tham số Người dùng của Fusion. Nhưng hãy cẩn thận khi tăng số lượng rãnh. Vì lý do nào đó, Fusion gặp khó khăn với những thay đổi lớn như từ 20 đến 80 nhưng hoạt động tốt với 20 đến 50 đến 80.

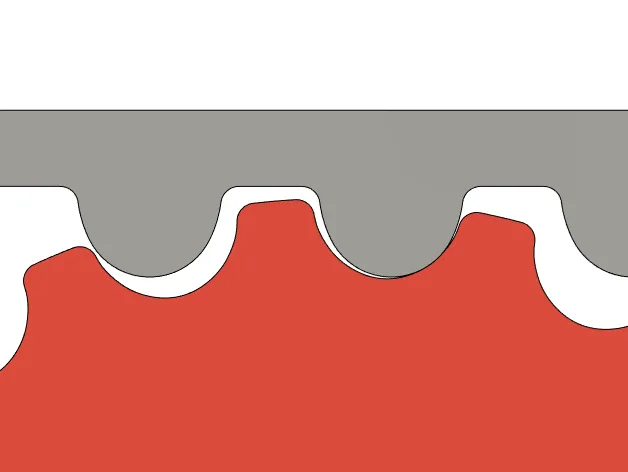

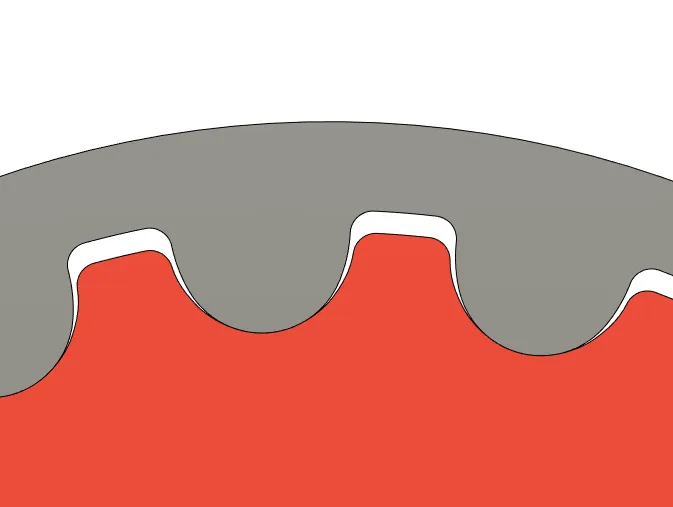

Tôi đã mất một khoảng thời gian khá lâu để hiểu về toán học đằng sau các rãnh. Trái ngược với niềm tin phổ biến, hình dạng không chỉ là một hình ảnh ngược của các răng đai. Đối với một đai quấn quanh một pulley, nó sẽ như vậy, nhưng vì một đai rời khỏi pulley tại một số điểm, có một vấn đề xuất hiện. Lý do là, đai và pulley di chuyển chính xác cùng một khoảng cách, đai theo một đường thẳng - đến hoặc đi xa khỏi bánh xe - và pulley theo một quỹ đạo tròn quanh tâm của nó. Hình dạng của các rãnh phải tính đến sự thay đổi về khoảng cách và hướng đến đai. Khái niệm toán học để mô tả sự thay đổi tương đối này được gọi là 'involute'. Hãy xem tệp Fusion 360 đính kèm để hiểu cách nó hoạt động.

Nếu bạn có bất kỳ nghi ngờ nào về hình dạng răng này, tôi rất muốn thảo luận về chúng trong phần bình luận. (ví dụ: bề mặt tiếp xúc so với khoảng cách)

Cài đặt In ấn

Phần quan trọng của các pulley này là hình học răng, điều này may mắn là có thể in được với 0.4 mm vòi phun tiêu chuẩn. Các phần nhô ra được thiết kế với góc 50 độ, vì vậy chiều cao lớp lên đến 0.3 mm sẽ không thành vấn đề.

Kích thước

Các tệp được cung cấp chủ yếu chỉ nhằm mục đích là ví dụ, tuy nhiên ở đây bạn sẽ tìm thấy kích thước liên quan của chúng.

Ghi chú

Nếu bạn gặp vấn đề với độ tròn của những bản in này, hãy xem xét 'sửa lỗi nghiêng' từ phía cơ khí hoặc phần mềm.
