Đồng hồ nhị phân trong chai thủy tinh

Đồng hồ trong chai

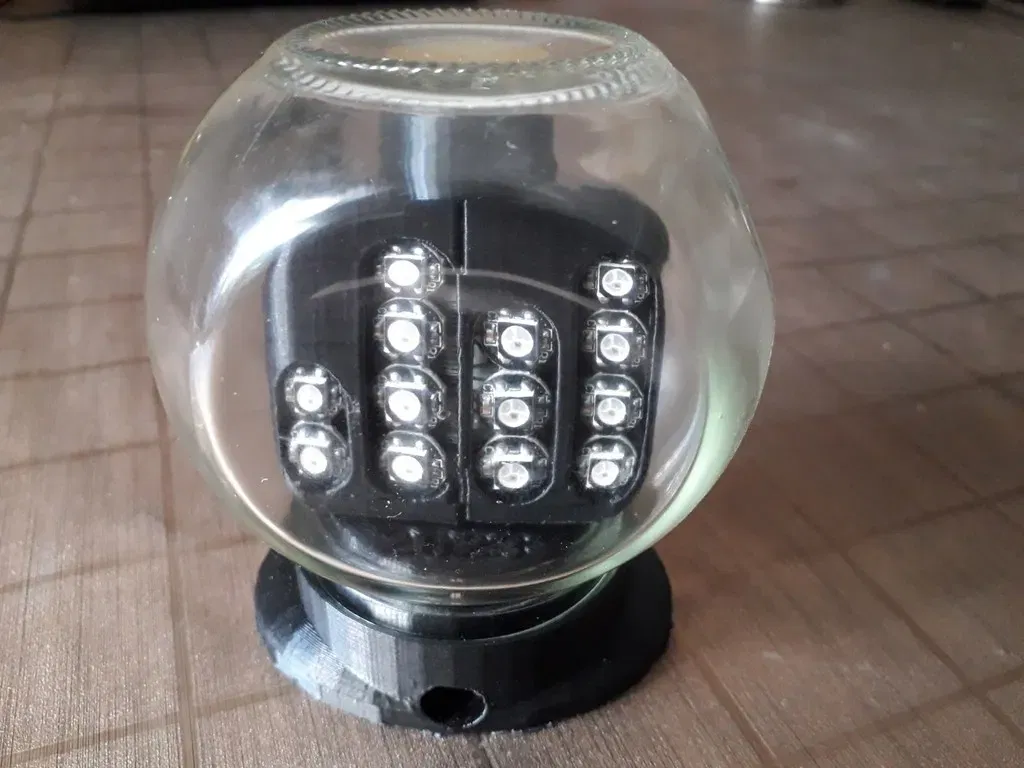

Đồng hồ nhị phân được xây dựng trong một container bằng kính Pepco/Poundland SKU 34705101. Nó có 13 đèn LED WS2812B để hiển thị thời gian mã nhị phân. Khi chạm vào mặt kính, Arduino nhận được một ngắt đánh thức từ cảm biến chạm TTP223, thức dậy từ chế độ ngủ, đọc chip giữ thời gian DS1302 và hiển thị thời gian trên chuỗi LED WS2812. Chờ 2 giây, tắt nguồn WS2812, quay trở lại chế độ ngủ để tiết kiệm pin. Trong chế độ này, mức tiêu thụ khoảng 30 uA, có nghĩa là pin có thể hoạt động khoảng

50000 giờ làm việc (nhiều năm lý thuyết) với một lần sạc. Màu sắc của WS2812 có thể điều chỉnh tự do trong chương trình Arduino, mặc định là đỏ

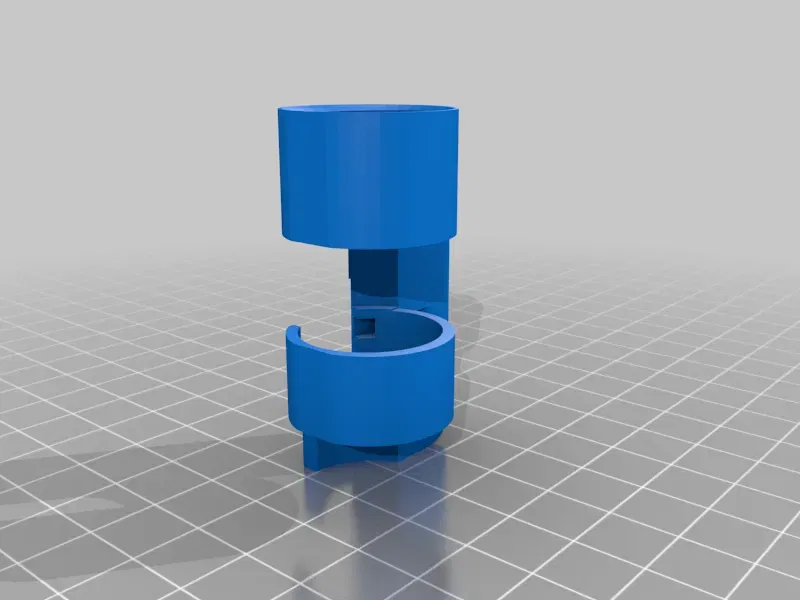

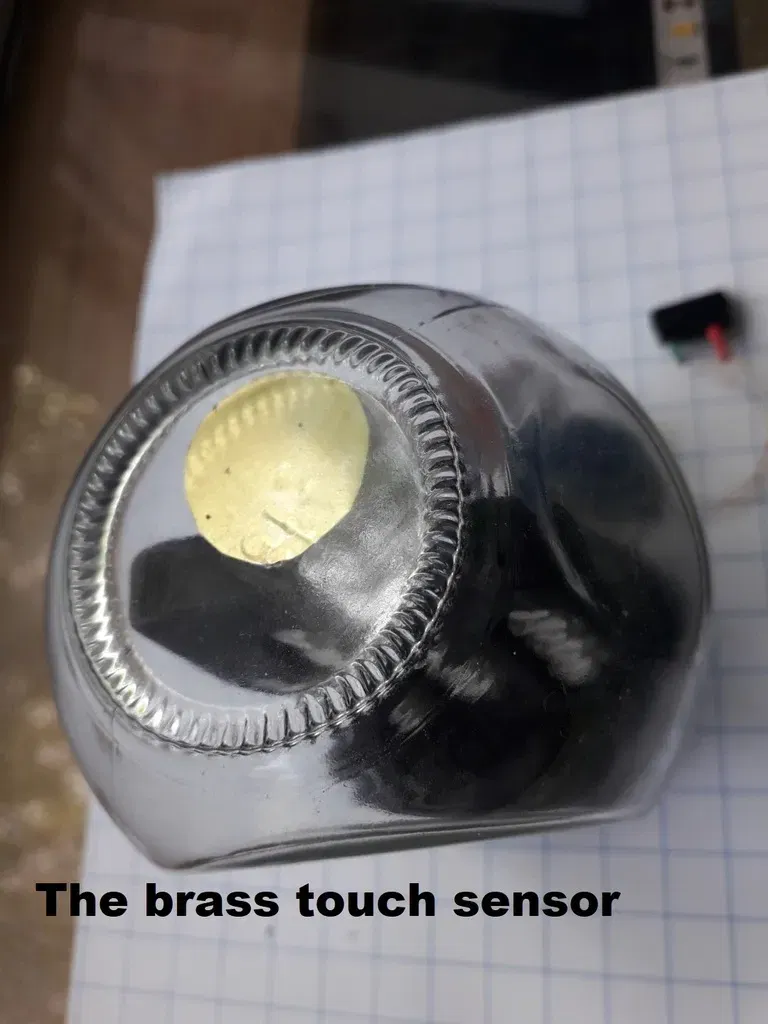

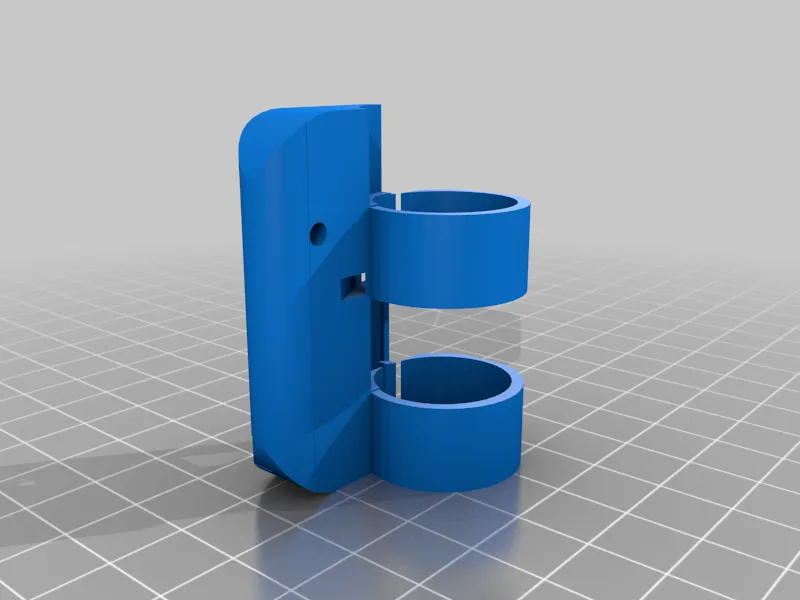

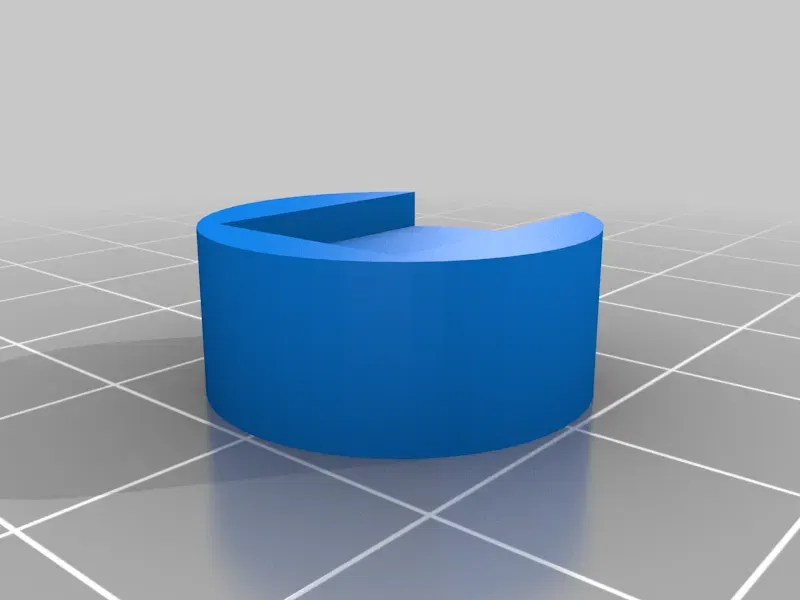

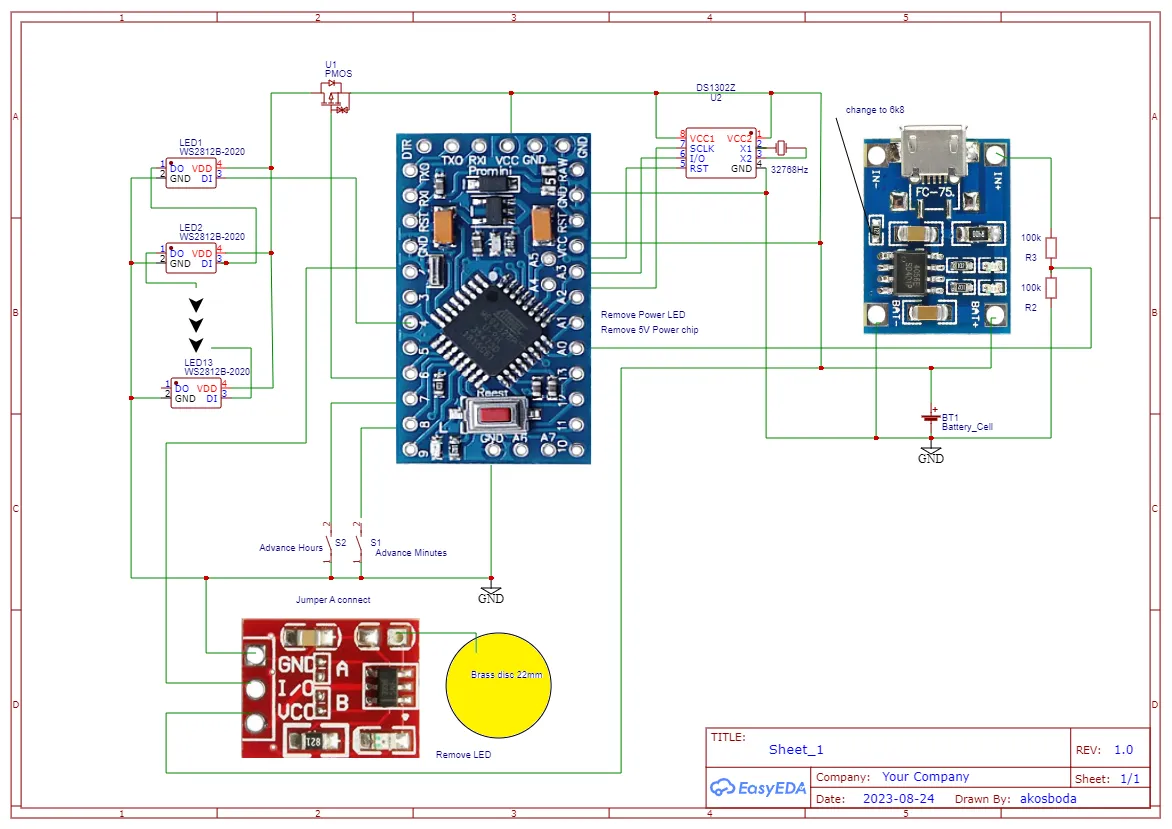

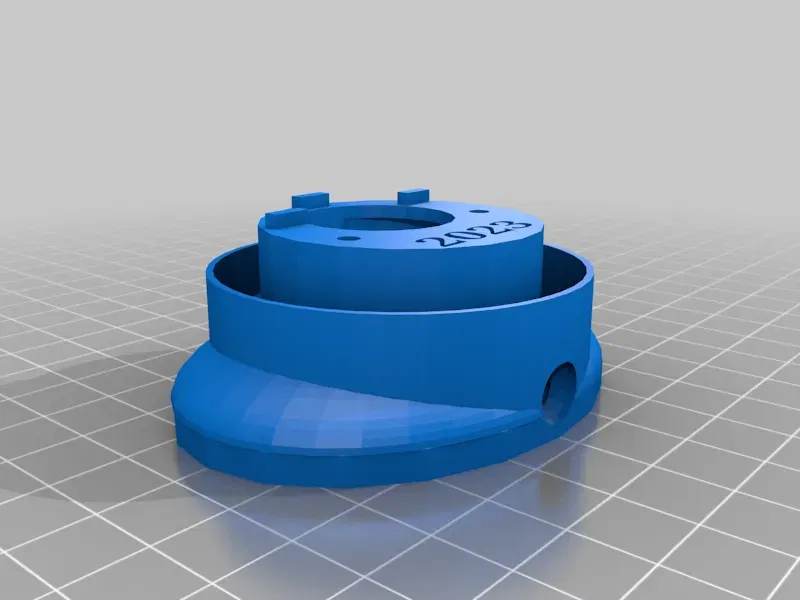

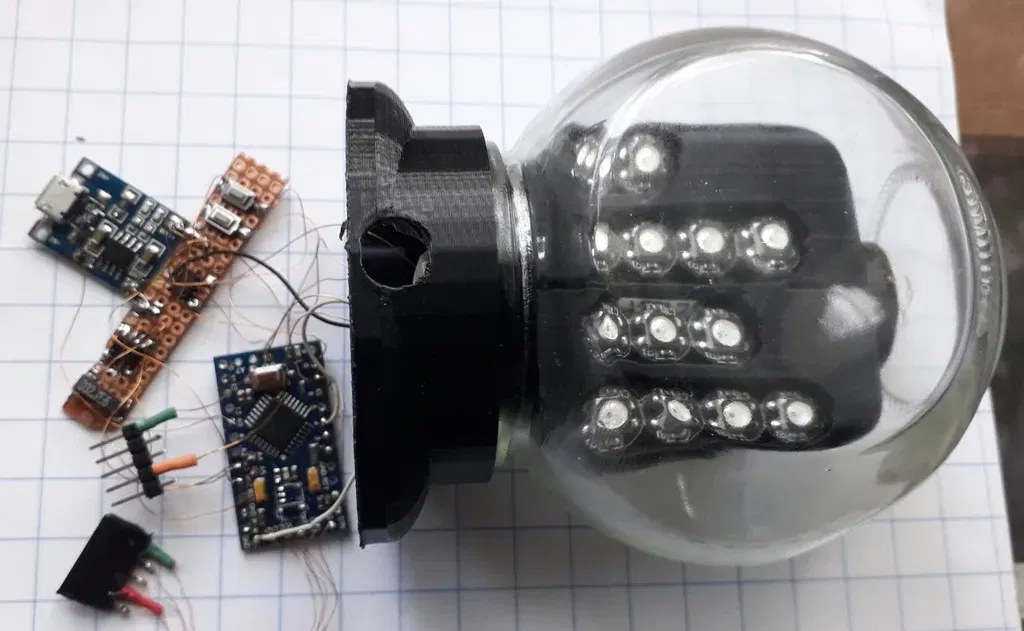

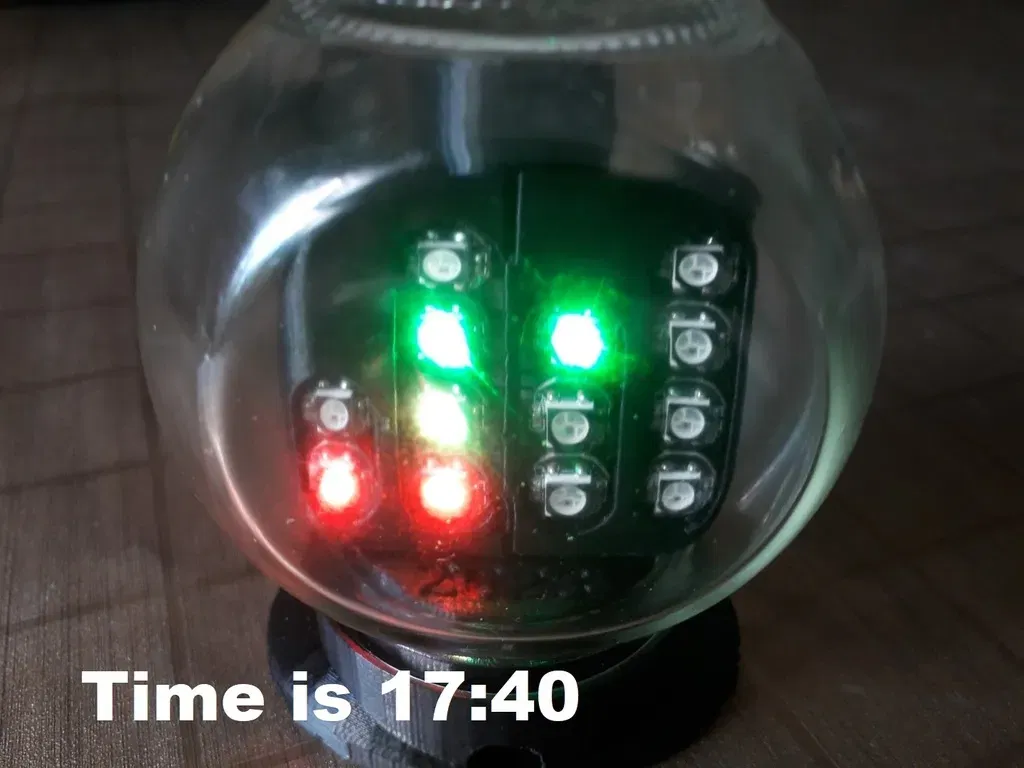

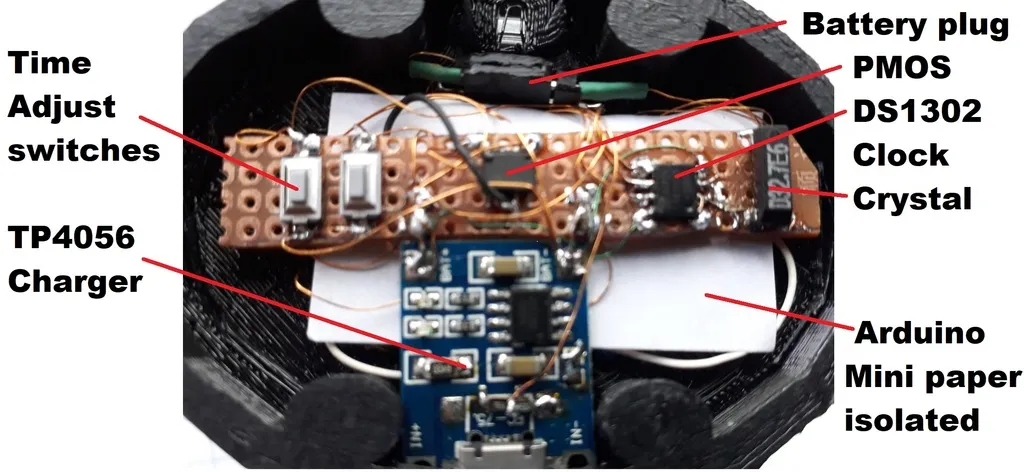

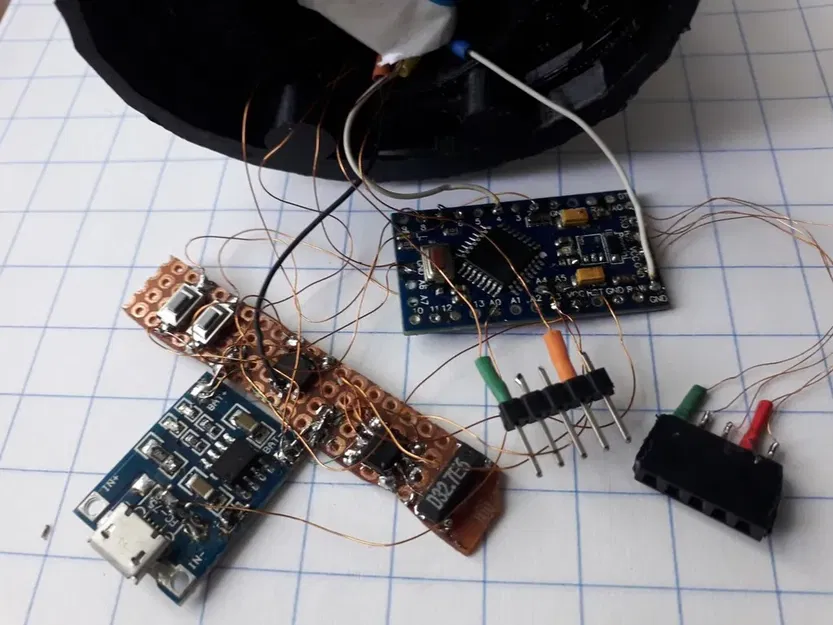

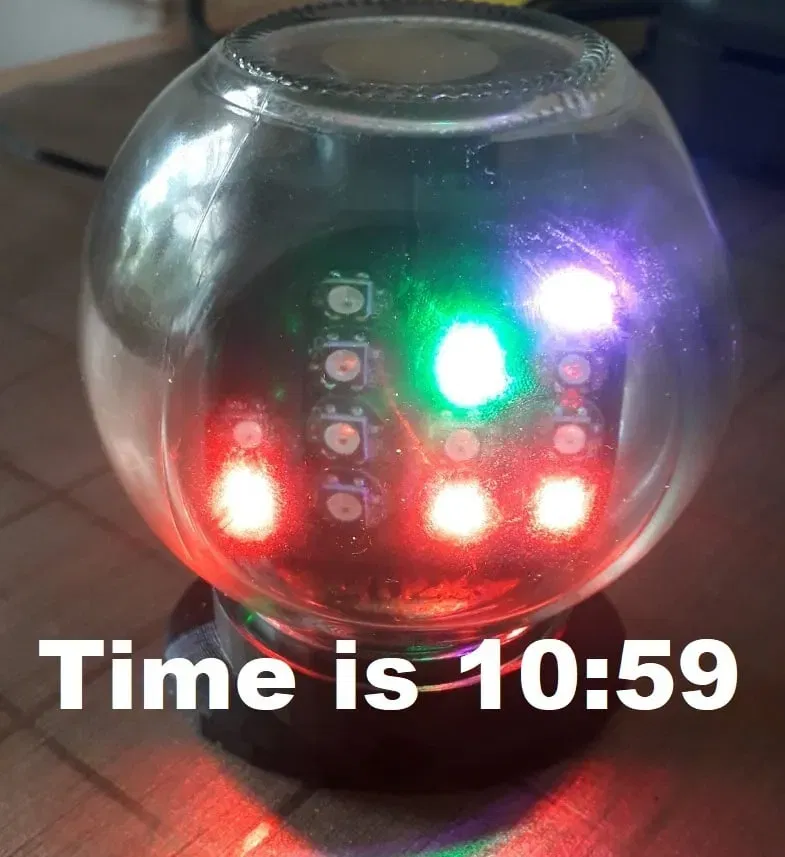

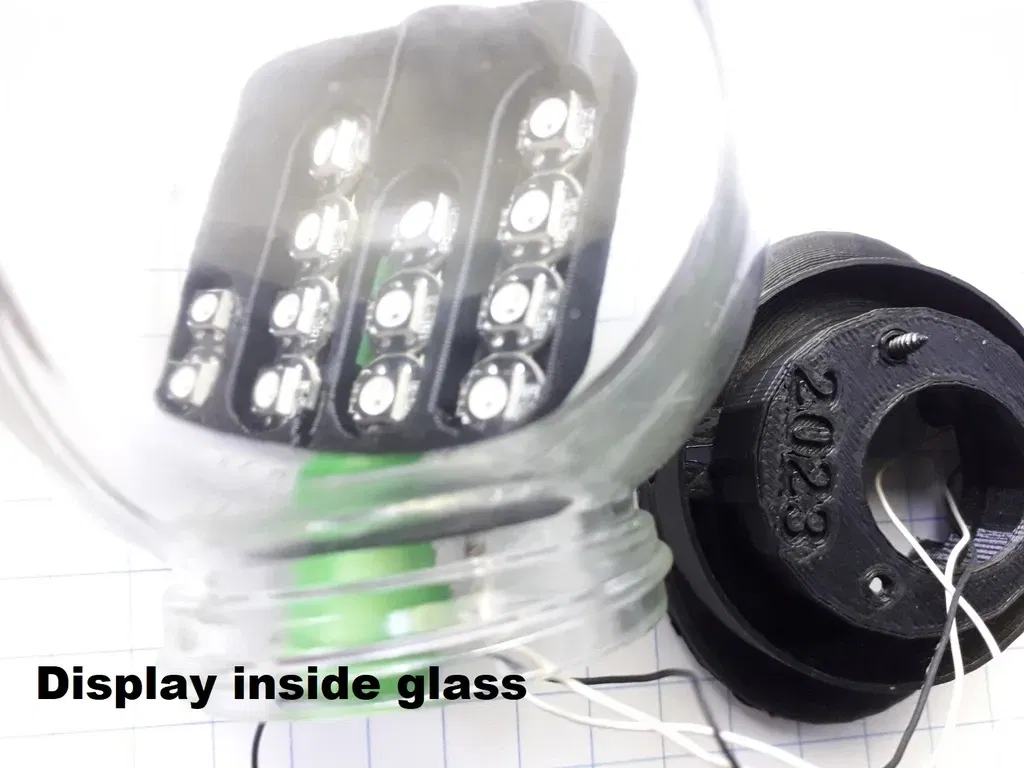

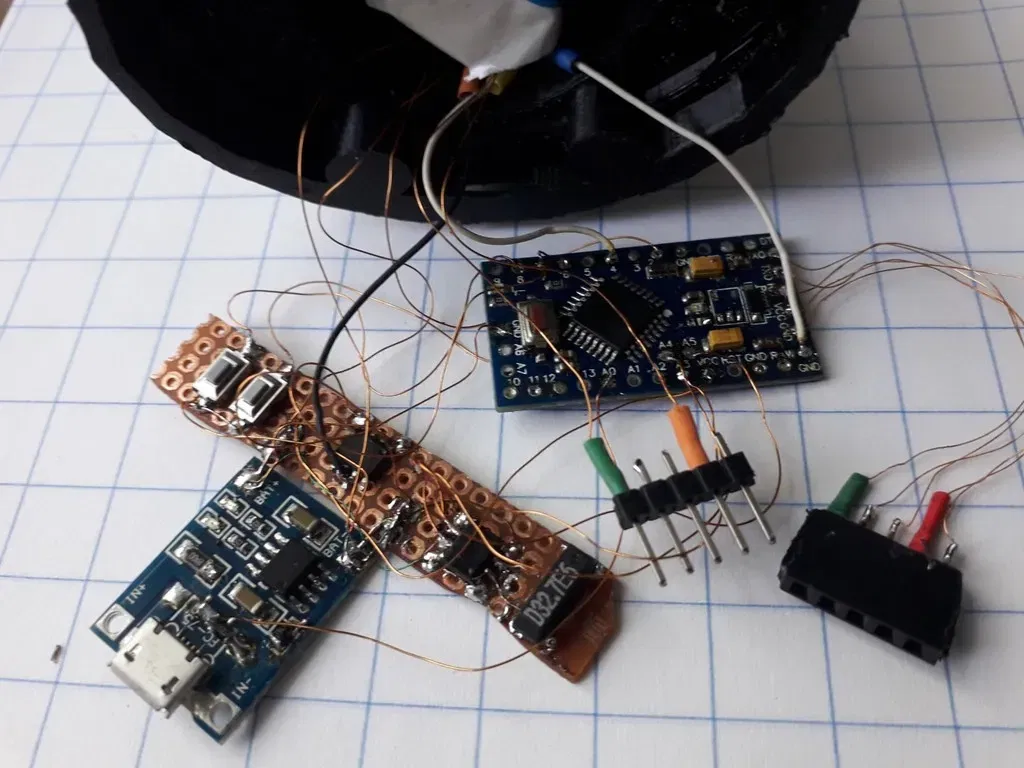

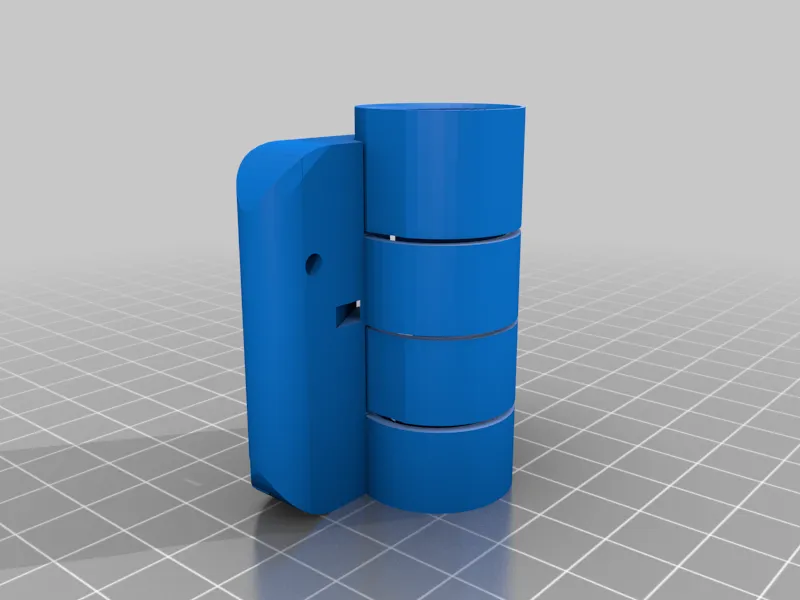

cho 1, vàng cho 2, xanh lá cho 4, xanh dương cho 8 trọng số nhị phân. Để đọc thời gian, bạn cộng các trọng số theo chiều dọc. Khi bộ sạc được kết nối, màn hình luôn sáng. Chuẩn bị: Hàn 4-4-3-2 mảnh PCB WS2812B lại với nhau, tất cả Vcc và Gnd song song, DO đến DI tiếp theo. Chuỗi 13 LED như sau: phút 1-2-4-8-10-20-40 đến giờ 1-2-4-8-10-20 tất cả nối tiếp. TTP223: Cắt một tấm đồng hoặc kim loại khác có đường kính 22mm và hàn nó bằng một dây rất ngắn vào chân 3 của chip TTP223. Điều này tăng độ nhạy. Làm cầu nối A (đầu ra thấp hoạt động). Gỡ bỏ LED hoặc điện trở của nó. TP4056: Gỡ bỏ/thay thế điện trở 1k2 bằng 6k8. Hàn 2 điện trở 100k giống nhau vào đầu vào USB + bên GND tạo thành bộ chia điện áp 1/2 cho Arduino A0. Arduino Mini: Gỡ bỏ LED nguồn hoặc điện trở của nó. Gỡ bỏ chip LDO 5V không sử dụng để tránh rò rỉ điện. Xây dựng: In các bộ phận 3D. Giá đỡ màn hình có thể gập lại xung quanh ống pin 18650 và chỉ có thể đi qua cổ chai khi gập lại. Chèn (dán) các đèn LED WS2812B có dây, ở trên cùng là TTP223 có dây và gập hai nửa lại với nhau để chèn vào trong kính. Khi ở bên trong, mở ra đến chiều rộng tối đa và gắn vào đáy in 3D bằng 2 vít. Sử dụng ngón tay của bạn trong ống pin để định vị màn hình, để làm cho bước này dễ dàng hơn. Cần một chút kiên nhẫn. Kết nối phần còn lại, tải chương trình, chèn pin vào ống, kiểm tra mức sạc pin. Bạn có thể dán (keo epoxy) bảng mạch sạc vào vị trí khi đã sẵn sàng và hoạt động. Giữ ngón tay của bạn trên kính giữ cho màn hình sáng, từ từ tăng cường độ lên tối đa. Điều chỉnh thời gian: không có bộ sạc, giữ và nhấn công tắc điều chỉnh, chạm vào kính để bật màn hình, thời gian sẽ tiến bộ miễn là bạn giữ nút. Bình kính có đường kính 80mm với miệng mở 40mm. Vì lý do nào đó, xuất tệp PDF từ Easy Eda có lỗi, hình ảnh Arduino bị lệch. Xem jpg giống nhau. Cập nhật 19 tháng 10 năm 2023: Một số chip WS2812B yêu cầu một khoảng thời gian trễ sau khi bật nguồn, vì vậy vui lòng thêm sau mỗi digitalWrite(6, 0); delay(10);
