Giá đỡ cảm biến Z và thermistor cho máy in Voron Switchwire

Điều này là gì?

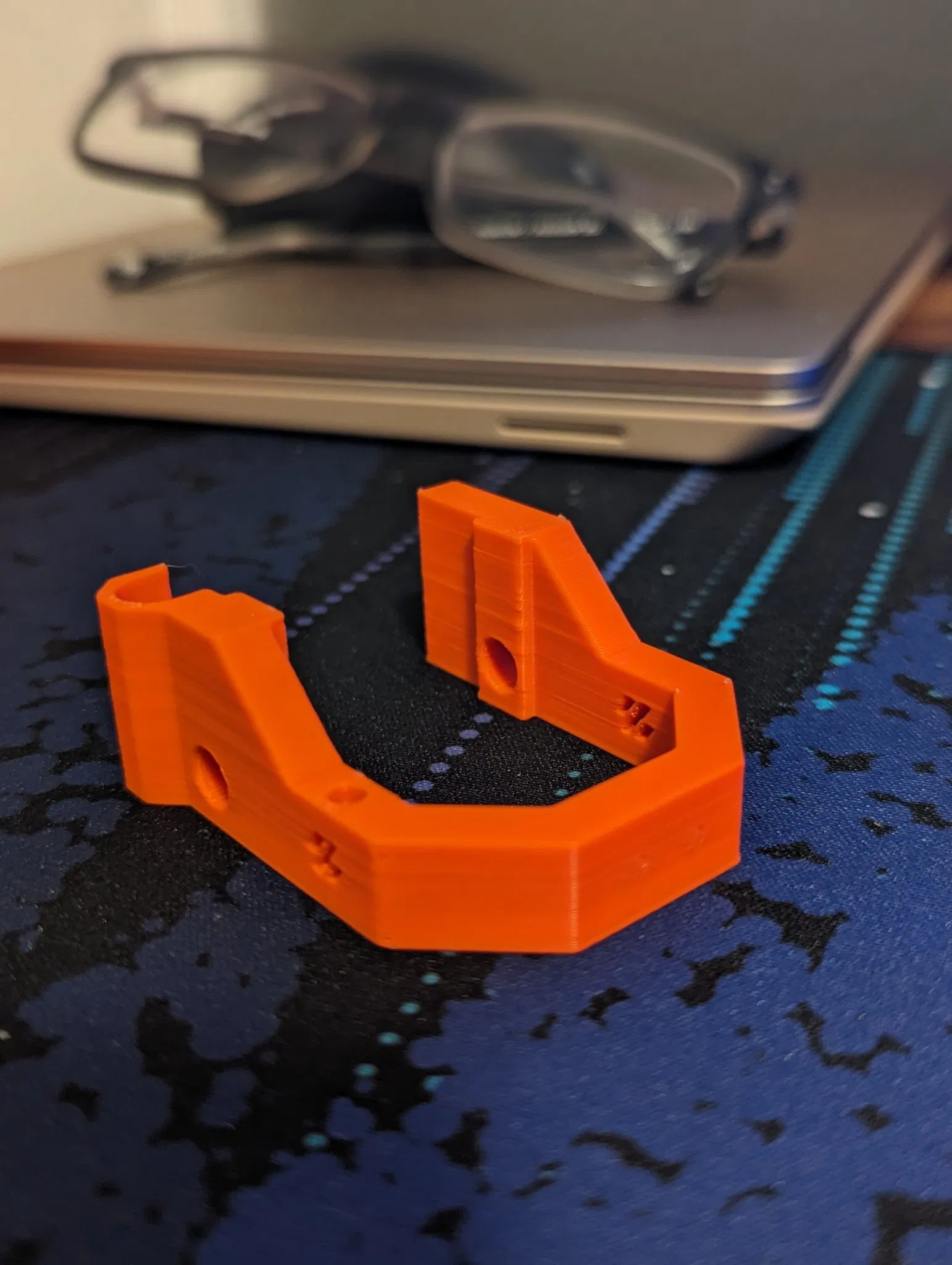

Mod này thêm vào những cải tiến nhỏ về chất lượng cuộc sống cho bất kỳ Voron Switchwire nào (hoặc thực sự bất kỳ máy in nào dựa trên 3030):

• Đầu dừng Z được gắn cứng cáp xa khỏi bàn in
• Điểm gắn cảm biến nhiệt độ buồng xa các thành phần sinh nhiệt (như bộ điều khiển bước của đầu đùn trên nhiều bảng công cụ)
• Một hướng dẫn cáp nhỏ nếu bạn chạy dây lên đến đỉnh khung của bạn (các ví dụ bao gồm dải LED, dây CAN hoặc camera, cảm biến nhiệt độ và đầu dừng)

Tại sao tôi muốn điều này?

Trong khoảng một năm in ấn trên Voron Switchwire của tôi, tôi thấy nó là một máy rất có khả năng. Tuy nhiên, nó không thiếu một lỗi nhỏ mà luôn khiến tôi khó chịu trong thời gian sử dụng máy của mình và đã truyền cảm hứng cho mod này:

• Nó phụ thuộc vào một đầu dừng ảo (cảm biến cảm ứng hoặc Klicky), trên một bàn in sử dụng nam châm tích hợp.

Cảm biến đó, bất kể độ nhạy, chất lượng xây dựng hoặc độ bền như thế nào, có thể gặp khó khăn vì không có điểm tham chiếu "không" cố định. Các nam châm có thể gây cản trở cho cảm biến cảm ứng BOM, Beacon, v.v. Sự giãn nở nhiệt của bàn in hoặc sự trôi của cảm biến có thể làm sai lệch kết quả. Nếu sai lệch quá nhiều, các bản in của bạn sẽ bị ảnh hưởng.

Bất kỳ một trong những vấn đề này đều có thể gây khó chịu, tuy nhiên, việc nhìn vào các mẫu máy in Voron khác cung cấp một phương pháp để ít nhất cải thiện tình hình. Trên các mẫu Trident và 2.4, một số vấn đề này được giải quyết bằng cách có một đầu dừng cố định VÀ một cảm biến. Mod này cố gắng cung cấp sự điều trị tương tự cho Switchwire.

Tôi cần gì?

• Công tắc vi mô Omron D2F - Số lượng 1
• T-nuts M5 3030 - Số lượng 2
• Vít M5x10 - Số lượng 2
• (Tùy chọn) Cảm biến nhiệt độ rộng 3mm - Số lượng 1

Cách cài đặt?

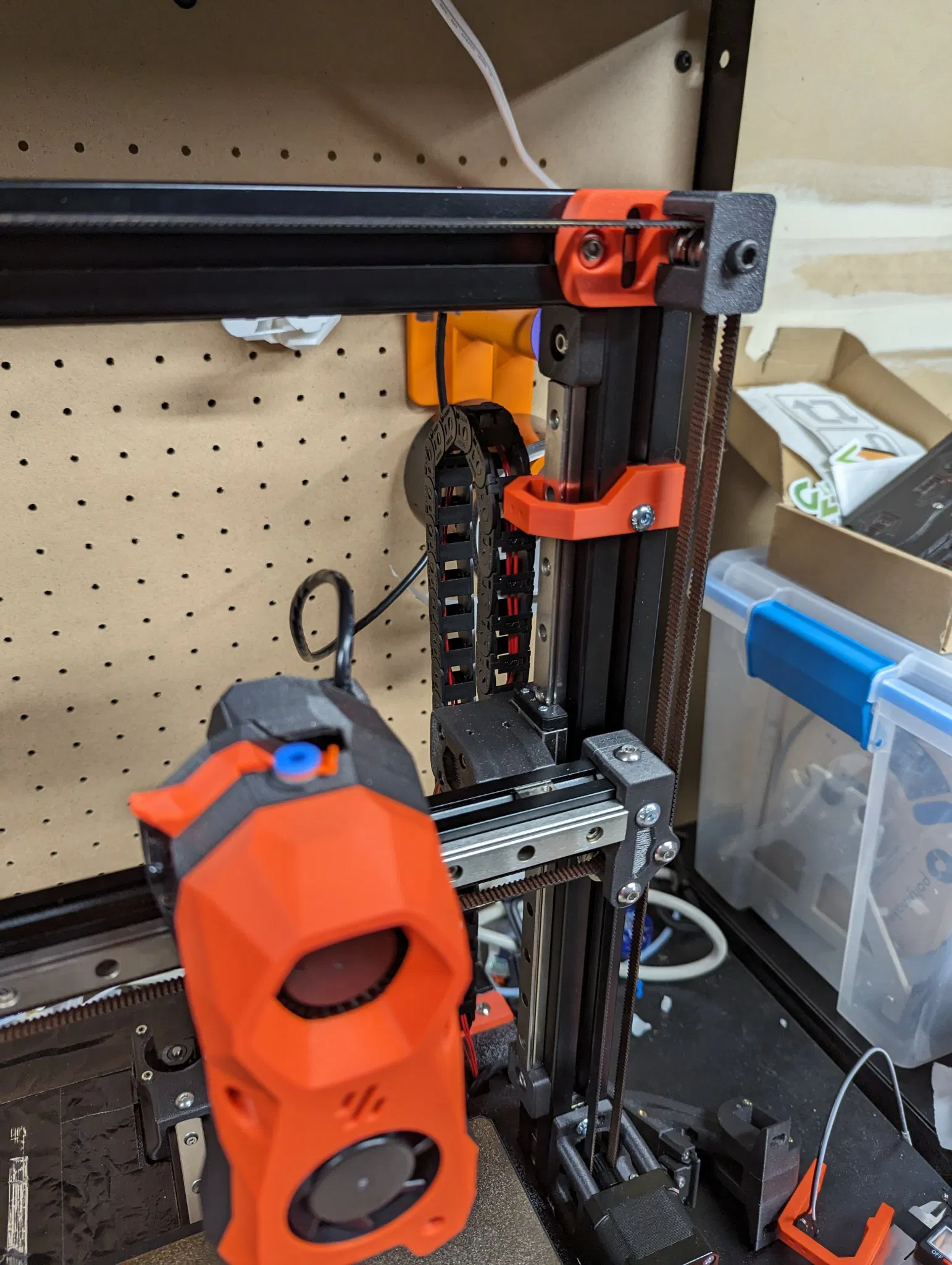

Tôi khuyên bạn nên cài đặt mod này quanh Z 200mm ở bên phải của khung. Ở vị trí này, bạn gần với chuỗi cáp Z nhưng nên có một chút khoảng trống.

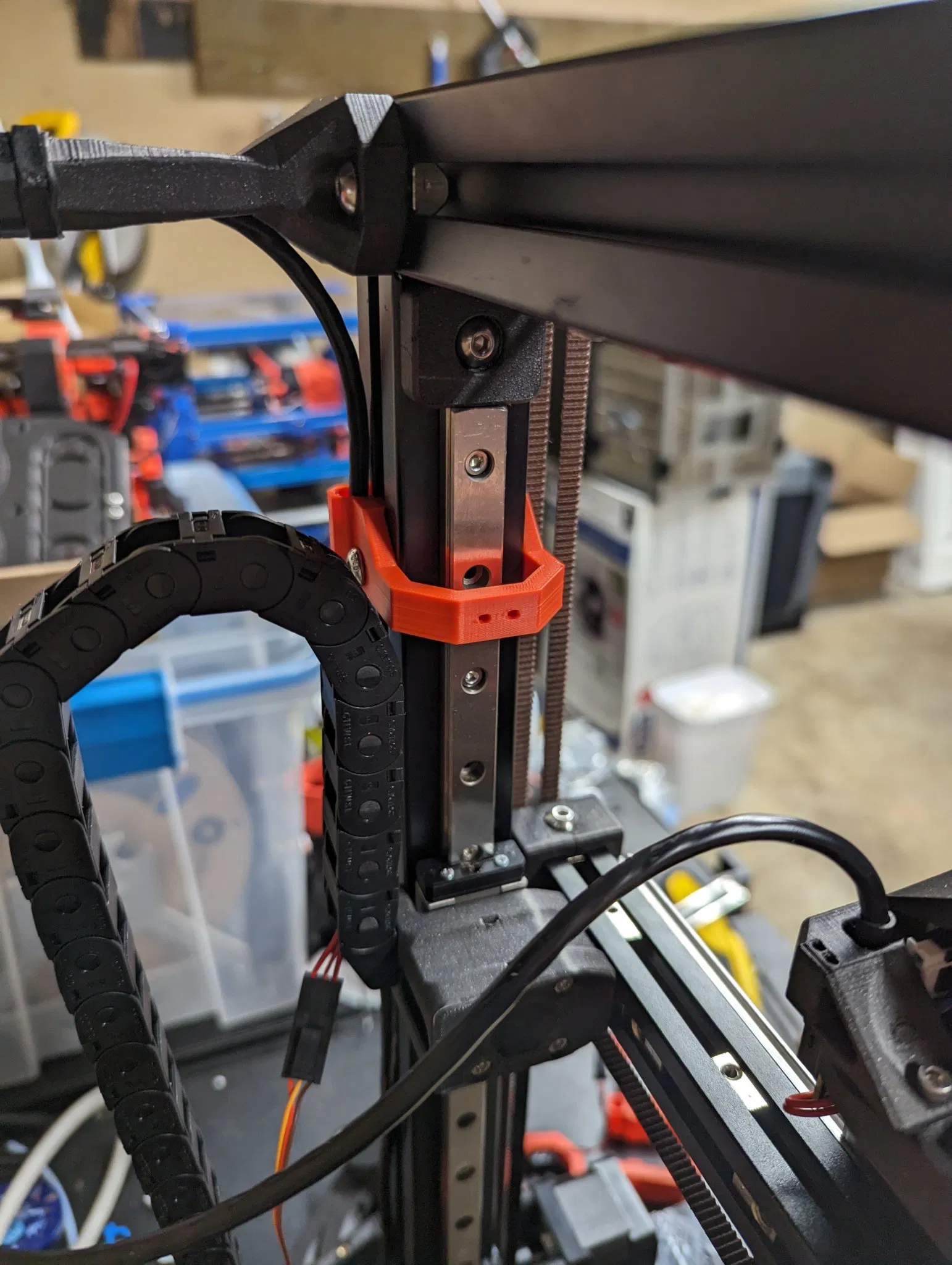

Đối với việc đi dây cảm biến nhiệt độ và công tắc, tôi khuyên bạn nên chạy dây lên trên rồi qua kênh cáp, để tránh bị mắc vào bất kỳ bộ phận chuyển động nào.

Kiểm tra kỹ xem microswitch của bạn có thể được nhấn bởi xe trượt Z trước khi bạn hom!!

Các thay đổi cấu hình cần thiết là loại bỏ dòng cấu hình “virtual endstop” và đặt vị trí endstop Z ở đâu đó khoảng 200 (nếu bạn làm theo khuyến nghị của tôi về vị trí). Ngoài ra, tôi khuyên bạn nên đặt vị trí tham chiếu không ở trung tâm của giường trong phần cấu hình lưới giường của bạn để bạn luôn có một điểm trung tâm cố định để dựa vào.

Từ bây giờ, bạn sẽ cần chạy z_endstop_calibrate thay vì chỉ probe_calibrate, nhưng hãy tận hưởng những gì tôi cảm thấy là một máy in đáng tin cậy hơn!
