Nắp pin 9V với lớp bảo vệ chống bụi

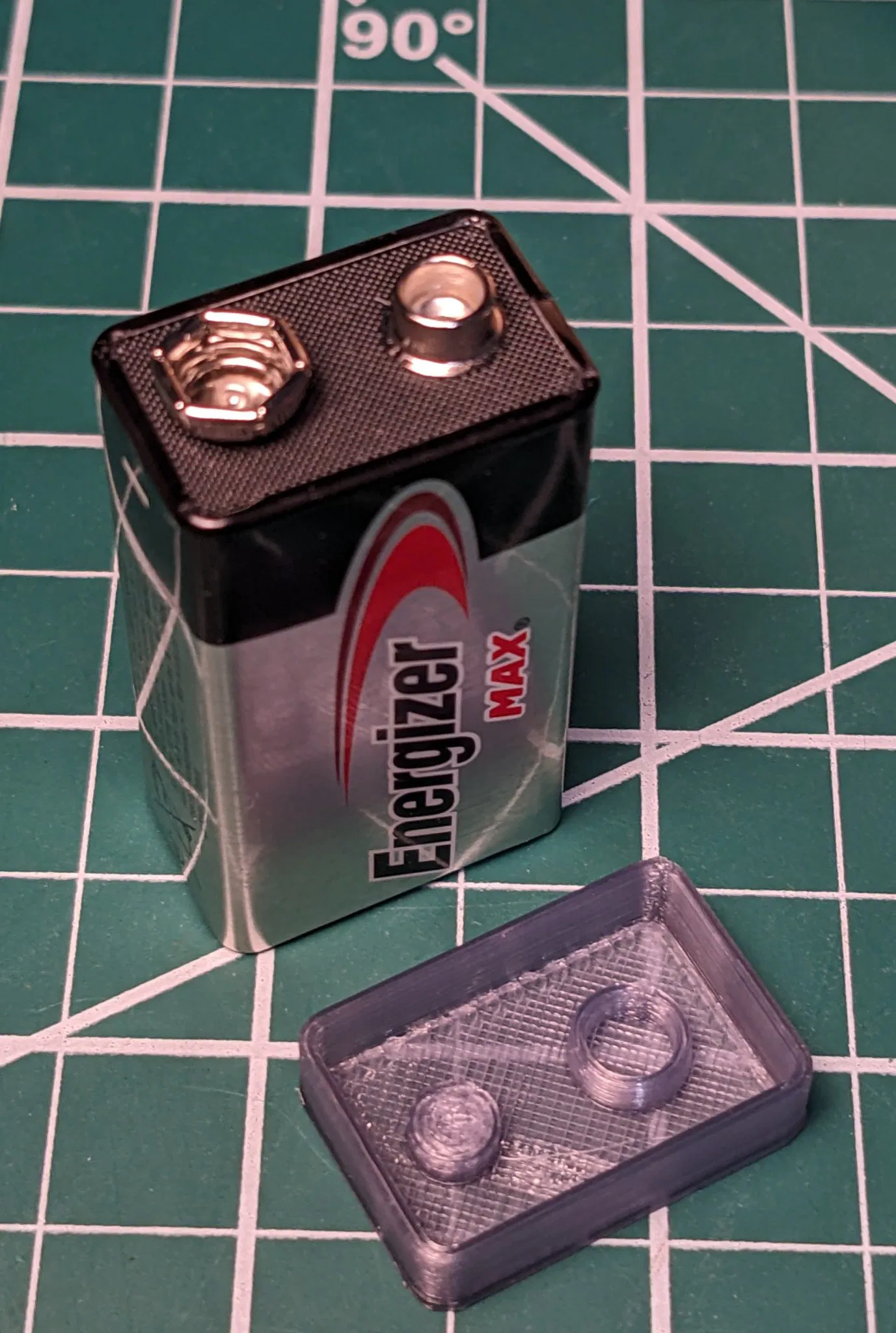

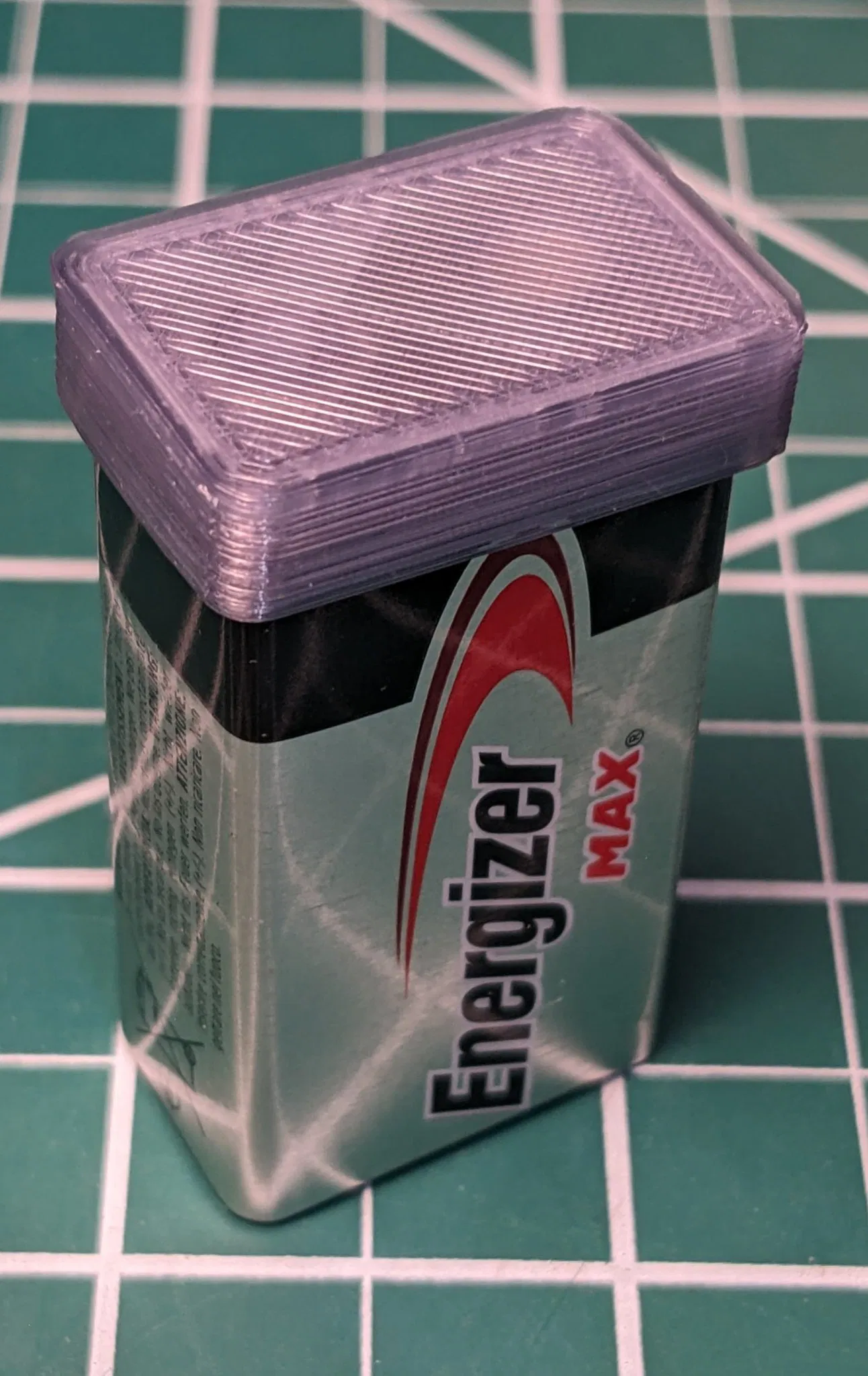

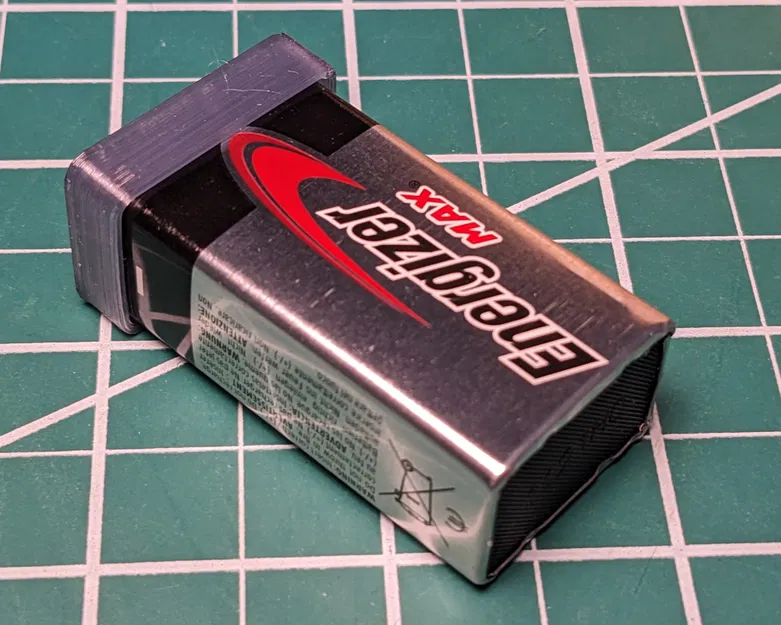

Đây là phiên bản của tôi về nắp pin 9V. Kích thước và hình dạng thô được điều chỉnh từ mô hình của muxbux, nhưng hầu hết các kích thước và sự căn chỉnh đã được thay đổi để phù hợp với máy in và các viên pin của tôi.

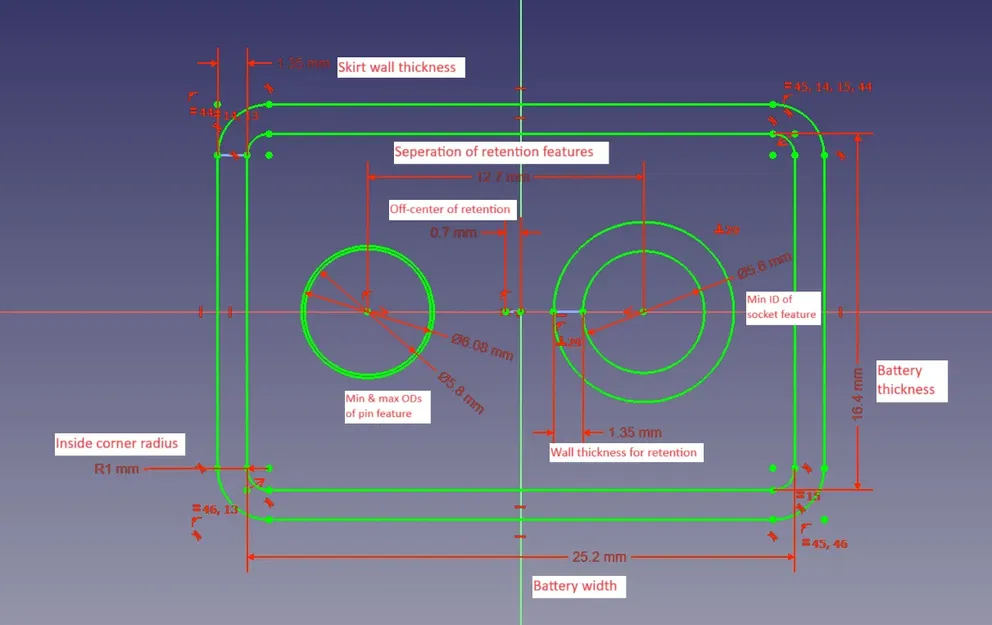

Như một phần của việc sửa đổi mô hình, tôi đã tái tạo nó trong FreeCAD, vì vậy bây giờ toàn bộ mô hình được điều khiển bởi hai bản vẽ mà bạn có thể điều chỉnh để thích ứng mô hình với trường hợp sử dụng của bạn. Đính kèm là hai hình ảnh chỉ ra các kích thước có thể điều chỉnh trong mô hình.

Máy in của tôi có đầu phun 0.6mm, vì vậy điều này được thiết kế xung quanh điều đó. Tất cả độ dày tường đều có thể điều chỉnh, vì vậy bạn có thể làm cho nó chắc chắn hoặc mỏng như bạn muốn. Tôi thấy hình dạng 9V khá không đồng nhất, vì vậy bạn có thể gặp khó khăn trong việc lắp vừa. Phần snap khá đồng nhất, vì vậy bạn chỉ cần điều chỉnh kích thước chân và tham số offset trong các bản vẽ.

Các tệp STEP và STL được cung cấp cho một snap 9V chung với bán kính góc trong 1mm và 2.5mm. Tôi đã thiết kế mô hình 2.5mm để phù hợp với các viên pin Li-Ion 9V Tenergy của tôi. Cũng được cung cấp là một tệp dự án eSlicer với 9 nắp được thiết lập cho máy in Ender 3 của tôi.
