Nắp đậy sau hoàn chỉnh cho máy in MK4

Remix từ Nắp che cáp cho Prusa MK4 phía sau bên trái Tác giả John_Smith

Tác giả KRYS_3D

Lượt tải
72
Lượt thích
20
Lượt coi
704
Bình luận
3

File 3 2,6 MB

  • Capot_arriere_final_V1_1767128202.stlSTL · 1,5 MB
  • MK4_capot_arri_re_Final_1767128203.f3dF3D · 1.011,4 KB
  • Capot_arriere_final_V1_1767128204.3mf3MF · 103,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Ce capot s'imprime verticalement sur le plateau avec 1 périmètre, pas de couche supérieure, et pas de couche inférieure

CHÚ Ý, nếu bạn chưa đặt Khay trung tâm/nhà tổ chức cáp cho Prusa MK4

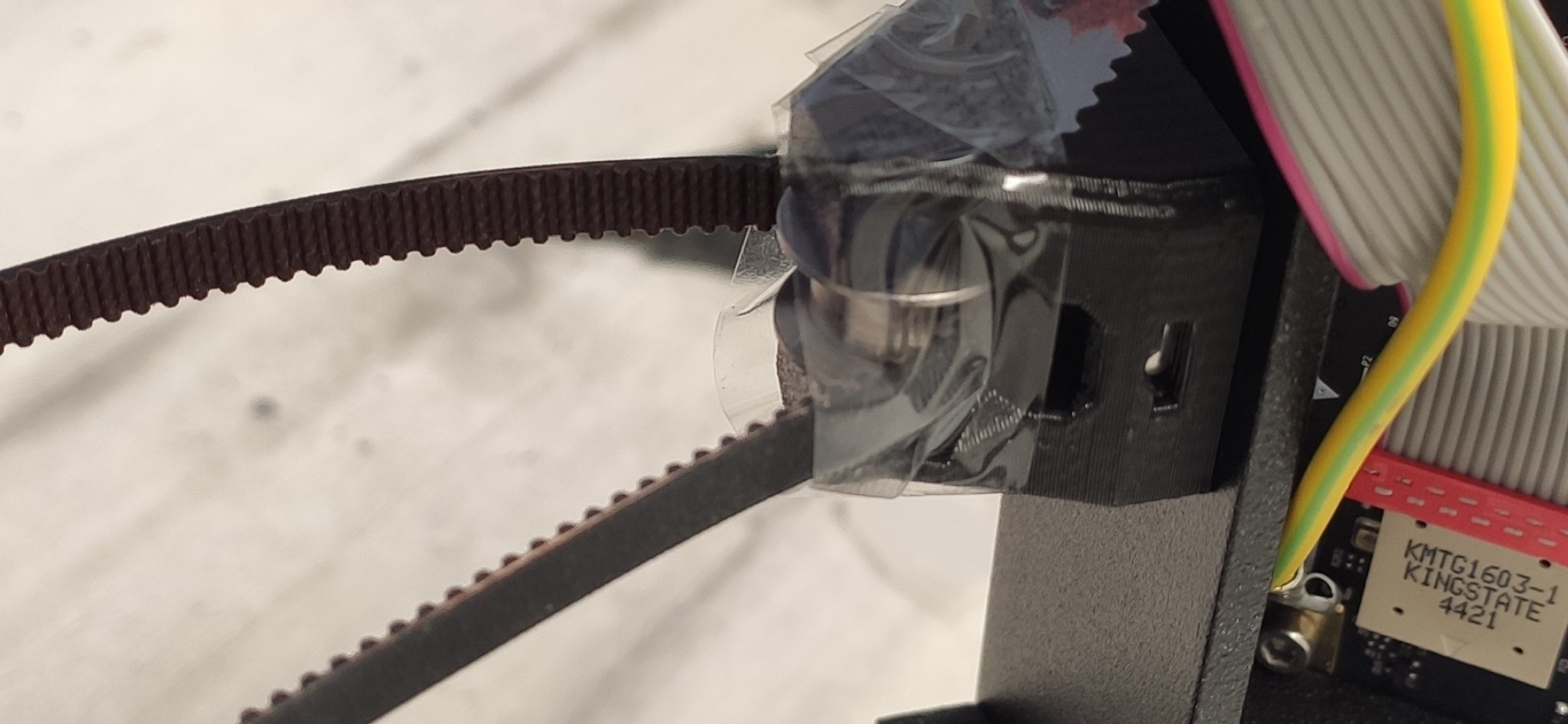

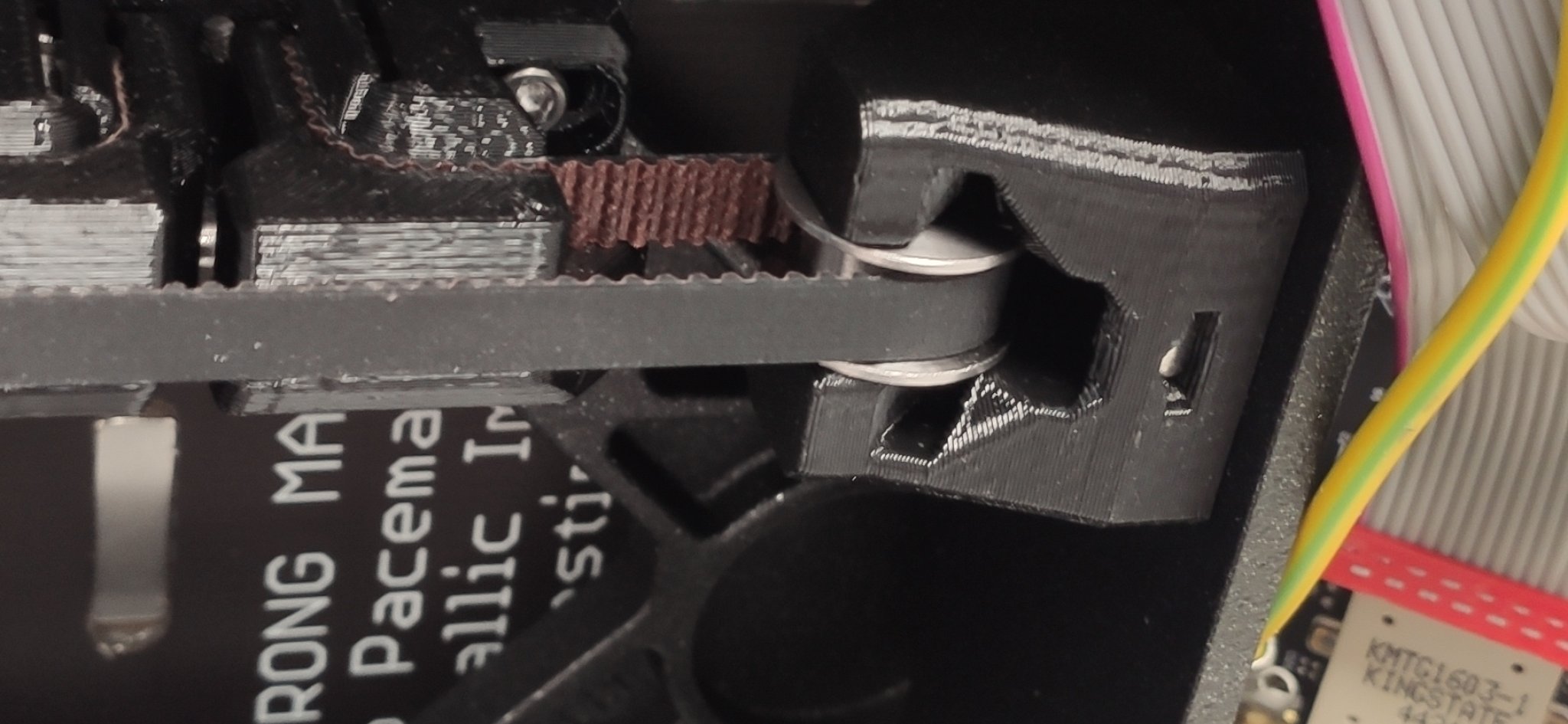

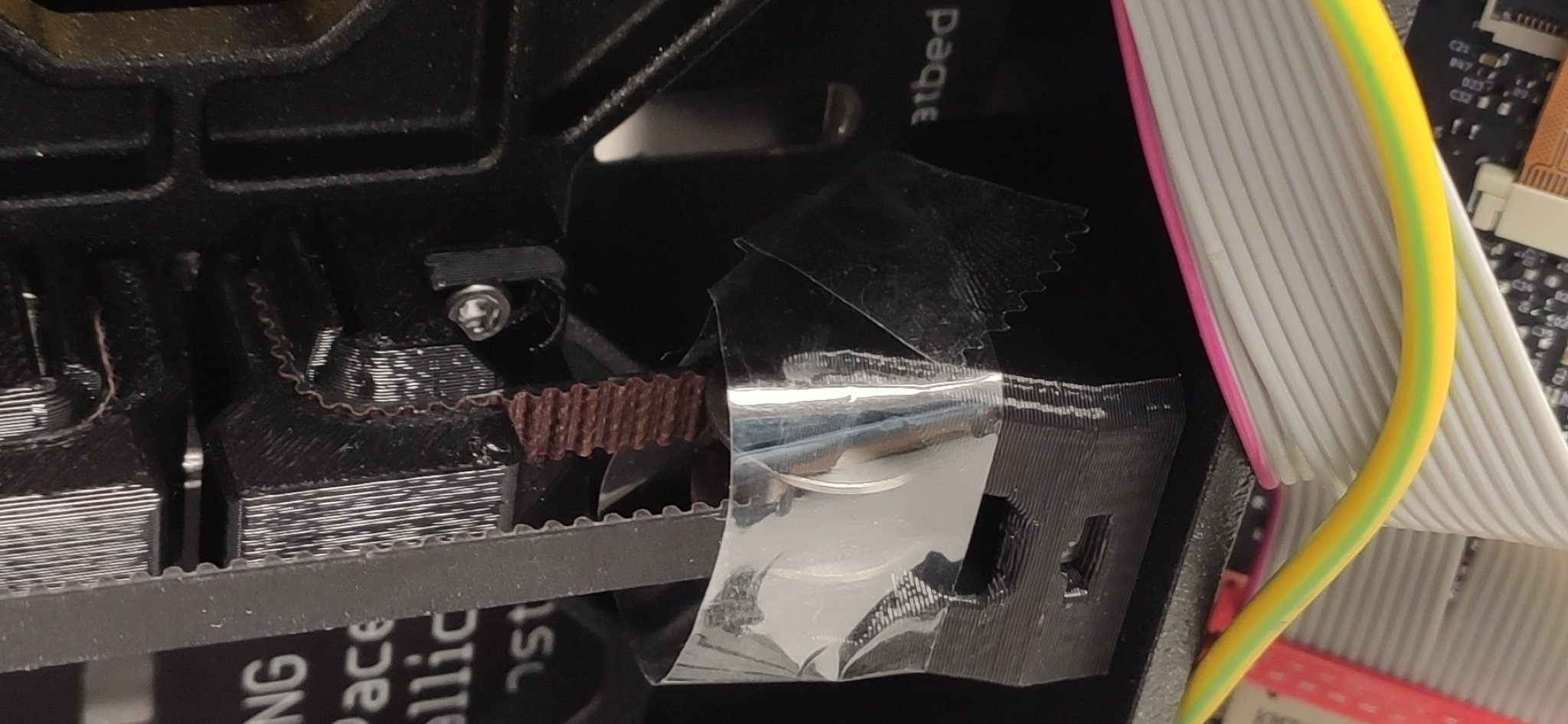

Cần phải bảo vệ ròng rọc trả lại của bàn bên phía màn hình bằng băng dính hoặc dây buộc, nếu không nó sẽ rơi và bạn sẽ phải đặt lại đúng vị trí khi lắp lại.

Hãy nhớ tắt nguồn máy in và rút phích cắm nguồn trước khi thực hiện thay đổi này.

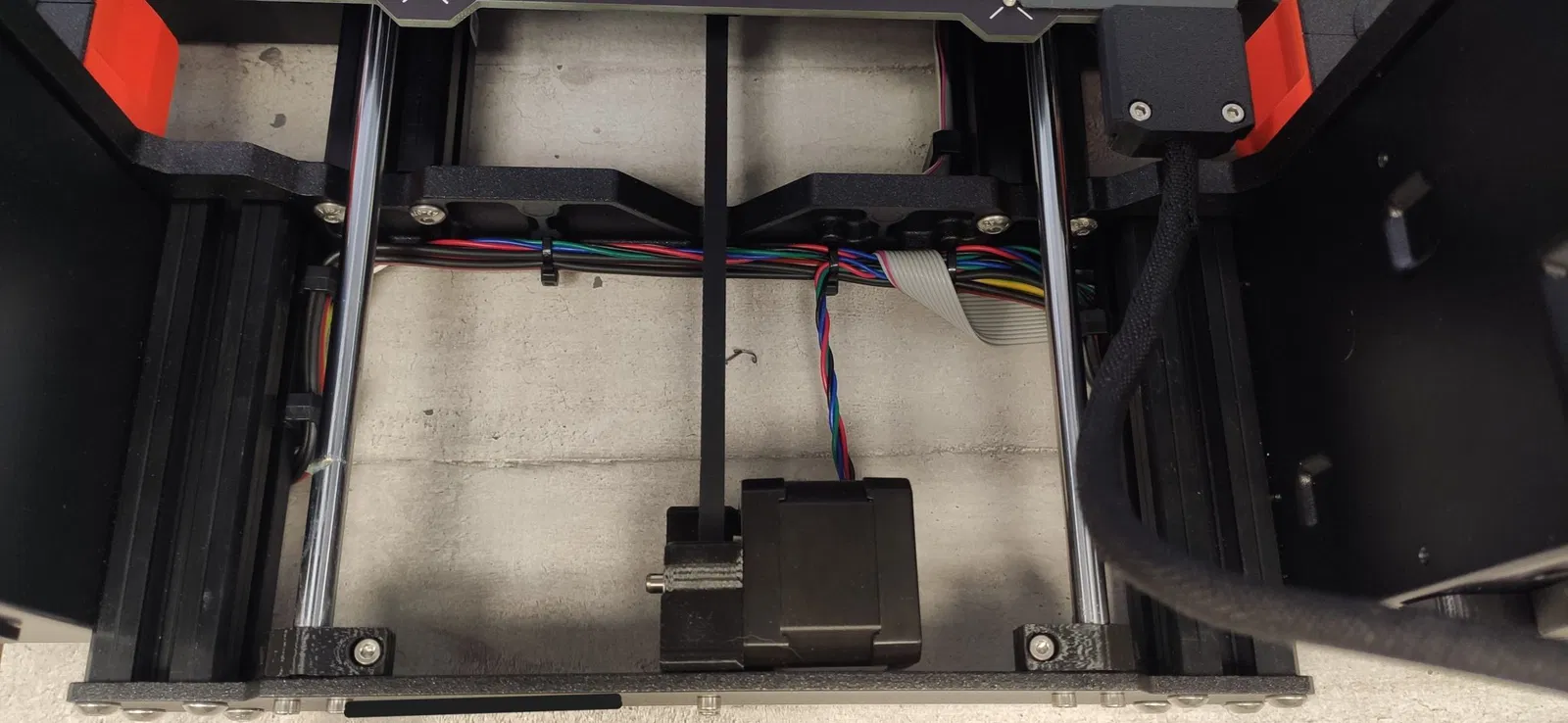

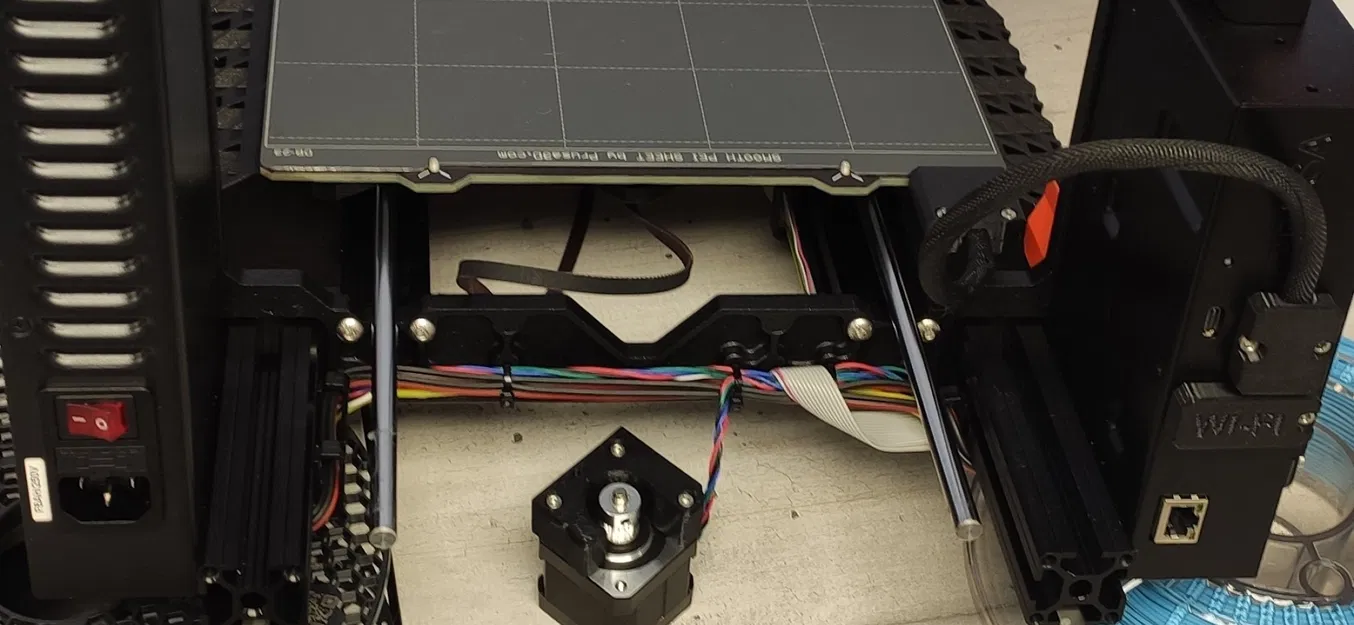

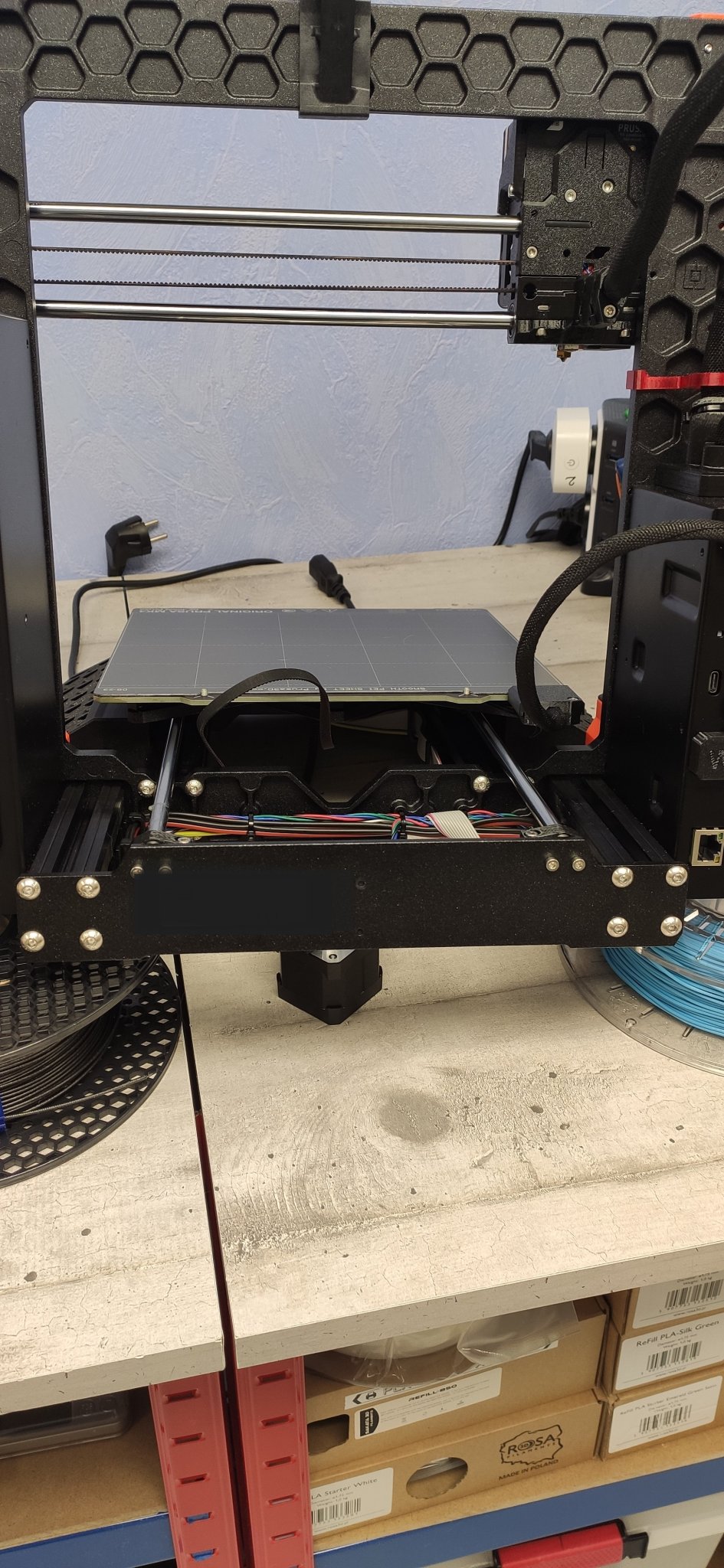

Để lắp đặt nắp, cần tháo tấm nền phía sau của máy bằng cách tháo động cơ trước, sau đó nới lỏng 2 vít giữ 2 thanh trượt và sau đó tháo 8 vít giữ tấm trên các thanh profile.

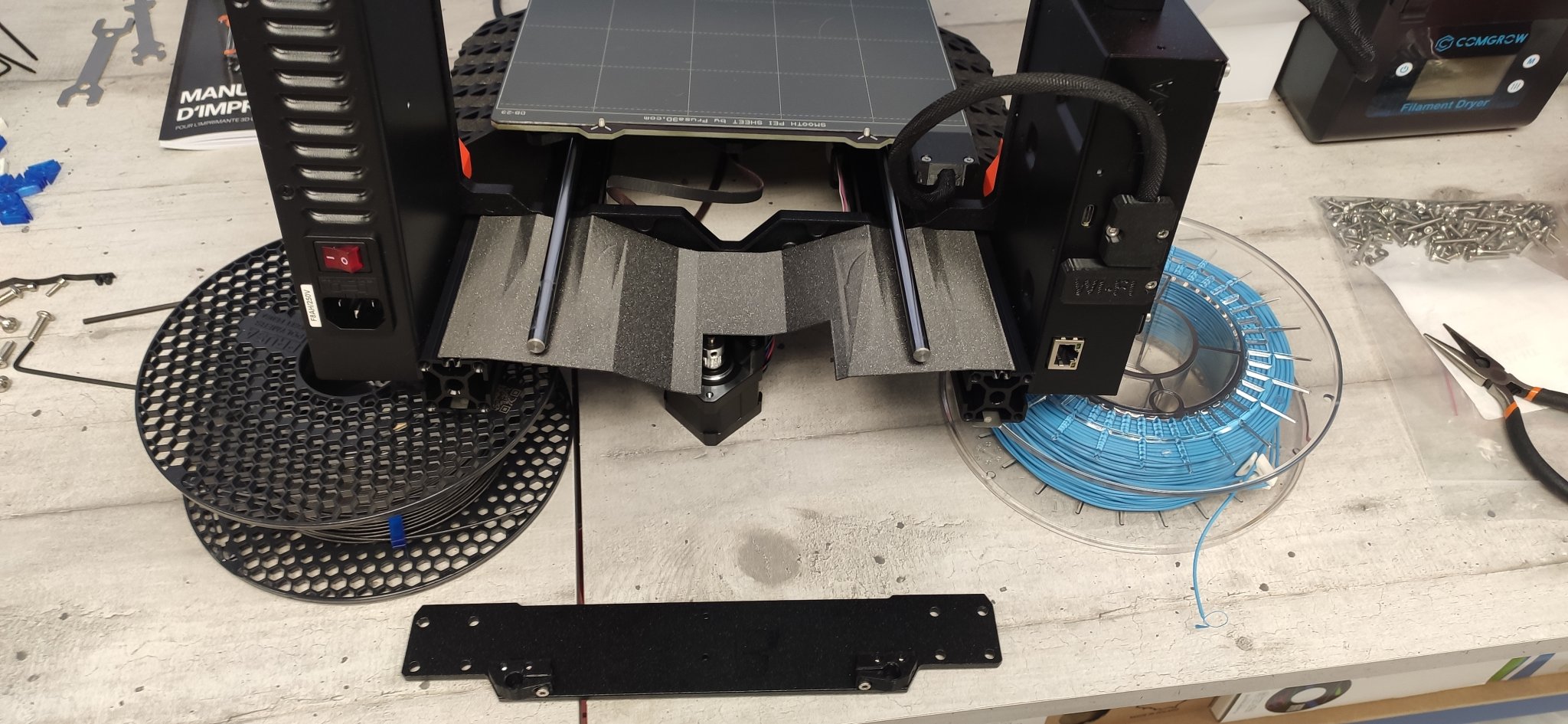

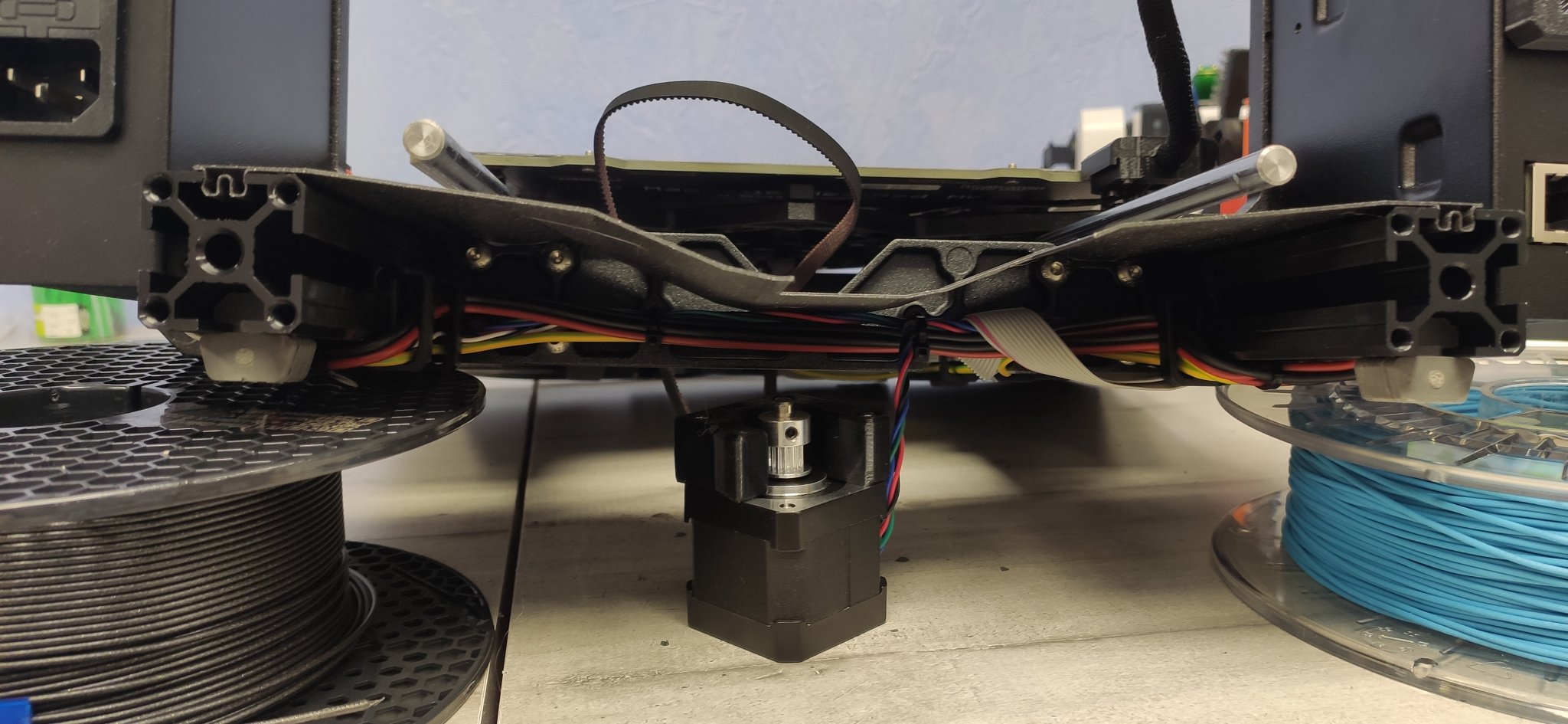

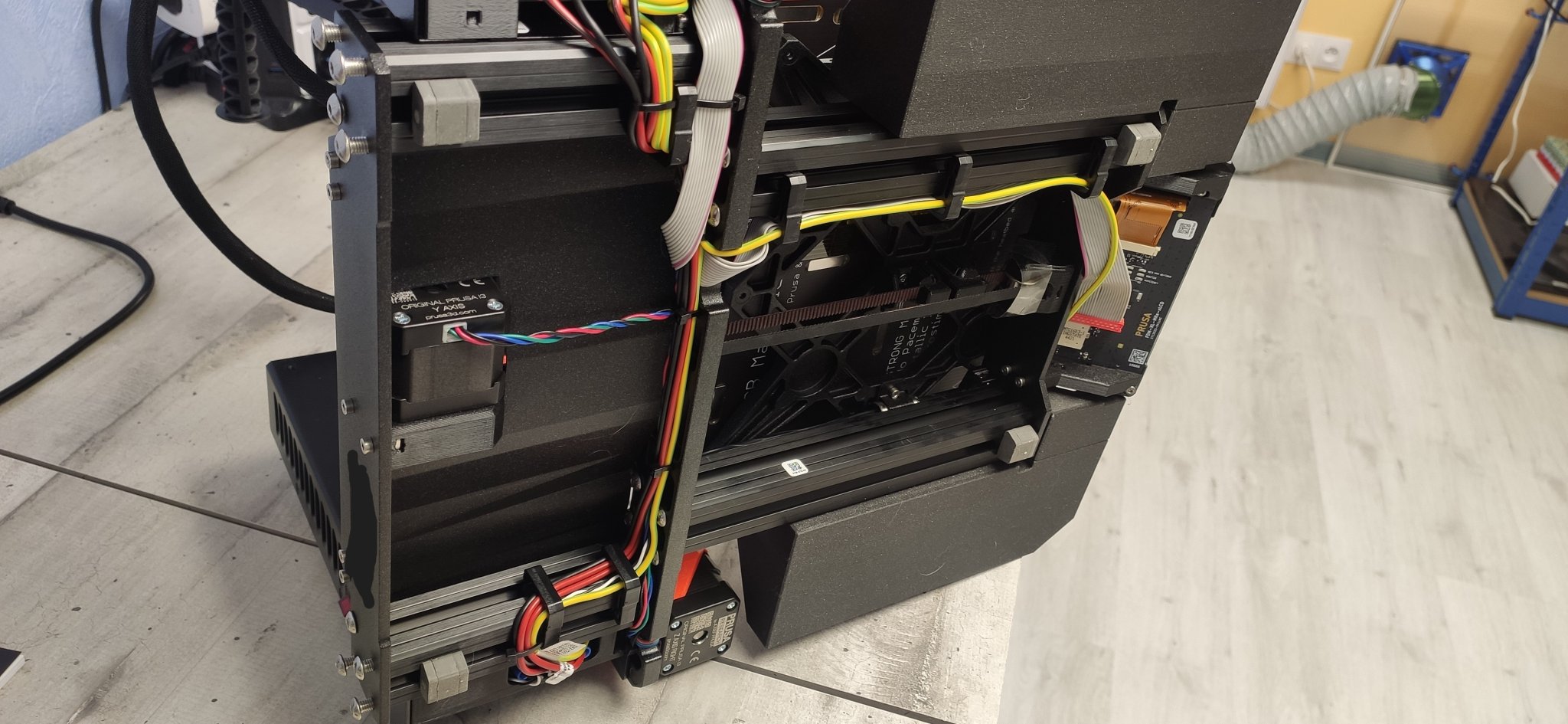

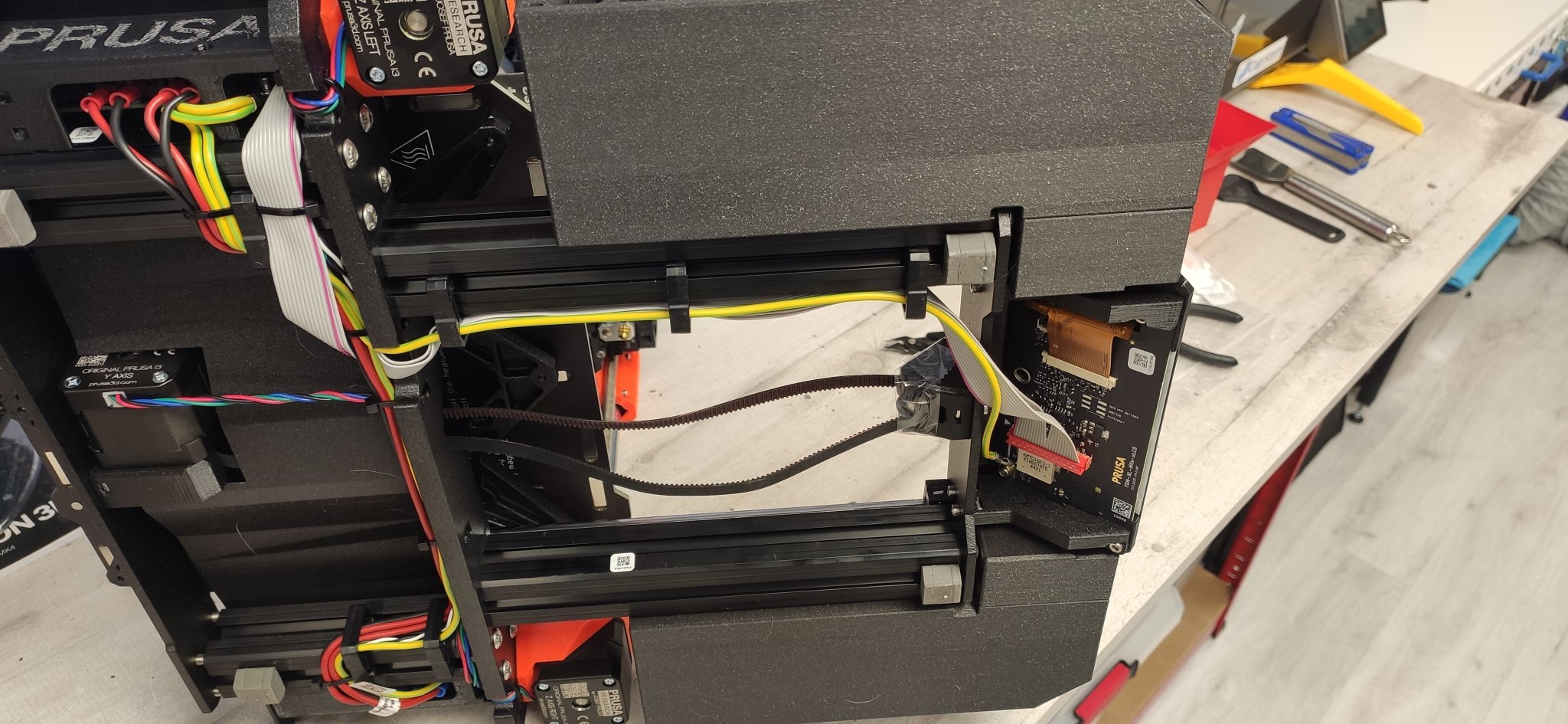

Nếu cần, nâng cao phía sau máy in bằng cách chèn các cuộn filament chẳng hạn.

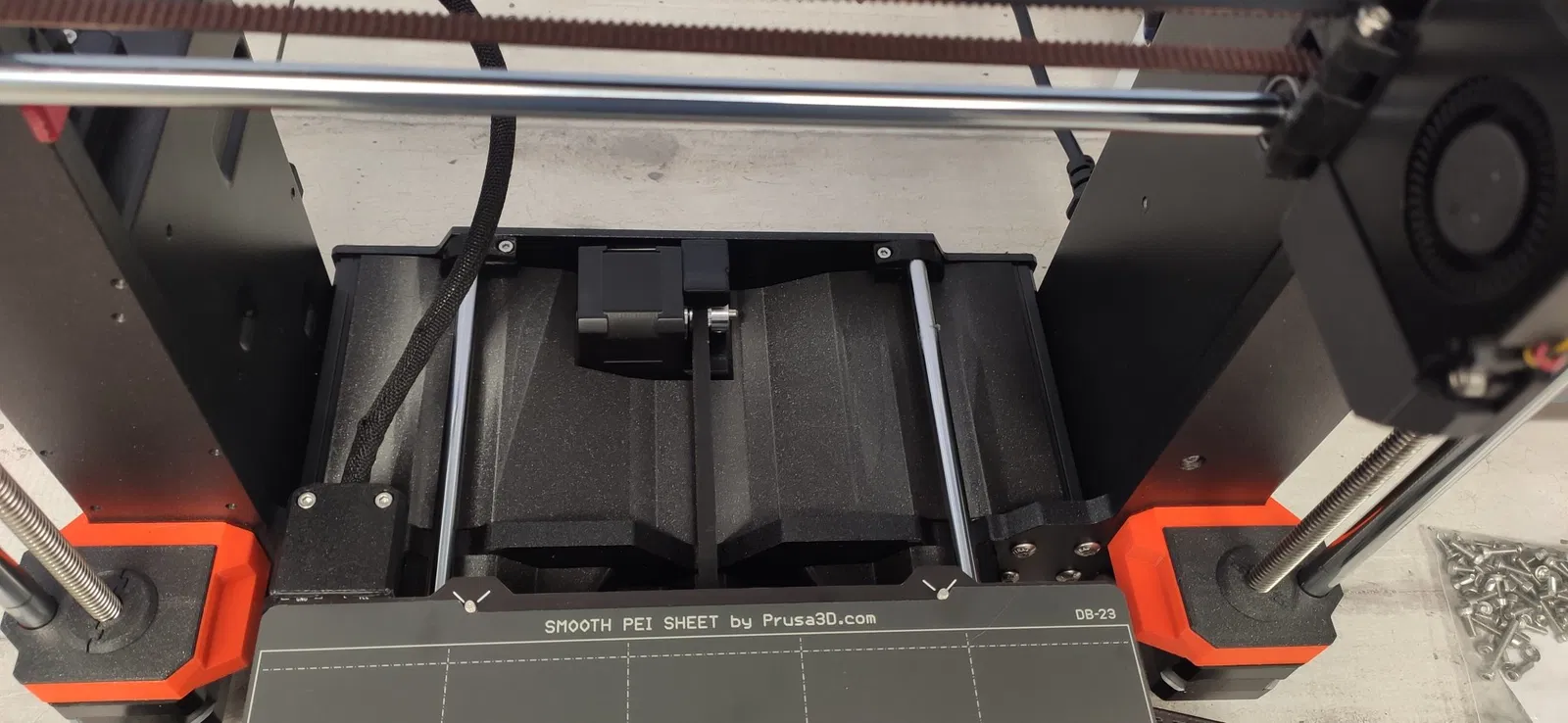

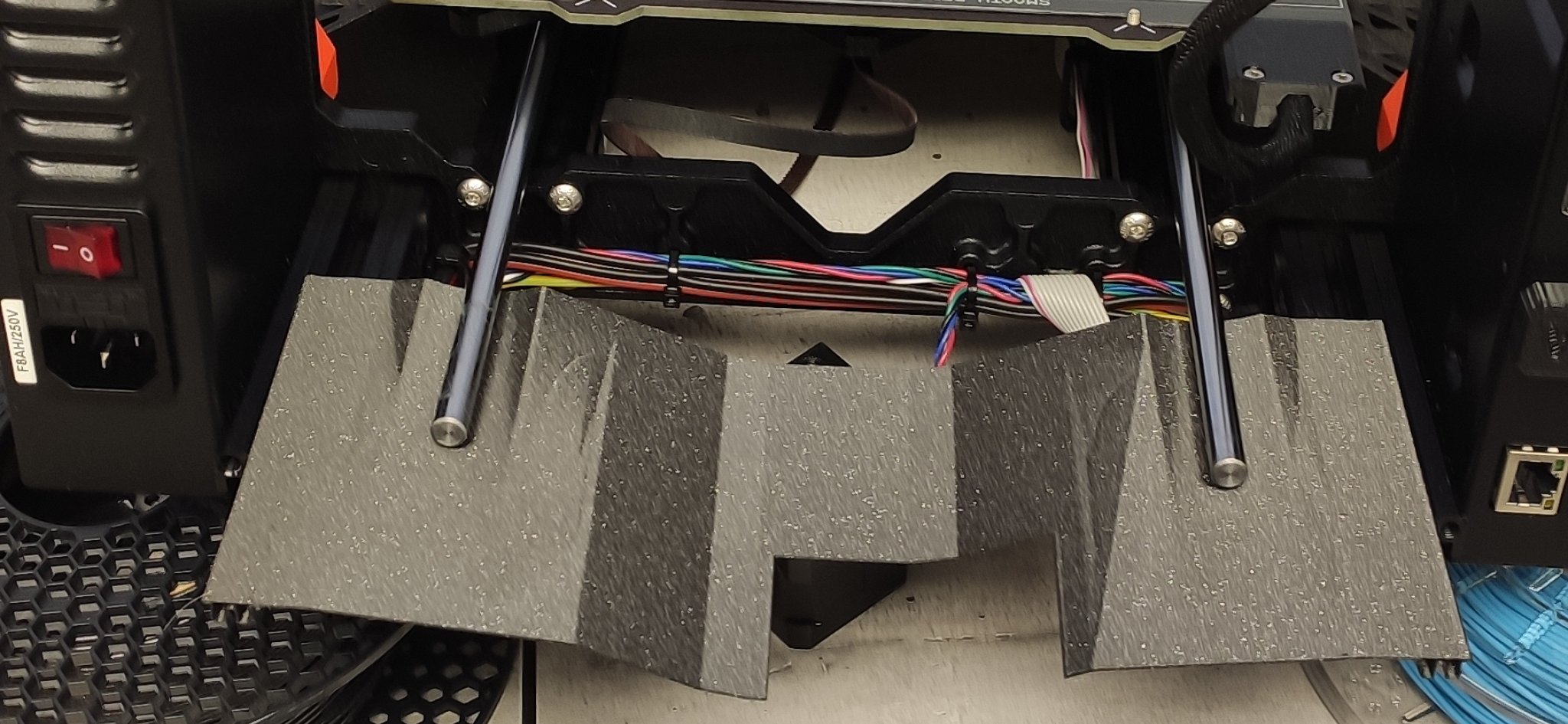

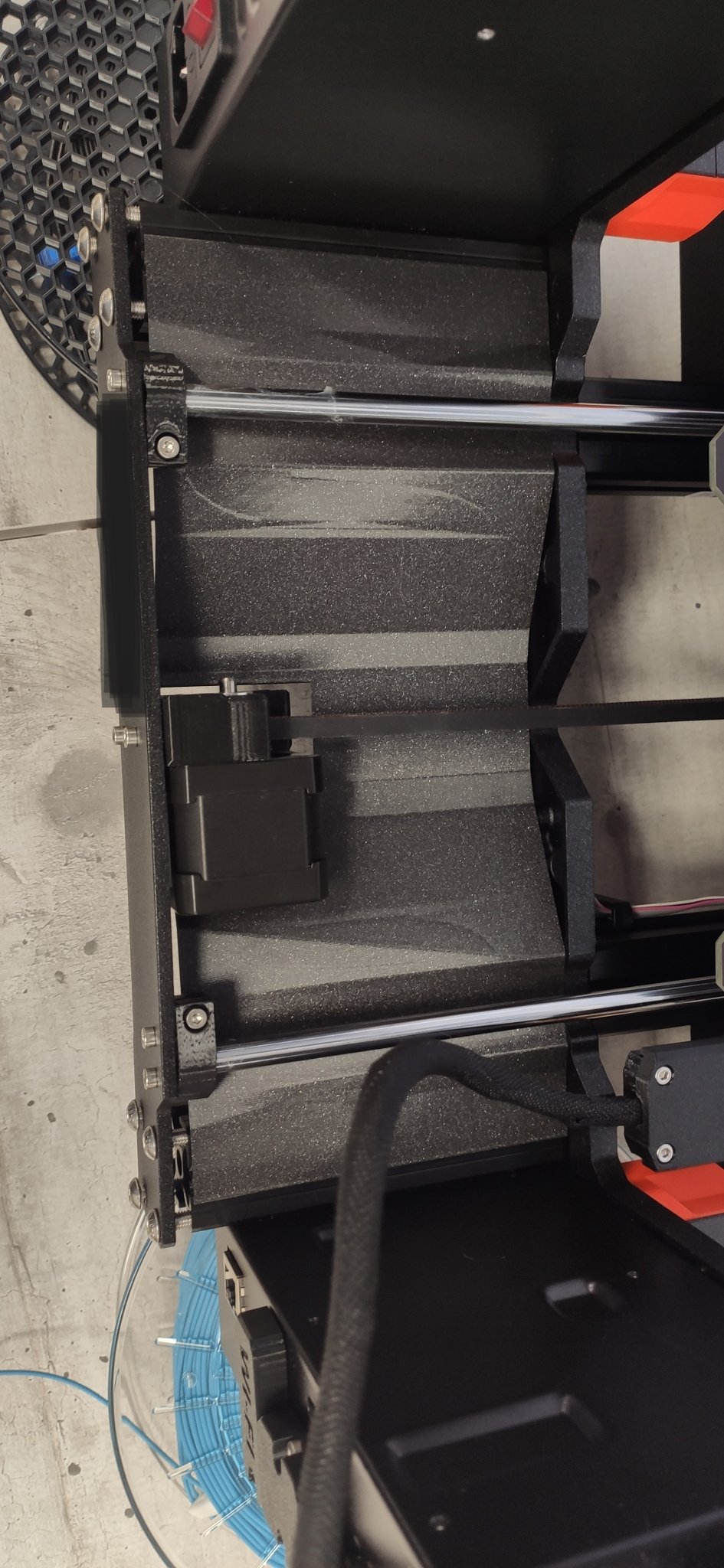

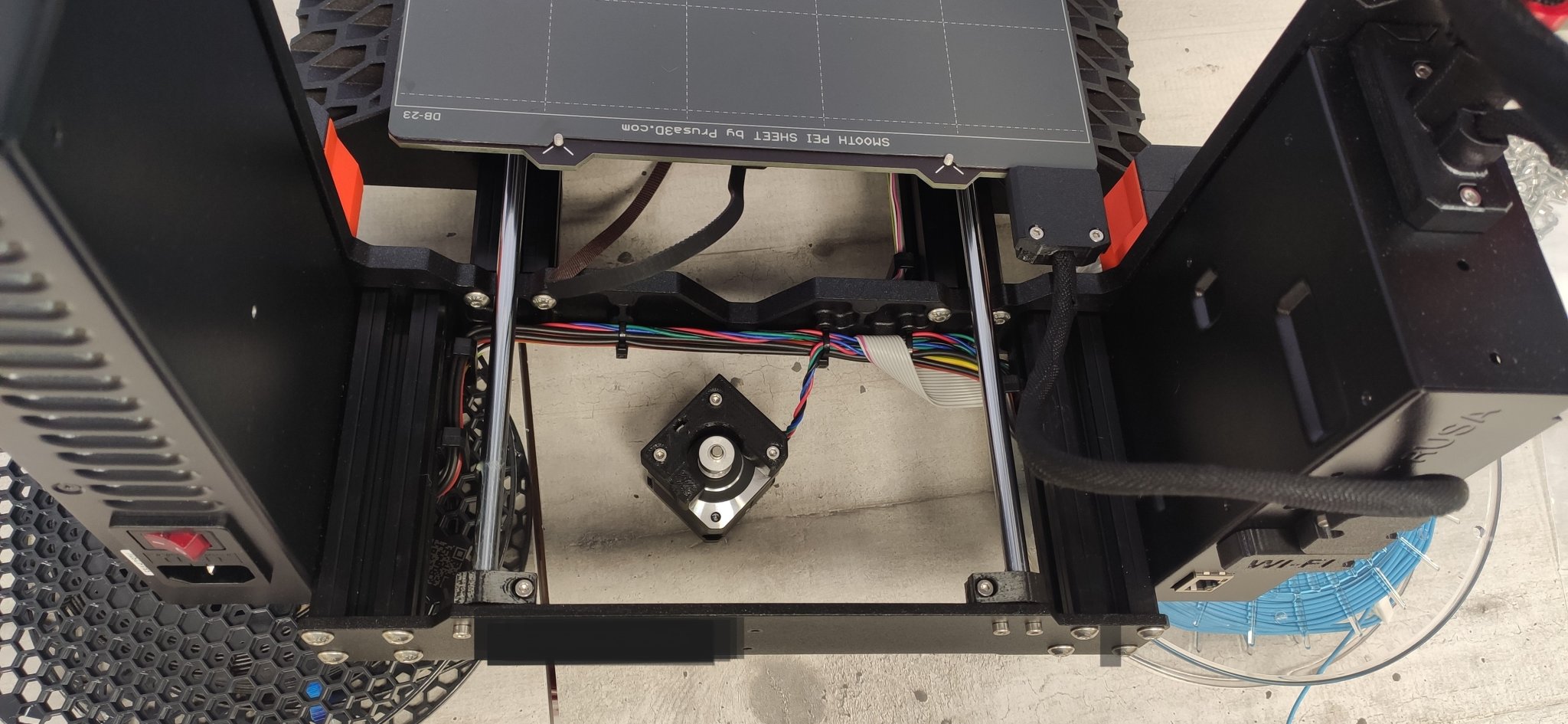

Khi tấm nền phía sau đã được tháo ra, có thể đưa nắp vào bằng cách trượt giữa các thanh trượt và các thanh profile, sau đó khi nắp đã dựa vào khung trung tâm, chỉ cần kẹp nắp vào các rãnh bên trái và bên phải trên các thanh profile.

Sau đó, cần lắp lại tấm nền bằng cách đưa các thanh trượt vào trước, sau đó vặn 1 hoặc 2 vòng các vít cố định tấm nền phía sau.

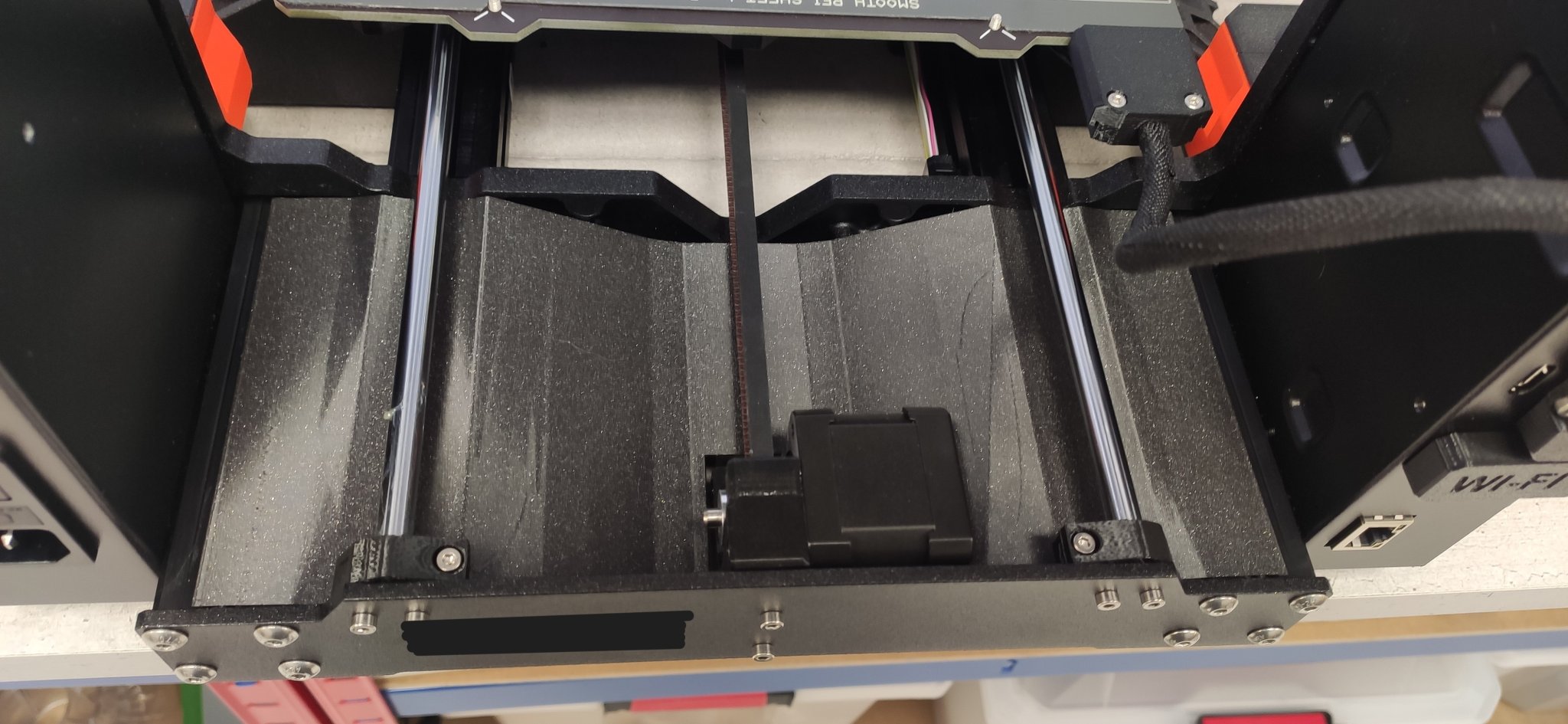

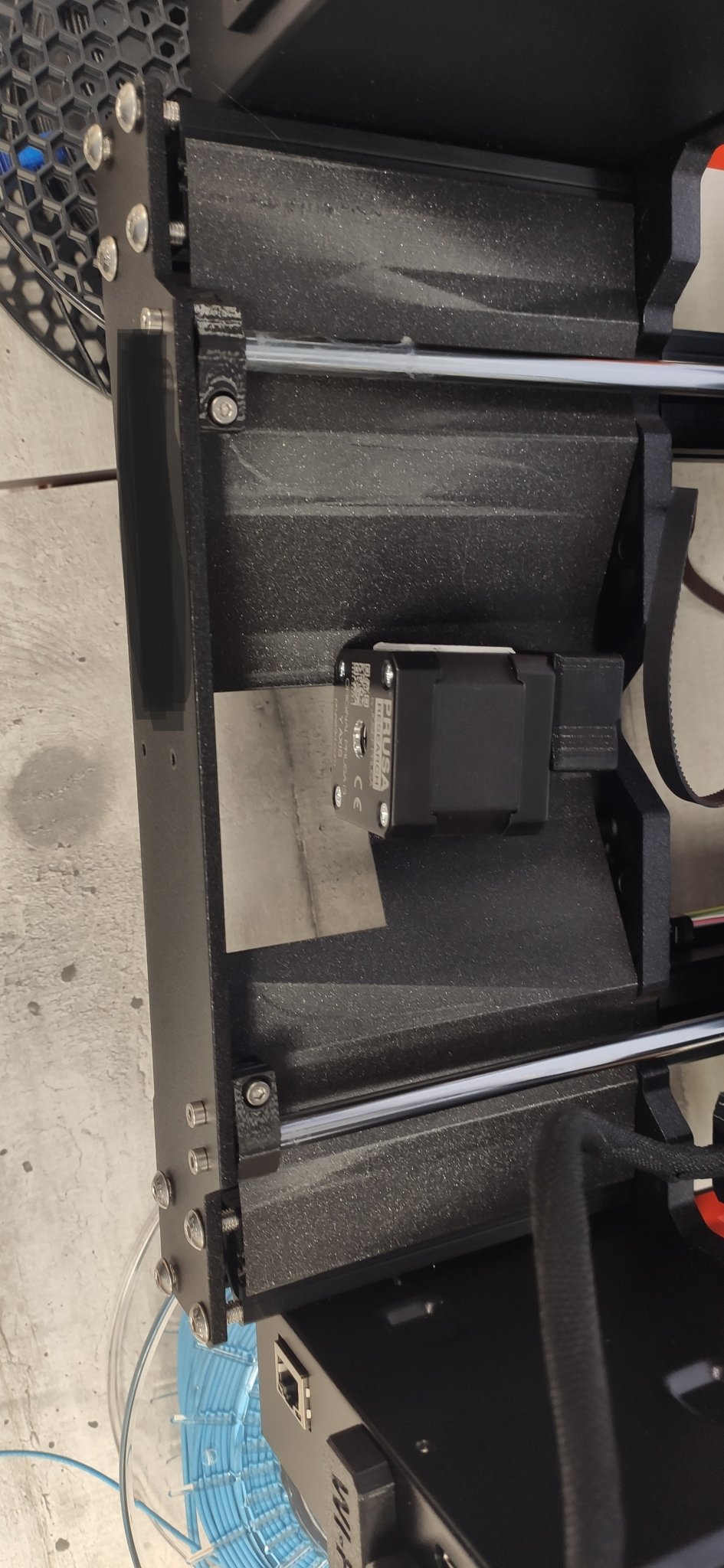

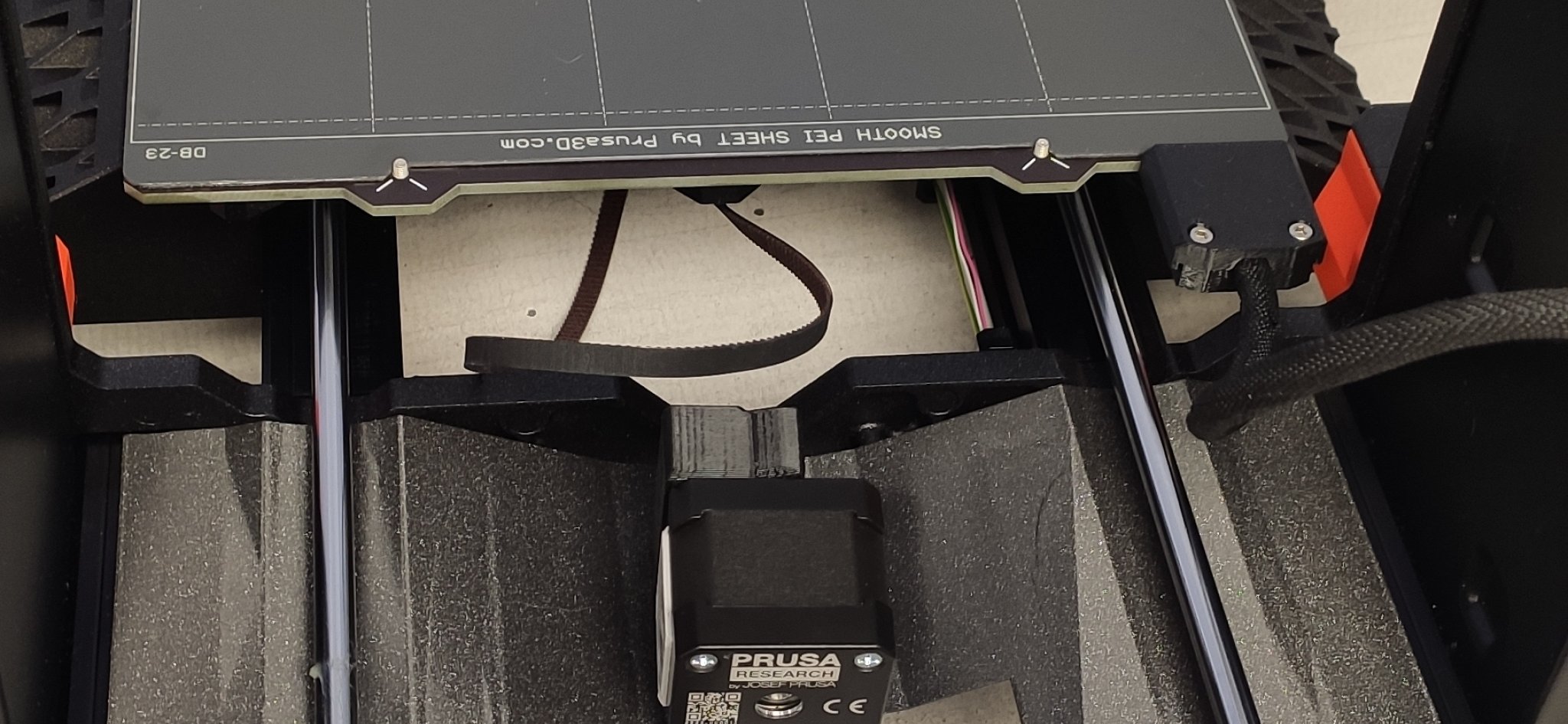

Đặt động cơ Y lên nắp để có thể truy cập (xem ảnh)

Siết chặt các vít cố định tấm nền phía sau và sau đó là 2 vít cố định của 2 thanh trượt.

Khi bước này hoàn thành, lắp đặt động cơ Y đảm bảo rằng dây đai đã được đặt đúng, sau đó siết chặt động cơ vào vị trí.

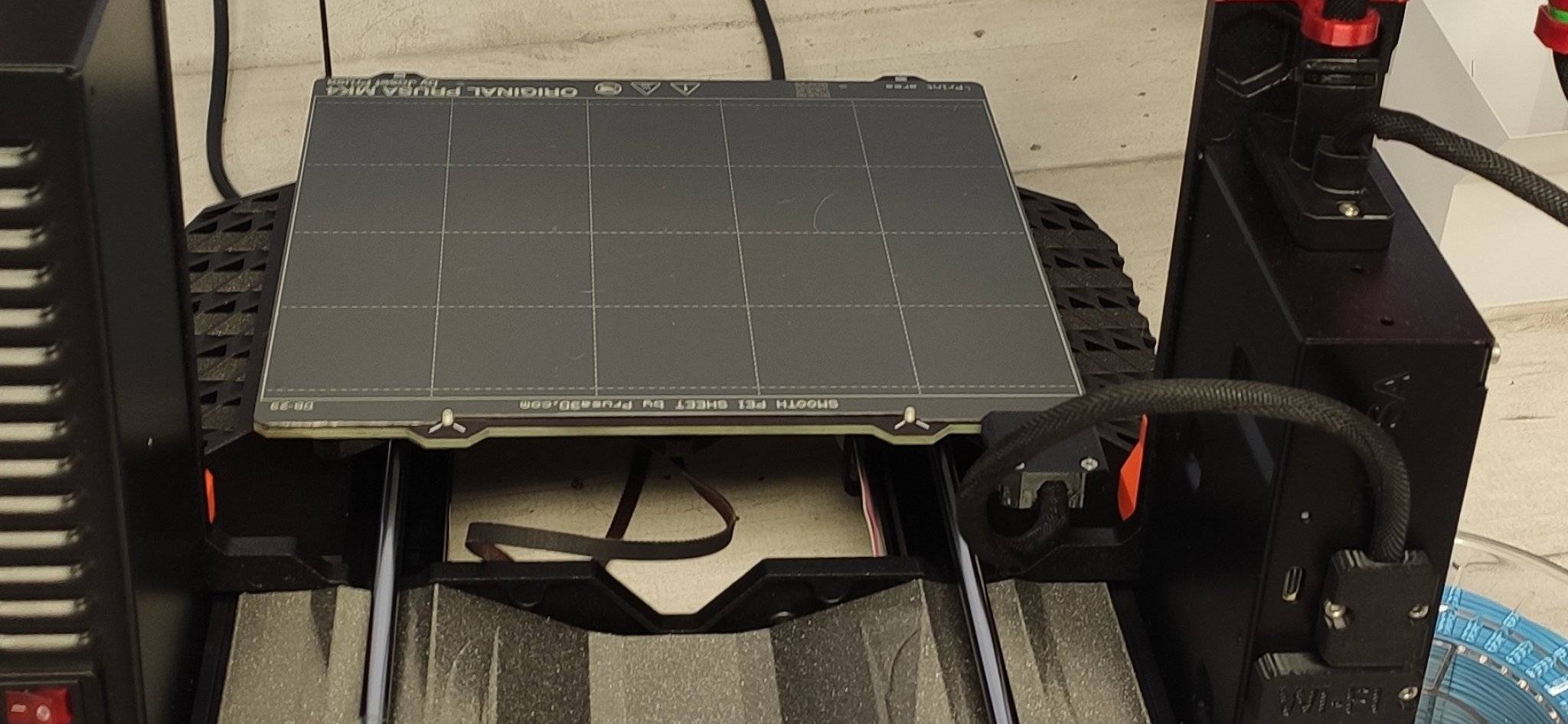

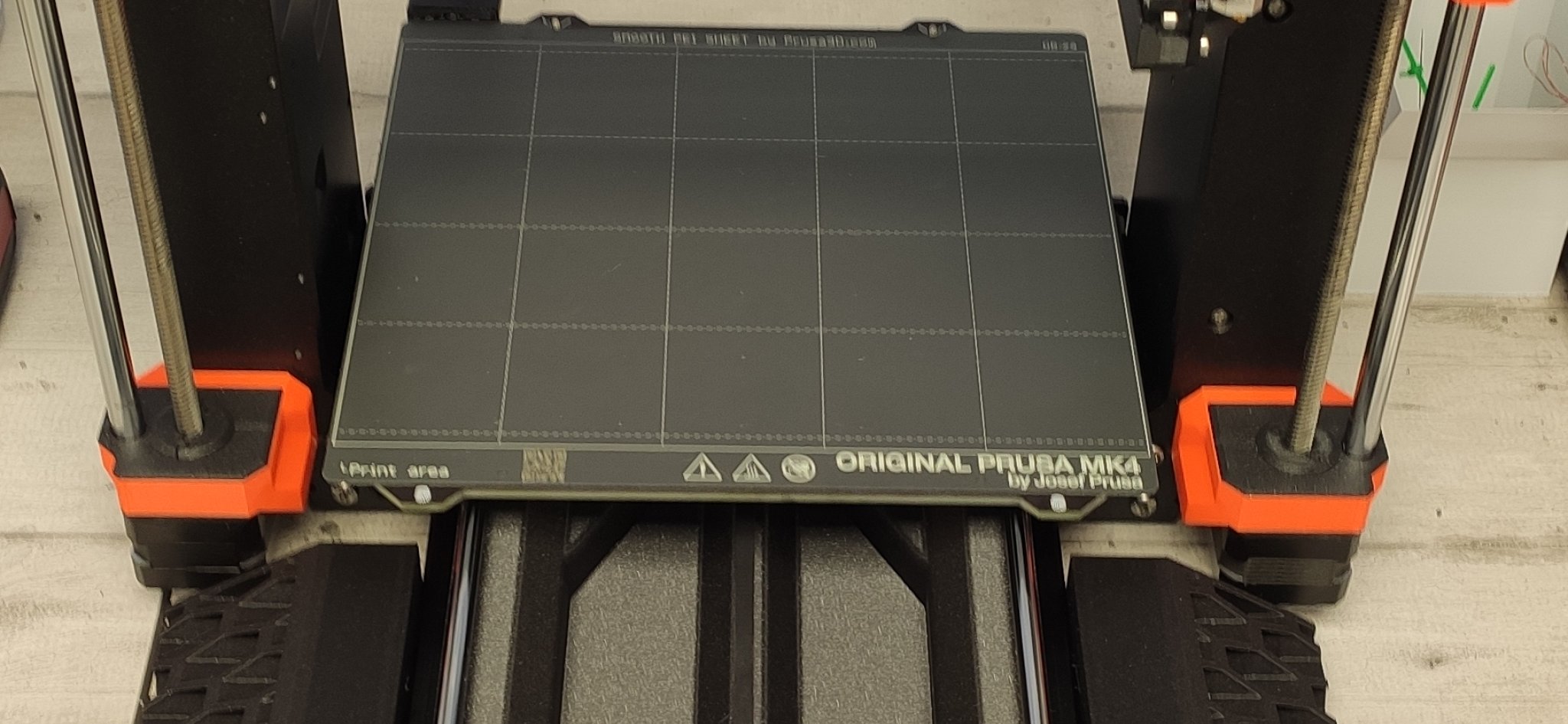

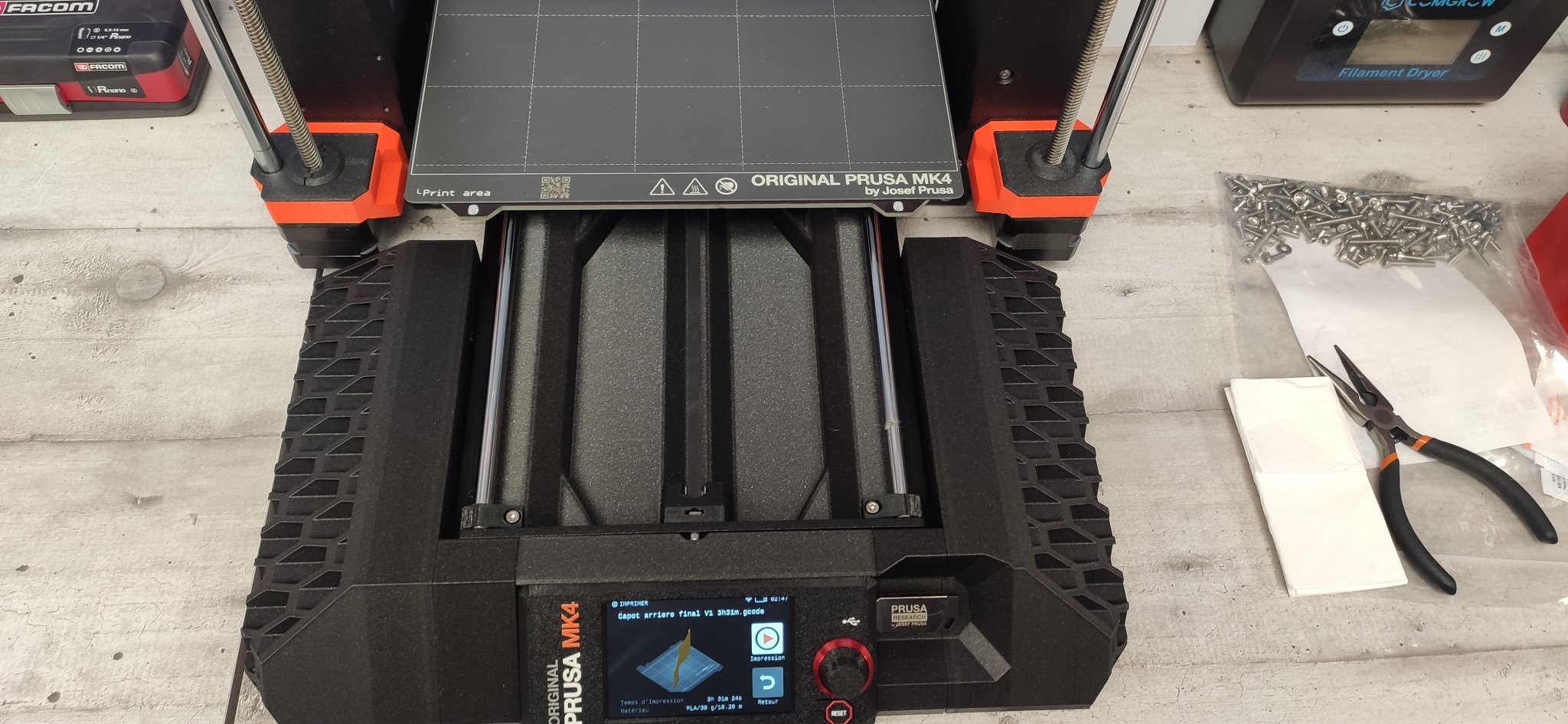

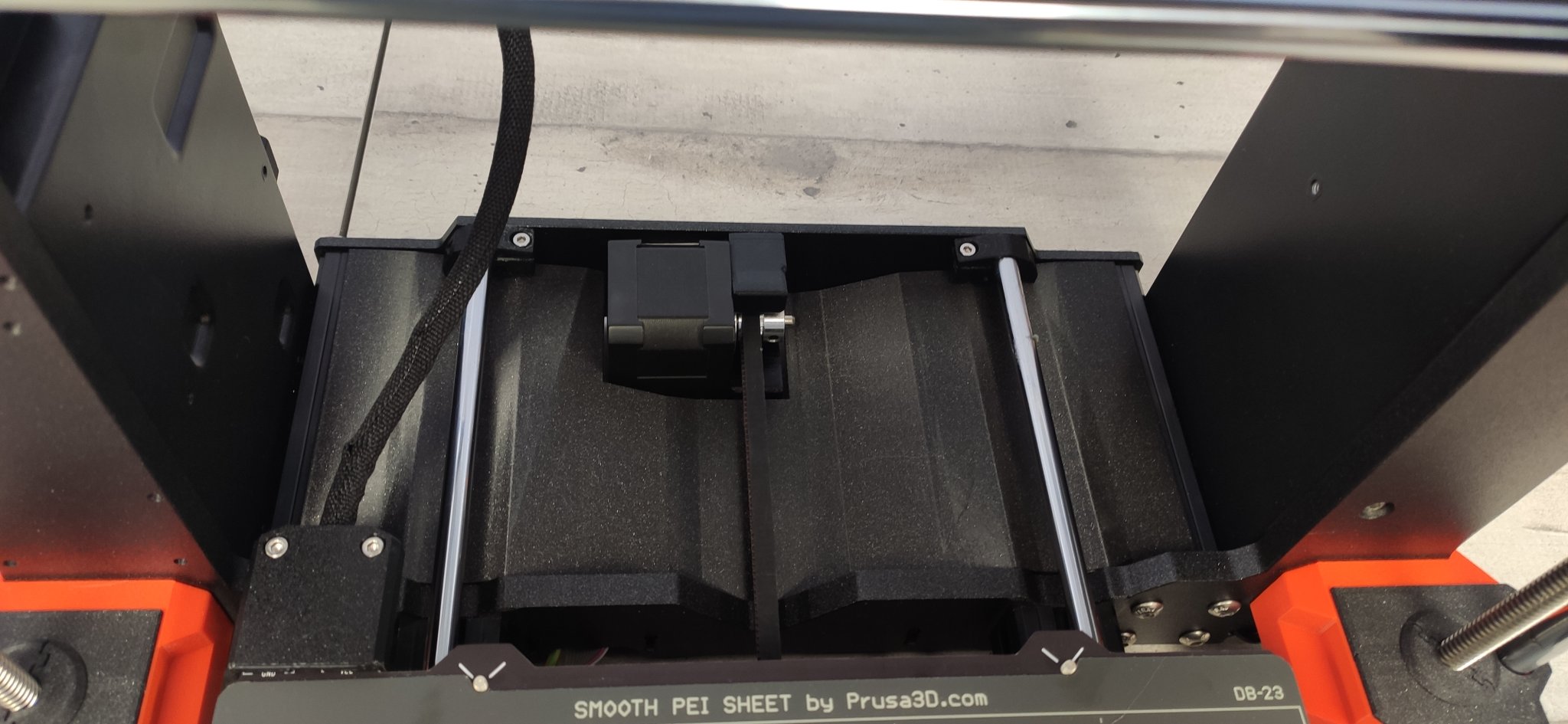

Vậy là, nắp đã được lắp và máy của bạn đã được lắp lại, nhìn sạch sẽ hơn đúng không 😉

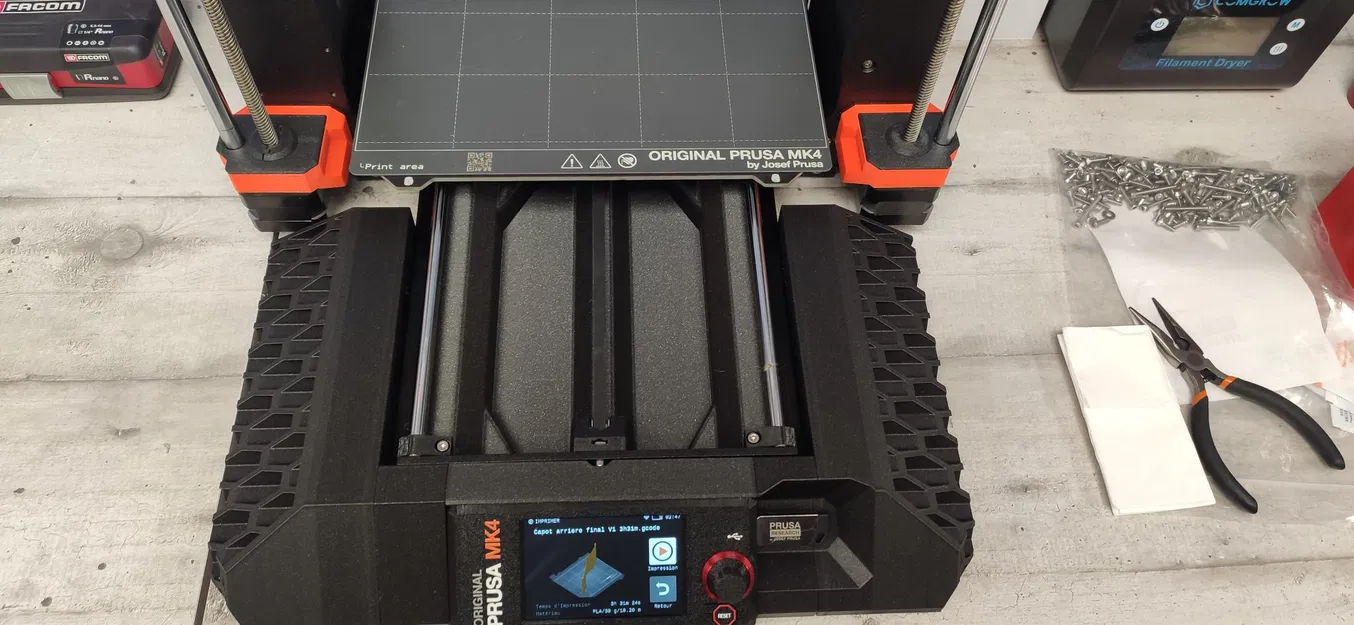

PS : đây là các tệp được sử dụng cho vỏ trang trí ở mặt trước máy in : Vỏ Ultimate Prusa (MK4)

----------------------

Vỏ này được in theo chiều dọc trên mặt phẳng với 1 lớp viền, không có lớp trên cùng và không có lớp dưới cùng.

CHÚ Ý, nếu bạn chưa đặt Khay trung tâm/giữ dây cho Prusa MK4

Bạn phải cố định ròng rọc trả về của tấm bên màn hình bằng băng dính hoặc kẹp, nếu không nó sẽ rơi và bạn sẽ phải thay thế đúng cách khi lắp ráp lại.

Nhớ tắt nguồn máy in và rút dây nguồn trước khi thực hiện thay đổi này.

Để lắp đặt vỏ, bạn phải tháo tấm cơ sở phía sau của máy và trước tiên tháo động cơ, sau đó nới lỏng 2 vít giữ 2 thanh trơn và sau đó tháo 8 vít giữ tấm vào các profile.

Nếu cần, nâng phần sau của máy in bằng cách kê các cuộn filament chẳng hạn.

Khi tấm cơ sở phía sau đã được tháo ra, bạn có thể đưa vỏ vào bằng cách trượt nó giữa các thanh trơn và các profile, sau đó khi vỏ tựa vào khung trung tâm, chỉ cần kẹp vỏ vào các rãnh bên trái và bên phải trên các profile.

Bạn sau đó phải thay thế tấm cơ sở bằng cách gắn các thanh trơn trước, sau đó gắn các vít cố định tấm cơ sở phía sau với một hoặc hai vòng.

Đặt động cơ Y lên nắp để có thể truy cập vào nó (xem ảnh).

Siết chặt các vít cố định tấm cơ sở phía sau và sau đó là 2 vít cố định của 2 thanh trơn.

Khi bước này đã hoàn thành, lắp động cơ Y, đảm bảo rằng dây đai được lắp đúng cách, sau đó siết chặt động cơ vào chỗ.

Xong rồi, vỏ đã được lắp lên và máy của bạn đã được lắp ráp lại, trông sạch sẽ hơn đúng không 😉

PS: đây là các tệp được sử dụng cho hộp trang trí ở mặt trước của máy in: Ultimate Prusa (MK4) casing
