Vỏ bảo vệ cảm biến siêu âm HC-SR04 chống nước

Đây là một vỏ cho cảm biến siêu âm HC-SR04. Tôi đã làm nó đặc biệt cho việc sử dụng ngoài trời vì tôi cần một cảm biến để đo mức nước của các bể chứa nước.

Cáp cảm biến có thể được cố định bằng một đầu nối cáp (M12).

Nếu bạn đổ nhựa epoxy vào vỏ sau khi lắp đặt và đấu dây cảm biến, vỏ sẽ chống nước. Hãy nhớ rằng "mắt" của cảm biến không chống nước.

Có nhiều loại HC-SR04 với kích thước khác nhau có sẵn. Tôi đã làm thiết kế này cho một cảm biến có kích thước 45.5mm x 20.5mm và khoảng cách 27mm giữa hai "mắt".

Cài đặt in

Rafts:

Không quan trọng

Hỗ trợ:

Có

Ghi chú:

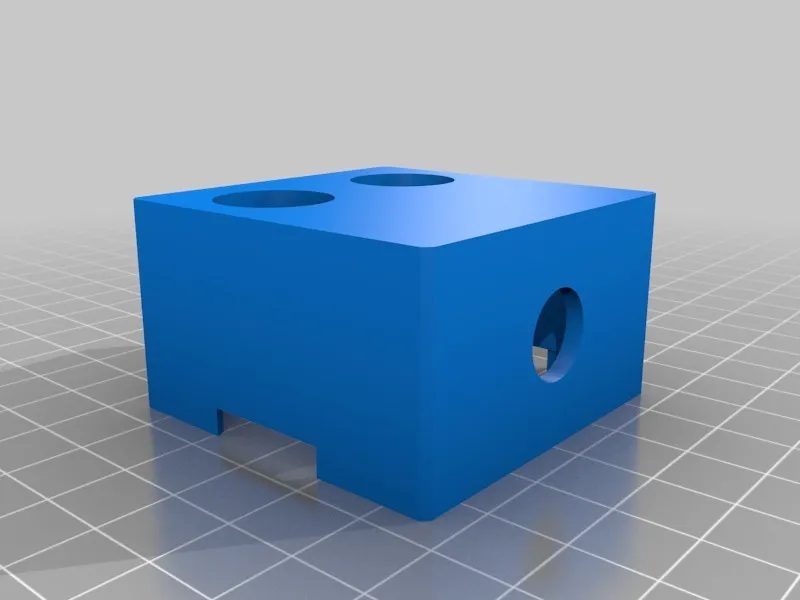

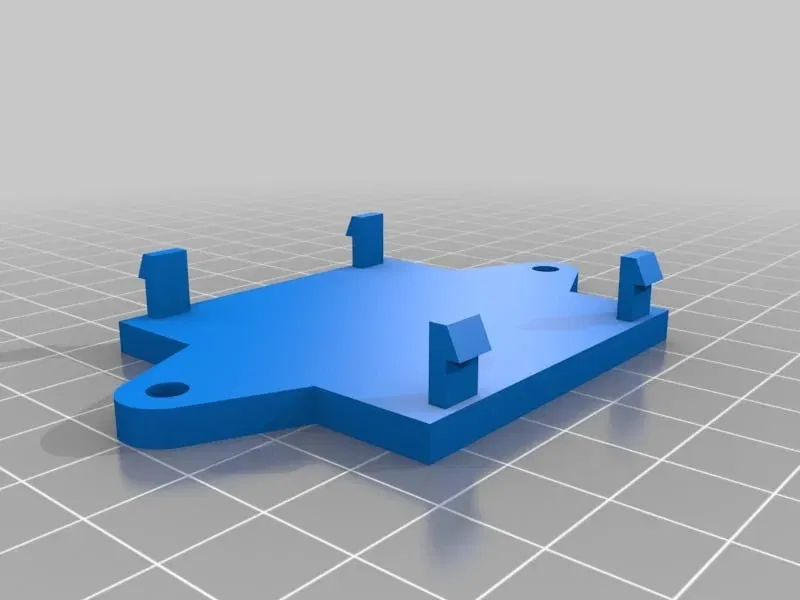

Sử dụng hỗ trợ cho nắp (mũi chốt) và vỏ (chốt và lỗ cho đầu nối cáp).

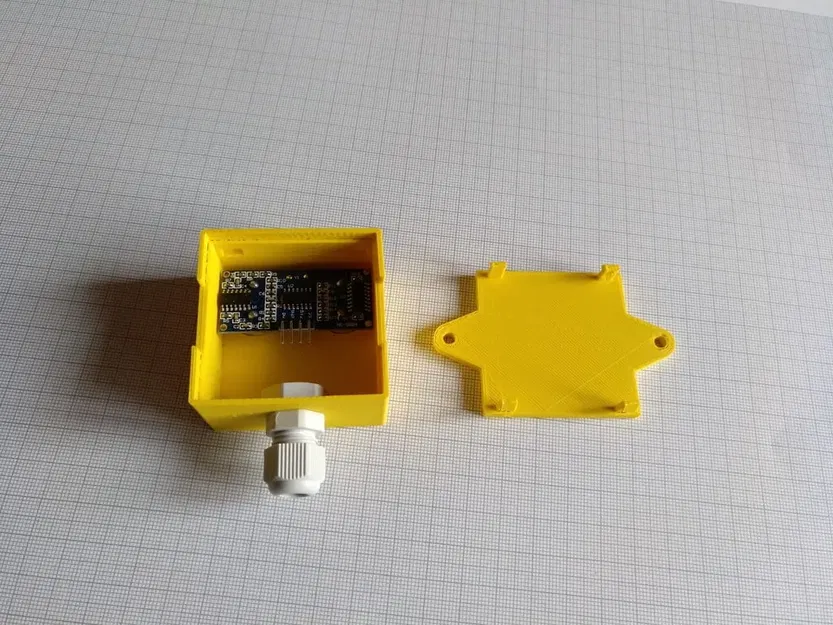

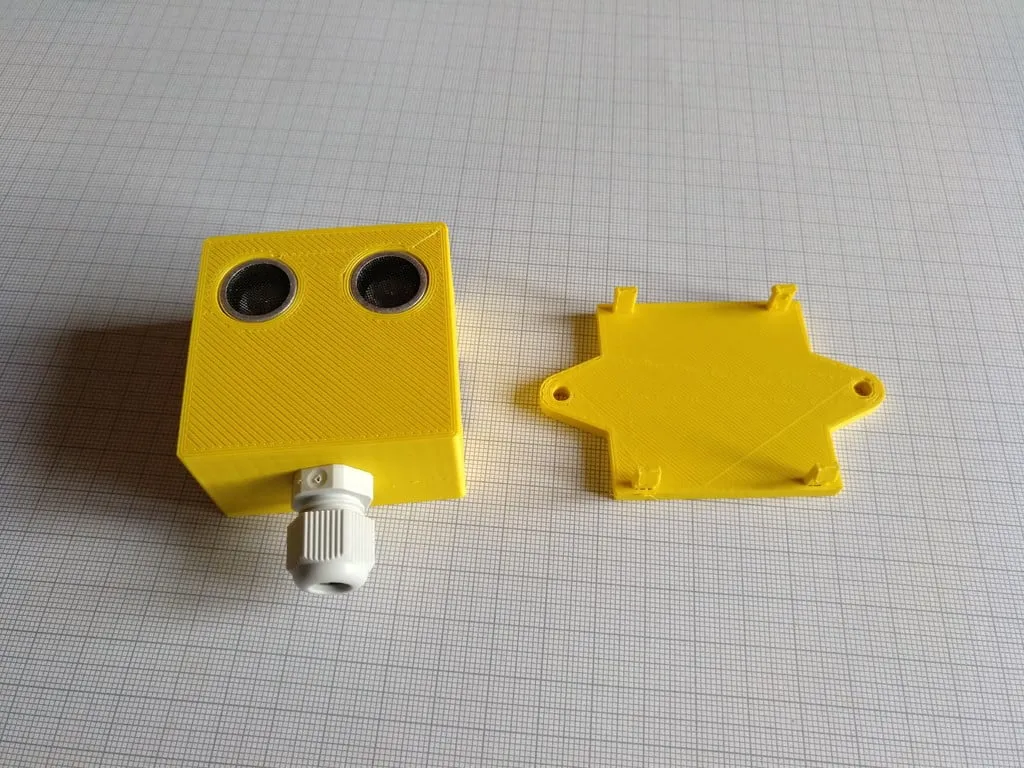

Các bức ảnh cho thấy một bản in thử nghiệm với filament Extrudr NX2 màu vàng. Tôi rất khuyên dùng PETG hoặc ASA cho việc sử dụng ngoài trời.
