Vỏ và phím bấm cho Adafruit Macropad

Cập nhật: Đã thêm 3 phiên bản - Một phiên bản có lỗ cho cổng STEMMA, Một phiên bản có lỗ cho STEMMA và Reset, và một phiên bản cuối cùng có không gian cho một quả bóng theo dõi Pimoroni.

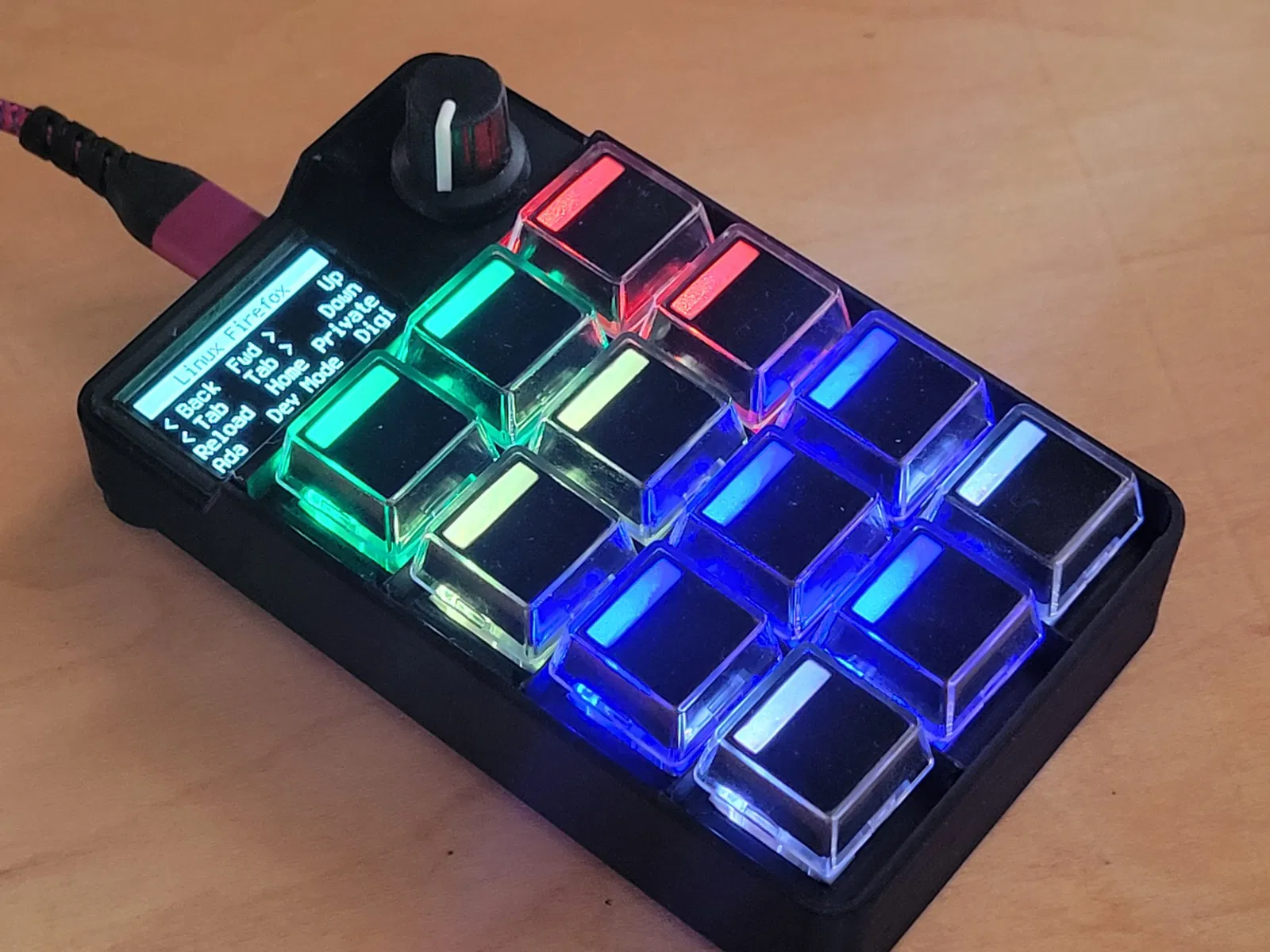

Đây là một vỏ bọc vừa vặn mà tôi thiết kế cho Adafruit Macropad. Nó được thiết kế để sử dụng với các phím vuông nhưng có thể hoạt động với các nắp phím thông thường.

Có 2 tùy chọn cho vỏ:

1. Vỏ Mỏng với Chân: Phiên bản này mỏng hơn một chút và bền hơn. Nó được bắt vít vào chân của bo mạch chính của macropad (tháo tấm đáy Adafruit ra và để sang một bên - bạn không cần nó với vỏ này). Tùy chọn, in 2 chân để có một bệ nghiêng. Bạn sẽ phải xoay chân để tìm góc phù hợp nhưng chúng được bắt vít ở phía trên cùng với vỏ.
2. Vỏ Phẳng - Một vỏ mà macropad ngồi trong và có thể tháo rời. Phiên bản này không được bắt vít nên các linh kiện có thể rơi ra khỏi vỏ nếu bạn lật nó ngược lại mà không cắm cáp USB. Nó rất tiện khi bạn cần lấy bệ ra dễ dàng.

In ấn:

Vỏ: Điều này cần được in với giá đỡ. Tôi đã sử dụng Prusa Slicer và tôi đã phải chọn "Phát hiện Tường Mỏng" để nó cắt đúng các tường mỏng giữa các phím. Tôi đã sử dụng PLA+ màu đen. Các màu khác có thể hoạt động nhưng các tường giữa các phím được thiết kế để giảm ánh sáng LED rò rỉ, in bằng các màu khác cho phép nhiều ánh sáng hơn rò rỉ qua. Hãy cẩn thận khi gỡ bỏ giá đỡ vì các tường giữa các phím rất dễ vỡ.

Vỏ: Không có cái nào trong số này cần giá đỡ nhưng nếu máy in của bạn gặp khó khăn với các khe, bạn có thể bật chúng lên.

Chân: Những cái này chỉ hoạt động với vỏ mỏng được bắt vít. In với mặt phẳng hướng về tấm xây dựng (mặt mà đầu vít vừa khớp vào). Giá đỡ là tùy chọn trên những cái này - bạn không thấy phần mà vít đi vào nên không sao nếu chúng hơi lộn xộn.

Lắp ráp:

• Cài đặt các công tắc phím vào vỏ. Đảm bảo rằng chúng ở đúng hướng - phía dưới là mặt đối diện với màn hình.
• Cẩn thận gắn vỏ và các công tắc phím vào bảng macropad rp2020. Có một lỗ để gắn mã hóa - tôi khuyên bạn nên căn chỉnh lỗ đó trước, sau đó căn chỉnh các công tắc phím thứ hai, và cẩn thận đặt các công tắc phím lên bảng.

Đối với vỏ mỏng, hãy đến bước 3a. Đối với vỏ dày, hãy đến 3b.

Vỏ Mỏng:

• 3a: Đặt bảng vào vỏ mỏng, vặn 2 ốc vít ở dưới cùng để gắn macropad vào vỏ.
• 4a: Đặt ốc vít vào chân và vặn chúng vào các lỗ ở trên cùng và vào chân của bảng chính. Để lại một chút khoảng cách và xoay chân cho đến khi bạn tìm thấy góc đúng để nó ngồi phẳng trên bàn/cái bàn của bạn. Cuối cùng, vặn chặt ốc vít bằng tay.

VỎ DÀY HƠN:

• 3b: Gắn tấm dưới cùng vào bảng macropad.
• 4b: Đặt bảng/vỏ/tấm dưới cùng vào trong vỏ, gắn cáp USB và bạn đã sẵn sàng để đi!
