Cải tiến giá đỡ Z cho máy in 3D Ender 3 S1

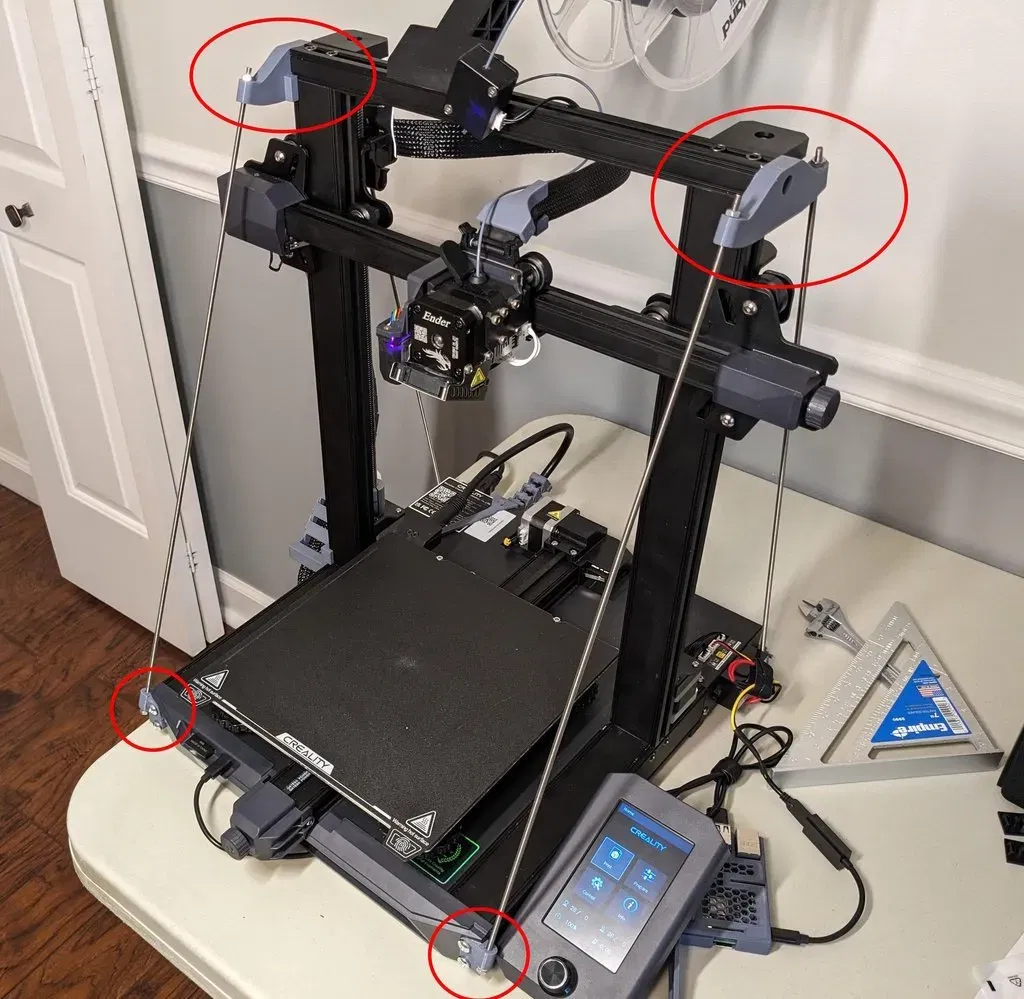

Giảm độ rung bằng cách cố định khung trục Z của Ender 3 S1 vào đế của nó. Creality đã làm cho phiên bản không Pro thật khó để gắn các thứ vào các góc, vì vậy hãy làm điều đó thôi!

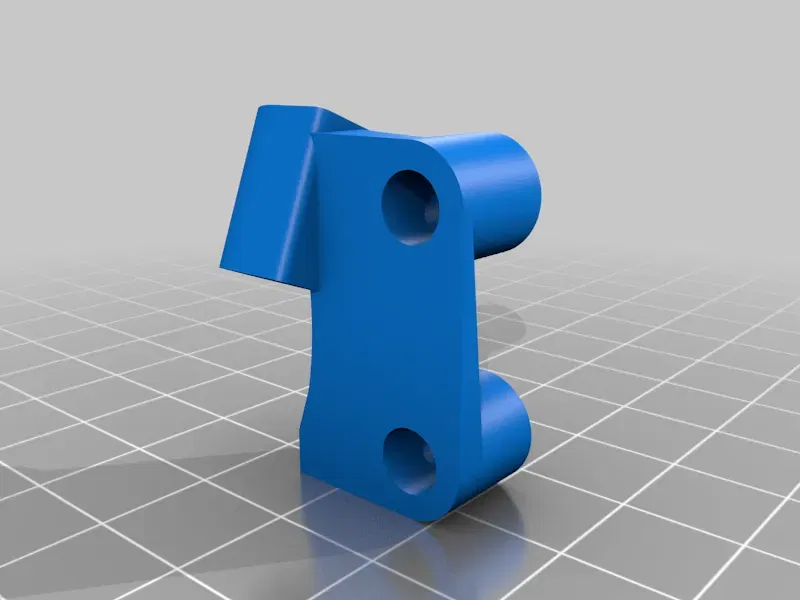

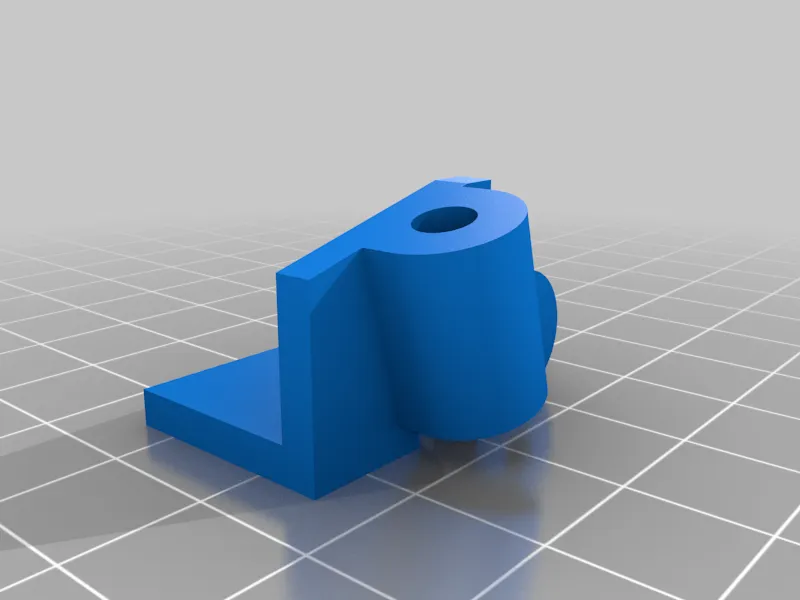

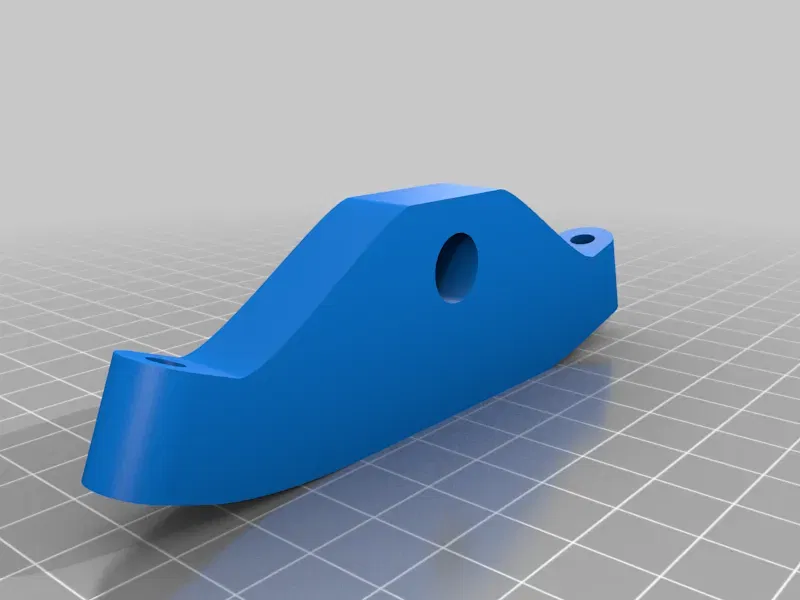

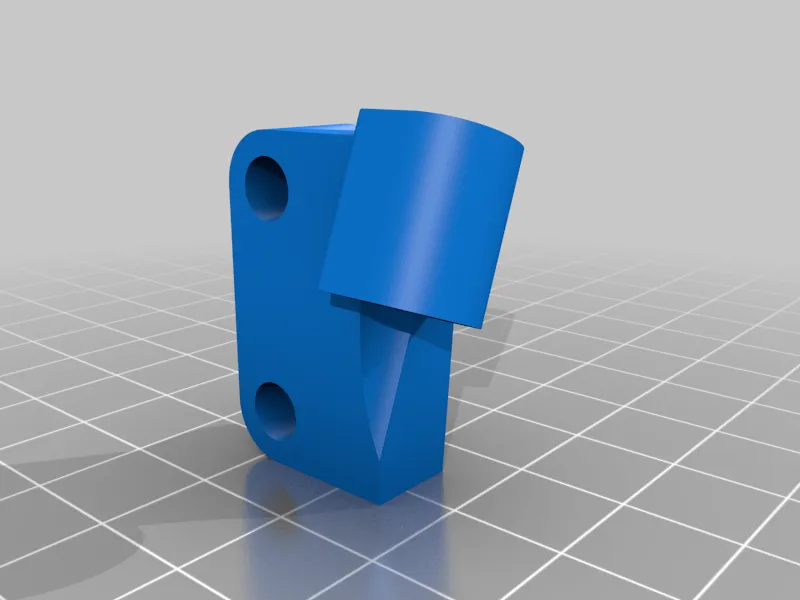

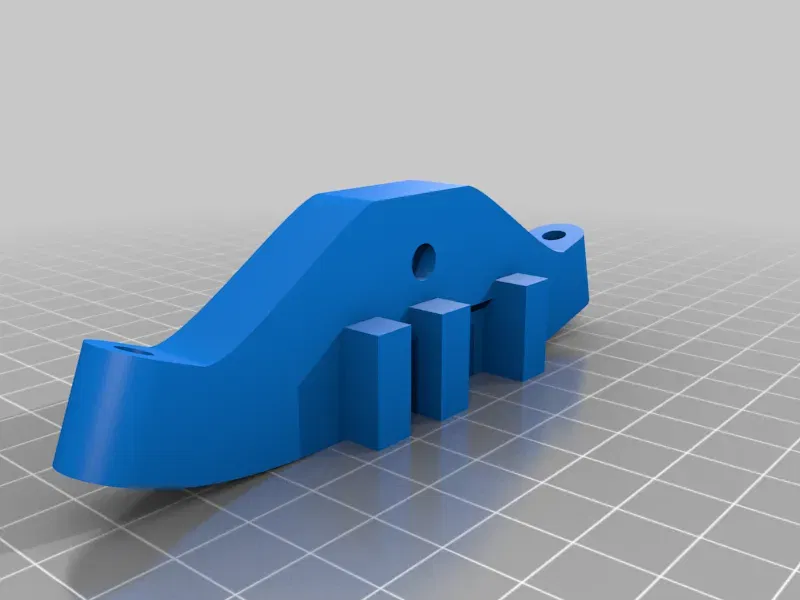

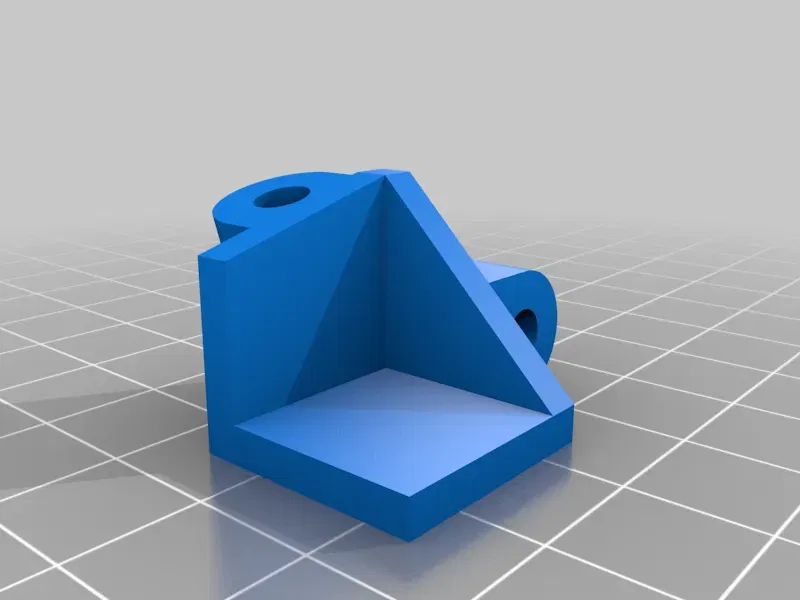

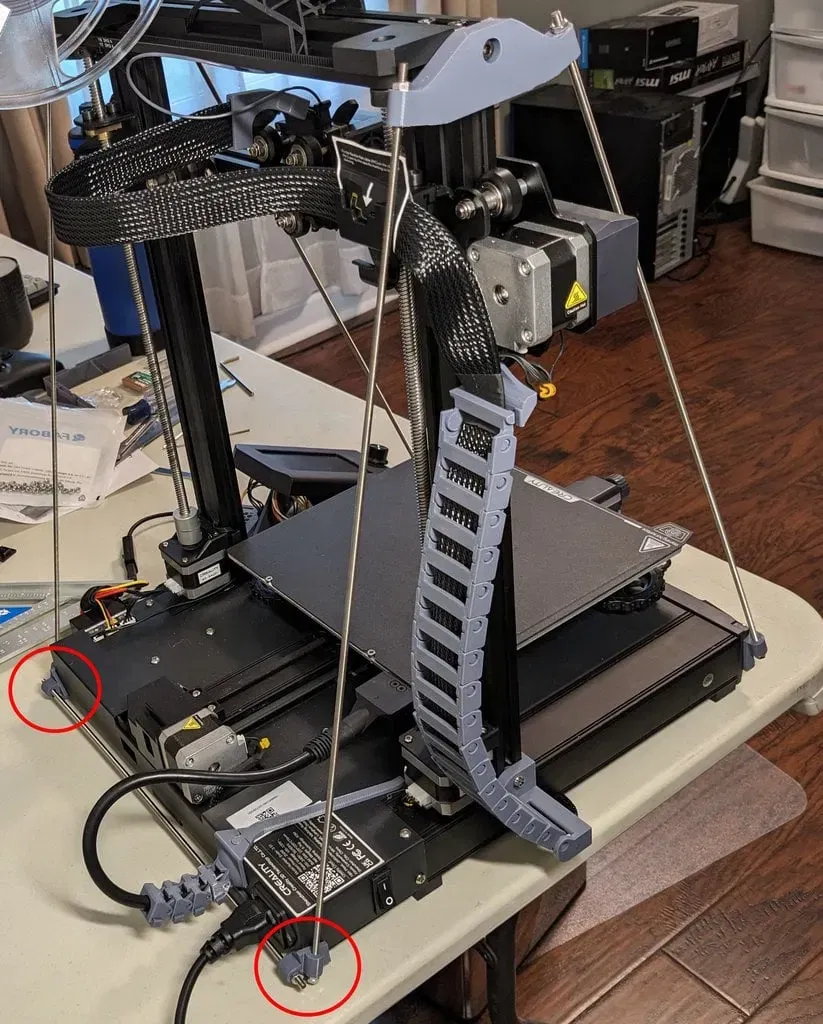

Các giá đỡ phía trước được bắt vít lên bề mặt trước hiện có. Không có lỗ vít gần các giá đỡ góc phía sau, vì vậy thay vào đó, một thanh ren thứ năm chạy ngang để giữ chúng ở vị trí.

Các bộ phận cần thiết:

• Thanh ren M4 cắt thành 500mm x4, 360mm x1 (tổng cộng 2.36 m)
• Đai ốc M4 x20
• Vít M5x10mm x2 (trên cùng)
• Vít M5x25mm x4 (phía trước)

Công cụ cần thiết:

• Cưa cắt hoặc dụng cụ dao động, để cắt các thanh
• Các loại cờ lê/tuốc-nơ-vít khác nhau cho các vít và đai ốc
• Thước vuông thợ mộc 7 inch (tùy chọn)

Các vít M5x10 nên có đầu lục giác 8.5mm, giống như các vít giữ khung lại với nhau. Các vít M5x25 có thể có bất kỳ hình dạng đầu nào, miễn là mặt sau phẳng.

Trong khi lắp ráp, hãy gảy các thanh ren như một cây guitar và lắng nghe để so sánh độ căng. Nâng đầu lên Z=250 để bạn có thể đặt thước vuông thợ mộc dưới nó. Khi bạn hài lòng với vị trí, hãy kẹp các cặp đai ốc lại với nhau để khóa chúng ở vị trí.

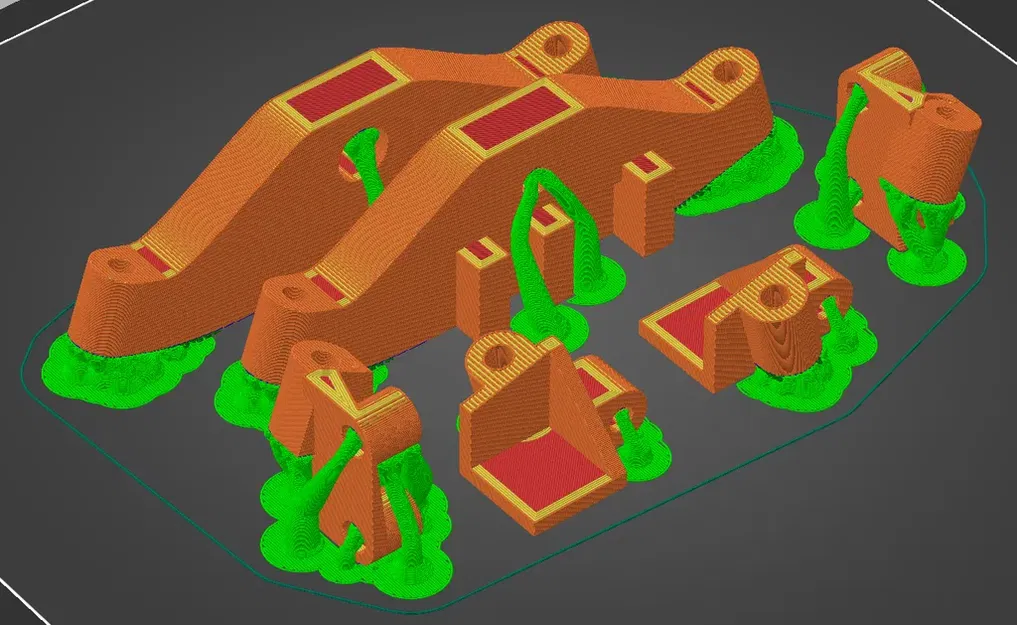

Cài đặt eSlicer:

• Chiều cao lớp 0.2mm
• 5 đường viền (đủ để lấp đầy xung quanh các thanh)
• Đường viền bên ngoài trước (độ chính xác kích thước tốt hơn)
• Lấp đầy gyroid 20%
• Hỗ trợ:
  • Kiểu: hữu cơ/cây
  • Khoảng cách tiếp xúc Z trên/dưới: 0.2 (một chiều cao lớp)
  • Số lớp giao diện trên: 3 (nặng)
