Vỏ BTT PI TFT 50 V1 cho Voron Switchwire

NGÀY CÔNG BỐ: 2023-06-26

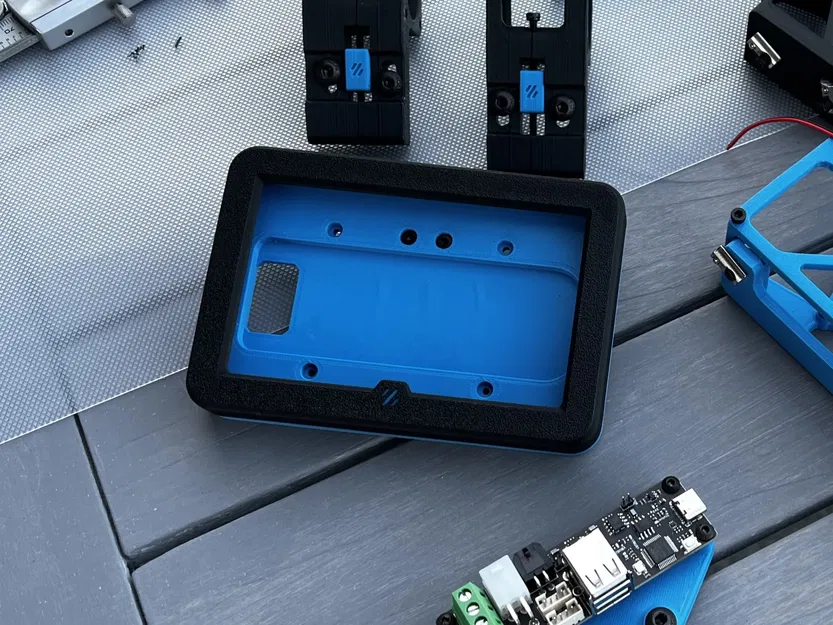

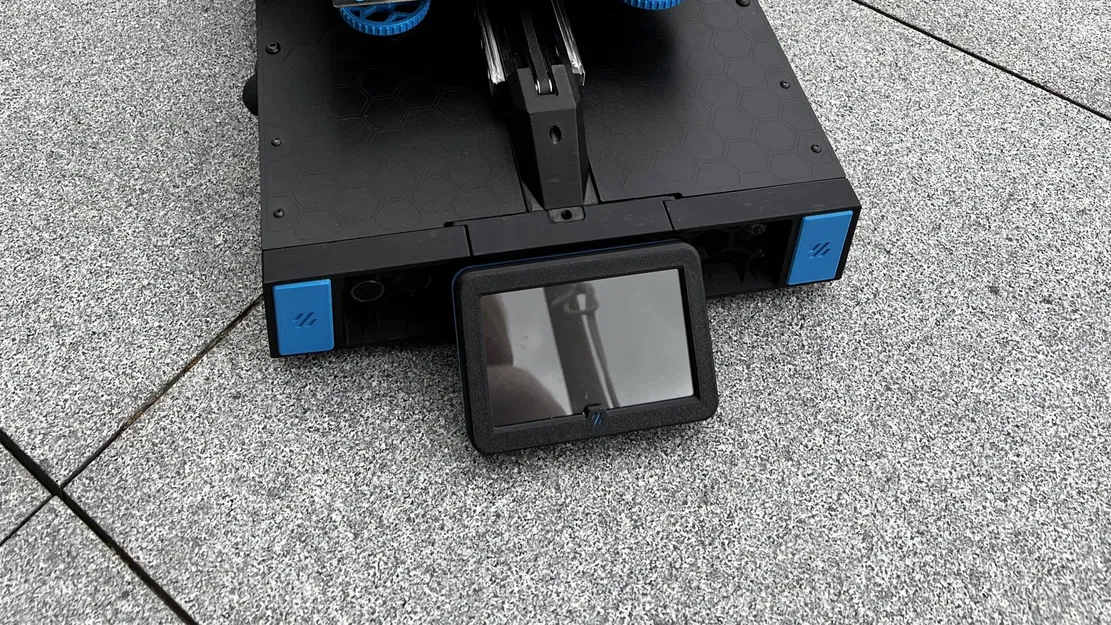

2023-08-18 : V1.1 : Thêm hình ảnh thực tế của bản dựng Switchwire của tôi

2023-06-26 : V1.0 : Tải lên ban đầu

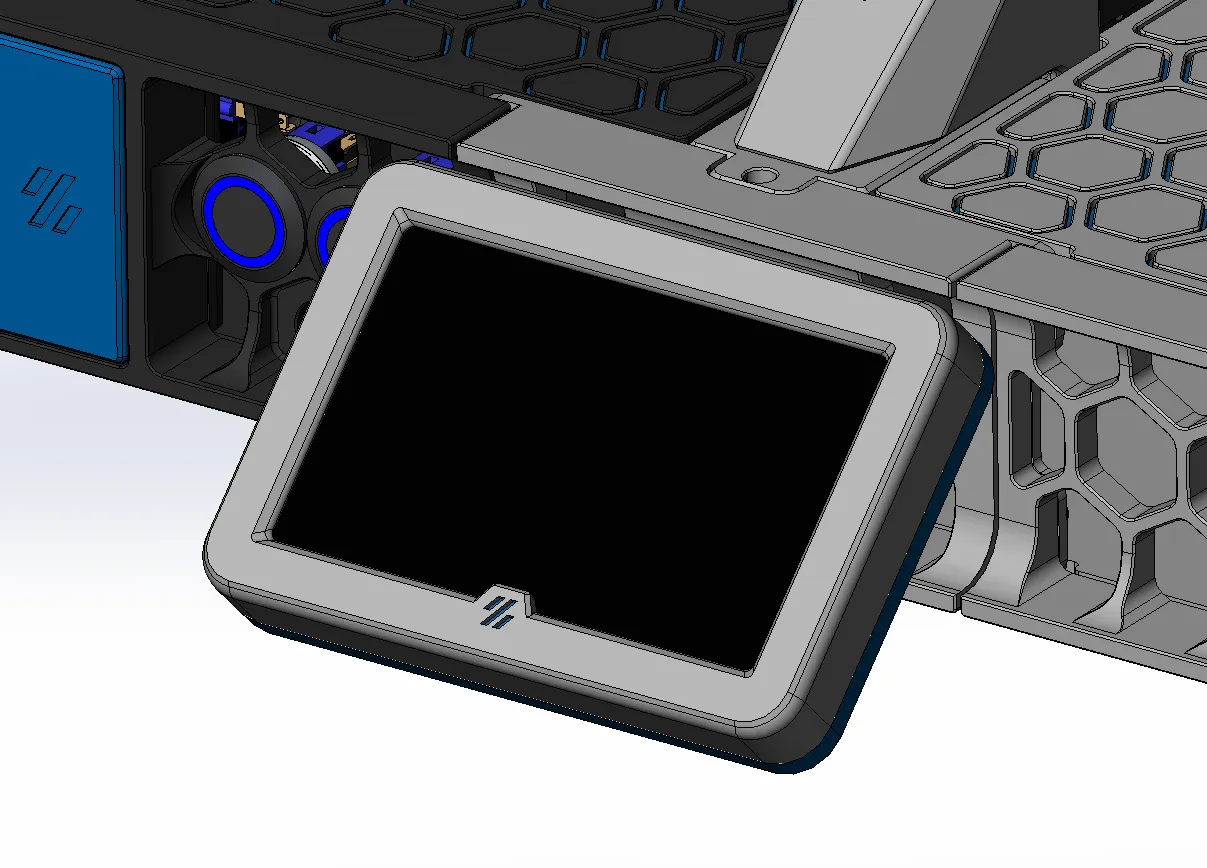

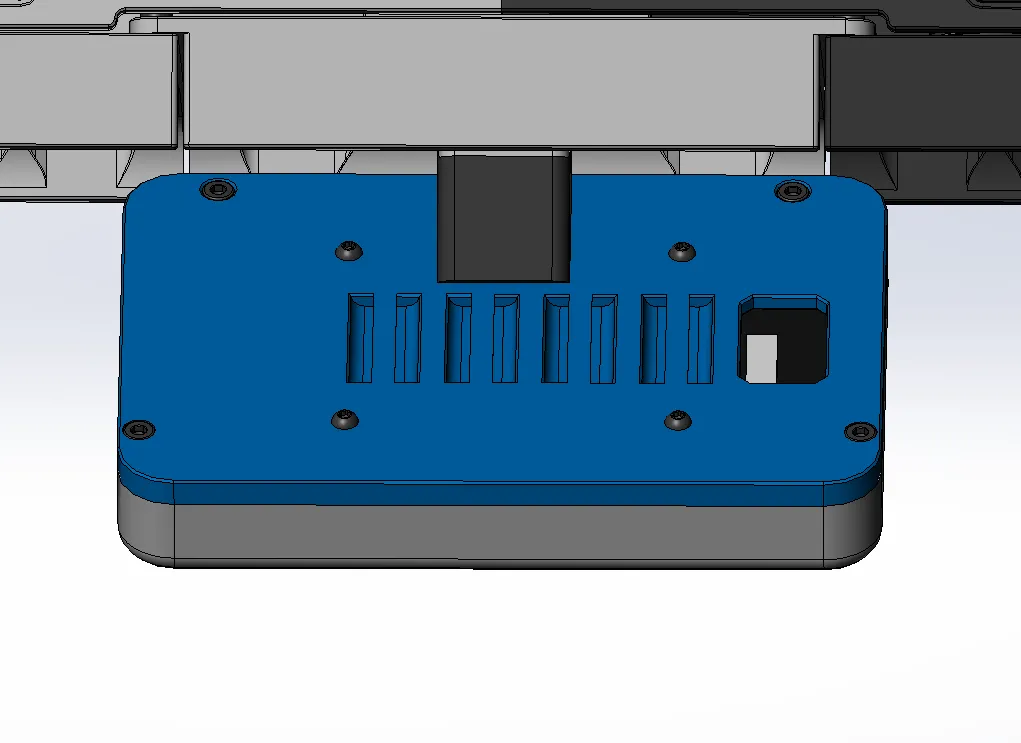

Vì tôi không thể tìm thấy bất kỳ vỏ nào cho BTT PI TFT 50 V1 cho bản dựng Voron Switchwire của mình, tôi đã tự thiết kế một vỏ. Tôi đã thiết kế hai phiên bản của vỏ. Một phiên bản có lỗ cắt cho một chèn hình lục giác và một phiên bản có không gian để thêm một đèn rgbw led. Ở mặt sau của vỏ có một họa tiết sọc ở phía sau mà bạn có thể định tuyến cáp băng phẳng của màn hình TFT50.

Vỏ được làm từ 4 phần:

• MXM_PI_TFT_50_FRONT_PANEL.STL
• MXM_PI_TFT_50_BACK_PANEL.STL
• MXM_PI_TFT_50_SCREEN_ADAPTER.STL
• MXM_PI_TFT_50_FRONT_PANEL_INSERT.STL

Ngoài ra, bạn cũng cần:

• 6 x Vít DIN 912 M3x8
• 2 x Vít DIN 912 M3x16
• 4 x Vít ISO 7380 M2.5x6
• 8 x Chèn ren M3x5_L4

Các tệp CAD có sẵn theo yêu cầu.
