Máy vẽ 2D cho chai thủy tinh MatePlotter

MatePlotter

Đây là một dự án đang trong quá trình phát triển. Các mô hình hiện đang được thử nghiệm và sẽ được cập nhật, cùng với mã mẫu Arduino.

What to expect

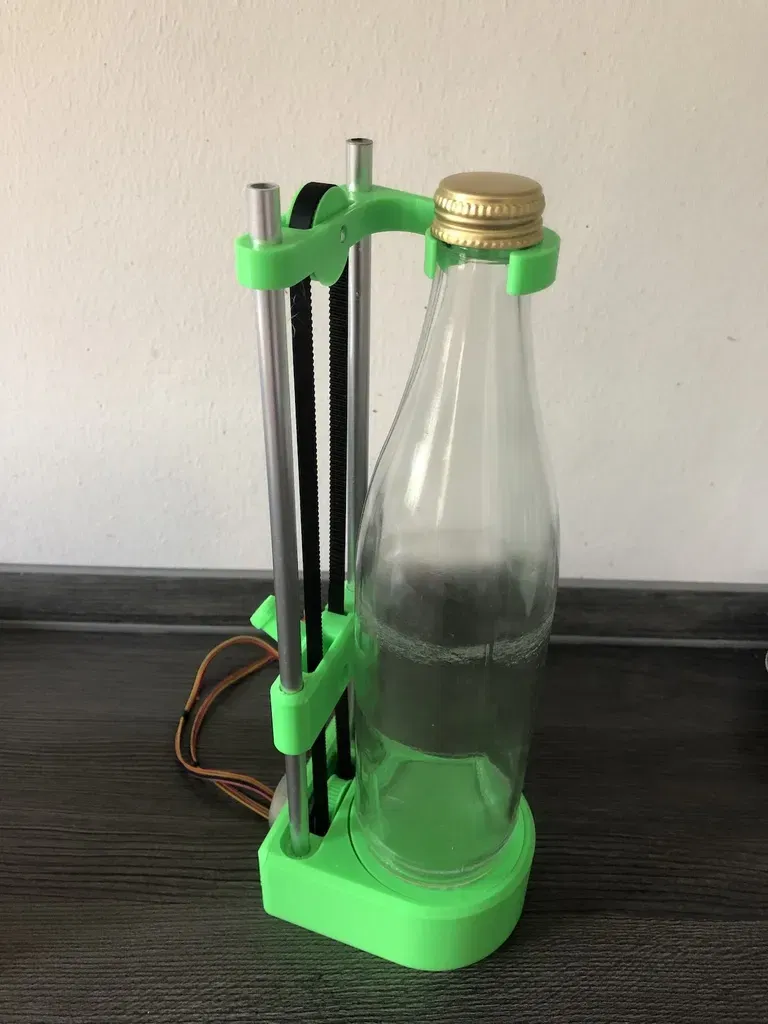

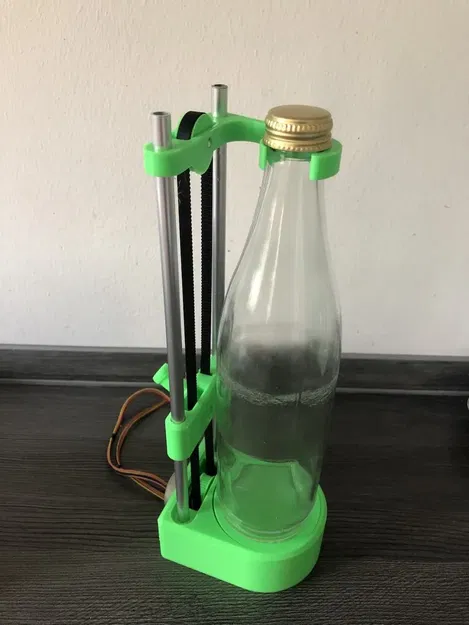

Đây là một máy vẽ 2D cho chai thủy tinh mate, sử dụng động cơ bước 28BYJ rất phổ biến. Mục tiêu của dự án này là cung cấp cho những người mới bắt đầu lập trình một bài tập thực hành và cơ bản, bằng cách viết mã cho các vi điều khiển để vẽ hình dạng và phác thảo lên chai.

How to use

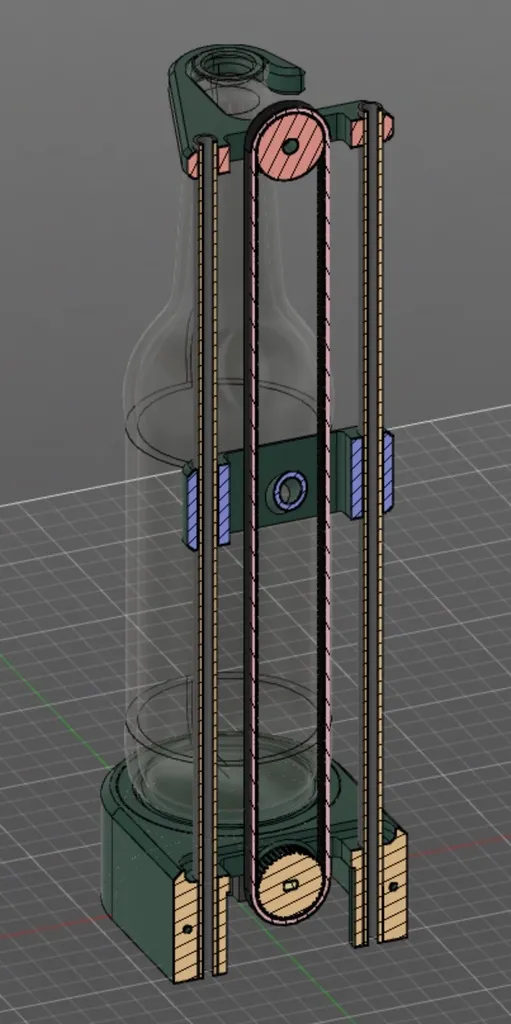

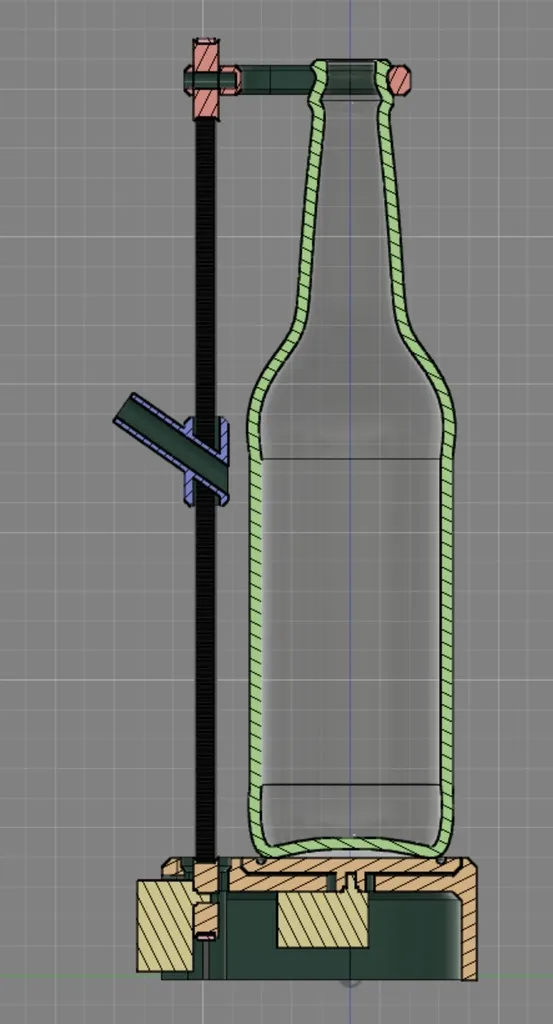

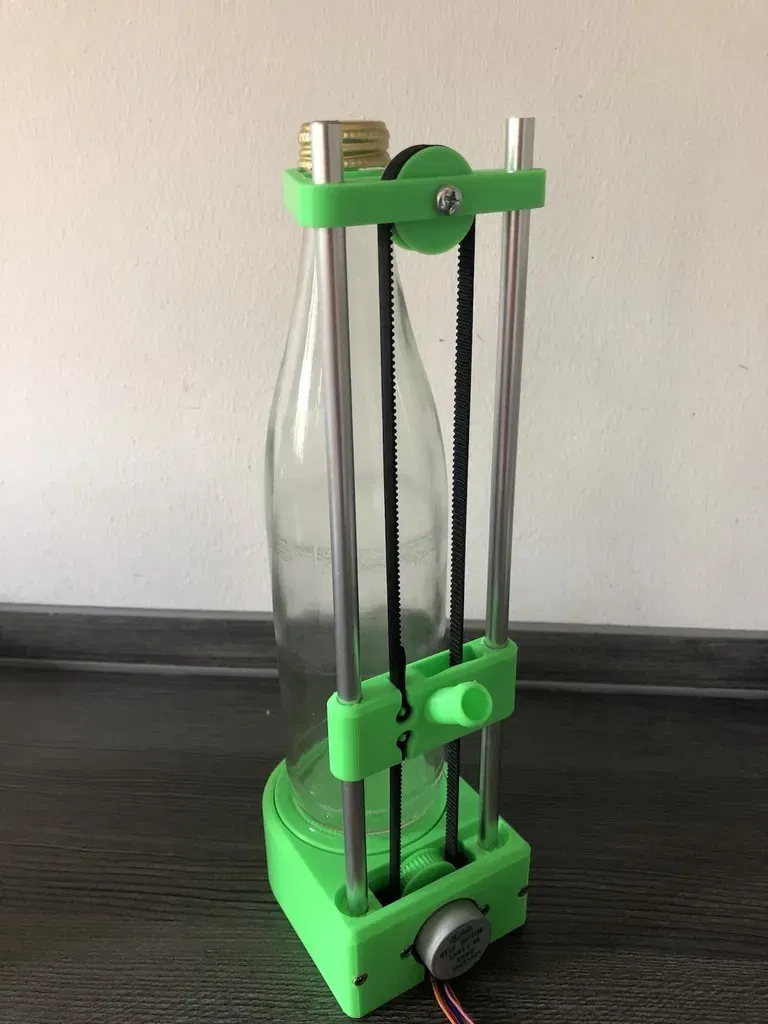

MatePlotter sử dụng dây đai GT2 phổ biến và các thanh nhôm tròn 8mm. Bánh răng và bánh xe cho cụm dây đai được in. Bạn nên có thể lắp ráp mọi thứ chỉ với các bu lông và đai ốc M3 và M4. Các động cơ bước 28BYJ được gắn bên trong cơ sở để điều khiển bàn xoay và bánh răng. Để sử dụng MatePlotter, bạn chèn một chai thủy tinh tiêu chuẩn 0.5L và đặt một cây bút vào xe đẩy.

Resources

Thư viện Stepper đơn giản để sử dụng với ESP32 và MicroPython: - https://gitlab.com/ddi-tu-dresden/eduinf/micropython/mateplotter
