Chốt bản lề cho hộp Makita MakPac - Ngắn

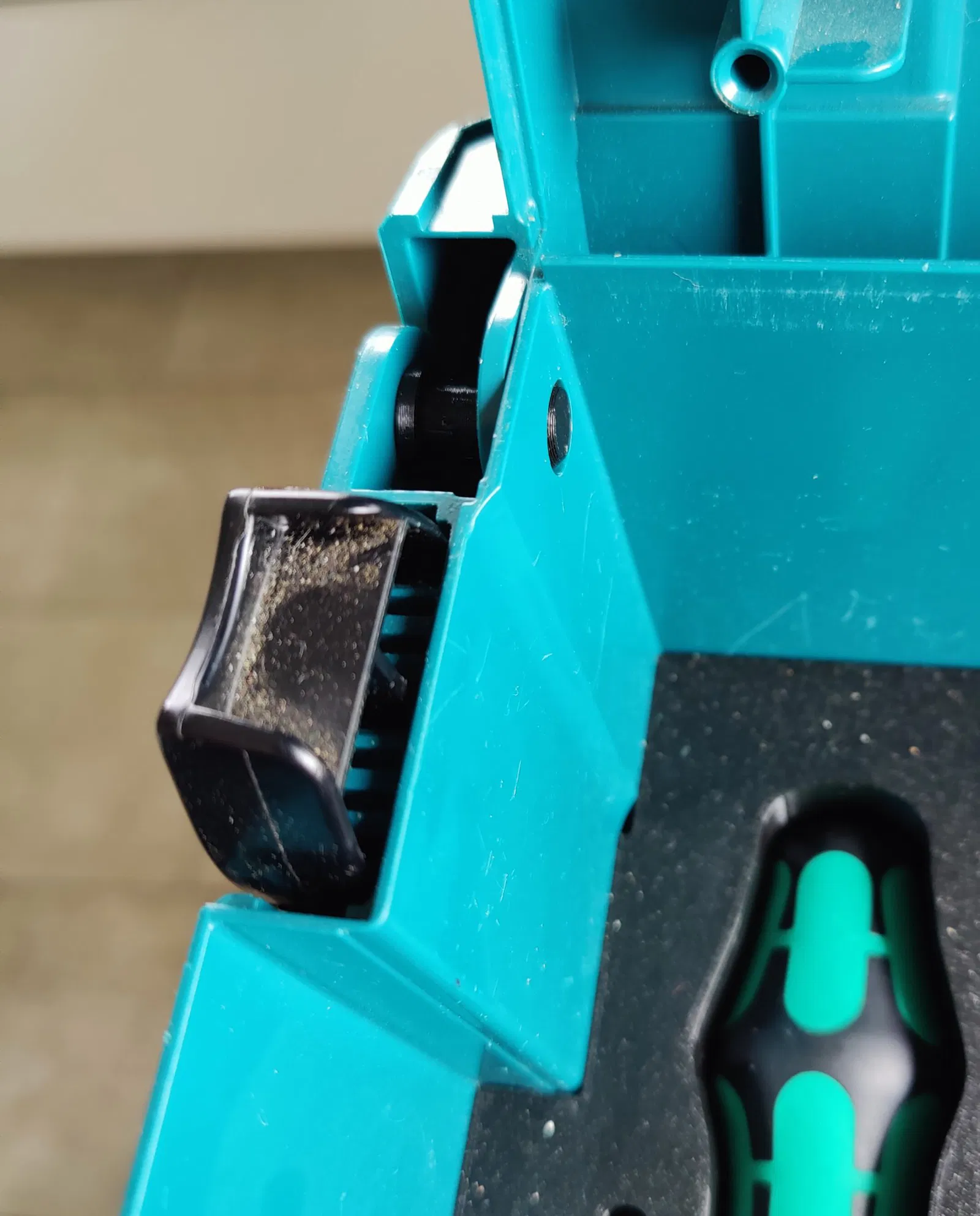

Vì lý do nào đó, Makita đã xây dựng hệ thống bản lề kỳ lạ và chiếm nhiều không gian.

Tôi đã sửa chữa điều đó cho họ.

In tốt nhất bằng PETG ở độ dày 0,2mm với 100% độ đặc. Gắn vào vị trí bằng một vít chìm. Bất kỳ thứ gì từ 3x15 đến 4x20mm sẽ hoạt động.

Đề xuất lắp đặt

• Gỡ bỏ chốt cũ bằng kìm

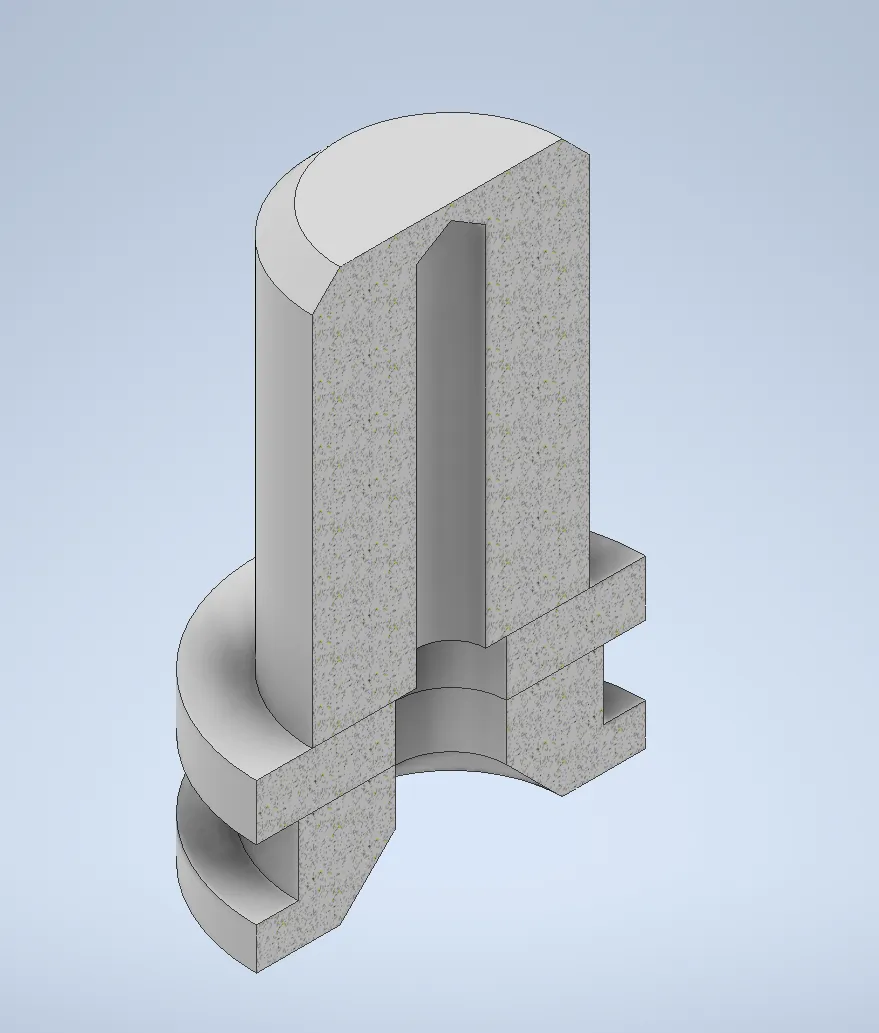

• Bắt đầu từ bên trái và đẩy Shaft_Hinge_A từ ngoài vào hộp MakPak
• Thêm vít từ bên ngoài và thêm Shaft_Hinge_B từ bên trong. Để lại một chút không gian cho bản lề nắp
• Thêm nắp và đẩy Shaft_Hinge_C từ bên trong để giữ nắp ở vị trí. Vặn chặt một chút
• Sử dụng kìm để giữ Shaft_Hinge_C. Vặn chặt vít hoàn toàn

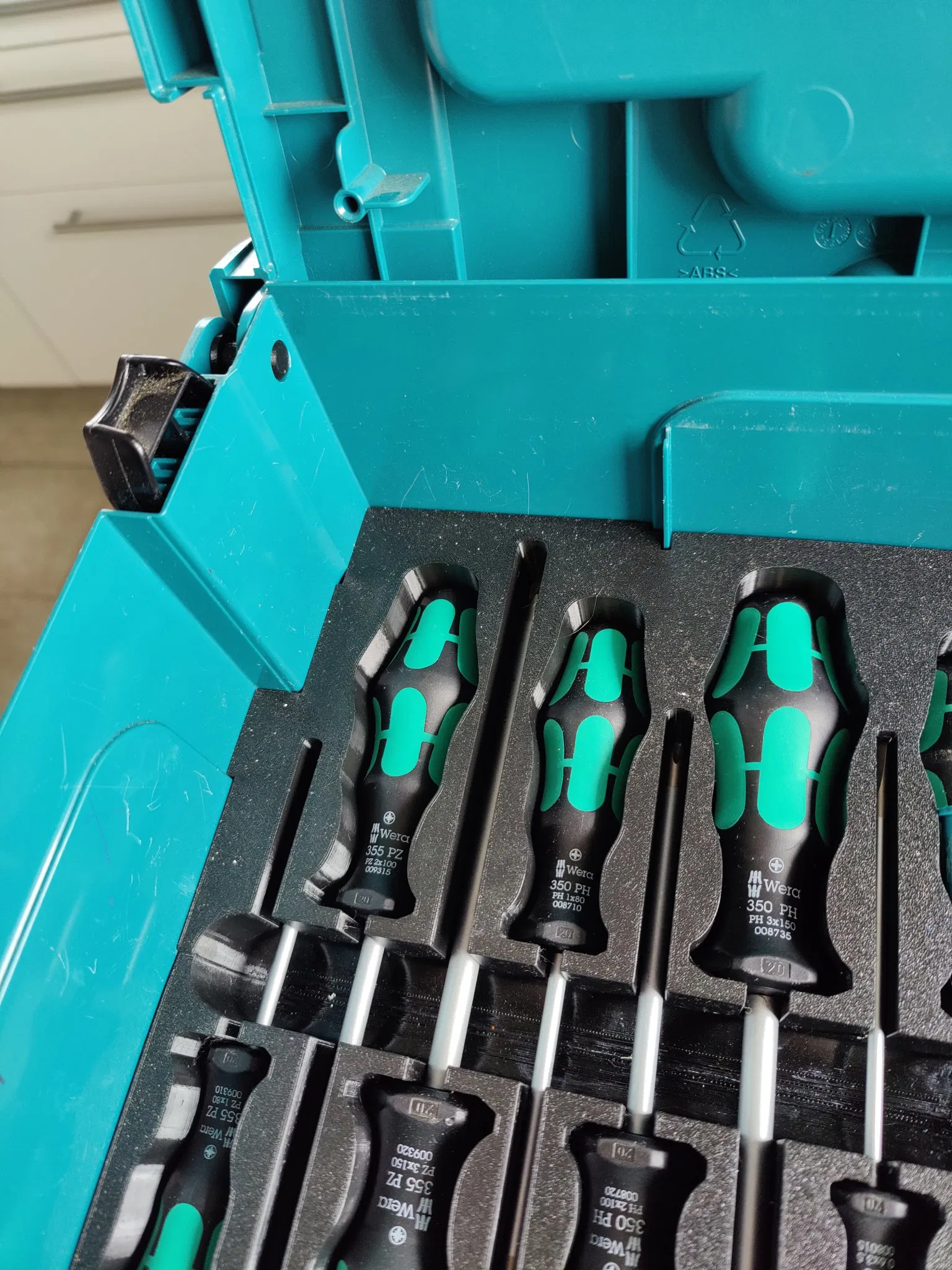

PS: Vâng, bộ tổ chức tua vít cũng sẽ được tải lên.
