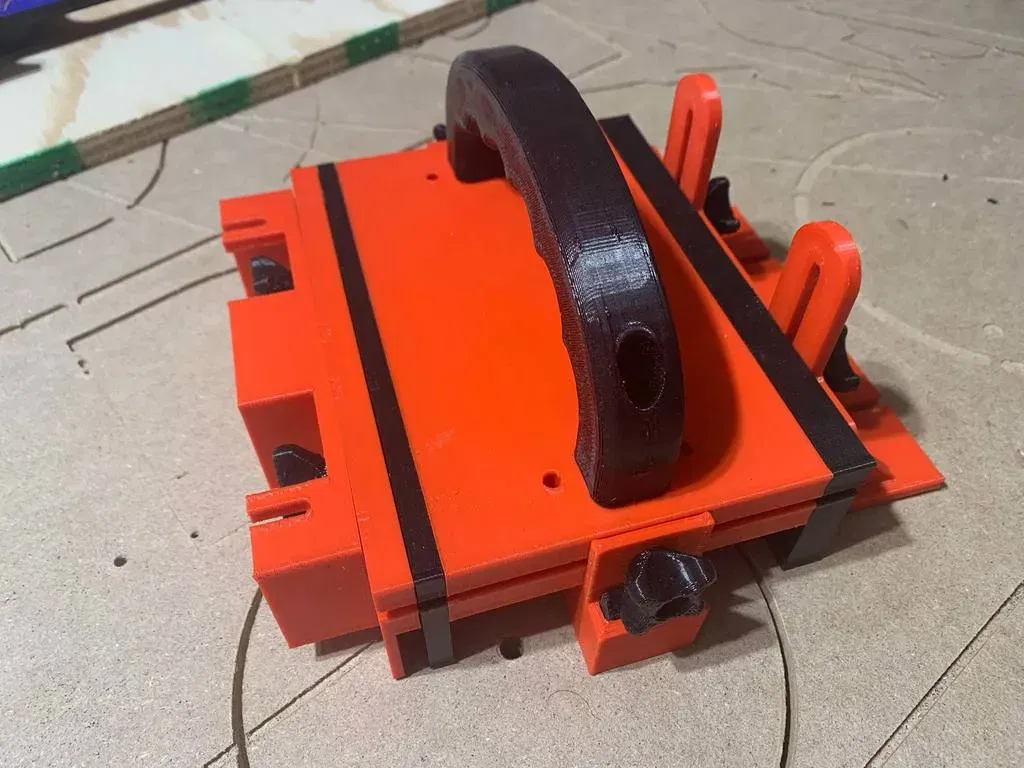

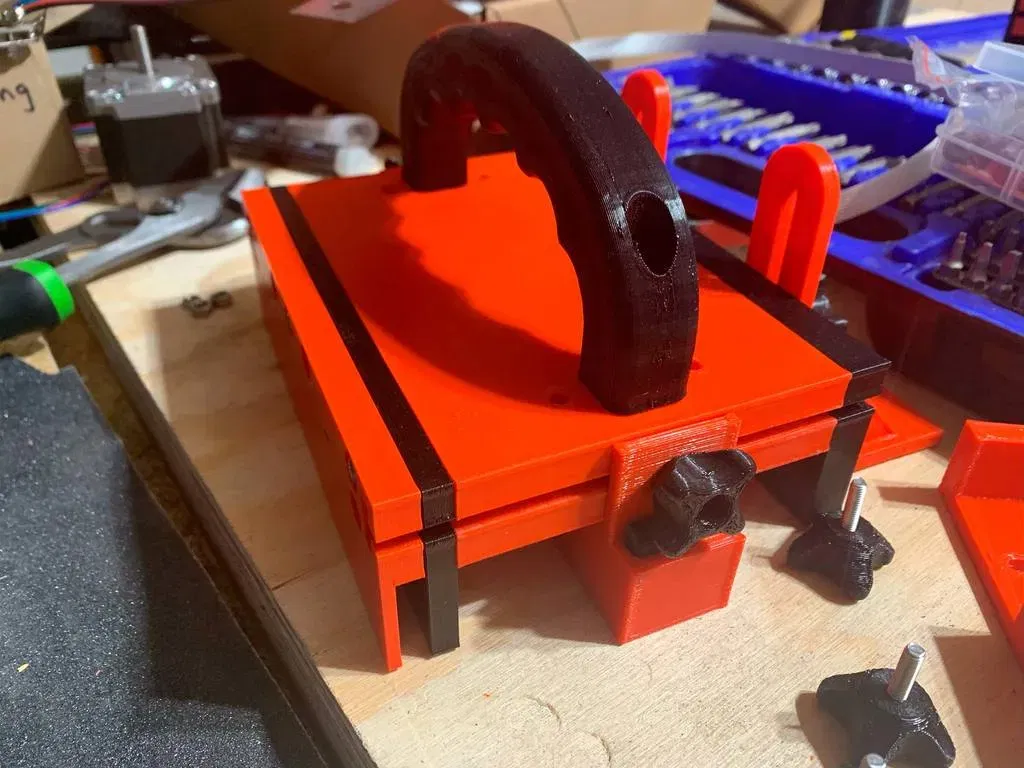

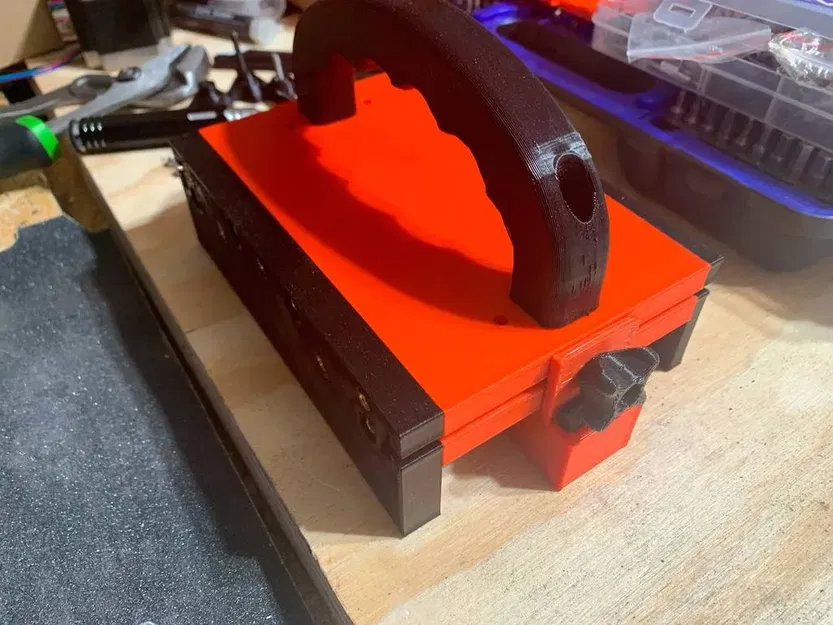

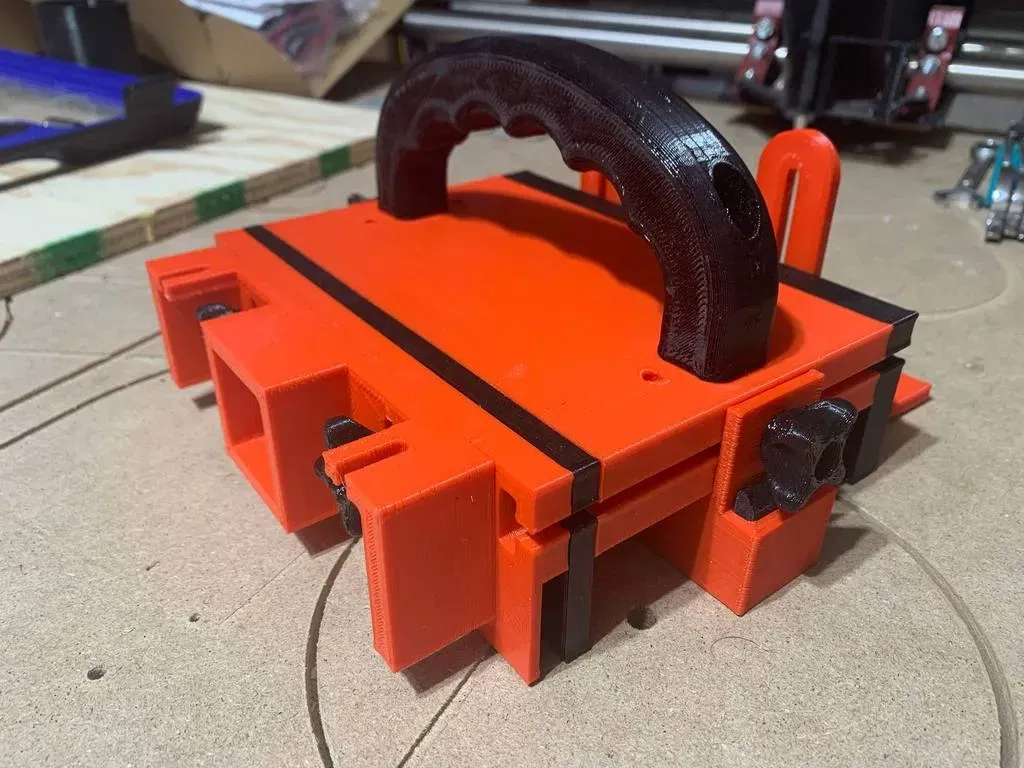

Khối đẩy v4 phiên bản chèn ren (không cần hỗ trợ)

Tôi đã làm việc trên hai phiên bản remix của thiết kế đẩy khối xuất sắc của Trobinou (23 tháng 1, 2017). Một trong những phiên bản remix của tôi không sử dụng các chèn ren, trong khi phiên bản còn lại (phiên bản này) có sử dụng. (Tôi vẫn chưa đăng phiên bản remix không có chèn ren của mình. Nếu tôi đăng được, tôi sẽ sửa đổi điều này và liên kết đến nó ở đây.) ### BOM và Lắp ráp “Danh sách vật liệu” sau đây được lấy từ danh sách gốc mà tôi đã remix để cải thiện: BOM: - Tùy chọn: mũi khoan (Ø4 mm) để cố định các bên — (lưu ý: tôi không sử dụng mũi khoan trên của tôi, nếu tôi nhớ không nhầm)

• Hai (2) ốc vít, M5×30/35 mm, cho tay cầm
• Hai (2) đai ốc, M5, cho tay cầm
• Tám (8) ốc vít, M4×16 mm, cho các bên — (lưu ý: danh sách gốc đã chỉ định một ốc vít bằng thép không gỉ với một flange, còn gọi là “TBHC BASE PLATE A2”) nhưng tôi đã không mua hoặc sử dụng bất kỳ phần cứng đặc biệt nào như vậy. Tôi chỉ sử dụng một ốc vít M4×16 mm thông thường mà không có flange đặc biệt nào.)
• Sáu (6) bu lông/ốc vít đầu lục giác, M4×20mm, cho các núm (danh sách gốc đã chỉ định cái này)
• Sáu (6) đai ốc, M4, cho các núm
• Lựa chọn của bạn về một lớp phủ không trượt gắn vào phần dưới để có độ bám — CÁC TÙY CHỌN: - Miếng cao su cắt từ ống xe đạp (tôi đã sử dụng cái này). - Giấy nhám (một số người đã báo cáo rằng họ đã sử dụng cái này). - Miếng đệm đồ nội thất silicone tự dính không trượt có thể cắt - liên kết liên kết: https://amzn.to/44iU9O9 (credit cho @jakeymon vì điều này). - Tay cầm pin Flywoo — có thể cái này – (credit cho người tạo @ronsone vì điều này). - Danh sách gốc đã chỉ định một “tấm cao su 290 x 210 mm” nhưng liên kết mà nó đưa ra hiện đã bị hỏng.

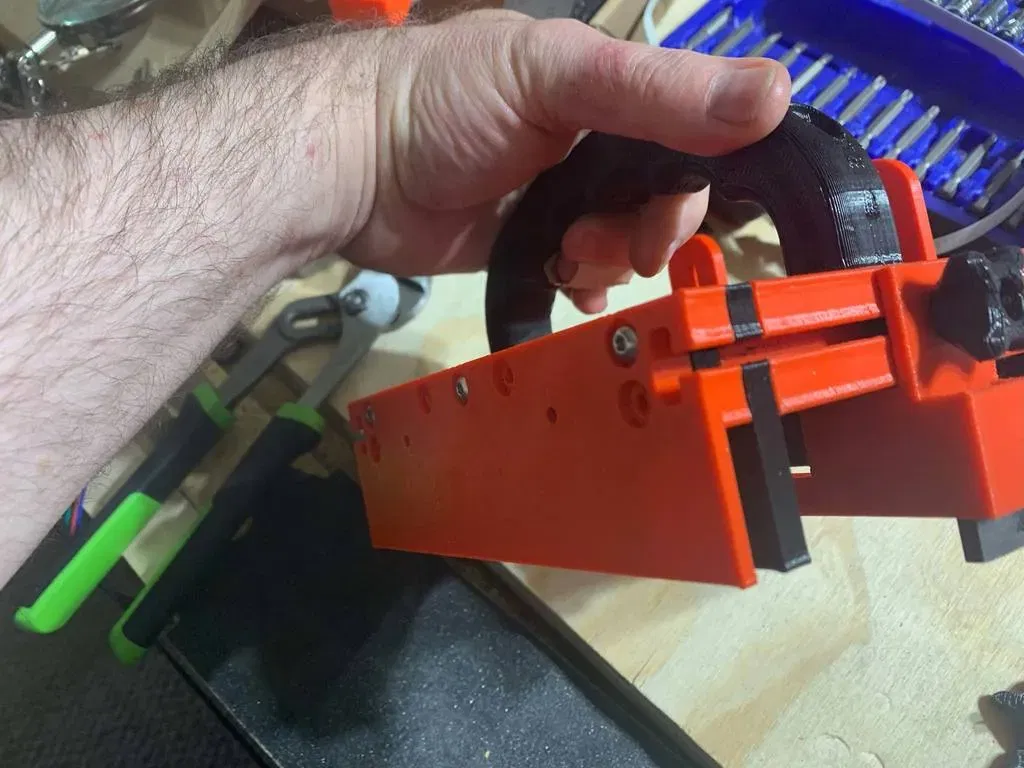

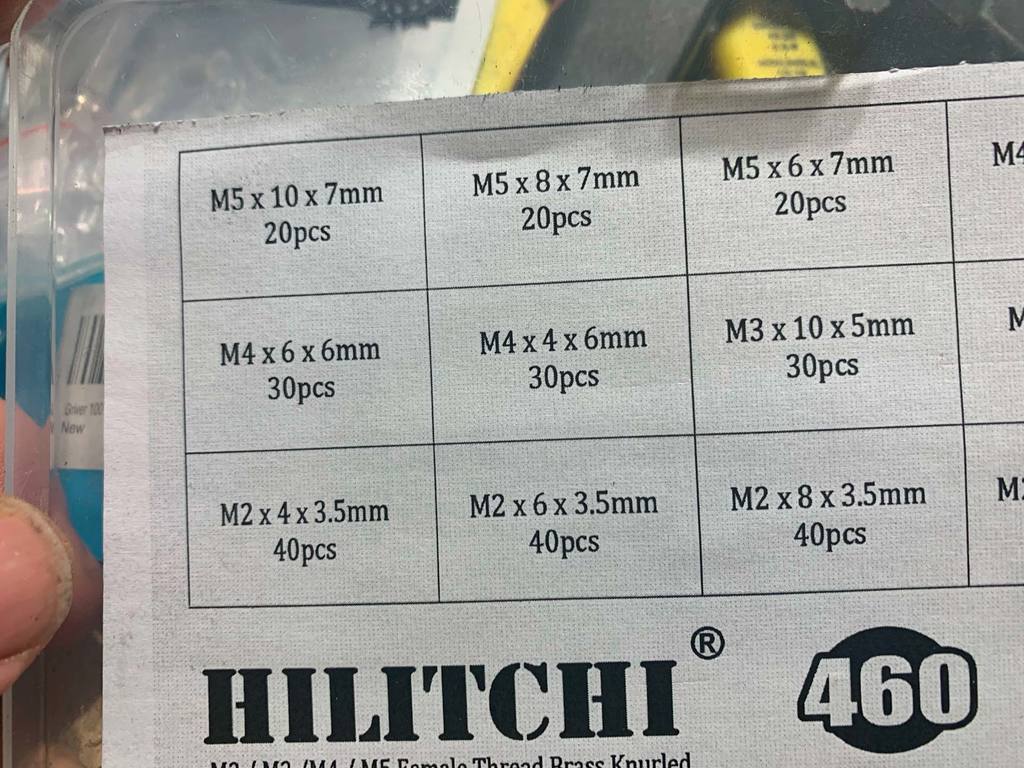

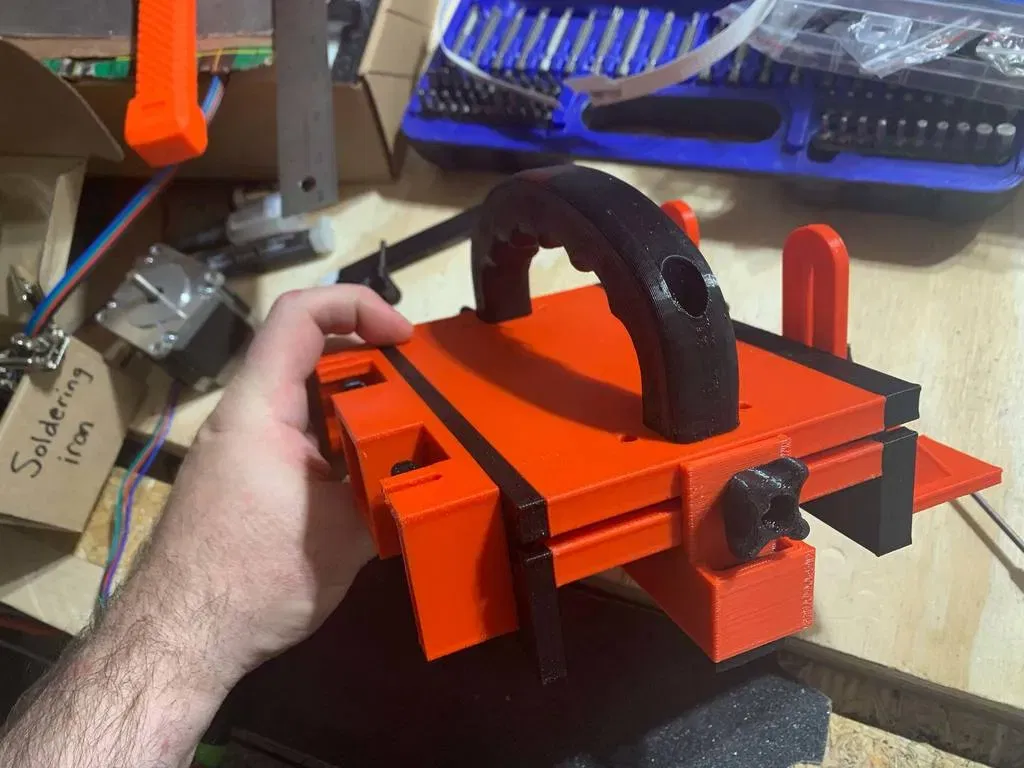

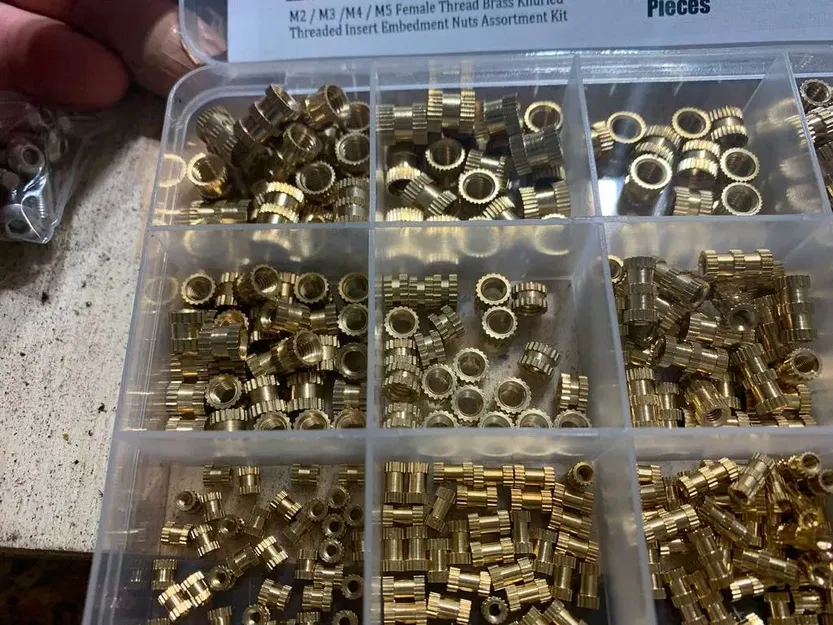

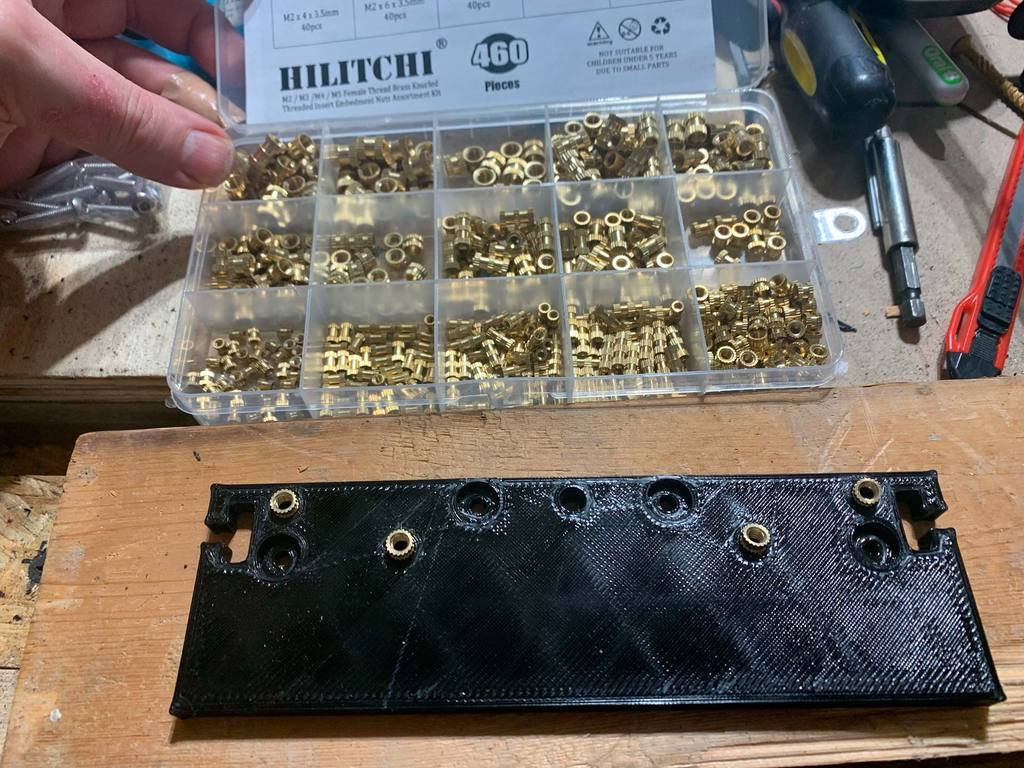

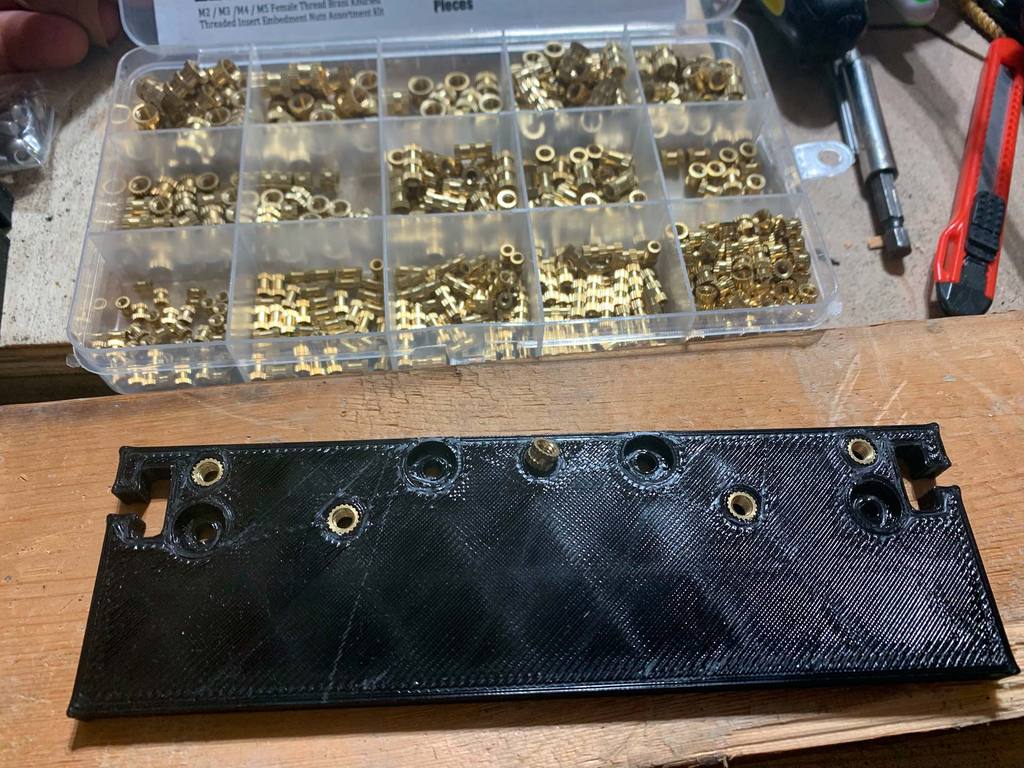

• Đây là một liên kết liên kết đến bộ chèn ren mà tôi sử dụng: https://amzn.to/3PUAA3F

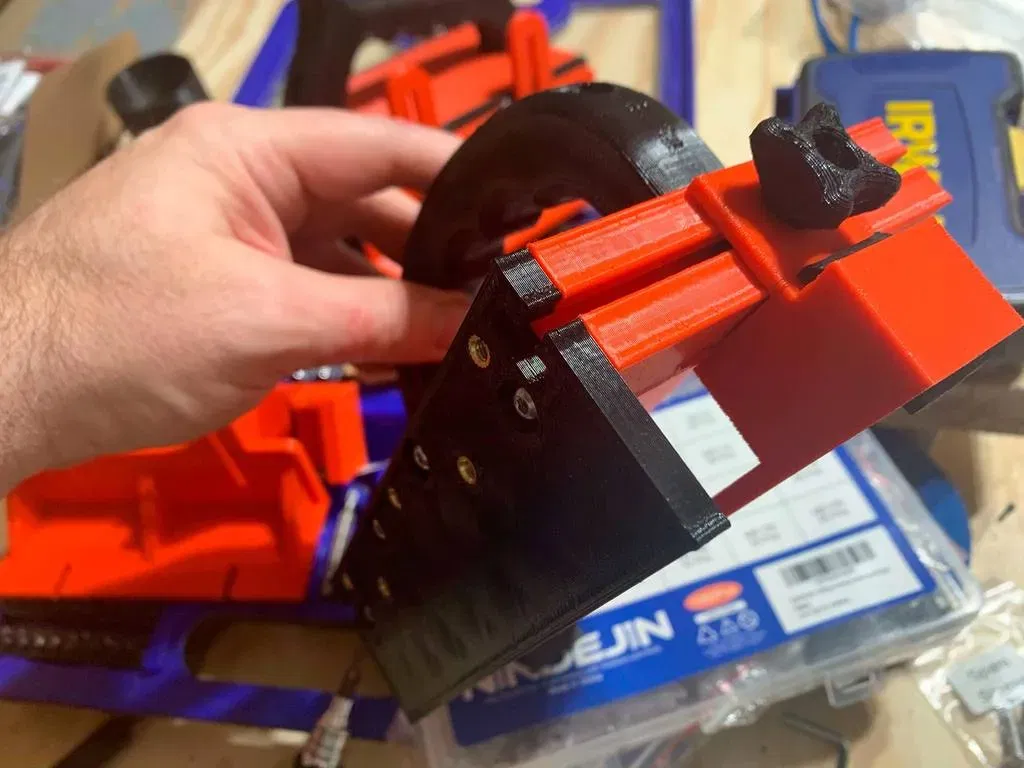

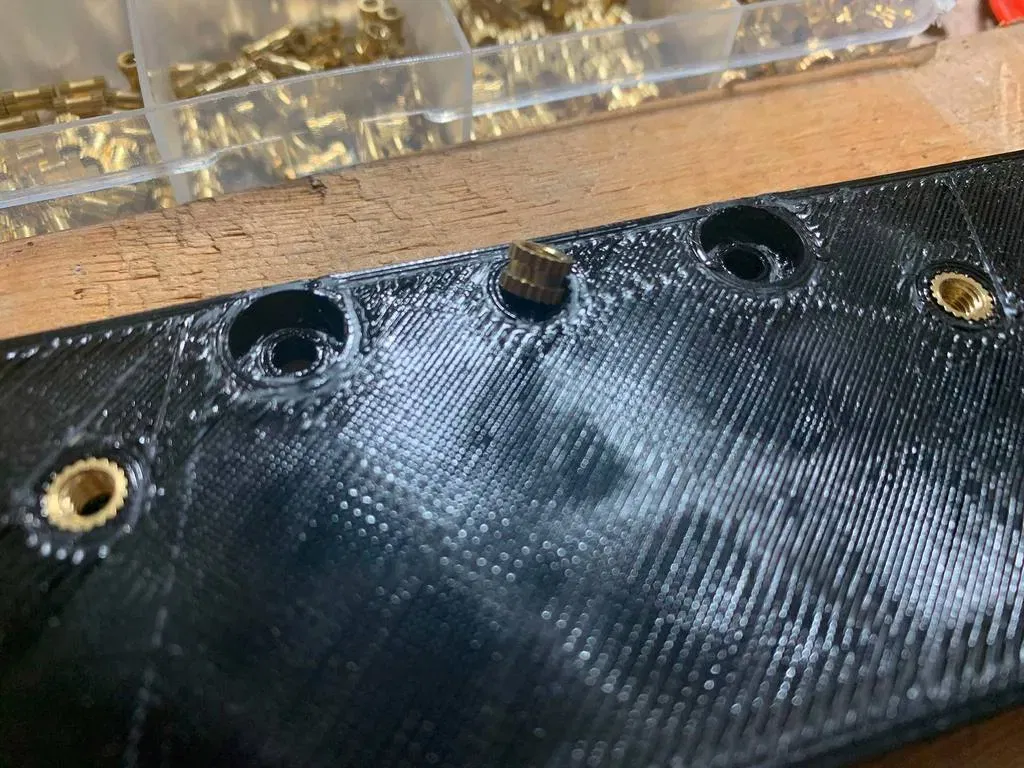

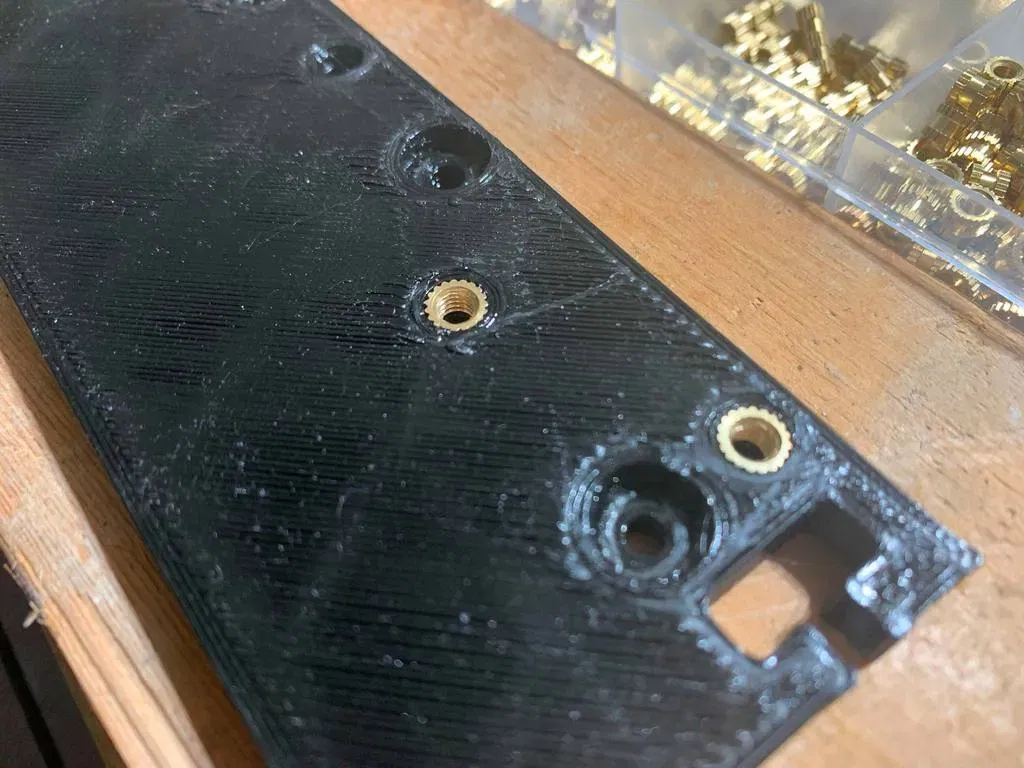

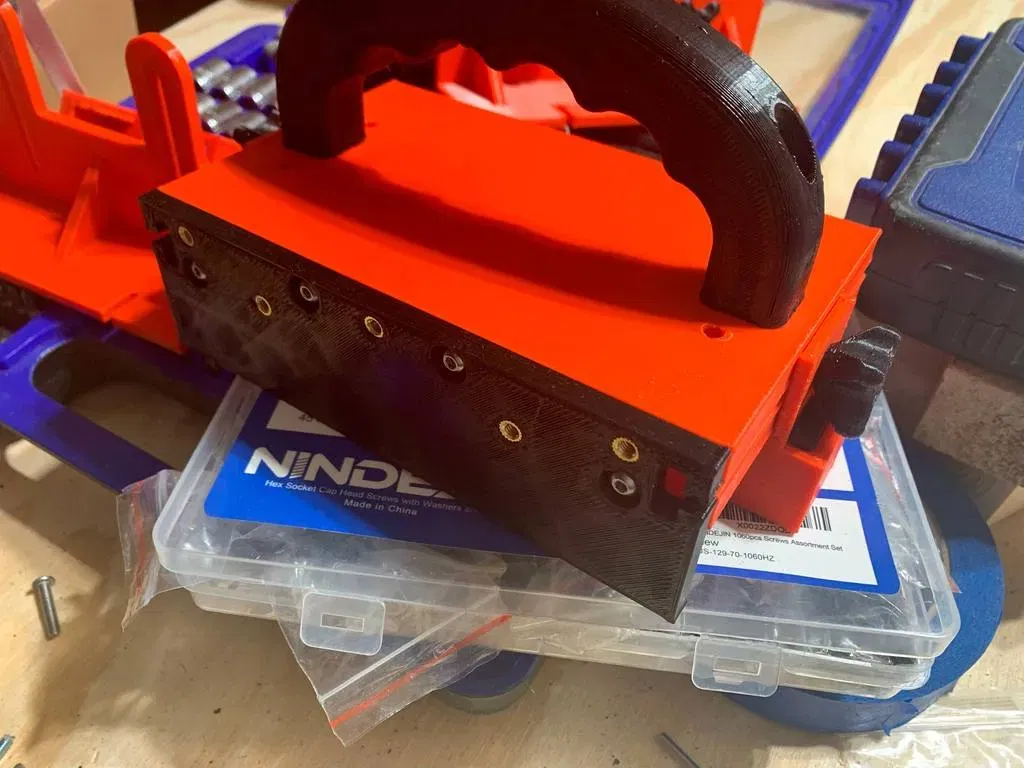

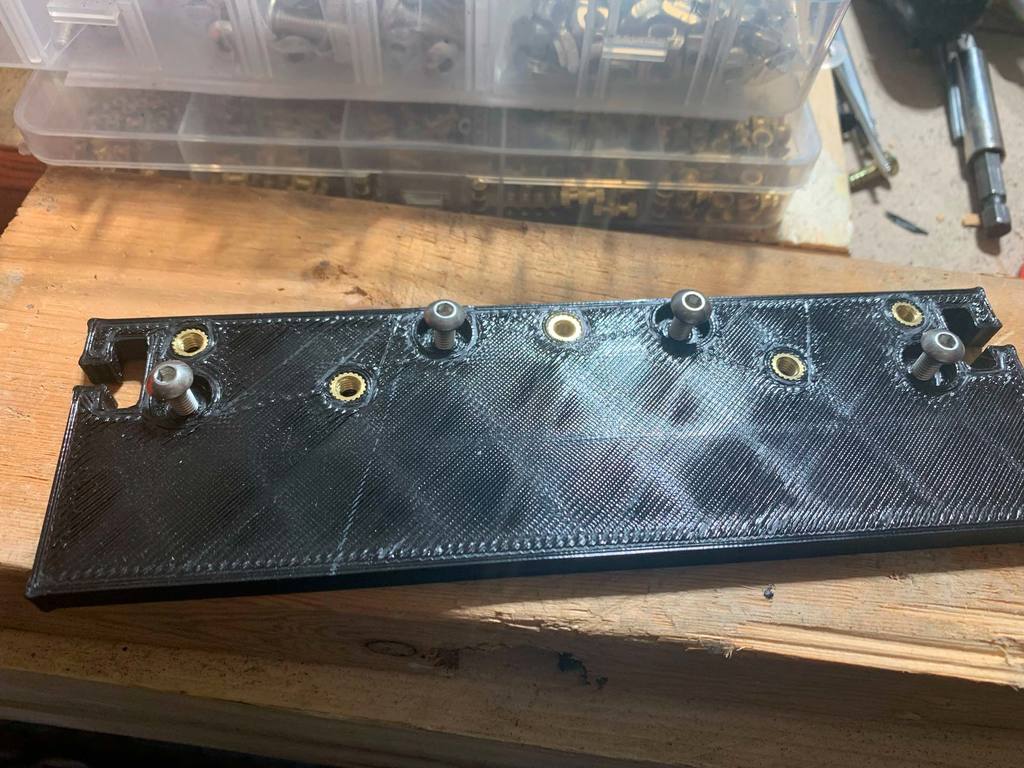

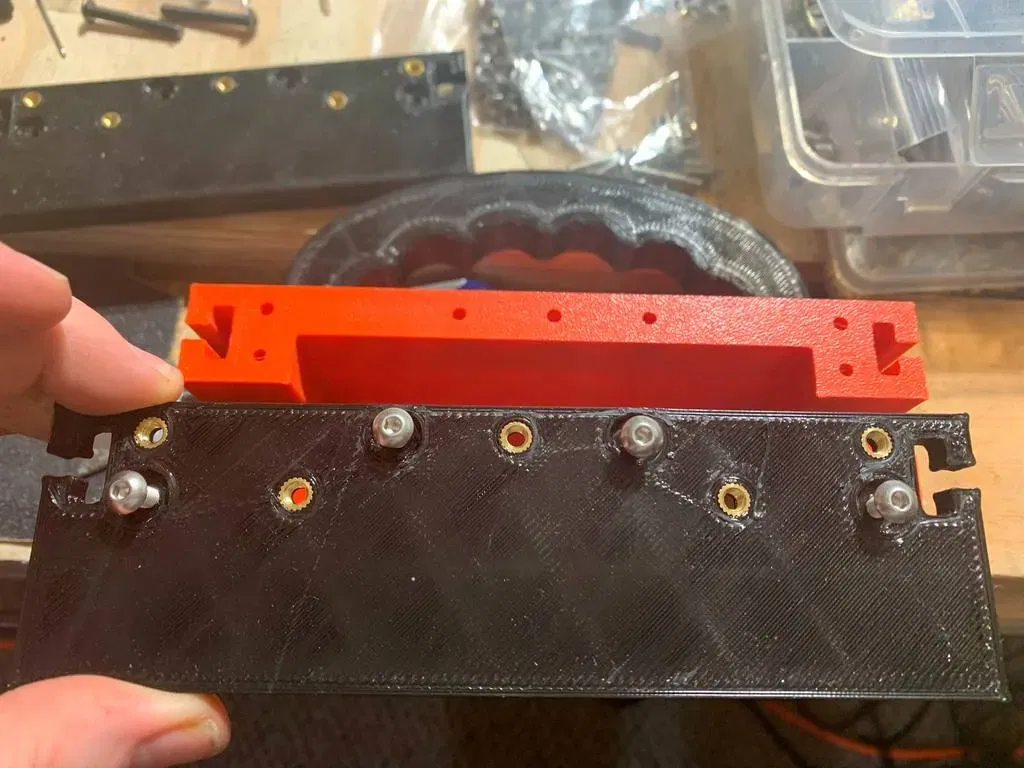

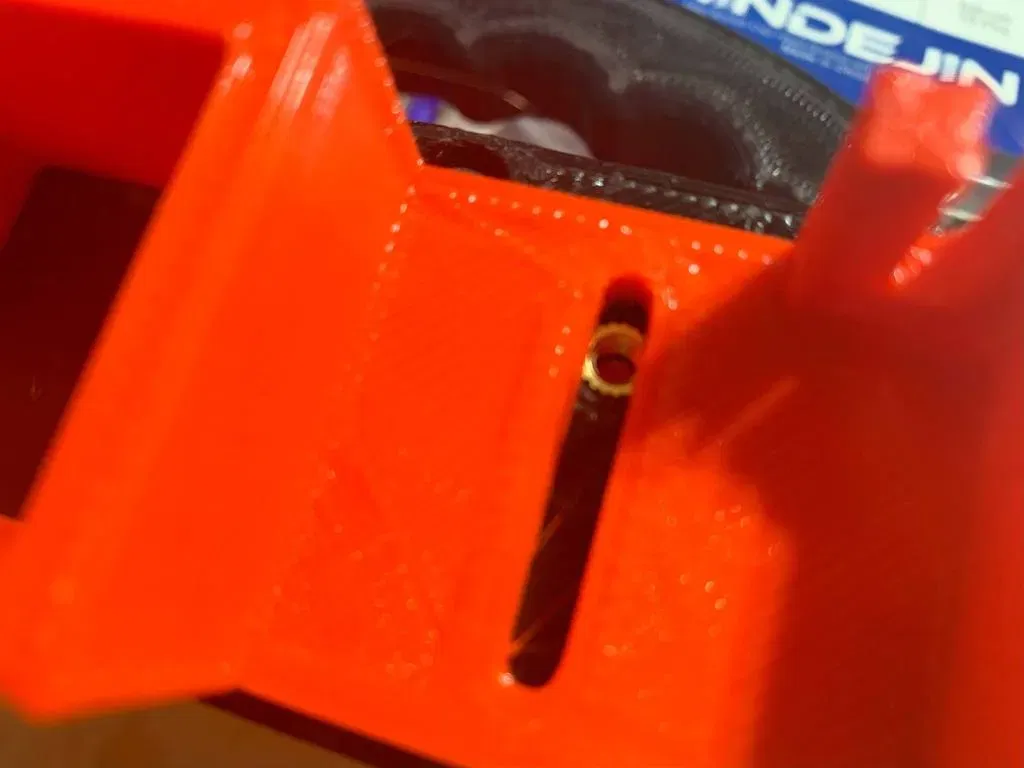

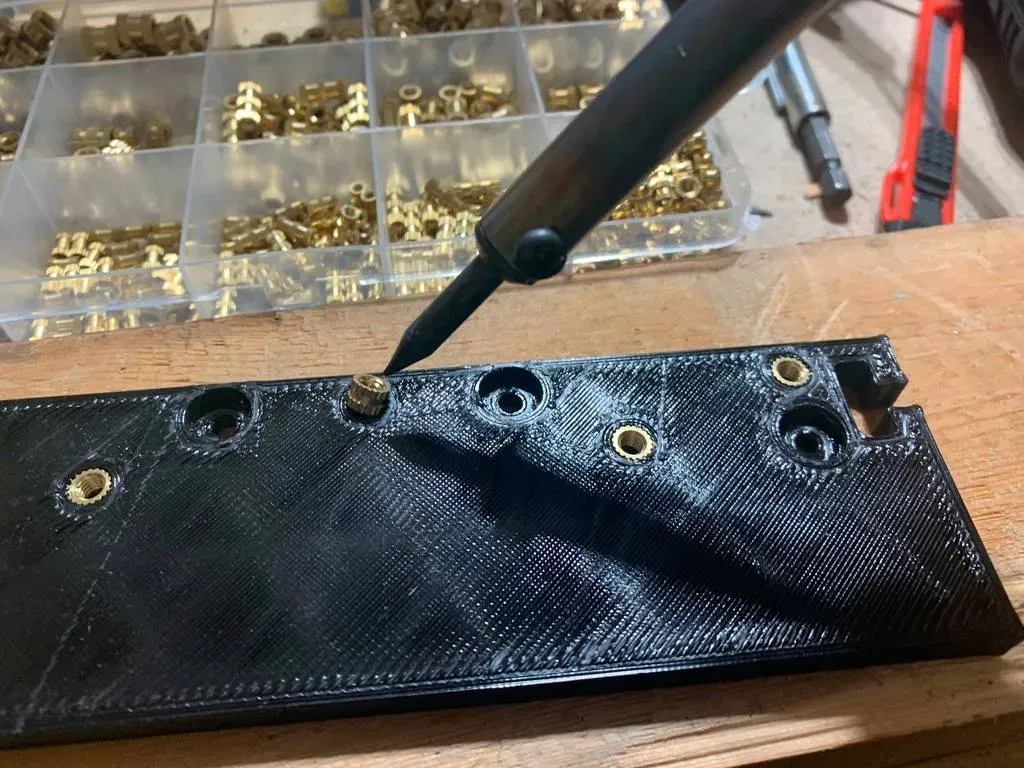

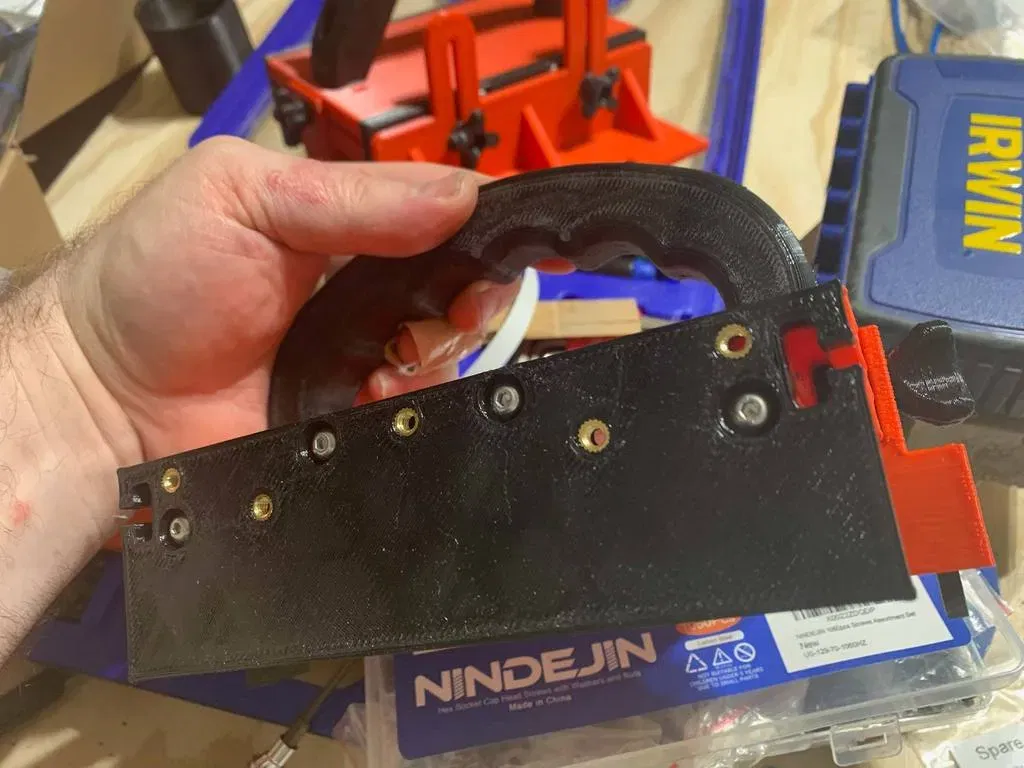

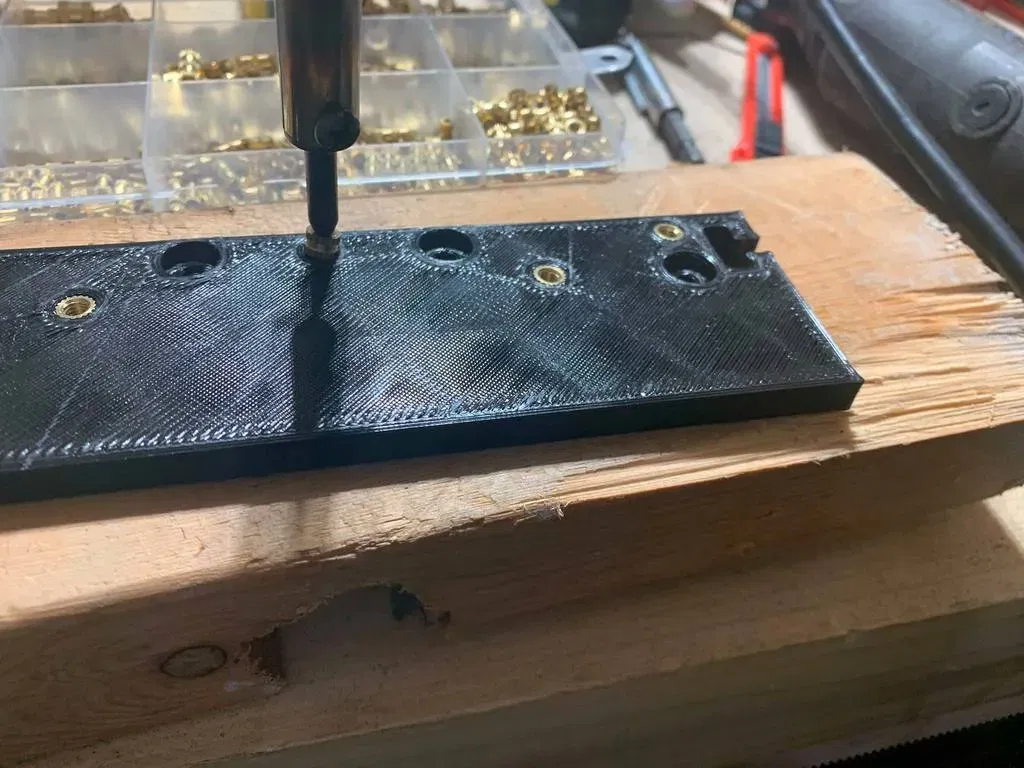

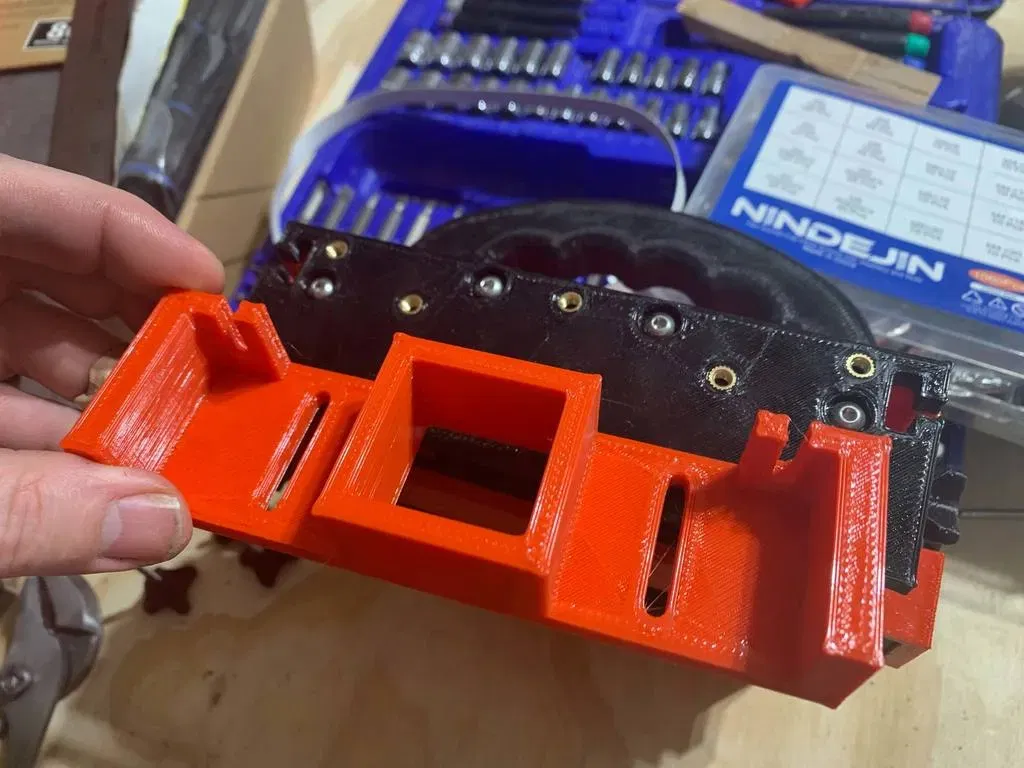

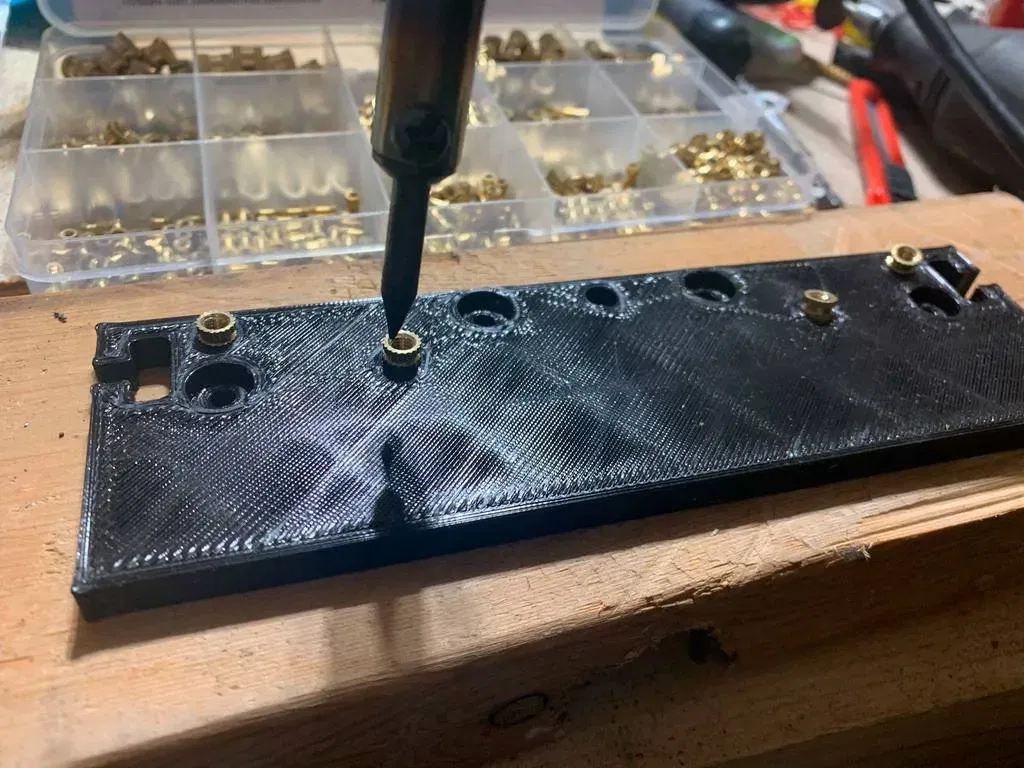

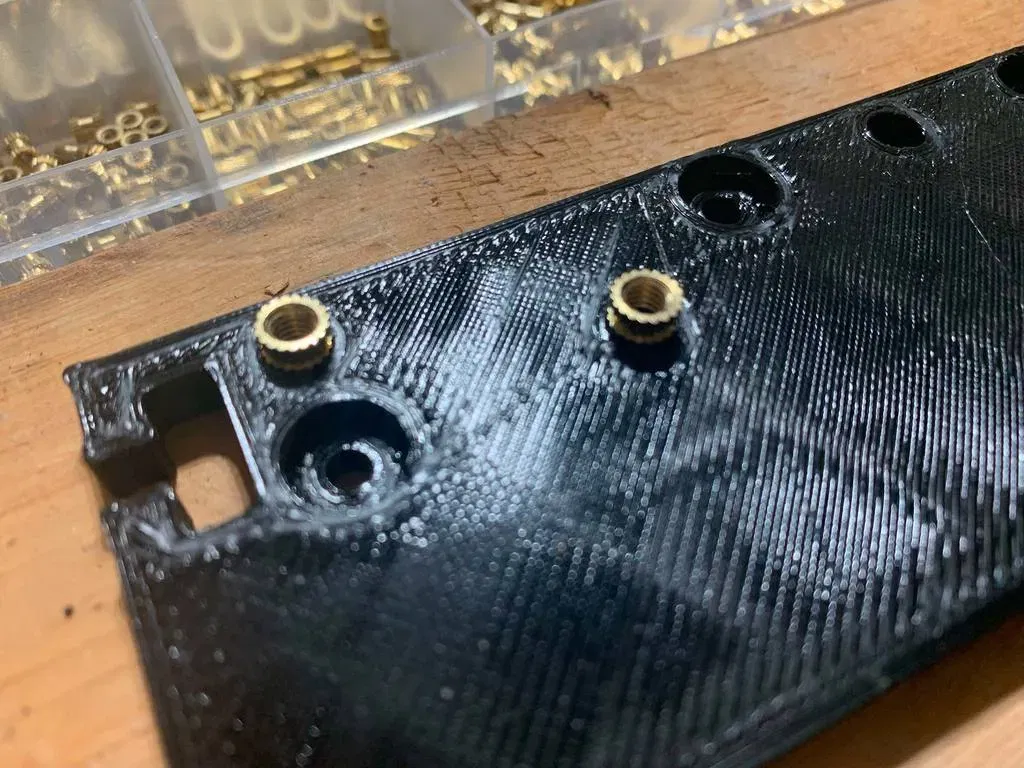

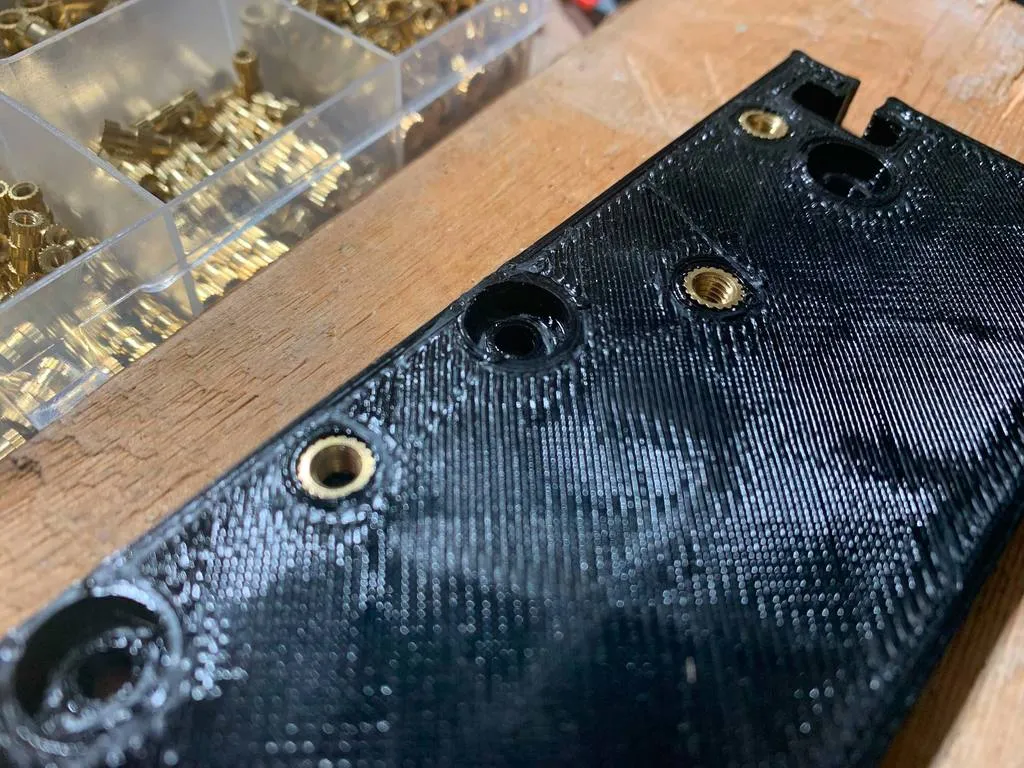

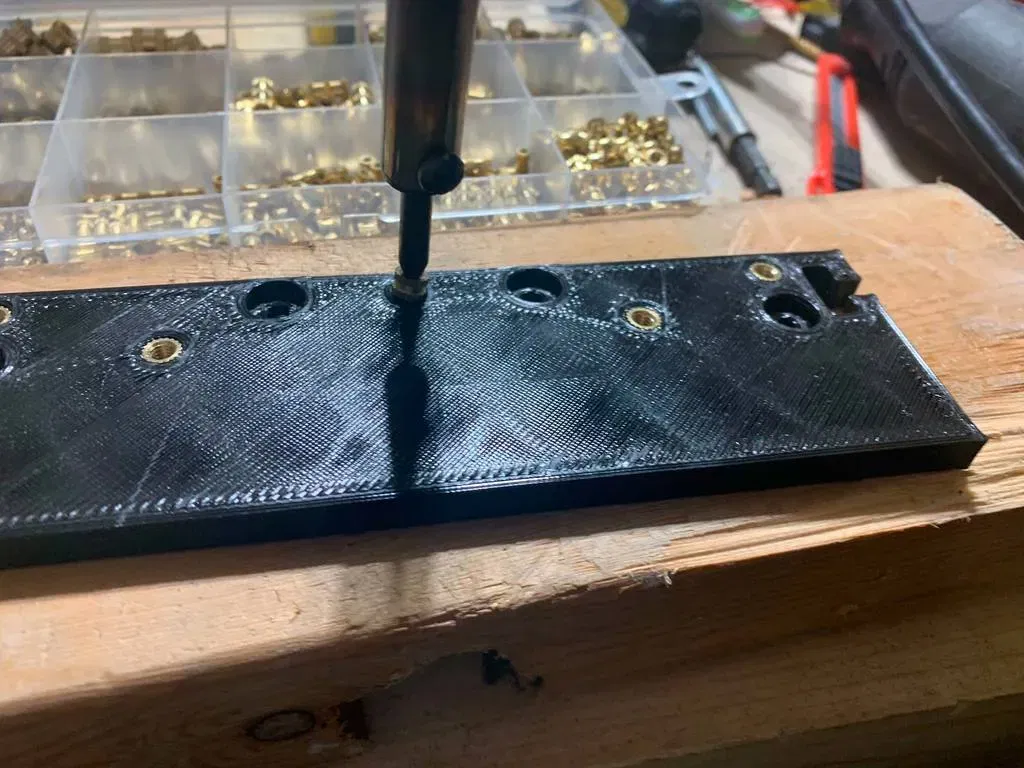

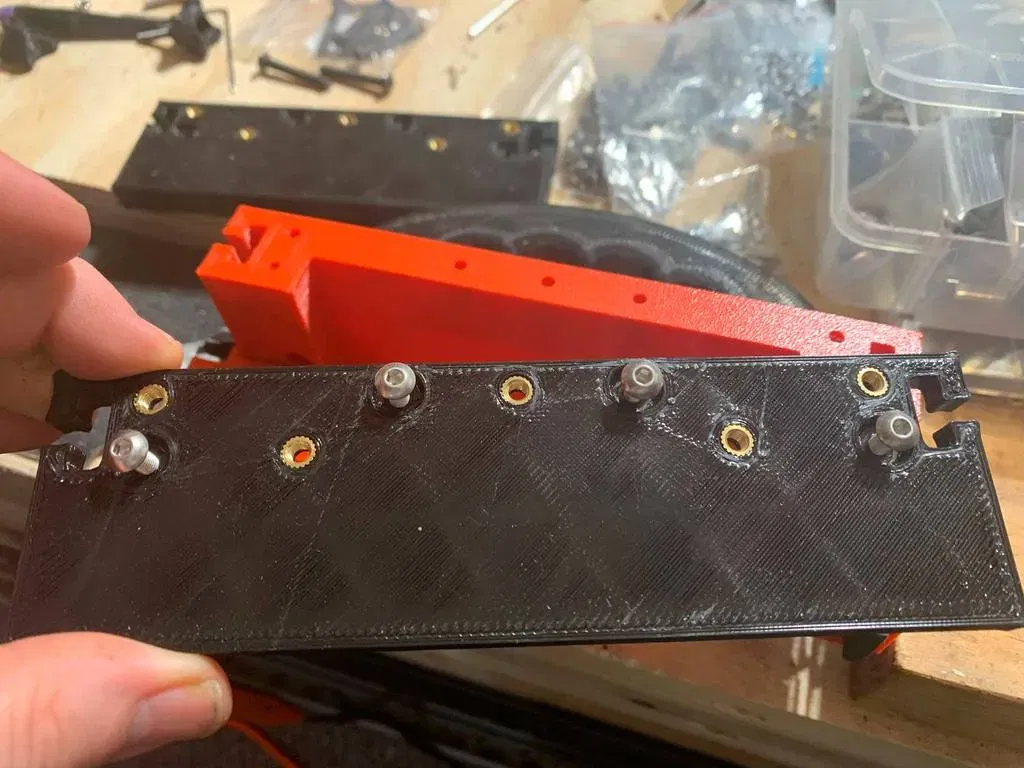

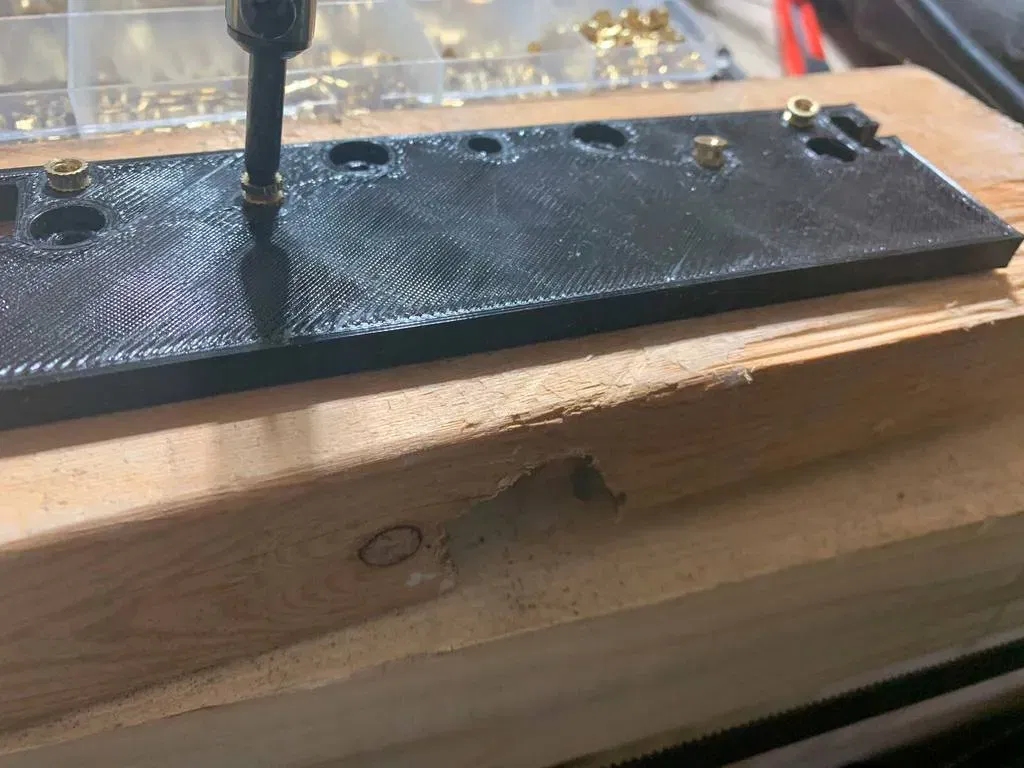

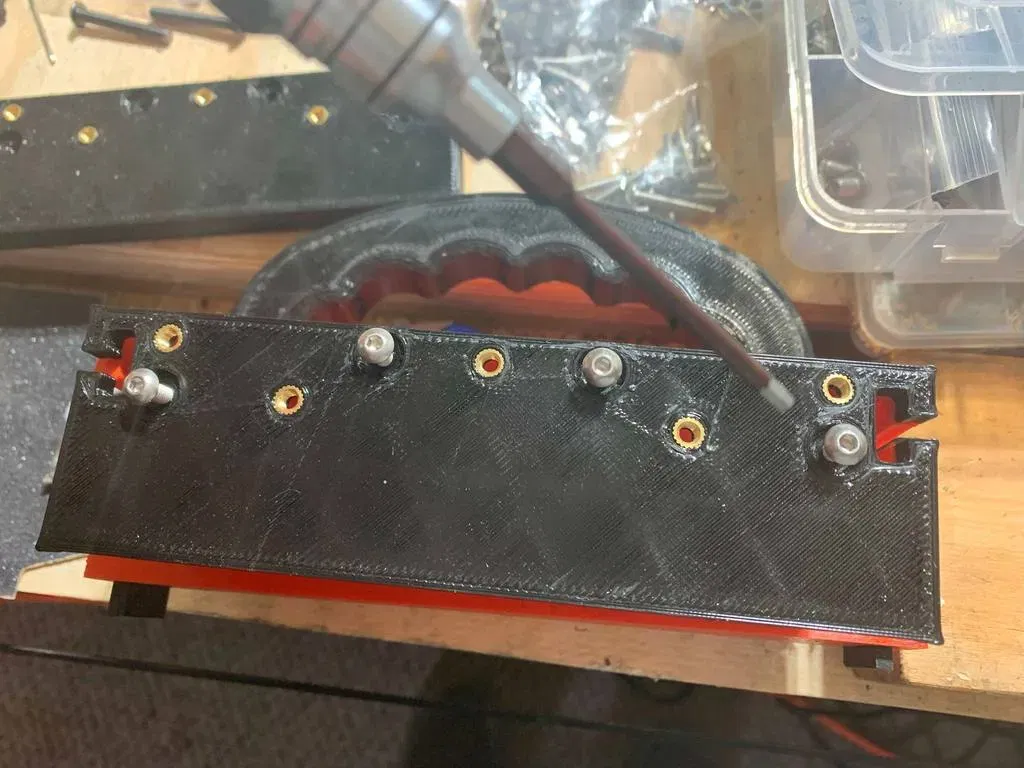

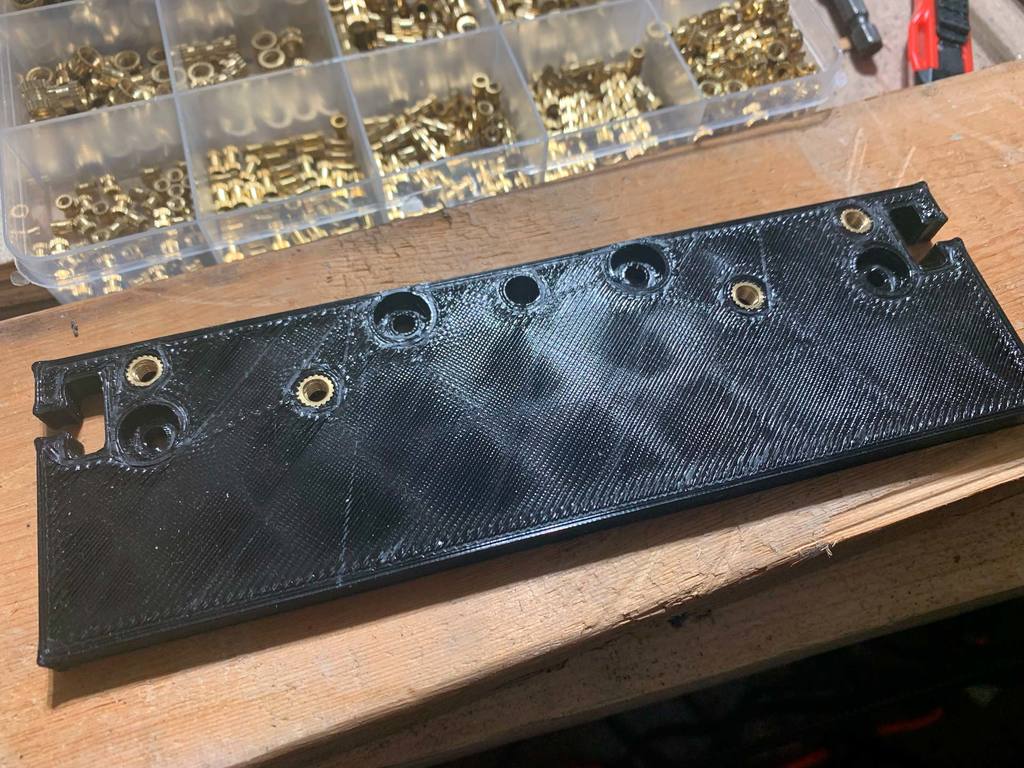

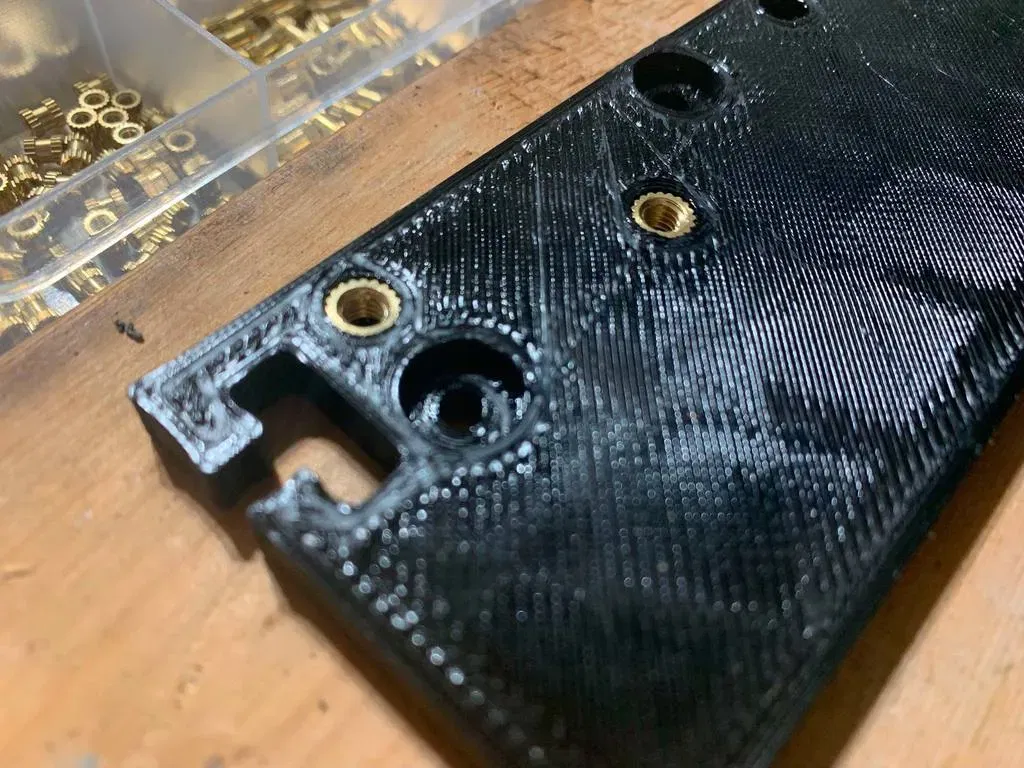

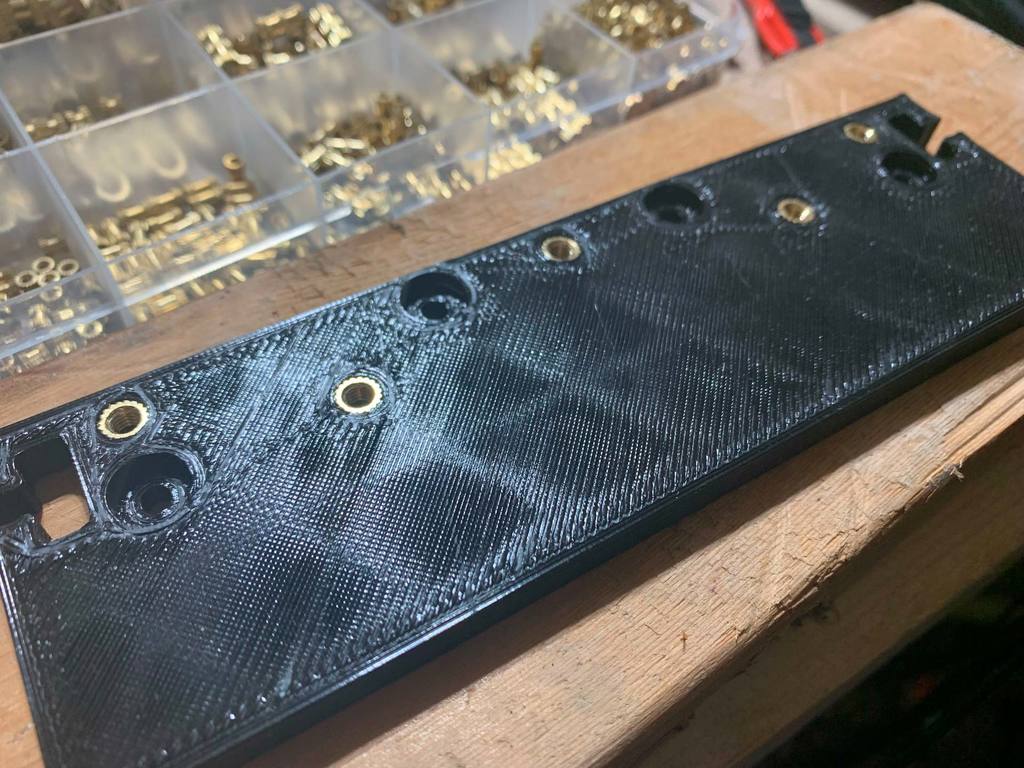

• Đây là một liên kết liên kết đến bộ chèn ren giống như những cái trong video dưới đây: https://amzn.to/3EF7Cpb Lắp ráp: - Vào thời điểm tôi lần đầu tiên tạo danh sách này, không cần thêm các bước lắp ráp vì danh sách gốc (cái mà tôi đã remix để cải thiện) trước đây đã có một video trên YouTube cho thấy các bước lắp ráp. Tuy nhiên, một công ty nhất định (chuyên sản xuất một sản phẩm nhất định) sau đó đã yêu cầu gỡ bỏ video, và YouTube đã tuân thủ. Kể từ đó, một số đồng nghiệp làm đồ đã giải thích rằng chỉ cần xem xét các bức ảnh của mô hình đã lắp ráp hoàn chỉnh, bạn có thể phân loại các chi tiết để lắp ráp cái này. Cảm ơn @jakeymon vì video xuất sắc này cung cấp những mẹo tuyệt vời về các chốt nhiệt: ### Tại sao lại có các chốt ren ở một số vị trí? Trên khối đẩy đầu tiên mà tôi đã làm (thiết kế gốc của Trobinou), các đai ốc nhiệt được đặt trong các giếng sâu và do đó đôi khi khó để có thể thẳng hàng, khiến cho vít tiếp cận chúng sai cách và bị chéo ren, và kết quả là tôi đã có một số giếng nhựa in bị mài mòn và không thể giữ chặt đai ốc. Tôi rất thích việc sử dụng các chốt ren thay vì đai ốc, không phải ở khắp mọi nơi, nhưng ở các bên, nơi mà nó thực sự hữu ích. Thiết kế này sử dụng các chốt ren M4x4x6 ở các bên mỏng hơn, và nó có thể sử dụng những cái đó, hoặc những cái dài hơn, M4x6x6, ở bên dày hơn. (Xem bên dưới để biết thêm chi tiết về các độ dày khác nhau của các bên được cung cấp trong remix này.) ### Cải tiến/thay đổi trong remix này: - Các núm đã được thiết kế lại để in mà không cần hỗ trợ ("Knob.stl" và "Knob_Bottom_Back.stl").
• Các bộ phận sau đây đều đã được chỉnh sửa để đáy ("Bottom.stl") có thể được tháo ra/thay thế mà không cần tháo tất cả các bộ phận khác (trong trường hợp bạn vô tình cắt vào đáy đủ nhiều lần đến mức bạn cần in lại nó): - Side.stl (thực tế là tất cả ba độ dày mới của các bên - xem bên dưới) - Side_Plate.stl - Router_Plate_v3.stl (được đặt tên trong phiên bản gốc là Router_Plate_v2.stl)

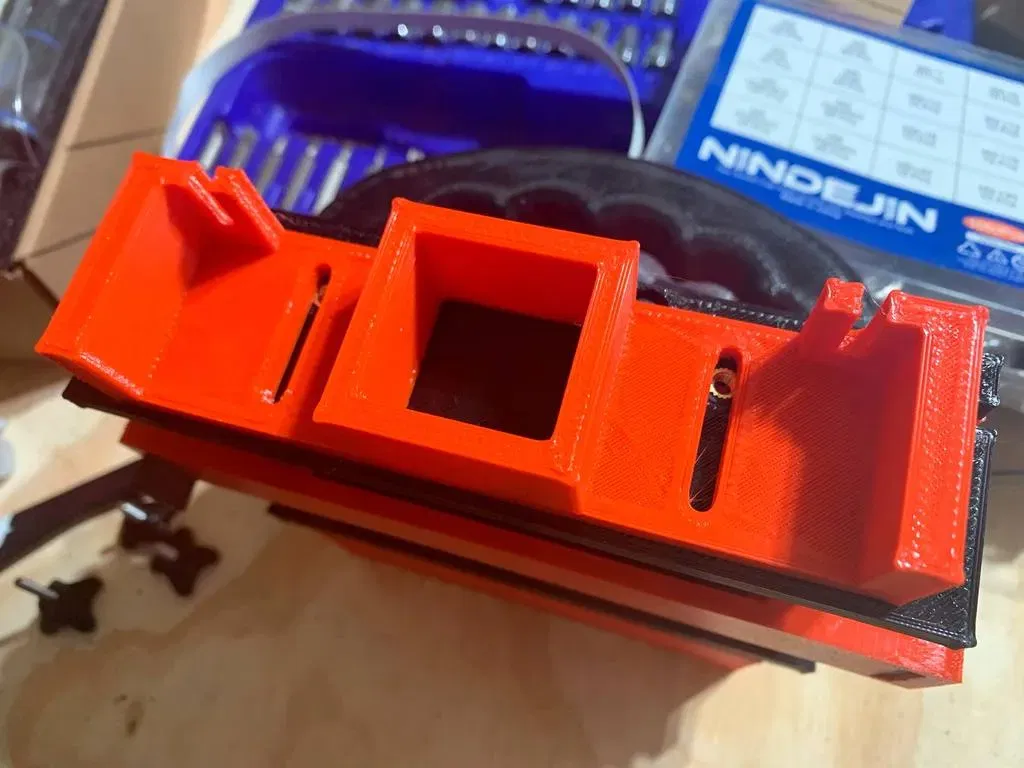

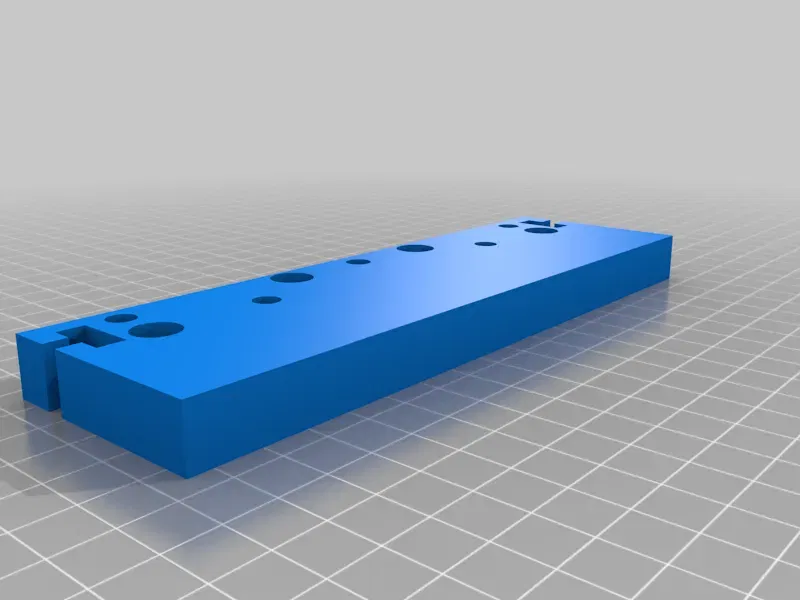

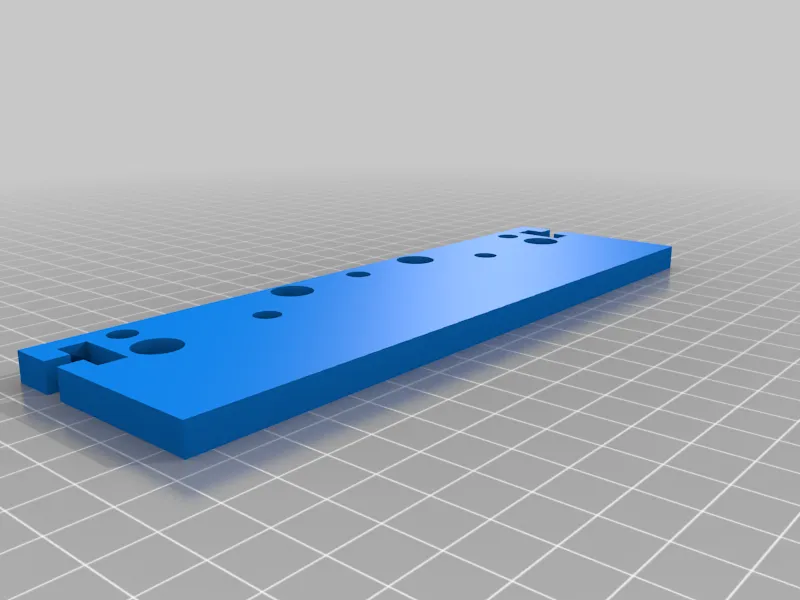

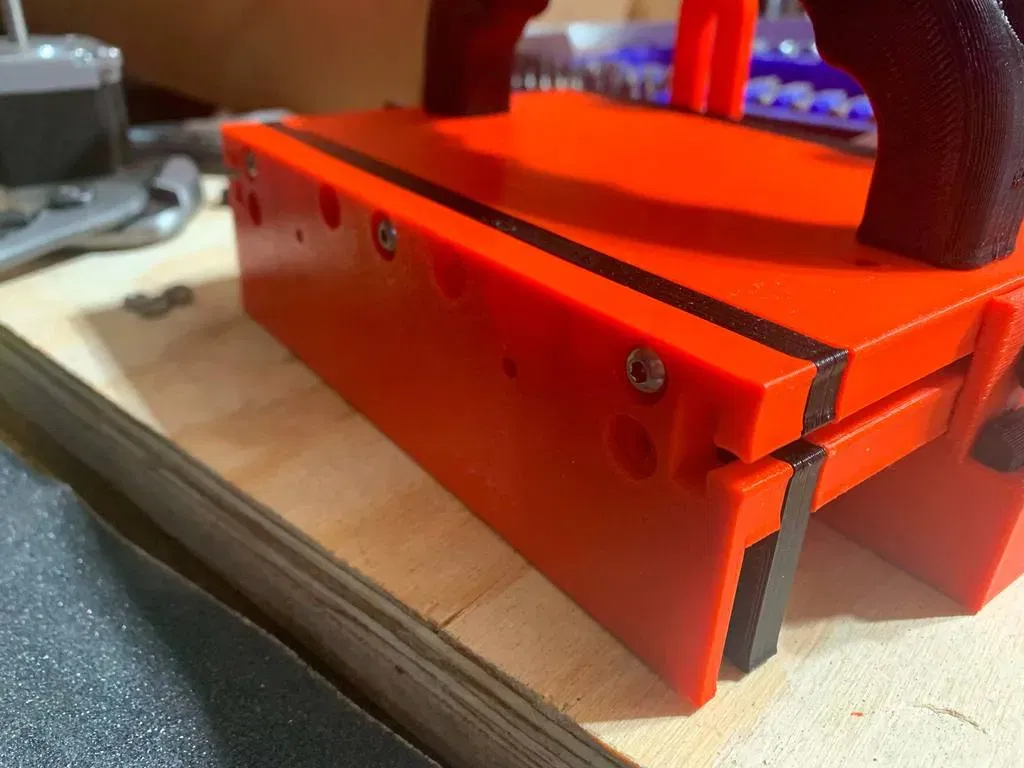

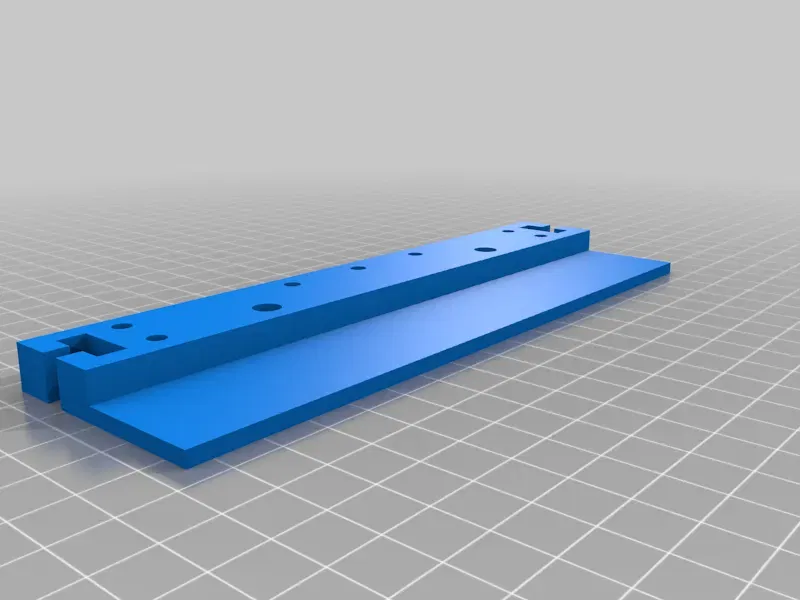

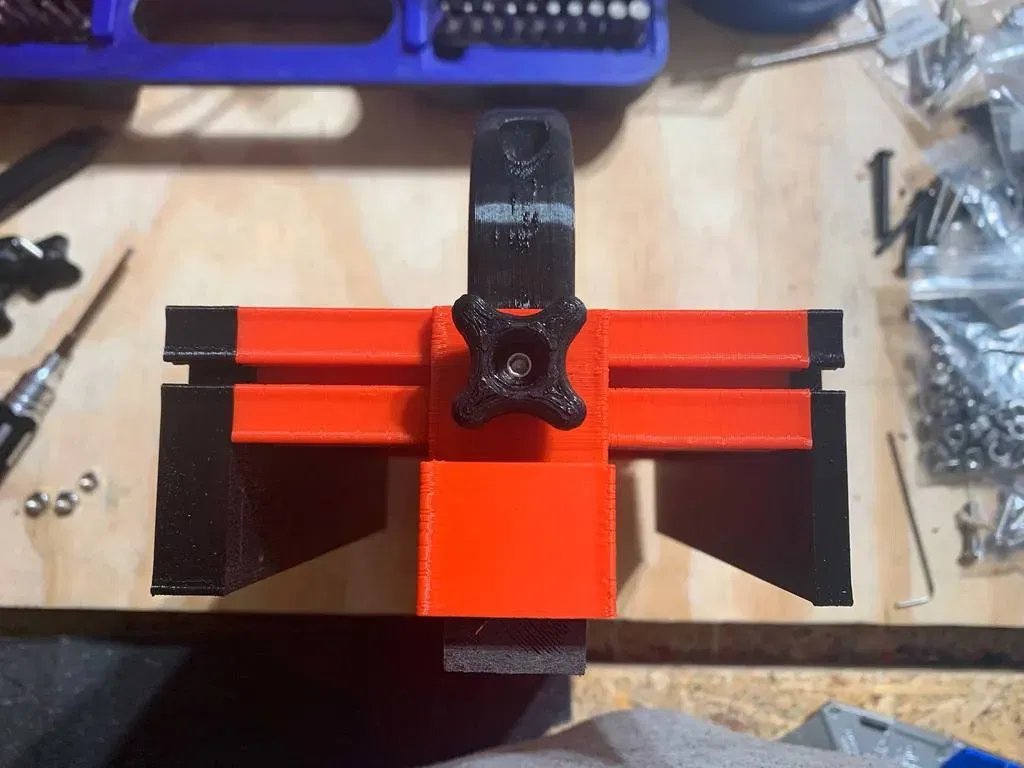

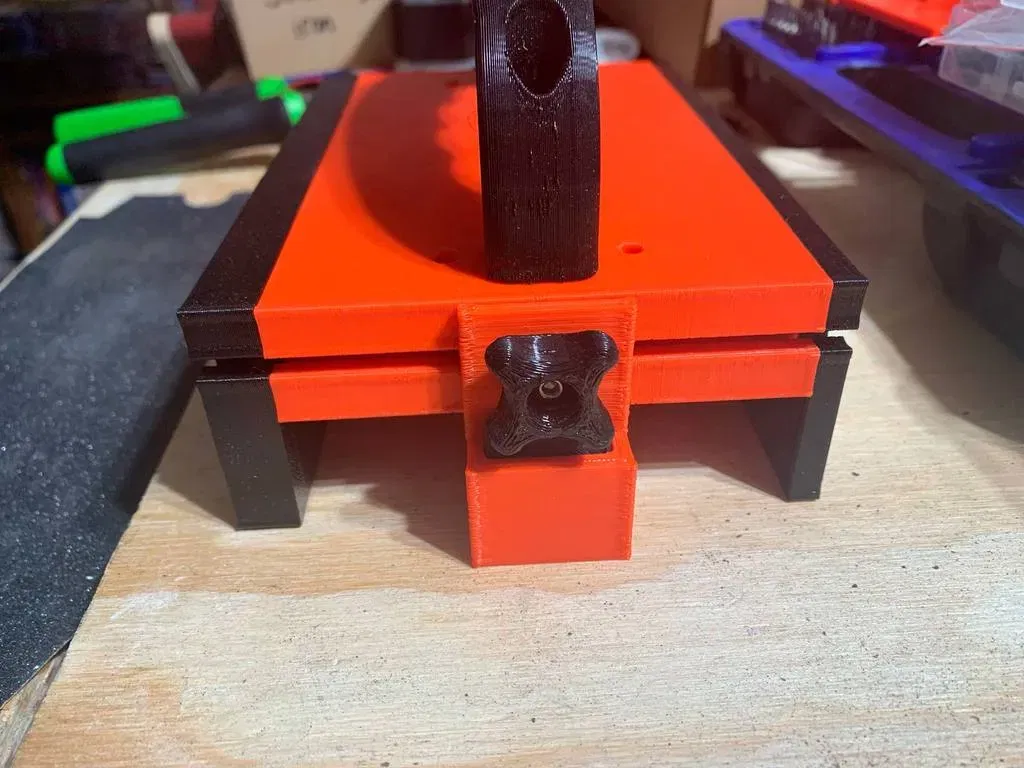

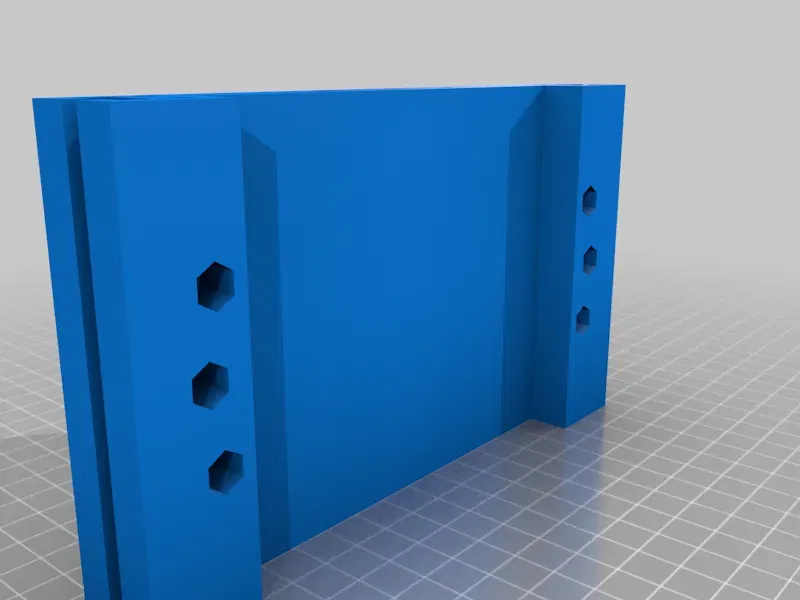

• MỚI: Ba độ dày của các bên được cung cấp: 1/2" (12.7mm), 1/4" (6.35mm), và 1/8" (3.175mm). Các độ dày 1/4" và 1/2" có khả năng sẽ luôn được sử dụng, và 1/8" có thể được lắp đặt lên 1/4", hoặc có thể thay thế cho 1/4" hoặc 1/2". Phiên bản gốc có một bên dày 7mm, được đặt tên là "Side.stl." Phiên bản remix này cung cấp "Side A (1/4")(6.35mm).stl," "Side B (1/2")(12.7mm).stl," và "Side C (1/8")(3.175mm).stl." *****Ghi chú liên quan đến các bên mới: - Hầu hết người dùng sẽ không cần một cạnh dày 1/8", nhưng nếu bạn đang làm veneer hoặc cần một cái gì đó mỏng, chẳng hạn như shim hoặc bất cứ thứ gì, bạn có thể in nó và sử dụng. Nếu bạn không cần nó, không có lý do gì để bận tâm đến nó.
• Cạnh dày 1/8" in mà không cần hỗ trợ bằng cách có một lớp hy sinh mỏng 1 lớp ở dưới đáy của một số lỗ vít. Sau khi in, hãy làm sạch các lỗ vít bằng cách sử dụng một mỏ hàn, một cái khoan hoặc một con dao.

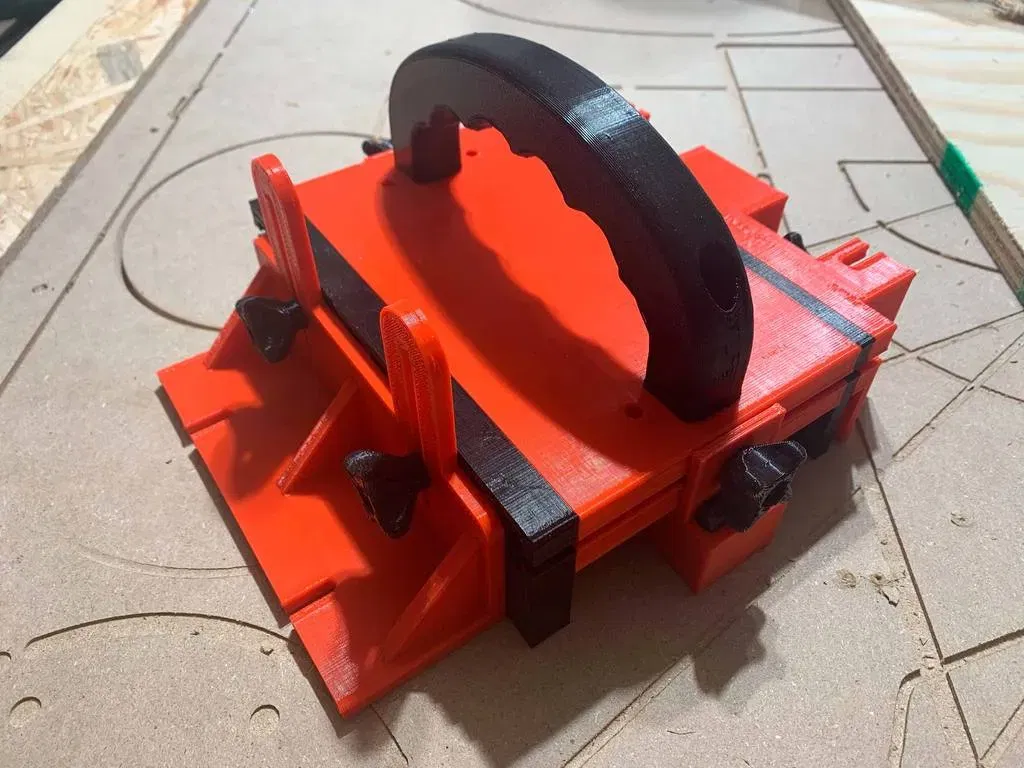

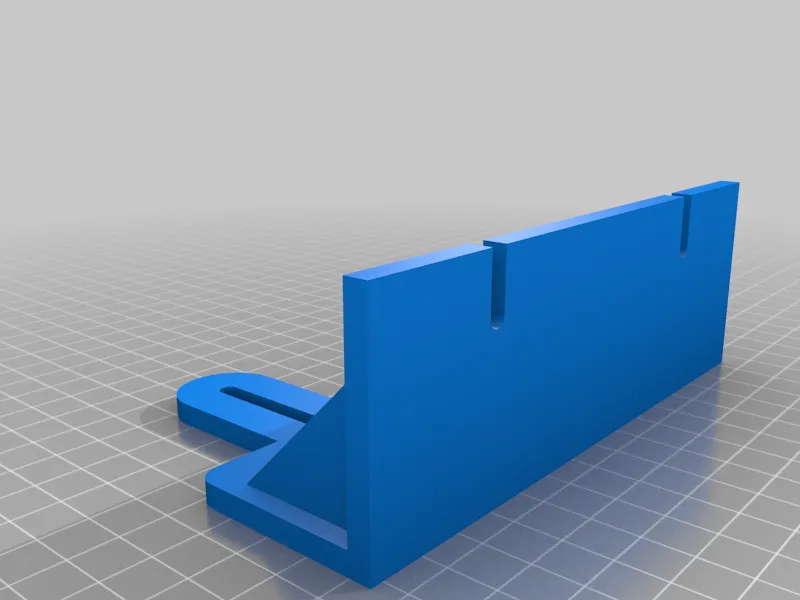

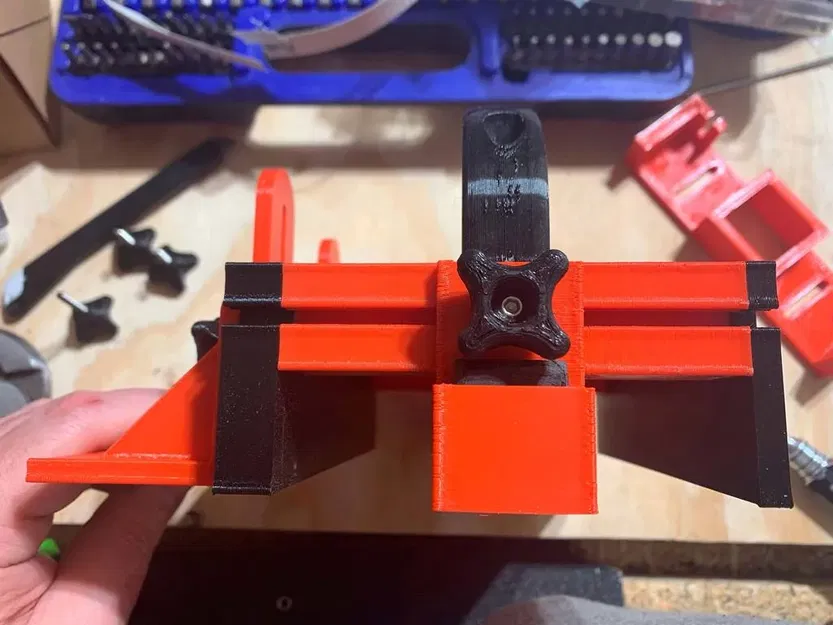

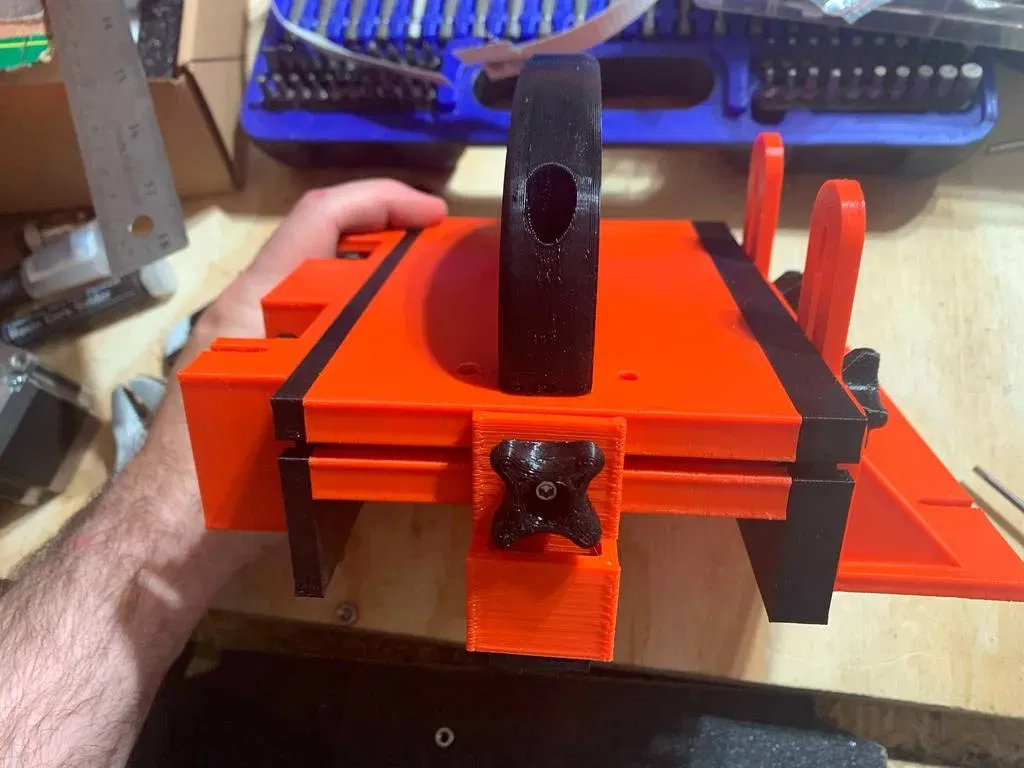

• Bảng router mới (Router_Plate_v3.stl) có thể được gắn vào bất kỳ cạnh nào, bao gồm cả cạnh 1/8", ngay cả khi cạnh 1/8" đã được gắn vào, chẳng hạn, cạnh 1/4".

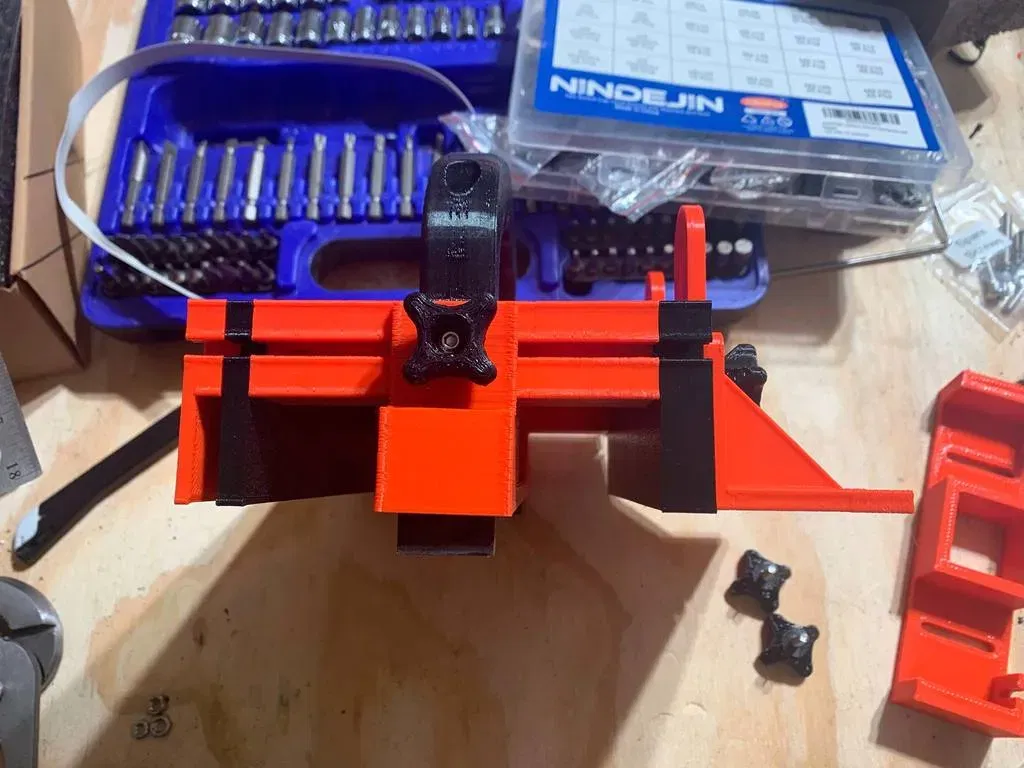

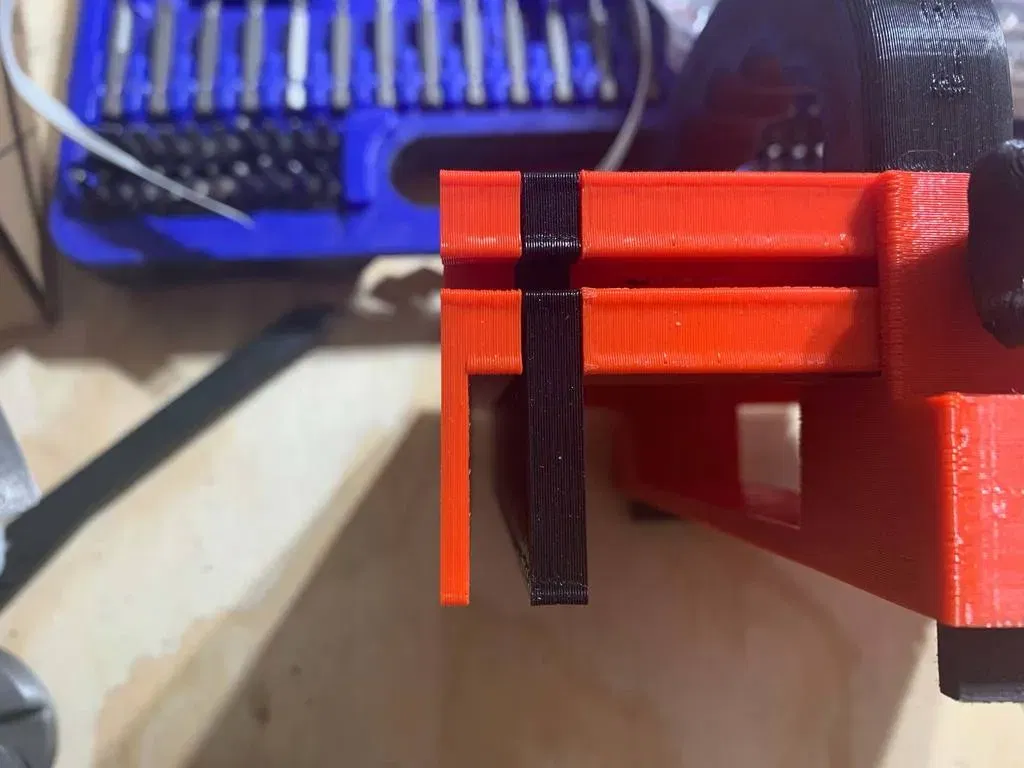

• Cạnh dày 1/8" có một "standoff" dày 1/4" ở cạnh trên cho phép có khoảng trống giữa nó và cạnh 1/4", để một lưỡi cưa bàn tiêu chuẩn có thể đi qua giữa chúng.

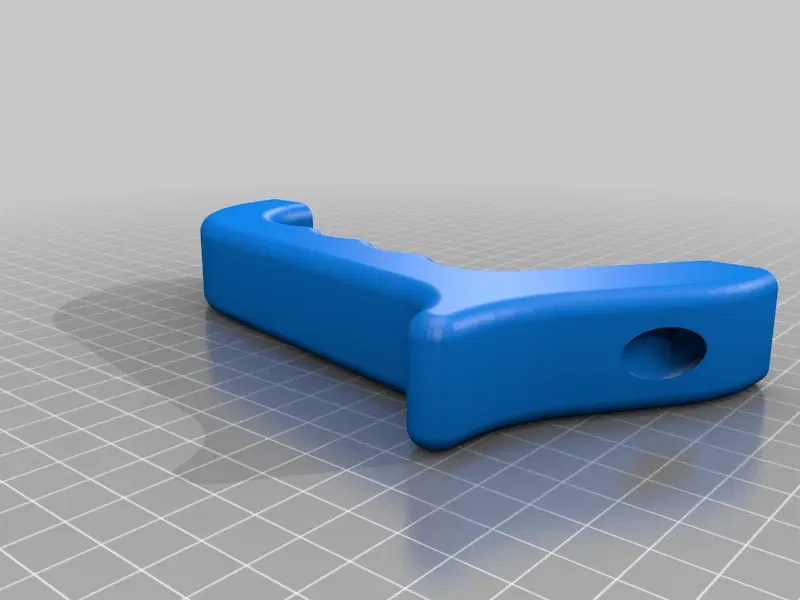

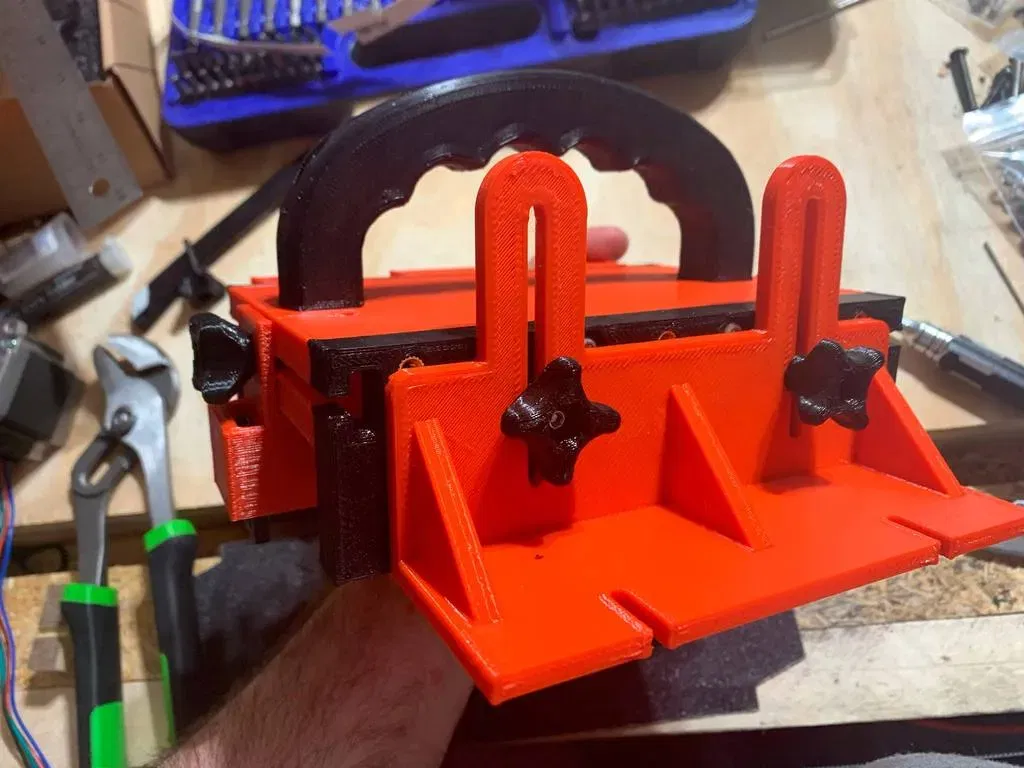

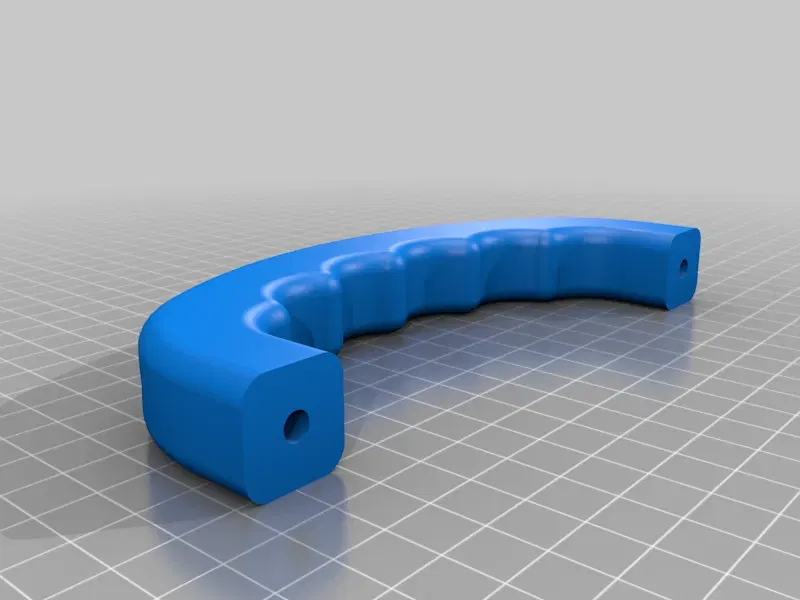

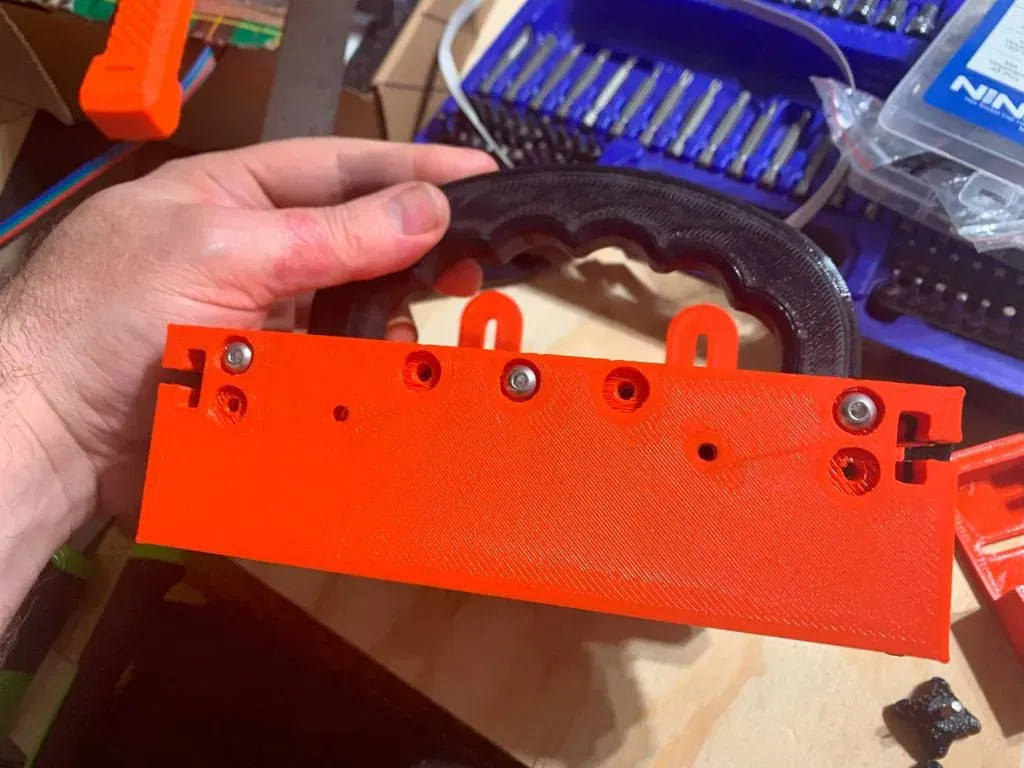

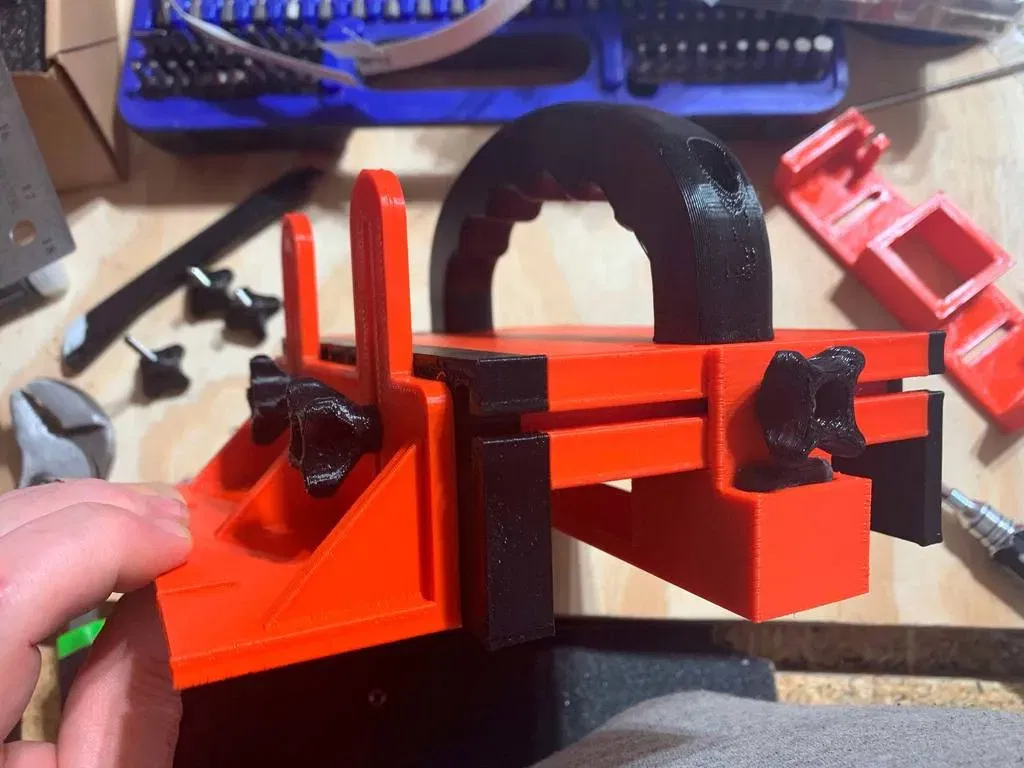

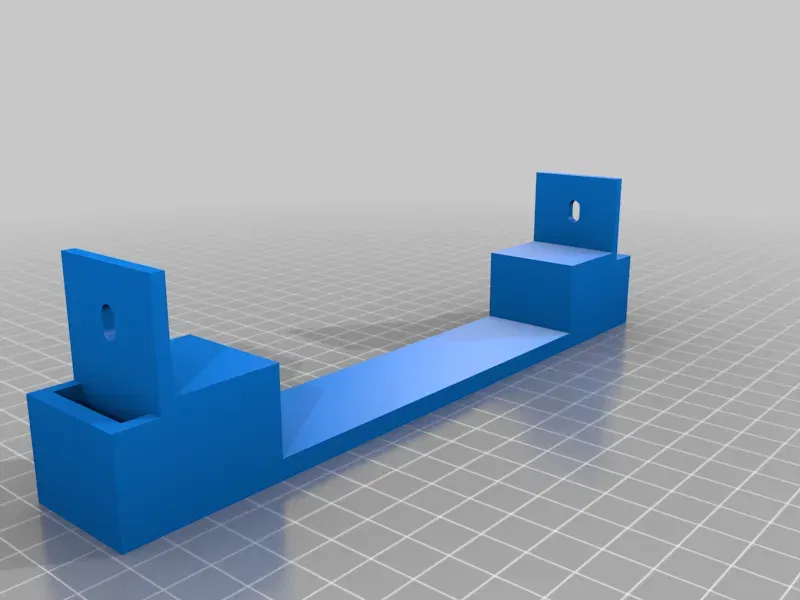

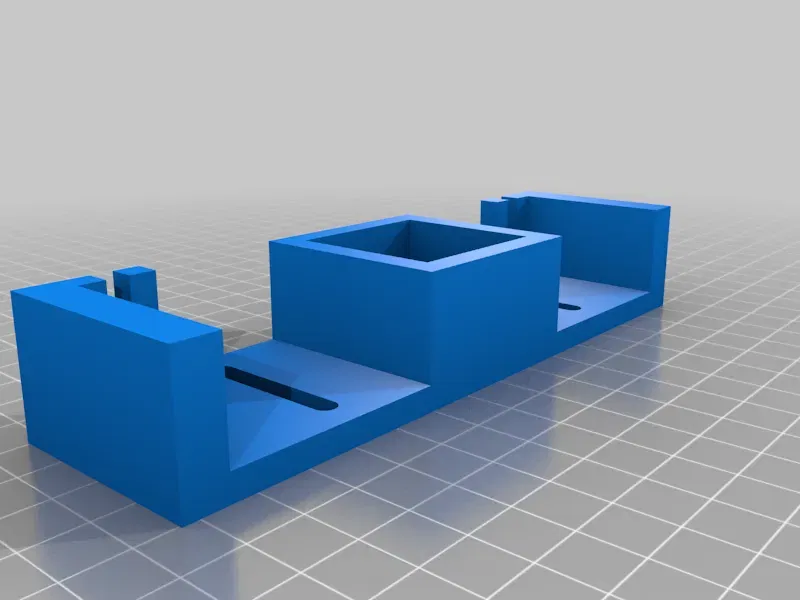

• Cạnh dày 1/4" và cạnh dày 1/2" được gắn với cùng 4 lỗ vít như thiết kế ban đầu. Cạnh dày 1/8" có thể gắn theo cách đó, khi được gắn một mình, hoặc nó có thể sử dụng ba lỗ vít mới (góc trên và giữa) nếu được gắn vào, chẳng hạn, cạnh 1/4". Cải tiến Remix, tiếp tục (cộng với một số ghi chú in/lắp ráp): - Để tạo điều kiện cho việc xoay khối đẩy xung quanh (từ trước ra sau) để dễ dàng chuyển đổi giữa độ dày của mặt bên đang hướng về hàng rào của bạn, tay cầm chính được cung cấp đã được thiết kế lại — chuyển từ đơn hướng sang hai hướng. Phiên bản đơn hướng trước đó (từ bản gốc) cũng được bao gồm, trong trường hợp bạn muốn in nó thay thế. Các bộ phận đơn hướng gốc được đánh dấu là "ver A" và các bộ phận hai hướng mới được đánh dấu là "ver B." Nghĩ "B" cho "Hai hướng."

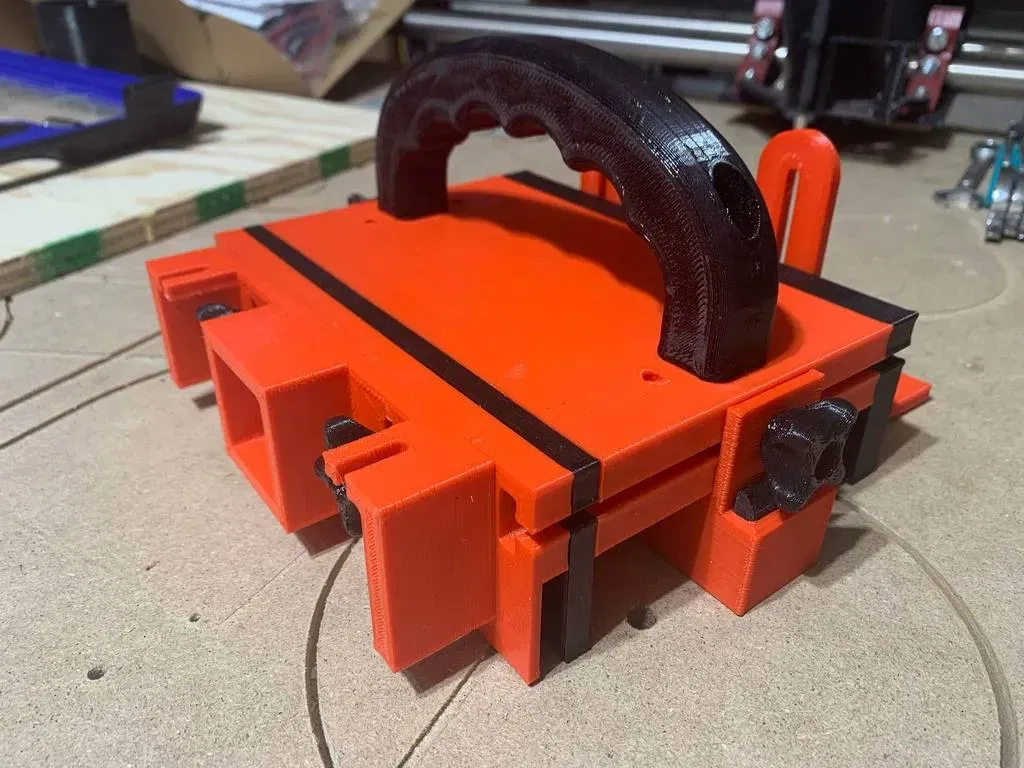

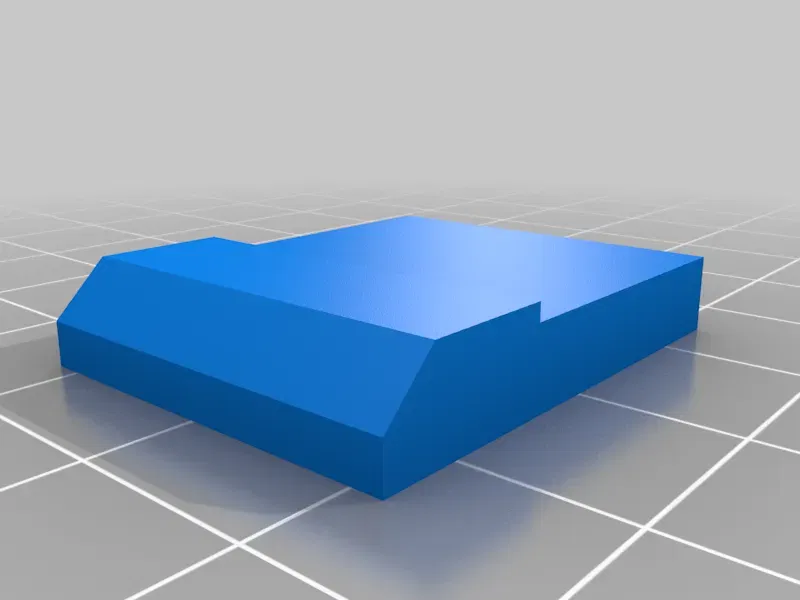

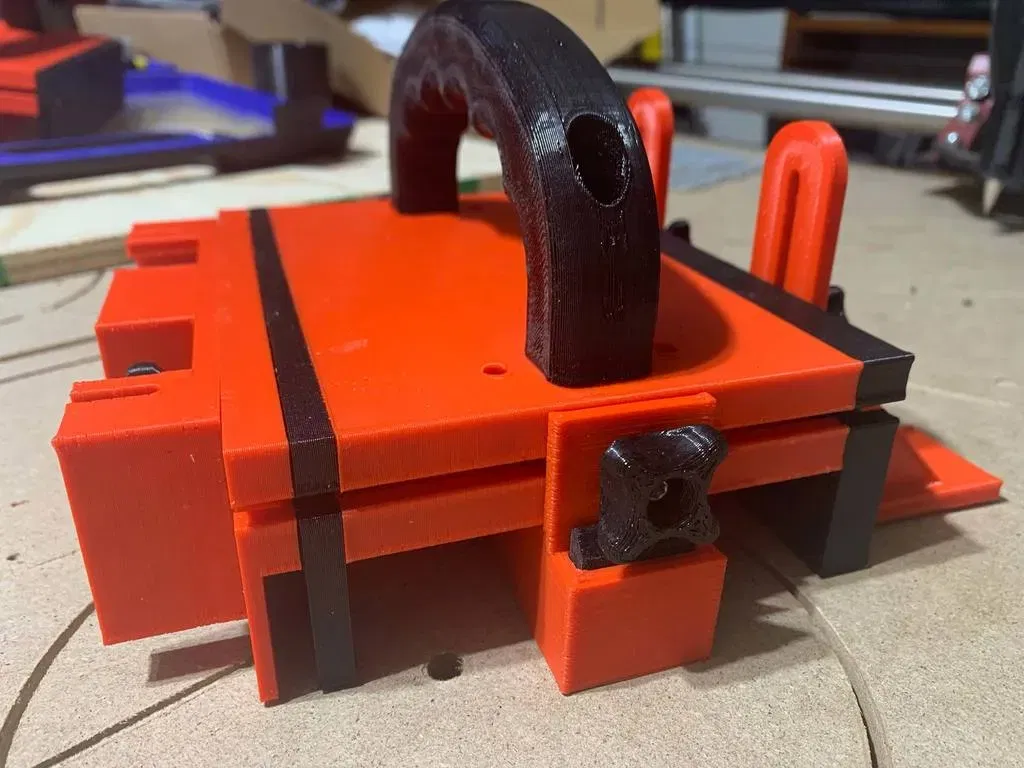

• Để tận dụng tối đa cách tiếp cận hai hướng của bản remix này, một mảnh đáy hai hướng mới ("Bottom ver B (bidirectional).stl") có tính năng "đuôi" tiện lợi ("Tail.stl") của thiết kế gốc được sao chép ở đầu bên kia, vì vậy nó có tính năng đuôi ở cả hai đầu. Bất kể bạn xoay khối đẩy theo hướng nào để đẩy, bạn có thể có một mảnh đuôi hoạt động. Giống như thiết kế gốc, hãy chà nhám mảnh đuôi nếu cần nếu nó không dễ dàng rơi xuống như mong muốn, hoặc nếu nó không trượt lên khi không cần thiết, như mong muốn (mỗi khi bạn nhấn khối đẩy xuống và mặt sau của nó không nằm trên một cạnh)
• Để sử dụng tất cả các tính năng hai hướng của bản remix này, hãy in hai (2) mảnh "Tail.stl" và hai (2) mảnh "Knob_bottom.stl" (trước đây có tên là "Knob_bottom_back.stl" nhưng giờ đây phục vụ cho cả mặt sau và mặt trước).

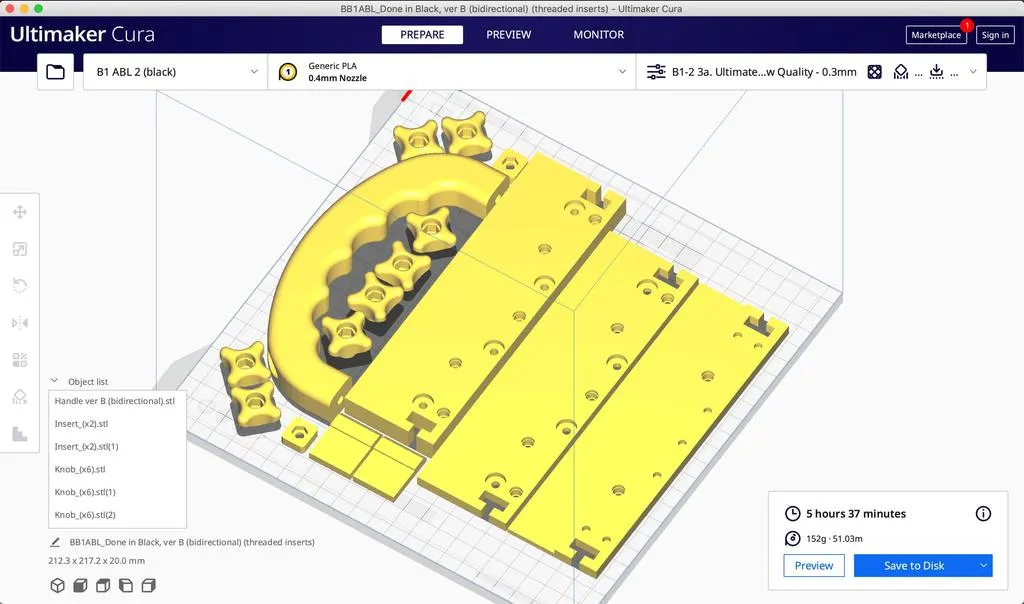

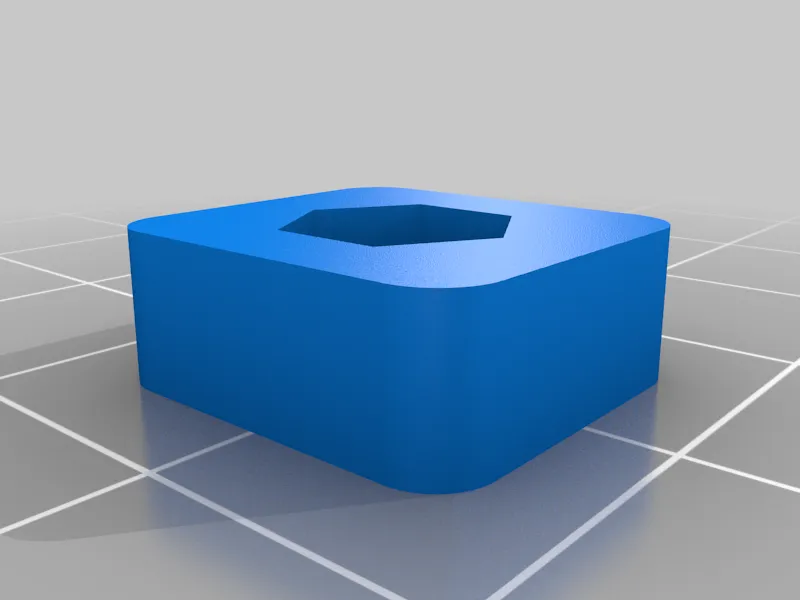

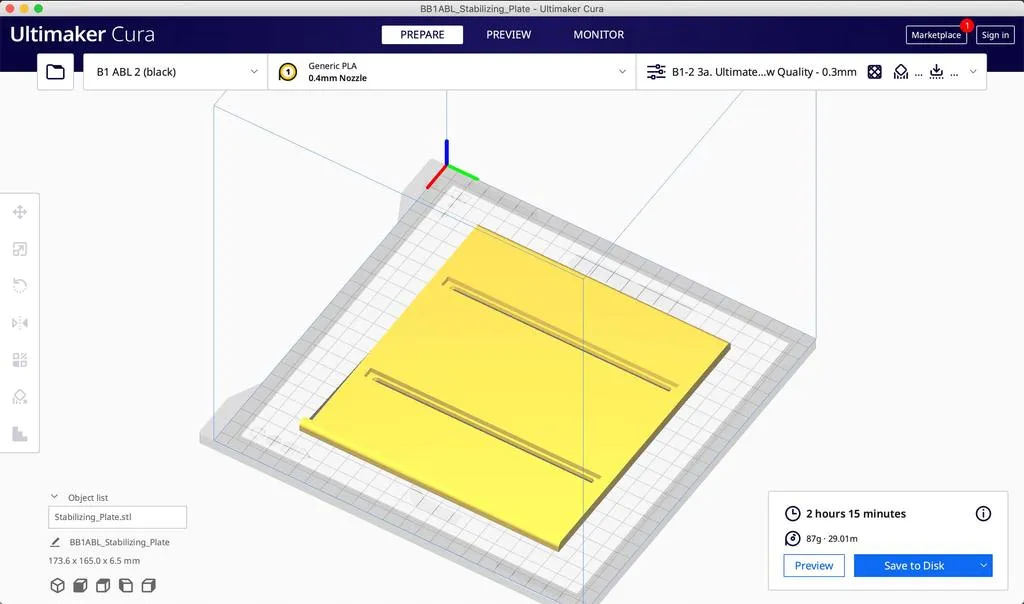

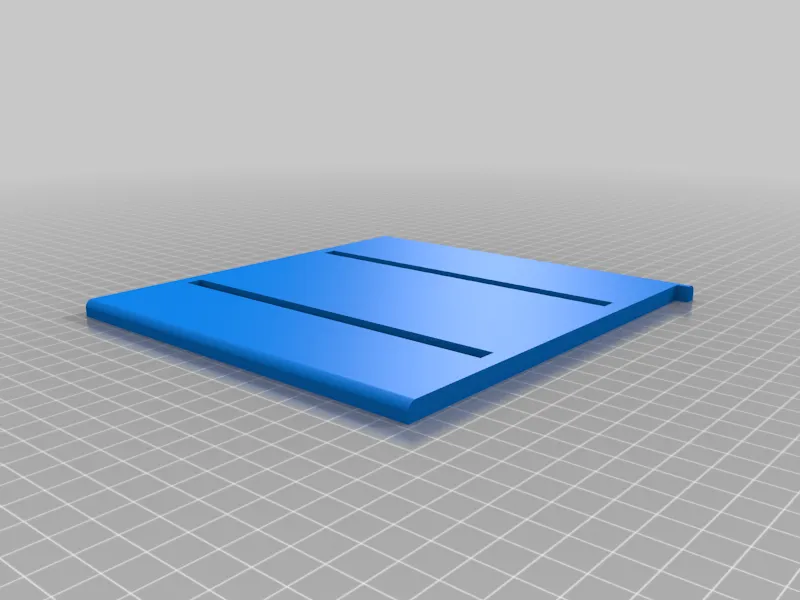

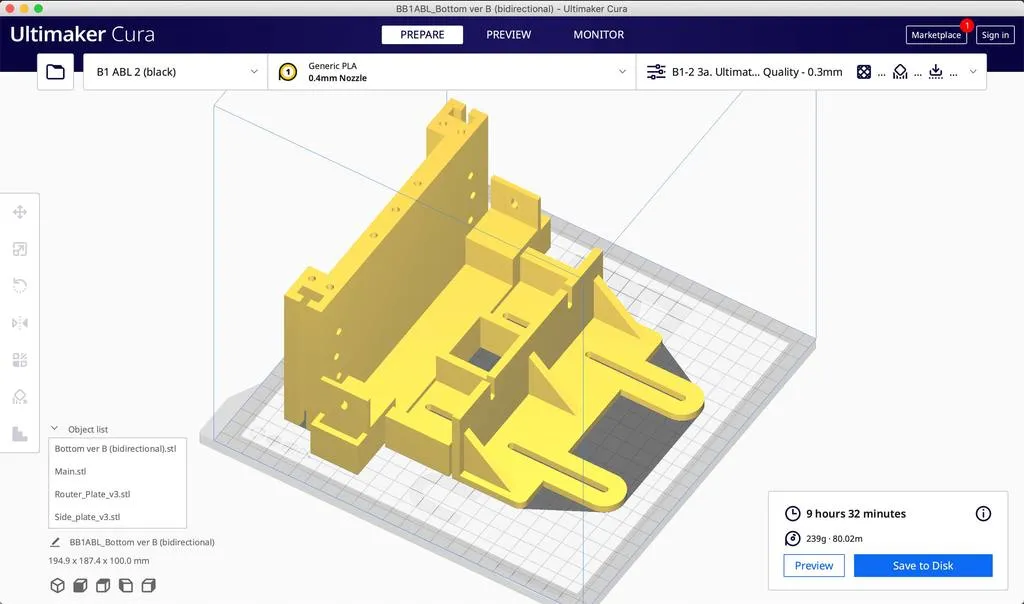

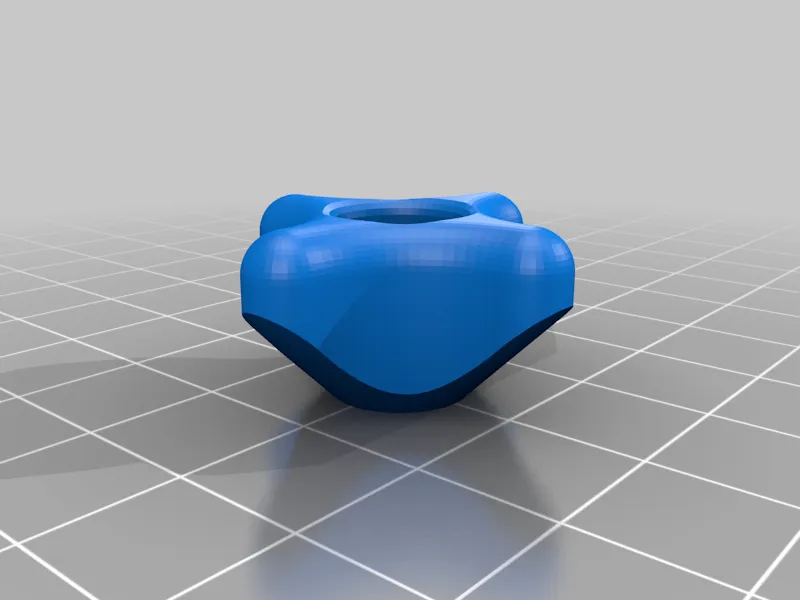

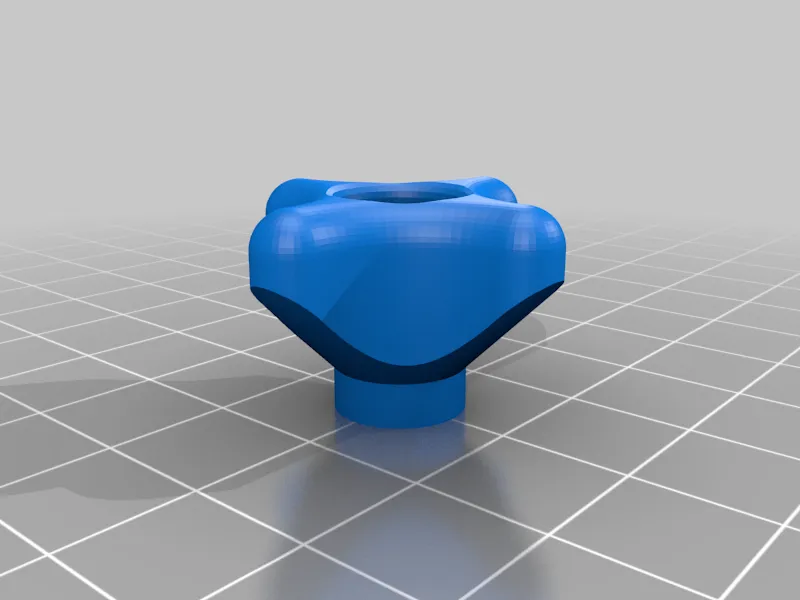

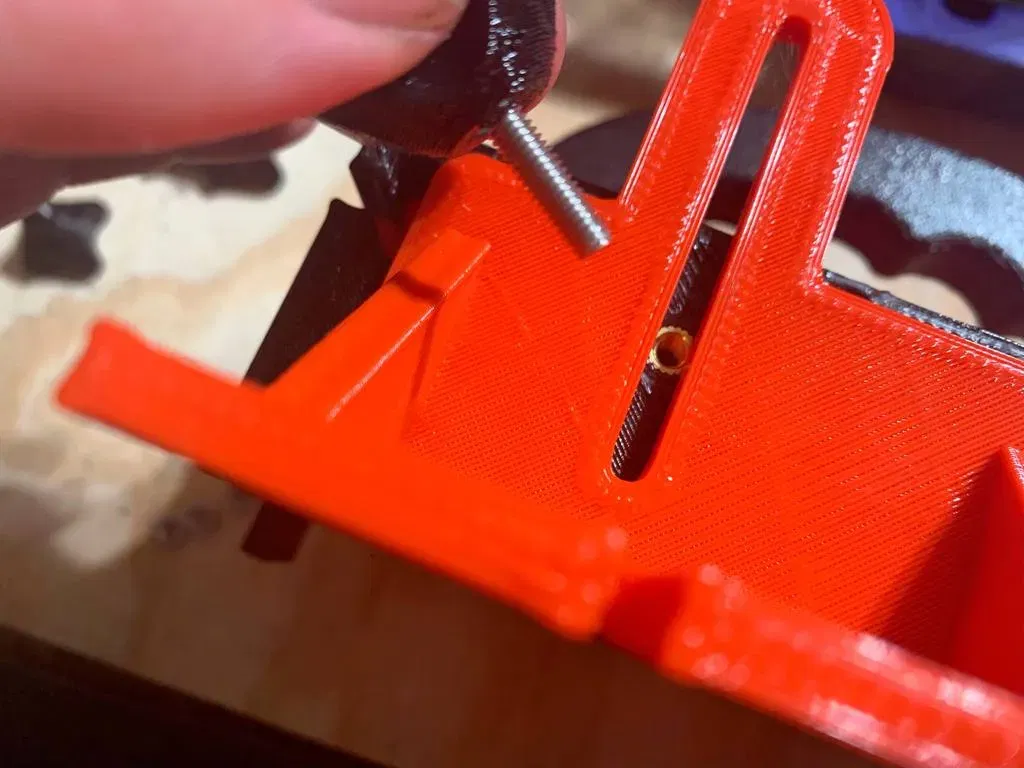

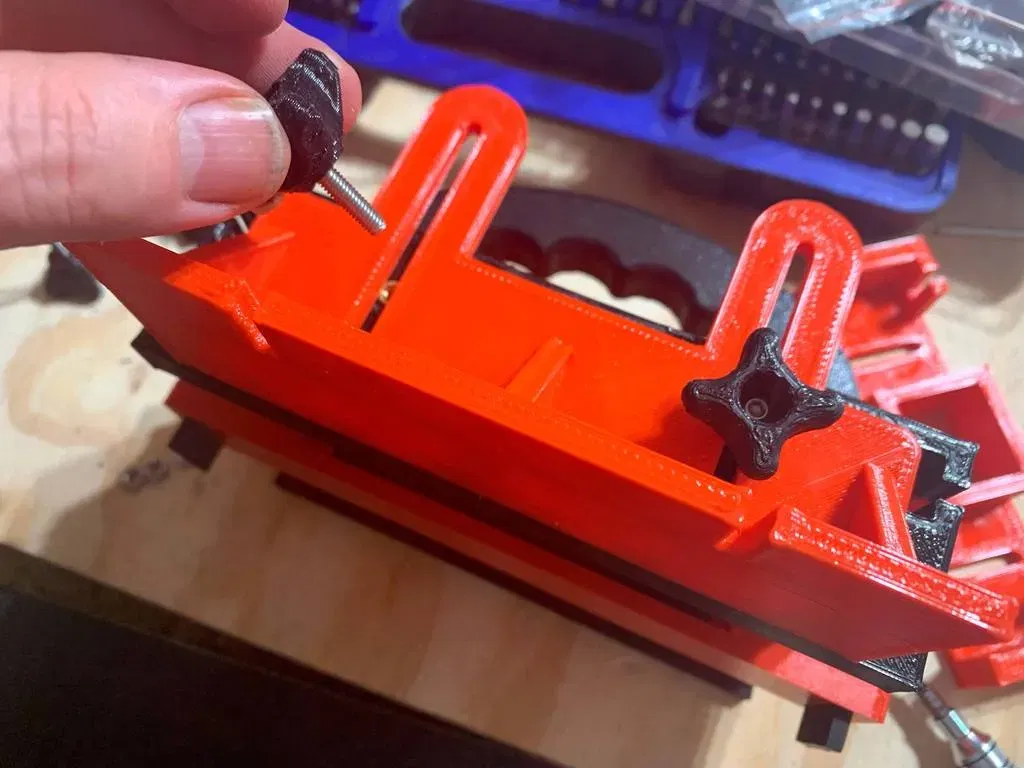

• In sáu (6) mảnh "Knob for M4 hex bolt or nut.stl" nếu bạn muốn có đủ để gắn "Side_Plate.stl," "Stabilizing_Plate.stl," và "Router_Plate_v3.stl." Điều này rất nhỏ, nhưng nhiều bộ phận của thiết kế gốc đã bị đảo ngược các mặt phẳng pháp tuyến, khiến eSlicer và có thể các slicer khác hiển thị một cảnh báo màu đỏ trên các bộ phận. Bản remix này đã sửa tất cả các mặt phẳng pháp tuyến đúng cách. Video lắp ráp trên YouTube (được tìm thấy liên kết trên bộ phận gốc) áp dụng cho hầu hết mọi thứ ở đây, với một số ngoại lệ nhỏ mà tôi nghĩ sẽ tự giải thích. Tuy nhiên, nếu bạn có bất kỳ câu hỏi hoặc vấn đề nào, hãy đăng một bình luận, và tôi sẽ cố gắng hết sức để trả lời. Như mọi khi, hãy sử dụng theo rủi ro của bạn. Mặc dù việc sử dụng một khối đẩy đúng cách làm cho việc cắt/gọt an toàn hơn, nhưng việc sử dụng máy cưa bàn, bàn router, hoặc máy cưa băng luôn mang theo một số rủi ro vốn có, một số trong số đó không thể hoàn toàn loại bỏ chỉ bằng cách sử dụng khối đẩy. Tôi không chịu trách nhiệm cho bất kỳ chấn thương nào xảy ra trong khi sử dụng thiết kế này. ### Ghi chú về cài đặt in tăng tốc của tôi: Tôi đã sử dụng phần cứng gốc của máy in (với đầu phun 0.4) với các cài đặt slicer đã được điều chỉnh không chỉ mô phỏng đầu phun 0.6, mà còn tăng tốc độ di chuyển (cả di chuyển in và không in), để tôi có được tốc độ in nhanh hơn nhiều, với chất lượng chấp nhận được cho những loại linh kiện mà chức năng quan trọng hơn so với các đường lớp tinh tế và độ chính xác tối đa. Thời gian in của tôi được minh họa trong một số ảnh chụp màn hình. Để tìm hiểu về thiết lập này, hãy xem 2 video YouTube được liên kết trong thiết kế vỏ máy in V1 và V2 của tôi, được liên kết bên dưới: - - ### Cài đặt In Máy in: BIQU B1 Giá đỡ: Không Hỗ trợ: Không Độ phân giải: 0.3 Lấp đầy: 15% Vật liệu in: Đen: Amazon Basics/Đỏ: Bumat PLA Đen và Đỏ Ghi chú: Để tìm hiểu thêm về thiết lập in tăng tốc/cài đặt slicer của tôi, hãy xem 2 video YouTube được liên kết trong thiết kế vỏ máy in V1 và V2 của tôi, được liên kết bên dưới: - - Danh mục: Dụng cụ cầm tay Hũ tiền tip PayPal của tôi: https://paypal.me/design8studio Nhiều phiên bản remix LowRider 3 CNC khác nhau: - Bộ sưu tập LowRider 3 CNC Xem tất cả mô hình và phiên bản remix của tôi trên F3D: - Mô hình 3D của Design8Studio *Liên kết sản phẩm Amazon là liên kết liên kết.
