Khớp xoay tải lò xo cho cơ cấu truyền động

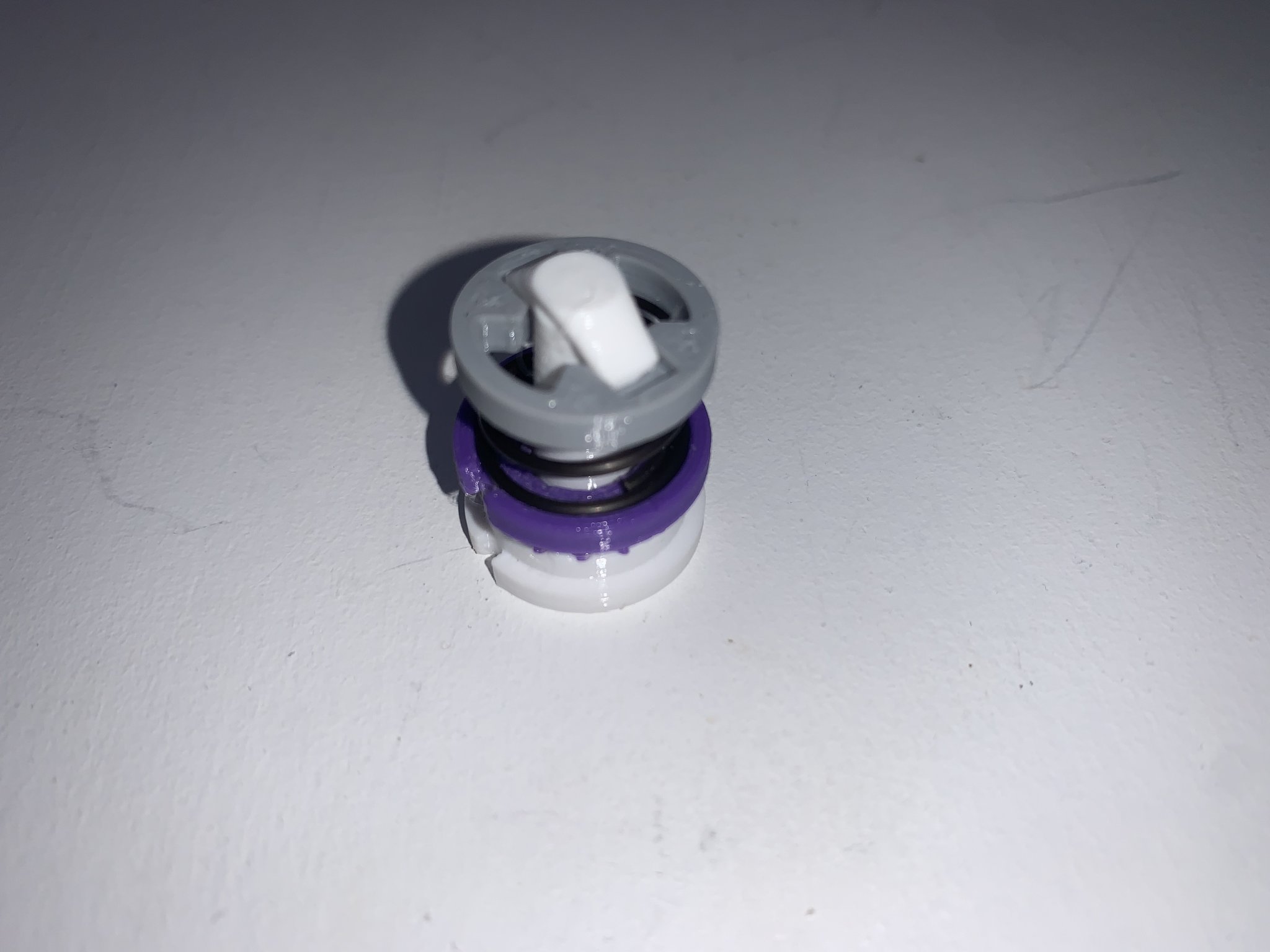

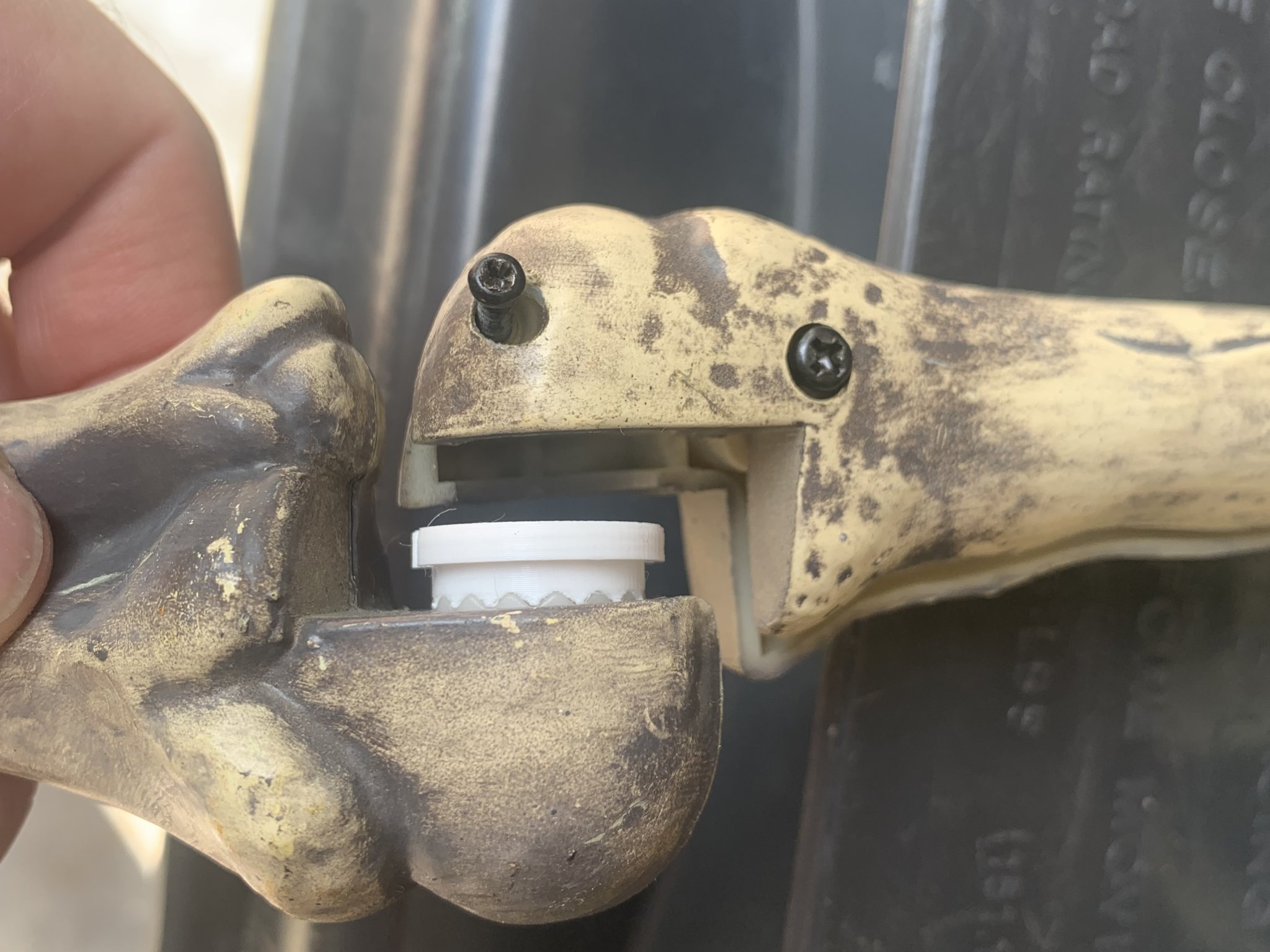

Tôi đã sửa một bộ xương Halloween 15 năm tuổi bị hỏng và tìm thấy khái niệm quay này có thể hoạt động. Lò xo mạnh một cách bất thường nhưng khi được lắp đặt đã tạo ra chuyển động quay ổn định trên các bánh răng.

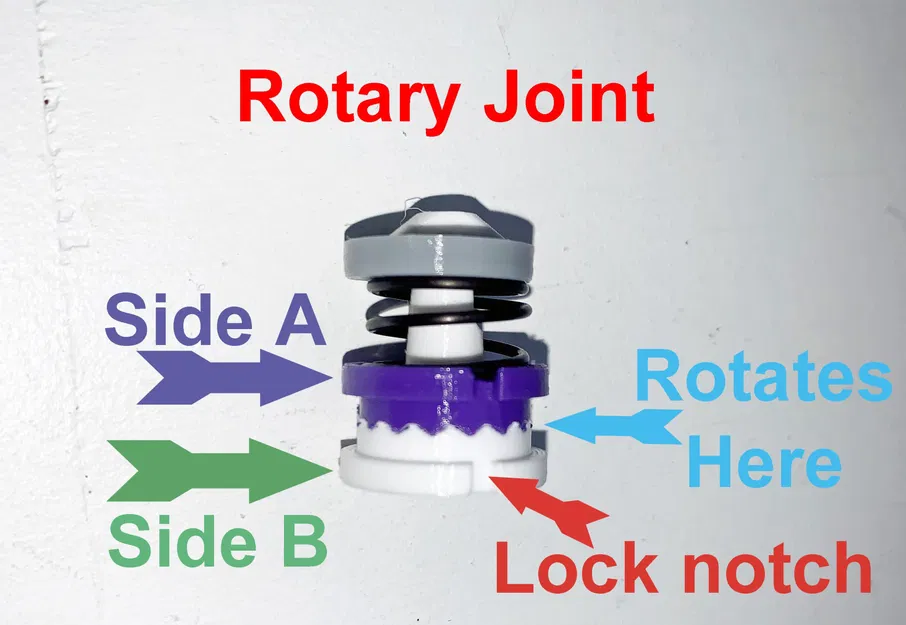

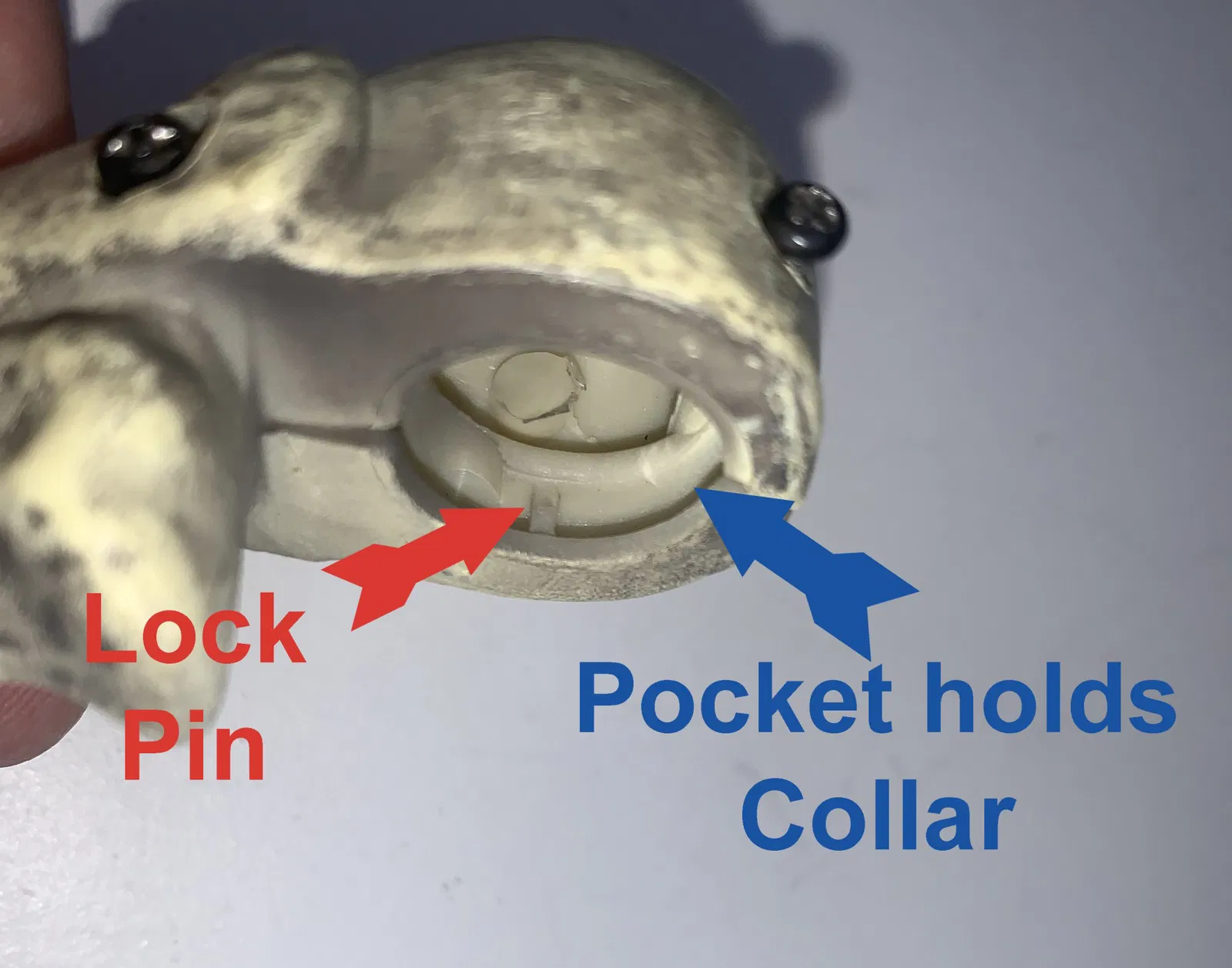

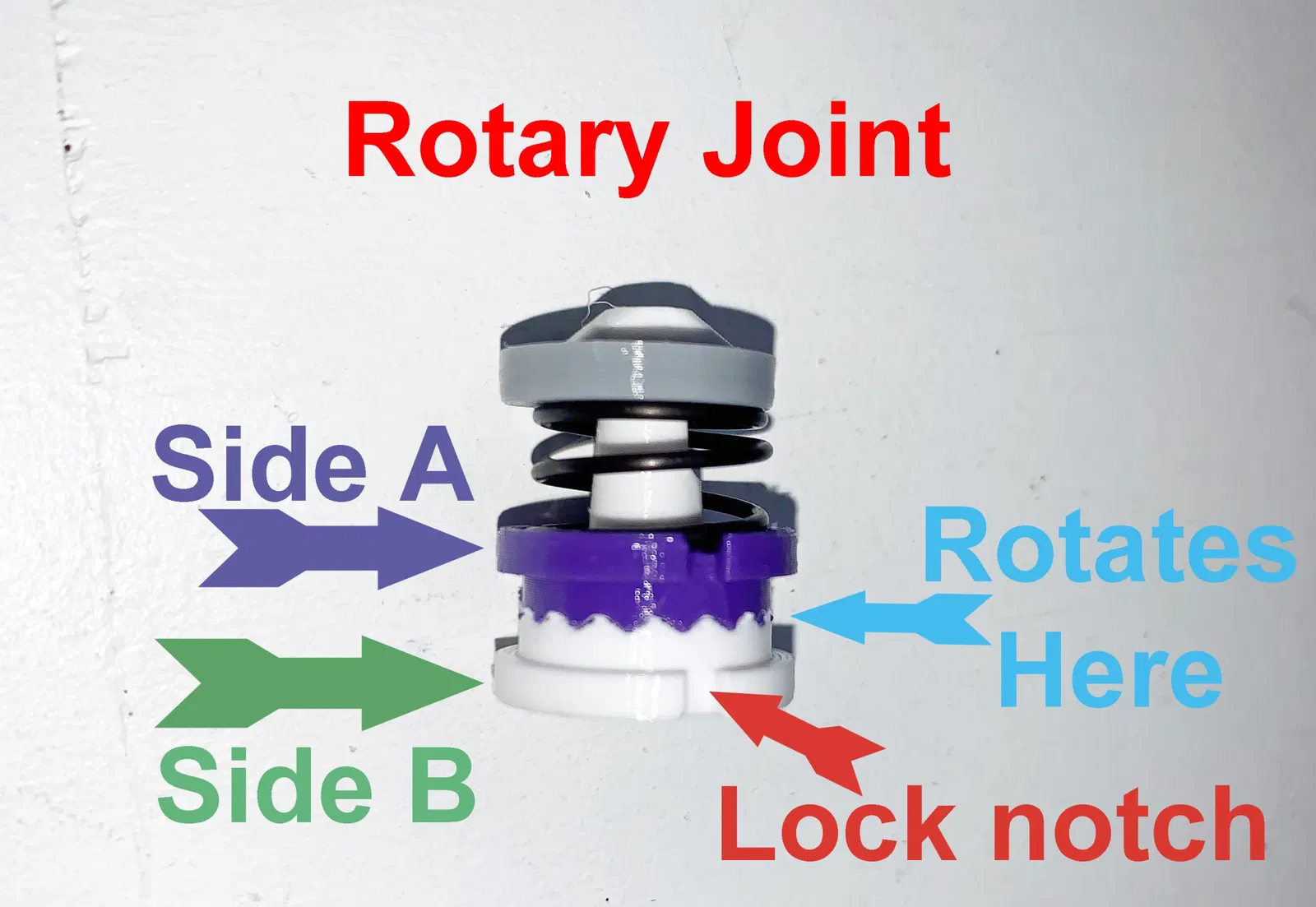

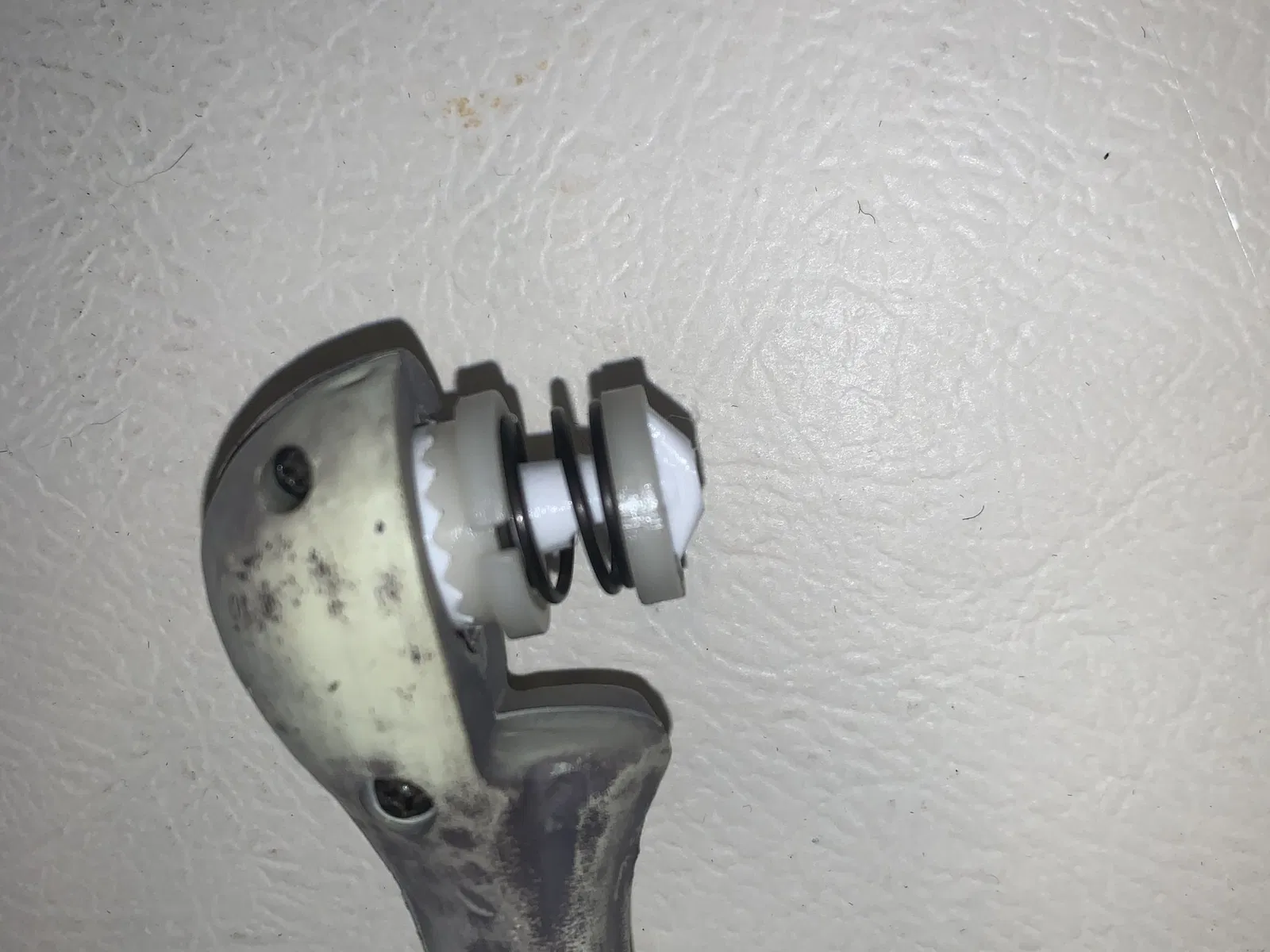

Mỗi bên đi vào một cái cọc tròn với hai chốt dừng giữ cho khớp không quay tự do trong ổ cắm. Bạn cần để lại chỗ cho cụm lò xo và tháp để cất sang một bên của khớp.

Kích thước

Đĩa có kích thước 19.8mm x 2.8mm và đường kính ngoài của bánh răng là 16.4mm x 3.2mm với tổng chiều cao là 6mm từ mép ngoài đến đỉnh của bánh răng ở mỗi bên.

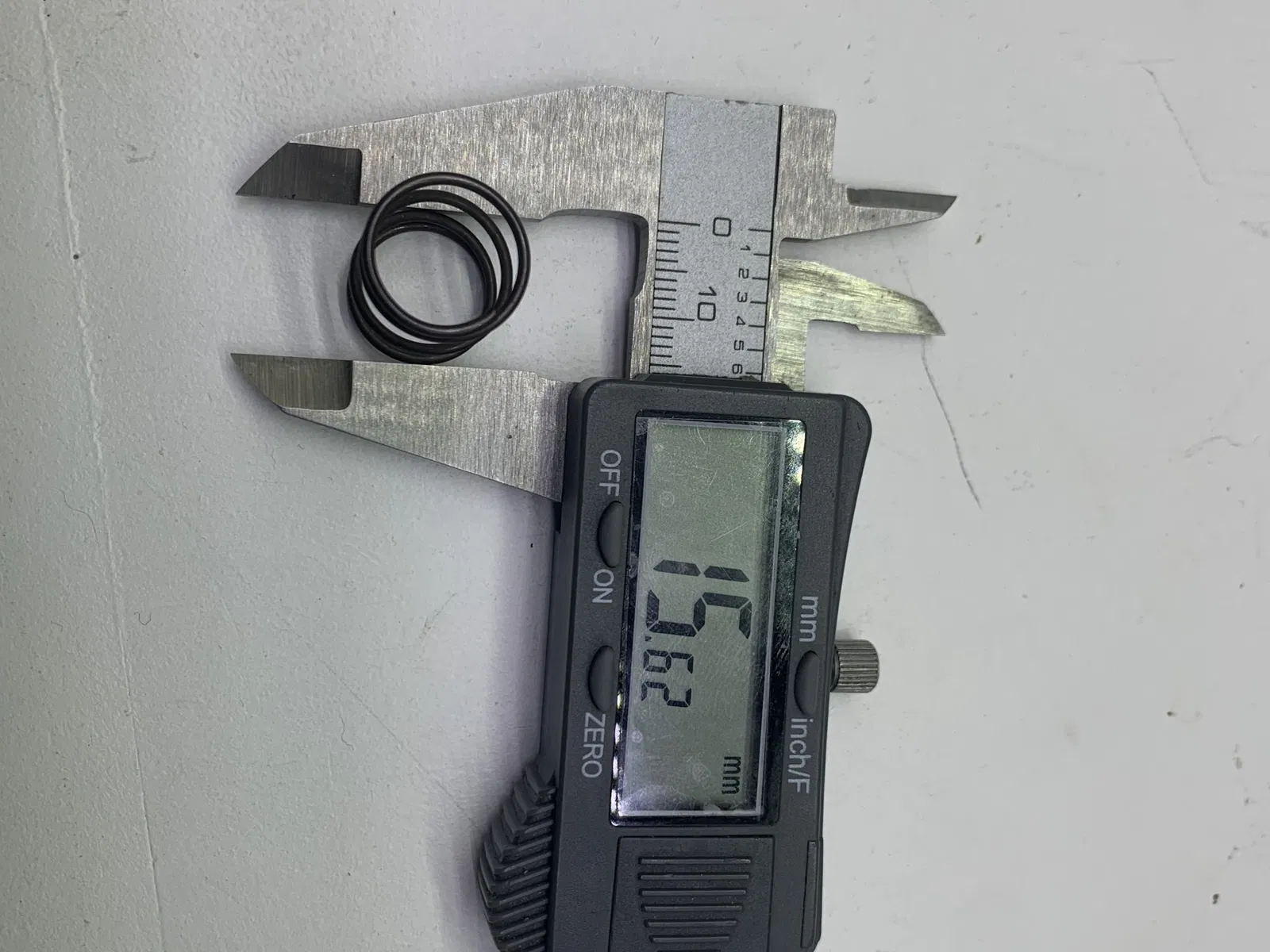

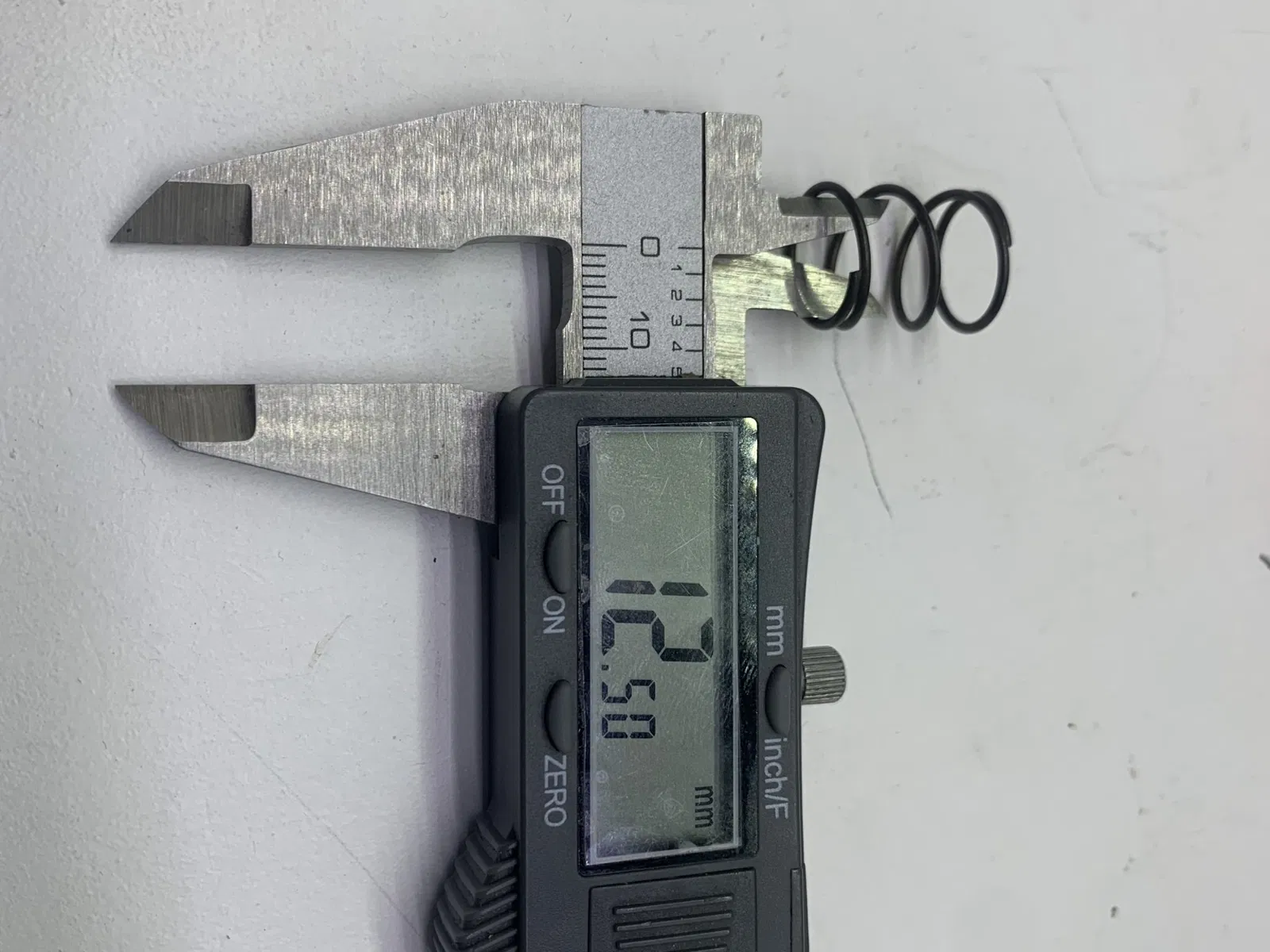

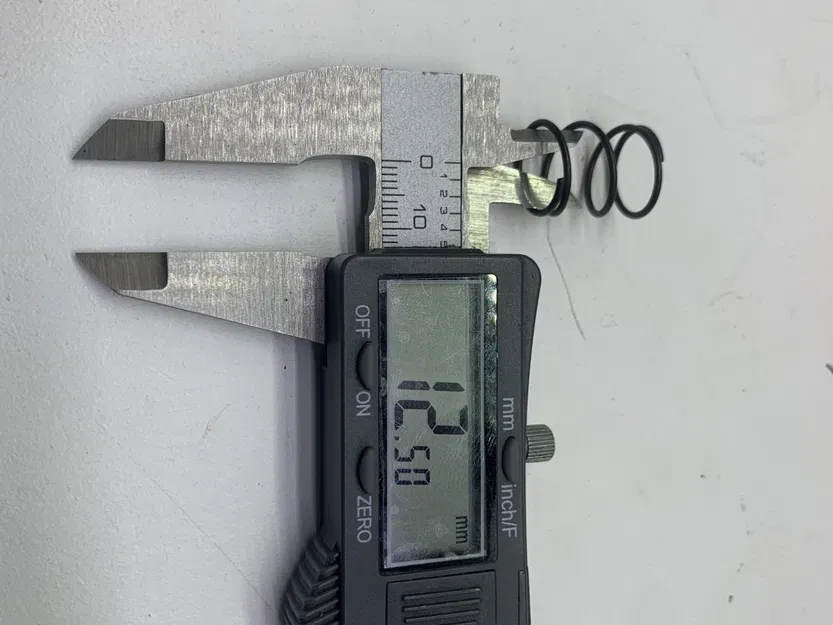

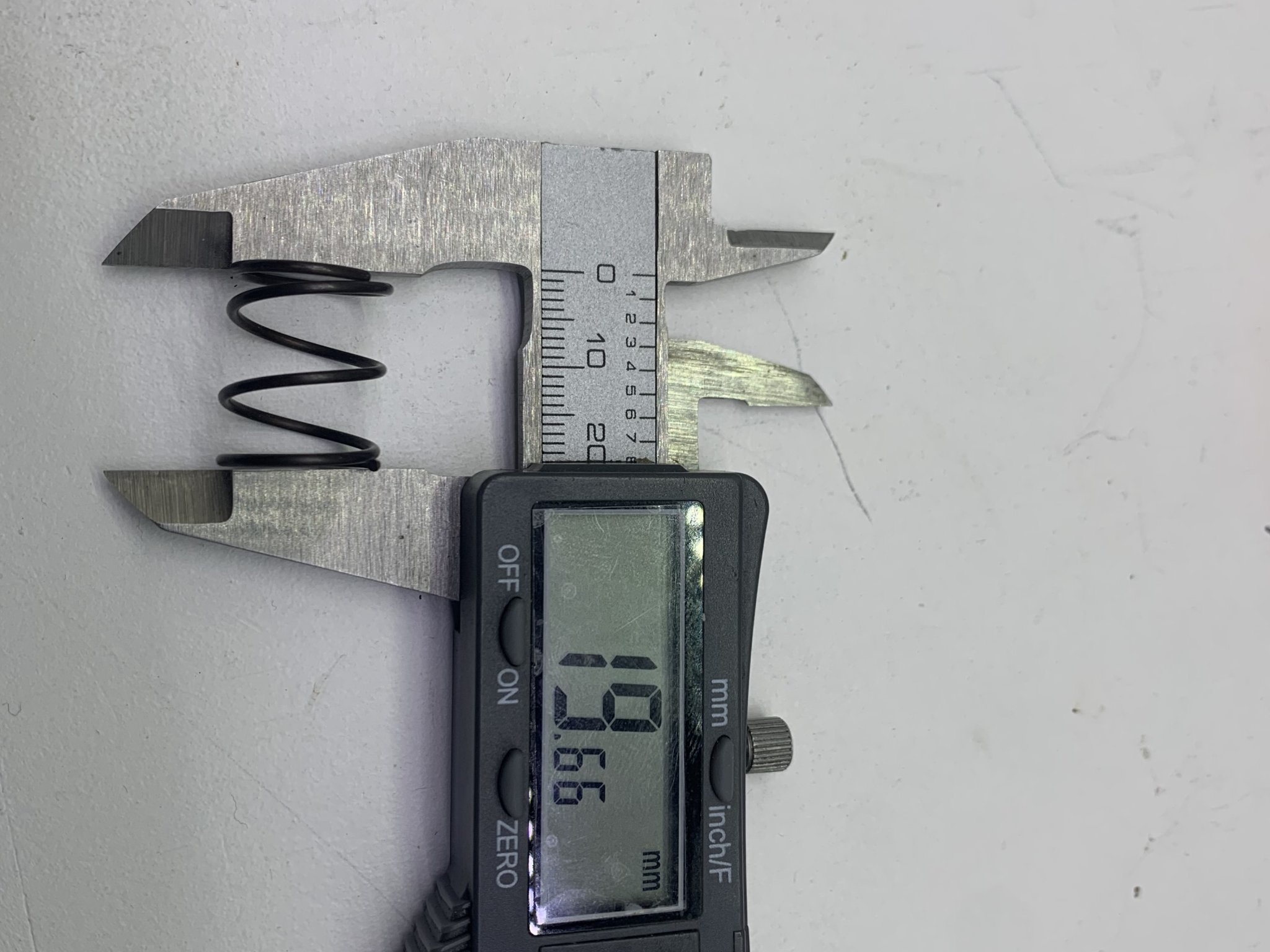

Các rãnh rộng 2.3mm và sâu khoảng 2.3mm. Cụm tổng thể cao 25.2mm. Lỗ cắt cho lò xo có đường kính 16.5mm và lỗ lắp cho lò xo sâu 1.2mm.

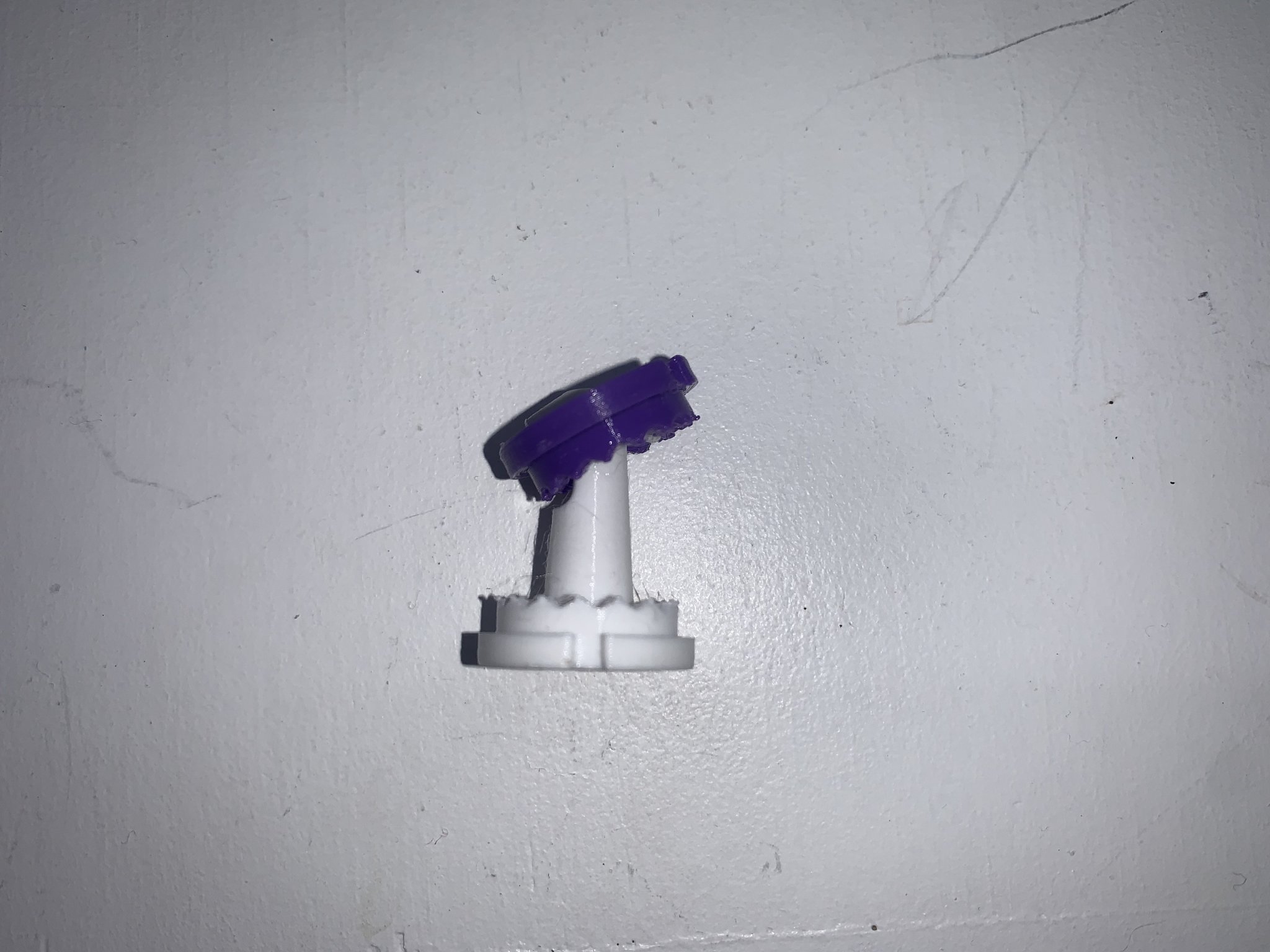

Tôi đã in tháp để dễ in. Tôi đã in nó theo chiều dọc với 4 viền dọc. Rãnh ở bên hông của tháp cho phép bánh răng trượt qua ở một góc. Trượt một cái lò xo và sau đó là chốt khóa.

Tất cả các chốt in của tôi đều bị gãy... vì in theo chiều dọc không đủ mạnh. Vì nó có bánh răng và không có dây bên trong... tôi không nghĩ là cần thiết.
