Giá đỡ camera C270 cho Snapmaker J1

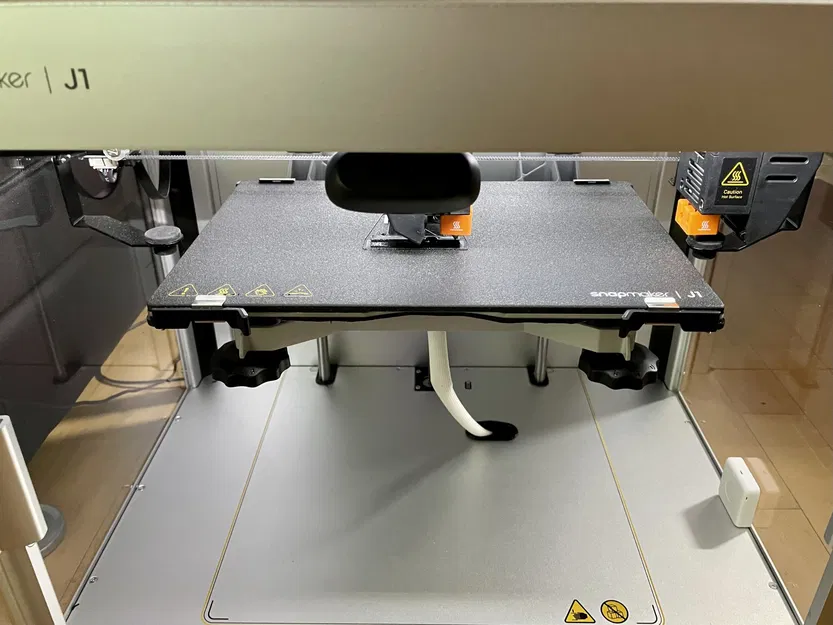

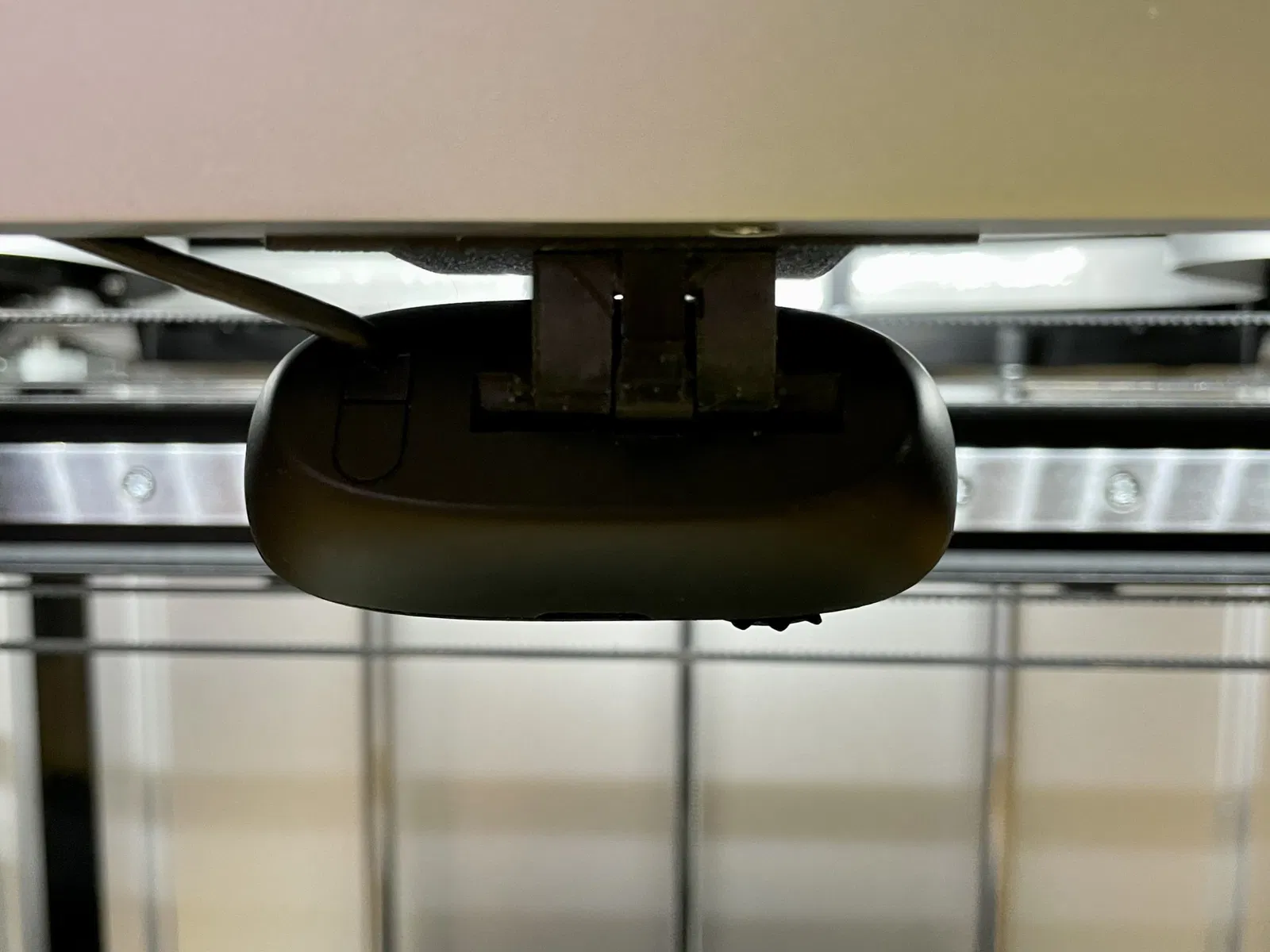

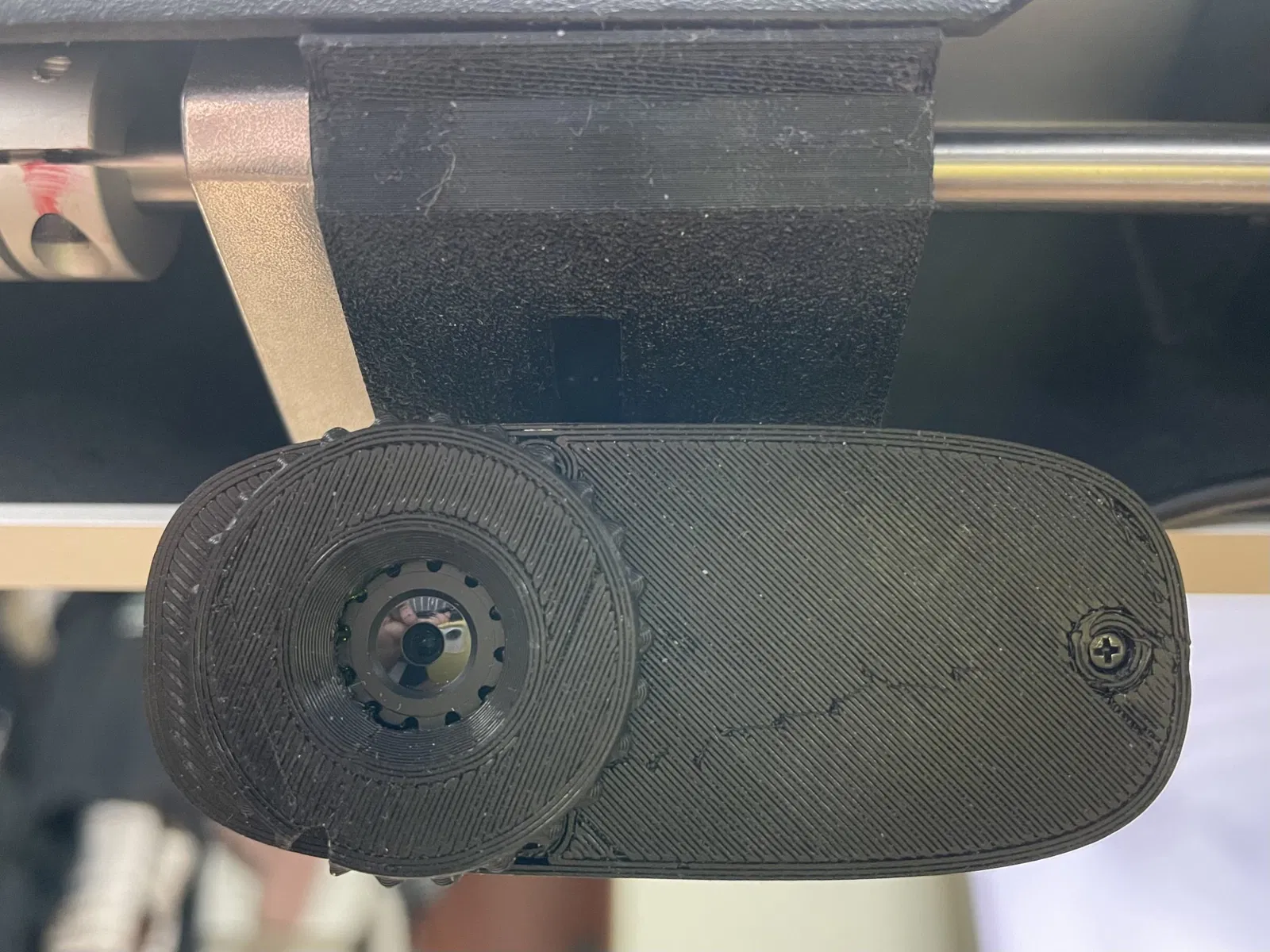

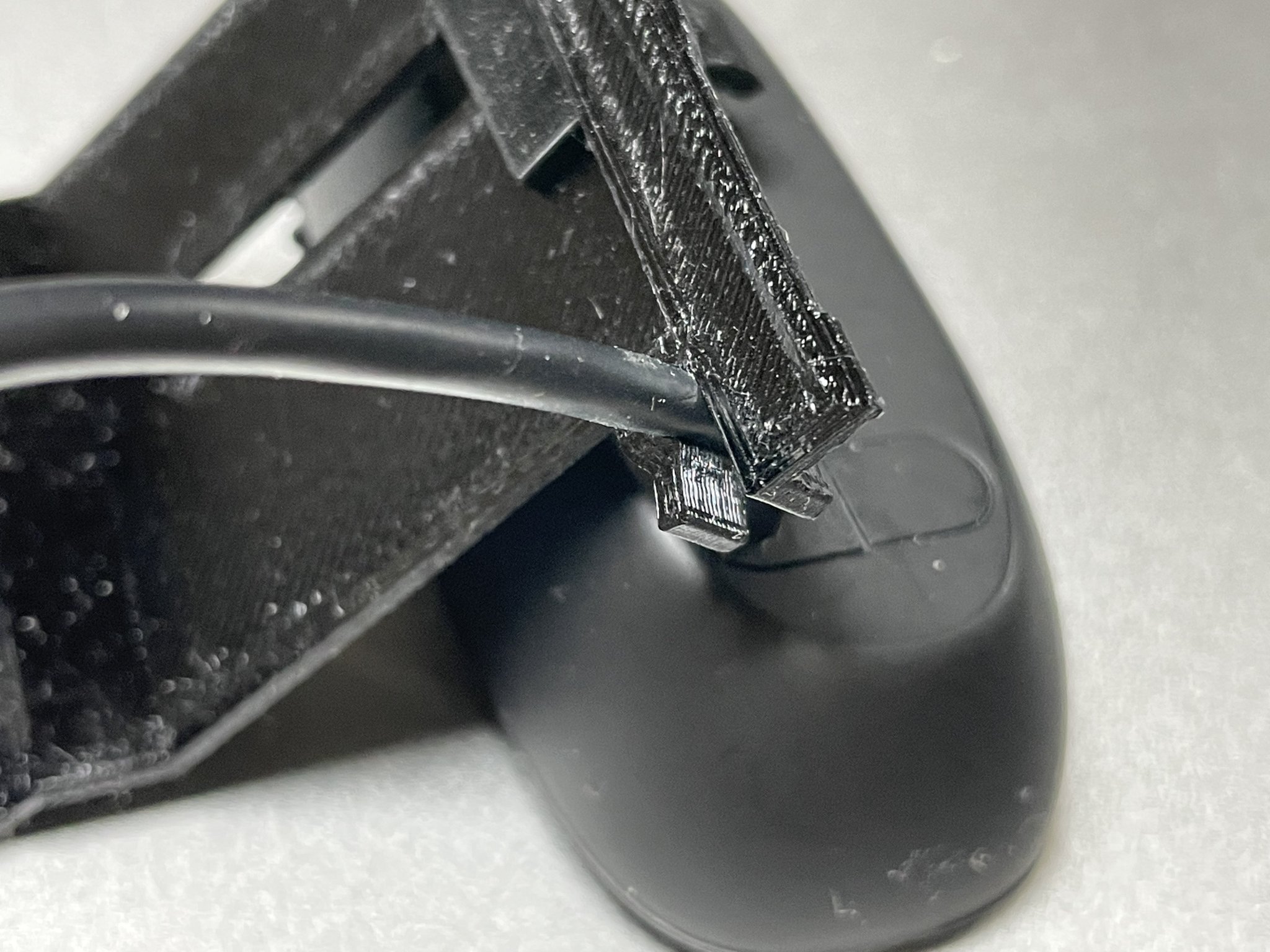

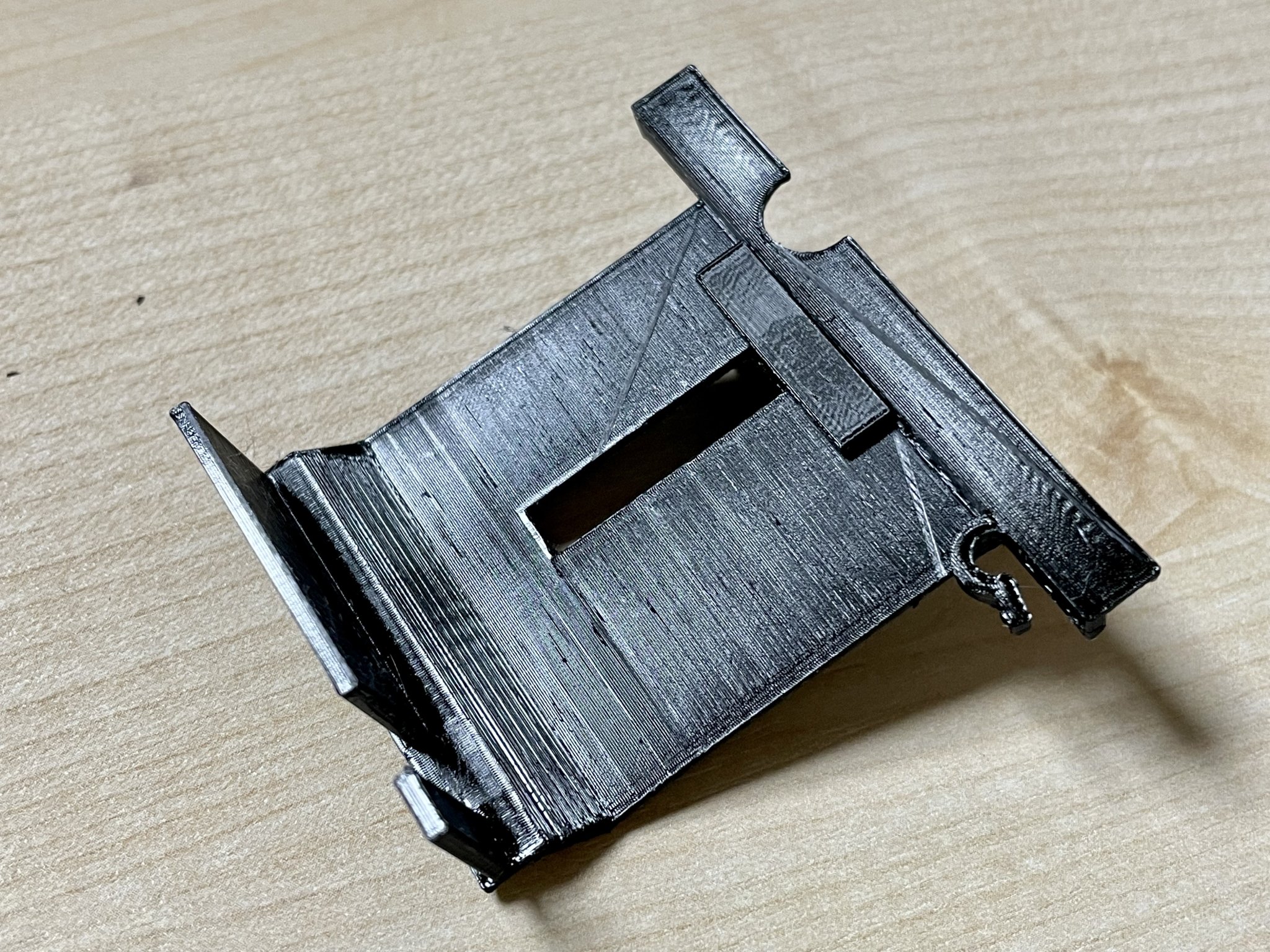

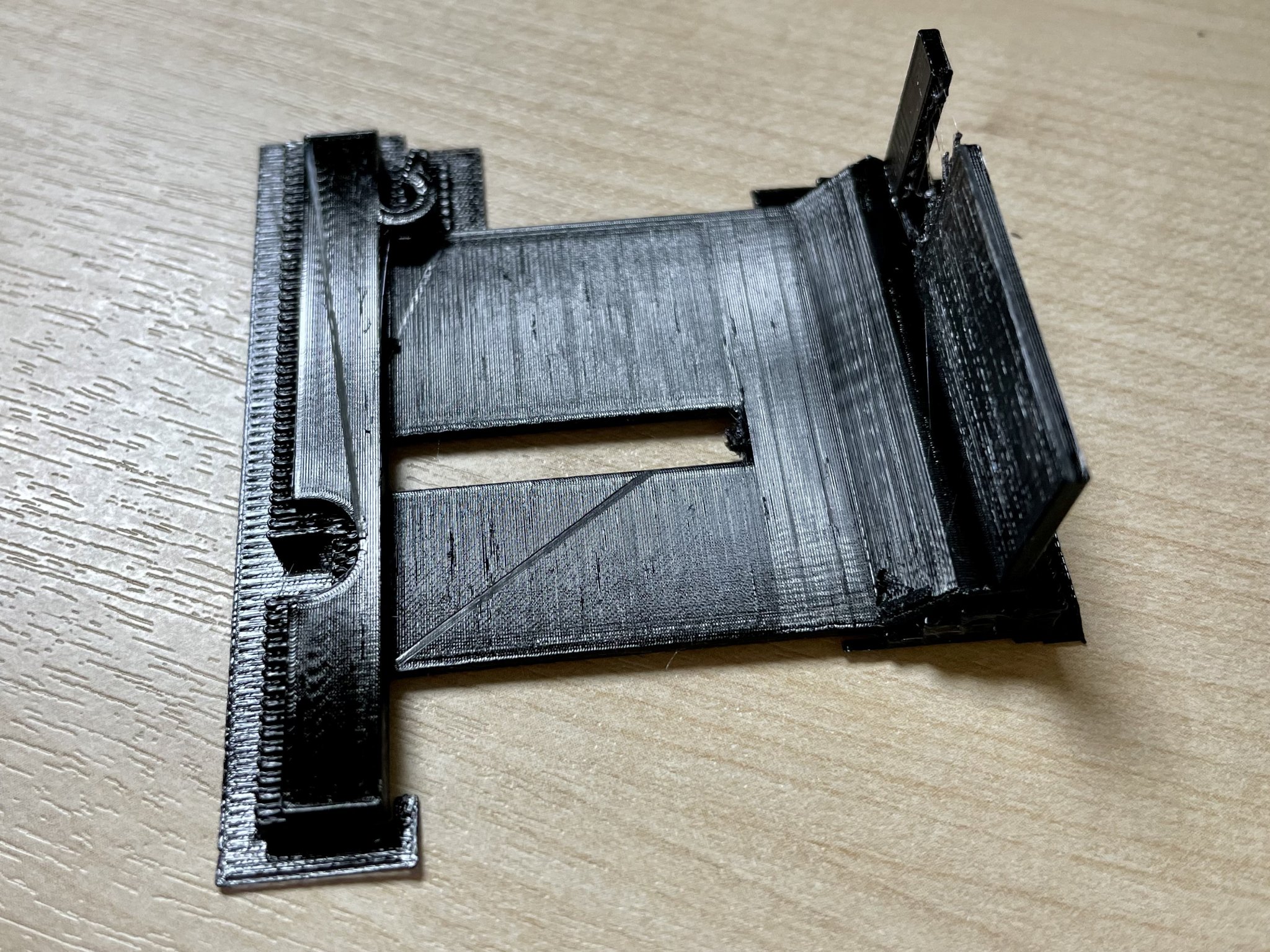

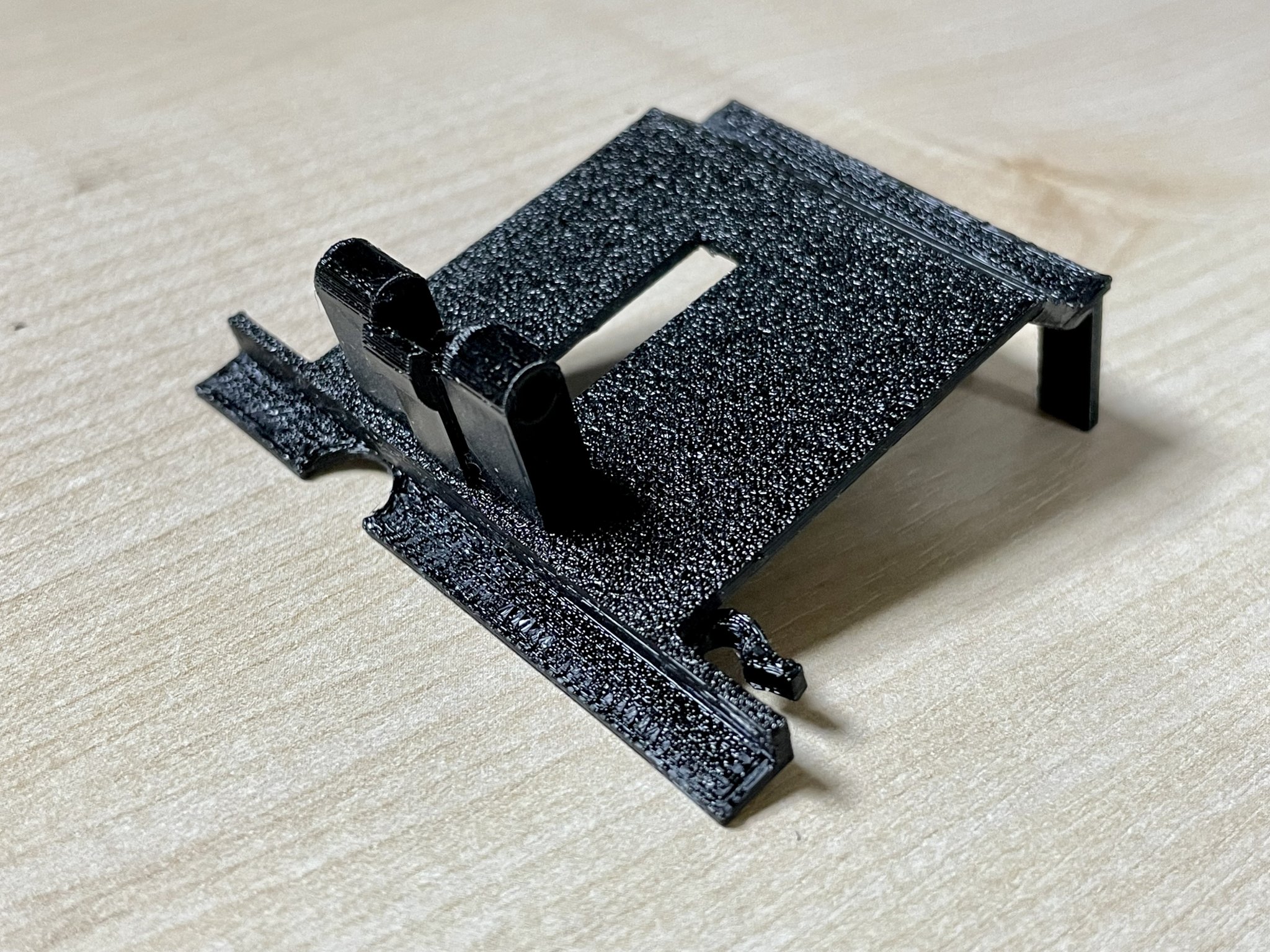

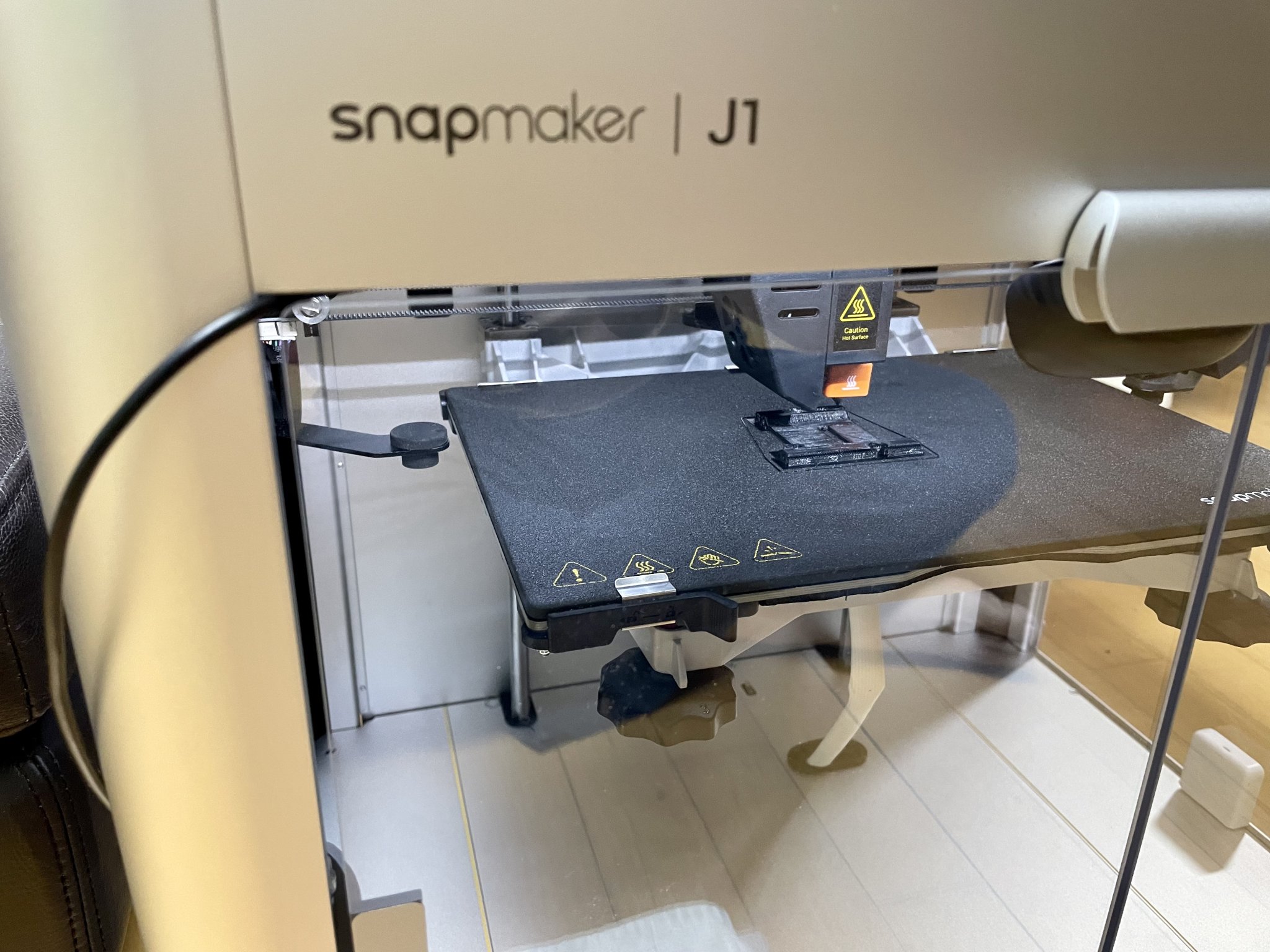

Nó được thiết kế để gắn camera C270 ở phía trước của khung vỏ. Hiện tại, cáp camera đang được thử nghiệm bằng cách tạm thời kéo nó ra qua khe hở ở cửa trước. Tôi dự định cuối cùng sẽ định tuyến nó dọc theo khung bên trong và kết nối ra qua giá đỡ cuộn filament phía sau. Các phụ kiện cho việc định tuyến cáp vẫn đang trong quá trình thiết kế.

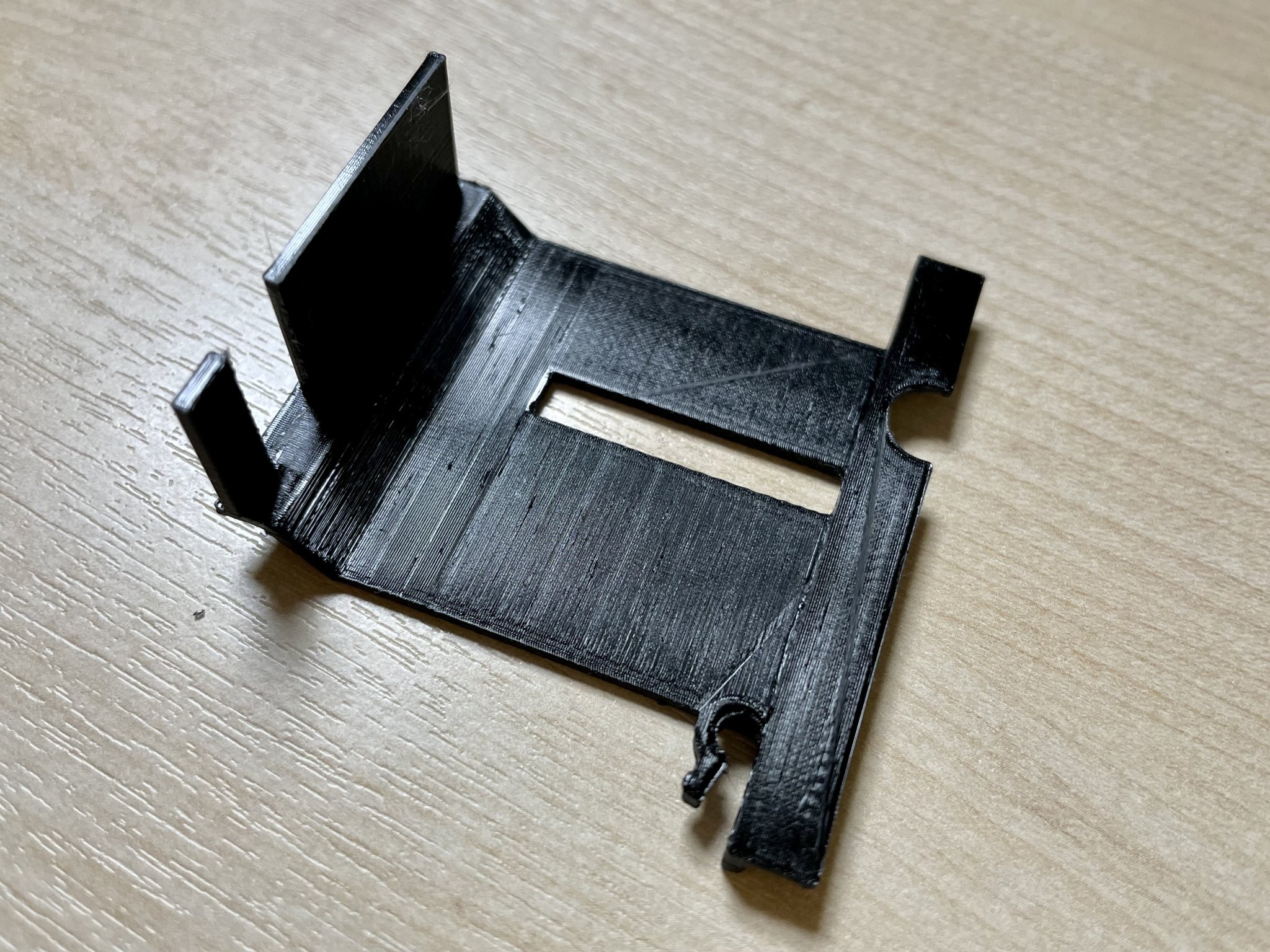

Nó đã được cắt bằng prusa slicer và in bằng eSUN Solid Black PETG.

Đối với bản in cuối cùng, đã sử dụng chiều cao lớp 0.1mm, độ đặc 50%, hỗ trợ chỉ trên bề mặt in, và tốc độ in 120mm/s ở 240 độ C. (Ngay cả khi tôi in với chiều cao lớp 0.2mm trong thiết kế ban đầu, không có vấn đề gì khi sử dụng nó.)

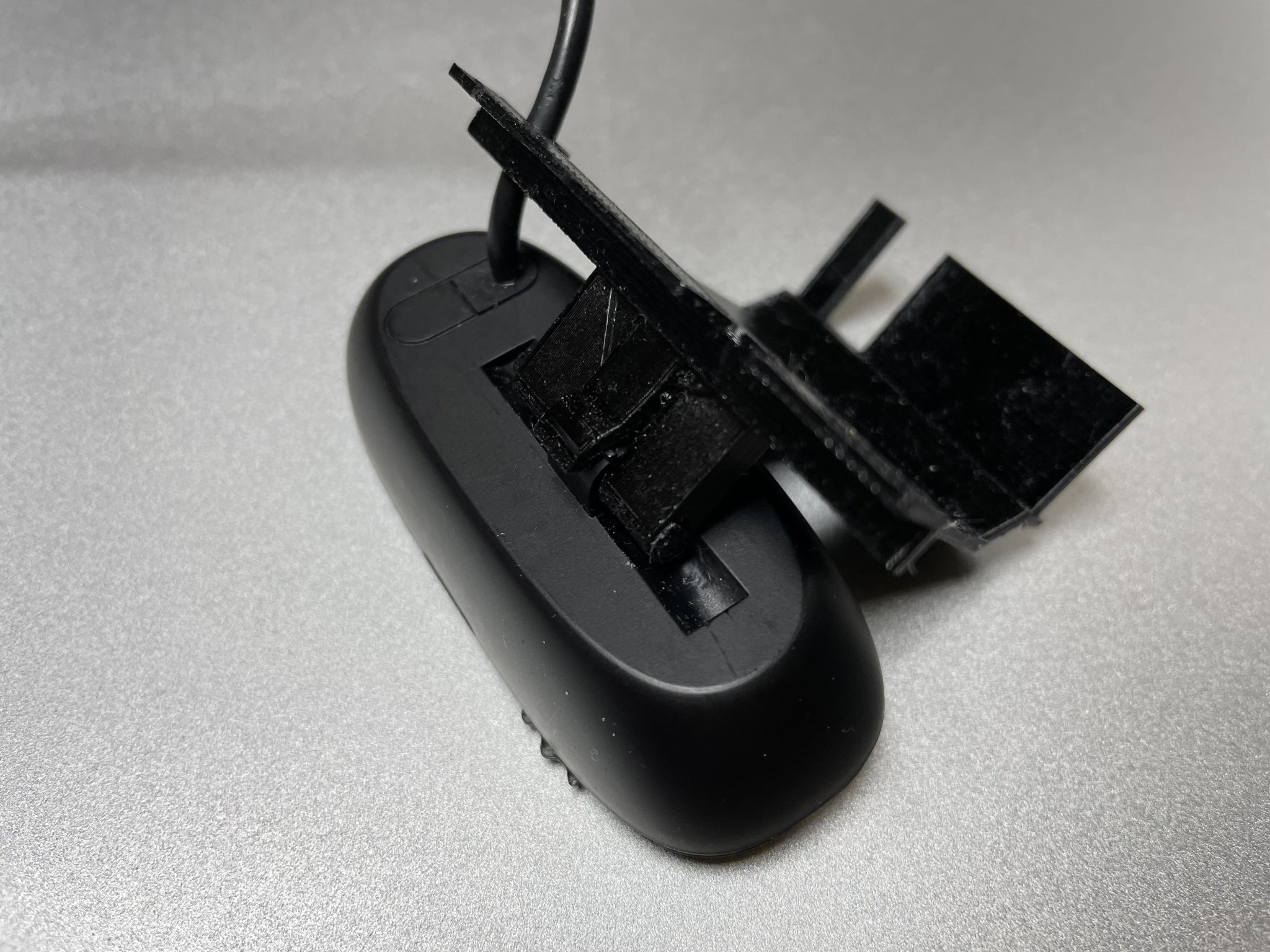

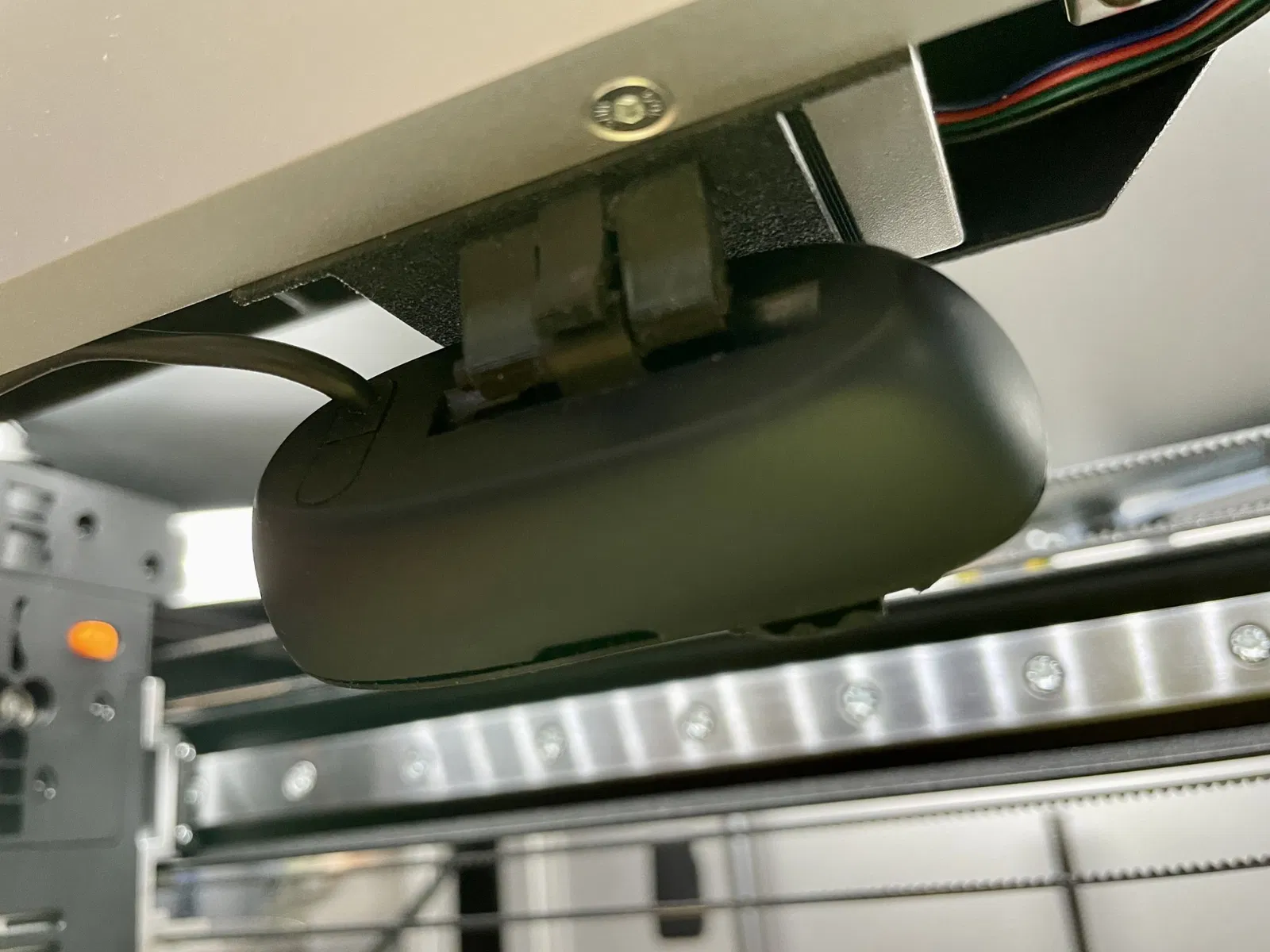

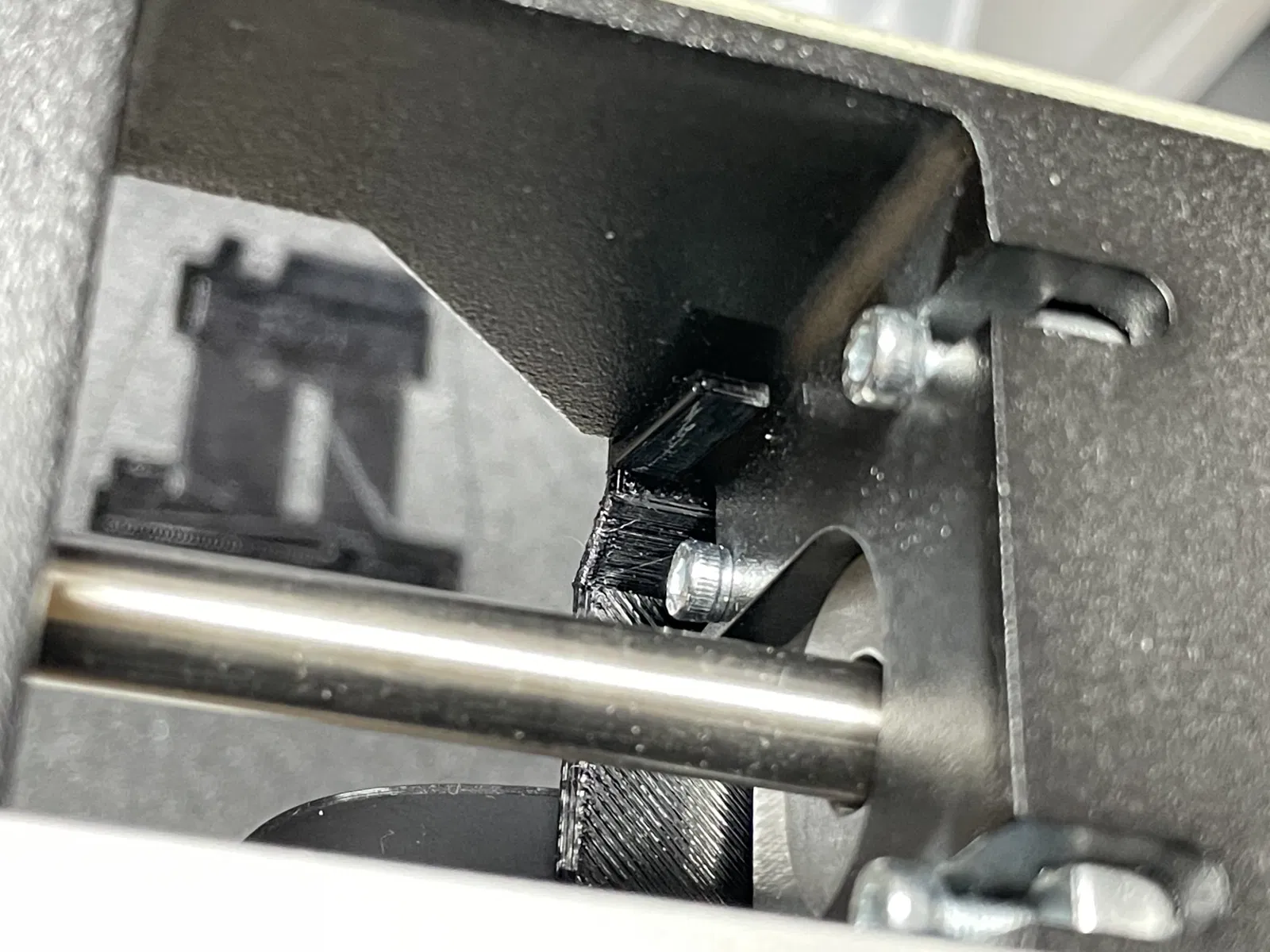

Việc lắp đặt chỉ đơn giản yêu cầu chèn qua các khe hở của khung. Nó được cố định bởi độ đàn hồi của chính nó. Nếu bạn muốn cố định nó chắc chắn, bạn có thể sử dụng băng keo hai mặt để cố định phía trước.

(CẬP NHẬT) Thêm giá đỡ cuộn cho cáp đi qua. Giá đỡ cuộn Snapmaker J1 được làm lại bởi lemmaa | Tải mô hình STL miễn phí | F3D.com (Vì giấy phép khác nhau, hãy thêm nó như một liên kết.)

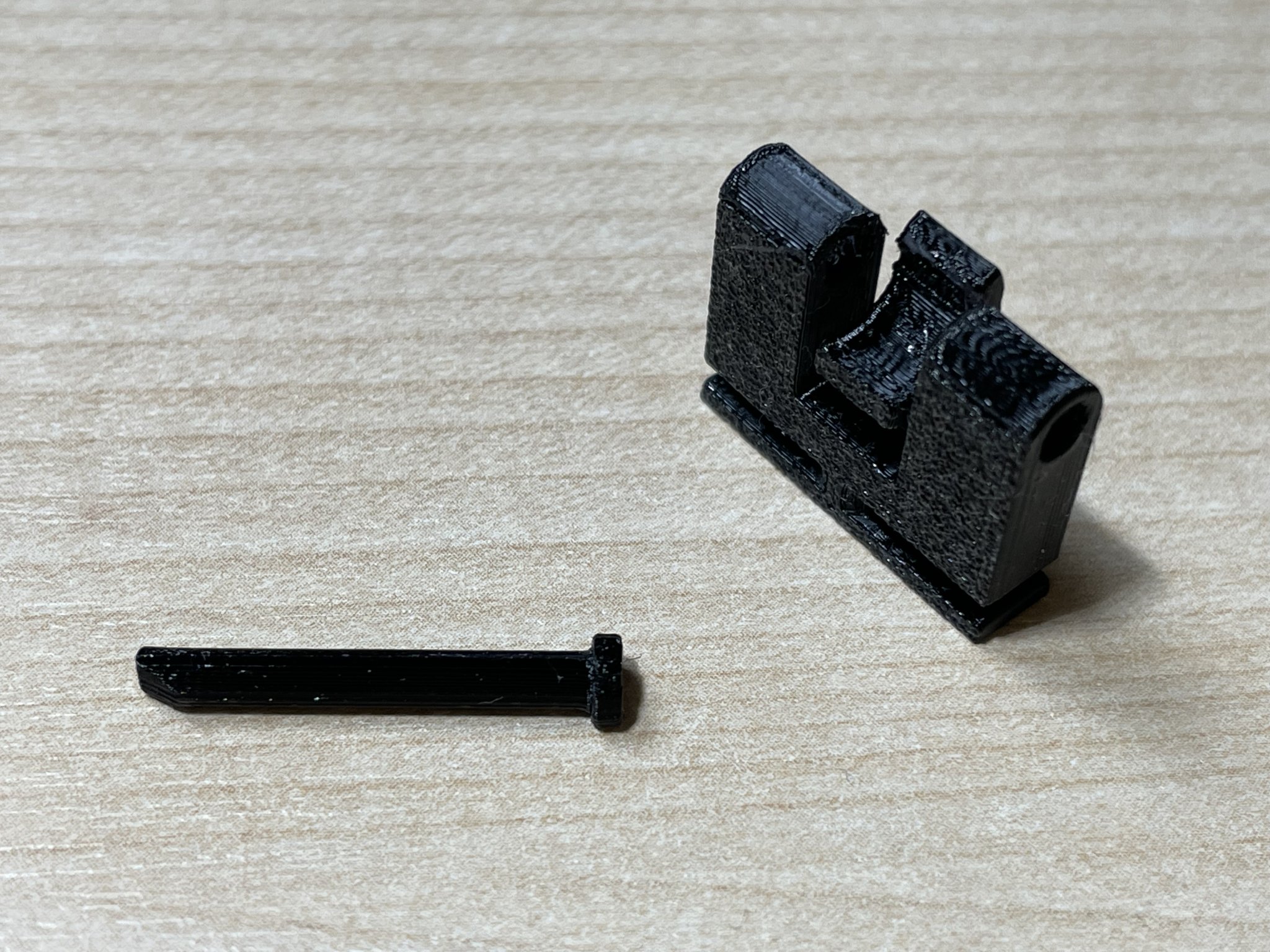

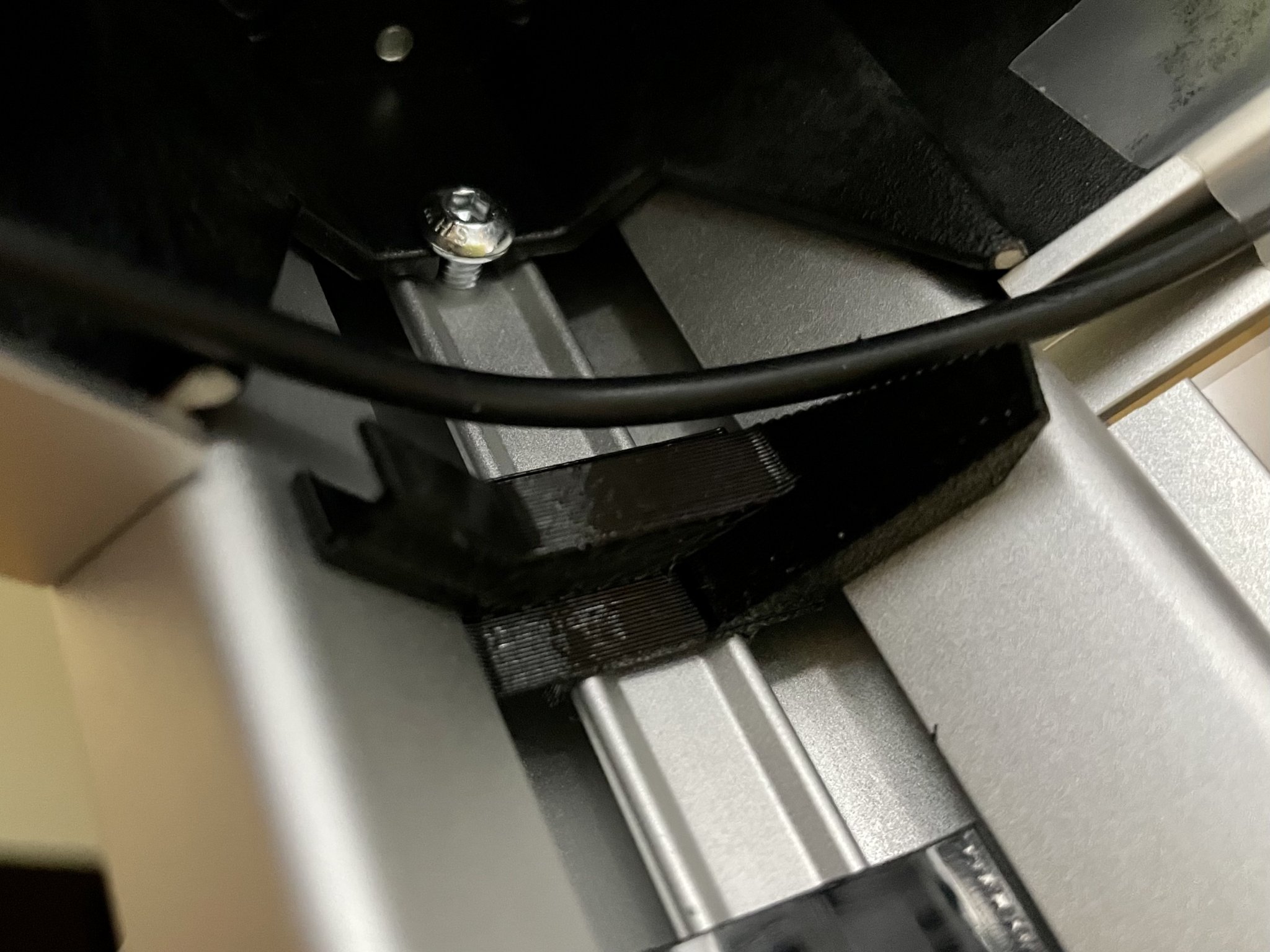

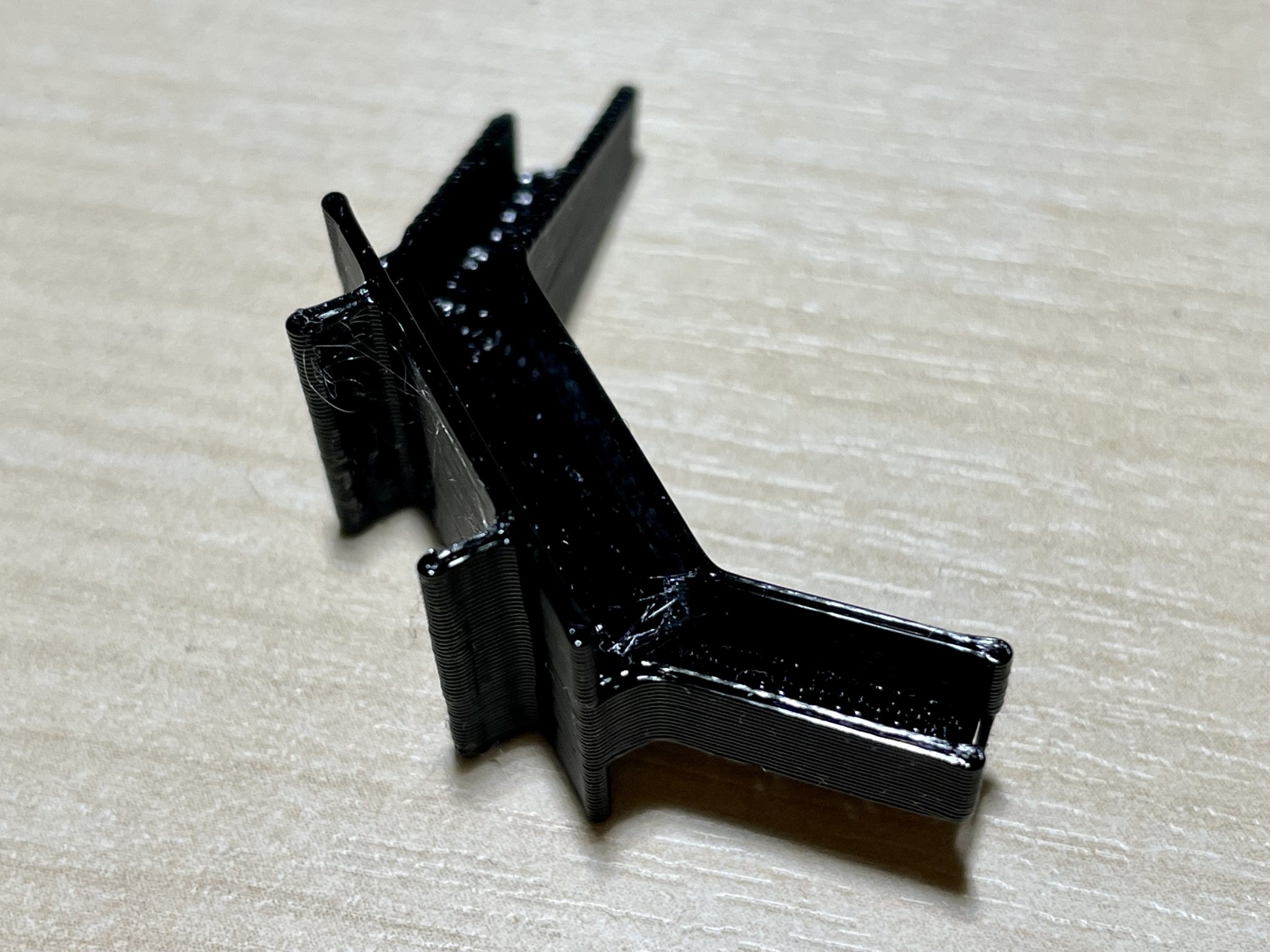

(CẬP NHẬT) Đã thêm một hướng dẫn cáp có thể được kẹp trực tiếp vào khung dọc bên trái.
