Giá đỡ dụng cụ cho bảng ghim Wall Control

Đây là sự khởi đầu của một dự án để làm giá đỡ dụng cụ tương thích với Wall Control bảng ghim. In 3D các phụ kiện bảng ghim không thành công lắm với tôi, đặc biệt là với một bảng ghim kim loại -- các chốt sẽ bị mắc và gãy quá dễ dàng khi di chuyển vật phẩm.

Nhưng bảng ghim của tôi là của Wall Control, cũng hỗ trợ các khe! Thay vì cố gắng in các giá treo, tôi đã tạo ra một "giá đỡ" mà bạn có thể sử dụng với móc Wall Control 7/8"

Bạn sẽ cần một cái cho mỗi đầu. Chèn mỗi móc vào các khe Wall Control và các giá đỡ in 3D trượt ngay lên chúng.

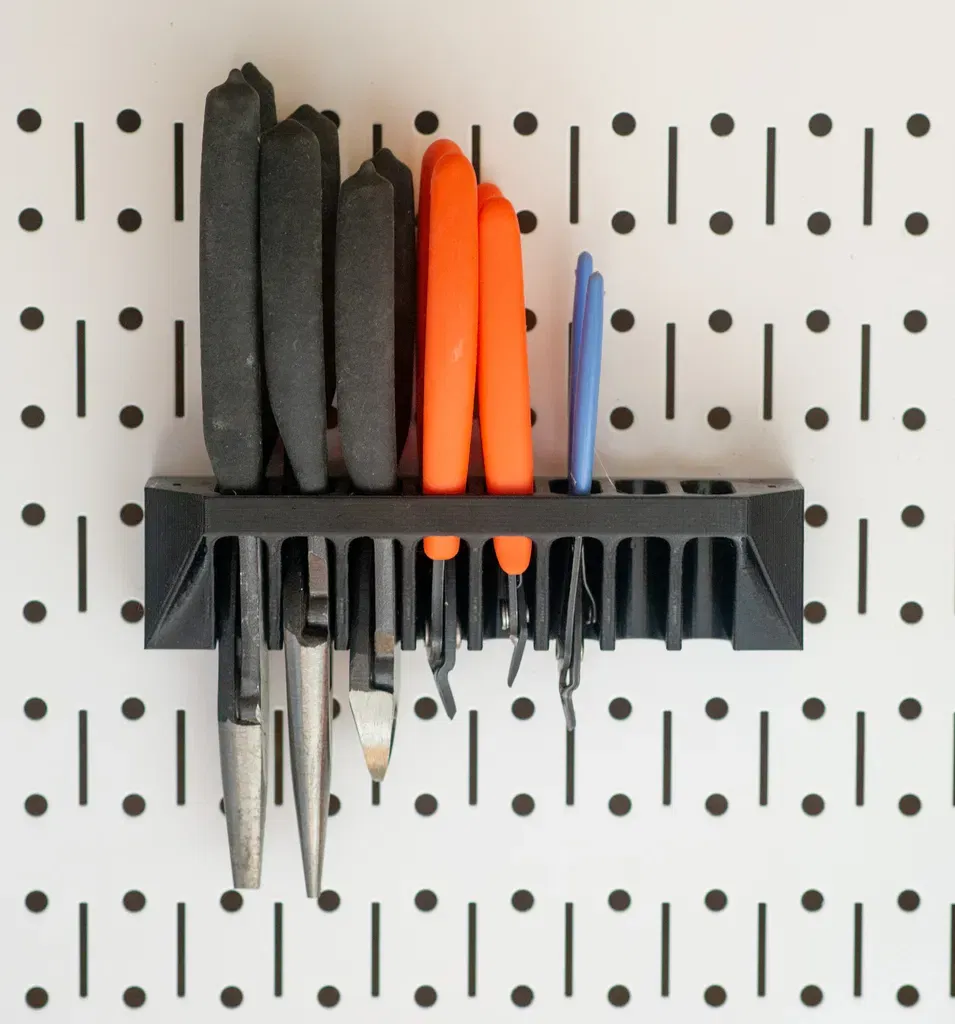

Thiết kế đầu tiên của tôi là một giá đỡ kìm cho 8 cái kìm (hình chữ nhật bo tròn 13mm x 34mm)

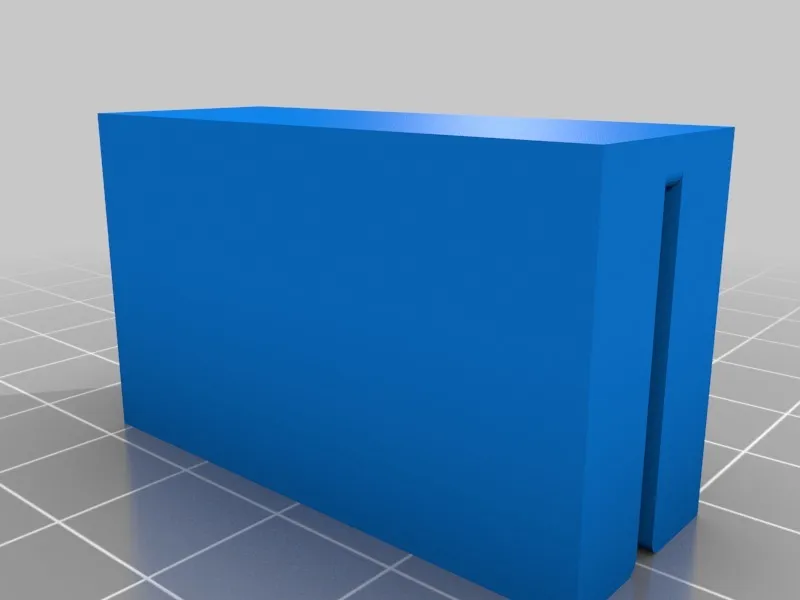

Lưu ý: Tệp STL của Giá treo (và tệp iges/step) là để tích hợp vào các bản remix - bạn không cần phải in chúng. Giá treo rộng 5/8" và tâm của nó cần phải là bội số của 1" (2.54mm) từ cái đối diện. Xây dựng kệ dụng cụ của bạn ở giữa hai cái đó!

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

[i3 MK3](http://amzn.to/2rqZ6Uo)

**Mái chèo:**

Không

Hỗ trợ:

Không

**Độ phân giải:**

Tôi đã in lên đến 0.40 và các độ dung sai là ổn.

Đổ đầy:

Tôi đã sử dụng 25%, nhưng có thể đã quá mức.

**Ghi chú:**

Phần trên của vật phẩm có một hình chữ nhật nhỏ được cắt ra và văn bản sẽ ở phía đúng trên mặt sau.

In NGƯỢC LÊN và bạn sẽ không cần bất kỳ hỗ trợ nào.

Cách tôi thiết kế điều này

Fusion 360. Giá treo là một thành phần riêng và kệ dụng cụ ở giữa được thiết kế riêng. Tôi đã sử dụng một khớp để tách các tâm của các giá treo sao cho là bội số của 2.54mm hoặc 1". Sau đó, tôi đã sử dụng một Loft để hợp nhất giá treo với kệ để tạo ra vẻ đẹp hơn.

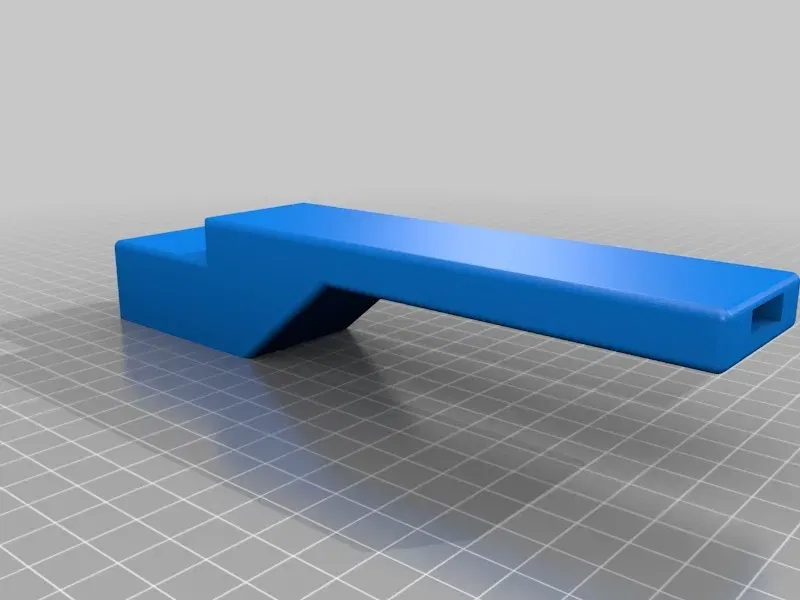

Giá đỡ thước cặp

In cái này ngược lên với hỗ trợ. Tôi thực sự muốn độ rơi cho bao đựng để cái này có thể được đặt cao hơn trên tường, và giá treo bảo vệ mặt sau của thước cặp.

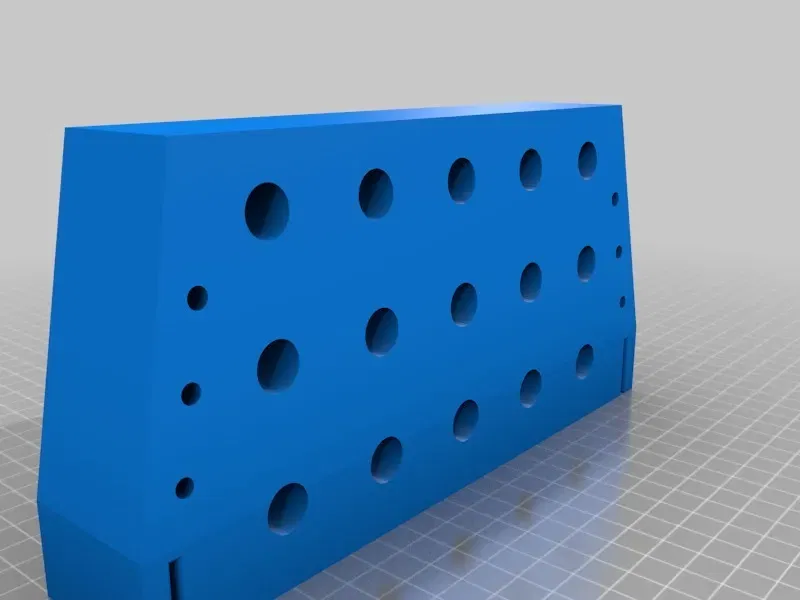

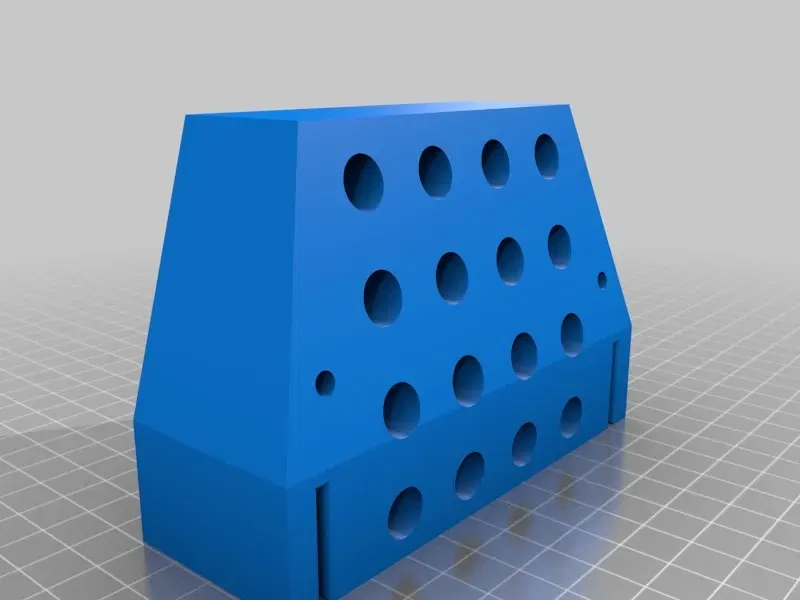

Giá đỡ tua vít

In ấn những cái này ngược lại, không cần hỗ trợ.

Các lỗ nhỏ hơn ở hai bên dành cho bút chì.

Tôi đã giảm xuống chỉ còn 7% độ đầy bên trong cho những cái này vì chúng lớn.

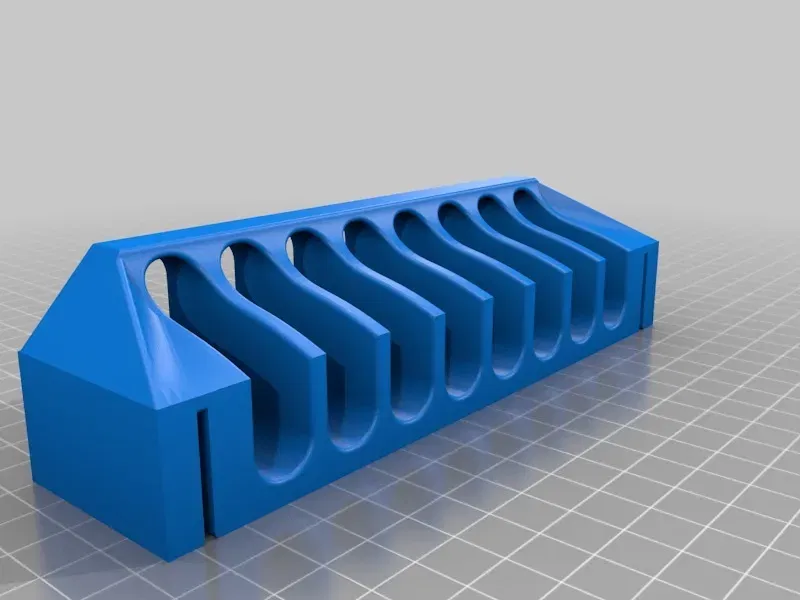

Giá Đỡ Kìm

In ấn ngược lại, không cần hỗ trợ.
