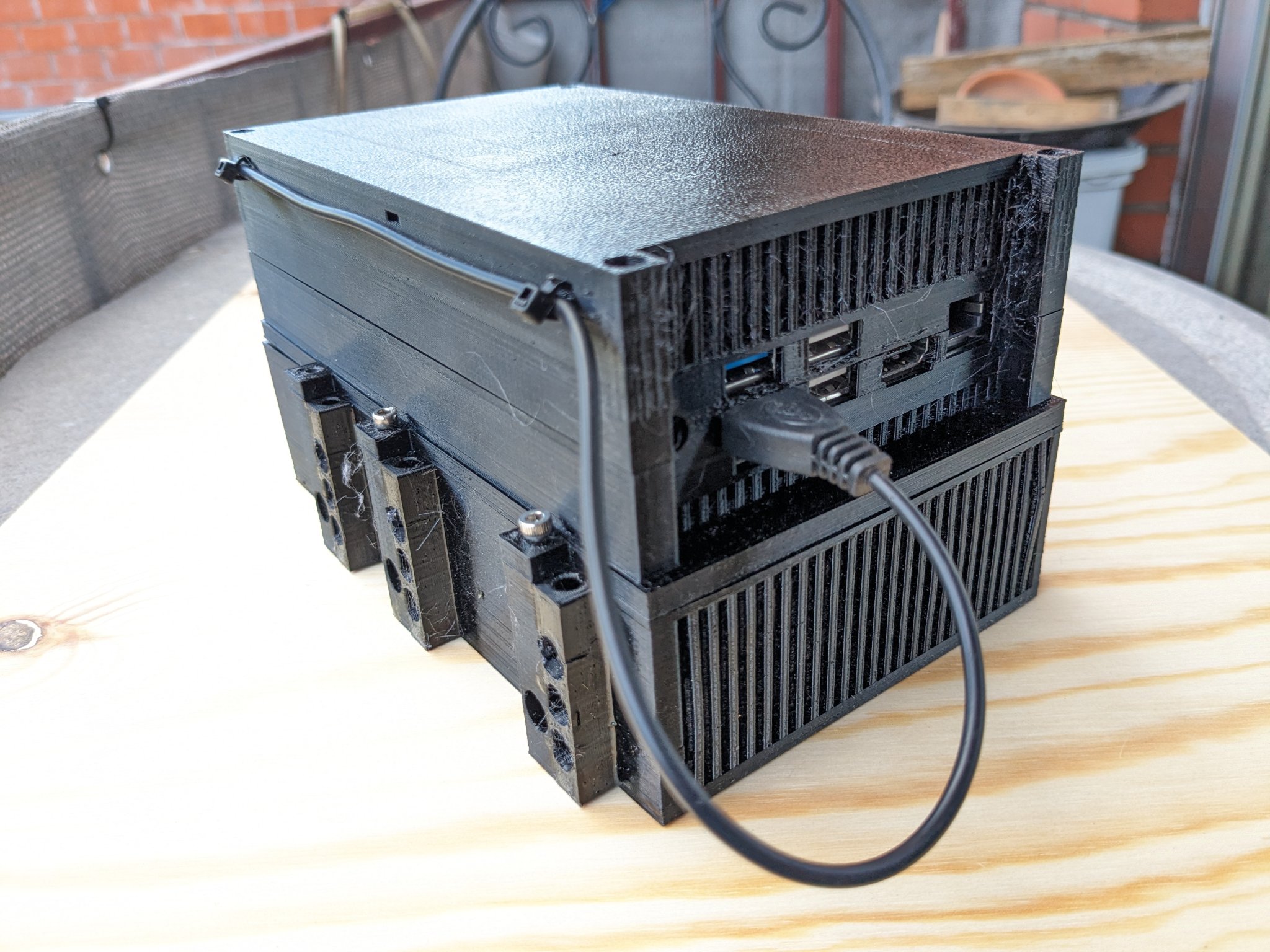

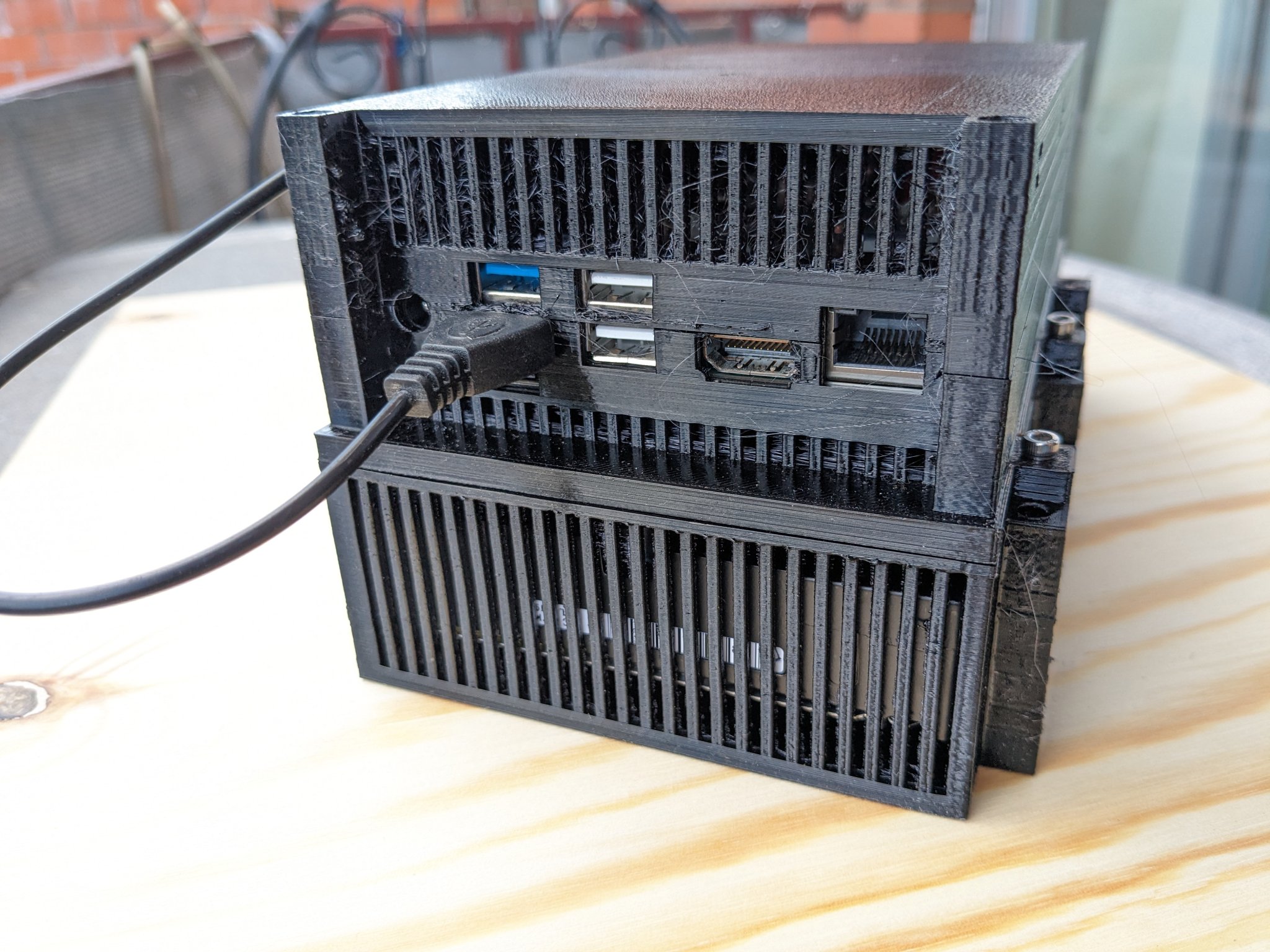

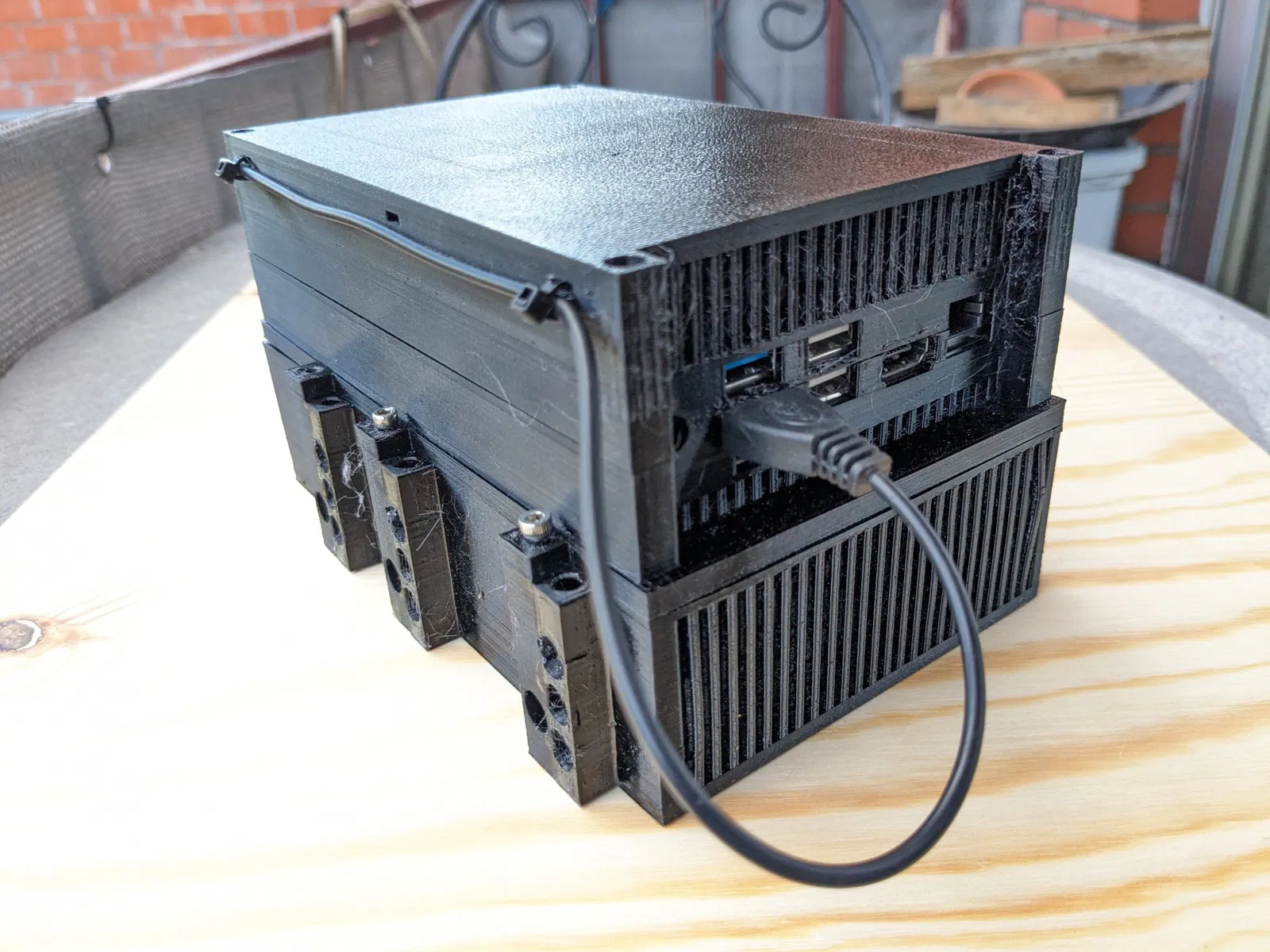

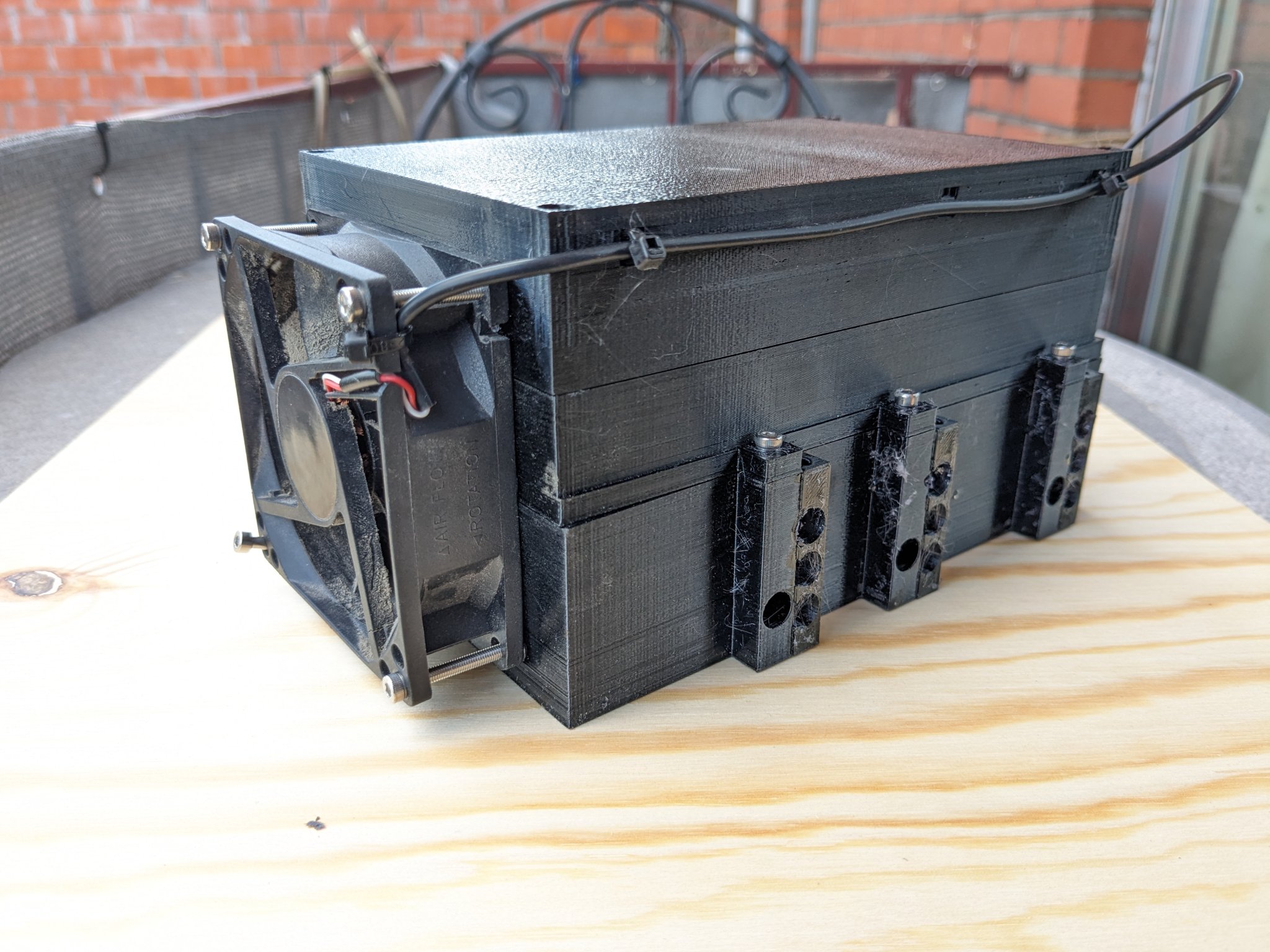

Vỏ Odroid M1 cho ổ cứng HDD 3.5" và quạt 80mm

Dự án này yêu cầu:

• Odroid M1 với nguồn điện 12V
• HDD 3.5", cáp SATA góc, cáp nguồn tùy chỉnh

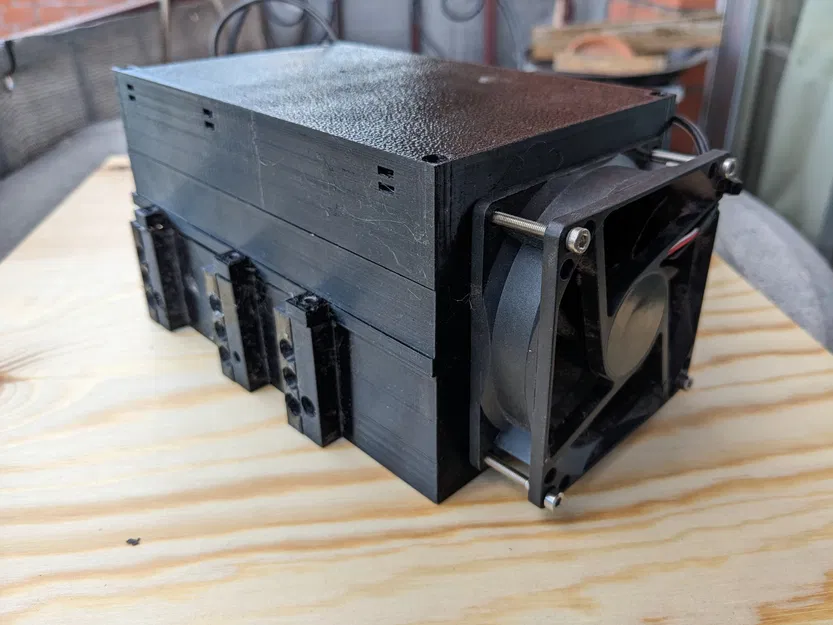

• Quạt 80mm với kết nối USB
• 14 lỗ ren (M3, đường kính 5mm, dài 4-8mm)
• 10x vít M3 x 10mm
• 4x vít M3 x 16mm
• 4x vít Mx30mm (35mm cũng hoạt động)
• 250-300gram PETG

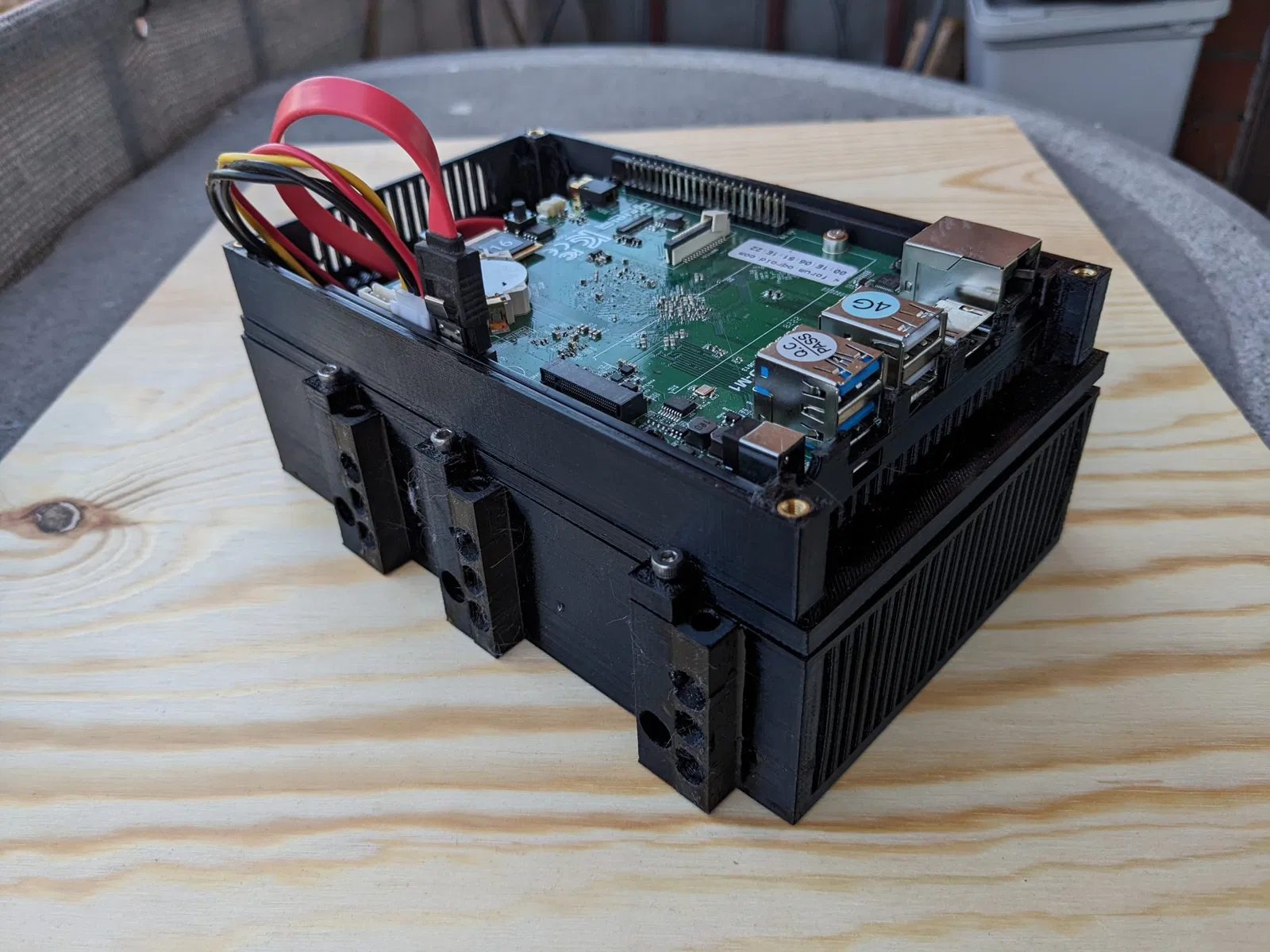

Bạn sẽ phải tự làm cáp nguồn cho HDD. Cắt một cáp có đầu nối nguồn SATA góc, bấm một đầu nối JST XH vào cáp. Nên gắn HDD ngược lại. Bạn phải nối 12V từ PSU đến đầu nối nguồn của HDD. CẨN THẬN, kết nối nguồn điện có điện áp cao hơn sẽ làm hỏng HDD. Xem https://forum.odroid.com/viewtopic.php?p=359208#p359208 Dễ nhất là nếu bạn sử dụng quạt USB 80mm. Bạn có thể dùng dây zip để buộc cáp vào vỏ.

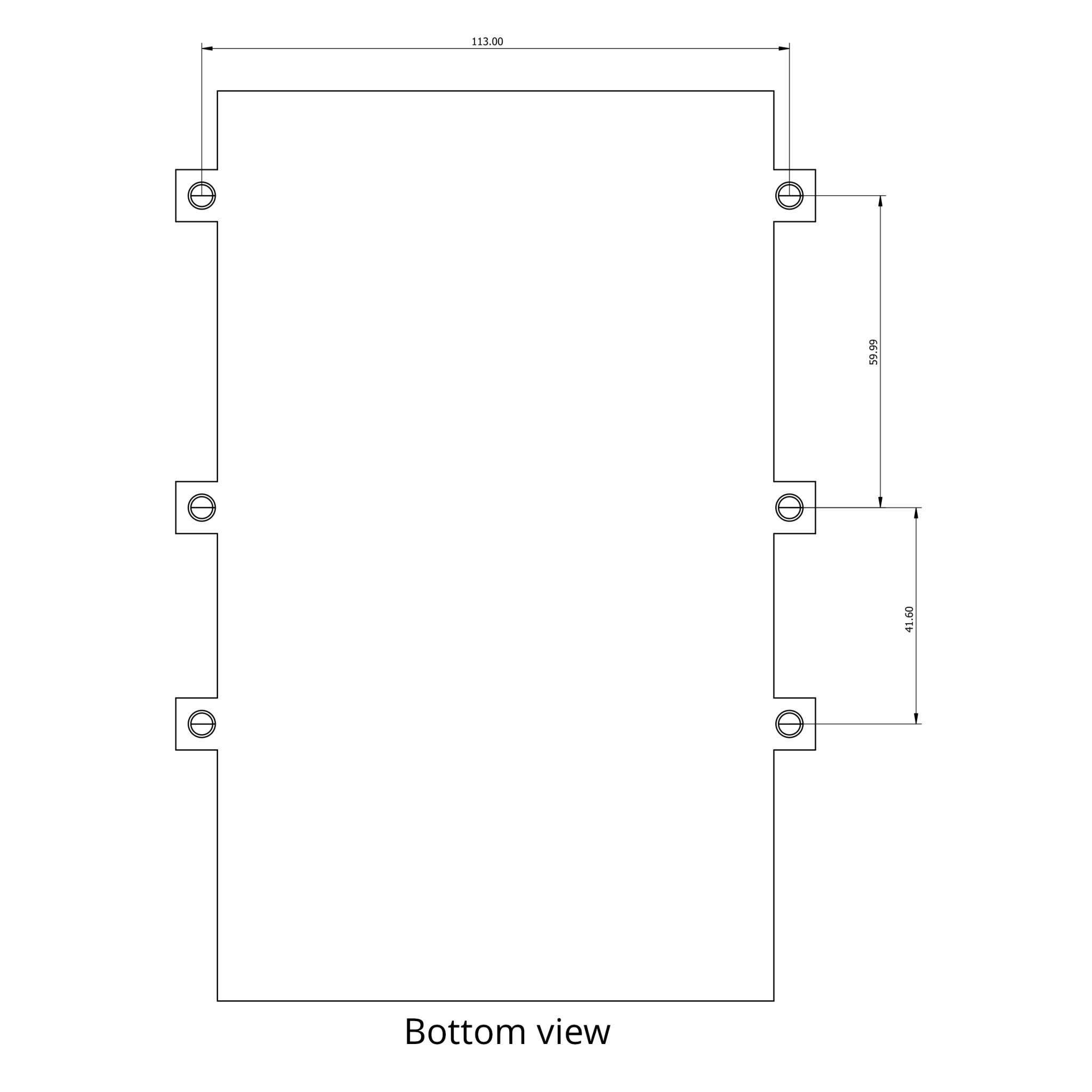

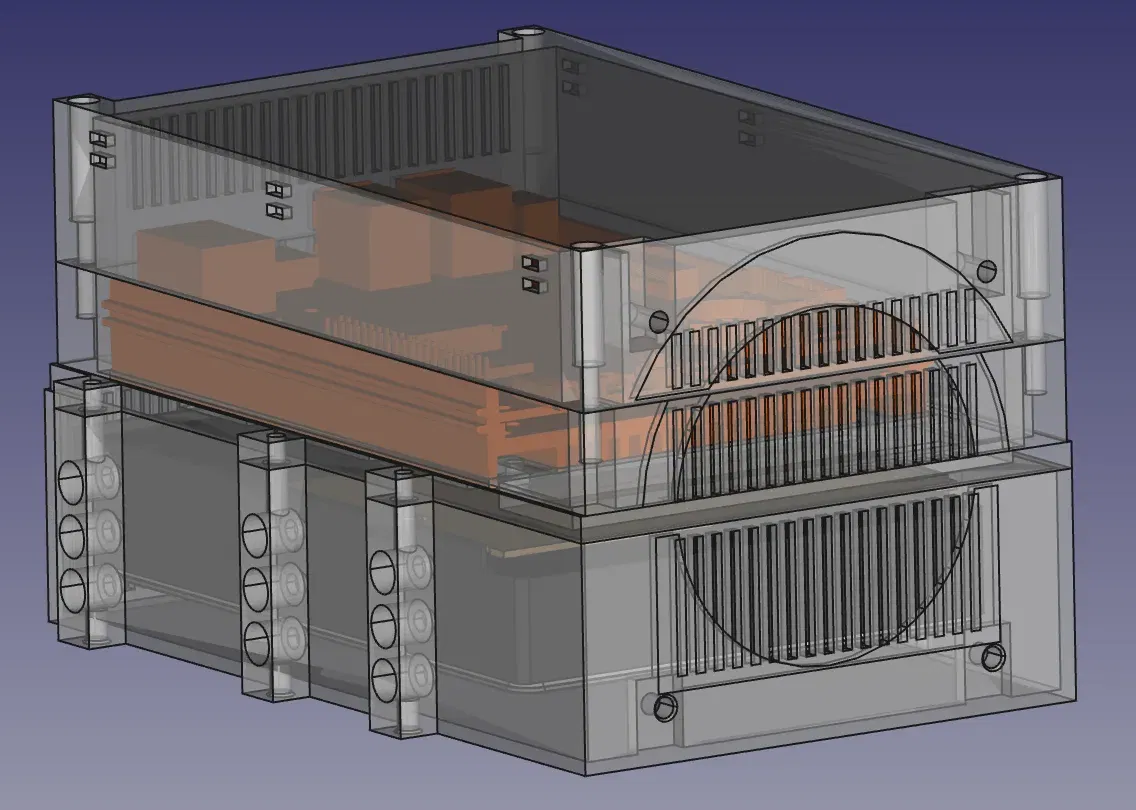

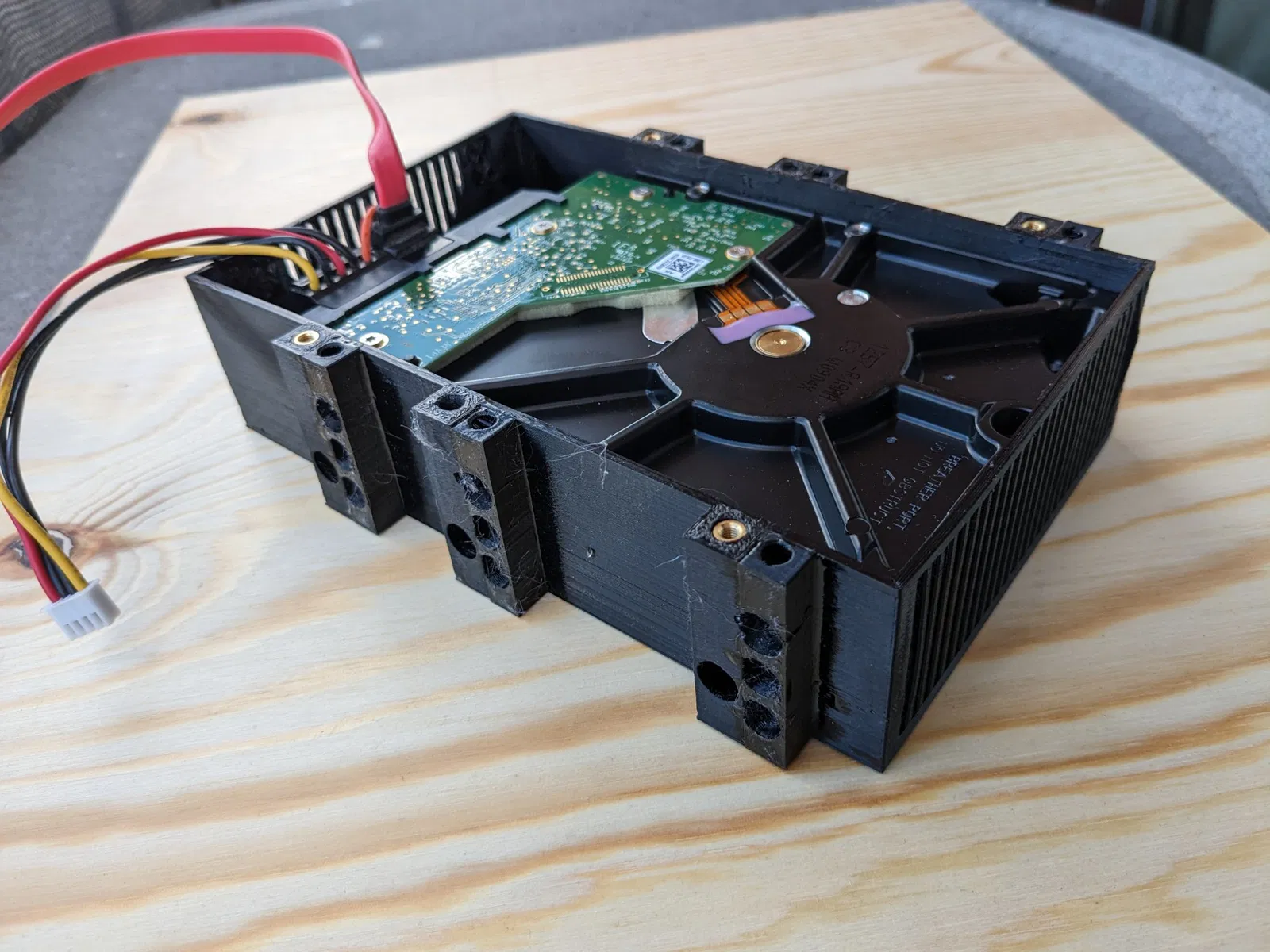

Ảnh của ngăn HDD là từ một phiên bản hơi khác. Tệp STEP đã được bao gồm. Xem bản vẽ kỹ thuật để biết vị trí lỗ gắn ở mặt dưới.
