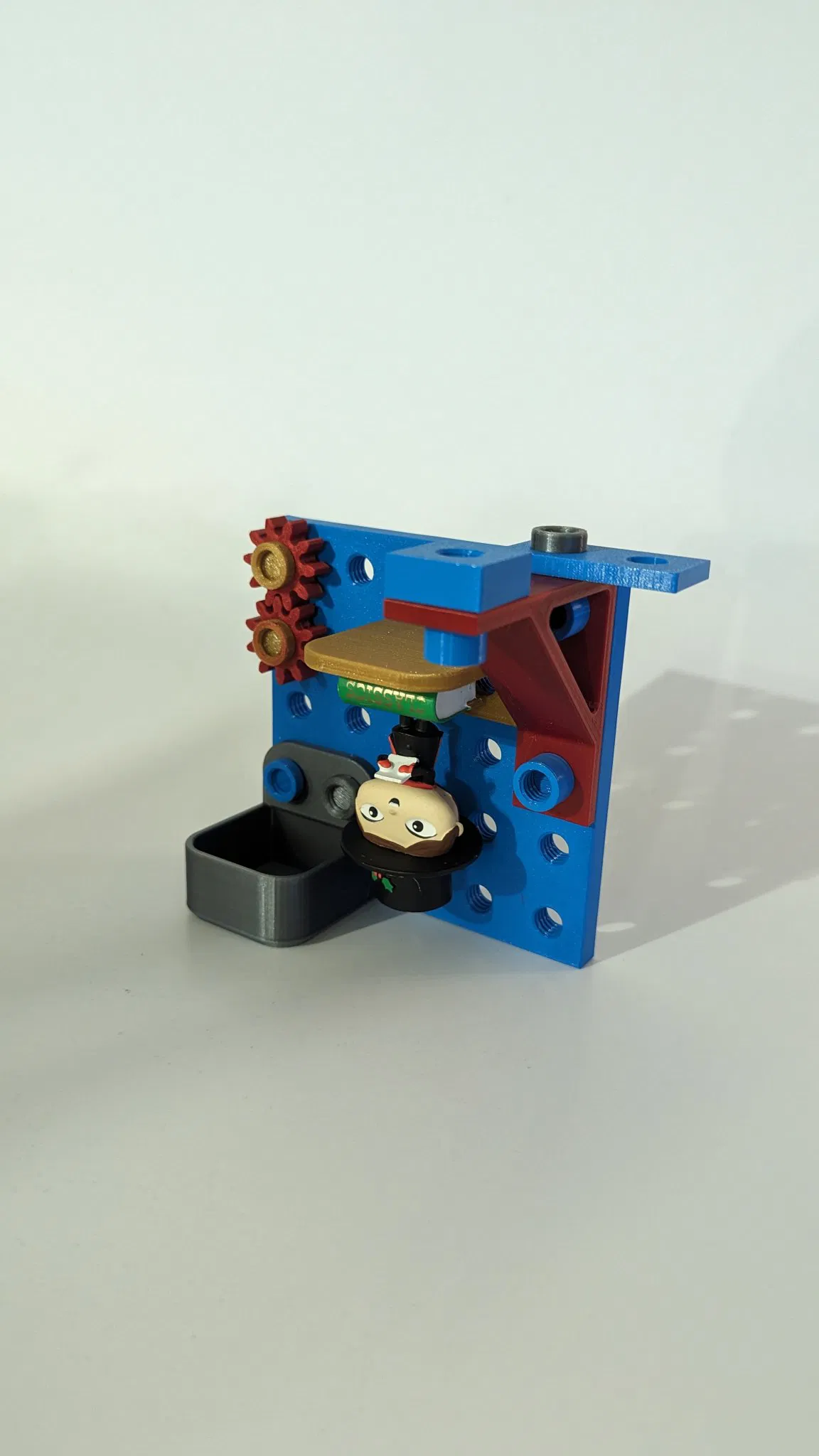

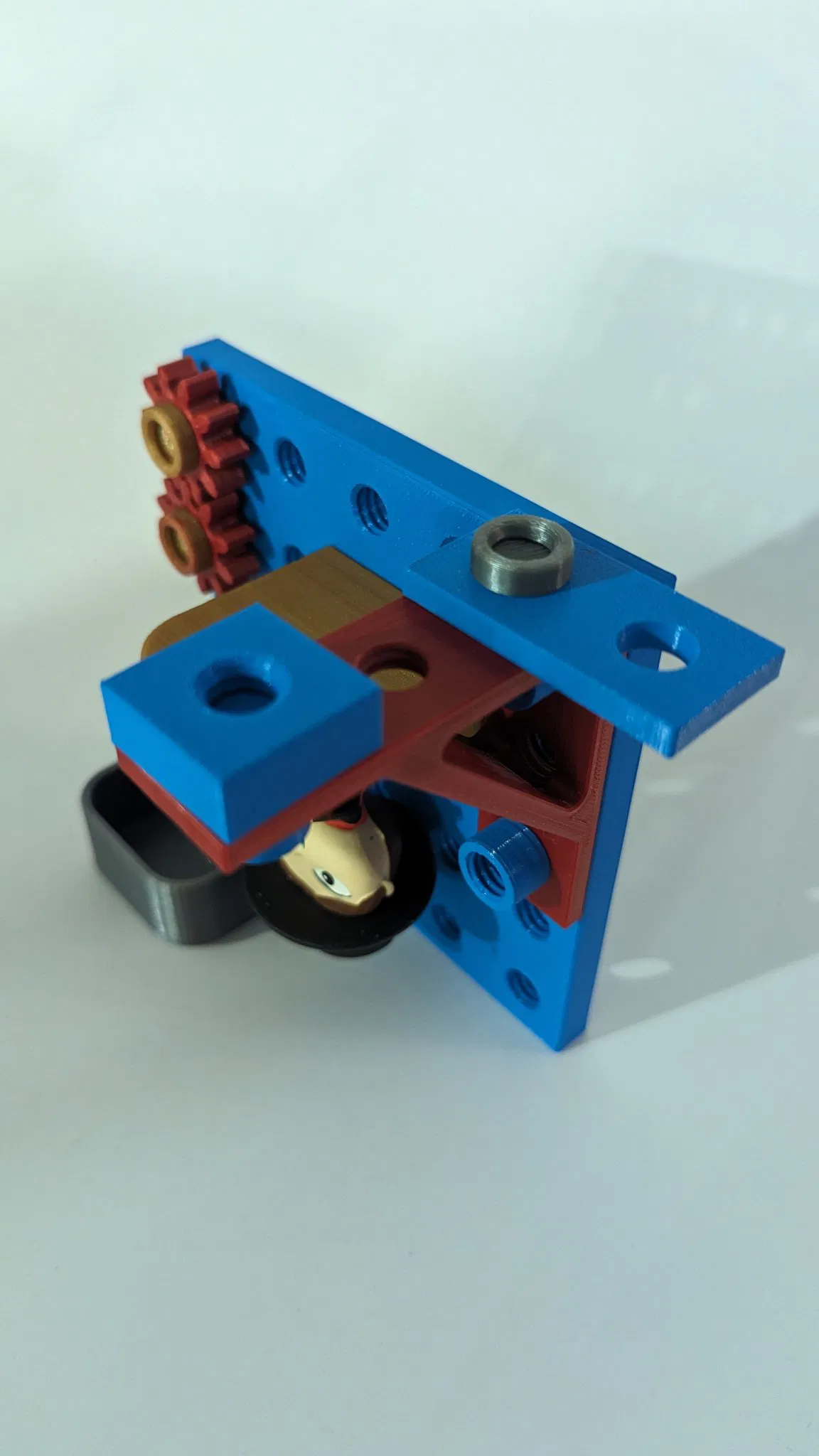

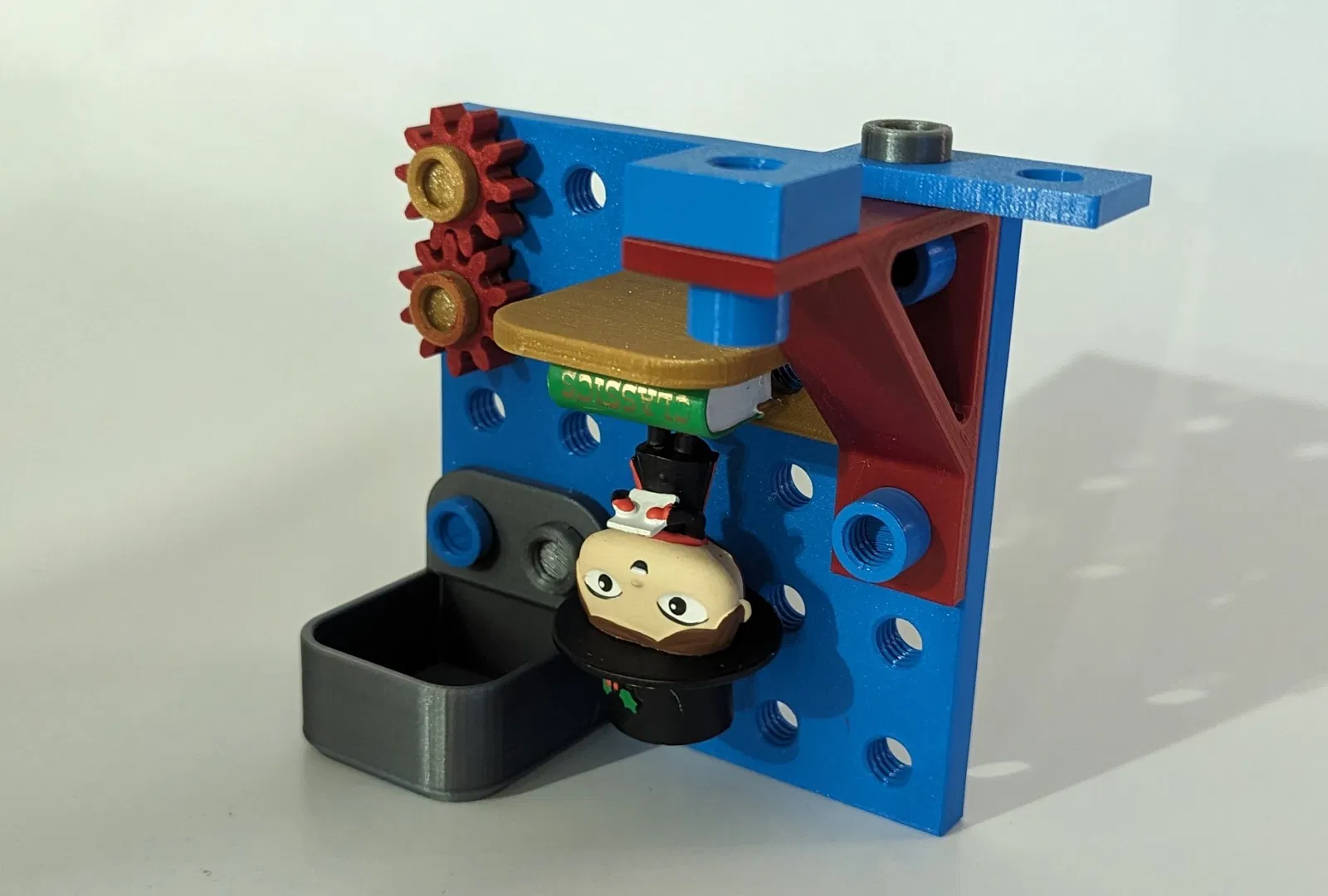

Bolt on! Một bảng PEG khác với vít và ren.

Dù là một món đồ chơi cho trẻ em hay là một bức tường tổ chức cho những đứa trẻ lớn hơn ;-), Bolt on có thể được sử dụng cho nhiều thứ.

Về cơ bản, nó chỉ là một bảng với ren và vít để vặn vào. Điều đặc biệt là mỗi vít lại có một ren.

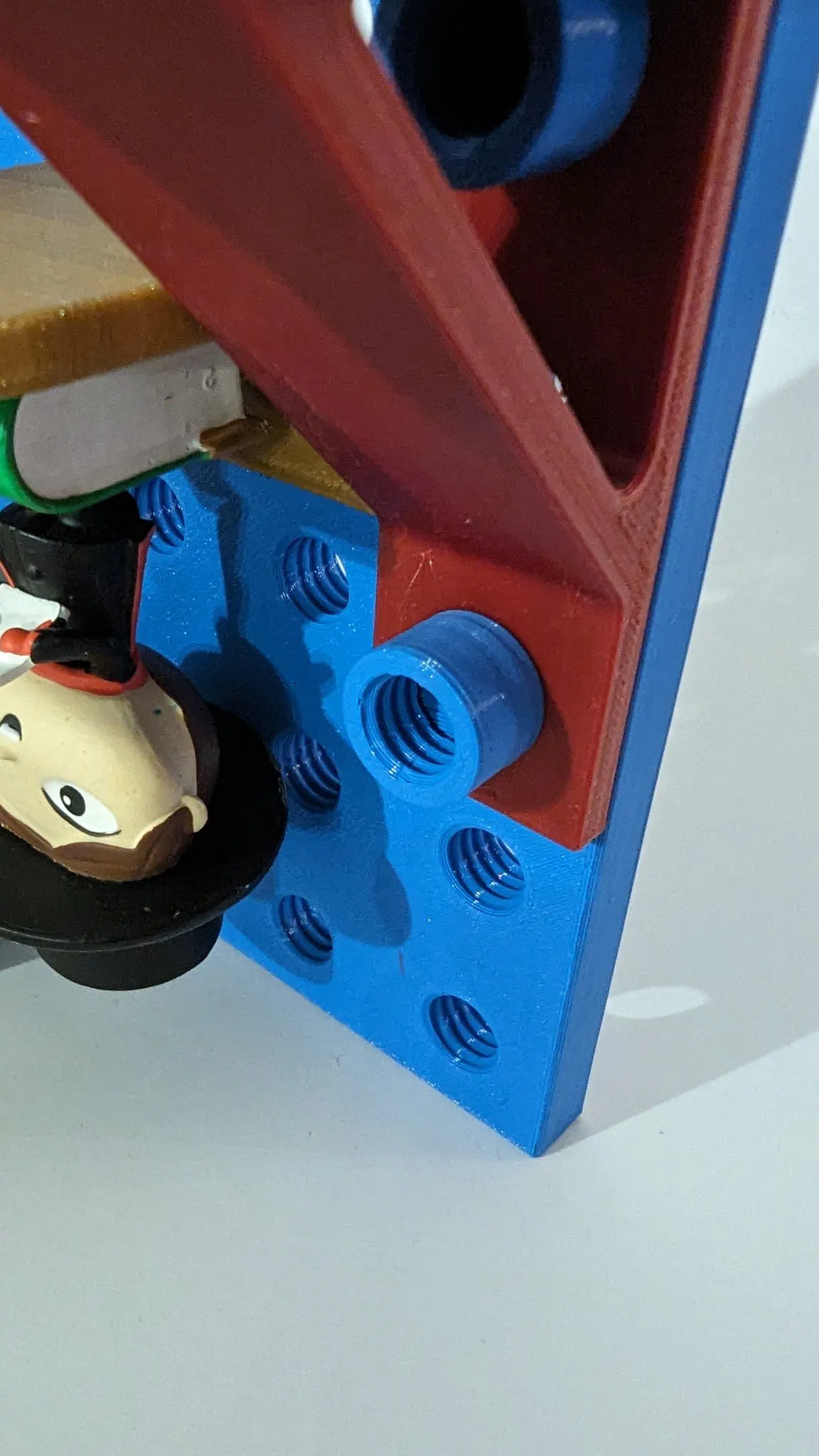

Ren được thiết kế đặc biệt cho in 3D. Không có quá 45° quá khổ. TẤT CẢ các bộ phận có thể được in mà không cần hỗ trợ.

Vít có ren 10mm và đầu 15mm. Lưới cho tất cả các bộ phận là 25mm (1 ô)-

Bao gồm nhiều vít, bảng có ren, góc, hộp, chữ cái và số, giá đỡ Toni, bánh răng, v.v.

Trong tương lai gần, tôi sẽ tạo một đường đua bi :-) và tải lên tất cả các tệp STEP, cũng như một số bản vẽ cho các bộ phận của riêng bạn.

Tham gia và tạo các bộ phận của riêng bạn.

Tôi đã in tất cả bằng PLA với 10-20% độ đặc.

Ps: Hiện tại đã có hơn 1000 tệp ;-)

Mô tả Phần:

Góc và Góc Nhỏ:

Cả hai đều có thể được in phẳng. Xin hãy chú ý rằng phần cắt ra trong ren nằm ở trên cùng.

1T nghĩa là 25mm (một ô) chiều rộng với Ren

1H nghĩa là 25mm (một ô) chiều rộng với Lỗ

5x3 5 ô chiều rộng bắt đầu với lỗ và 3 chiều cao

Một số bộ phận (chủ yếu với 3) hiện tại không đẹp nhưng chúng hoạt động

Vít:

Vít K (chiều dài đầu tính bằng mm) S (chiều dài trục không có ren tính bằng mm) L (chiều dài tổng thể (tính bằng mm) G (ren bị cắt đi (chiều dài tính bằng mm))

Tôi đề xuất sử dụng Vít với đầu 10mm, dễ vặn hơn.

Vít với S được sử dụng để cố định các bộ phận quay tự do. Vít được cố định trong ren, nhưng bộ phận được vặn có thể di chuyển tự do.

Vít với G được sử dụng để cố định hai bộ phận với ren. Ví dụ, bạn có thể sử dụng Bảng Tường 2x2x5 với ren và cố định chúng vào tường (dán hoặc vặn) và vặn các bảng ren thông thường vào các bảng nhỏ này bằng những vít này.

Vít Tường là một vít đặc biệt để cố định vào tường

Hộp:

Hộp (Độ sâu) x (Chiều rộng) x (Chiều cao)

Bánh răng:

Bánh răng (số ô được bao phủ (25mm))

Chữ cái:

Chữ cái (Loại chữ)

Bảng:

Chiều rộng tấm (tính bằng ô) x Chiều cao (tính bằng ô) x Độ dày (tính bằng mm)

Các tấm luôn có ren

Tấm 2x2x5 Tường là đặc biệt. nó có một lỗ ở giữa để cố định nó vào tường.

Slider Tấm Mỏng:

Slider Tấm Mỏng ((chiều dài) tính bằng ô) H Có lỗ ở cuối

Slider Tấm Mỏng ((chiều dài) tính bằng ô) T Có Ren ở cuối

Thin Plate:

Chiều rộng tấm (tính bằng ô) x Chiều cao (tính bằng ô)

Các tấm luôn có lỗ

Toni:

Giá đỡ Toni, bạn có thể chèn một vòng đệm 30mm bên trong

________________

29.06.2023: Cập nhật đầu tiên, đổi tên các bulong ;-) và thêm các bulong với "G"

18.10.2024: Thêm một số tệp STEP. Tất cả các Bulong, một số Phần và tất cả các phần xây dựng Ren
