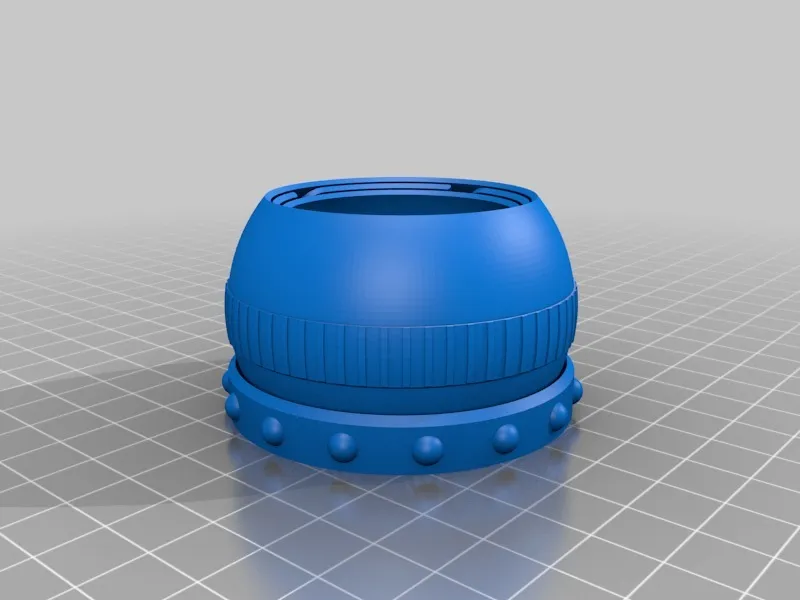

Đây là một thiết kế nhỏ hơn, 4 lá của hộp Iris Preassembled hoàn toàn tuyệt vời của emmett (http://www.thingiverse.com/thing:1811143). Sau khi nghiên cứu kỹ lưỡng thiết kế của emmett và với một số lời khuyên từ chính emmett, tôi đã thiết kế một phiên bản có đường kính 60mm in nhanh hơn. Tôi cũng đã tăng khoảng trống bên trong một chút để làm cho việc in ấn trở nên dễ dàng hơn. Giống như của emmett, nó được in sẵn và không cần hỗ trợ. Cảm ơn emmett!

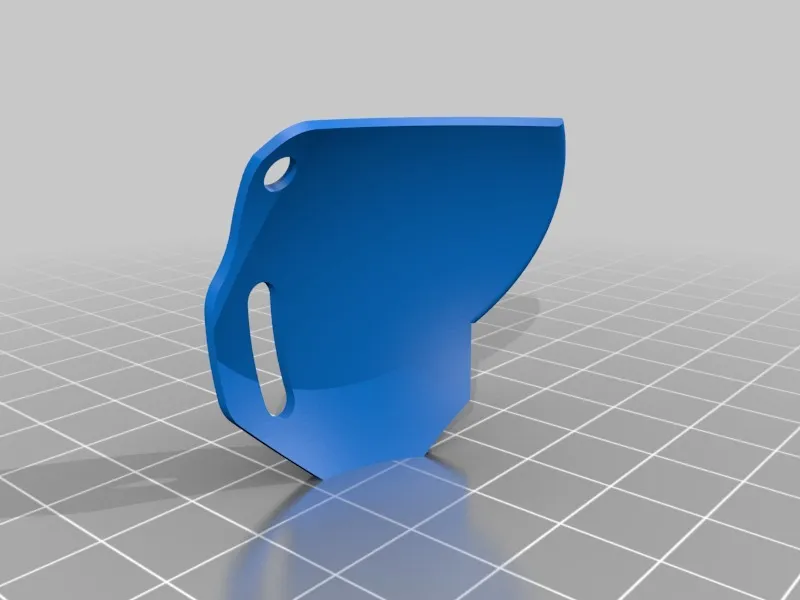

Cập nhật: Tôi đã thêm một tệp STL chỉ cho lá để đáp ứng yêu cầu của ai đó muốn thay thế một cái bị hỏng. Tôi không chắc việc lắp ráp nó vào vị trí sẽ dễ dàng đến mức nào.
Cập nhật: Trong phiên bản gốc của tôi, hình cầu bên ngoài hơi lắc lư khi đóng lại và có thể gây kẹt. Tôi đã cập nhật nó để giúp ngăn chặn vấn đề này. Tôi cũng đã bao gồm mô hình Solidworks (2011) cho bất kỳ ai muốn chỉnh sửa.
Cài đặt In
Thương hiệu máy in:
MakerGear
Máy in:
M2
**Bệ in:**
Không
Hỗ trợ:
Không
**Độ phân giải:**
0.2mm
Tỷ lệ lấp đầy:
20%
**Ghi chú:**
In với lớp 0.2mm để đảm bảo các khoảng trống bên trong được in chính xác.
Sau khi In

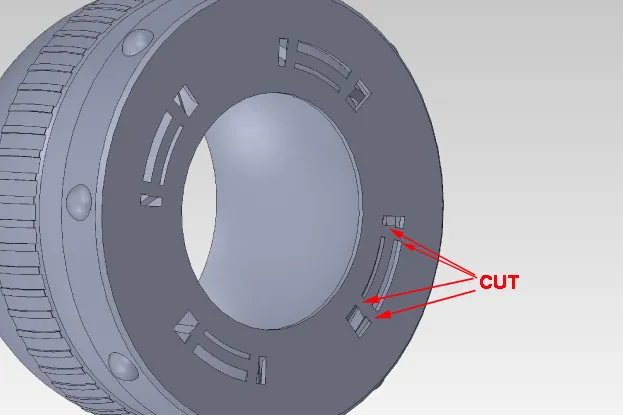

Đáy của 4 lá được in trực tiếp trên bàn và có thể thấy trong 4 khe ở đáy. Để giữ cho các lá không bị tách ra trong quá trình in, tôi đã thêm 4 tab mỏng gắn mỗi đáy lá vào vòng ngoài. Sử dụng dao cạo hoặc dao thủ công để cắt bỏ những tab này.

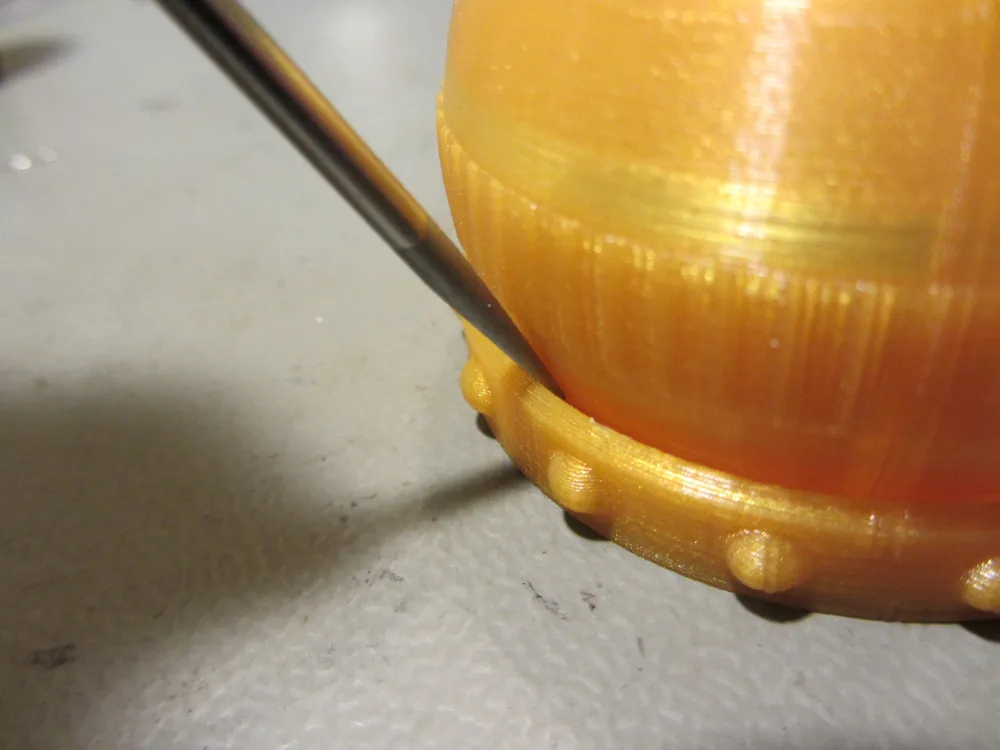

Hình cầu bên ngoài thực sự là một núm xoay. Để giải phóng nó, hãy cắm một tua vít nhỏ vào khe ở trên vòng đáy và nhẹ nhàng nâng nó lên, làm việc xung quanh toàn bộ chu vi. Tùy thuộc vào việc máy in của bạn có tốt với các khoảng trống nhỏ hay không, bạn có thể cần chèn một lưỡi mỏng vào các khe ở trên để giải phóng các lá.
