Giá đỡ cho ống thoát nước mưa khỏi mặt đất

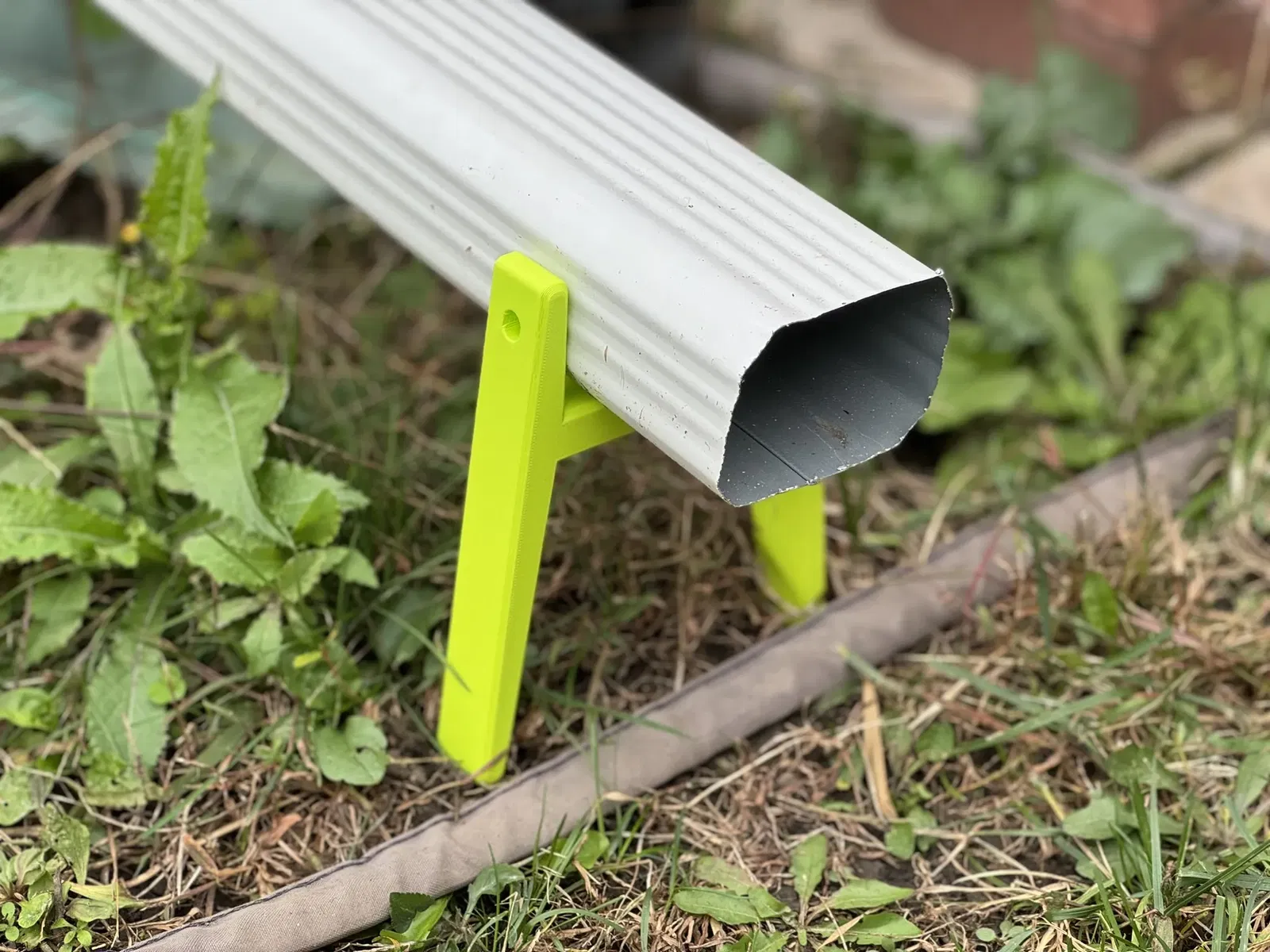

Cái giá đỡ này sẽ giữ cho đầu của máng nước mưa được hỗ trợ khỏi mặt đất.

Nó có kích thước cho ống thoát nước 2"x3" (danh nghĩa), một kích thước phổ biến trong các hộ gia đình ở Bắc Mỹ. Chiều rộng bên trong thực tế là 83mm.

Cái giá đỡ được thiết kế để hỗ trợ máng nước cách mặt đất 120mm.

Tính năng thiết kế

• Lỗ gắn "được khoan trước" cho vít #6 hoặc #8. Các lỗ được bố trí lệch để giảm xoay chuyển của cái giá đỡ.
• Thiết kế hình H để cung cấp hỗ trợ mà không sử dụng vật liệu thừa.
• Các cạnh được vát và bo tròn để dễ dàng xử lý.

Hướng dẫn in ấn

• In cái giá đỡ như đã định hướng trong tệp .stl (ngược).
• Bạn không cần bất kỳ hỗ trợ nào.
• Chọn vật liệu phù hợp cho ứng dụng ngoài trời.

Hướng dẫn lắp đặt

• Trượt cái giá đỡ vào máng nước (máng nước vừa vào đầu nhỏ hơn với các cạnh thẳng).
• Sử dụng vít #6 hoặc #8 để cố định nó. Đối với ống thoát nước bằng kim loại, hãy xem xét sử dụng vít tự khoan bằng kim loại.

Ghi chú

• Giống như hầu hết các mô hình của tôi, tôi đã thiết kế cái này bằng OpenSCAD và nó hoàn toàn có tham số. Nếu bạn muốn chỉnh sửa (ví dụ, kích thước, chiều cao cách mặt đất, kích thước lỗ vít), chỉ cần gửi cho tôi một tin nhắn.
