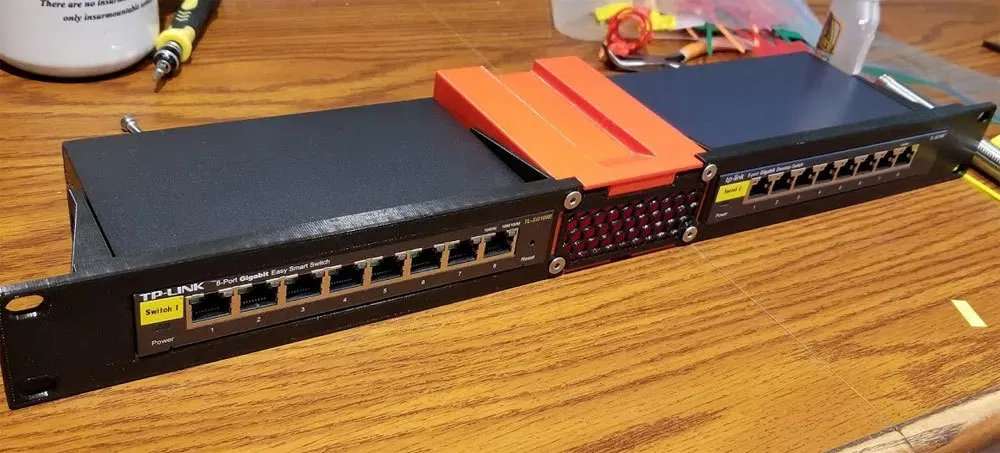

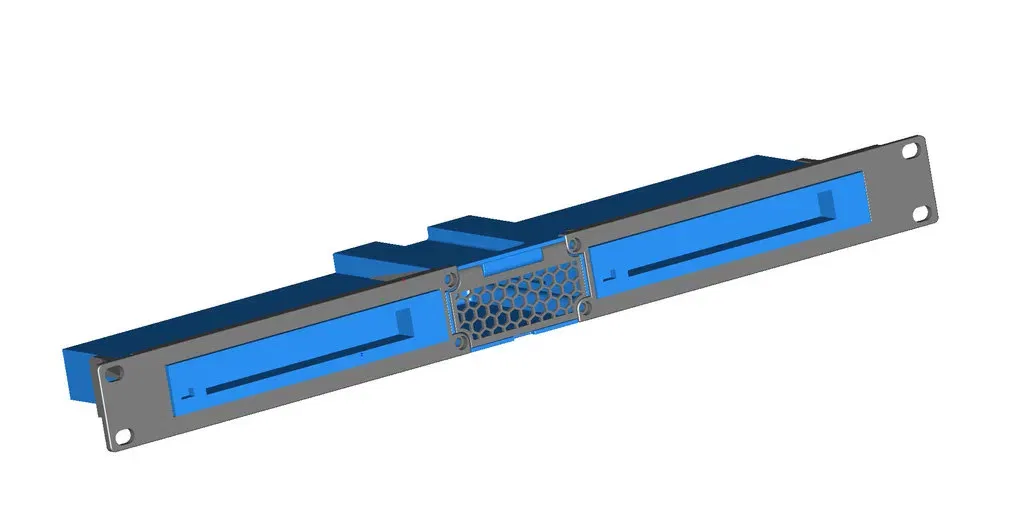

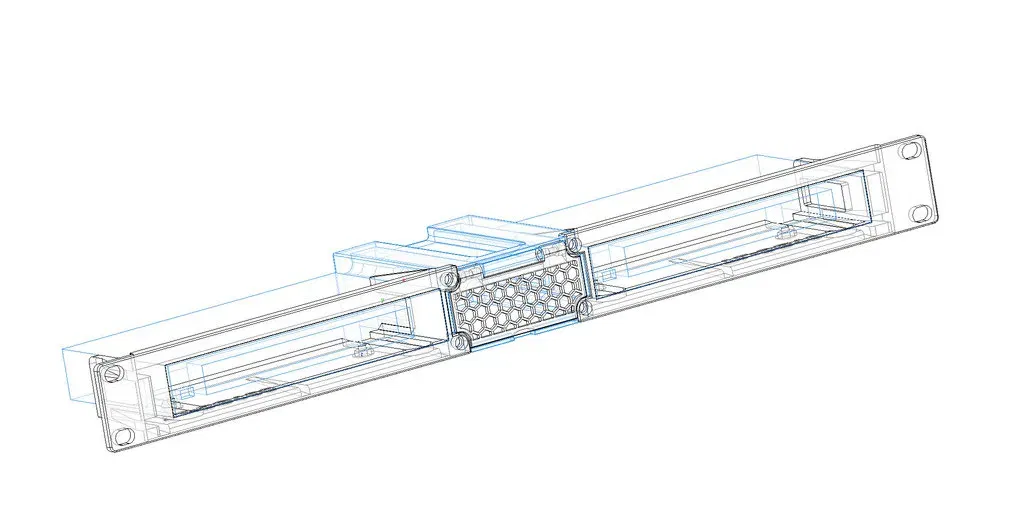

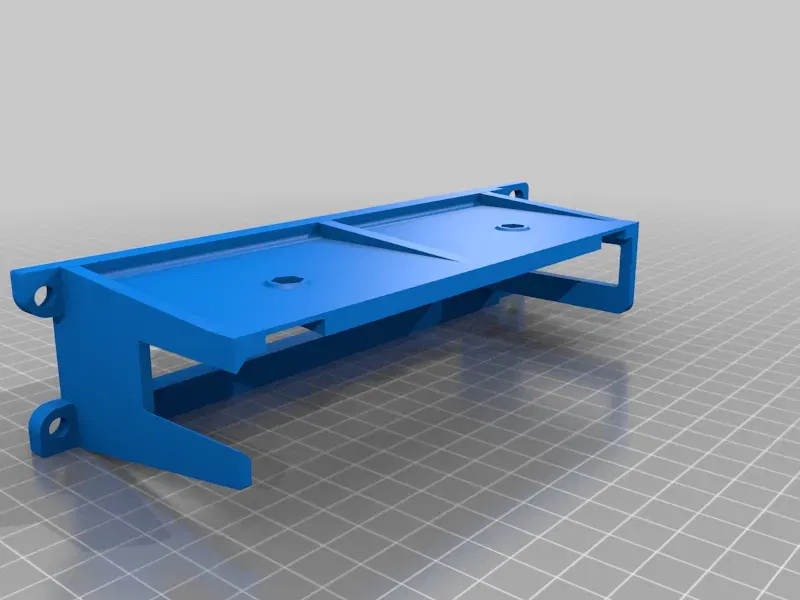

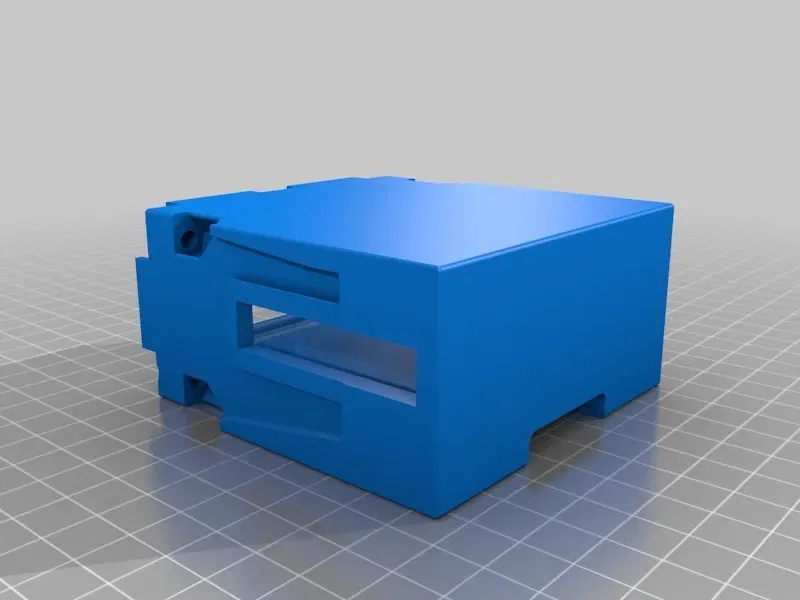

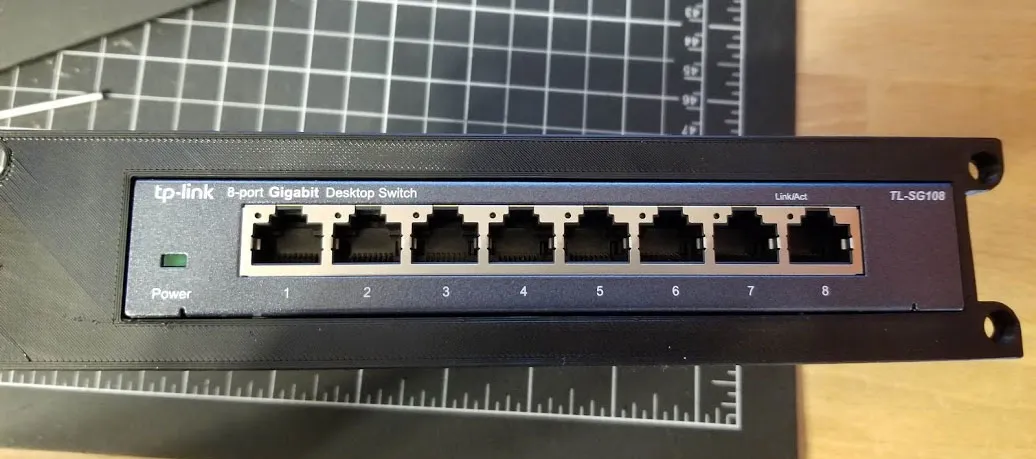

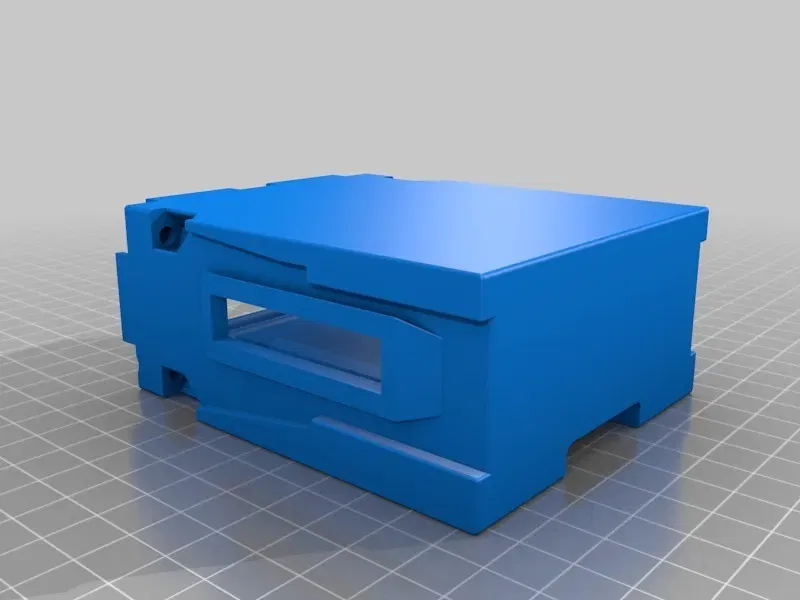

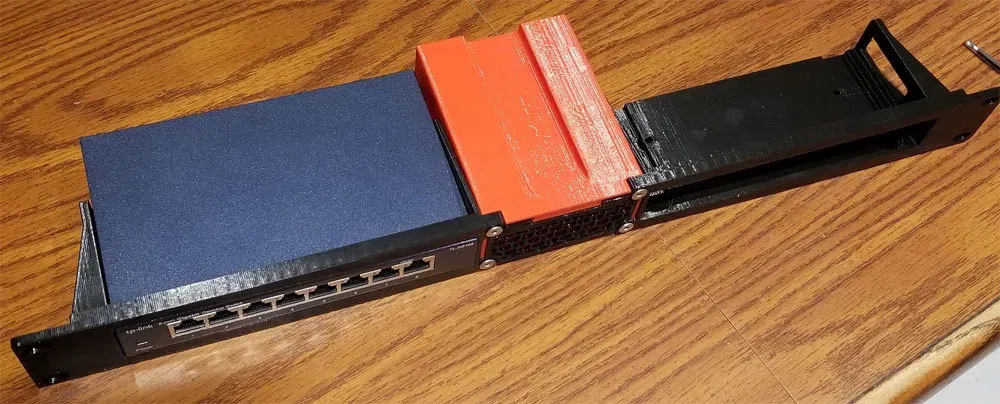

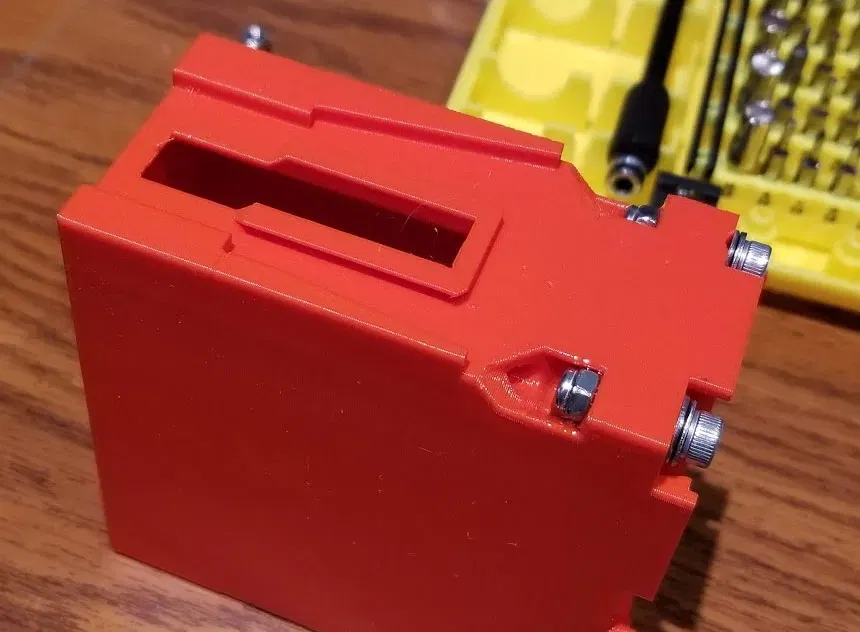

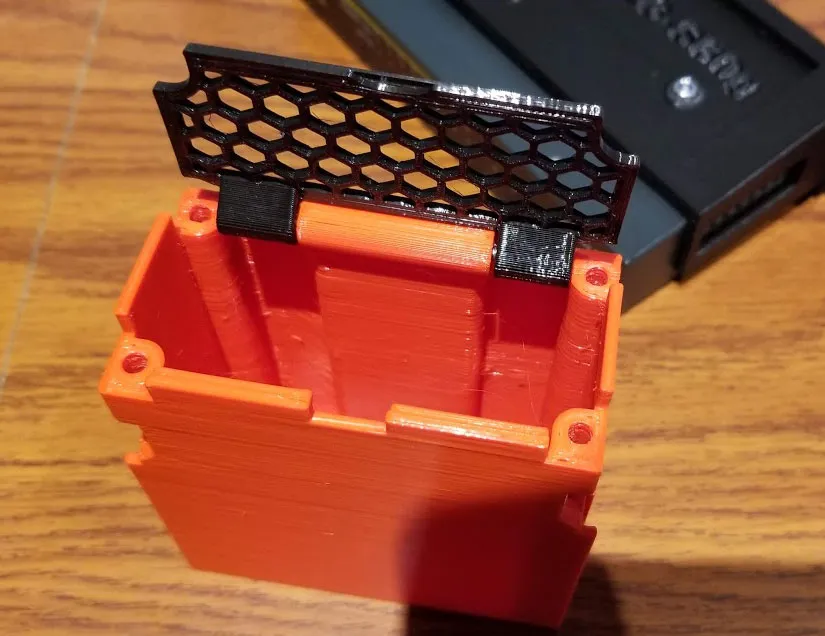

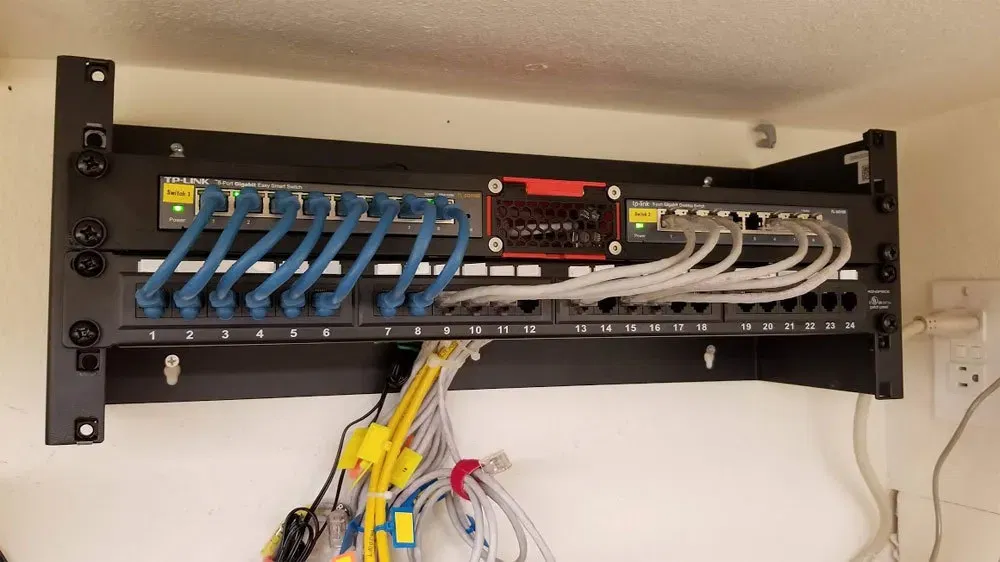

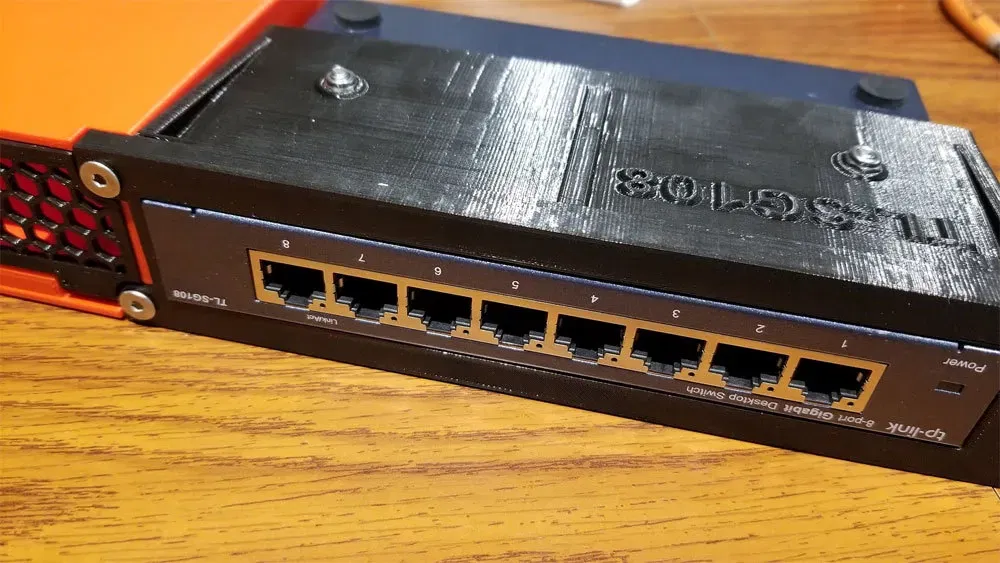

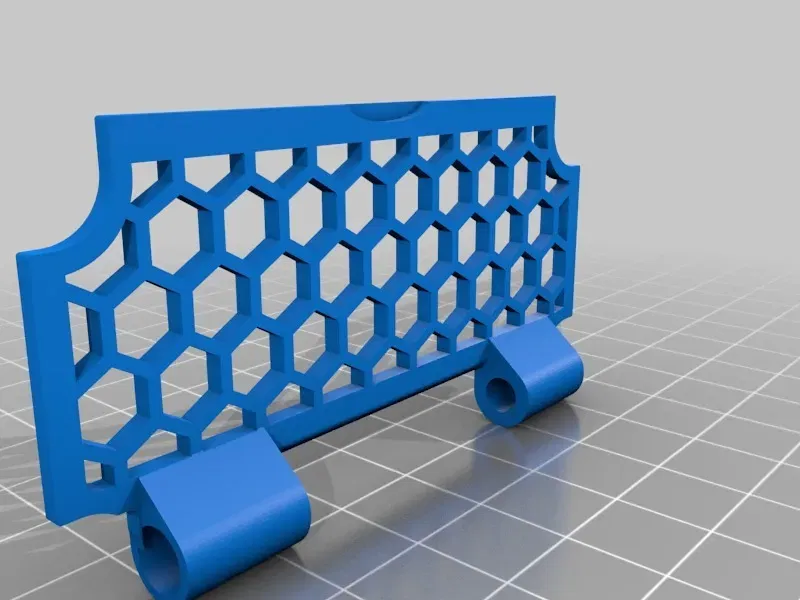

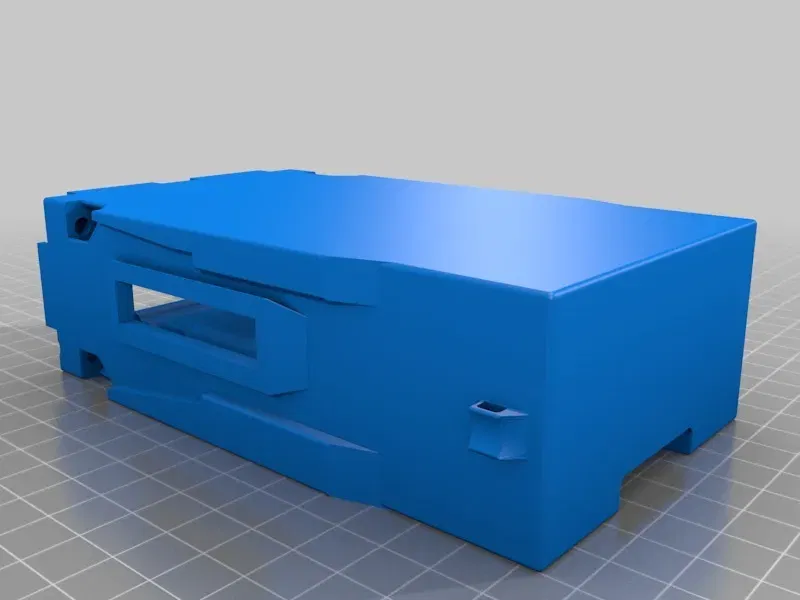

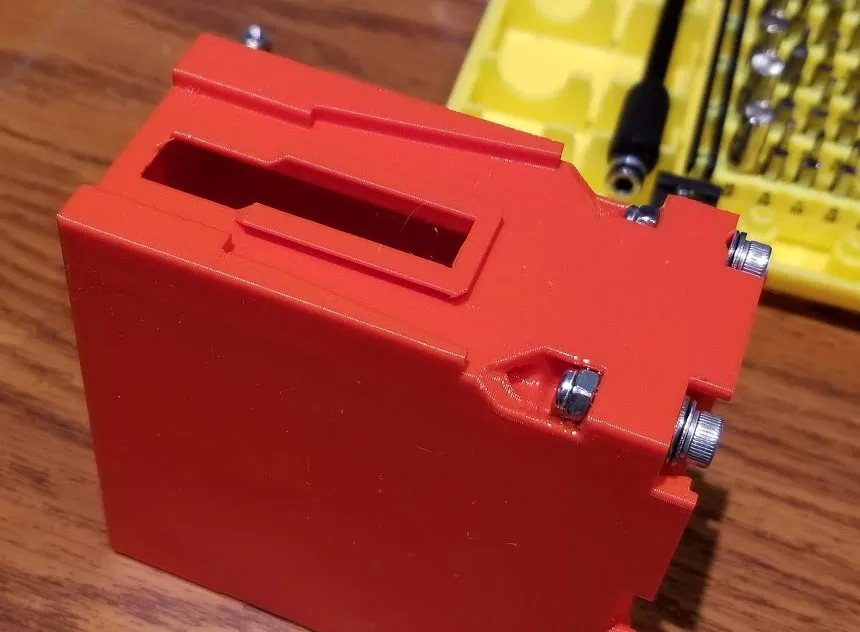

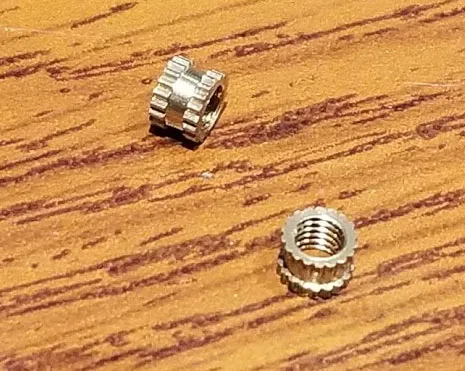

Giá đỡ relay 1U mô-đun cho switch TP-Link TL-SG108 hoặc Netgear GS308

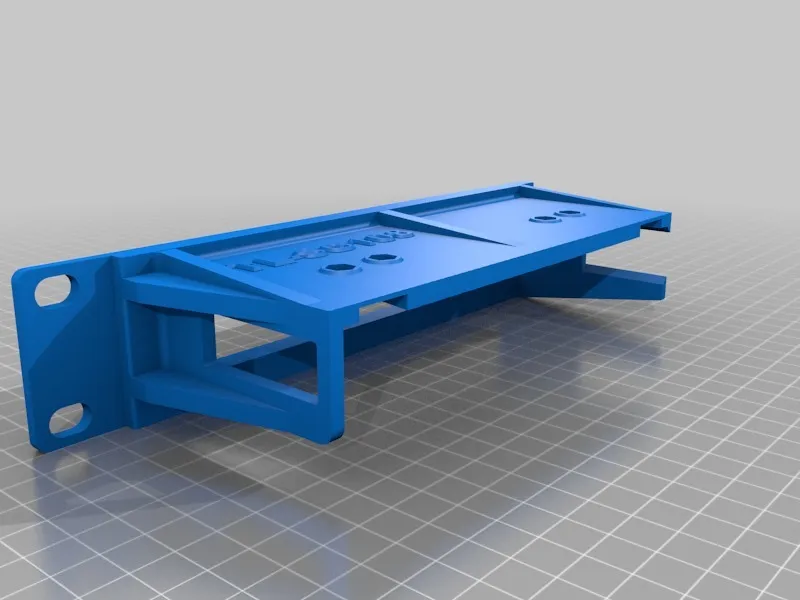

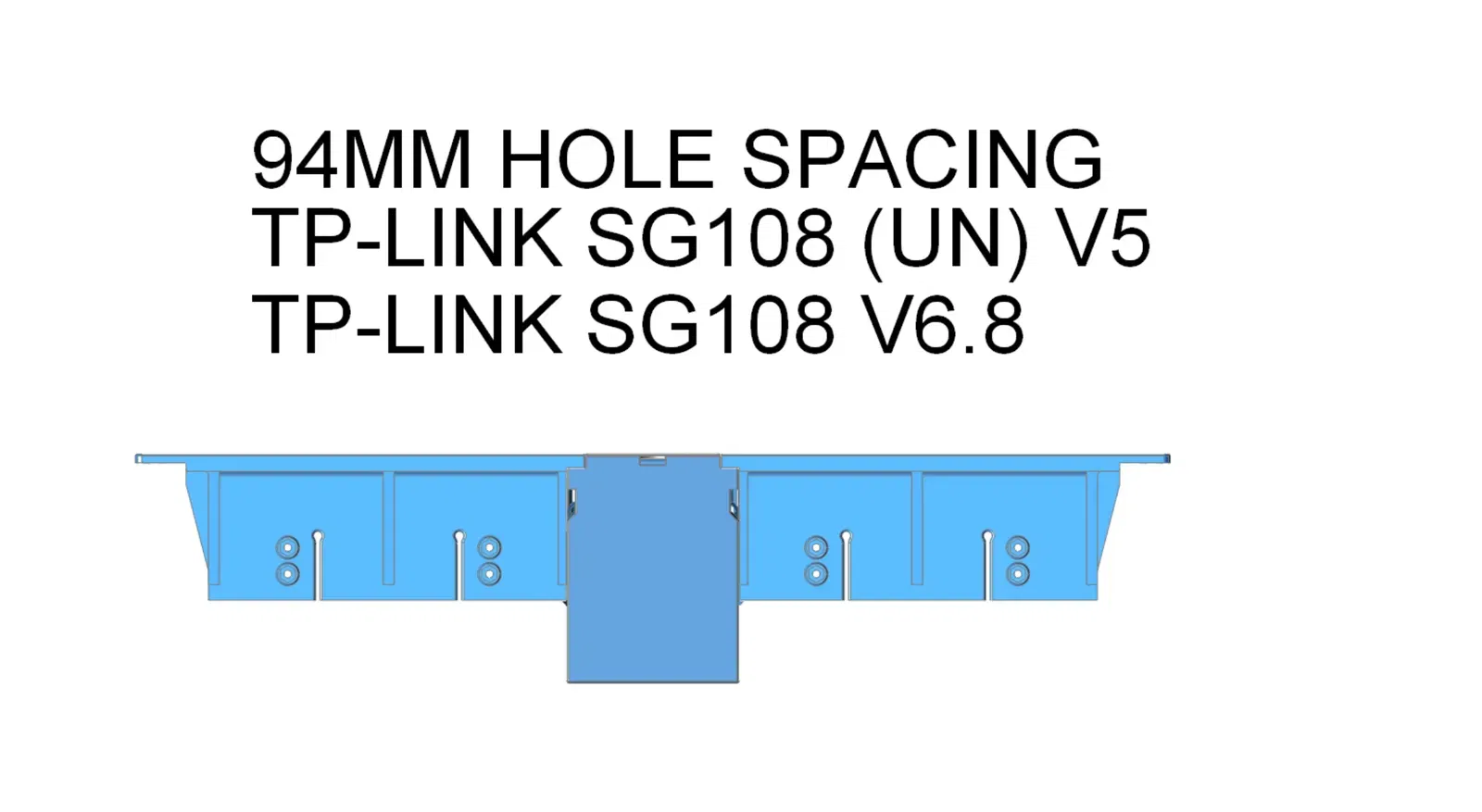

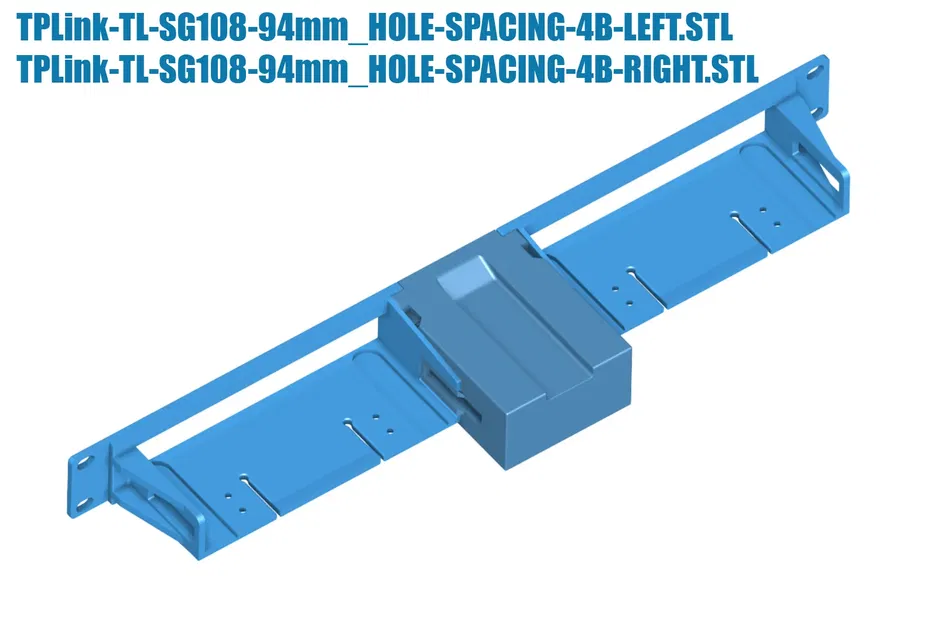

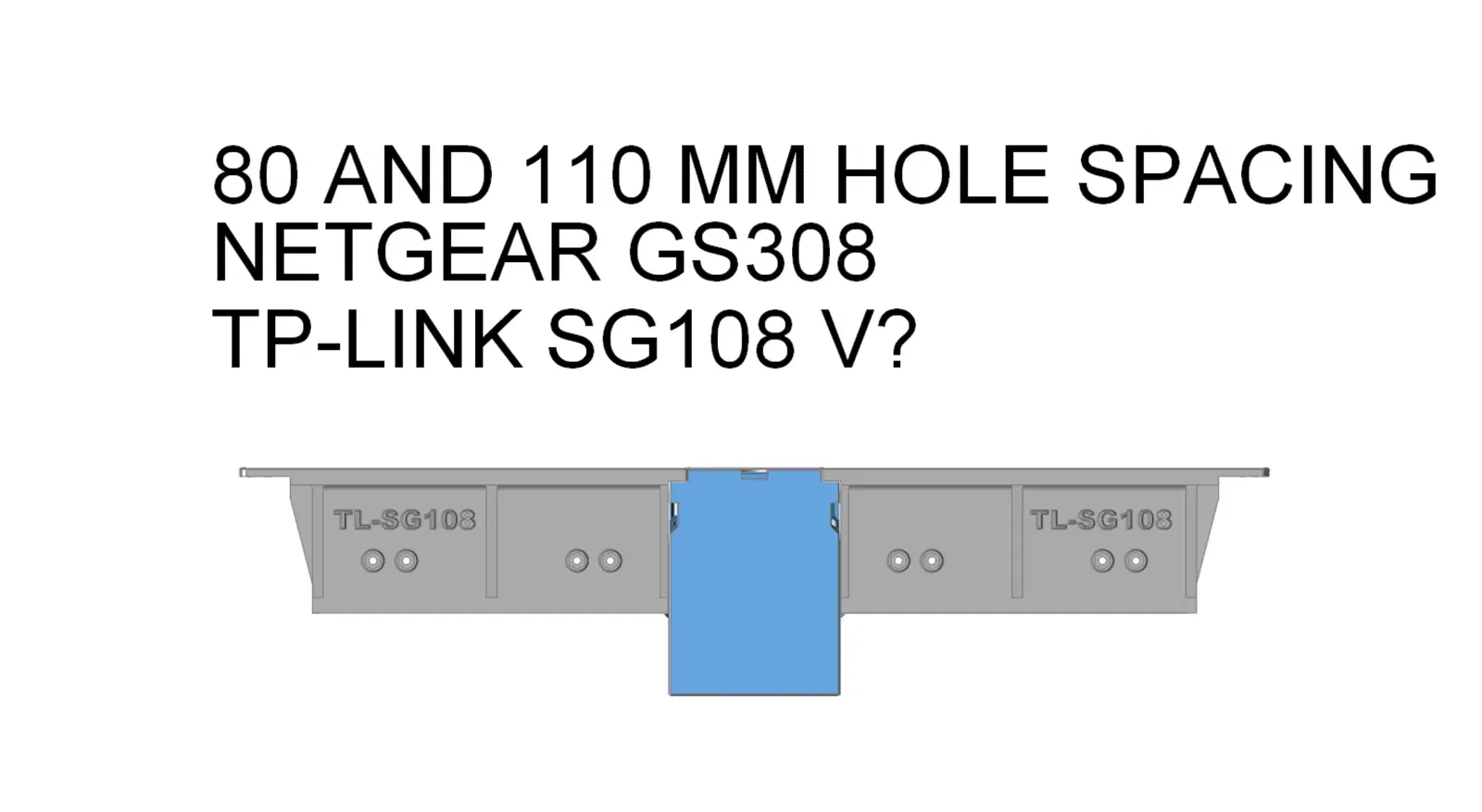

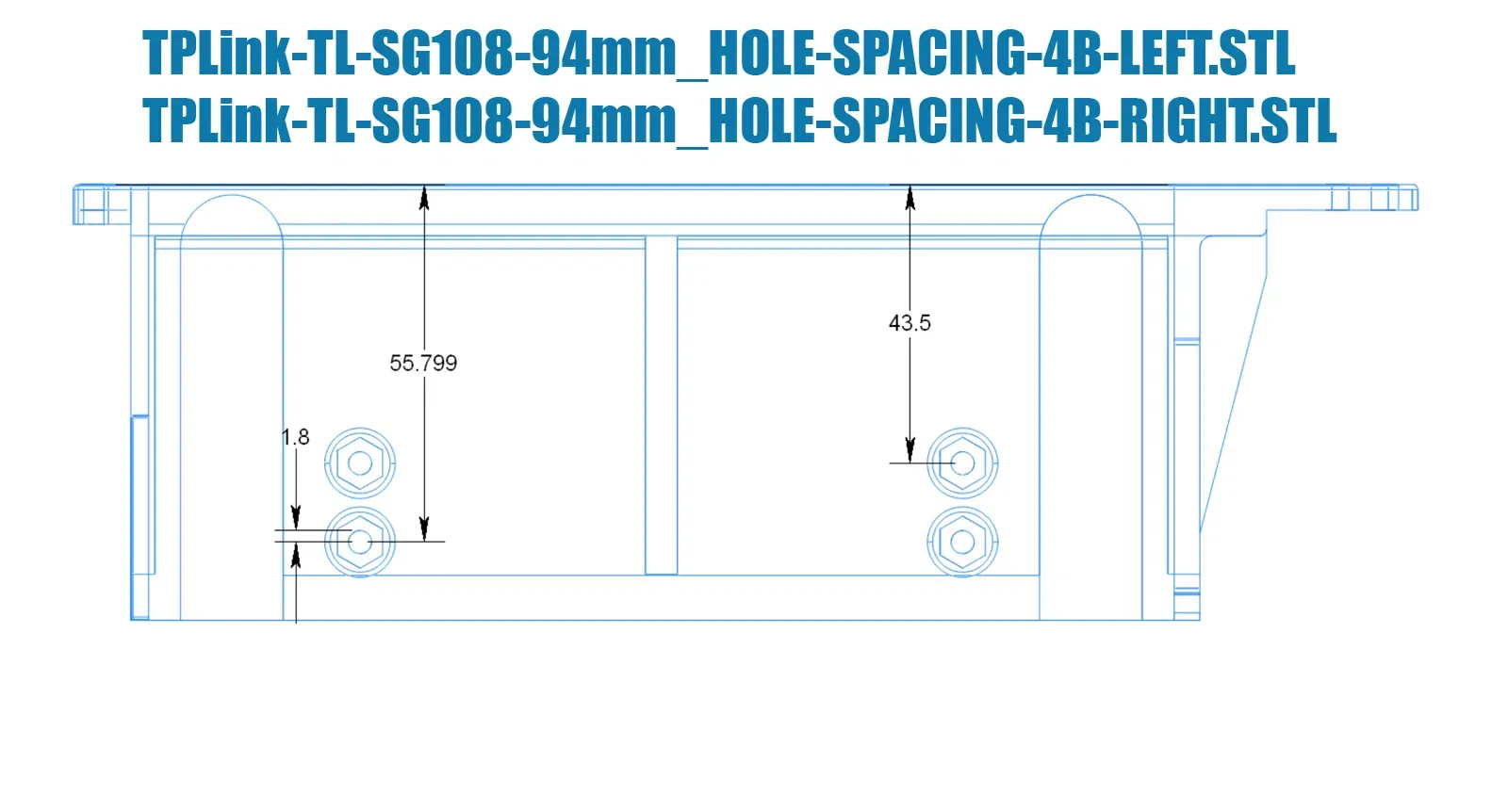

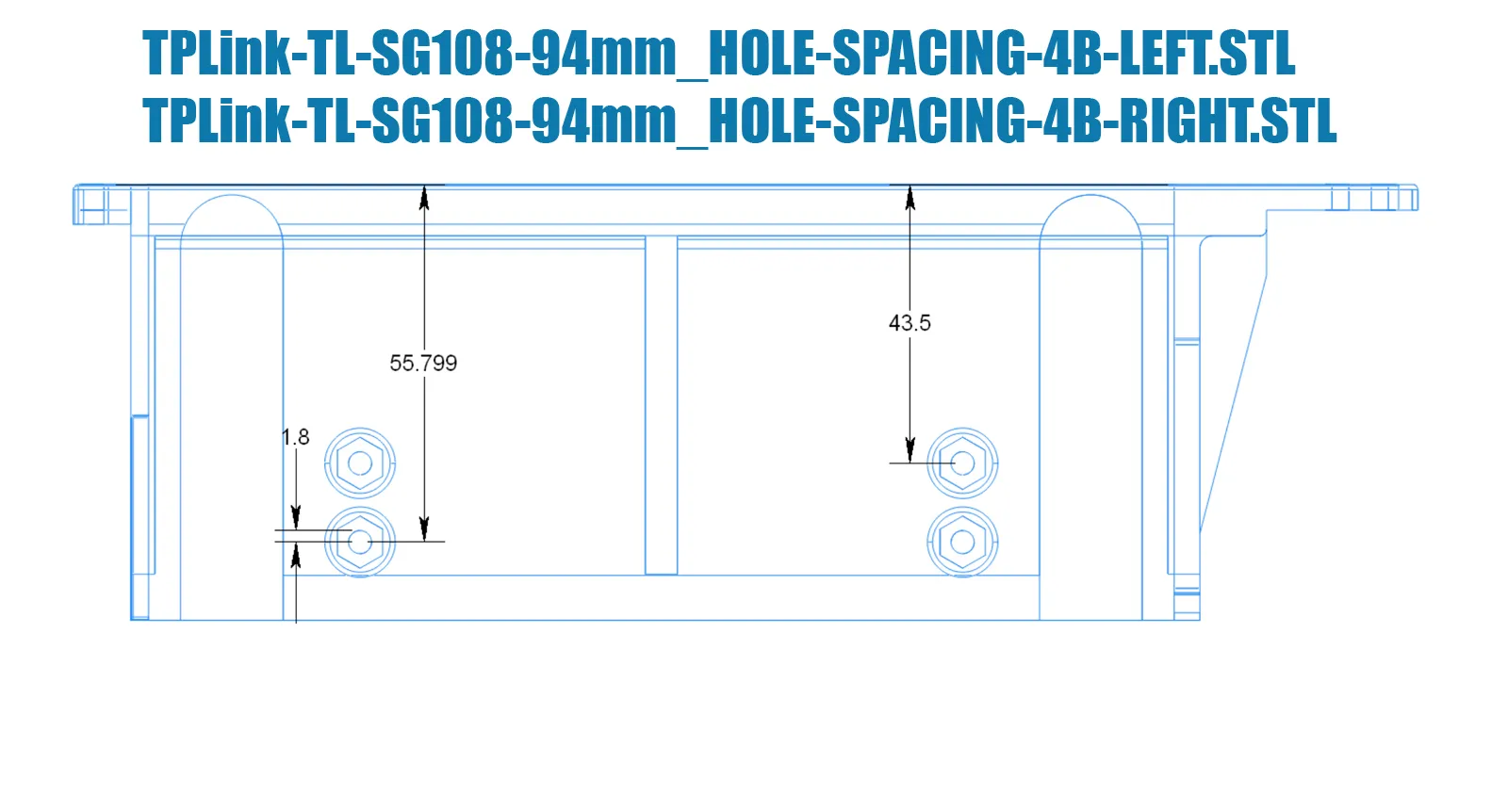

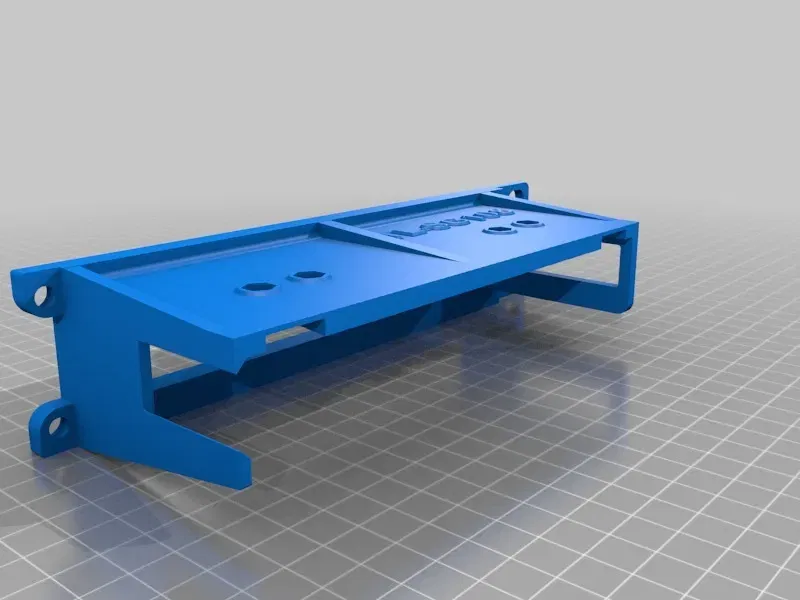

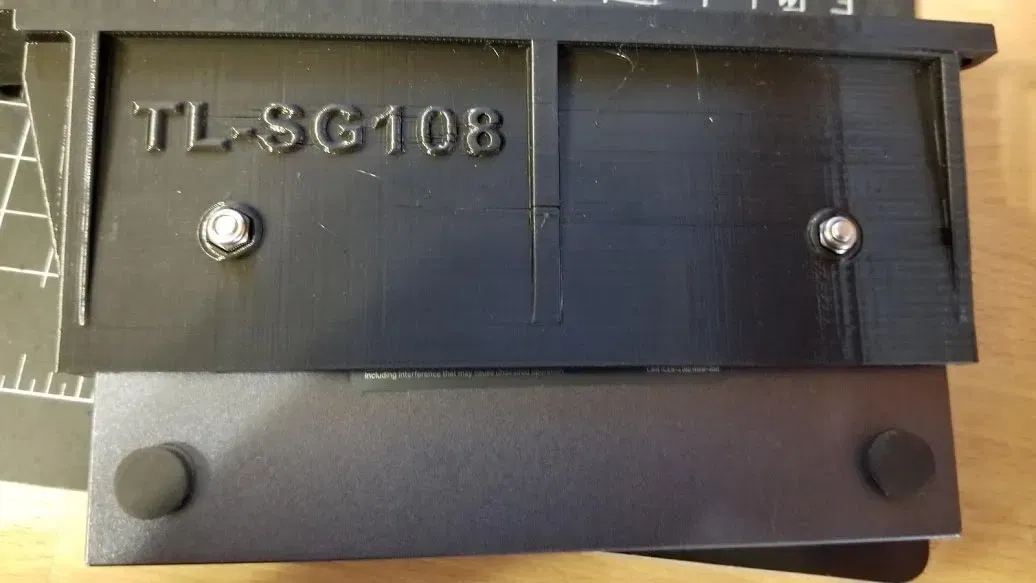

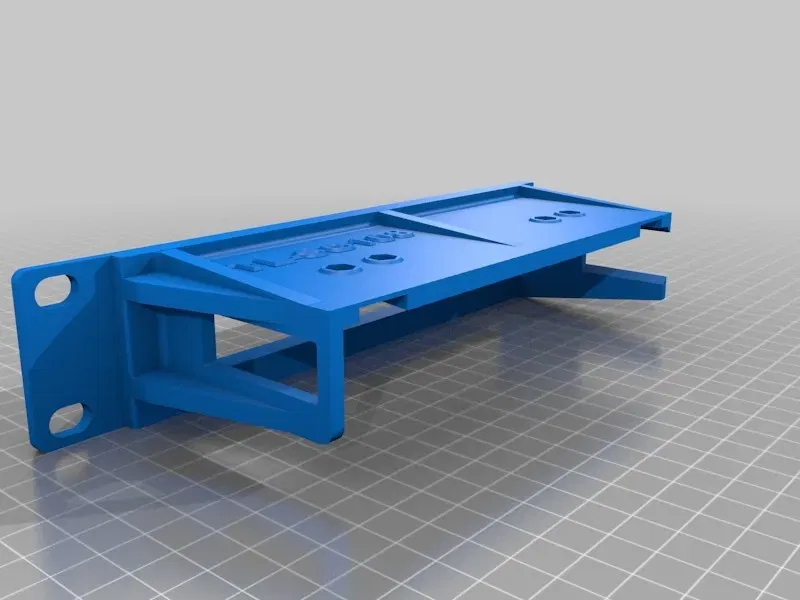

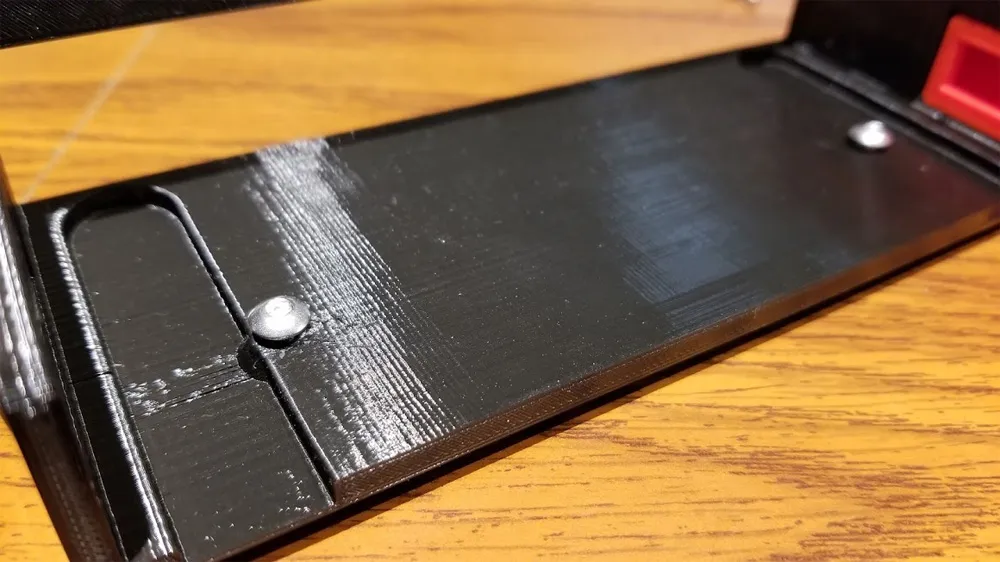

Cập nhật - Ngày 24 tháng 2 năm 2021 và 17 tháng 12 năm 2022 - Đã được báo cáo trong các bình luận rằng điều này không phù hợp với mô hình TP-LINK TL-SG108 (UN) V5. Sau khi kiểm tra, tôi đã tìm thấy một tài liệu cho biết có 2 cấu hình khoảng cách lỗ trên các công tắc này, một là 94mm giữa các lỗ và cái còn lại là 110mm. Mô hình gốc (vẫn được đăng ở đây) có tùy chọn khoảng cách giữa các lỗ là 111mm hoặc 80mm (cái 80mm phù hợp với Netgear GS308 GigE). Để hy vọng giải quyết vấn đề cho các công tắc có khoảng cách 94mm, tôi đã tải lên một phiên bản khác của các cánh. Có hai vị trí lỗ 94mm trên các mô hình này, với các lỗ ở phía sau hơn dự định cho TL-SG108 V6.8 (cảm ơn Patrick O'Neal đã cung cấp kích thước để thực hiện các thay đổi V6.8!). Vì vậy, nếu bạn có khoảng cách lỗ 94mm (khoảng cách giữa các lỗ), hãy thử các mô hình này: TPLink-TL-SG108-94mm_HOLE-SPACING-4B-LEFT.stl TPLink-TL-SG108-94mm_HOLE-SPACING-4B-RIGHT.stl Nếu TP-SG108 của bạn sử dụng khoảng cách lỗ 110, hoặc bạn đang sử dụng Netgear GS308 GigE (với khoảng cách 80mm), thì hãy sử dụng mô hình gốc dưới đây: TPLink-TL-SG108-NG-GS308-rack-2x-3Z49-LEFT.stl TPLink-TL-SG108-NG-GS308-rack-2x-3Z49-RIGHT.stl Cập nhật - Tôi đã cập nhật các mô-đun bên để giờ đây chúng có thể chứa được cả công tắc TP-Link TL-SG108 hoặc Netgear GS308 GigE. Điều này trước đây được thiết kế cho công tắc TP-Link, nhưng tôi gần đây đã nhận được một chiếc Netgear GS308 và nó vừa vặn ngoại trừ khoảng cách lỗ khác nhau cho các giá đỡ (80mm). Tôi đã xác nhận GS308 vừa vặn nhưng không in lại để kiểm tra các lỗ (mặc dù dựa trên các kích thước, chúng sẽ hoạt động tốt). Cập nhật 2 - Tôi phát hiện ra rằng các lỗ trên công tắc Netgear rất chặt với các vít M4 được sử dụng trên cái này. Vì vậy, nếu bạn cần lắp đặt một công tắc Netgear, tôi đã đăng một phiên bản remix (liên kết dưới đây) sử dụng vít M3 mà sẽ trượt vào các khe lắp trên cơ sở của công tắc mà không gặp vấn đề gì. Cảm ơn DasFasty đã thử nghiệm phiên bản M3! https://www.thingiverse.com/thing:3758303 Đây là một không gian 1U cho hai switch GigE 8 cổng TP-Link TL-SG108 hoặc Netgear GS308. Nó cũng có thể chứa switch 8 cổng quản lý TP-Link, có cùng kích thước. Sẽ có một phiên bản remix với "cánh" có thể thay đổi để sử dụng với các switch Trendnet, tuy nhiên mẫu đó sẽ đang trong quá trình phát triển. Đồ vật này bao gồm một mô-đun trung tâm với một ngăn được che chắn có 3 kích thước. Có các lỗ thông trong mô-đun trung tâm để cho phép không khí lưu thông đến các switch, do đó chỉ nên lưu trữ các vật lớn ở đây (như cáp Ethernet ngắn). Các kích thước là thường, ngắn và cực ngắn. Sự khác biệt giữa các kích thước là chiều dài của các mô-đun (trong trường hợp giá đỡ đang sử dụng không sâu lắm): Thường 147mm Ngắn 108mm Cực (ex-) Ngắn 91mm Cũng có một phiên bản của hộp trung tâm Cực Ngắn mà không có lỗ thông cho các switch. Điều này được dự định sử dụng với các mô-đun Keystone Jack sẽ được đăng tải như một remix. Phần cứng cần thiết: Số lượng 4 : ốc vít M4 x 20mm (hoặc dài hơn) (ốc vít đầu phẳng sẽ hoạt động) Số lượng 4 : ốc vít M4 x 10mm (đầu nút, dùng để giữ switch ở vị trí) Số lượng 8 : đai ốc M4 (có thể sử dụng đai ốc khóa hoặc thông thường) Số lượng 2 : ốc vít M3 x 20mm (bất kỳ loại nào cũng sẽ hoạt động, chúng sẽ được giấu trong bản lề cửa) Số lượng 2 : chèn đồng M3 (Tôi đã sử dụng các chèn dài 3mm, nhưng ngăn là 5mm sâu) Điều này sử dụng các chèn đồng M3, điều mà tôi biết là không tốt vì không phải ai cũng có những cái này, nhưng tôi không thể làm bản lề cửa mà không có chúng. Bạn có thể có thể làm mà không cần các chèn, và sử dụng keo để giữ các ốc vít M3x20 tạo thành bản lề cửa. Một vấn đề tôi gặp phải với cái trong hình (là một mẫu cũ hơn), là phần giữa bị võng một chút. Để khắc phục điều này, tôi đã thay đổi thiết kế và thêm các giá đỡ bổ sung xung quanh kết nối giữa mô-đun trung tâm và các mô-đun bên trái và bên phải. Sự thay đổi đó đã khắc phục được tình trạng võng và bây giờ nó cảm thấy rất chắc chắn khi được lắp ráp. Nhược điểm là bây giờ rất khó để tháo các bên ra. Điều đó sẽ không thành vấn đề miễn là cửa và các đai ốc khóa M4 được lắp ráp trong mô-đun trung tâm trước khi trượt các bên vào. Có một vài bản remix cho điều này mà tôi sẽ đăng sớm: 1. (Tôi chưa đăng cái này) Một bản remix chưa được kiểm tra được thiết kế để thêm một cặp quạt 40x28mm và một bảng điều khiển PWM nhiệt độ vào phần trung tâm. Điều này là không cần thiết trong giá mà tôi đang xây dựng nên tôi đã làm hộp lưu trữ thay thế. Chỉnh sửa - bản remix này không hoạt động, vì tôi không có thời gian và các linh kiện để thử nghiệm (và tôi không cần nó trong thiết lập của mình). Để làm mát, tôi đang sử dụng thiết kế này để điều khiển hai quạt thoát khí ở trên cùng trong vỏ giá của tôi. 2. (bản remix đã được đăng) Tôi cũng đang làm một mô-đun bên trái và bên phải sẽ chứa chín jack keystone, sử dụng mô hình "Người nhận Keystone RJ45" của MWU và phần còn lại chỉ là một chút cắt và kẹp các cánh được hiển thị ở đây, để chúng sẽ tương thích với các mô-đun chuyển mạch. Bằng cách đó sẽ có một patch 9x ở bên trái và một công tắc ở bên phải. Tôi cũng sẽ làm một mô-đun trung tâm không có các lỗ thông gió bên để sử dụng với các mô-đun patch Keystone. https://www.thingiverse.com/thing:3691362 (remix đã được đăng) Các mô-đun bên cho công tắc Trendnet TEG-S80G. Những mô-đun này đã được in và tôi đã cập nhật thiết kế nhưng chưa thử nghiệm để xác nhận liệu các sửa chữa có hiệu quả hay không (mẫu tôi đã in sẽ hoạt động tốt với tôi và tôi không muốn lãng phí PLA vào thứ gì đó tôi sẽ không sử dụng). https://www.thingiverse.com/thing:3691299 Các remix sẽ được đăng sớm. Tôi cũng dự định đăng các tệp STEP. Tôi đã in với độ phân giải 0.2 và 0.25mm với hỗ trợ. Tôi đã sử dụng hỗ trợ cây trên các cánh và hỗ trợ thông thường trên phần hộp trung tâm. Trên phần hộp trung tâm, tôi đã sử dụng bộ chặn hỗ trợ của eSlicer để giữ cho hỗ trợ không vào khu vực bản lề cửa. Cửa không cần hỗ trợ. Các bộ phận sẽ cần được định hướng để in. Cập nhật 18-7-2019: Tệp STEP hiện đã được tải lên để dễ dàng remix Cập nhật 21-2-2020: Hãy xem remix của reibuehl về cửa để có tùy chọn cửa đơn giản và dễ lắp đặt (không cần phần cứng): https://www.thingiverse.com/thing:4382663 ### Sau khi in Ở trên là hình ảnh của phần trung tâm, giữ toàn bộ thứ này lại với nhau. Tôi đã dán các đai ốc M4 vào vị trí và giữ chúng ở vị trí cho đến khi khô bằng một số vít M4x14mm. Khi nó khô, tôi sẽ tháo các vít M4x10mm và sử dụng một số vít đầu cap M4x20mm dài hơn để lắp ráp. Cửa được lắp đặt bằng các vít M3x20mm và một cặp chèn M3 (tôi đã sử dụng chèn đồng M3x3mm, nhưng khoang là 5mm sâu). Các vít được chèn từ cả hai bên của cửa, và các chèn giữ chúng lại. Các chèn đi vào từ trung tâm của bản lề cửa. Không có chèn nào trong phần màu đỏ, chúng chỉ đi vào cửa. Cửa phải được lắp đặt trước khi lắp ráp các bên, nếu không sẽ không thể đưa vào đó. Các bên cũng rất khó để tháo ra một khi đã lắp ráp. Đây là các chèn M3x3mm được sử dụng trong cửa. Các đai ốc M4 đã được ép vào vị trí (sử dụng một vít M4 để kéo chúng vào khoang). Không cần keo vì nó khít chặt. Một cái kẹp cũng có thể được sử dụng để đặt chúng vào vị trí. Các vít đầu nút M4x10mm đi qua các đai ốc M4 và cần nhô ra một vài mm so với đáy để có thể bắt vào các lỗ ở đáy của công tắc. Sẽ có một chút thử và sai, nhưng khi nó bắt được thì nên khá chặt. Điều này được thiết kế để mặt của công tắc sẽ bằng phẳng với mặt trước của bộ phận khi mọi thứ được ngồi đúng cách. Không nên có gì lỏng lẻo và các vít M4 nên được ngồi trong các rãnh ở đáy của công tắc. Nếu bạn thấy các mô hình này hữu ích, hãy đăng một lượt thích hoặc một bình luận kèm theo một số bức ảnh về các bản in của bạn. Bạn có thể tìm thấy những thứ khác mà tôi đang làm trên blog của tôi tại đây. Bạn cũng có thể theo dõi tôi ở đây trên F3D để xem những thứ mới mà tôi đăng. Cảm ơn bạn đã xem! Danh mục: Điện tử
