Khung drone 3 inch The Frog dành cho người đam mê bay

Đây là thiết kế khung đầu tiên của tôi. Khi tôi thiết kế nó, mục tiêu của tôi là: - Im lặng nhất trong chuyến bay - Độ rung thấp nhất - Tương thích với DJI Vista (bởi vì đó là những gì tôi sử dụng trên tất cả các drone của mình)

Tôi đã đạt được độ ồn thấp bằng cách làm cho nó nhẹ nhất có thể kết hợp với những gì được coi là động cơ KV thấp. Tôi sử dụng động cơ 1404 2900KV trên 4s cho cánh quạt 3 inch.

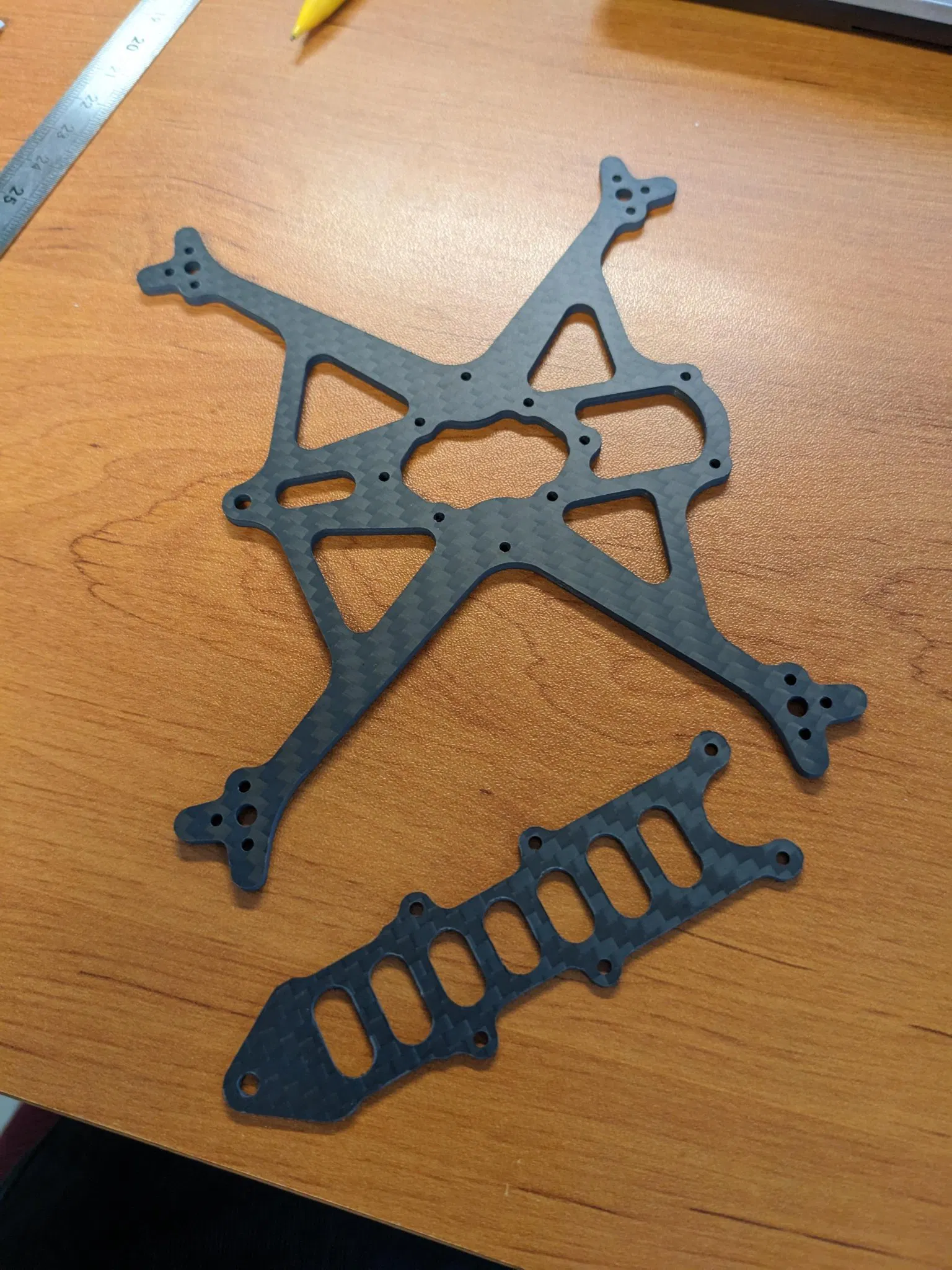

Thông số kỹ thuật của khung:

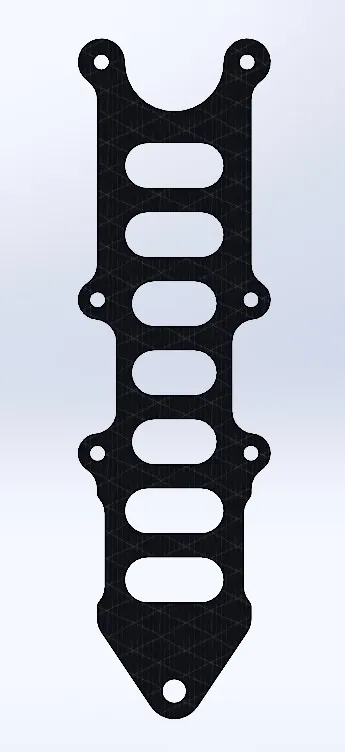

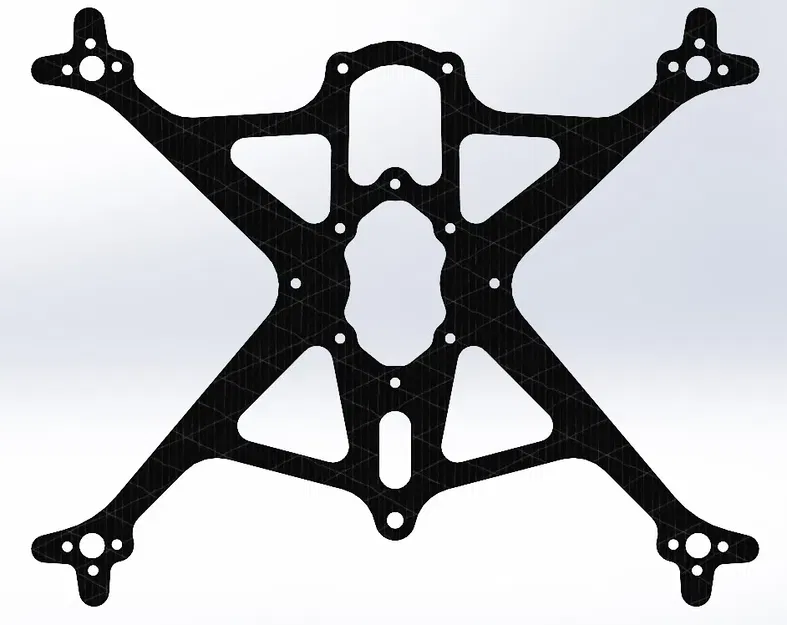

• 2.5mm tấm đáy đơn (để giảm trọng lượng)

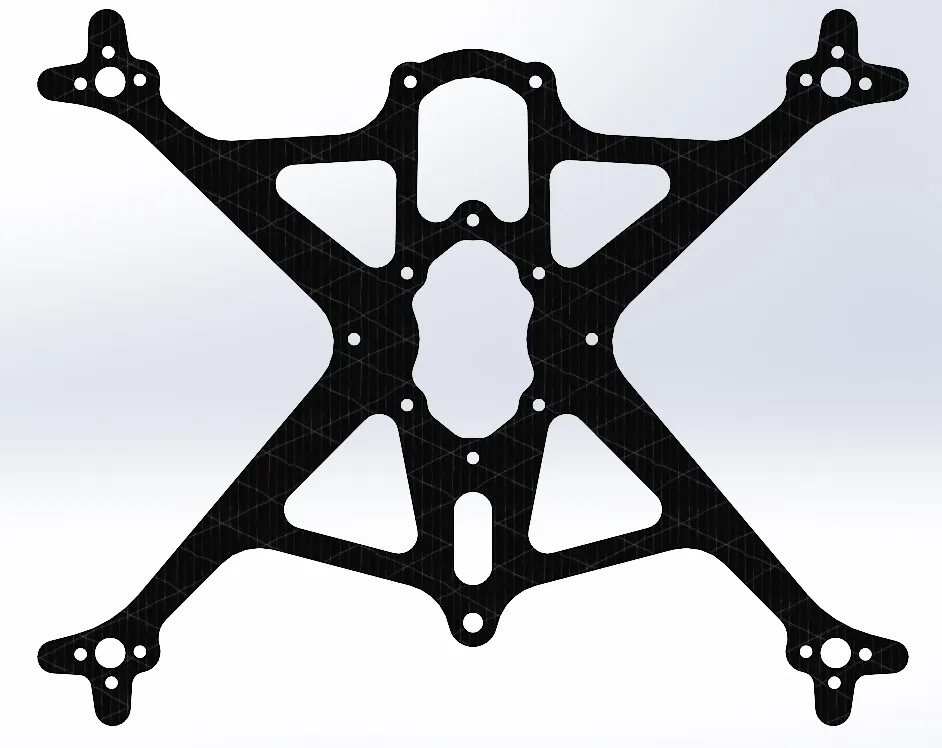

• 1.5mm tấm trên với lỗ gắn 20x20 cho một đơn vị không khí Vista
• Chiều dài cơ sở 140mm
• Lỗ gắn 20x20 và 25.5x25.5
• Chỉ gắn camera TPU
• Tương thích với camera kích thước micro
• Không tương thích với DJI O3
• Khoảng cách lỗ động cơ 9mm và 12mm (3x M2)

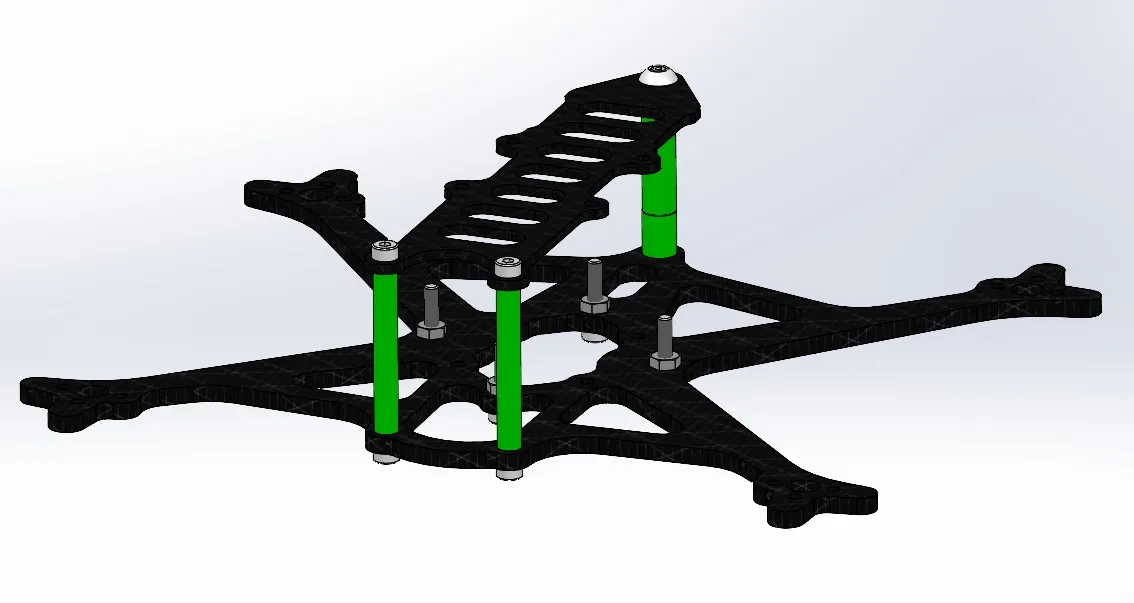

• 2 chân đỡ M2x25
• 1 chân đỡ M3x25

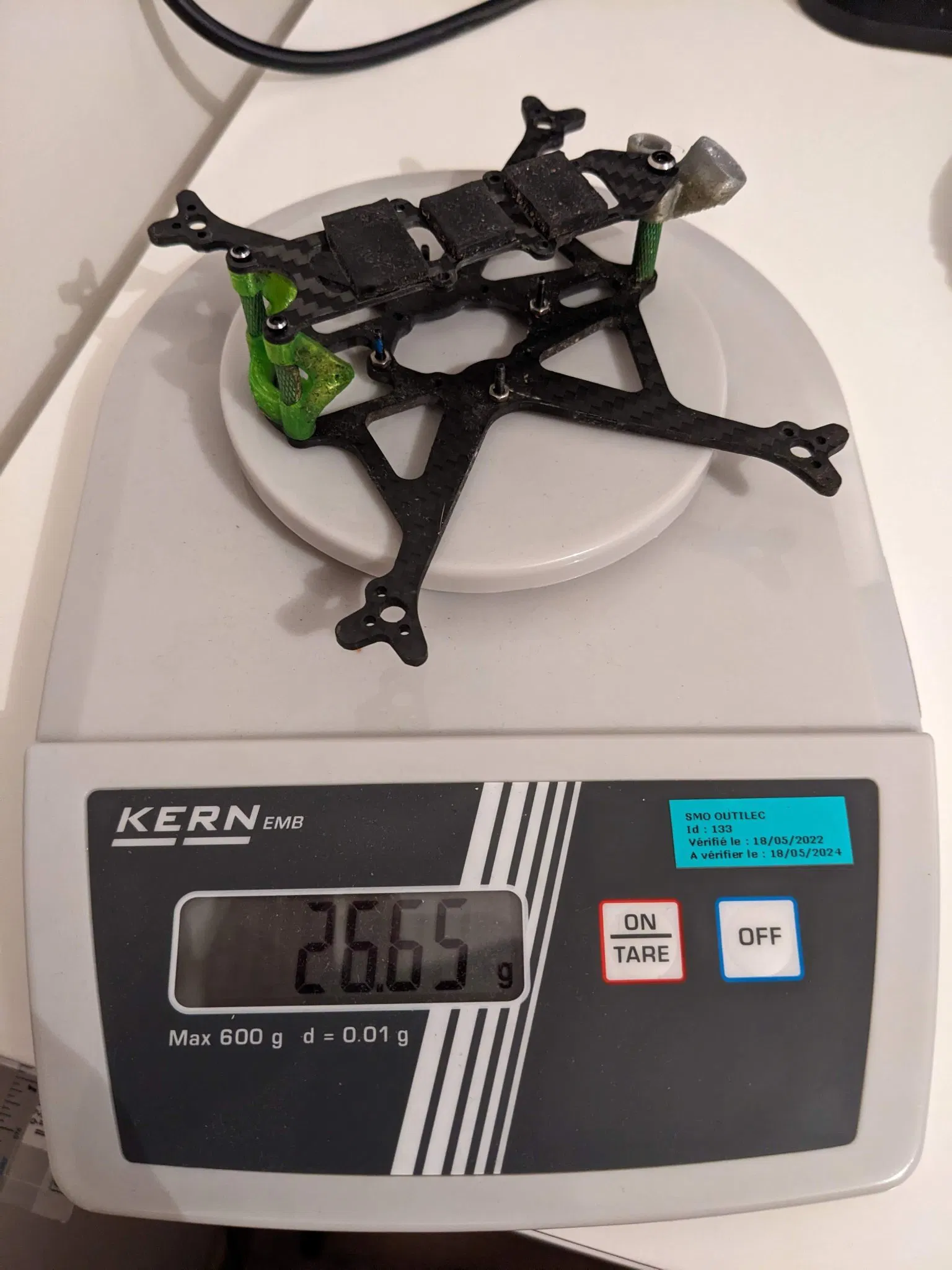

• Trọng lượng < 27g (với vít chồng và TPU)

Tôi quên cân khung khi chưa lắp ráp. Tôi sẽ thêm sau ;-)

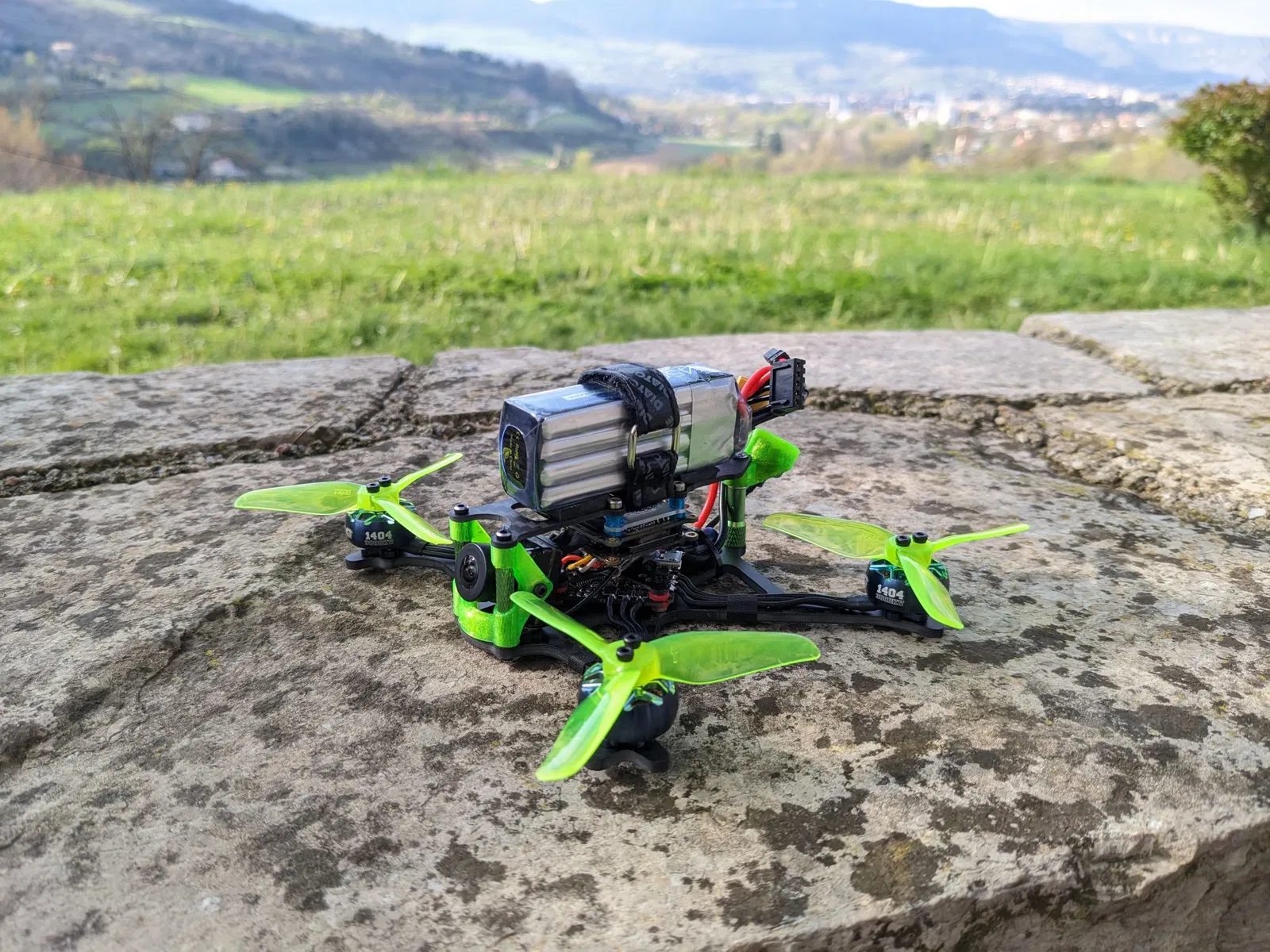

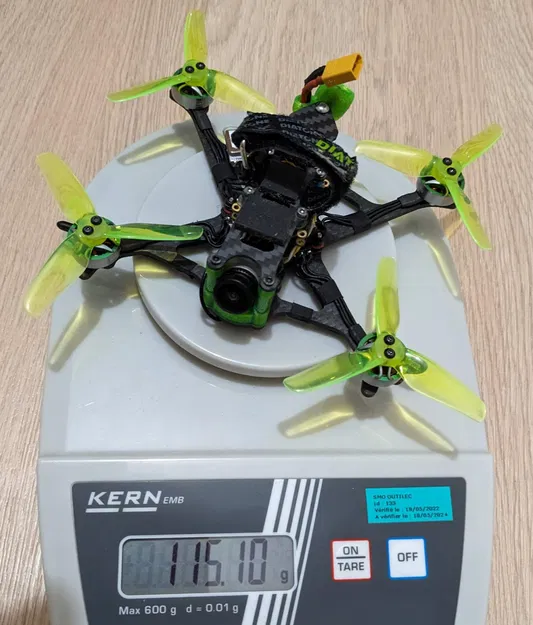

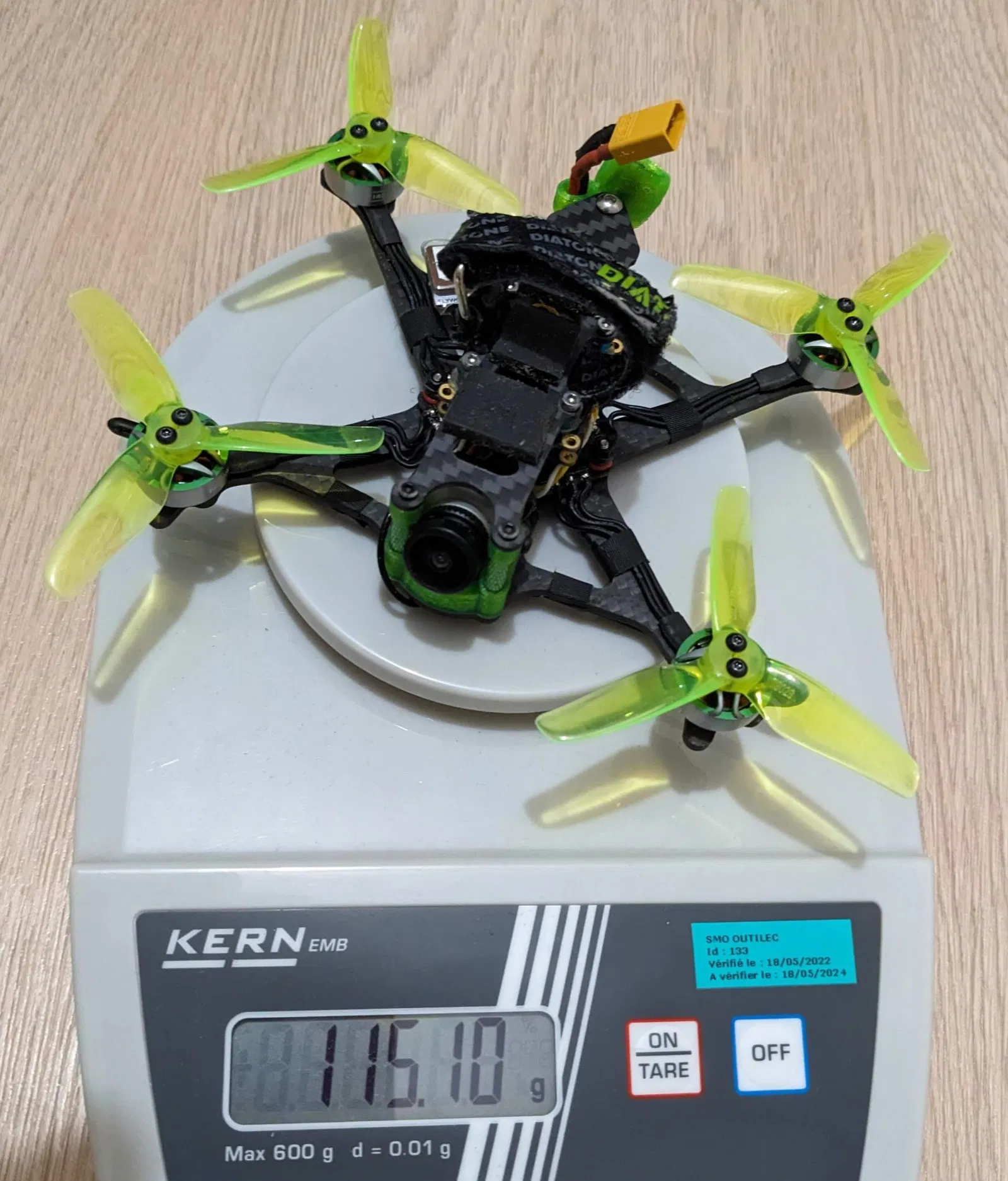

Bạn có thể xem các bản dựng của tôi tại đây:

https://forum.wearefpv.fr/topic/21460-the-frog-3inch-v2/

https://rotorbuilds.com/build/31519

https://rotorbuilds.com/build/31017

20SEP2023 - Cập nhật cho lỗ gắn động cơ 12x12mm
