Công cụ cân bằng swashplate và thiết lập pitch 0 cho OMP M1

Tôi thiết kế những công cụ này để giúp tôi cân bằng đĩa điều khiển của trực thăng OMP M1. Công cụ điều chỉnh độ nghiêng bằng không cho phép bạn đặt các tay cầm của cánh quạt ở góc 90 độ so với trục chính để thiết lập độ nghiêng bằng không. Công cụ cân bằng đĩa điều khiển giúp sao chép mức độ đó sang các servo khác để cân bằng đĩa điều khiển.

Cách sử dụng

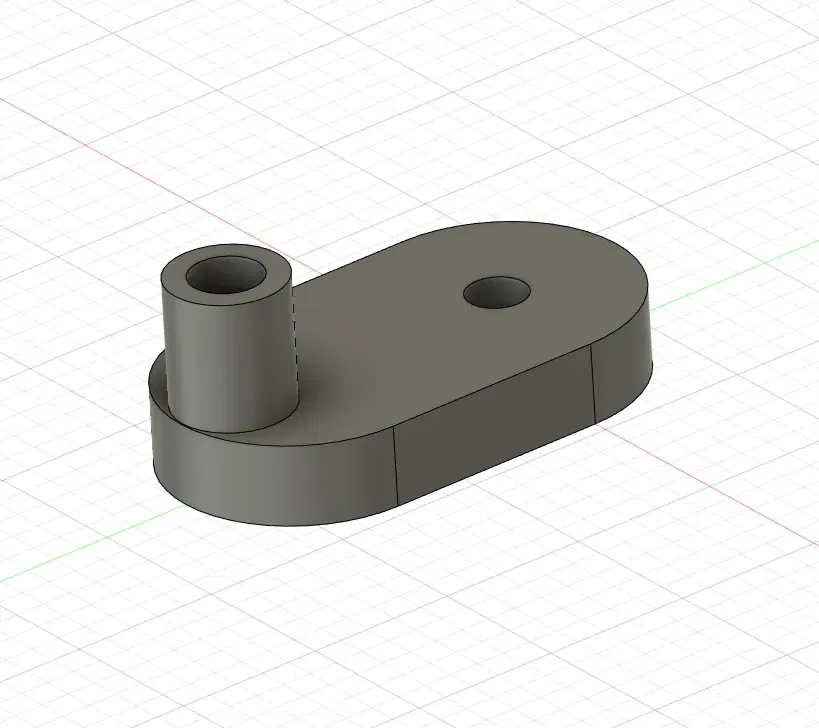

Gỡ bỏ các cánh quạt M1. Sau đó lắp công cụ điều chỉnh độ nghiêng bằng không vào một trong các tay cầm cánh quạt và chèn một que tăm/que cocktail vào lỗ nhỏ.

Đặt bộ điều khiển bay vào chế độ cài đặt điểm giữa của servo. Xem hướng dẫn cài đặt bộ điều khiển bay M1 để biết cách thực hiện điều này.

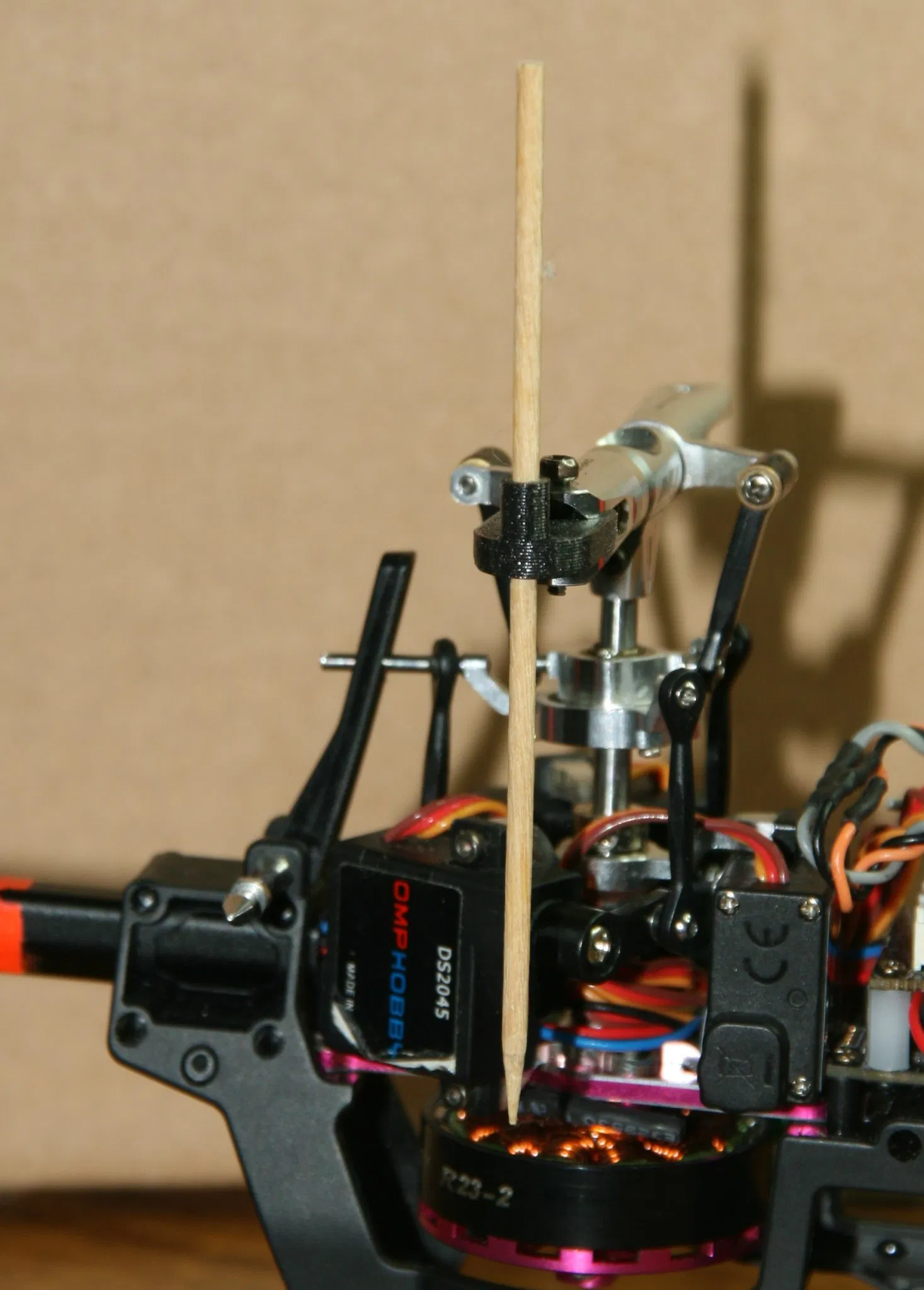

Xoay đầu rotor cho đến khi thanh liên kết tay cầm cánh quạt của công cụ nằm ngay trên tay điều khiển đĩa phía sau. Sau đó điều chỉnh điểm giữa của servo phía sau cho đến khi que cocktail song song với trục chính của trực thăng. Điều này thiết lập độ nghiêng bằng không. Gỡ bỏ que cocktail.

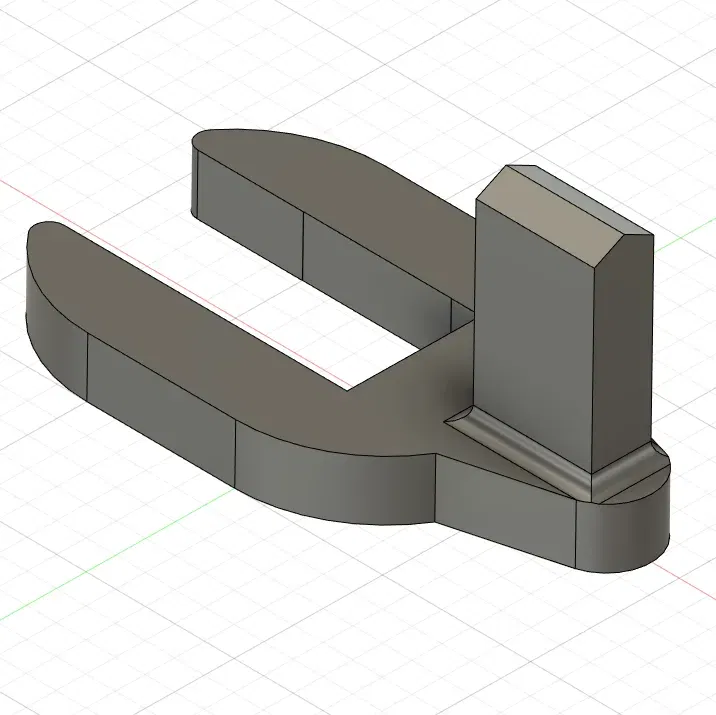

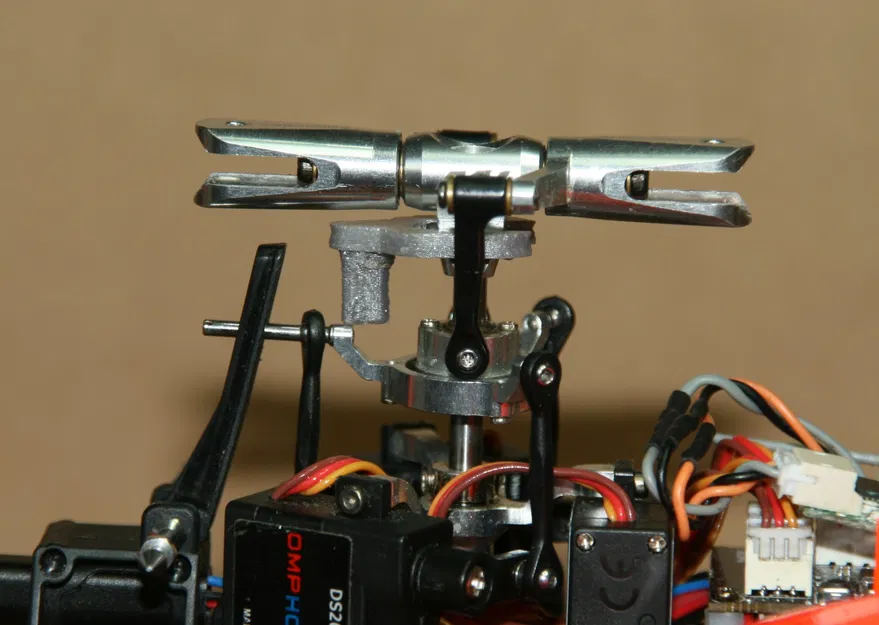

Trượt công cụ Cân bằng Đĩa điều khiển từ phía bu lông của đầu rotor, nghiêng nó xuống cho đến khi chỉ số của công cụ vừa chạm vào tay điều khiển đĩa phía sau. Cẩn thận xoay đầu rotor sao cho công cụ nằm trên tay điều khiển đĩa tiếp theo mà không thay đổi mức độ của công cụ (bạn có thể cần điều chỉnh servo trước, nếu tay điều khiển đĩa quá cao). Điều chỉnh servo này sao cho tay điều khiển đĩa của nó vừa chạm vào công cụ. Xoay đầu và lặp lại cho tay điều khiển đĩa cuối cùng.

Kiểm tra độ nghiêng bằng không một lần nữa và cân bằng lại đĩa nếu cần thiết.

Lưu các thay đổi vào bộ điều khiển bay. Xem hướng dẫn cài đặt bộ điều khiển bay M1 để biết cách thực hiện điều này.

Gỡ bỏ công cụ Cân bằng Đĩa điều khiển và lắp lại các cánh quạt. Cuối cùng, thực hiện một chuyến bay điều chỉnh để huấn luyện bộ điều khiển bay.
