Giá đỡ màn hình 4.3" cho vô-lăng Fanatec Formula

Tôi đã tham gia simracing hơn 25 năm, và đã đua trong VR nhưng khi quay lại với màn hình, tôi thực sự muốn có một bánh lái với màn hình. Nhưng tôi cũng rất thích Formula Black của mình, vì vậy tôi đã quyết định tạo ra một giá đỡ màn hình sẽ gắn vào bánh lái mà không cần sửa đổi gì trên bánh lái. Sau nhiều tháng thiết kế, in ấn, và cuối cùng là một vài buổi thử nghiệm, tôi cuối cùng đã có bản dựng cuối cùng và nó hoạt động tuyệt vời! Phần tốt nhất, nếu bạn có thể in các bộ phận tự làm, màn hình, cáp và phần cứng cần thiết để làm điều này có giá dưới 100 USD!

Quá trình lắp đặt như sau:

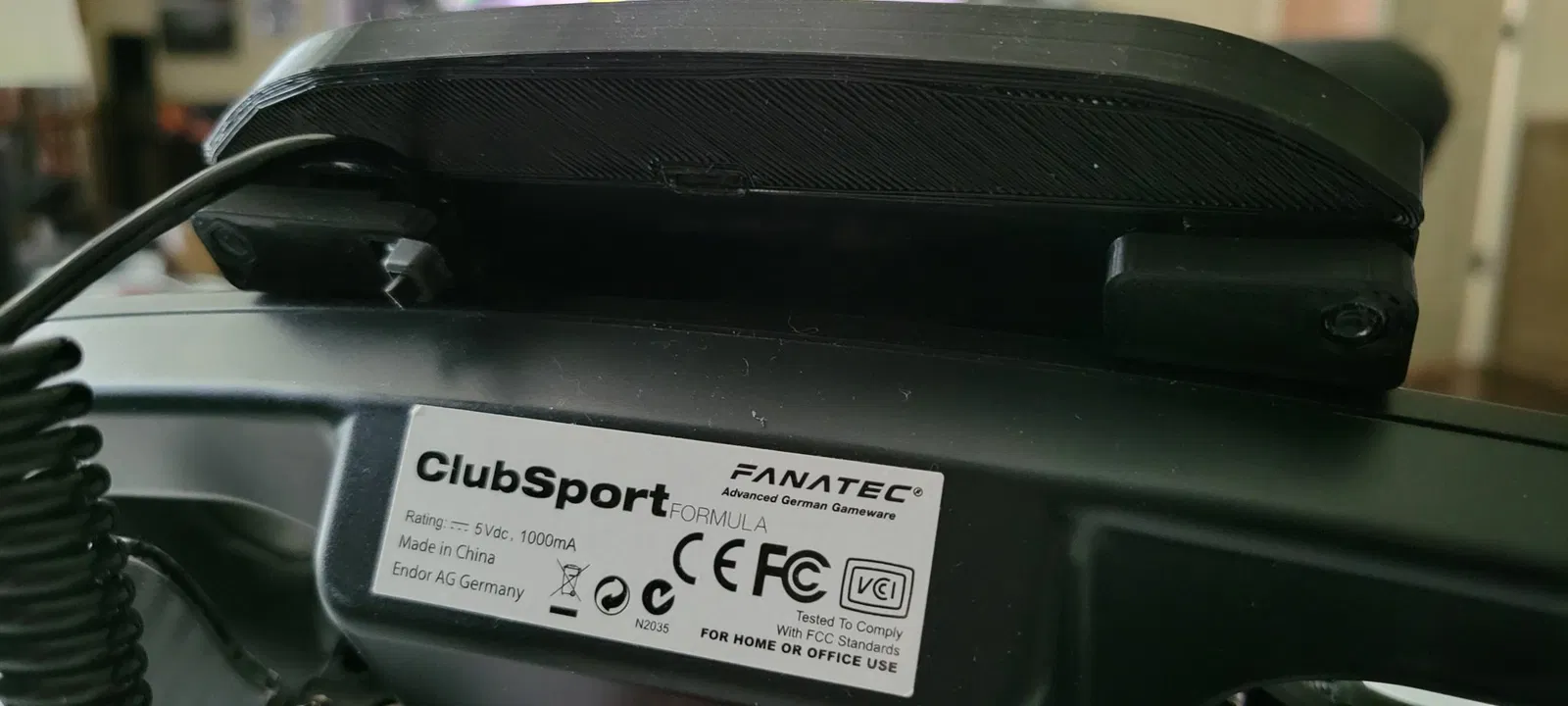

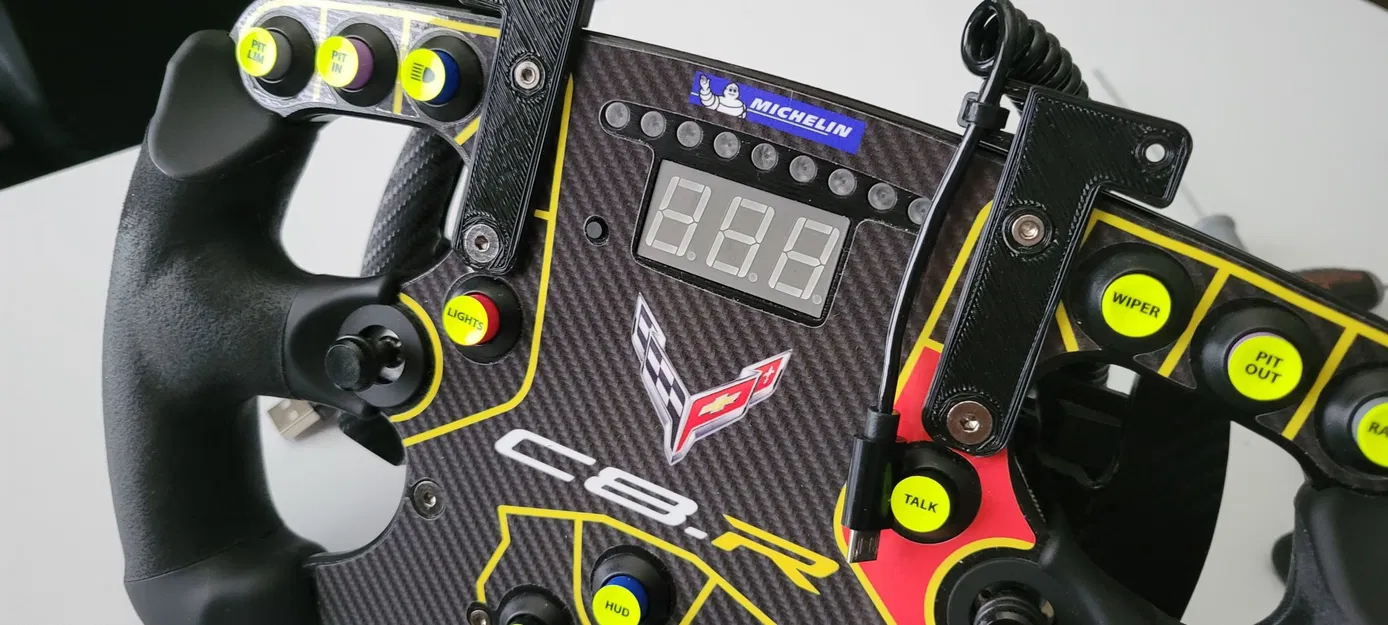

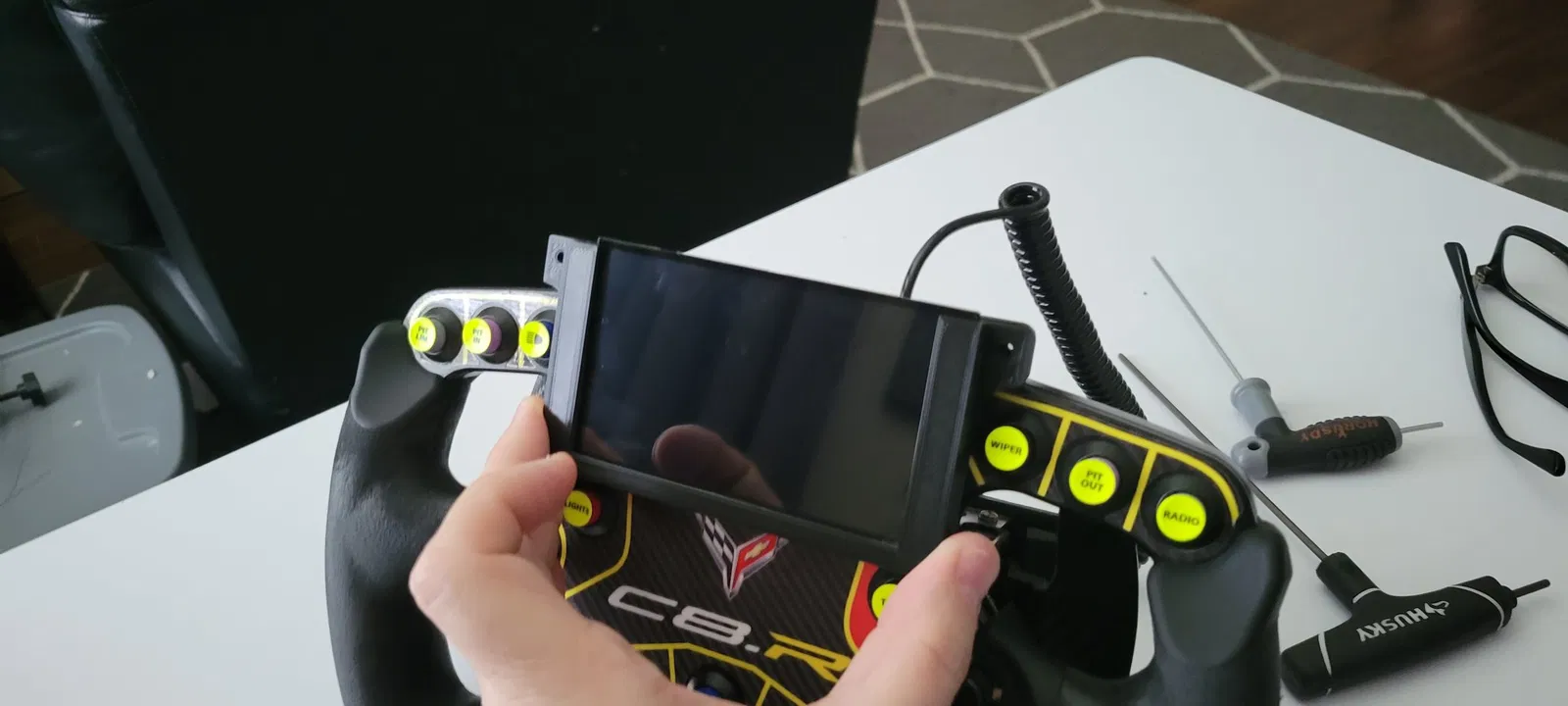

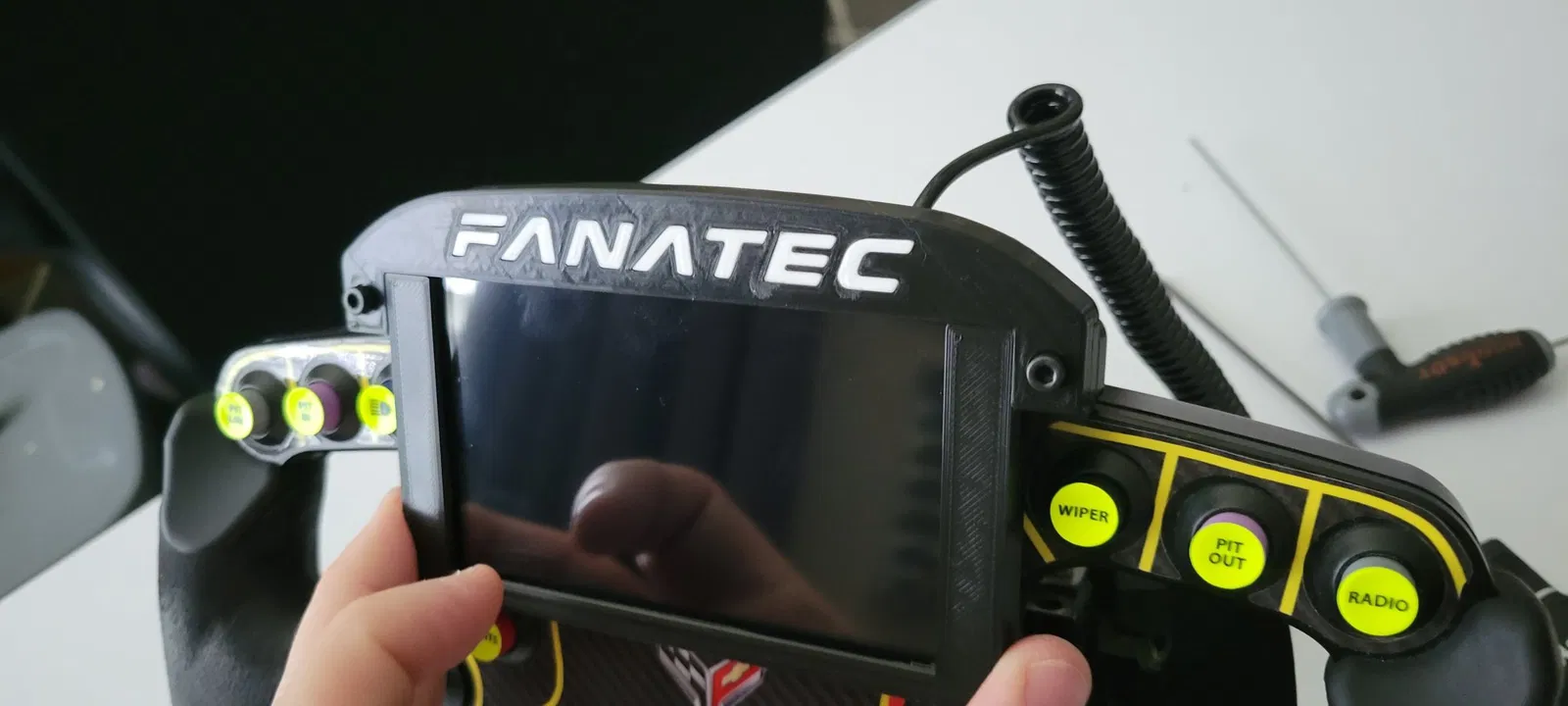

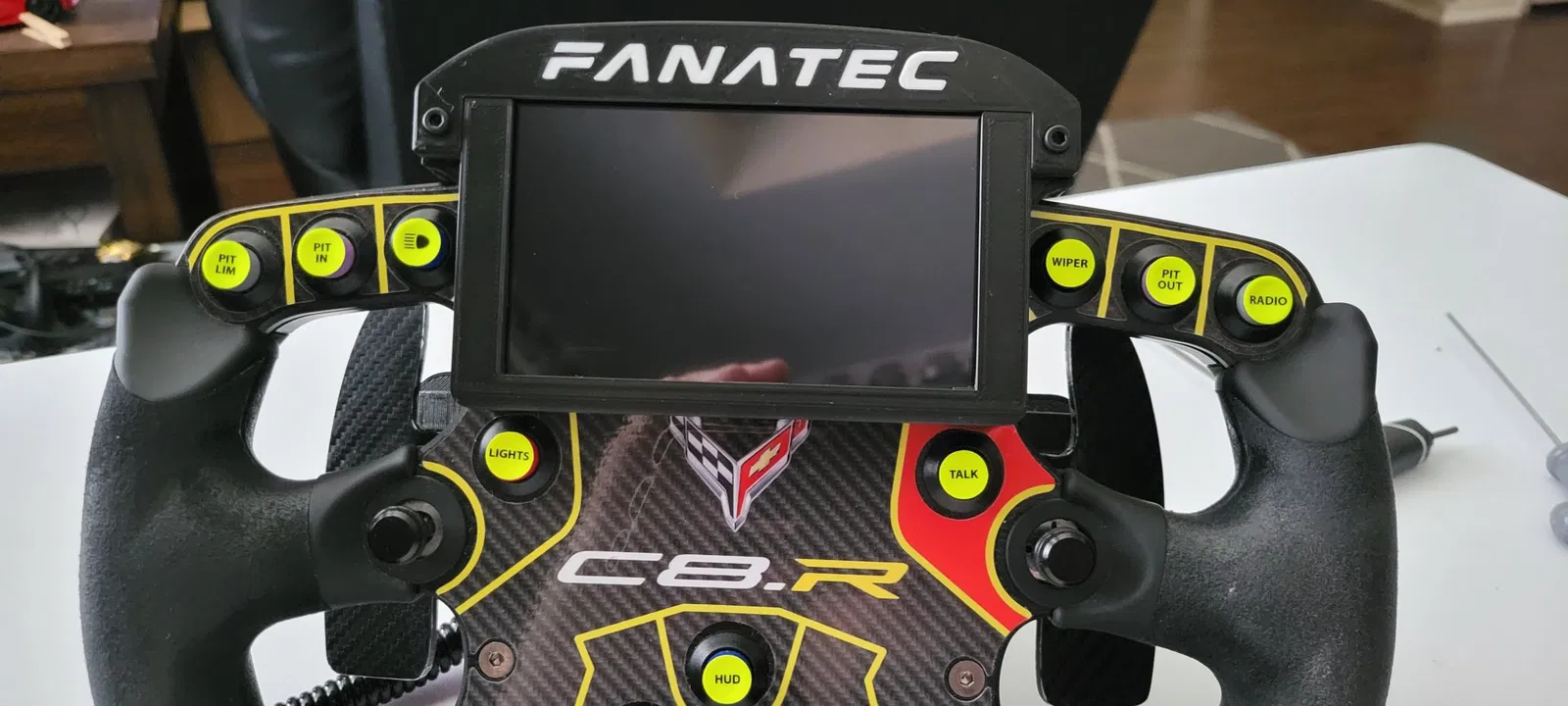

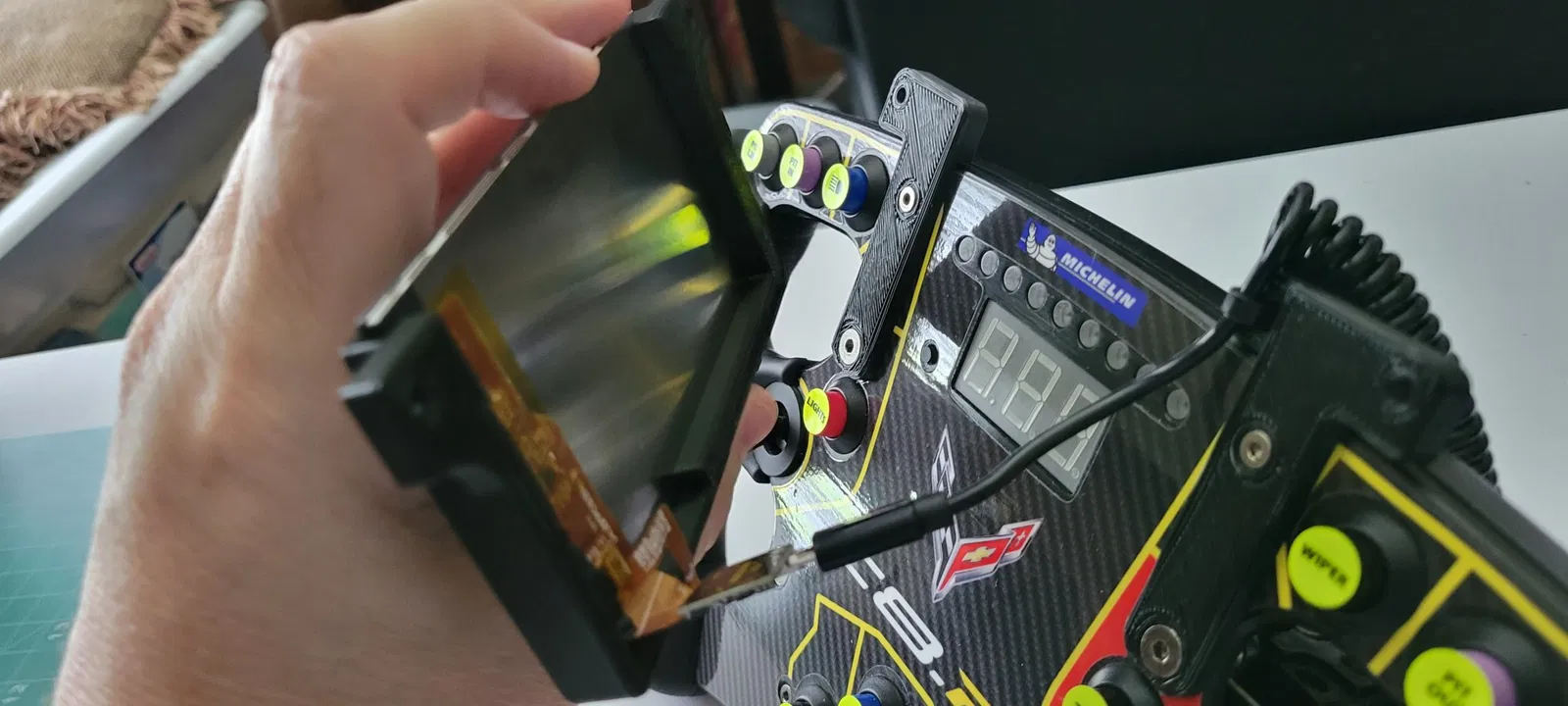

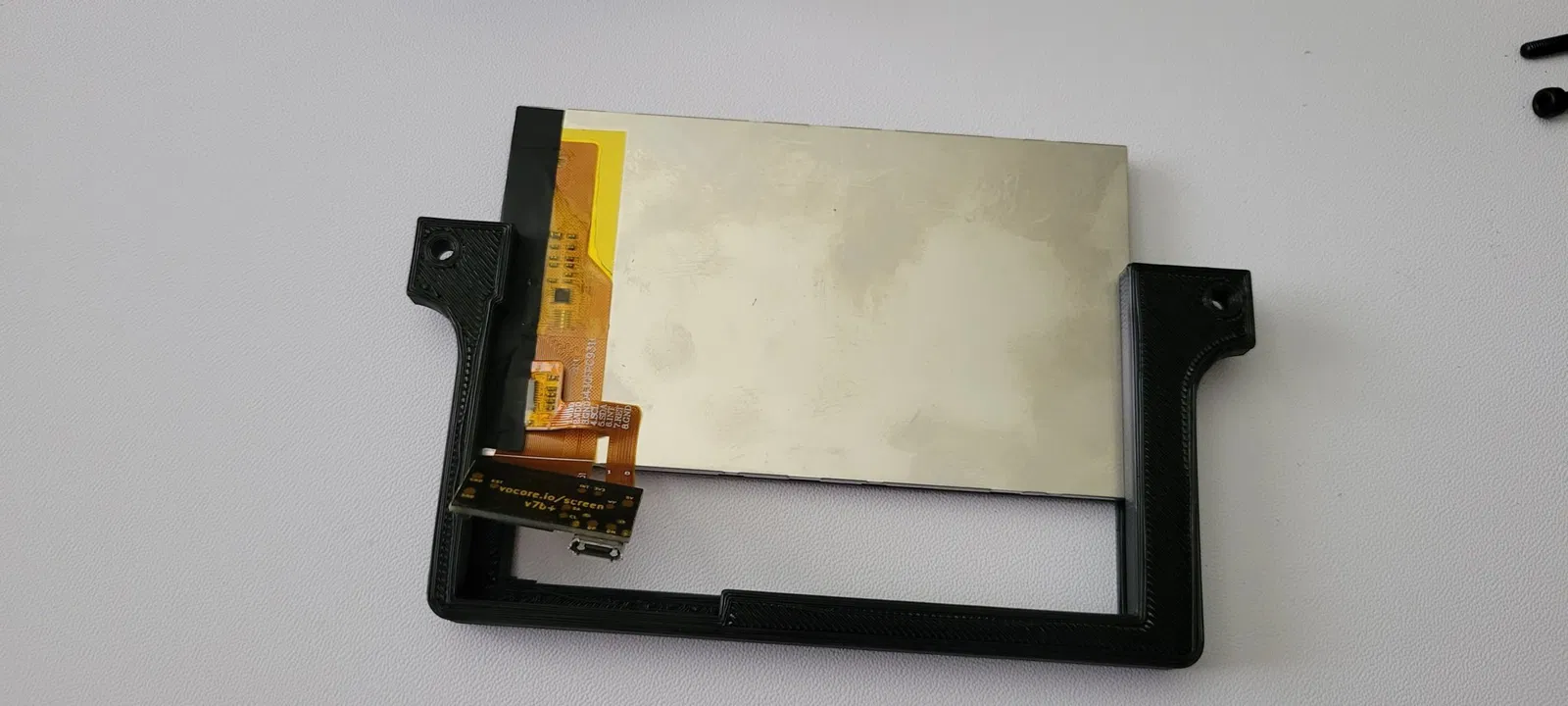

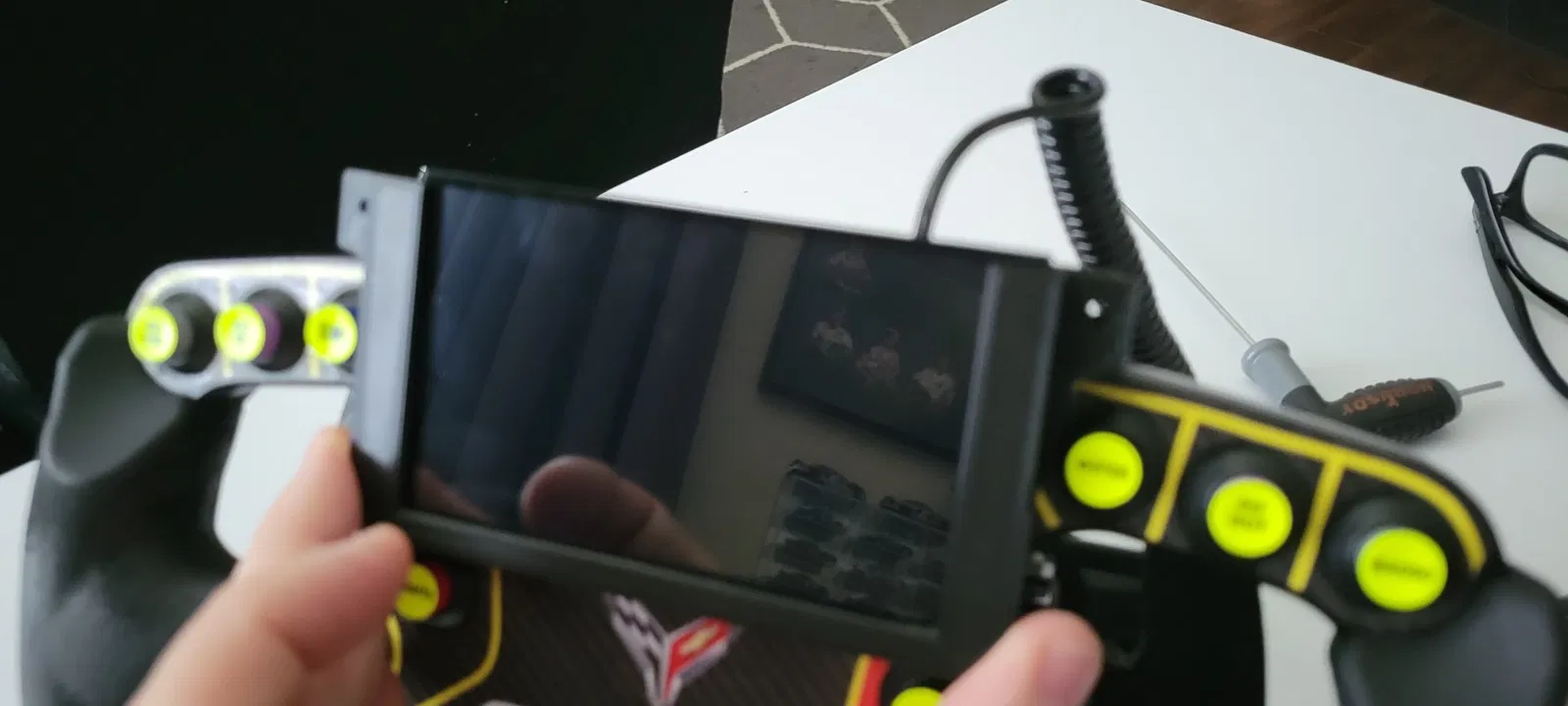

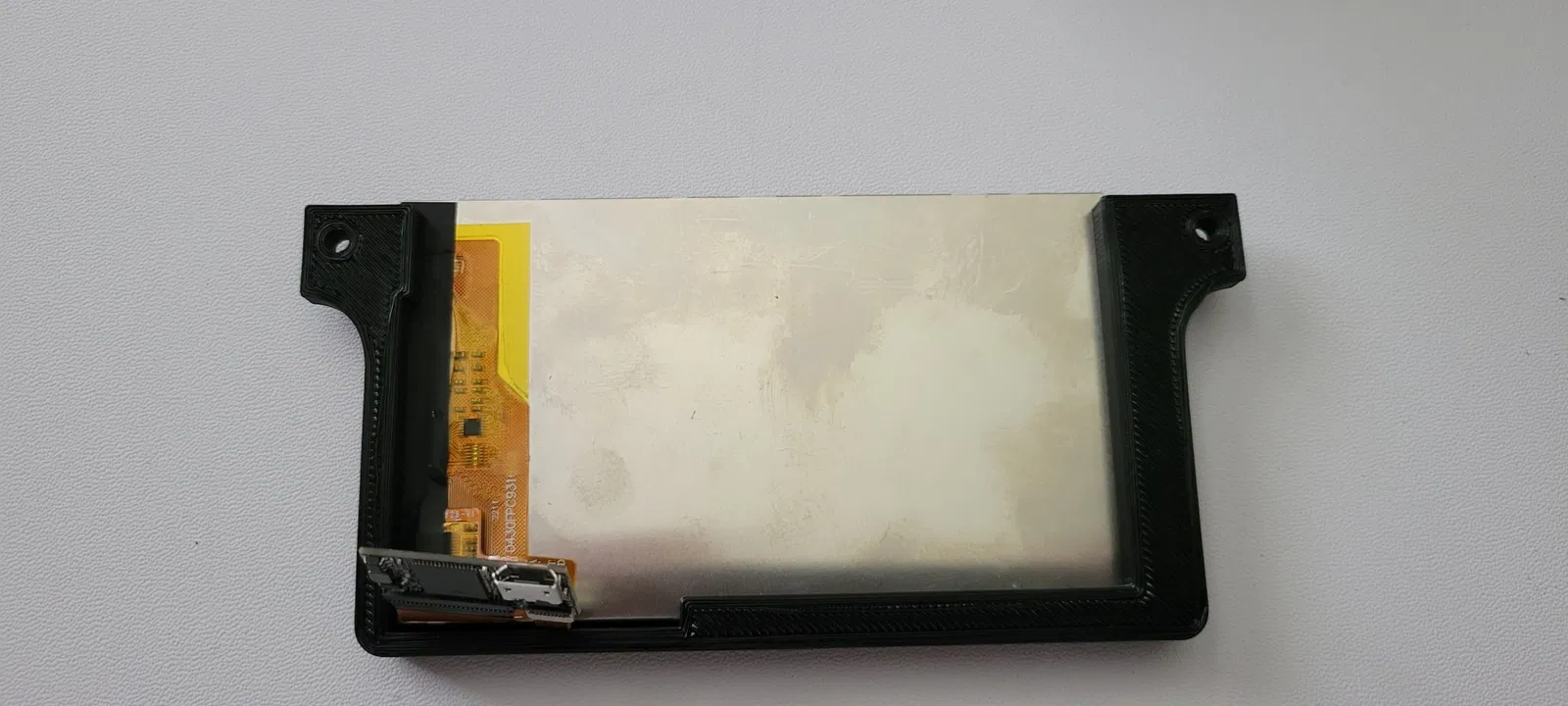

In hai giá đỡ sẽ được giữ bằng các vít hiện có trên mặt của bánh lái. Một trong những giá đỡ này có một vòng để buộc zip tie giữ cáp USB từ màn hình để nó không kéo vào đầu nối. Sau đó, tôi đã sử dụng một màn hình vocore 4.3" và trượt nó vào khung dưới, đặt đầu nối ở dưới cùng (nơi có một lỗ cắt trong khung), sau đó kết nối USB trước khi tiếp tục. Các lỗ ở trên cùng của các giá đỡ đã có trên bánh lái có các khoảng trống ở phía sau để các đai ốc M3 được nhúng vào, sau đó sử dụng các vít M3x16, tôi đã đặt các mảnh khung trên cùng và dưới cùng vào và giữ chúng ở vị trí bằng các vít M3. Chỉ vậy thôi! Cũng có các chữ cái bạn có thể in ra và đặt vào khung trên, điều đó tùy thuộc vào bạn.

Các bức ảnh đã được đăng kèm theo mục này, điều đó sẽ làm cho nó khá đơn giản.

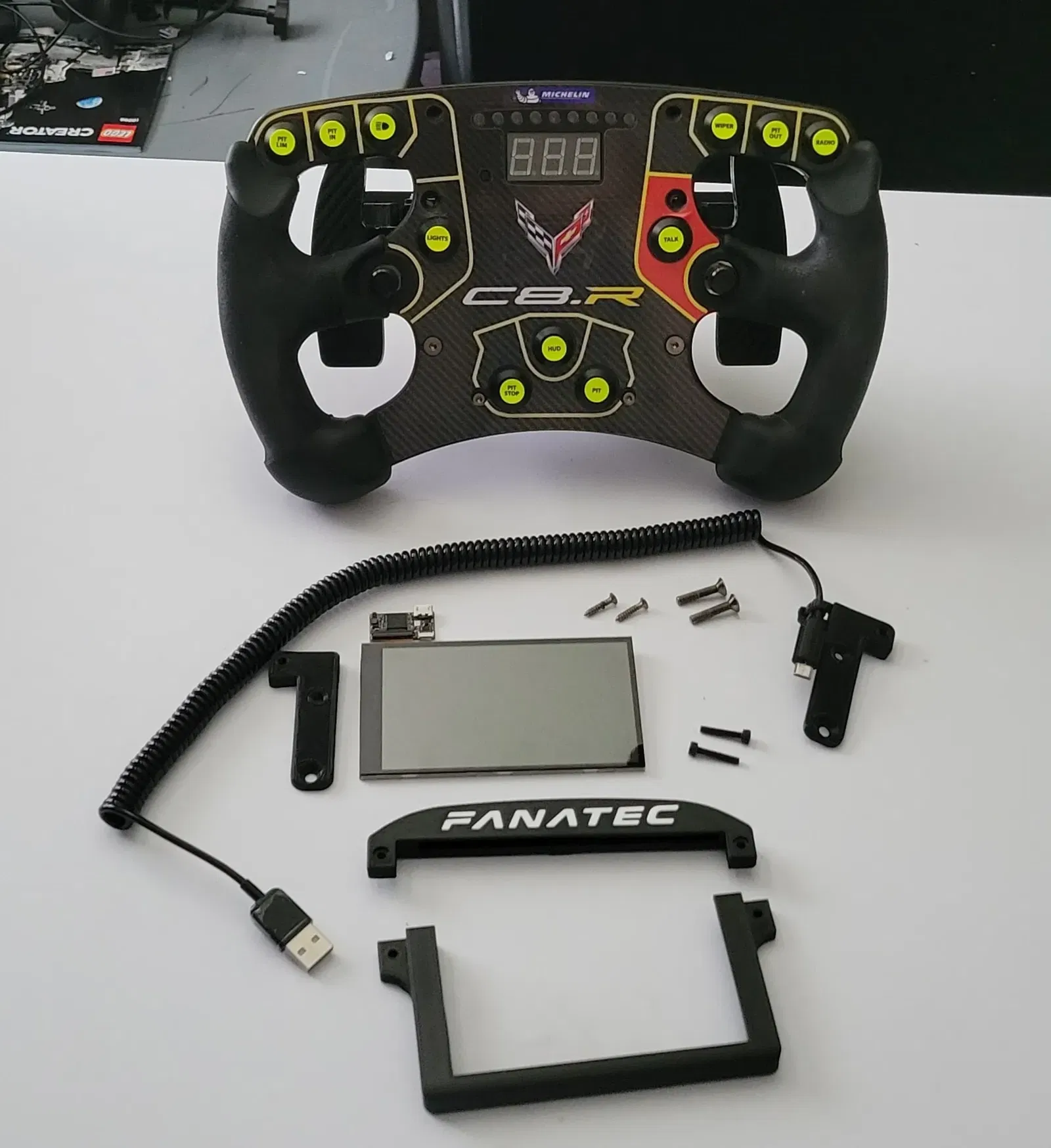

Các mục duy nhất bạn sẽ cần mua là:

màn hình vocore 4.3": https://vocore.io/(Bạn có thể sử dụng một lựa chọn khác, nhưng kích thước của các khung và các lỗ cắt cho các đầu nối dựa trên màn hình cụ thể này)

Vít M3 x 16mm với đai ốc: Tôi đã mua bộ này từ Amazon vì thật tuyệt khi có nhiều lựa chọn trong quá trình thiết kế, và có một máy in 3D thì chúng rất tiện lợi! https://www.amazon.com/gp/product/B07VRC5RJ8/ref=ppx\_yo\_dt\_b\_search\_asin\_title?ie=UTF8&psc=1

Cáp USB cuộn sang MicroUSB: Điều này chỉ đủ dài cho nhu cầu của tôi, và tôi ước nó nặng hơn một chút, nhưng bạn sẽ cần cái này để kết nối màn hình tất nhiên.

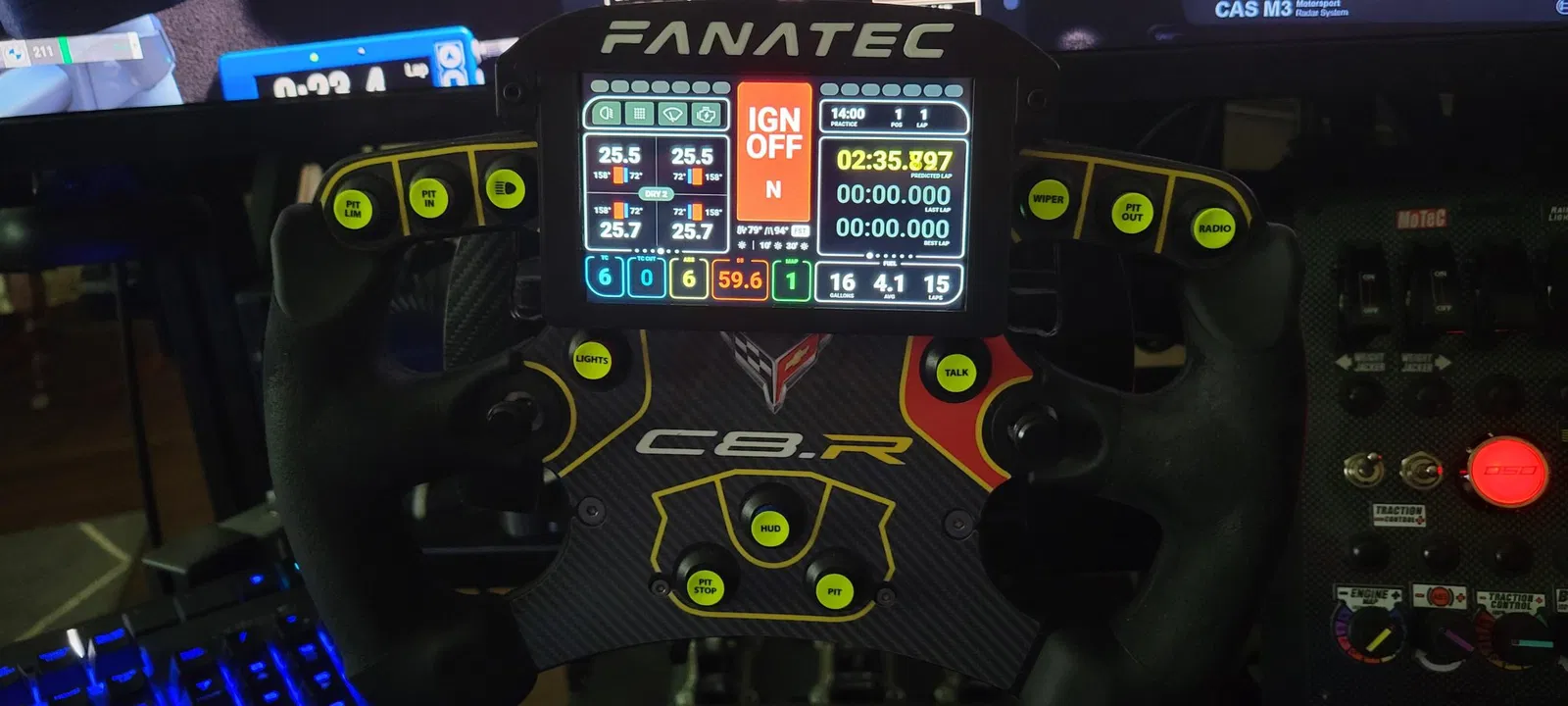

Để chạy màn hình, tôi sử dụng SimHub và Lovely Dashboard.

SimHub: https://www.simhubdash.com/ Lovely Dashboard: https://github.com/cdemetriadis/lovely-dashboard

Hãy nhớ gửi một vài đồng cho họ nếu bạn sử dụng sản phẩm của họ!

Tôi sẽ theo dõi trang này tất nhiên nếu có ai có bất kỳ câu hỏi hỗ trợ nào hoặc chỉ muốn biết thêm những gì tôi đã chia sẻ.

Cảm ơn bạn, và phản hồi luôn được chào đón!

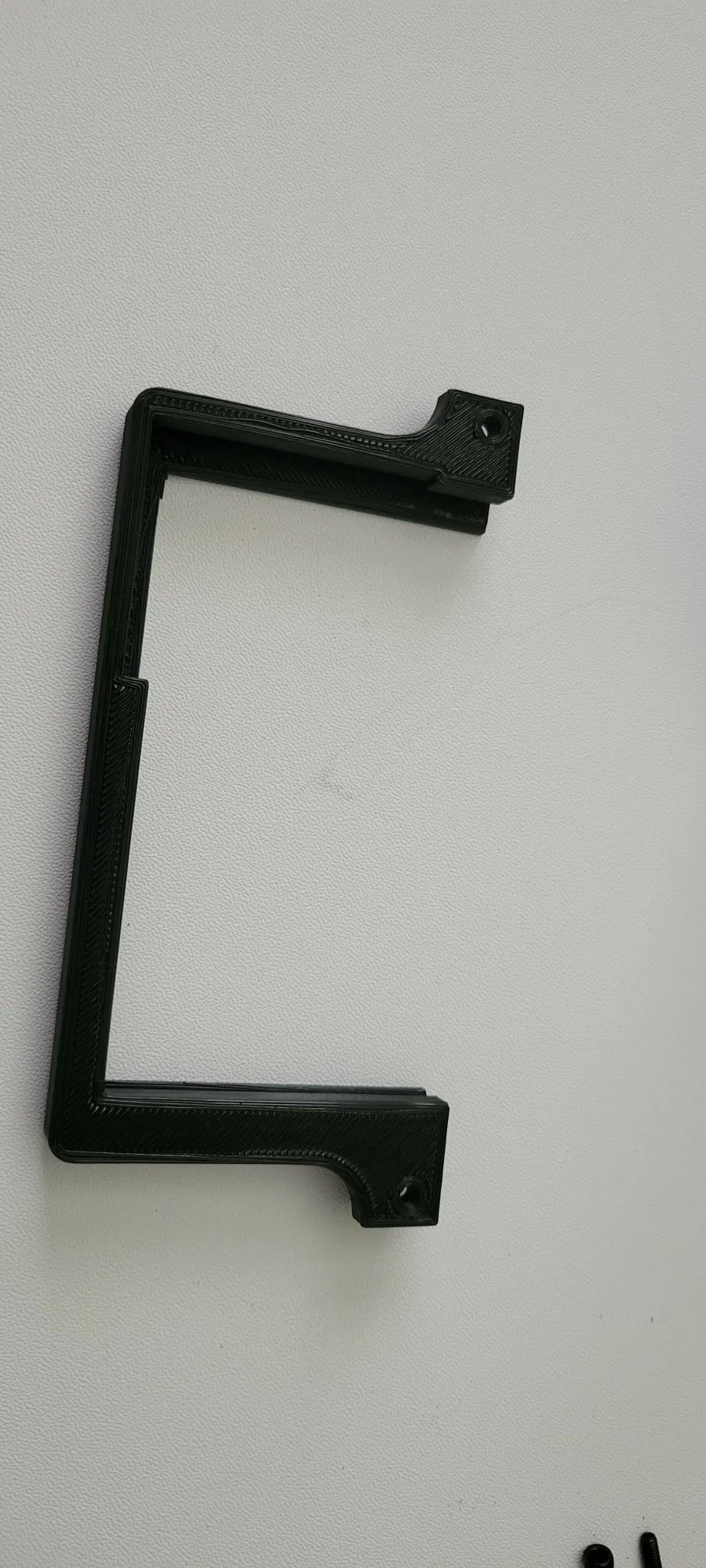

Tất cả các đối tượng đều được in bằng Hatchbox PLA, 30% độ đặc (chỉ vì tôi là người lo lắng!) và cũng quan trọng là bạn đã hiệu chỉnh các bước của máy in để đảm bảo độ chính xác để các thành phần vừa khít! Hỗ trợ không cần thiết vì tôi đã in khung dưới theo chiều dọc với một lớp đế, và khung trên nằm trên mặt sau để mặt trước sạch sẽ. Các giá đỡ có thể được in với mặt sau hướng lên.

Một lần nữa, nếu có bất kỳ câu hỏi nào, xin đừng ngần ngại hỏi!
