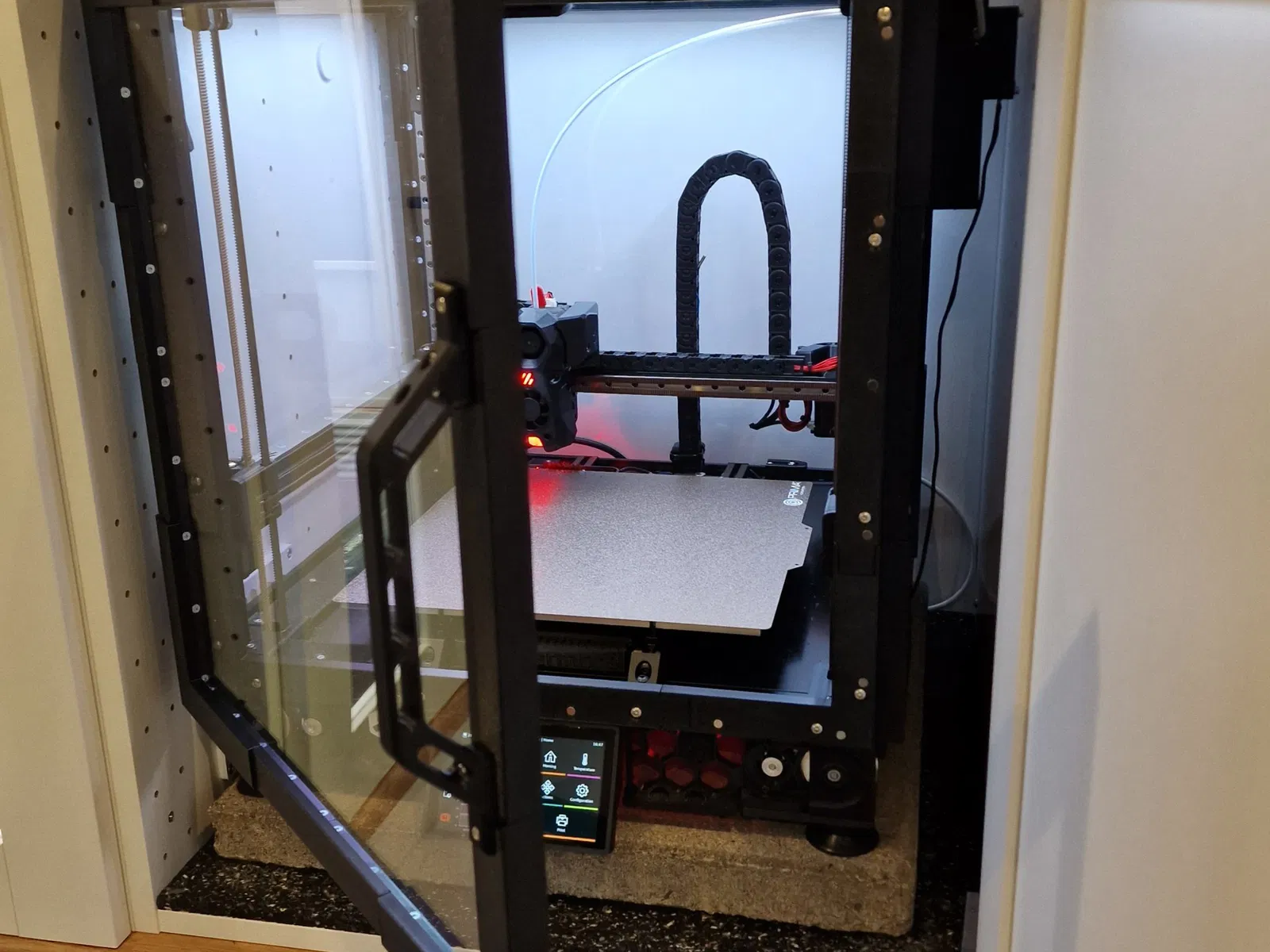

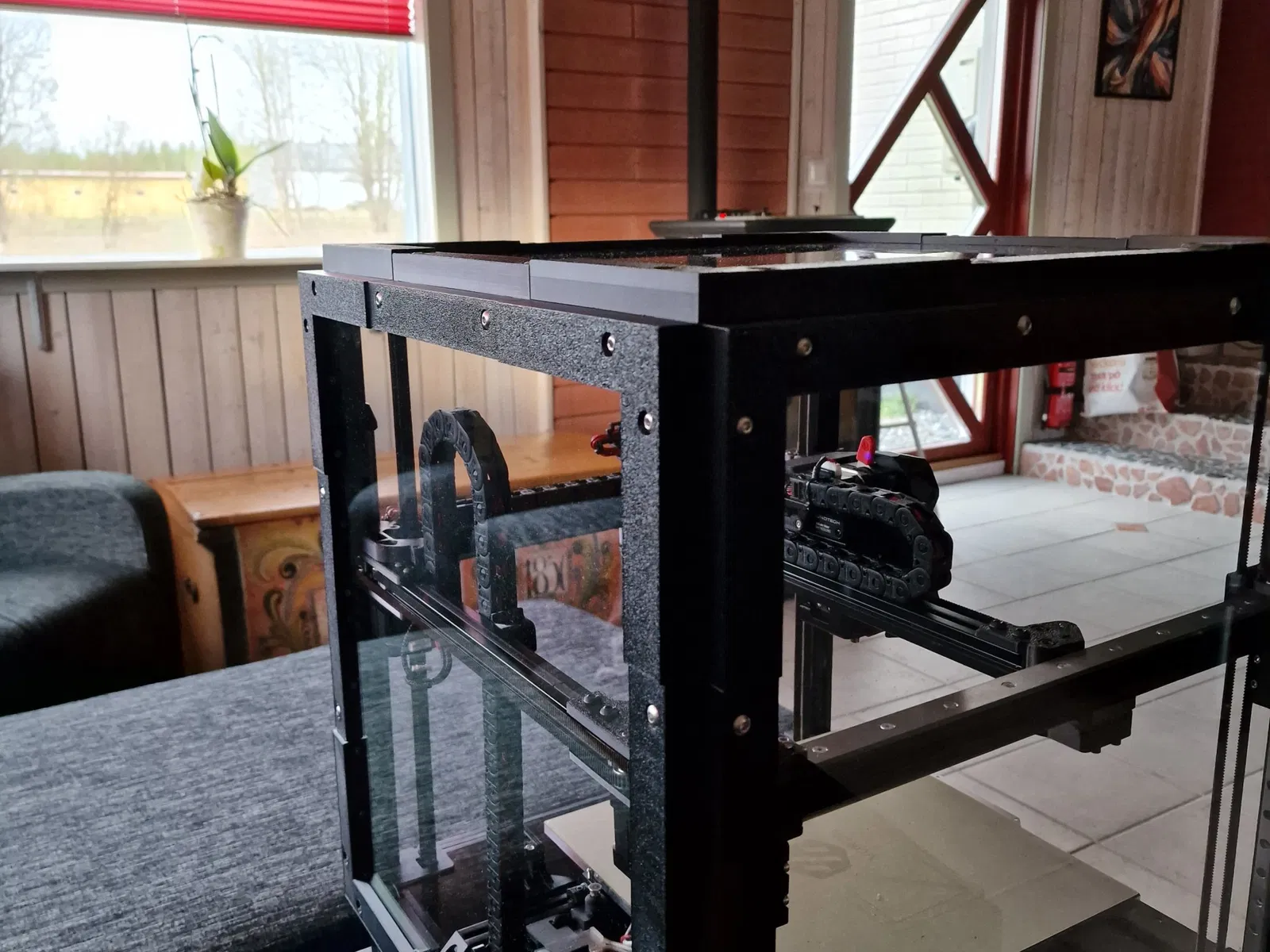

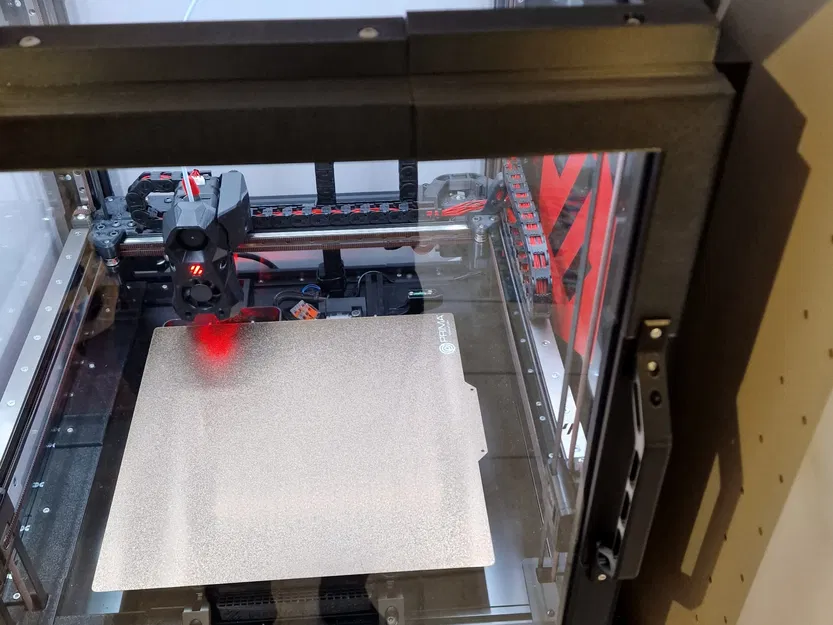

Bảng điều khiển và cửa tháo rời cho Voron 2.4 300x300

Tôi đã mệt mỏi với các panelclips trên các panel acrylic 3mm gốc, miếng đệm đã trượt xuống và các panel đã di chuyển về phía gantry nên bị trầy xước. Tôi đã tạo một khung có thể in được gồm 16 mảnh để chứa miếng đệm và giữ chặt panel vào khung. Khoảng cách từ các extrusions hiện là 6mm và dễ dàng tháo ra vì nó là một mảnh. Điểm cộng là các khung thậm chí còn cách ly các extrusions nên việc làm nóng nhanh hơn và đồng đều hơn. Nó được làm cho các panel 4mm nên nếu bạn có các panel gốc, bạn có thể sử dụng chúng với miếng đệm ở cả hai bên.

Ba lô được làm cho một quạt bom 60x60mm mà không có bộ lọc (tôi sử dụng nevermore nên không cần lọc khi thoát khí)

Cài đặt in: 0,2 lớp, 5 trên/dưới, 4 tường, 40% lấp đầy lưới, không có hỗ trợ.

Bom

Panel bên và panel trên (cho mỗi panel):

40 heatinserts M3x5x4

40 M3x8 countersunk

16 M5x18 Bhcs

16 M5 rollin T-nut

5x2mm Foam (khoảng 2 mét)

Keo siêu dính để dán các phần khung bên ngoài lại với nhau

Cửa:

52 heatinserts M3x5x4

40 M3x8 countersunk

16 M5x12 Bhcs

16 M5 rollin T-nut

5x2mm Foam (khoảng 2 mét)

10x1mm Foam (khoảng 2 mét)

6 M3x6 shcs

4 M3x12 shcs

2 M3x8 shcs

3 5x39mm pins

66 6x3 magnets (hình tròn đường kính 6mm và chiều cao 3mm)

Keo siêu dính để dán các phần khung bên ngoài lại với nhau

Ba lô (thoát khí) (điều này thay thế 1 phần giữa trên cùng từ các khung bên):

18 heatinserts M3x5x4

12 M3x30

10x1mm Foam để niêm phong giữa mỗi phần

M10 coupler khí nén/bowden

*sửa đổi 230504 đã tải lên tệp bước cho cửa.
