Dừng đỡ đĩa linh hoạt Voron 2.4 bằng vít M3 hoặc M5

Simple flex plate dừng lại sử dụng vít M3 hoặc M5, thiết kế có thể đảo ngược có lỗ cho cả hai tùy chọn.

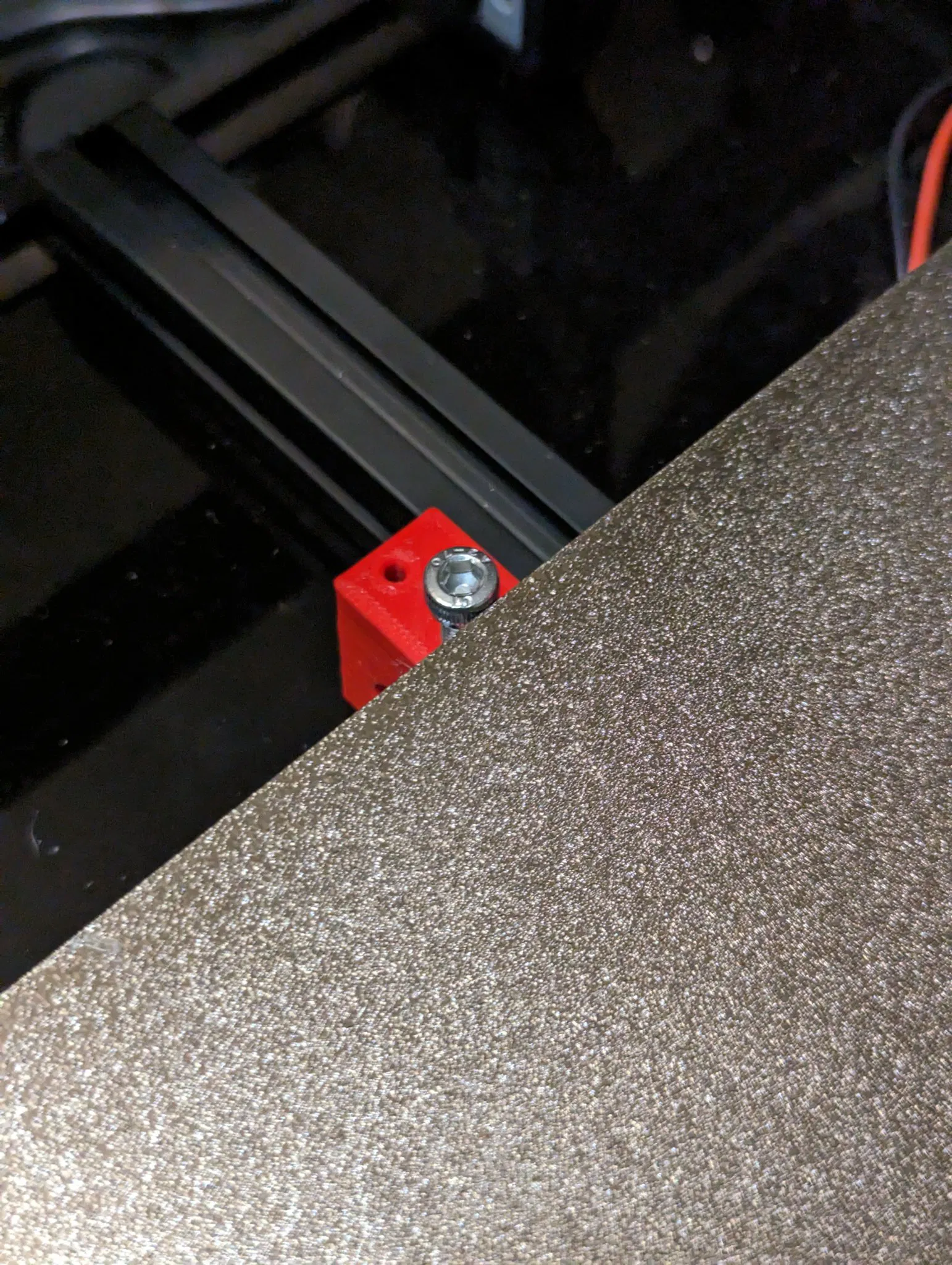

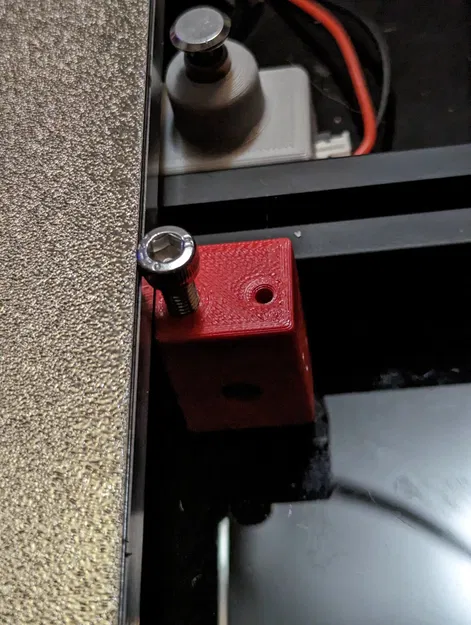

Tôi đã sử dụng vít đầu lục giác, những cái này không chiếm không gian và hoạt động tốt.

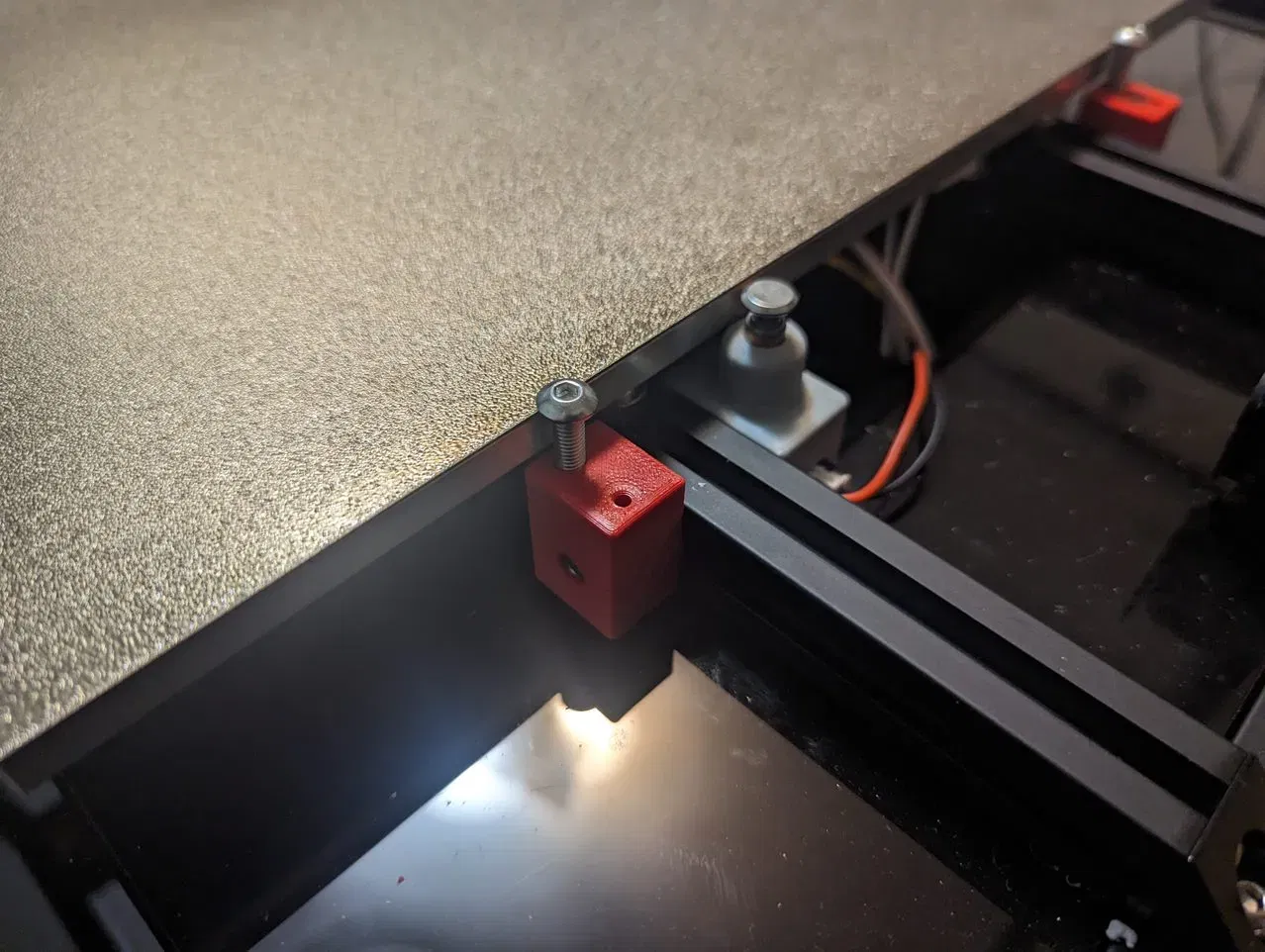

Nếu bạn sử dụng vít đầu nút, bạn sẽ mất khoảng 3mm của trục Y, nhưng điều này giúp bạn không trượt bàn in qua các vít. Nếu bạn có kỹ năng vận động tinh bị suy giảm, điều này có thể tốt cho bạn. Vít đầu nút cũng ngăn bạn đặt flex plate dưới đầu dừng z của vít giới tính một cách tình cờ.

Để lắp đặt, hãy gắn lỏng lẻo vào các cột vít với vít M3 hoặc M5 của bạn đã bắt đầu vào chúng và đặt flex plate của bạn phẳng với mặt sau của bàn in, trượt các khối sao cho vít chạm vào mặt xây dựng và siết chặt vít m3 vào phần đùn để giữ chặt khối.

Bạn nên in chúng bằng vật liệu nhiệt độ cao như ABS hoặc ASA vì một số nhiệt sẽ dẫn qua vít.

Nếu bạn sử dụng vít đầu nút, hãy điều chỉnh phần mềm cắt của bạn để giảm 5mm từ trục Y hoặc tránh đặt các bộ phận ở đó. Đảm bảo rằng độ nâng Z trước khi định vị XY ít nhất là 5mm để tránh bất kỳ khả năng nào của sự va chạm vòi (không cần thay đổi gì cho hầu hết các cấu hình mẫu cho Klipper).

Phần cứng yêu cầu

• Để gắn: 2x vít M3x16, 2x t-nut m3 tùy chọn của bạn (t-nuts trượt nếu bạn là một người masochist).
• Đối với flex plate dừng, m3 hoặc m5 SHCS hoặc BHCS từ 16-30mm, 20mm là lý tưởng.

Tệp STL sẽ tạo ra các bộ phận hoạt động cho cả cấu hình M3 hoặc M5, không cần điều chỉnh hoặc phản chiếu.
