Tay cầm giường in Ender3v2 kiểu tối giản gắn nhanh

Cập nhật từ 2021-05-29

Để dễ dàng in ấn, hướng của phiên bản 8.45mm giờ đây đã "sẵn sàng để in".

Để đáp ứng các yêu cầu trước đó và ngăn ngừa sự nhầm lẫn, tôi đã tải lên tất cả các tệp STL với tên mới. Chúng giờ đây được đặt tên theo kích thước: chiều cao x chiều dài

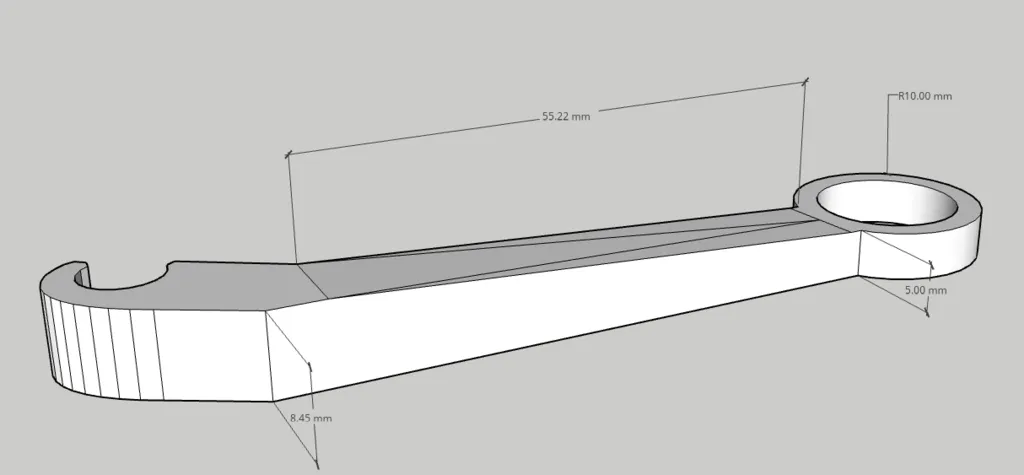

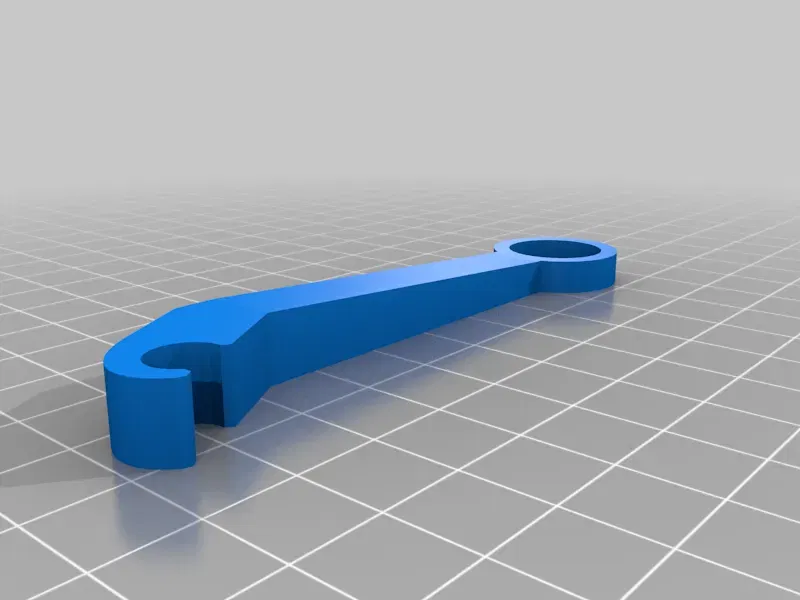

Ngoài ra, bây giờ có một bức tranh tham khảo cho những gì các kích thước này có nghĩa. Nó hiển thị tay cầm gốc (8.45x55.2mm). Mọi phiên bản khác đều là một loại remix được tạo ra từ phiên bản này. Vì vậy, tệp nguồn được cung cấp chỉ chứa bản gốc.

Cập nhật từ 2021-05-21

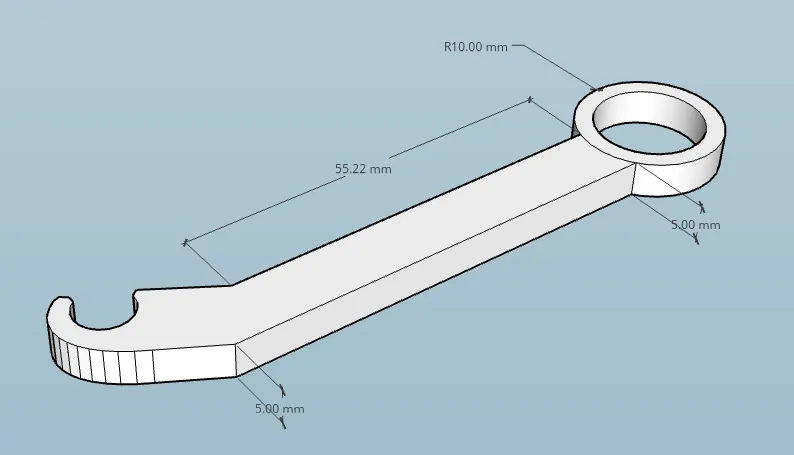

Bây giờ có một phiên bản mỏng hơn để giải quyết những lo ngại rằng bánh xe V-Slot có thể bị ảnh hưởng bởi một số "hiệu ứng phanh". Chiều cao của kẹp gốc là 8.45mm và phiên bản mỏng chỉ cung cấp chiều cao 5mm.

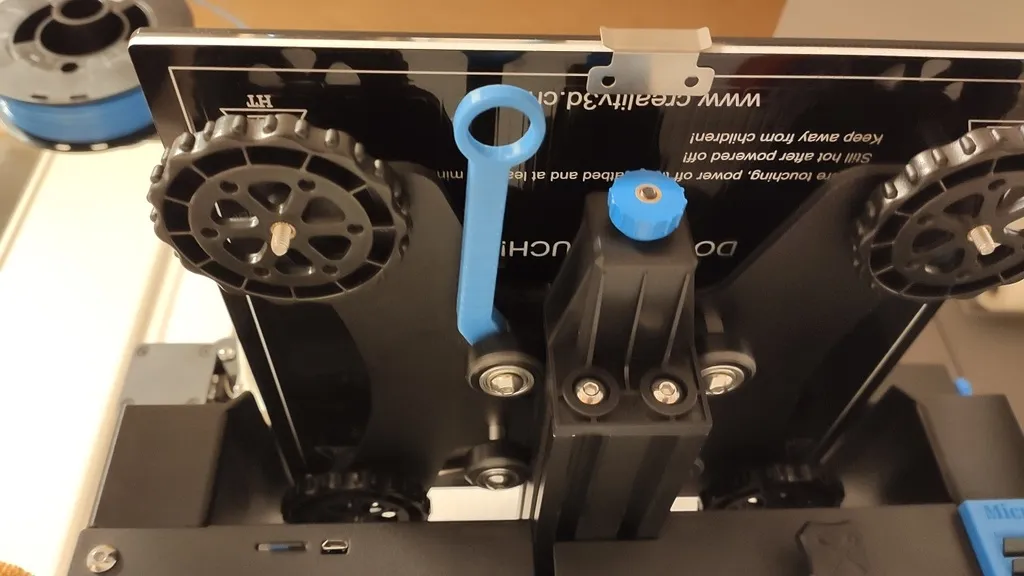

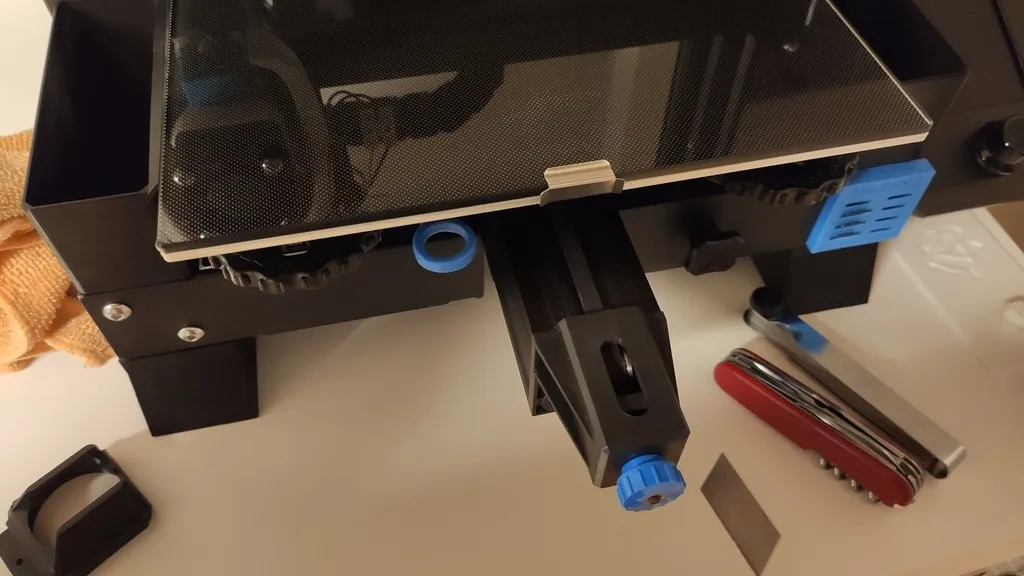

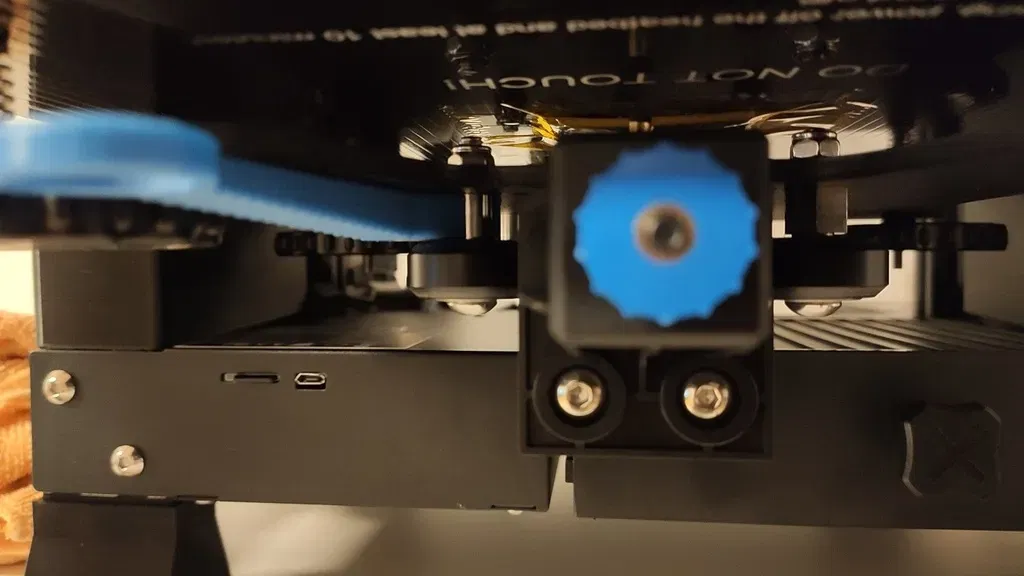

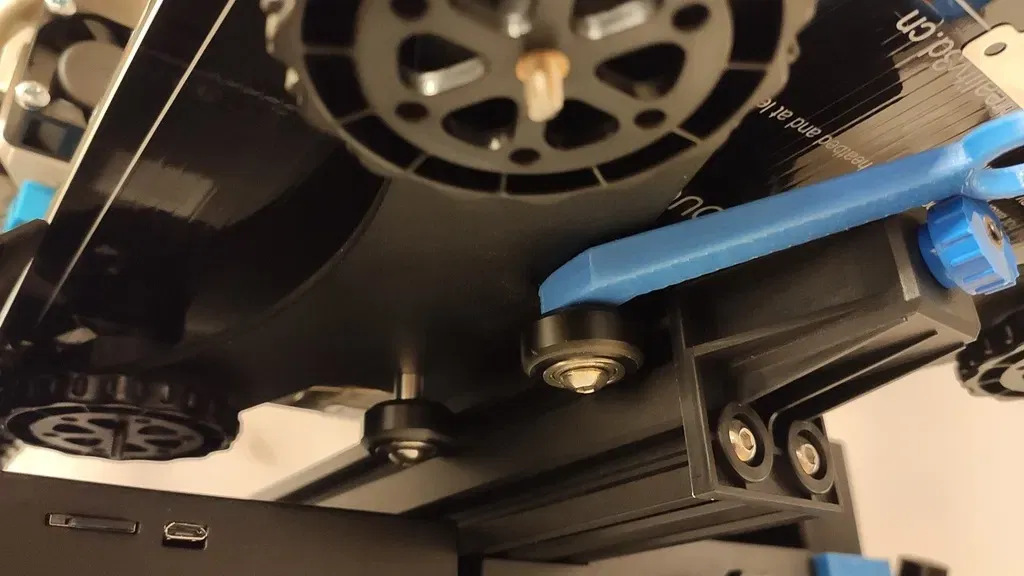

Đây là một tay cầm khá đơn giản cho bàn in của một Ender3v2 mà tôi cho rằng sẽ phù hợp với các phiên bản trước. Thiết kế của tôi đưa ra một "giải pháp gắn vào" được lắp đặt trên bánh xe phía trước bên trái của khung Y. Nó sẽ cần một chút lực vì nó ngồi rất chặt trên trục.

Ý tưởng cơ bản chứa đựng các khía cạnh của

• dễ in
• lắp đặt không cần dụng cụ và trong vòng vài giây
• gọn gàng
• không hạn chế chuyển động của bàn hoặc các vật gắn kèm (máy ảnh, đèn, v.v.)

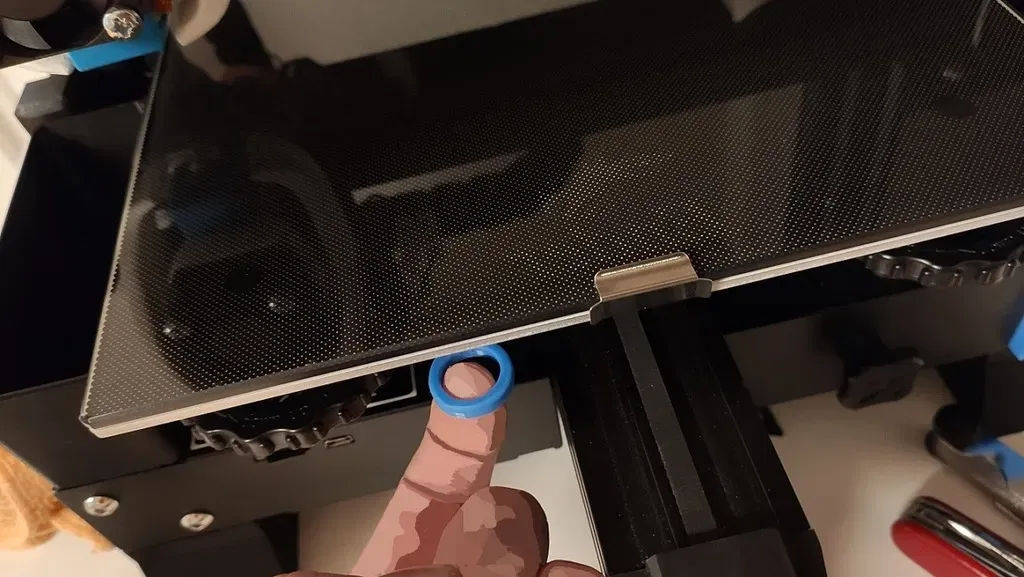

• chỉ là thứ gì đó để nắm vào cho chuyển động đẩy/kéo khi bàn nóng hơn 60°C
• có thể hơi xoay

Vậy, câu chuyện phía sau điều này là gì?

Từ quan điểm (hoặc nhu cầu) hiện tại của tôi, hầu hết các tay cầm có sẵn ở đây

• được gắn vào các ốc điều chỉnh bàn
• yêu cầu phải tháo rời và/hoặc điều chỉnh lại bàn
• cồng kềnh hoặc lớn
• chiếm nhiều không gian hoặc filament
• đôi khi khó in
• có những hạn chế khác

Đồ vật này được tạo ra để hoạt động chứ không phải để trông đẹp.

Như thường lệ, tệp SketchUp được bao gồm để bạn có thể sửa đổi nó cho nhu cầu của riêng bạn. Trục dài hơn, cạnh mượt mà hơn, thiết kế tay cầm khác, bất cứ điều gì... cứ tự nhiên :)
