Giá đỡ pin LiPo Mark III cho mô hình RC

Tác giả Eebel

Lượt tải
49
Lượt thích
13
Lượt coi
405
Bình luận
6
Tải tất cả (.zip)· 8 file · 1.017,1 KB· 1.017,1 KB

File 8 1.017,1 KB

  • LeftSide_1765715962.3mf3MF · 52,9 KB
  • BatteryTray_1765715962.3mf3MF · 30,9 KB
  • CableGuide_1765715963.3mf3MF · 62,2 KB
  • RightSide_1765715964.3mf3MF · 53 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#45660
Danh mục
DIY
Ngày đăng

Mô tả

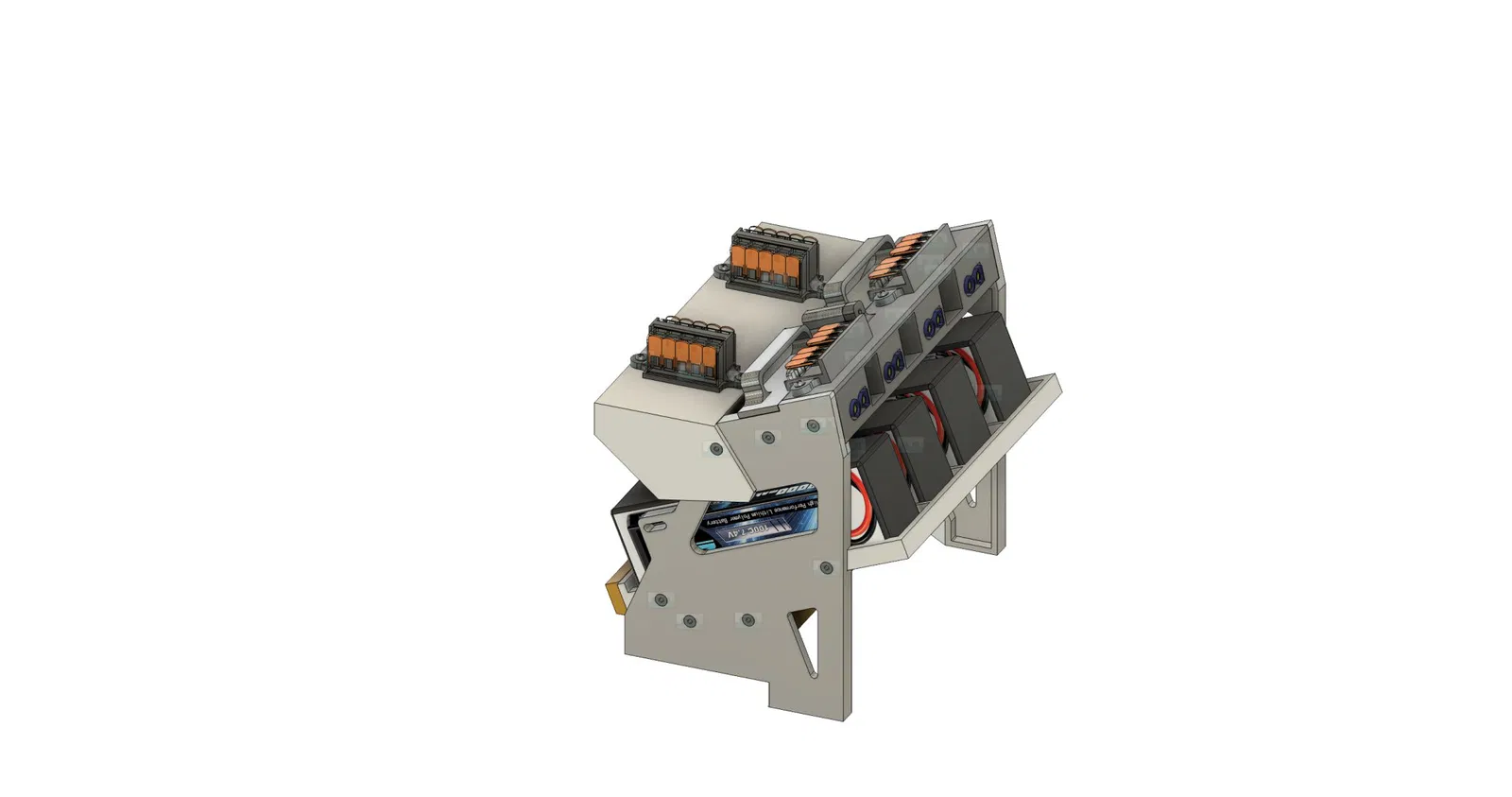

Gắn và quản lý bốn pin 5000 mAh cho một bản dựng Mark III. Tương thích với bảng điện tử Pivoting của tôi. Sử dụng các đầu nối WAGO 221-613 và WAGO 221-615 hỗ trợ dây 10AWG.

Sử dụng các vít M3x10 để gắn các đầu nối EC5 giúp việc lắp và tháo pin dễ dàng và dây được cố định tốt.

Tôi đã sử dụng pin LiPo 3S 5000mAh. Có thể lắp thêm pin 6S 5000mAh LipPo vào hai khoang bên phải.


Có một danh sách vật tư cho các bộ phận để lắp ráp.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfpdf
Số file mô hình
8
Tổng dung lượng
1.017,1 KB
File lớn nhất
585,9 KB
