Bảng điều khiển trước cho biến tần DC sang AC 1KW
Bảng điều khiển phía trước tùy chỉnh lưu trữ kết hợp các kết nối, mét và điều khiển cho biến tần mới của tôi.
Mô tả

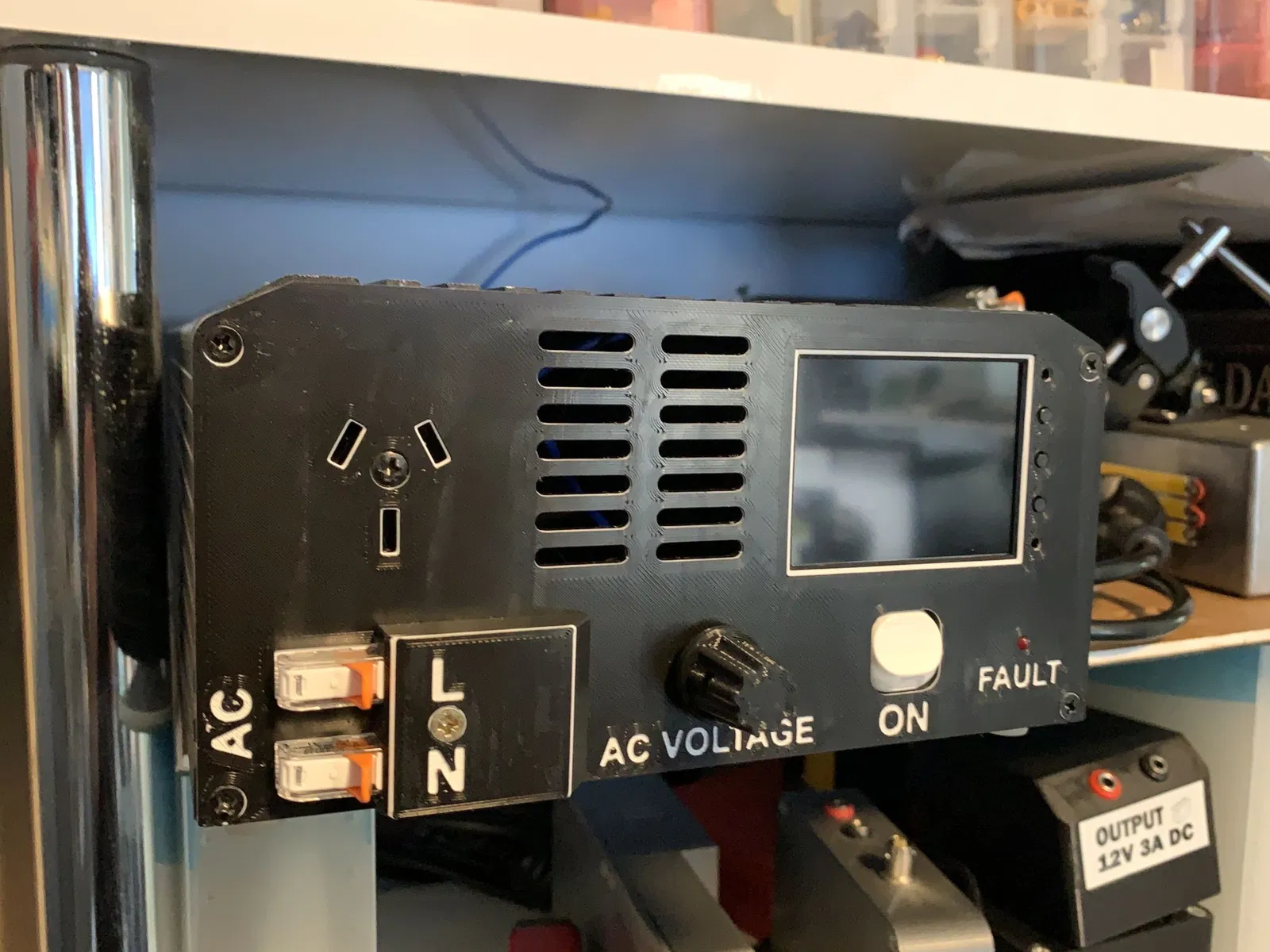

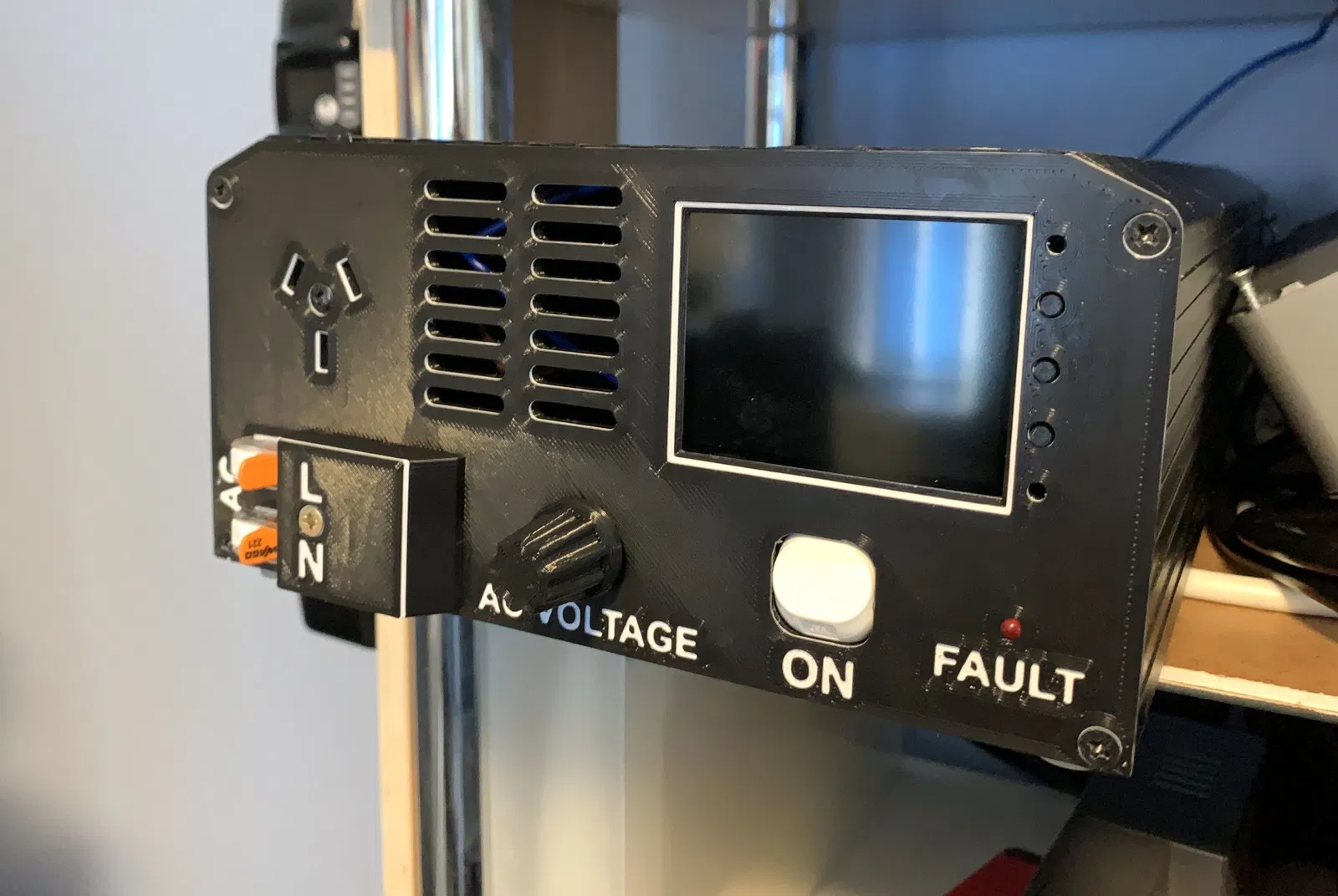

Tôi đã tái sử dụng một vỏ inverter DC sang AC để chứa inverter DC sang AC 1KW của mình. Để hoàn thiện vỏ, tôi đã thiết kế một bảng điều khiển tùy chỉnh. Bảng điều khiển tùy chỉnh chứa sự kết hợp độc đáo của các kết nối, đồng hồ và điều khiển mà inverter mới của tôi đã cho phép.

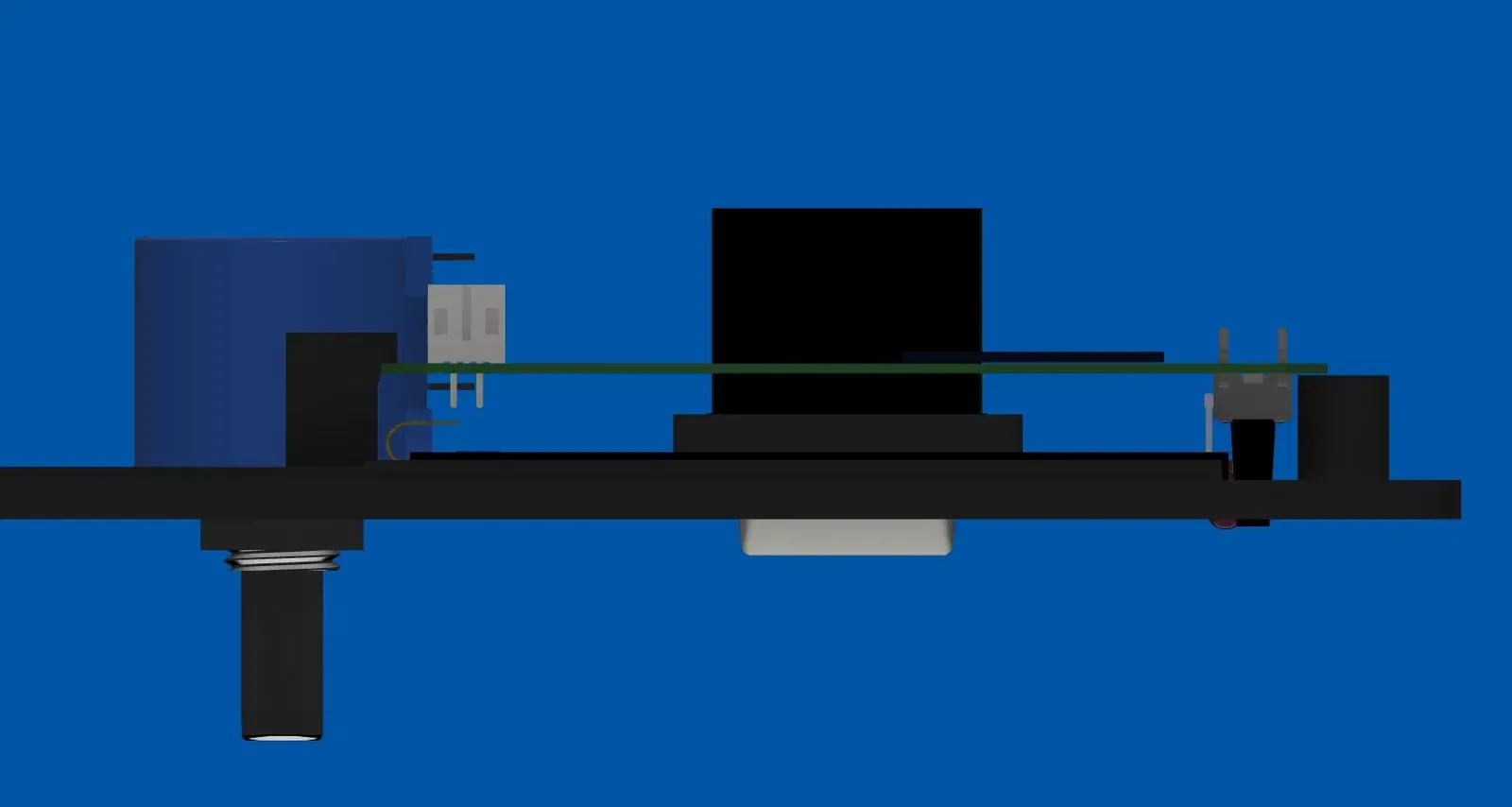

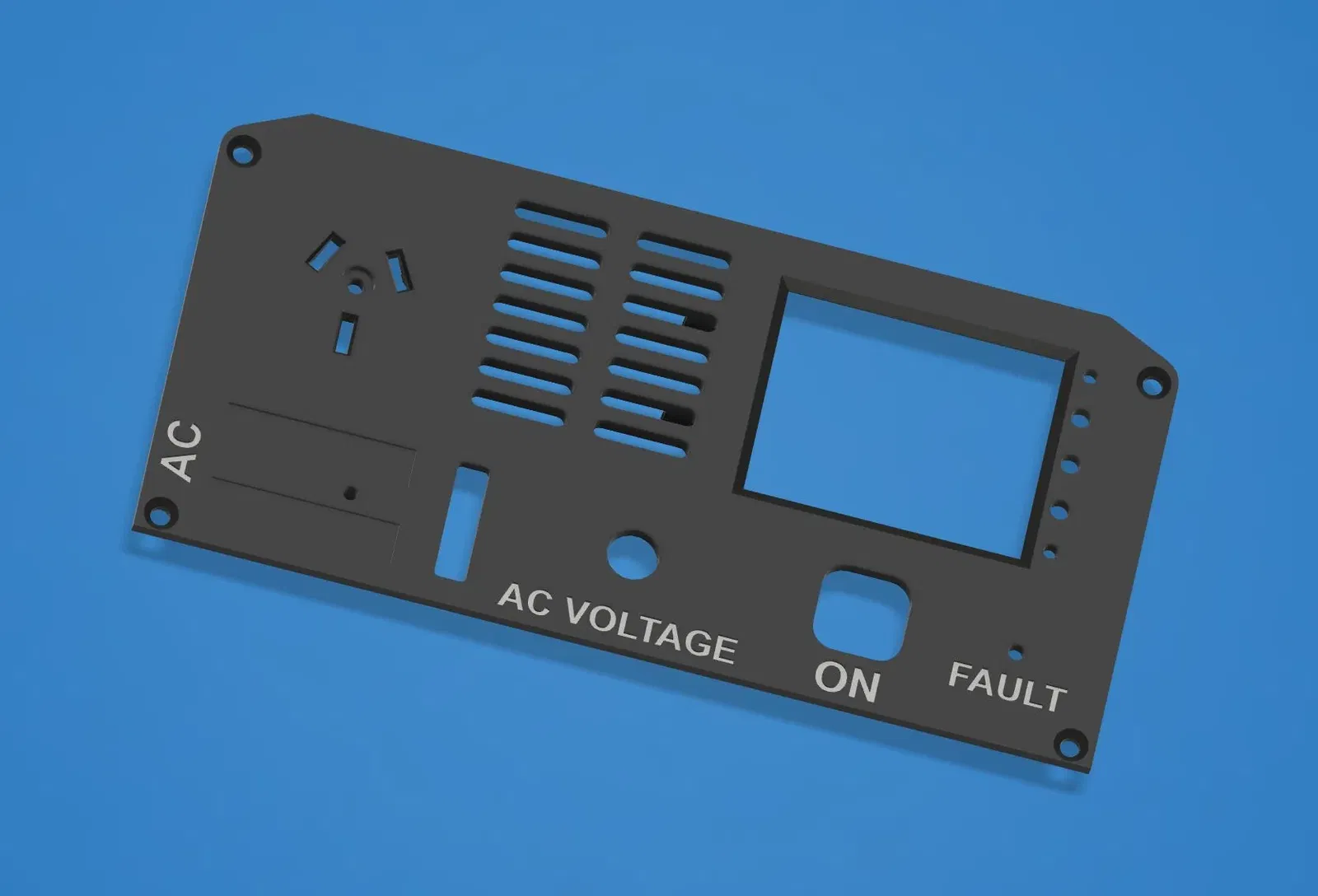

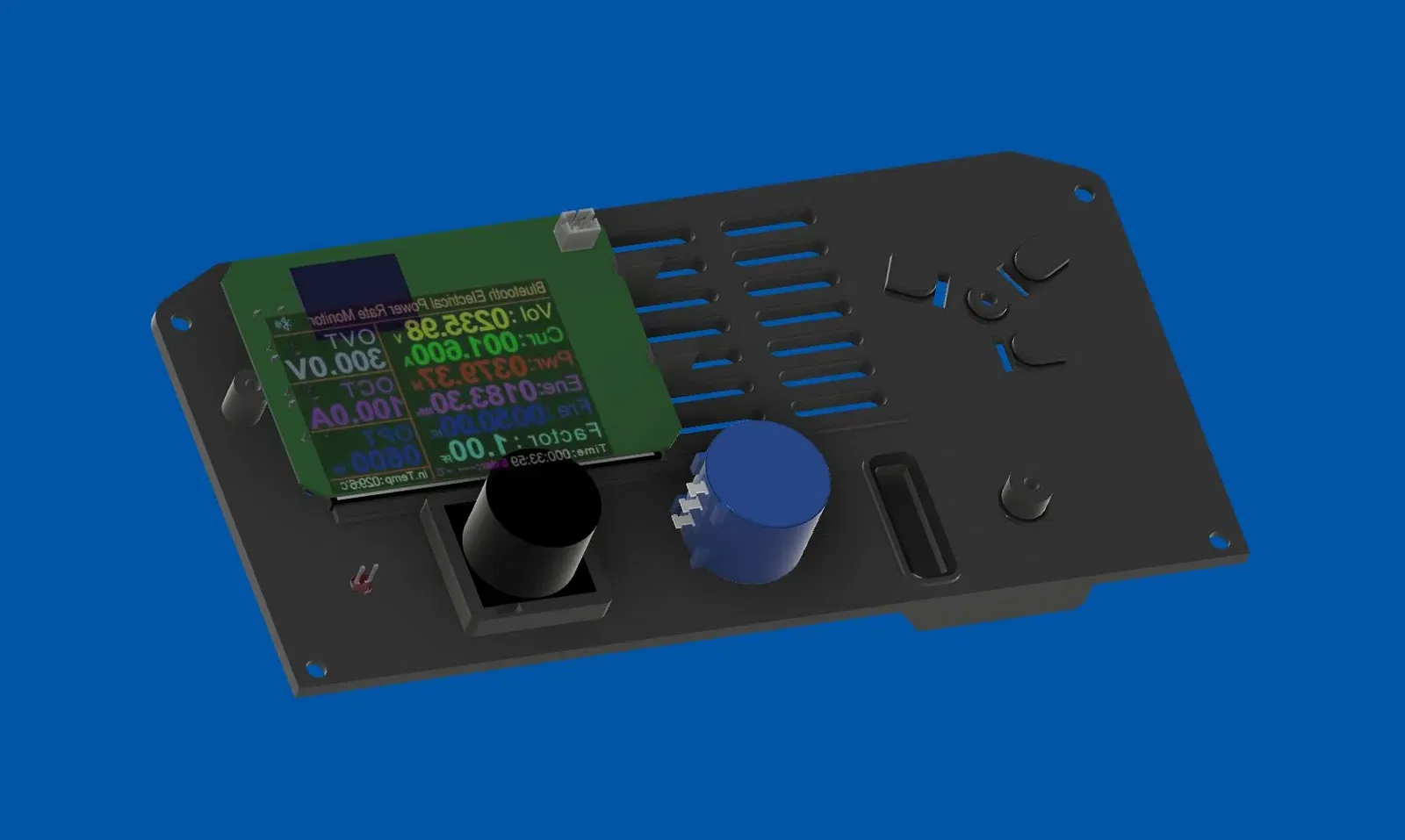

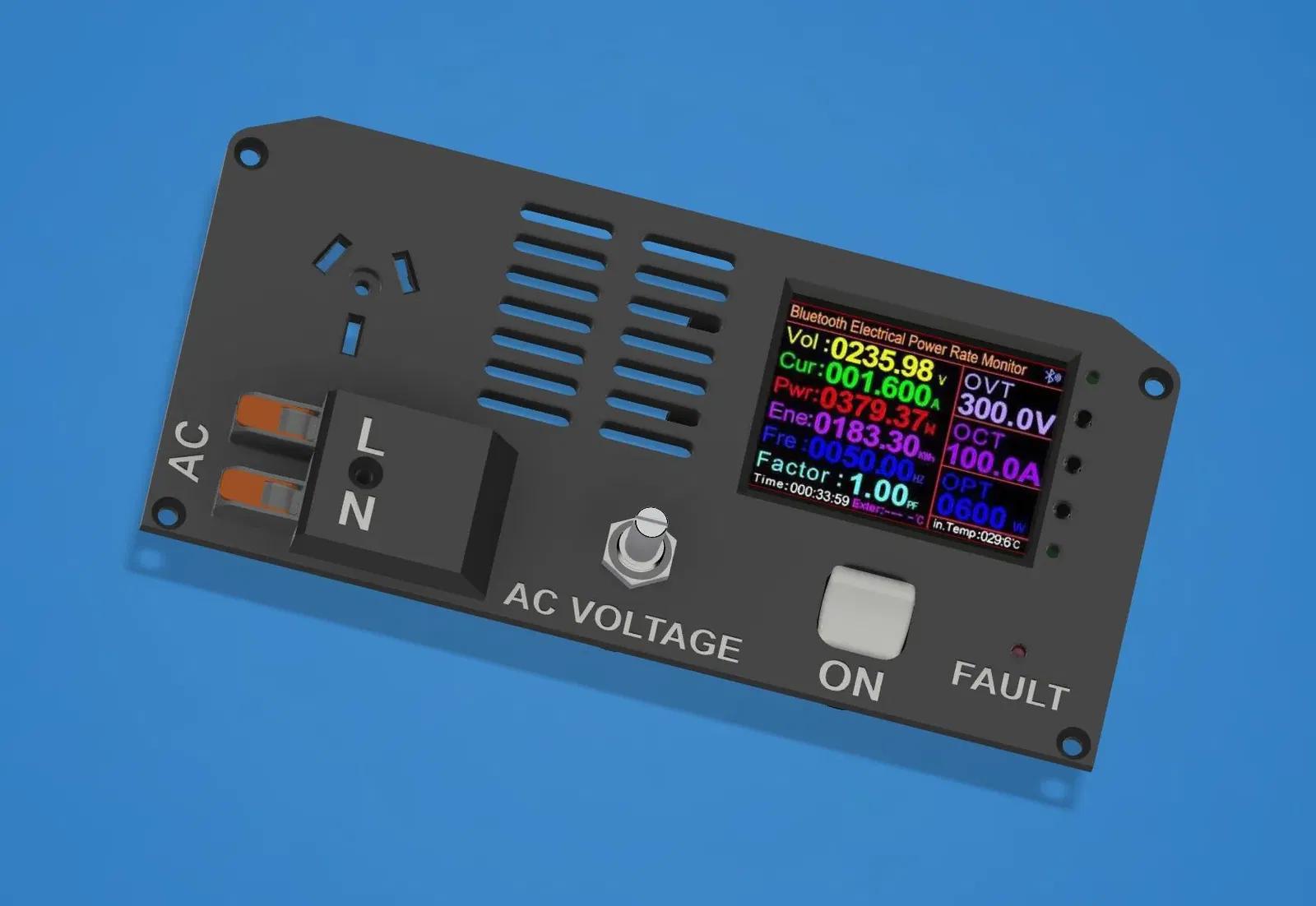

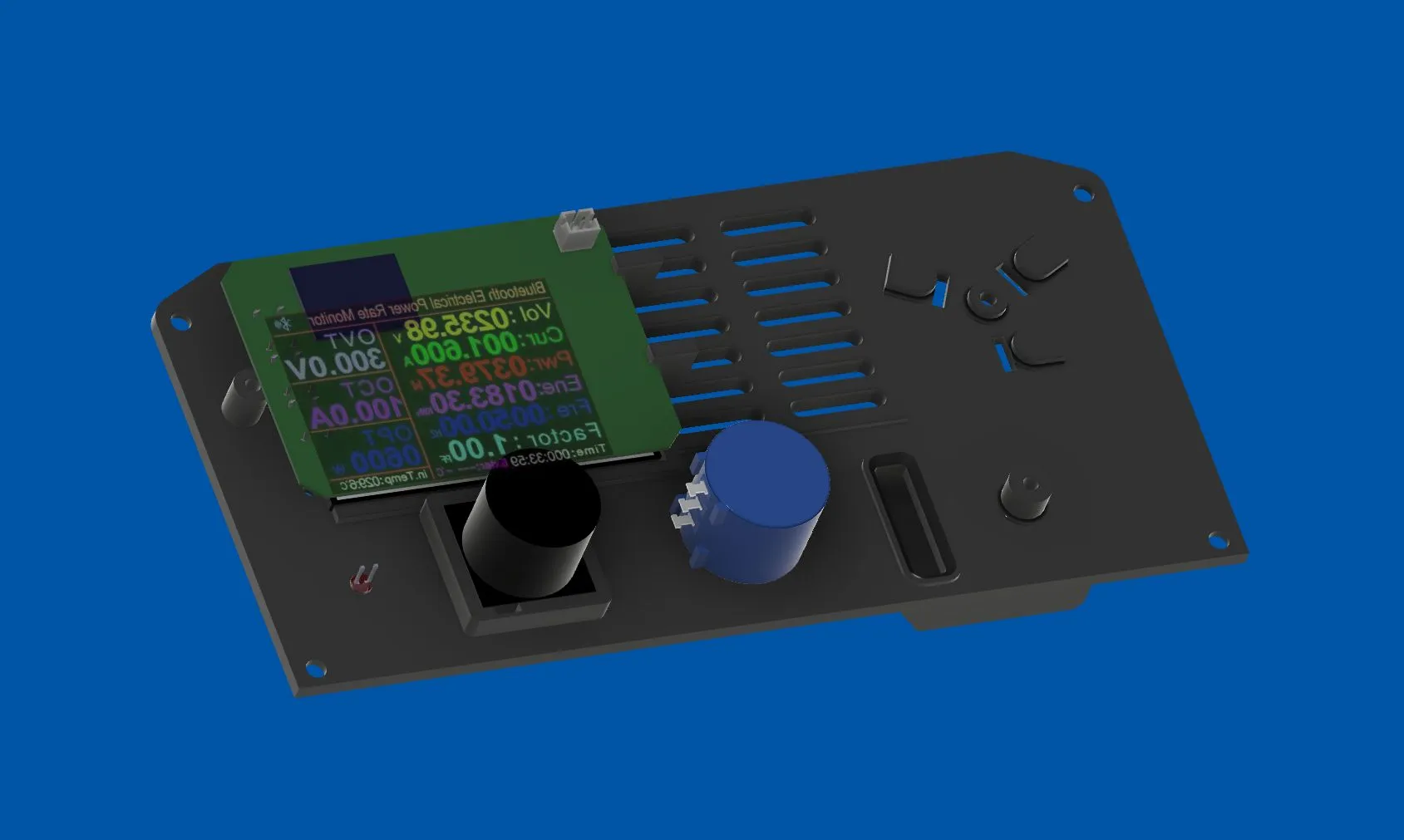

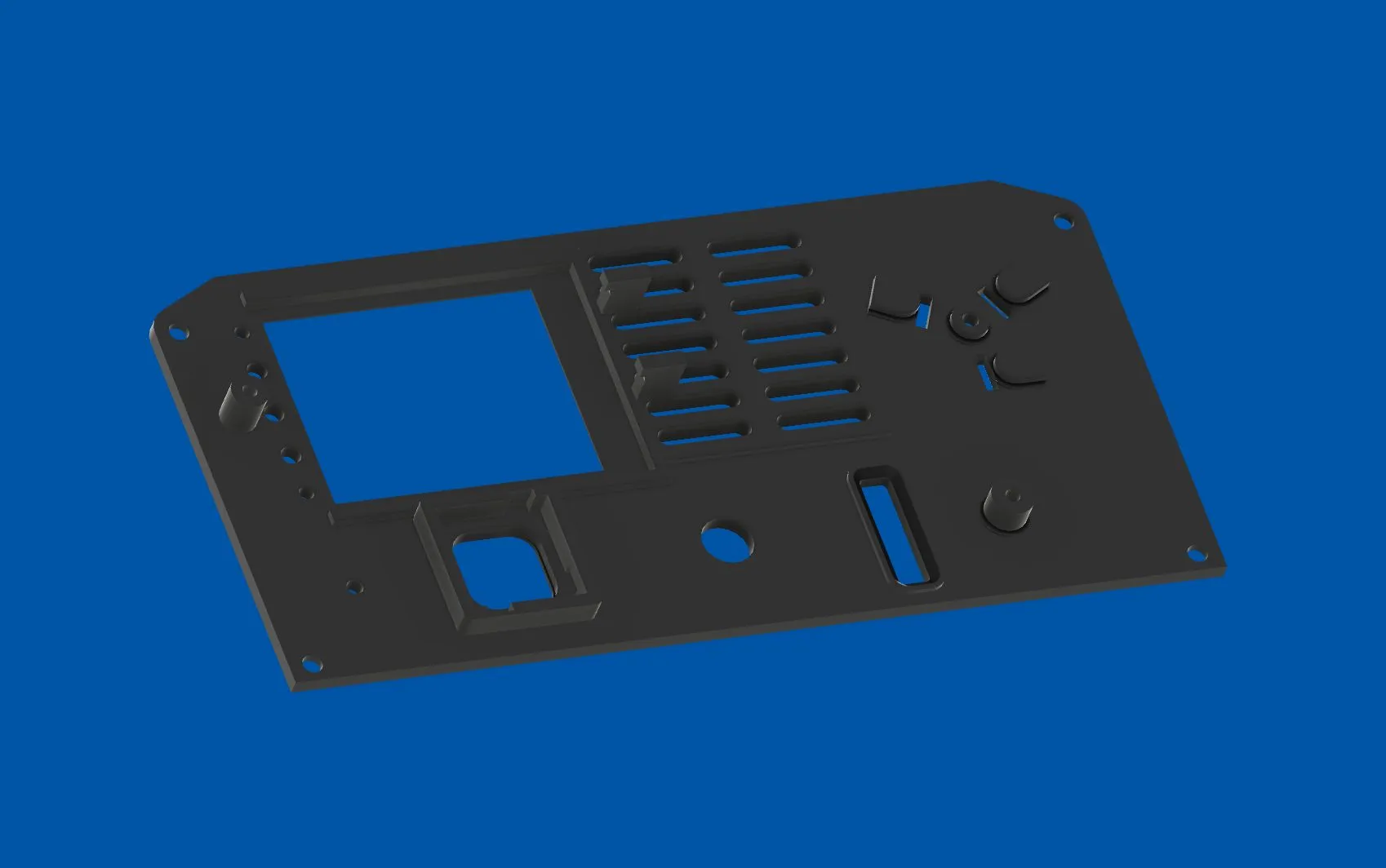

Bảng điều khiển có kích thước cơ bản là 18x87mm và chứa một đồng hồ năng lượng Atorch AT24CBT, các đầu nối AC (Wago 221-2411), một ổ cắm điện Úc, công tắc nguồn và một núm đa vòng để đặt mức điện áp đầu ra AC.
In của tôi được làm bằng vật liệu eSUN PLA Plus 1.75mm màu đen và trắng, với chiều cao lớp 0.2mm và 15% độ đặc trên máy in PRUSA I3 MK3S. Không cần hỗ trợ in.
Tôi hy vọng bạn cũng thấy bản in này hữu ích.
