Núm điều chỉnh potentiometer hình vuông 6mm

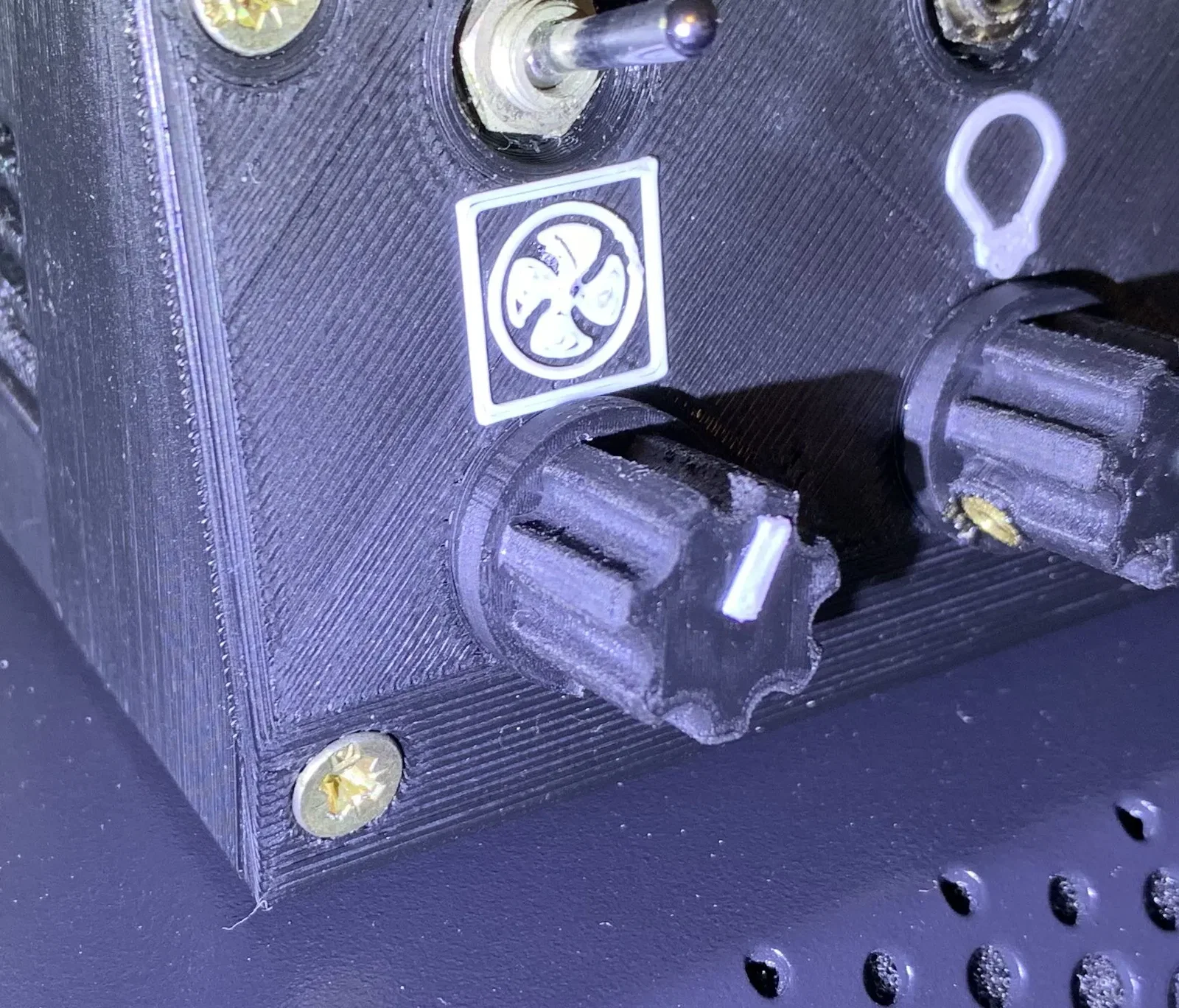

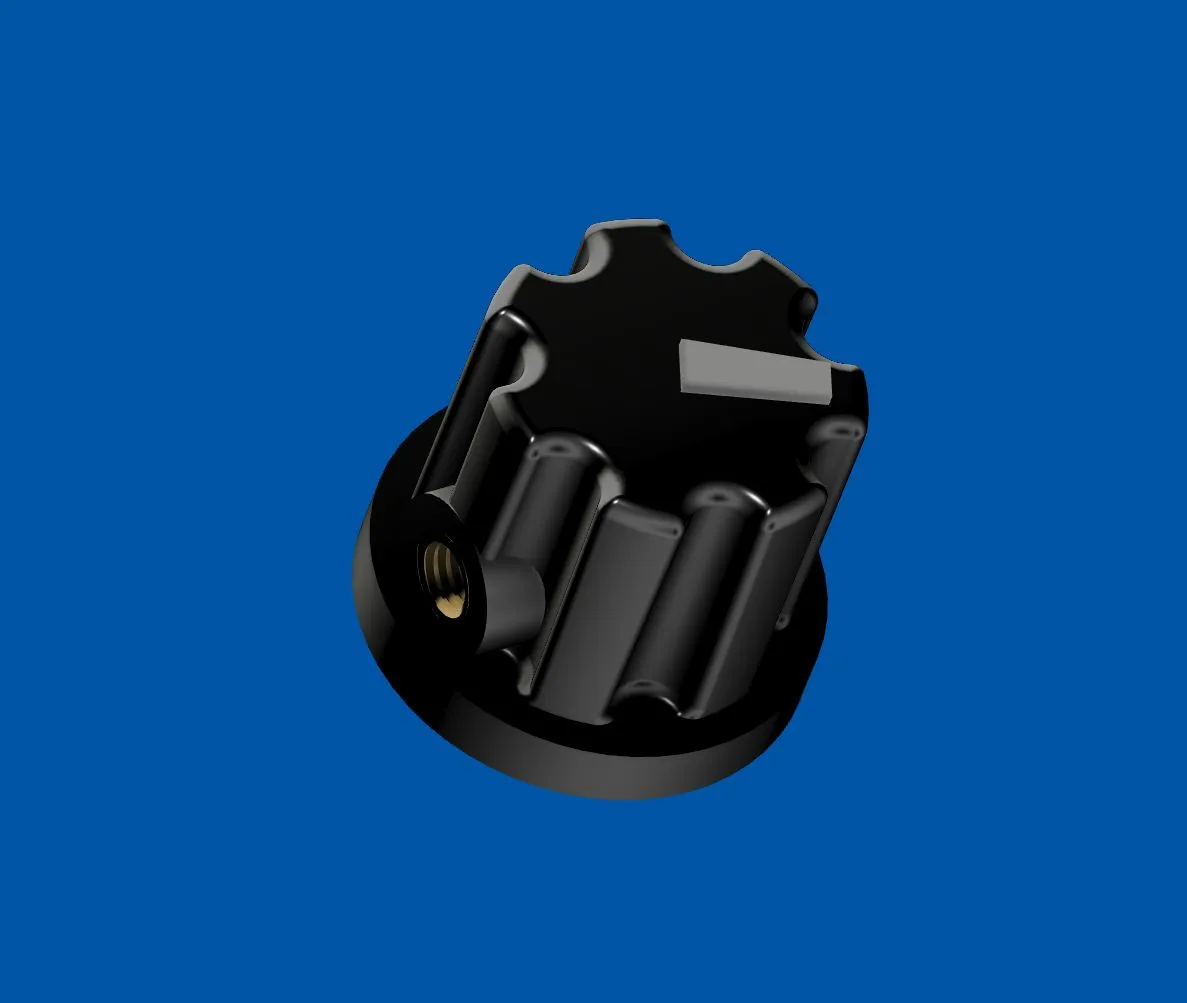

Tôi dường như không bao giờ có núm điều chỉnh phù hợp cho công việc ngay trong tay. Tôi có thể giữ một kho dự trữ các núm thú vị, nhưng điều đó tốn không gian. Thay vào đó, tôi thiết kế tùy chỉnh các núm khi cần. Đây là một trong những thiết kế in núm 3D của tôi với hình dạng vuông. Núm được thiết kế để phù hợp với trục potentiometer 6mm. Núm có đáy 12mm và chiều cao 14mm, không bao gồm dấu chỉ thị.

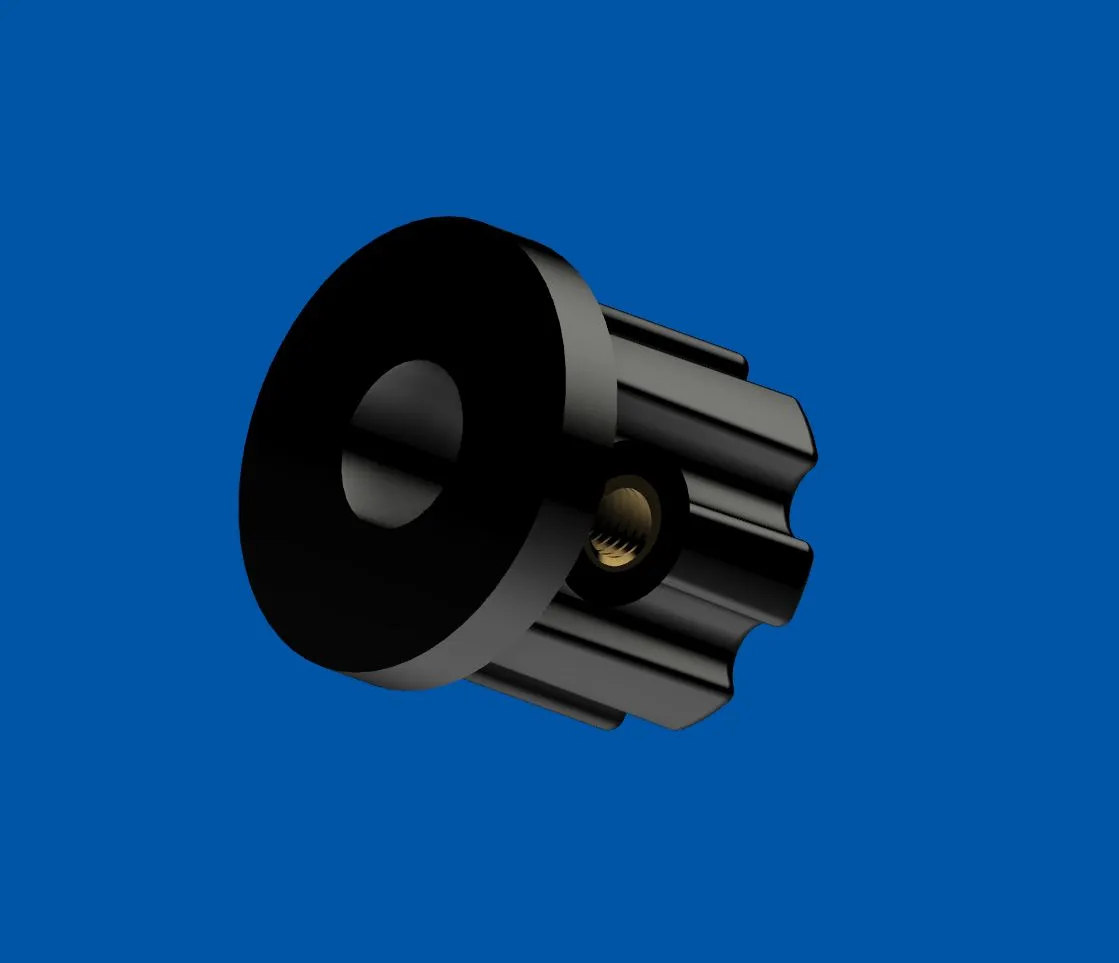

Núm được giữ cố định bằng một chèn đồng M3 có ren, dài 4mm. Cẩn thận lắp chèn đồng với một nguồn nhiệt như mỏ hàn.

Để làm cho kết quả in thú vị hơn, tôi thực hiện một lần đổi màu filament gần cuối để văn bản nổi được in bằng một màu khác và làm cho nó dễ thấy hơn. Việc đổi màu filament được thiết lập trong phần mềm cắt của bạn. Thiết lập màu filament rất dễ dàng trong eSlicer, có thể các phần mềm cắt khác cũng vậy.

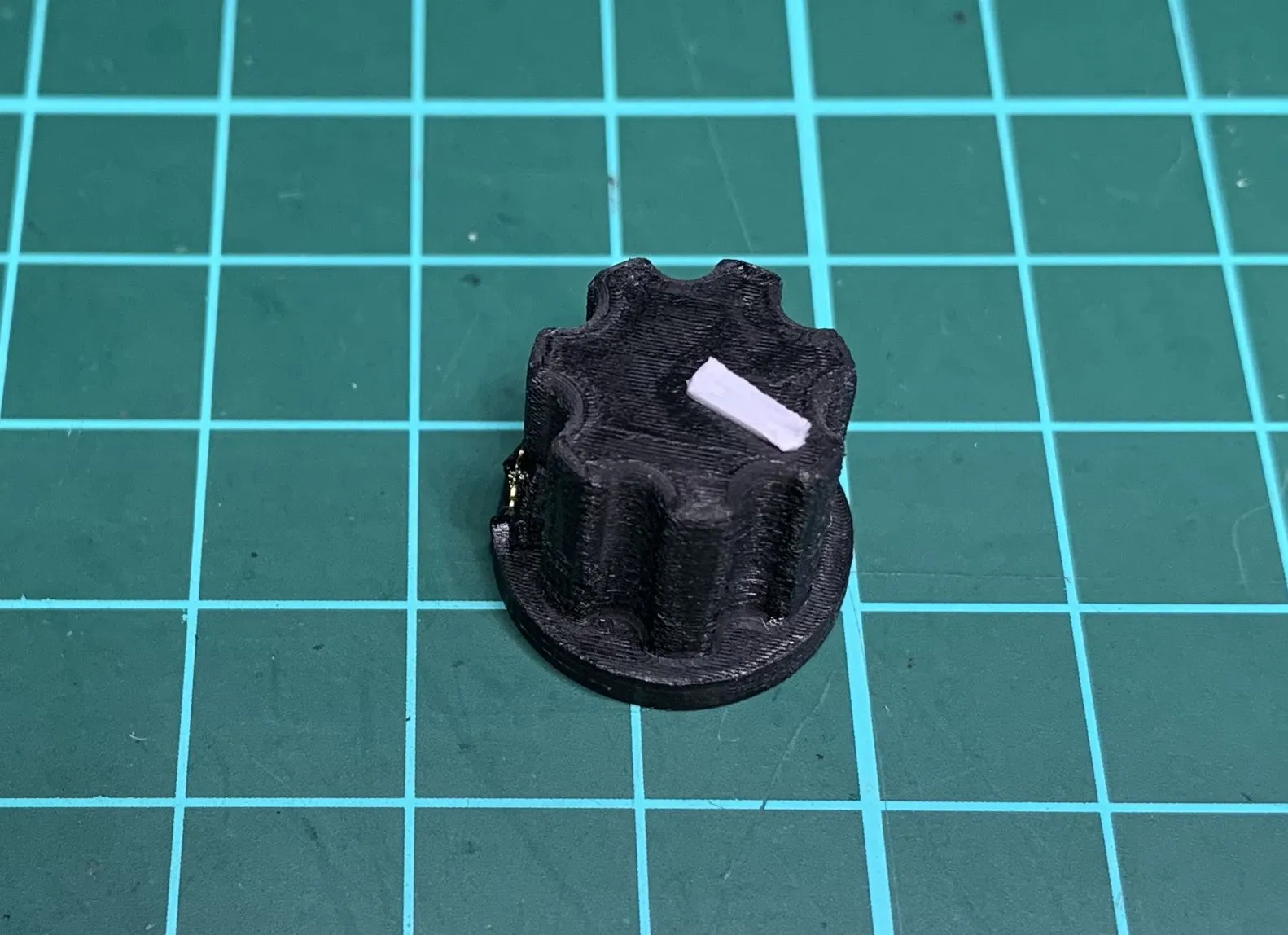

Bản in của tôi được làm bằng filament PETG 1.75mm Aurarum màu đen và trắng, với độ cao lớp 0.05mm và 15% độ đầy trên máy in PRUSA I3 MK3S. Núm được hoàn thiện với tính năng "ủi" của Prusaslicer để làm mịn bề mặt.

Tôi hy vọng rằng bạn cũng có thể thấy bản in này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí một mẹo để giữ cho tôi hứng thú làm nhiều bản vẽ như thế này hơn.

Hướng dẫn in

Để làm cho kết quả in thú vị hơn, tôi thực hiện một lần đổi màu filament gần cuối để văn bản nổi được in bằng một màu khác và làm cho nó dễ thấy hơn. Việc đổi màu filament được thiết lập trong phần mềm cắt của bạn. Thiết lập màu filament rất dễ dàng trong eSlicer, có thể các phần mềm cắt khác cũng vậy.

Bản in của tôi được làm bằng filament PETG 1.75mm Aurarum màu đen và trắng, với độ cao lớp 0.05mm và 15% độ đầy trên máy in PRUSA I3 MK3S. Núm được hoàn thiện với tính năng "ủi" của Prusaslicer để làm mịn bề mặt.
