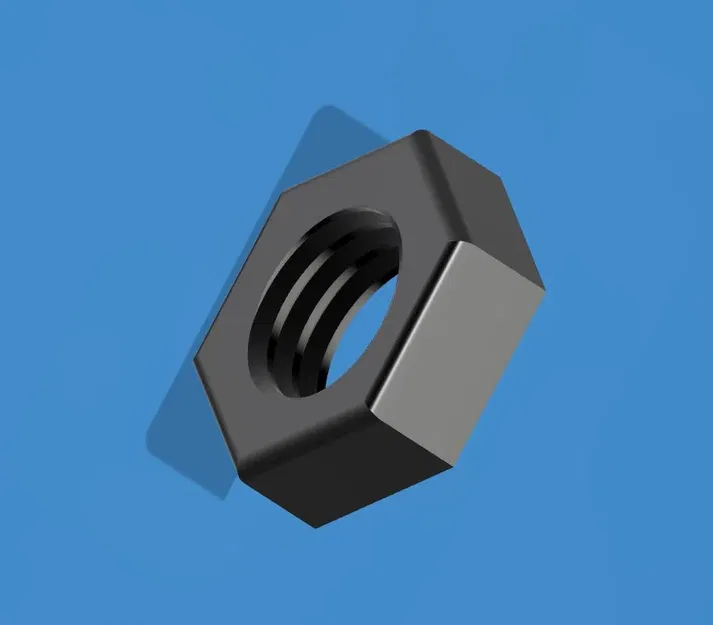

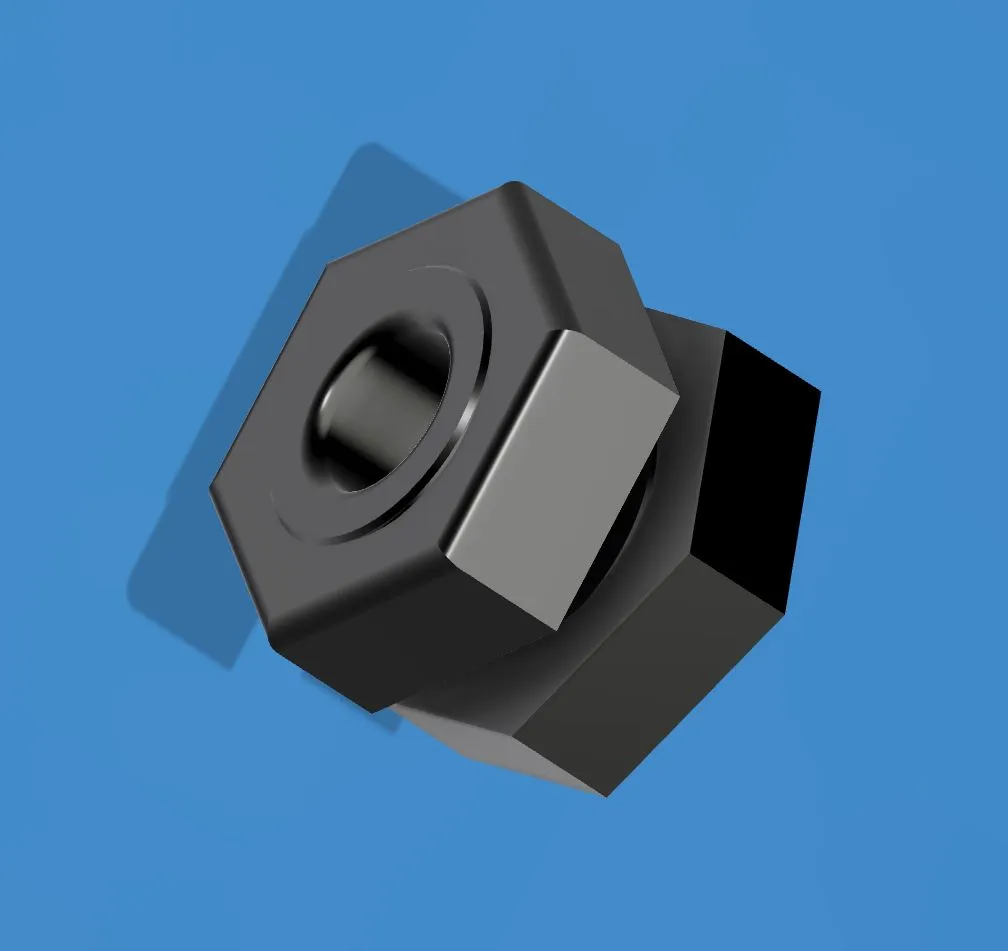

Bu lông rỗng và đai ốc M12 với lỗ khoét 6.8mm

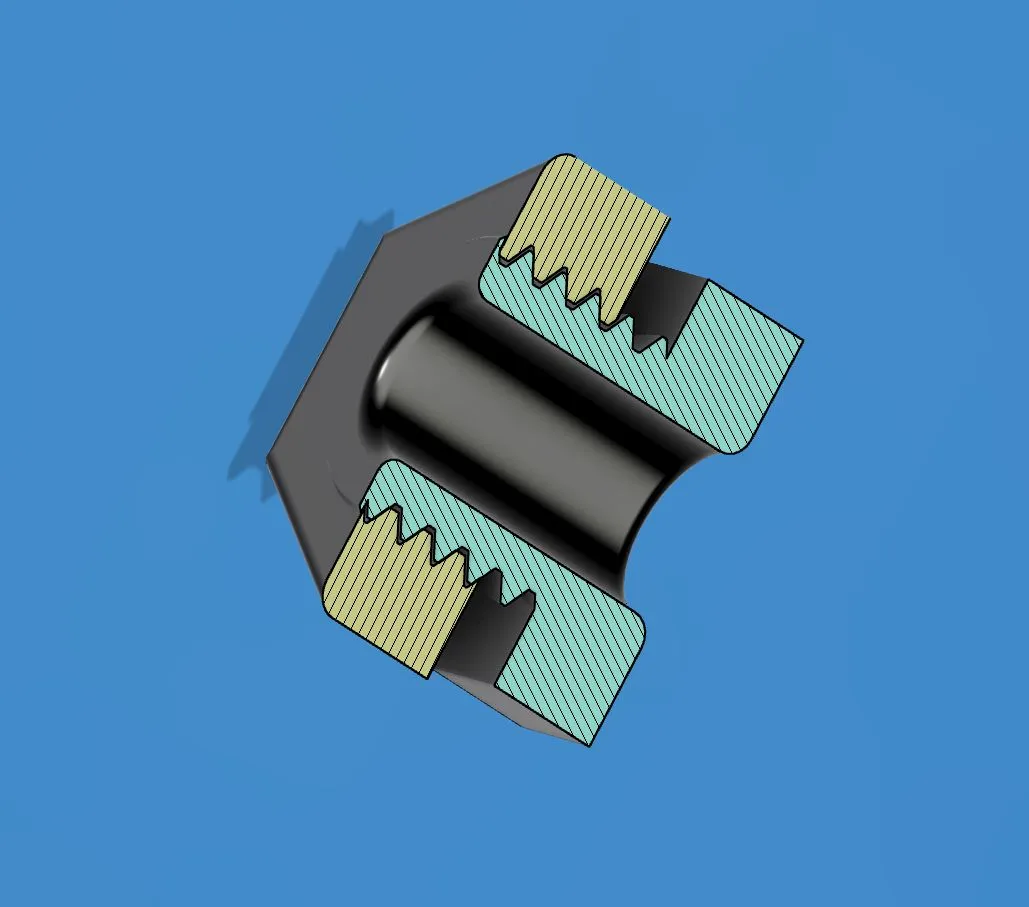

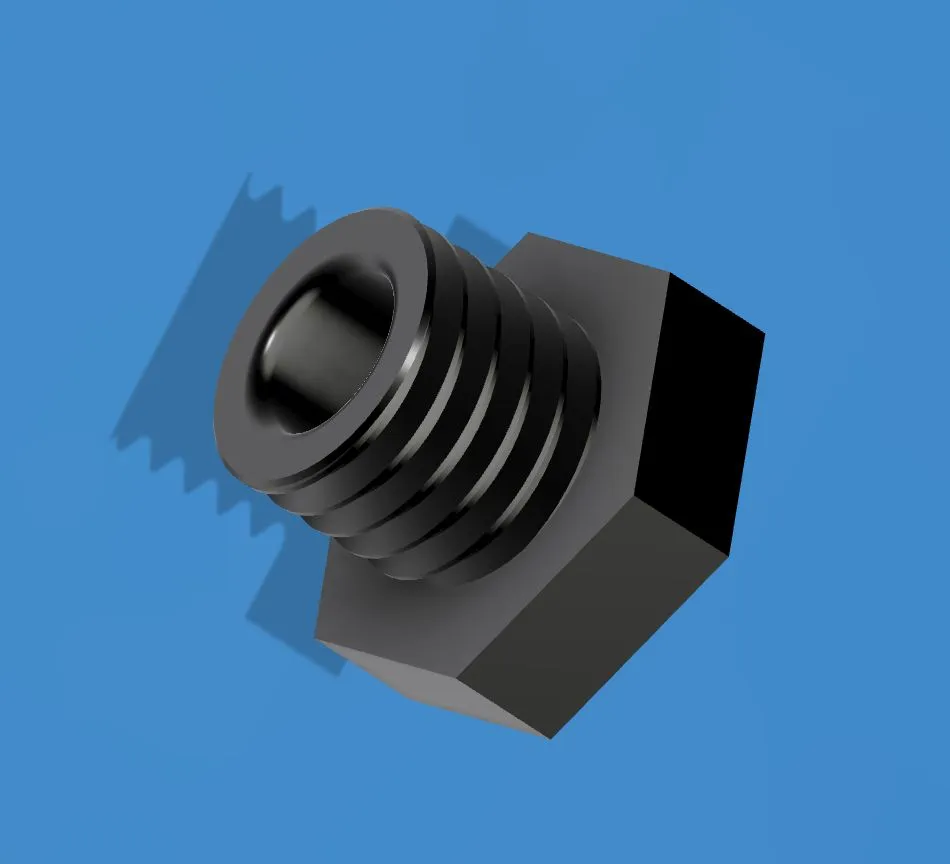

Đây là một thiết kế bu lông M12 và đai ốc tương ứng với một tính năng bổ sung, nó có một lỗ rỗng có kích thước 6.8mm. Ren có bước 1.75mm. Điều này có thể được sử dụng để dẫn 3D 1.75mm filament qua nó.

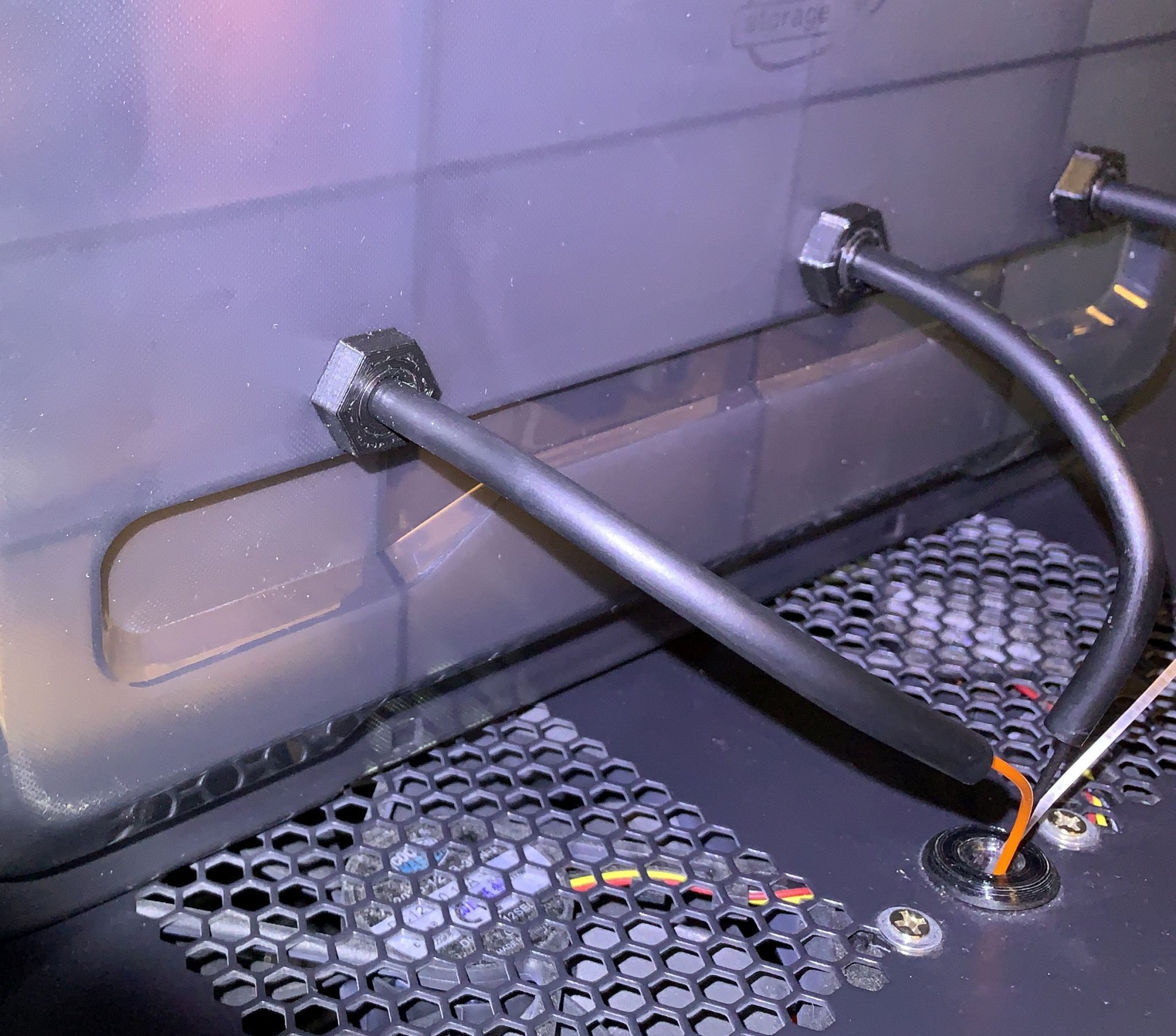

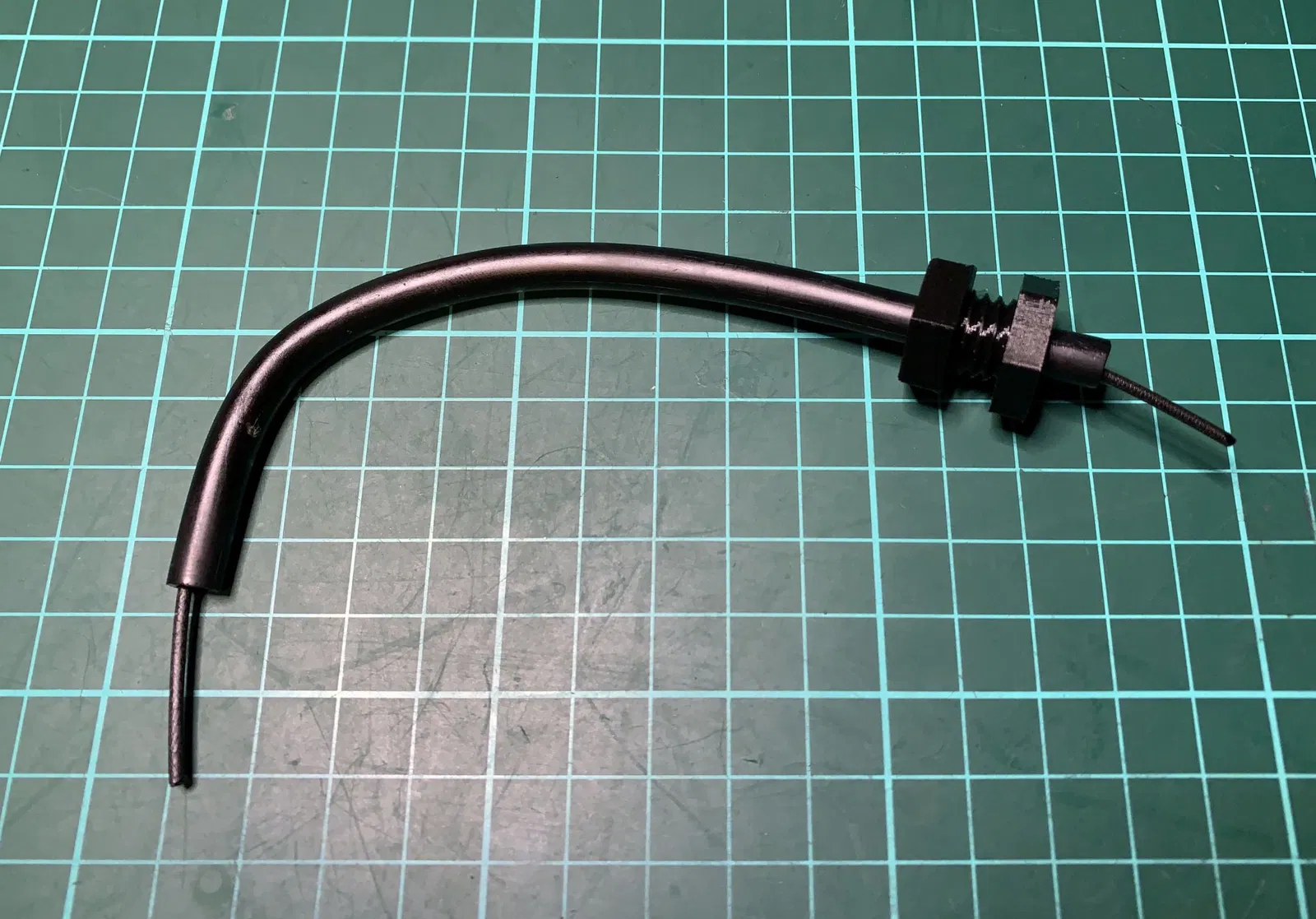

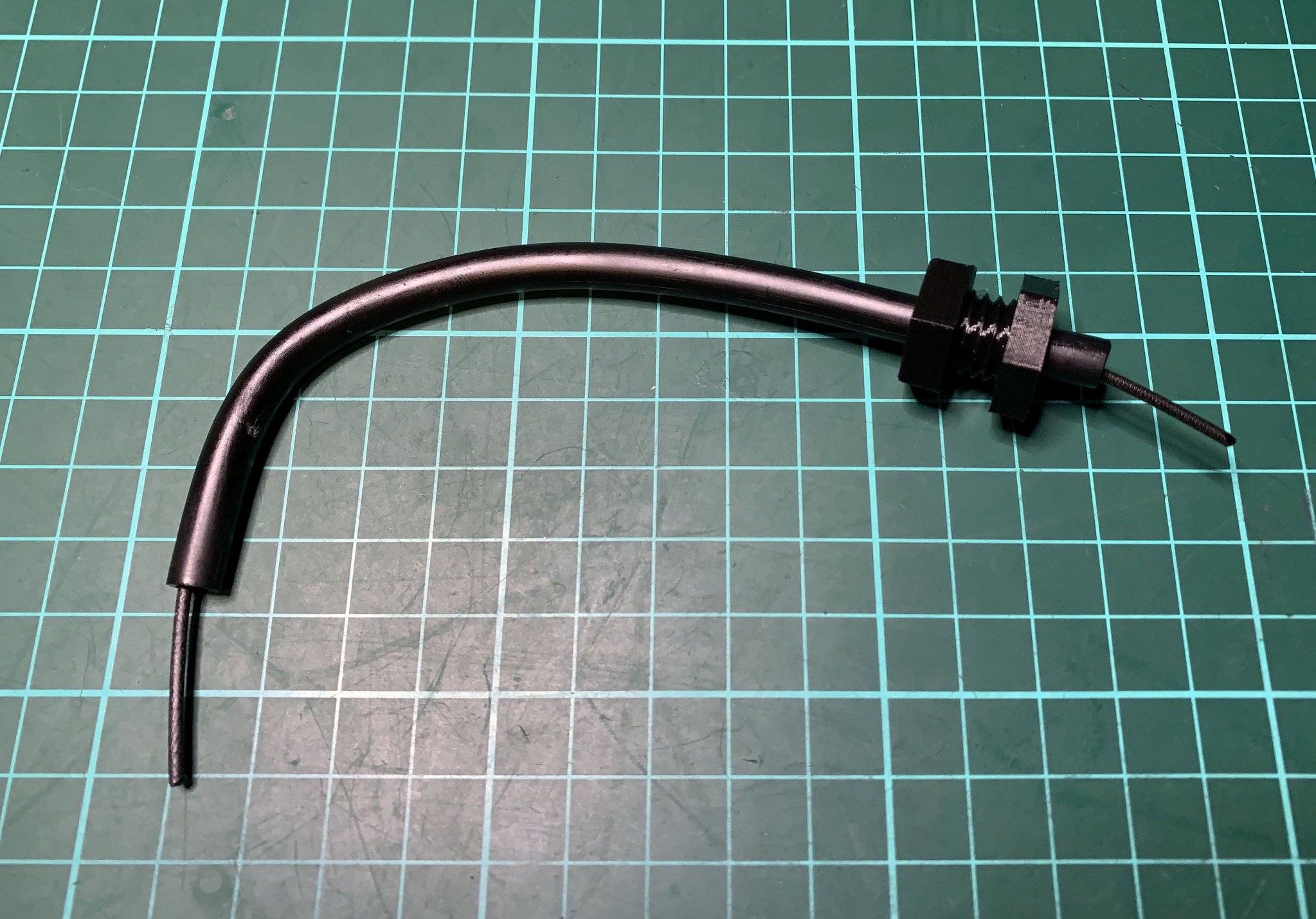

Lỗ rỗng được thiết kế để chấp nhận một ống tưới nhỏ, đường kính ngoài là 6.75mm. Ống tưới có đường kính trong là 4.00mm. Với nhiệt, ống tưới có thể được định hình. Tôi đã định hình ống tưới để hoạt động như một hướng dẫn filament 3D. Xem ảnh.

Các bu lông và đai ốc M12 in 3D cần một chút chú ý để cải thiện các ren bu lông của chúng. Bạn có thể đơn giản sử dụng một đai ốc và bu lông M6 kim loại cho mục đích này; thậm chí tốt hơn nếu bạn có một bộ đục và khuôn M6 để hoàn thiện chúng.

Các đai ốc và bu lông in 3D này chỉ nên được siết chặt bằng tay. Cẩn thận! Siết chặt quá mức đai ốc sẽ làm gãy bu lông khỏi đầu của nó.

Đây là thiết kế 3D của tôi. Thiết kế của tôi có thể phù hợp với nhu cầu của bạn.

Bản in của tôi được làm bằng filament PETG 1.75mm Aurarum màu đen, với chiều cao lớp 0.2mm và 15% độ đặc trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng thấy thiết kế này hữu ích.
