Hộp đấu nối điện hai dây tùy chỉnh

Tôi cần lắp đặt một số thiết bị chiếu sáng. Việc đấu dây đơn giản thông qua các khối vít. Thay vì sử dụng các khối đầu nối được thiết kế riêng (mà tôi không có sẵn), tôi đã thiết kế và in một vài hộp khối đầu nối vít tùy chỉnh. Hộp này phục vụ mục đích giữ cho chúng an toàn về điện khỏi môi trường xung quanh.

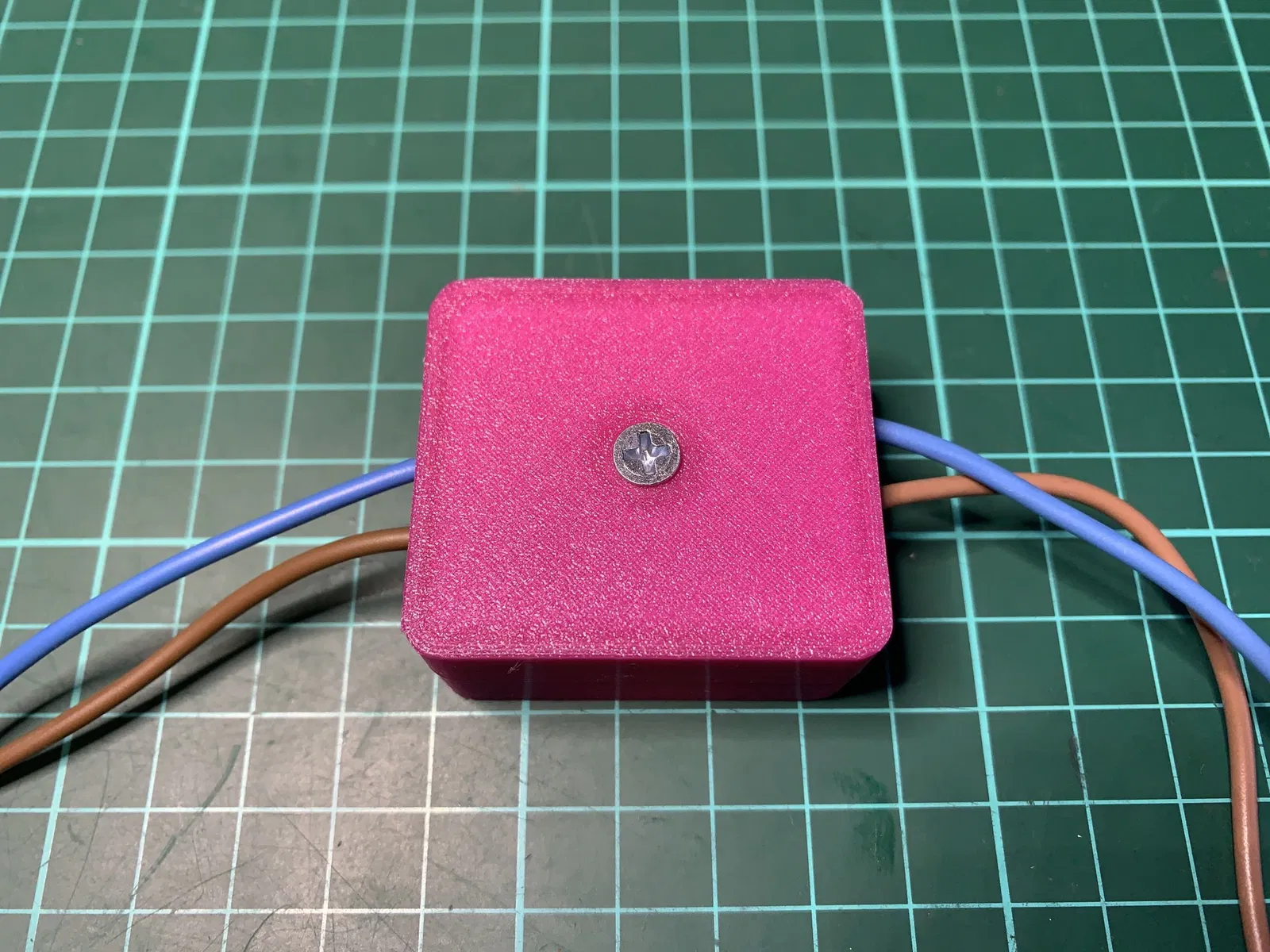

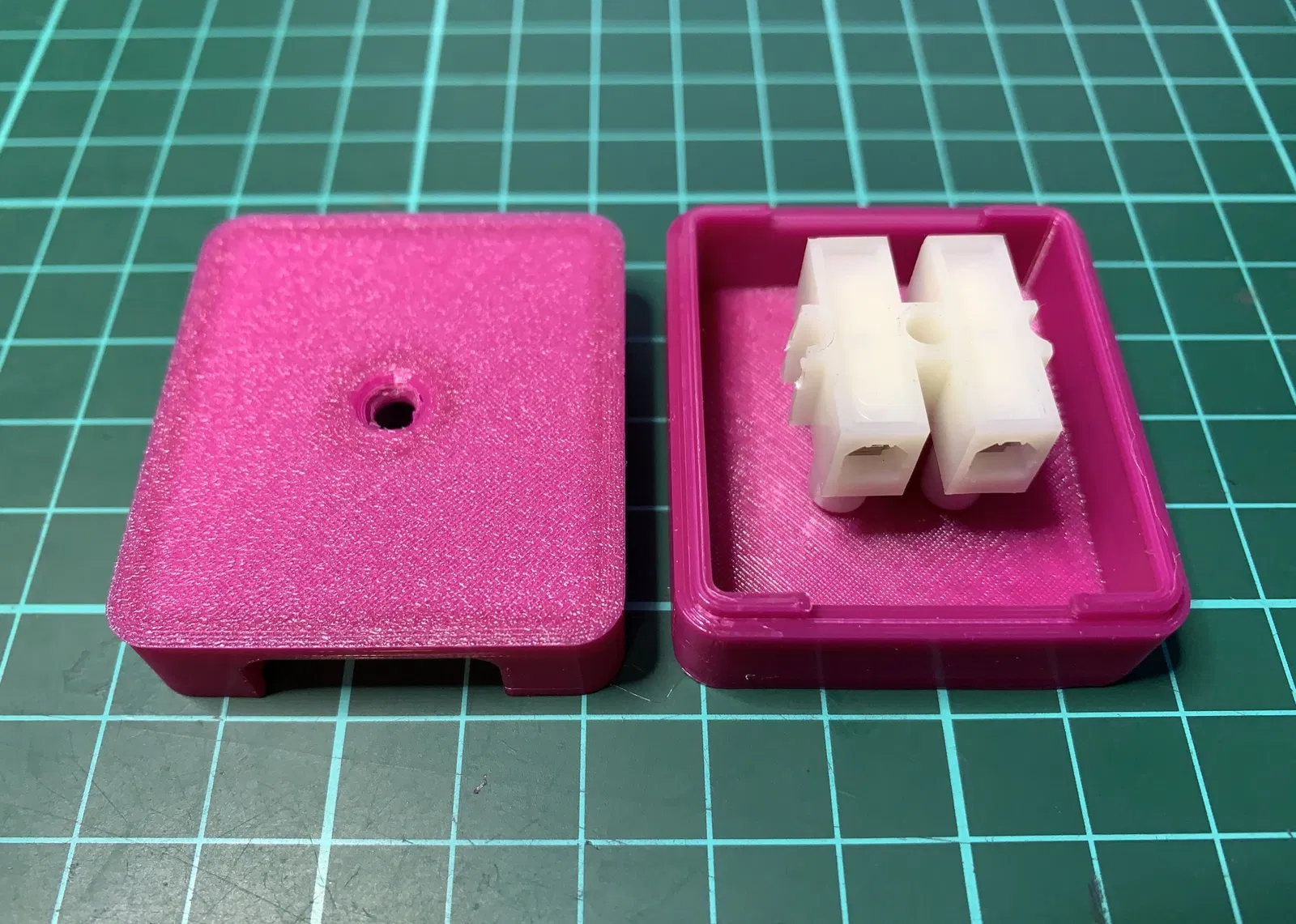

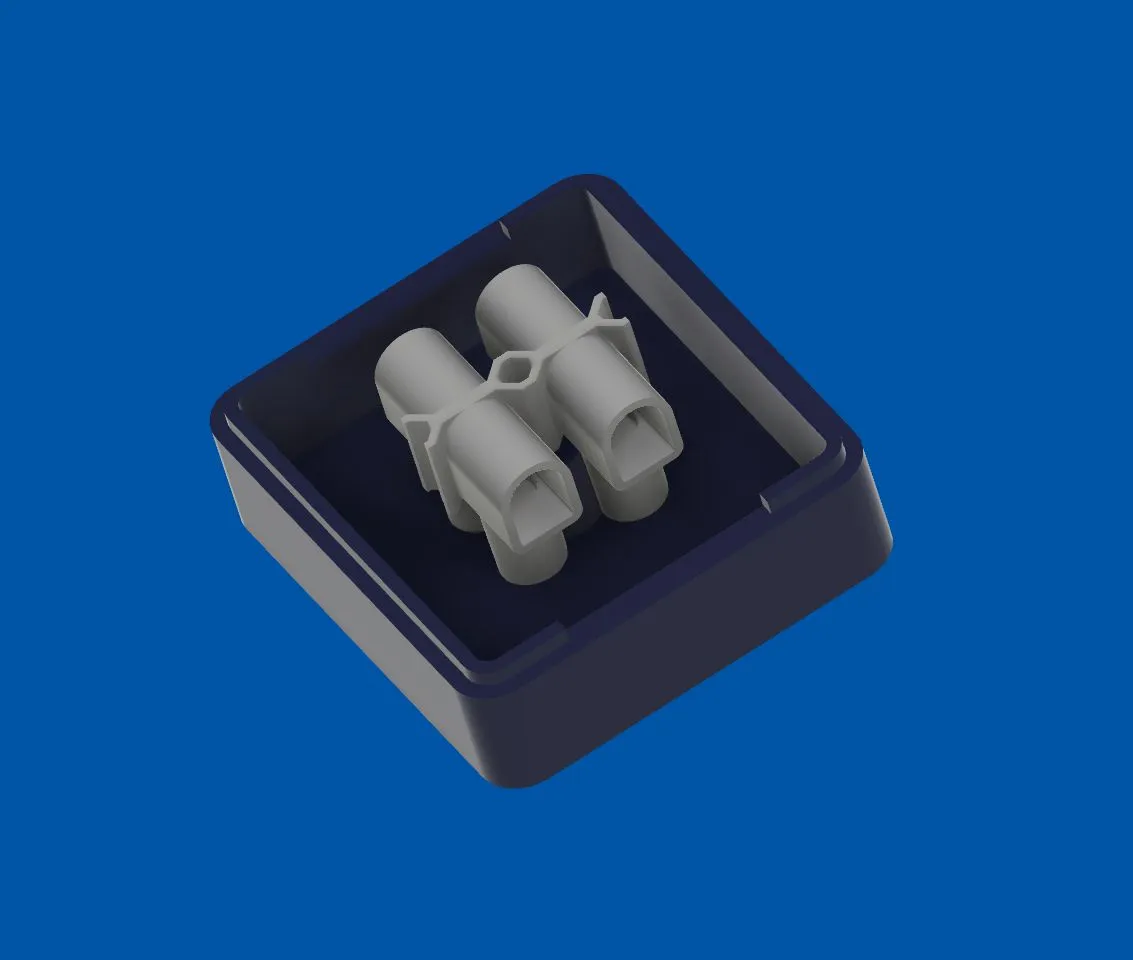

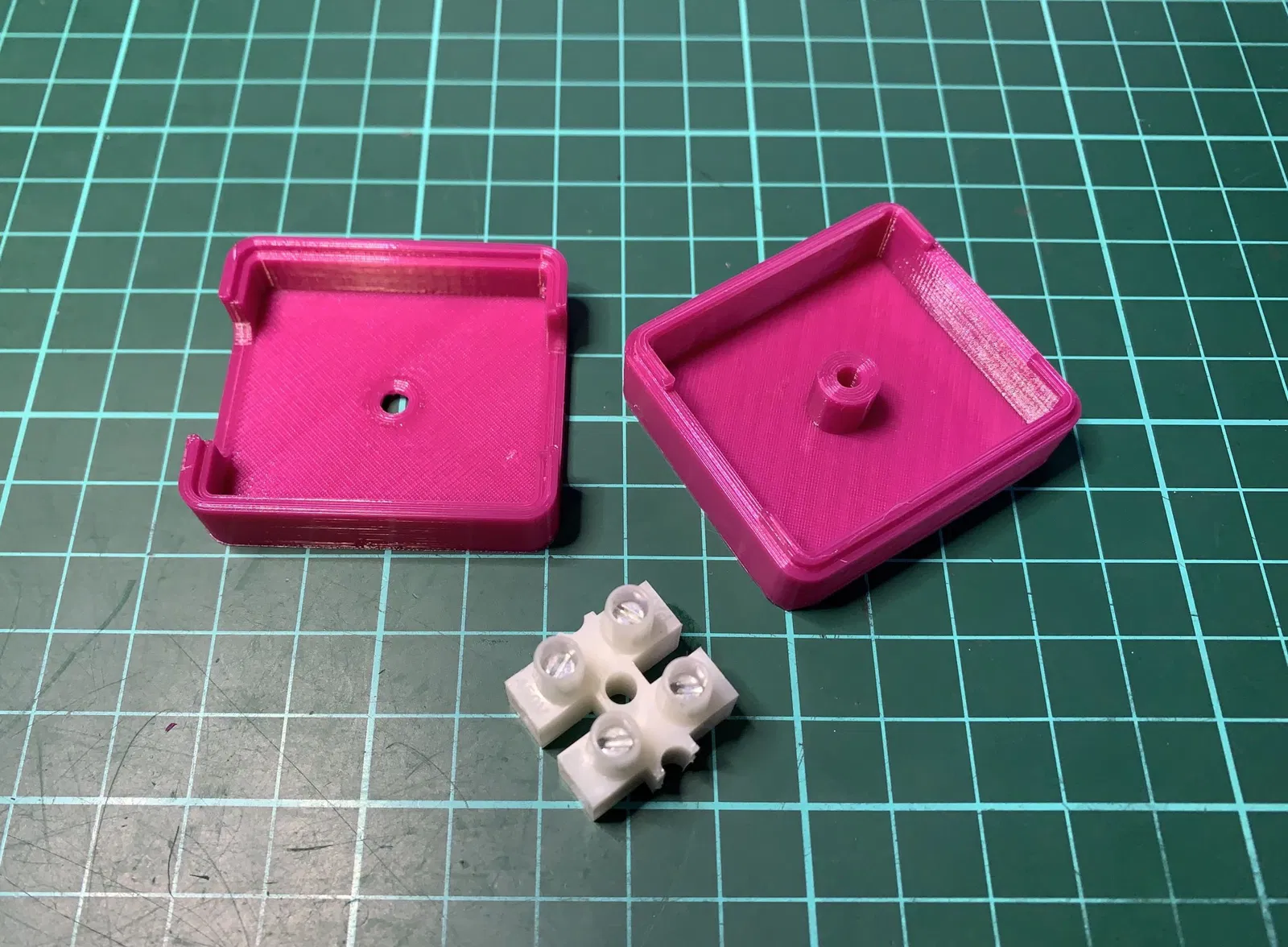

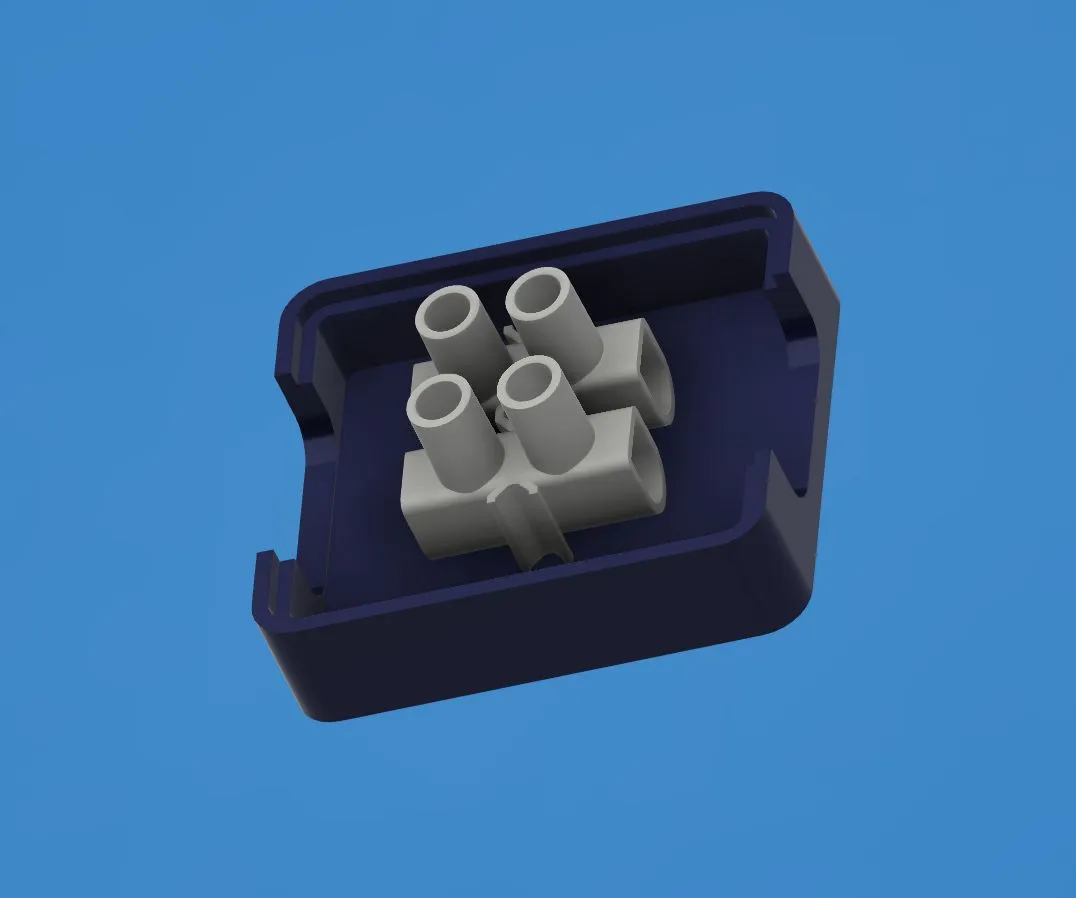

Thiết kế hộp bao gồm hai nửa. Có các lỗ cắt để một cặp dây điện cấp nguồn đi từ hai bên của hộp. Hộp được thiết kế để làm việc với một khối vít tiêu chuẩn 20mm. Vỏ được lắp đặt dự định để lại lỏng trong không gian làm việc (ahhh!) hoặc có thể được gắn chặt bằng băng dính hai mặt vào xà gồ gần nhất.

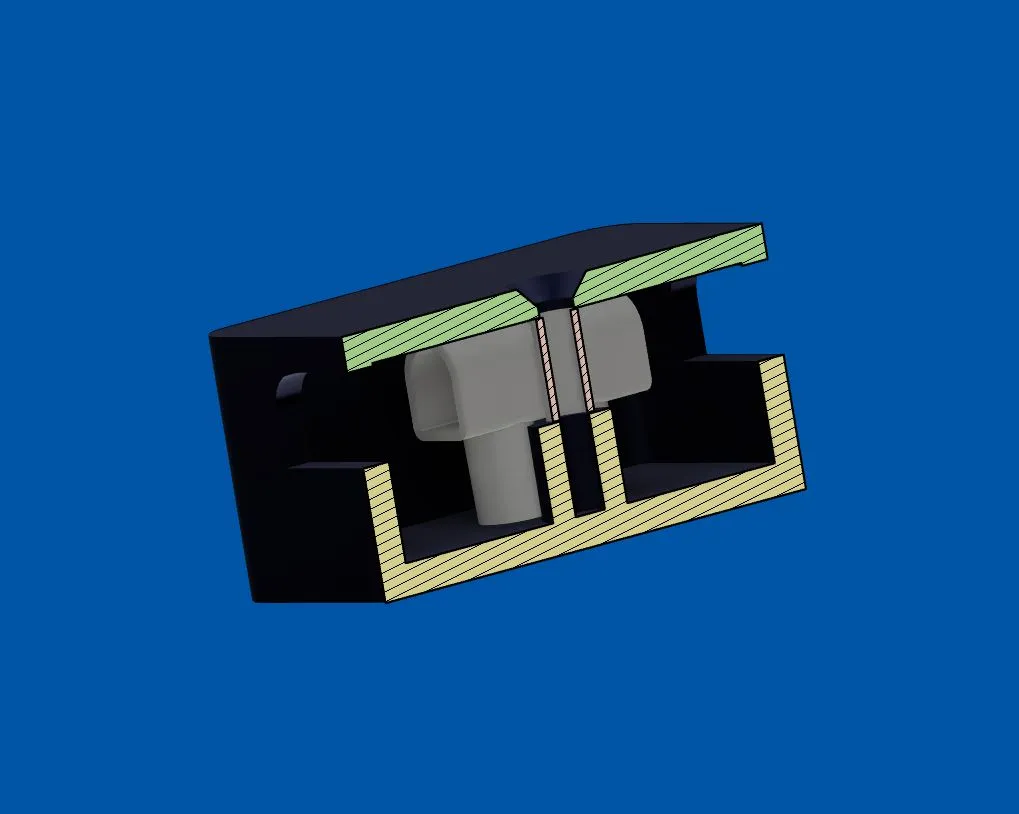

Hai nửa của hộp được ép lại với nhau bằng cách khớp ma sát. Để đảm bảo rằng các nửa không tách rời một cách bất ngờ theo thời gian, một vít tự khoan 3.5mm x 20mm giữ chặt các bộ phận lại với nhau.

Tôi đã in bằng filament TPU 1.75mm Aurarum màu tím, với chiều cao lớp 0.2mm và 15% độ đặc trên máy in PRUSA I3 MK3S. Không cần giàn in hay hỗ trợ nào.

Tôi hy vọng bạn cũng có thể thấy bản in này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí là một mẹo để giữ cho tôi hứng thú tạo ra nhiều bản vẽ như thế này hơn.
