Vỏ bảo vệ cho mô-đun tải điện tử Atorch DL24

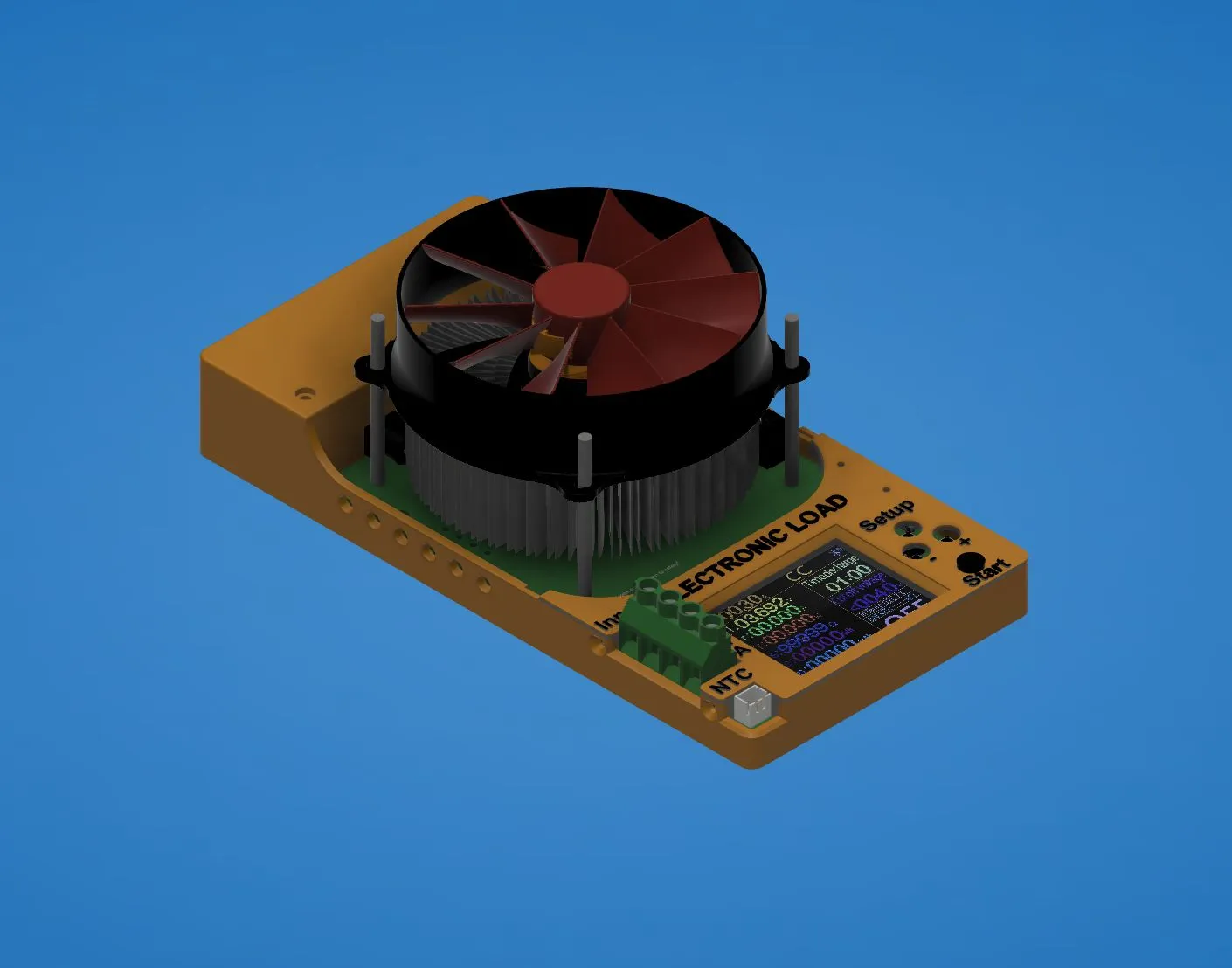

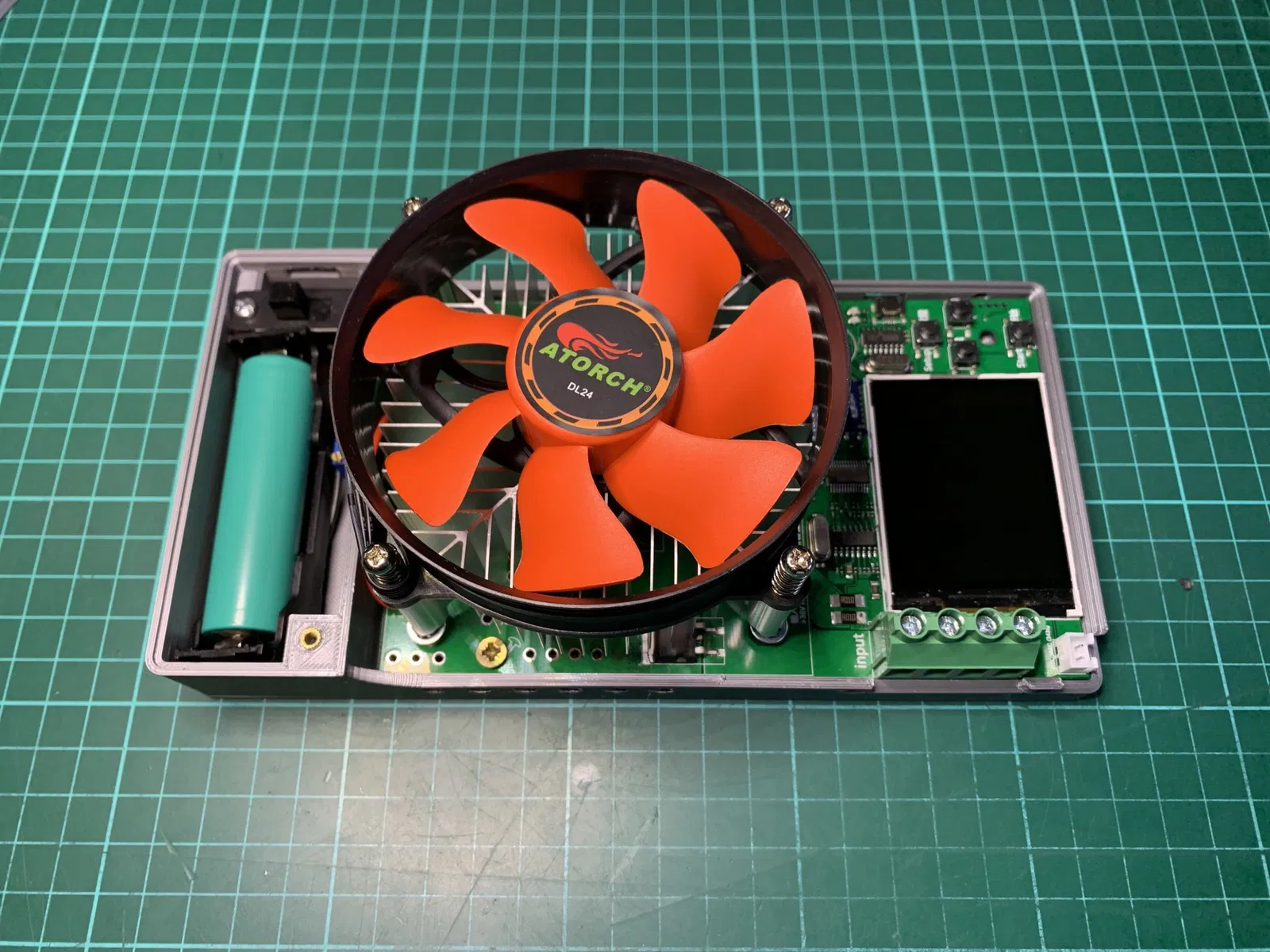

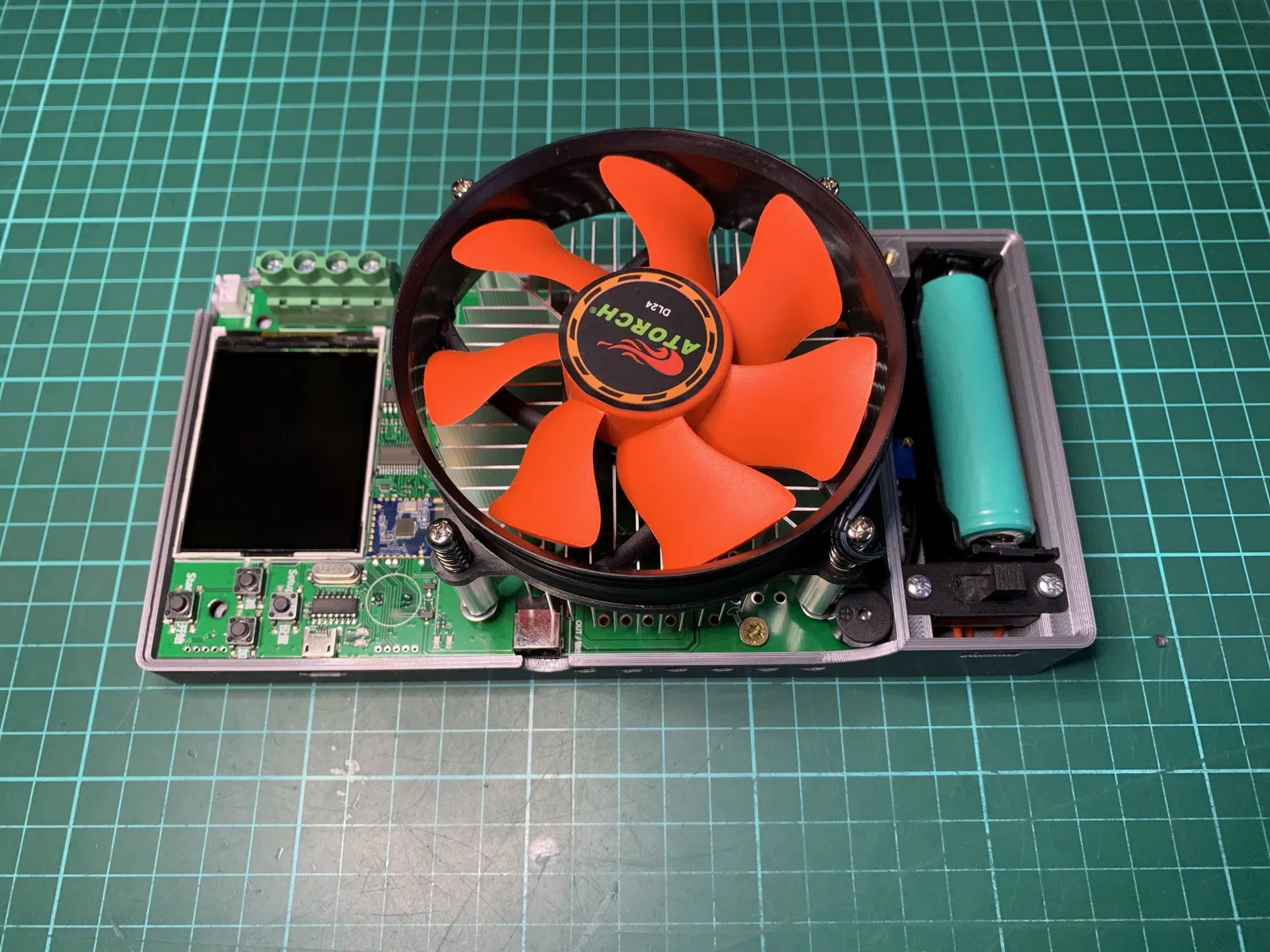

Dự án này sử dụng một mô-đun Tải Điện Tử Atorch DL24 và thực hiện một số sửa đổi nhỏ, sau đó đóng gói nó vào một vỏ 3D in tùy chỉnh để cung cấp khả năng xử lý và bảo vệ bảng mạch tốt hơn. Dự án cũng chuyển đổi DL24 từ việc cần một bộ chuyển đổi nguồn điện lưới sang sử dụng pin.

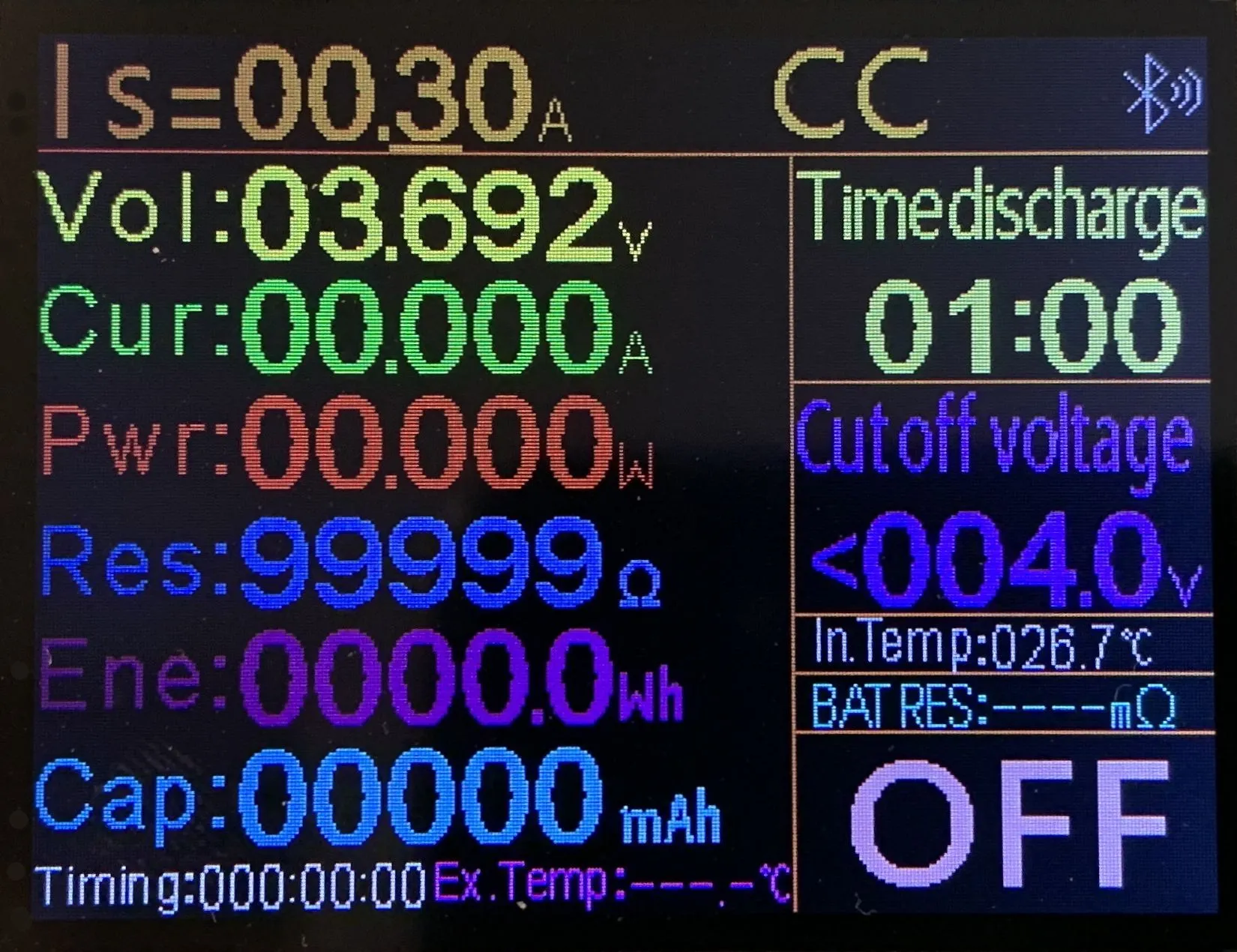

Có rất nhiều điều để thích về DL24. Chức năng chính của nó như một tải điện tử được thực hiện tốt. Những lĩnh vực cần cải thiện đáng kể bao gồm tài liệu và hỗ trợ ứng dụng trên Windows, iOS và Android làm giảm giá trị của một công cụ hữu ích khác trong phòng thí nghiệm. Dự án này chỉ tập trung vào chức năng chính của mô-đun DL24.

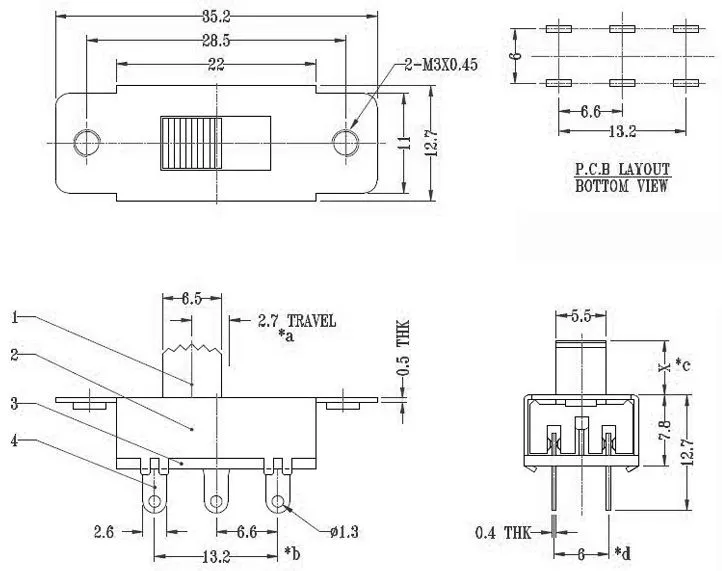

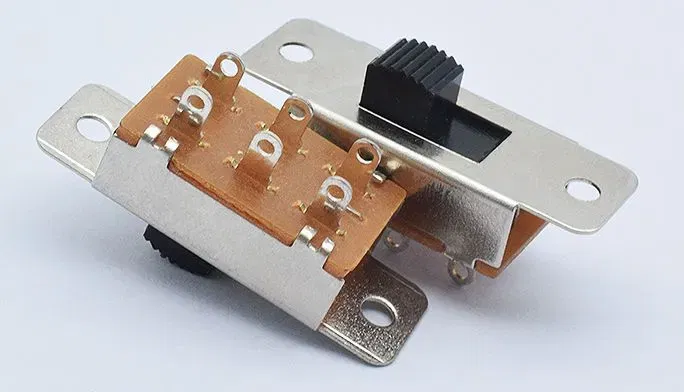

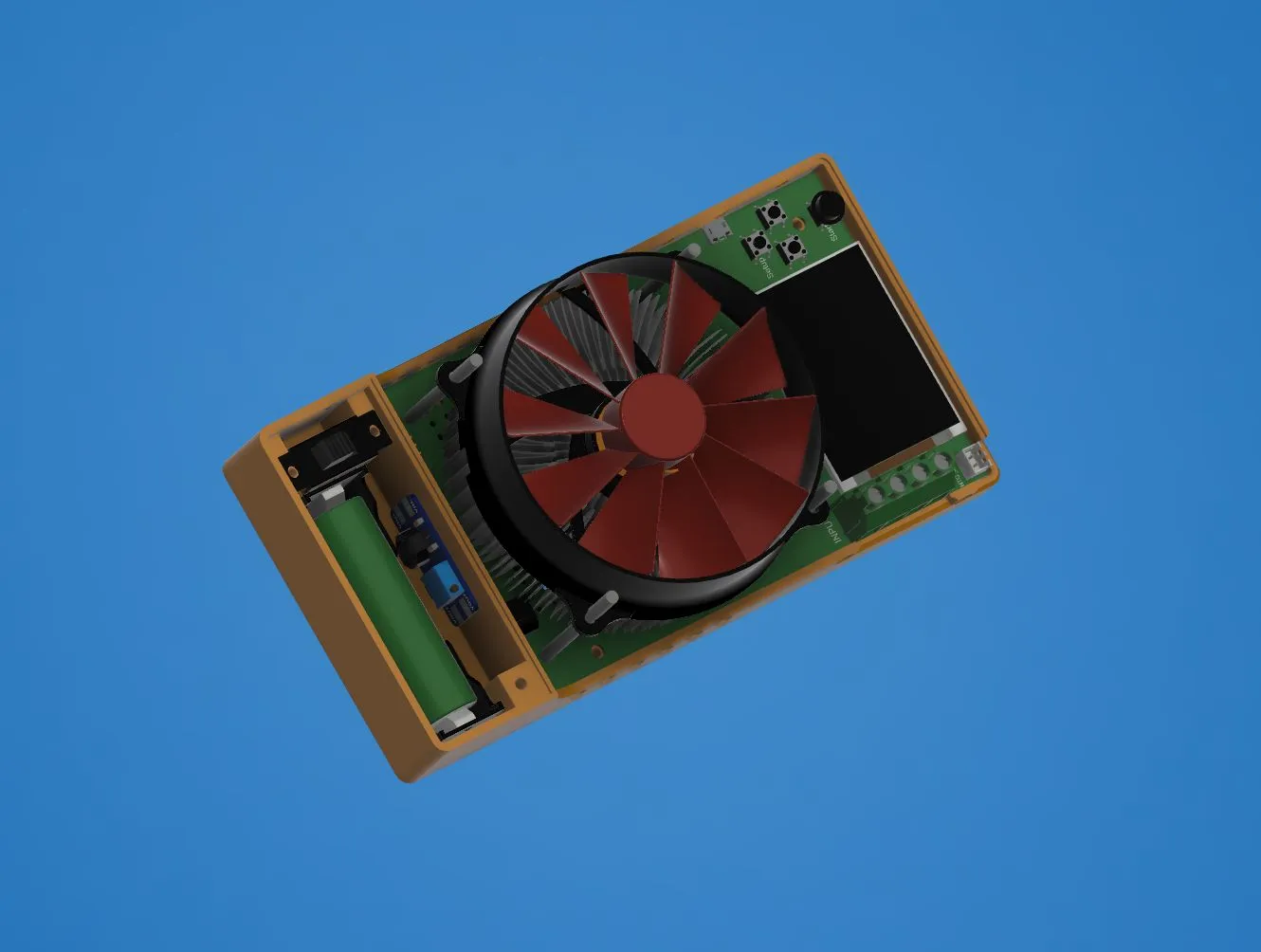

DL24 tiêu thụ ít hơn 1W điện, vì vậy nó sẽ hoạt động tốt từ nguồn pin, làm cho nó cũng di động. Pin 18650 2500mAh được chọn nên có thể cung cấp năng lượng cho bộ phát tín hiệu trong hơn 10 giờ giữa các lần sạc. Điện áp đầu ra 3.7V của 18650 được nâng lên mức 6-12V cần thiết bởi một mô-đun tăng áp MT3608. Đối với nhu cầu của tôi, tôi không bao gồm một cổng sạc pin hay mạch sạc. Thay vào đó, khi cần sạc, tôi tháo pin 18650 và sạc nó bên ngoài.

Lưu ý: Nhớ rằng nguồn năng lượng pin được giới thiệu. Nếu bạn dự định đặt DL24 dưới thử nghiệm trong hơn một ngày liên tiếp, dự án này không dành cho bạn.

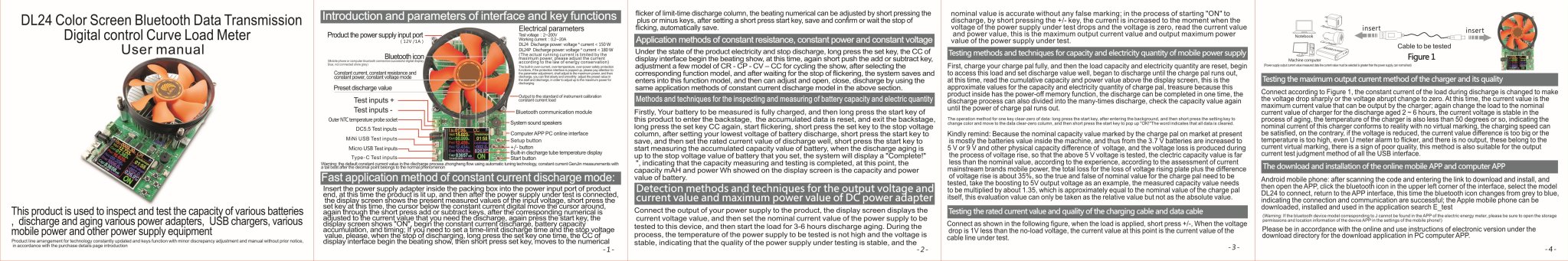

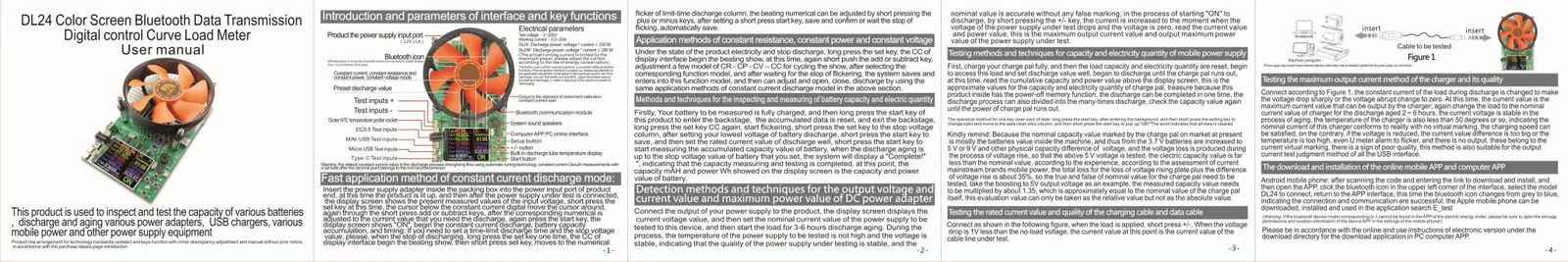

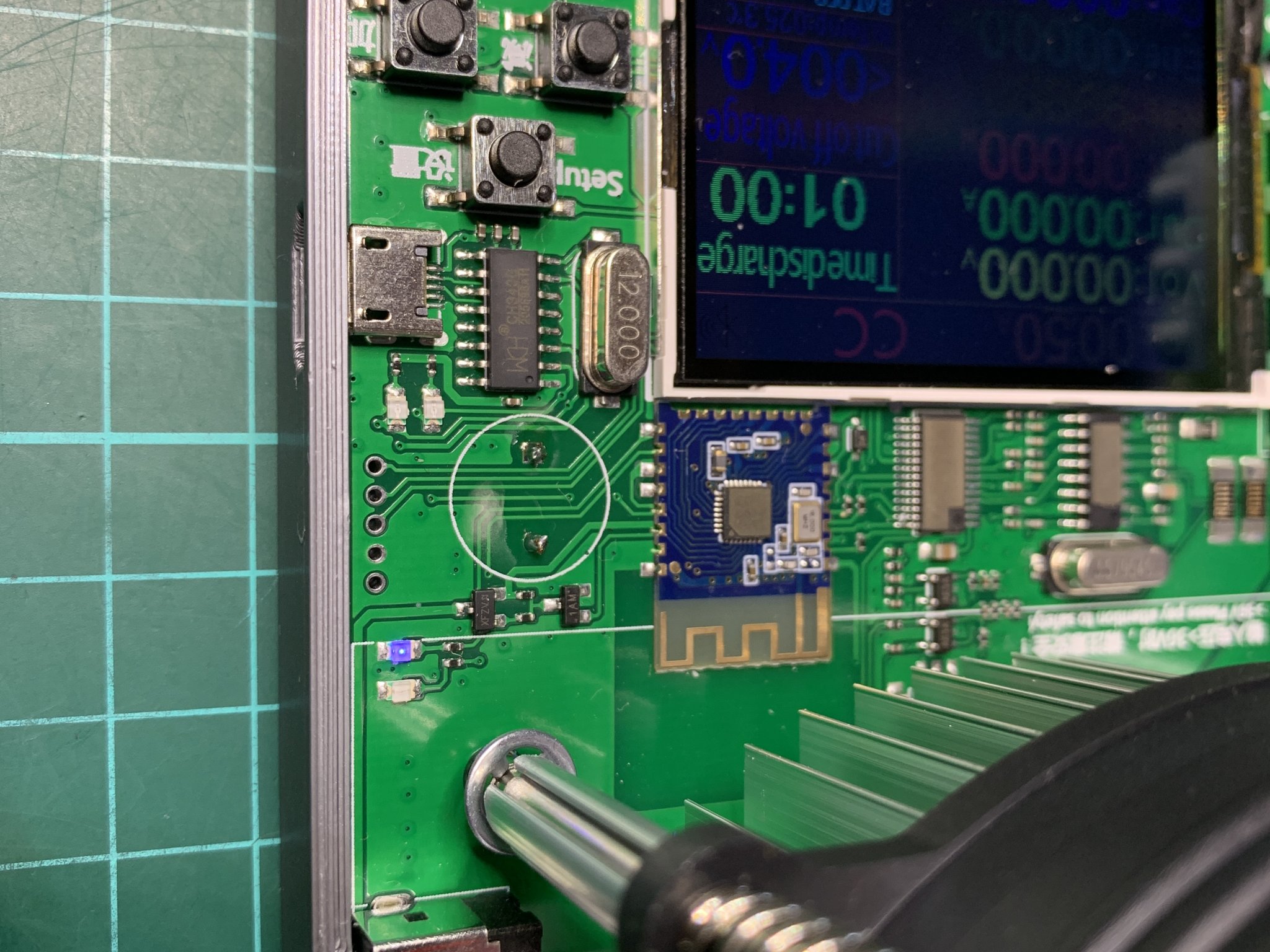

Xem Hướng Dẫn Sử Dụng PDF kèm theo (nơi trang cho phép) để biết thêm chi tiết.

Mô-đun này có sẵn dễ dàng. Tôi đã mua mô-đun Tải Điện Tử Atorch DL24 và bộ chuyển đổi nguồn Au từ eBay với giá dưới 60 AUD từ đây: https://www.ebay.com.au/itm/150W-Battery-Capacity-Tester-20A-Discharge-Constant-Current-Electronic-Load-200V/353351870107?ssPageName=STRK%3AMEBIDX%3AIT&\_trksid=p2057872.m2749.l2649

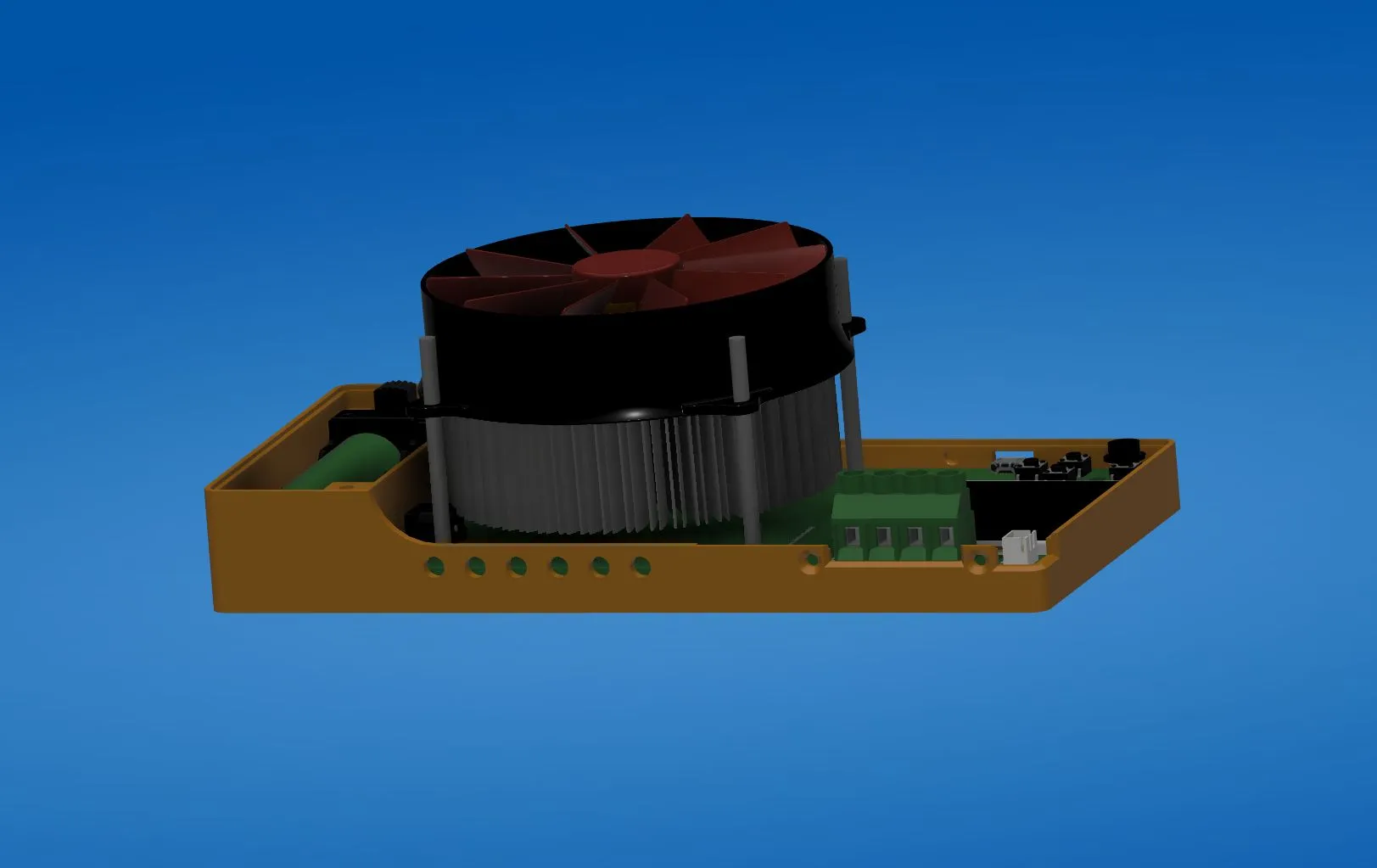

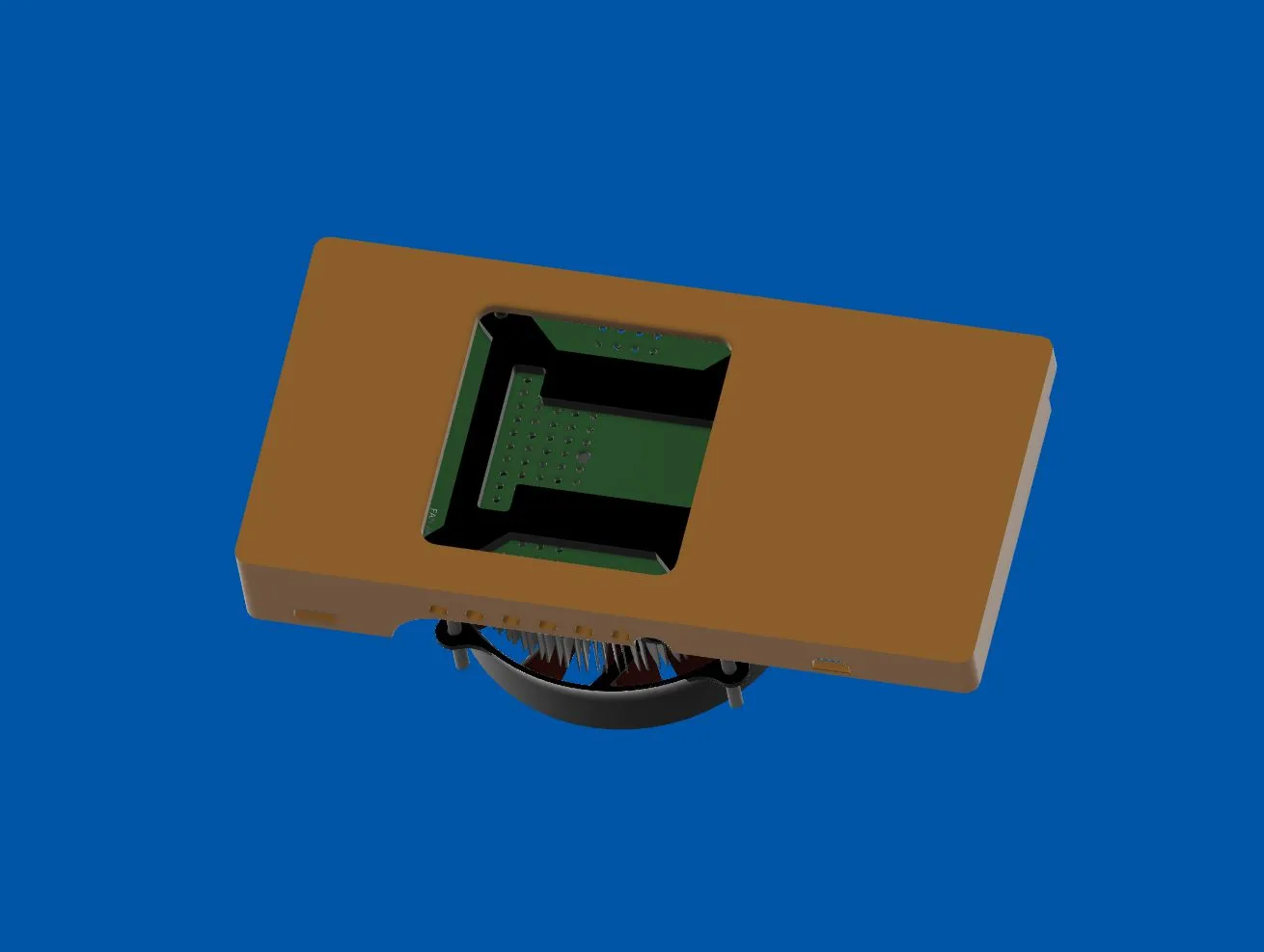

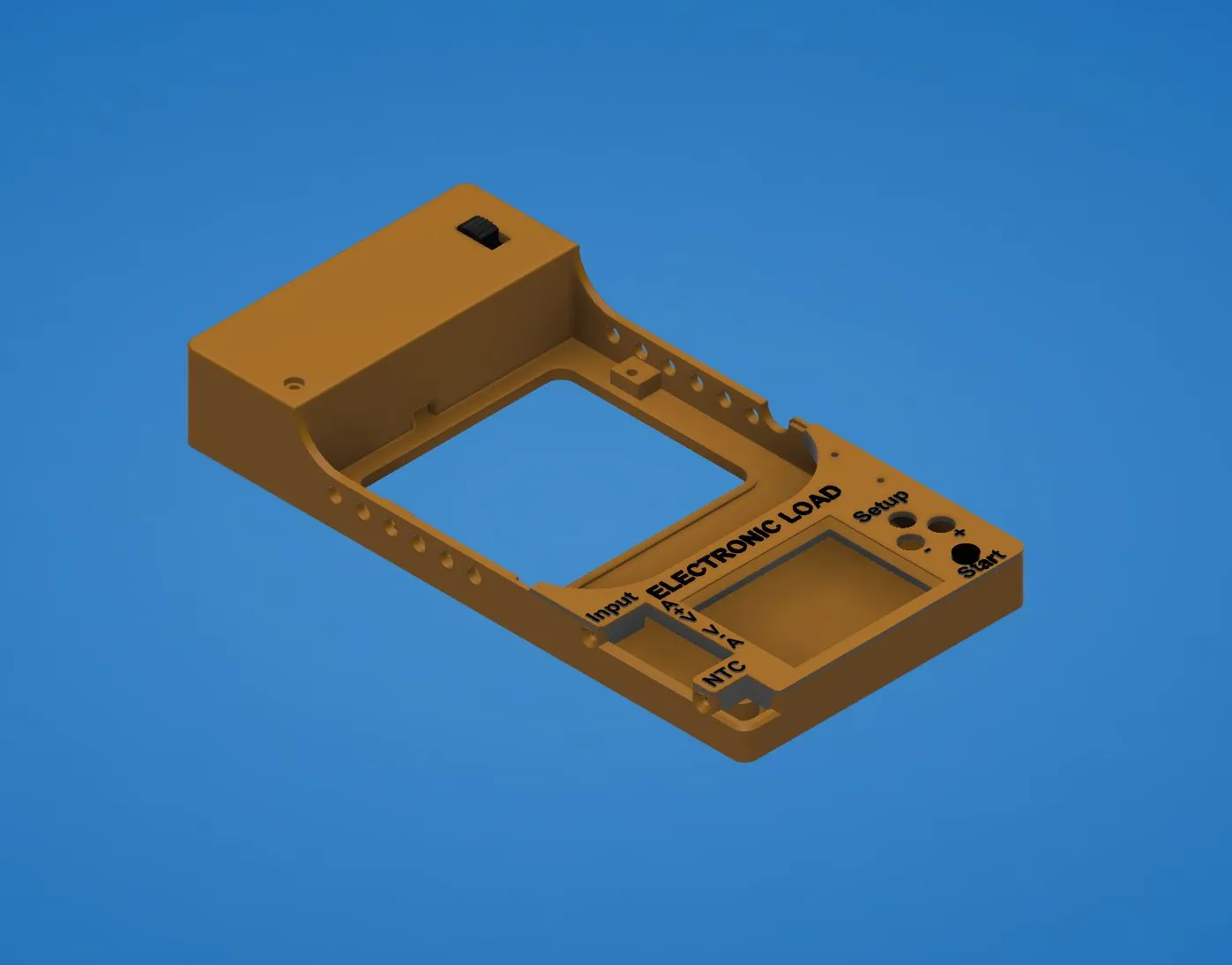

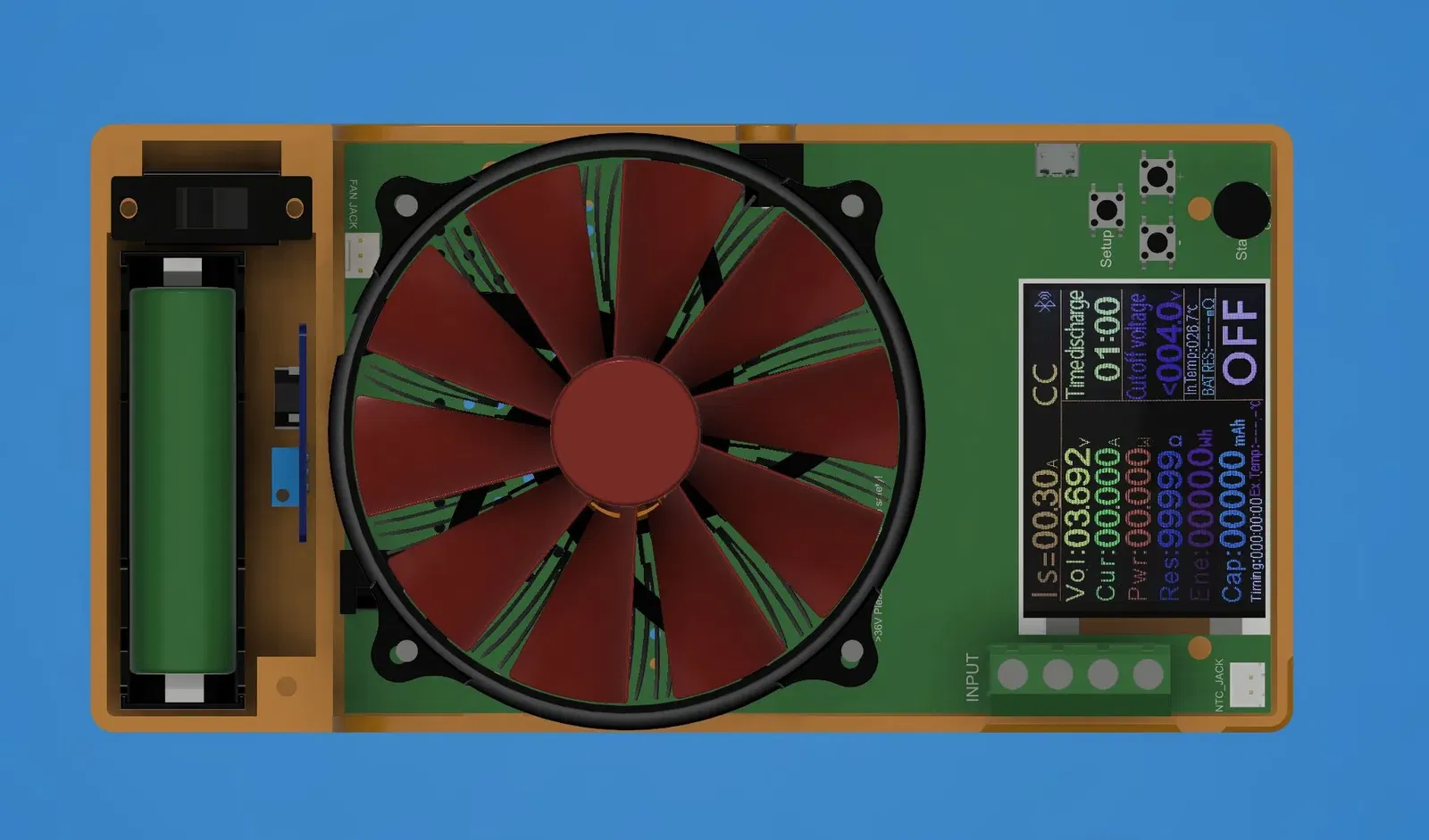

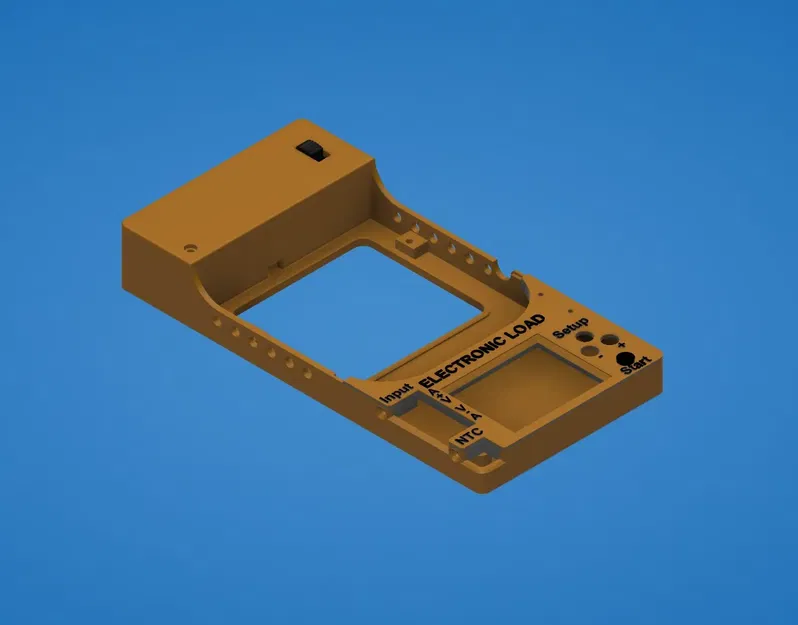

Đây là thiết kế 3D của tôi. Thiết kế của tôi có thể phù hợp với nhu cầu của bạn, too.

Để làm cho kết quả in ấn thú vị hơn, tôi thực hiện một sự thay đổi màu filament gần cuối để văn bản nổi được in bằng một màu khác và làm cho nó dễ thấy hơn. Việc thiết lập sự thay đổi màu filament được thực hiện trong phần mềm slicer của bạn. Việc thiết lập màu filament thì dễ dàng trong eSlicer, các slicer khác cũng có thể vậy.

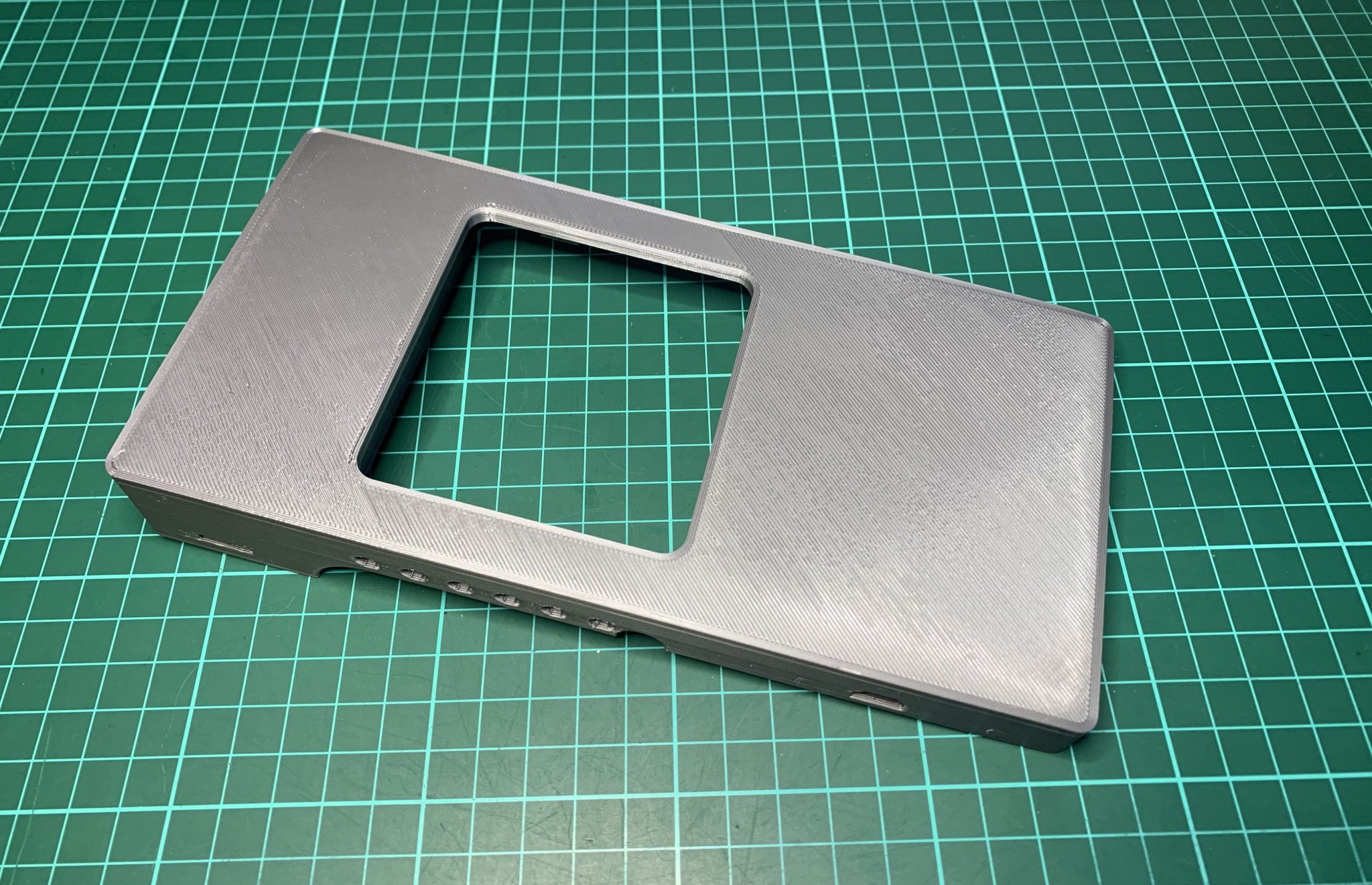

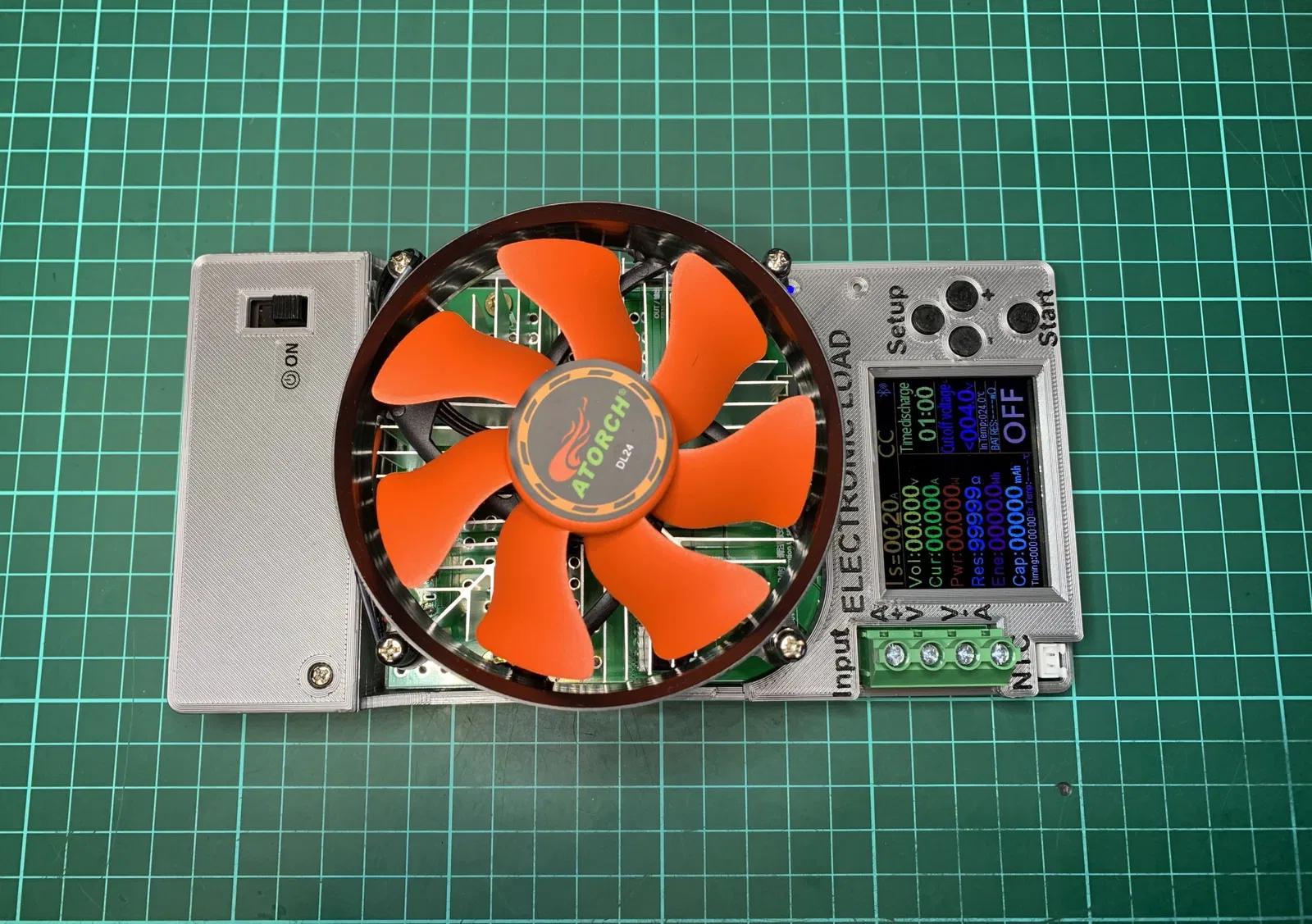

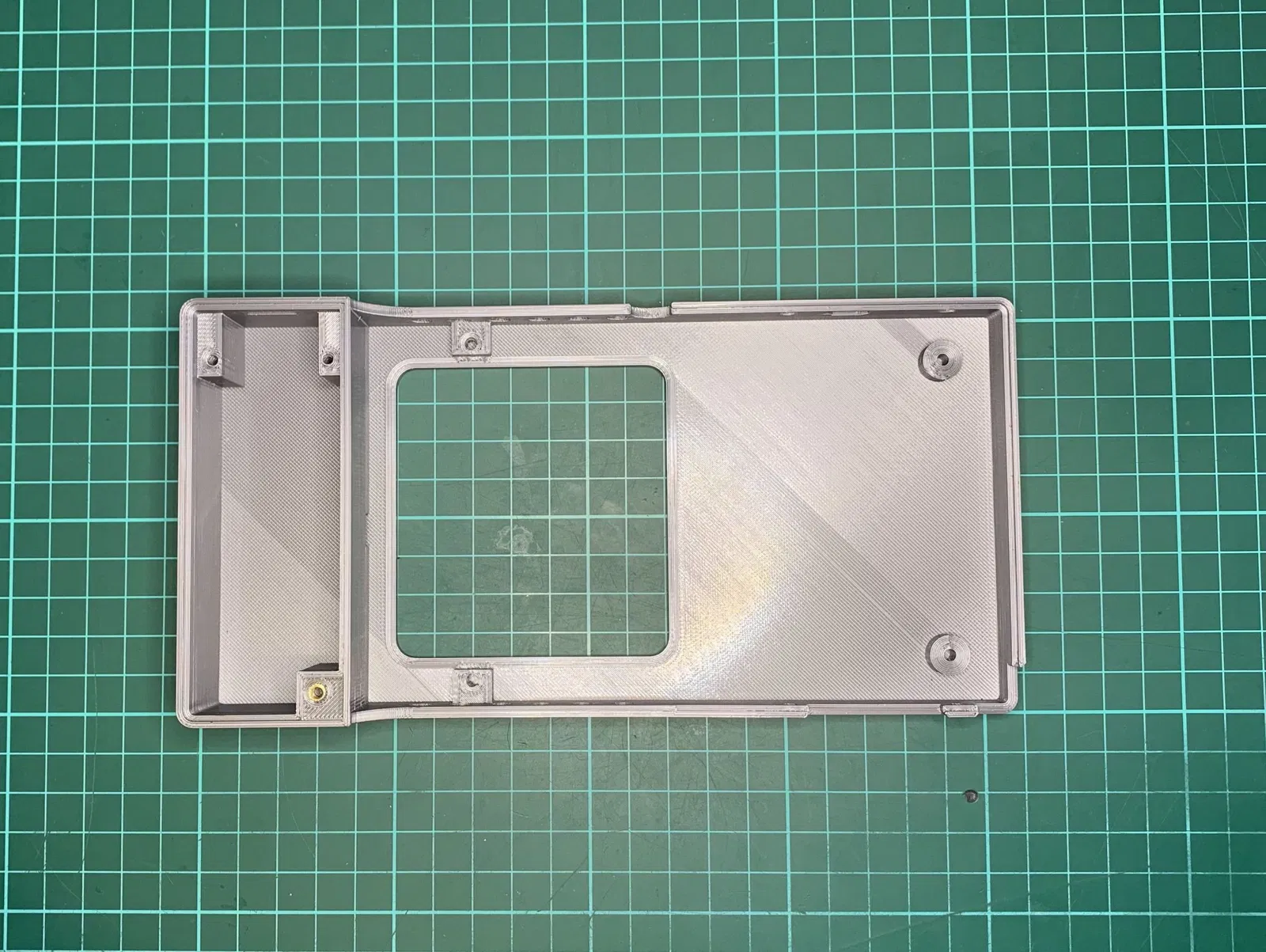

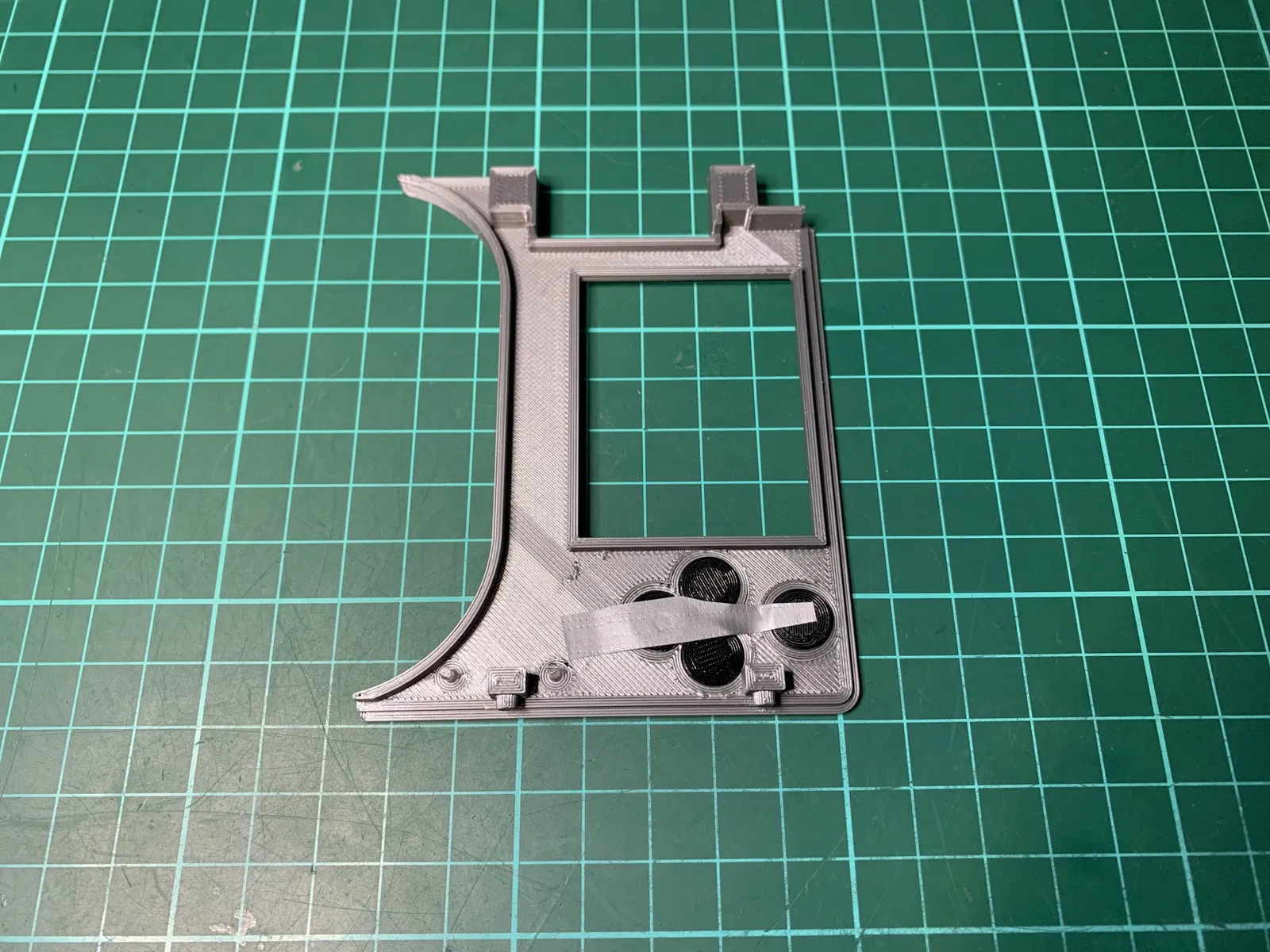

Bản in của tôi được làm bằng filament PETG 1.75mm Aurarum bạc và đen, với chiều cao lớp 0.2mm và 15% độ đặc trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng có thể thấy thiết kế này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí là một mẹo để giữ cho tôi hứng thú làm nhiều bản vẽ như thế này hơn.
