Nguồn điện DC bàn điều chỉnh từ 0.5V đến 30V
Cung cấp năng lượng băng ghế cung cấp điện áp DC được quy định hữu ích, có thể điều chỉnh từ khoảng 0,5V đến 30V DC tại 4A.
Mô tả

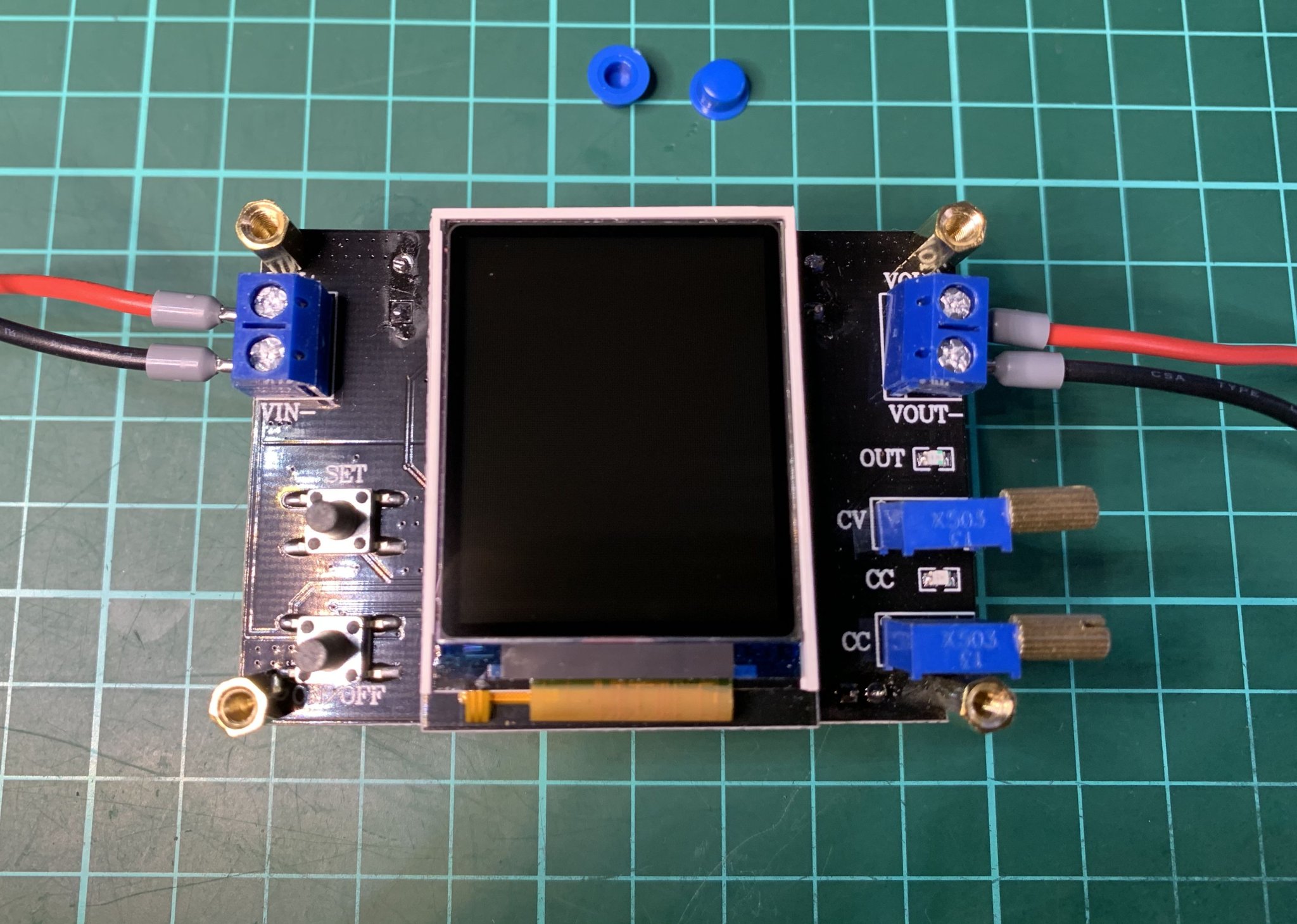

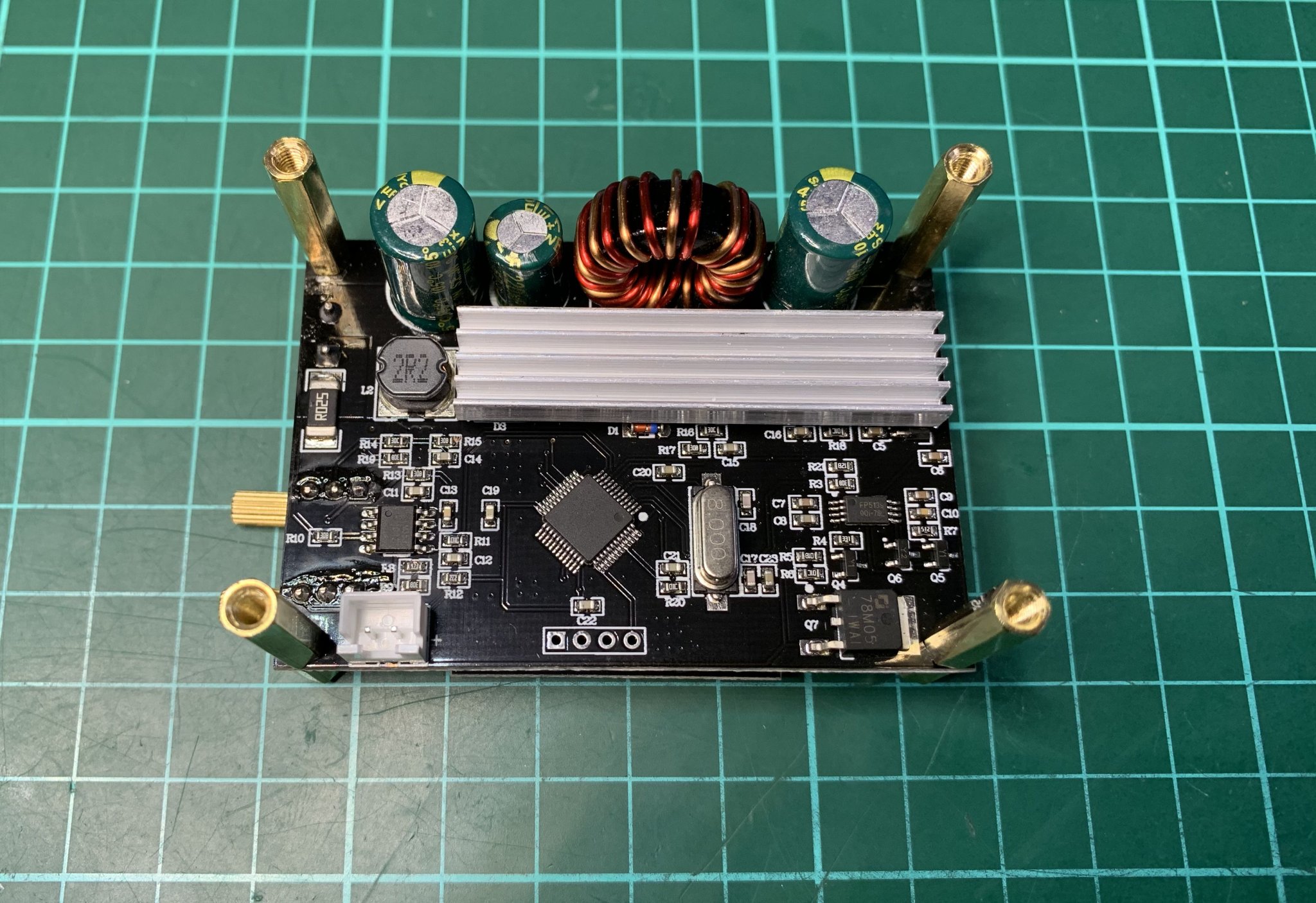

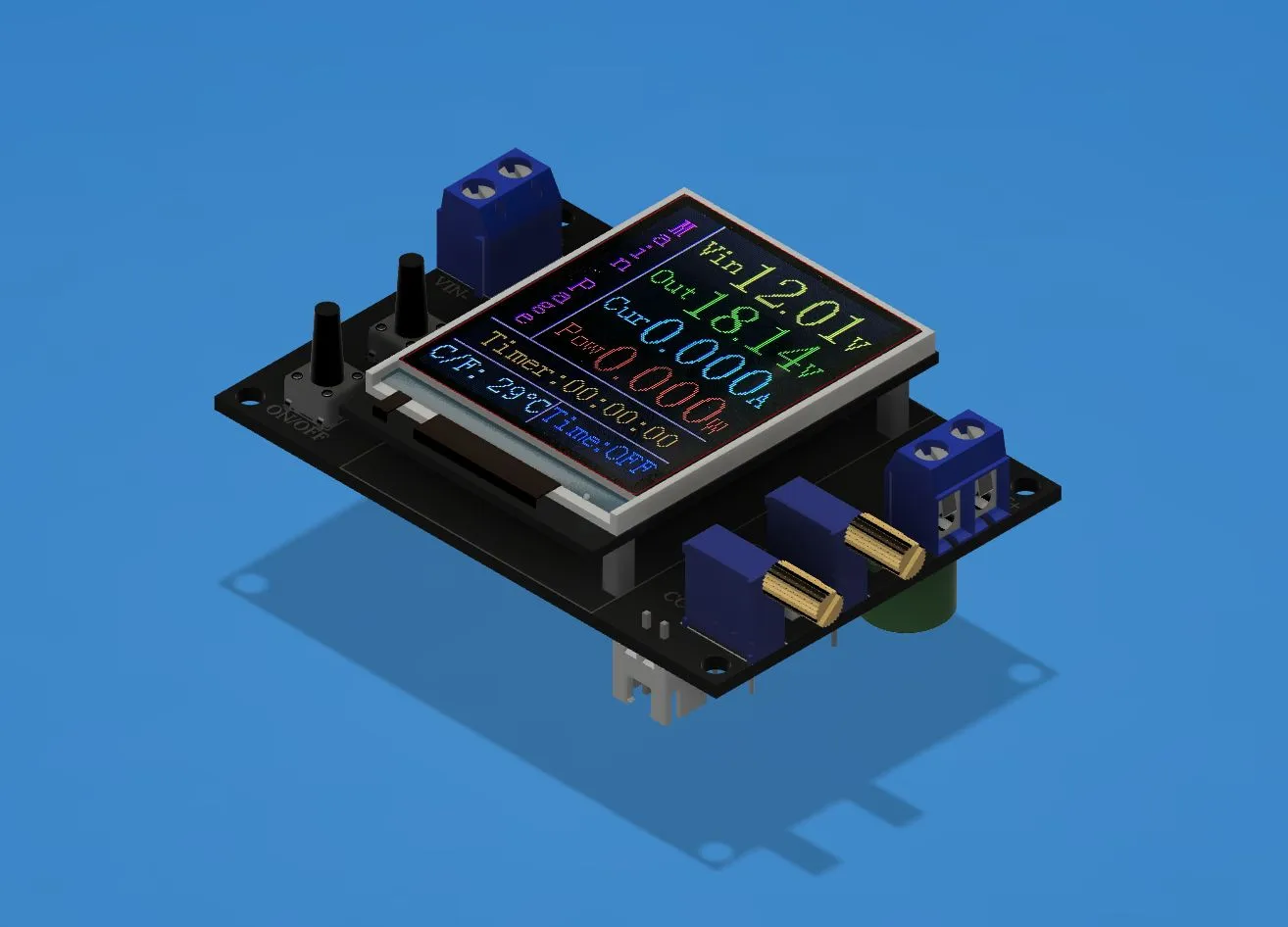

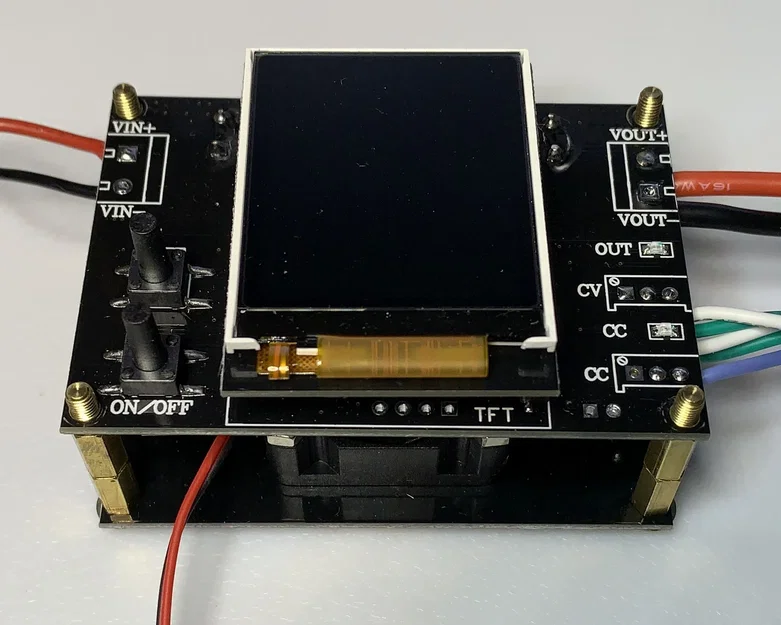

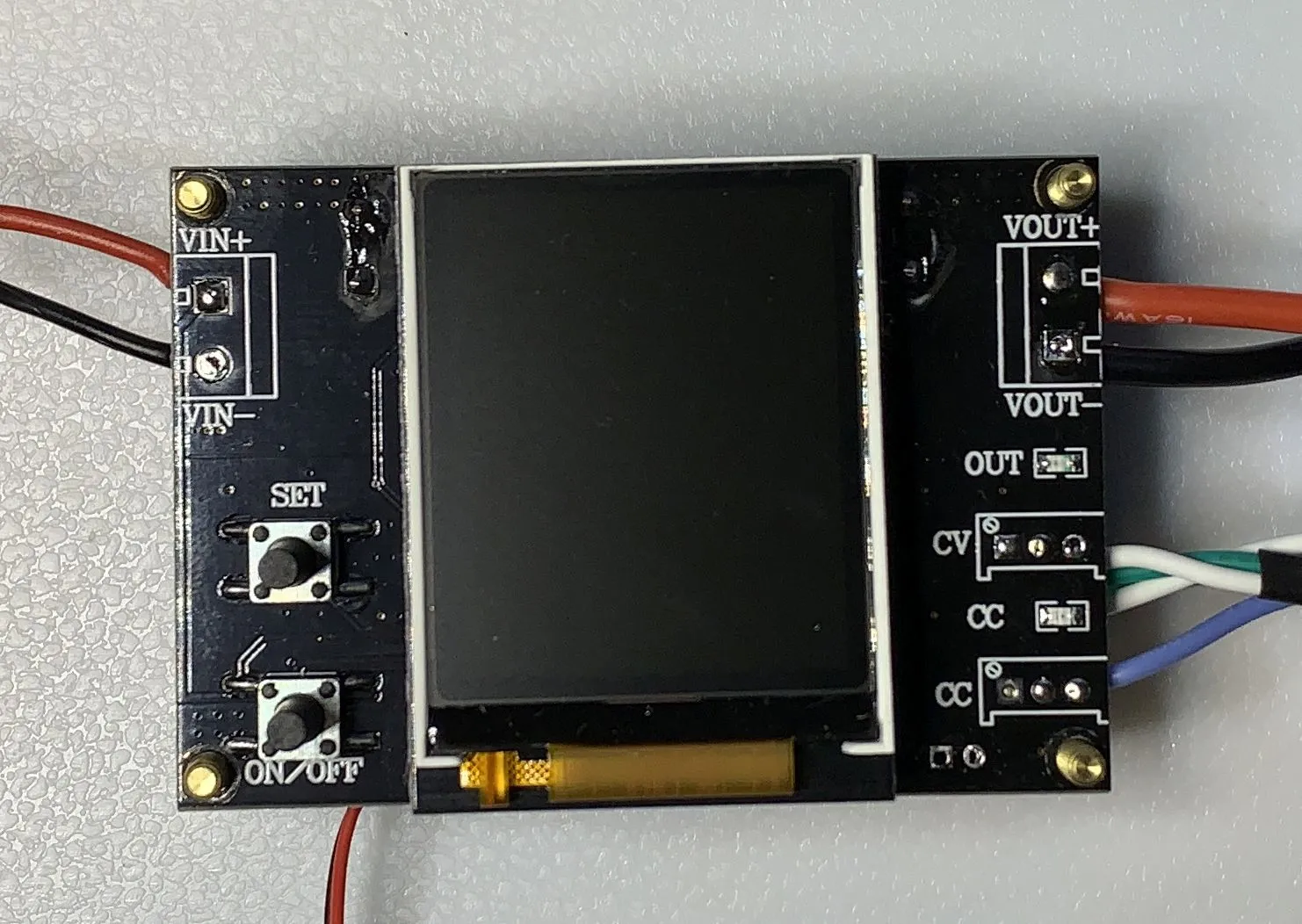

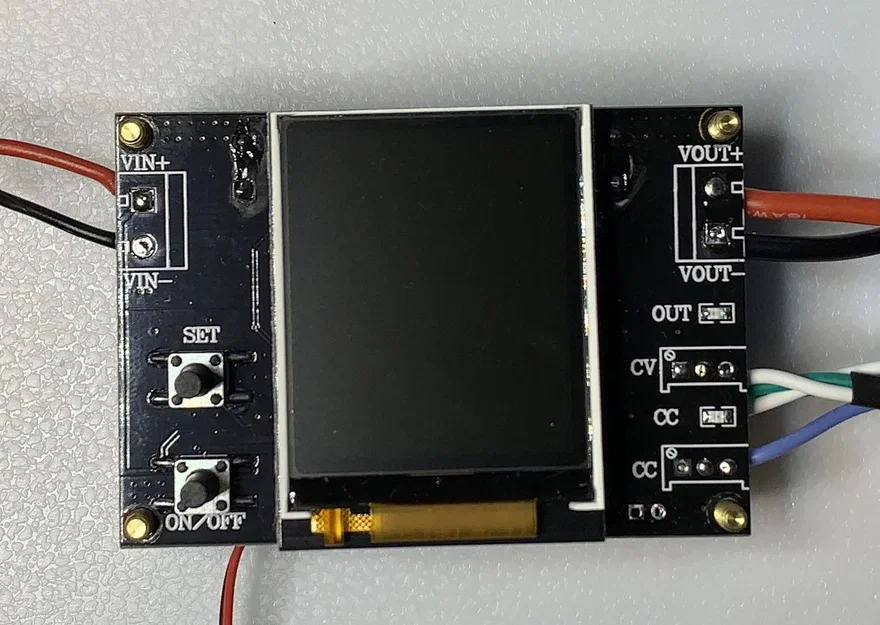

Đây là một phiên bản cải tiến của nguồn cấp điện bàn của tôi. Nguồn cấp điện cung cấp một điện áp DC ổn định hữu ích, có thể điều chỉnh từ khoảng 0.5V đến 30V DC với 4A. Nguồn cấp điện dựa trên mô-đun nguồn FNIRSI Step Up/Down 50W.
Thiết kế cải tiến này (so với nguồn cấp điện ban đầu của tôi) mang lại giao diện người dùng tốt hơn và một vỏ in 3D tốt hơn. Dải điện áp cũng được cải thiện, cung cấp điện áp tối đa cao hơn là 30V.

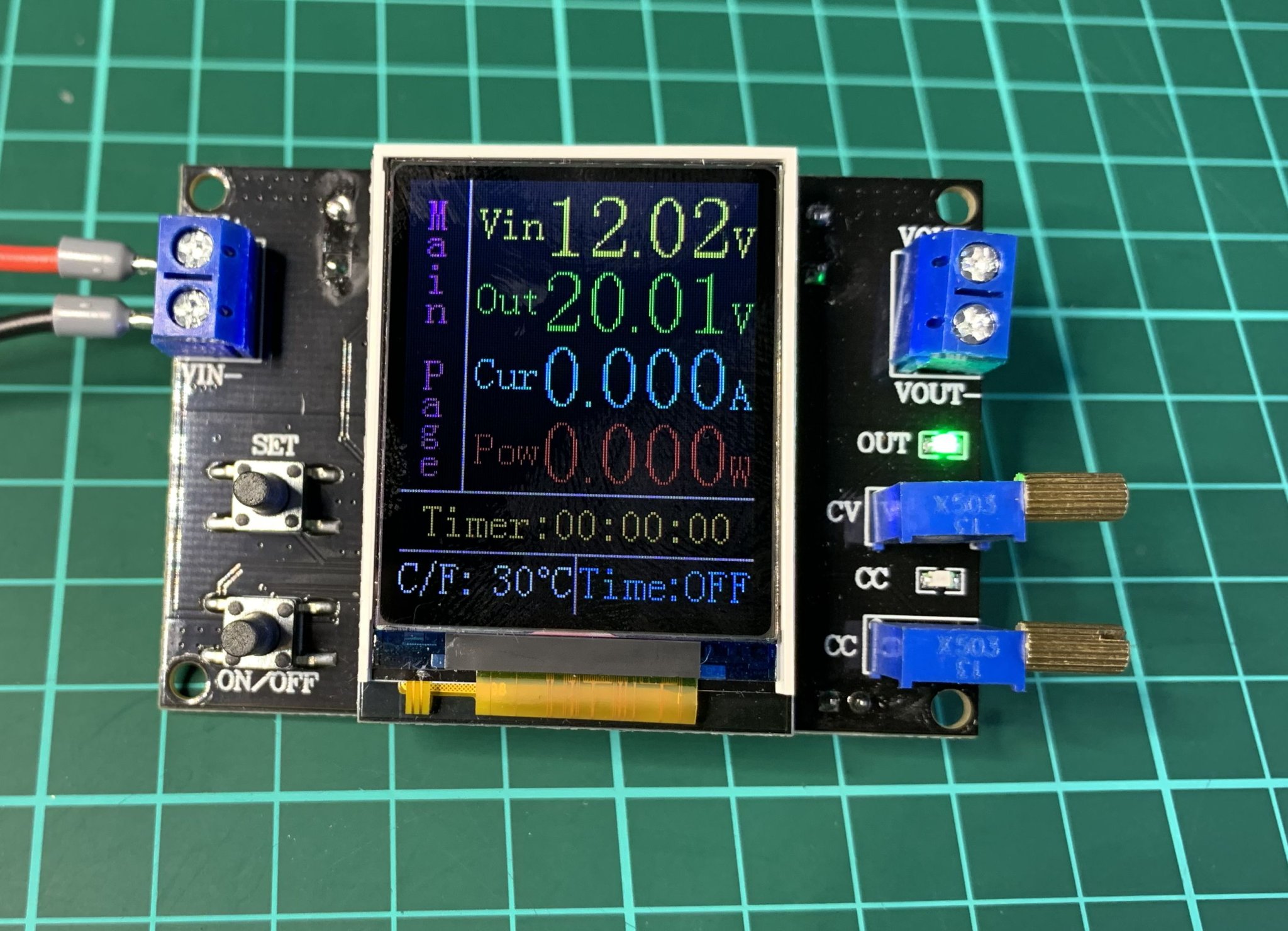

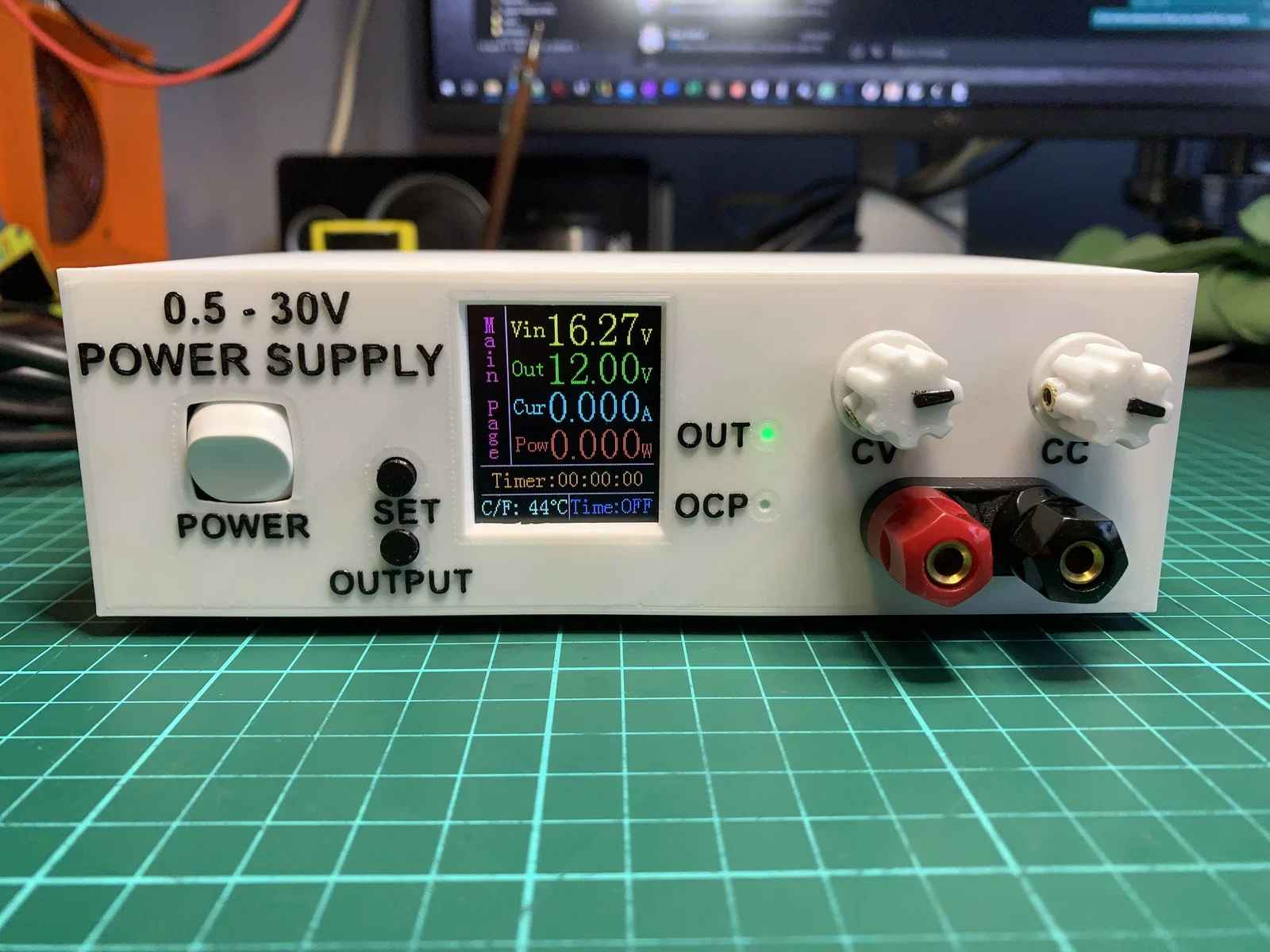

Nguồn cấp điện tích hợp một màn hình LCD kỹ thuật số với các giá trị điện áp, dòng điện và công suất đồng thời. Đầu ra của nguồn cấp điện là một nguồn điện áp không đổi (CV) và/hoặc dòng điện không đổi (CC) có thể điều chỉnh.

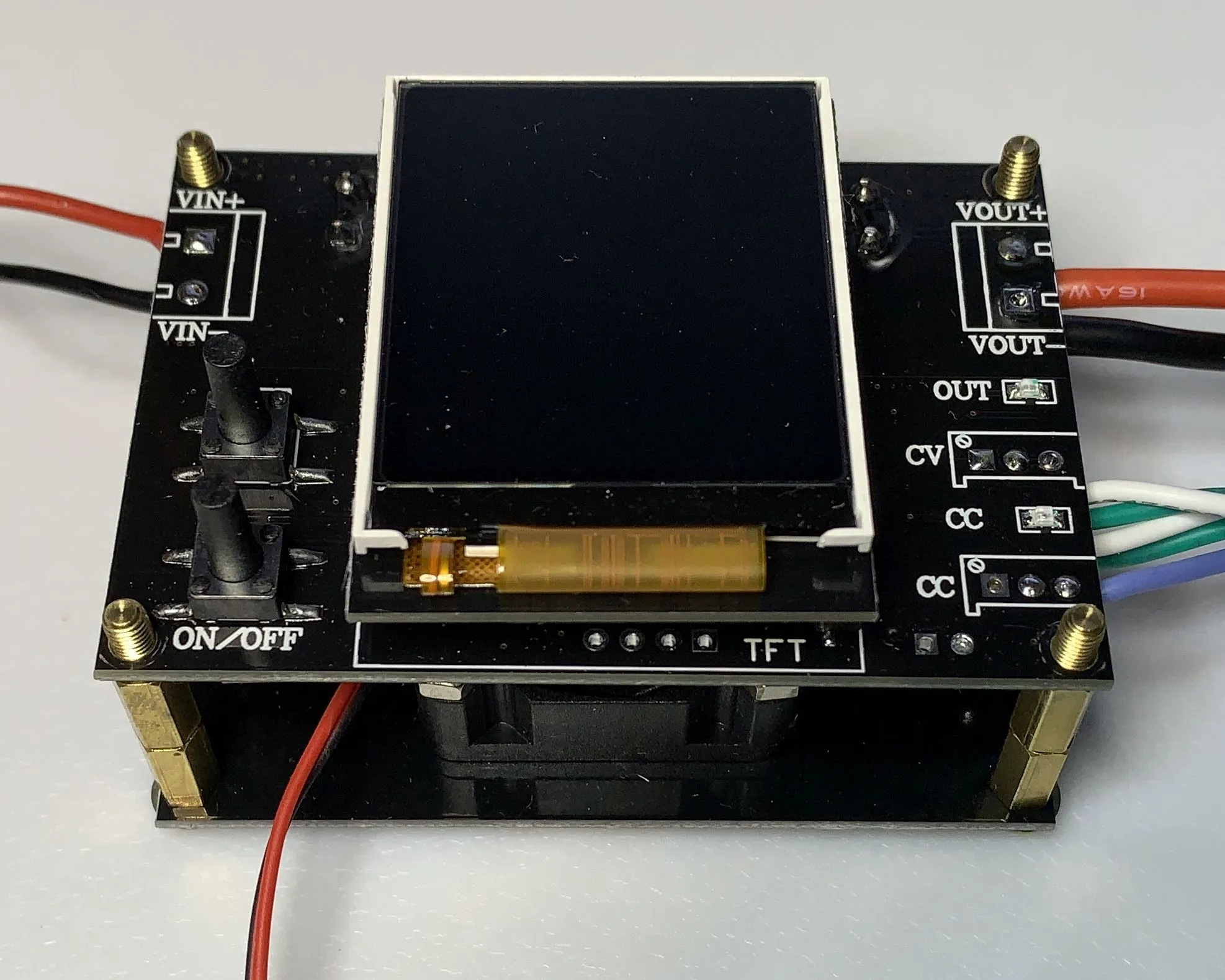

Tôi đã chọn mô-đun FNIRSI làm mát bằng quạt. Như nó đã được cung cấp, quạt 30mm giá rẻ đi kèm khá ồn và luôn hoạt động. Nếu không có quạt, mô-đun FNIRSI chỉ được đánh giá ở mức 35W. Không có lý do gì để chạy quạt cho đến khi một tải đủ được đặt lên nguồn cấp điện.
Tôi đã thiết kế một mạch điều khiển tốc độ quạt mà tôi chèn vào nối tiếp với các dây cấp điện cho quạt. Bộ điều khiển sẽ khởi động quạt dần dần khi nhiệt độ mô-đun nguồn tăng; đến 55°C, quạt sẽ đạt tốc độ tối đa.
Xem hướng dẫn lắp ráp để biết chi tiết.

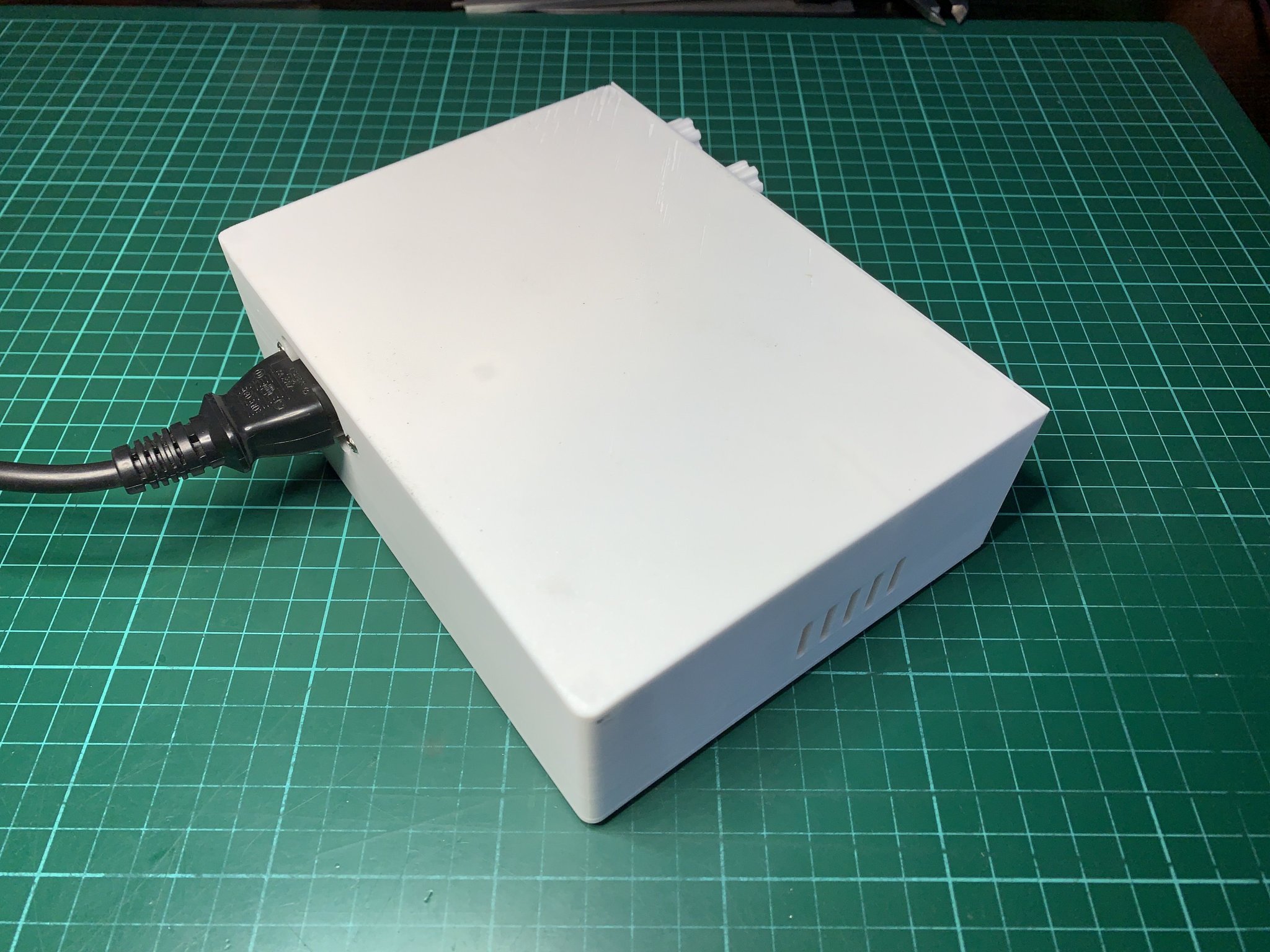

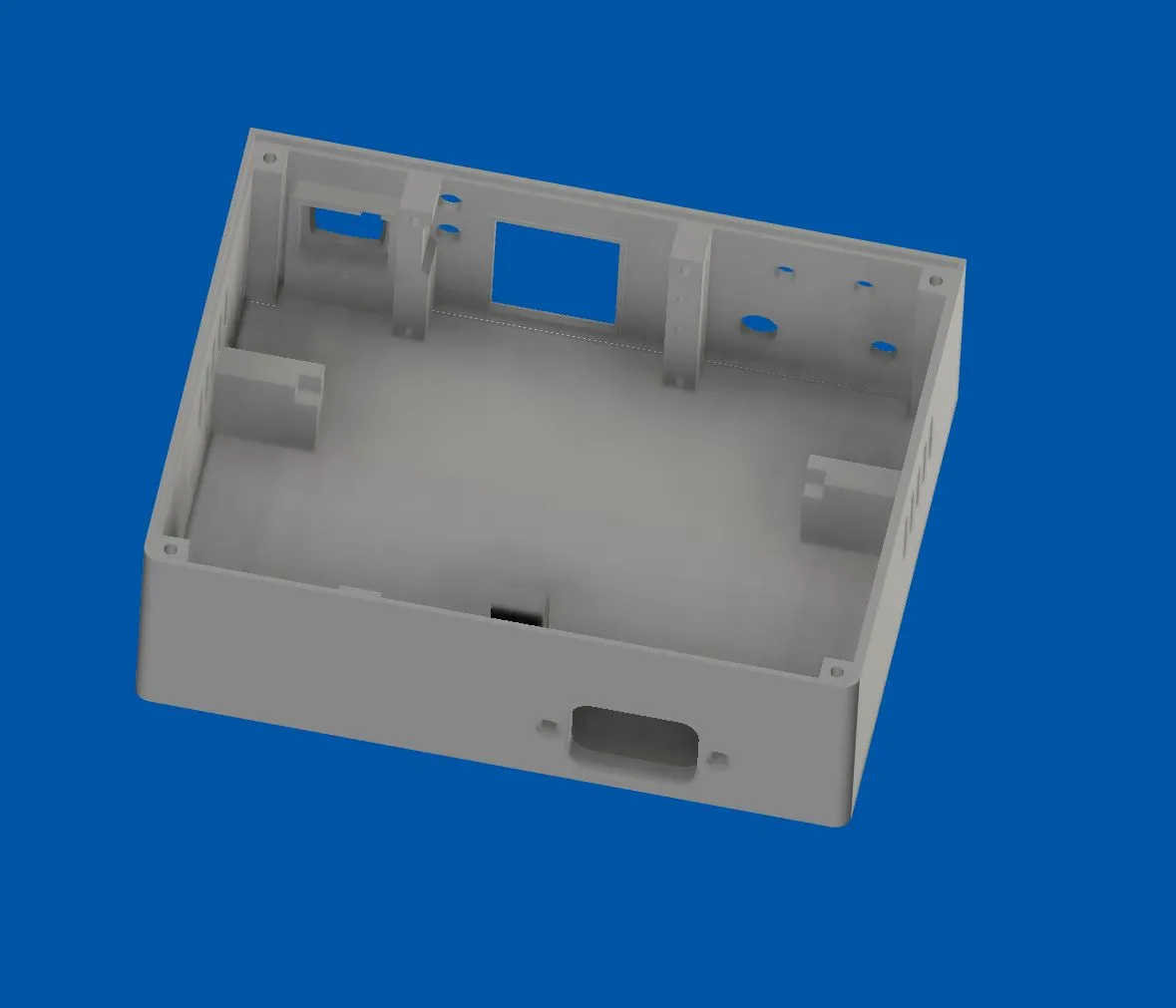

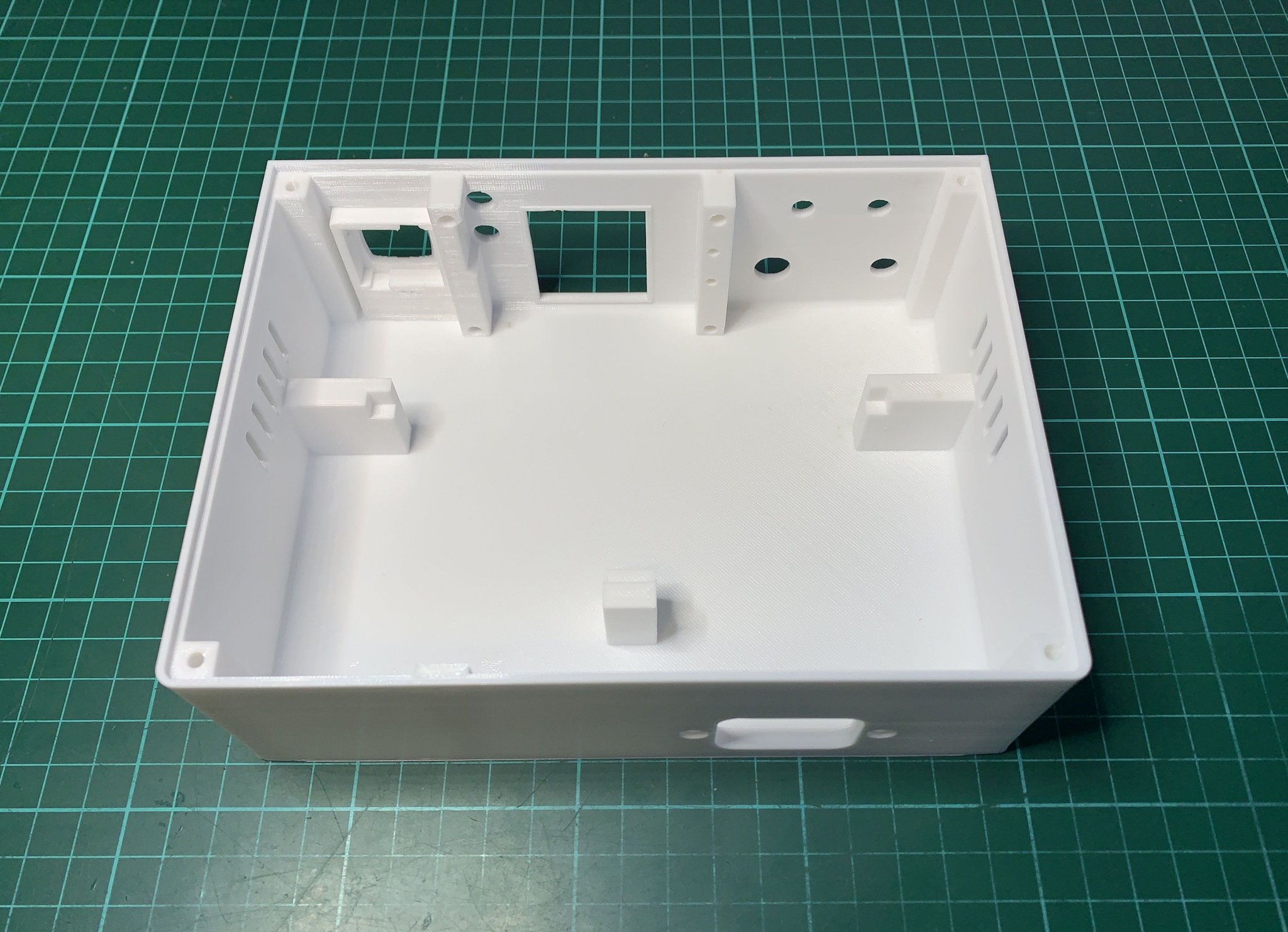

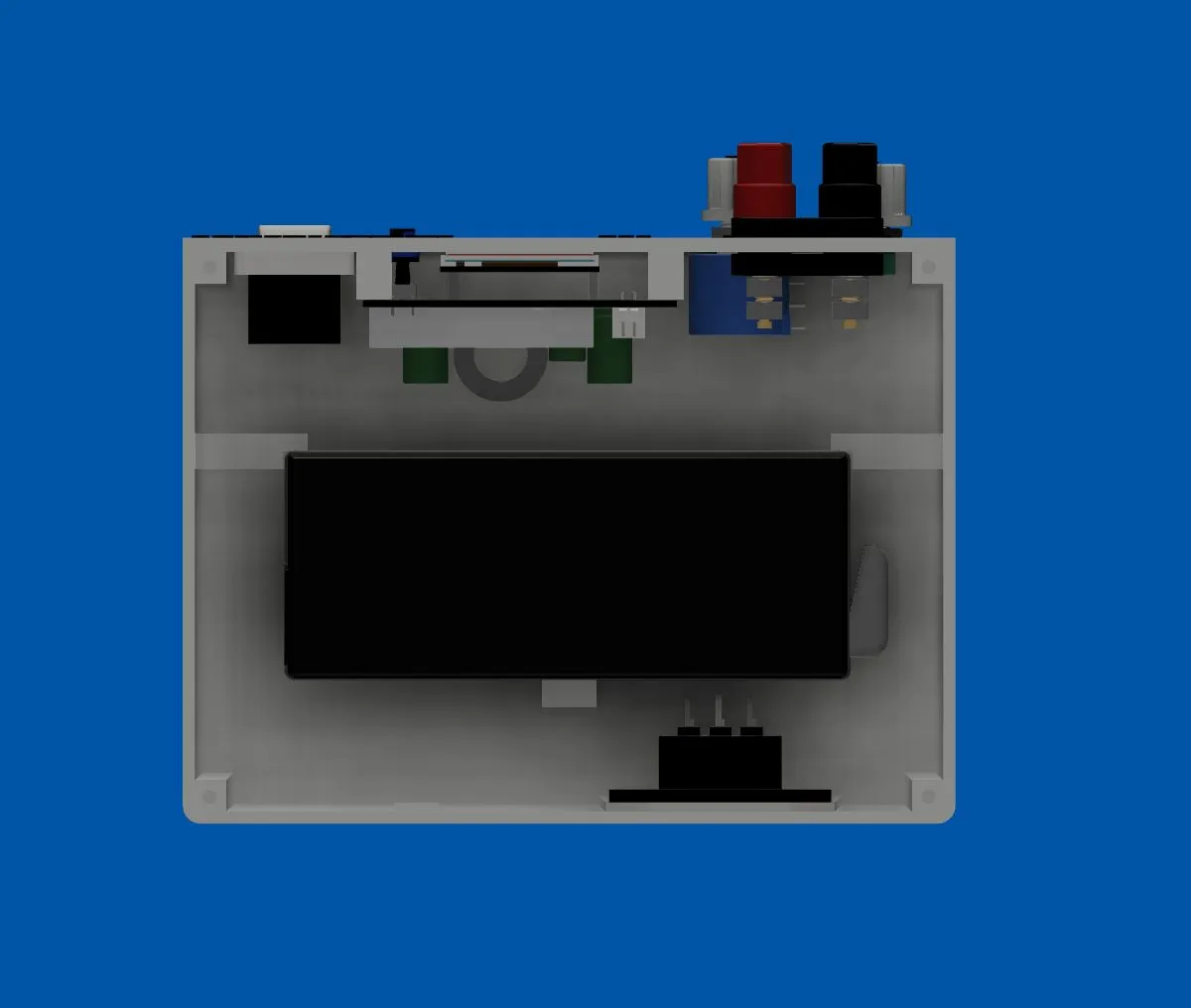

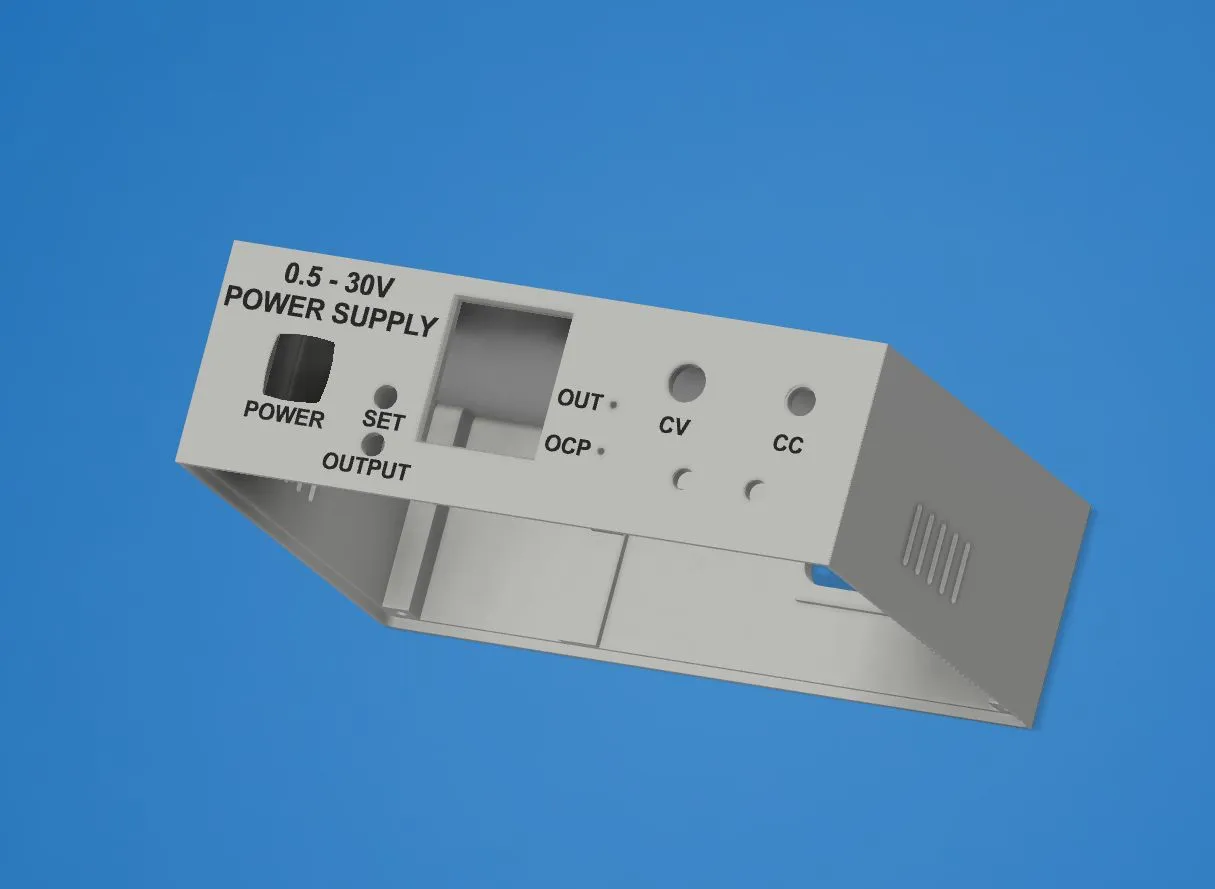

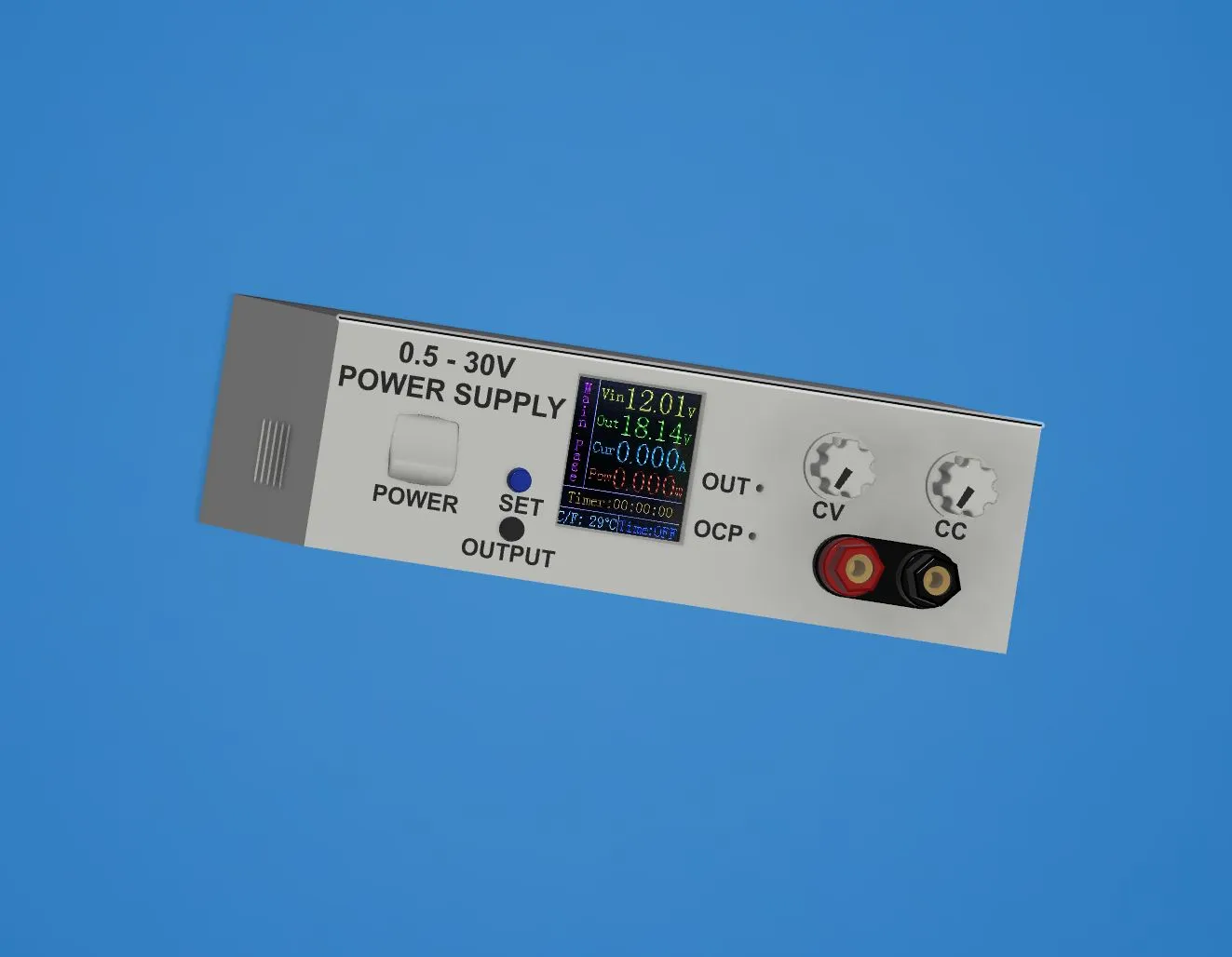

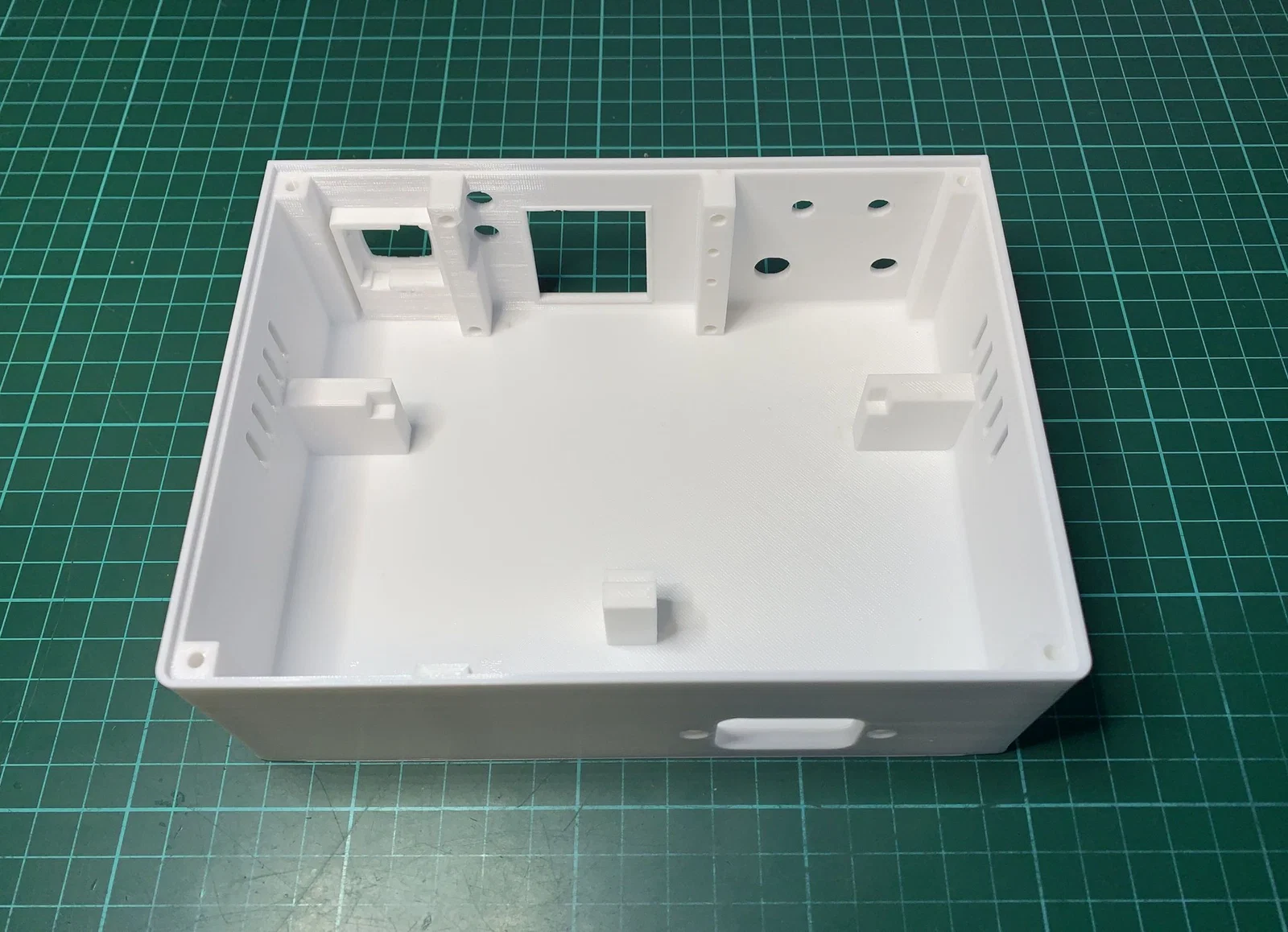

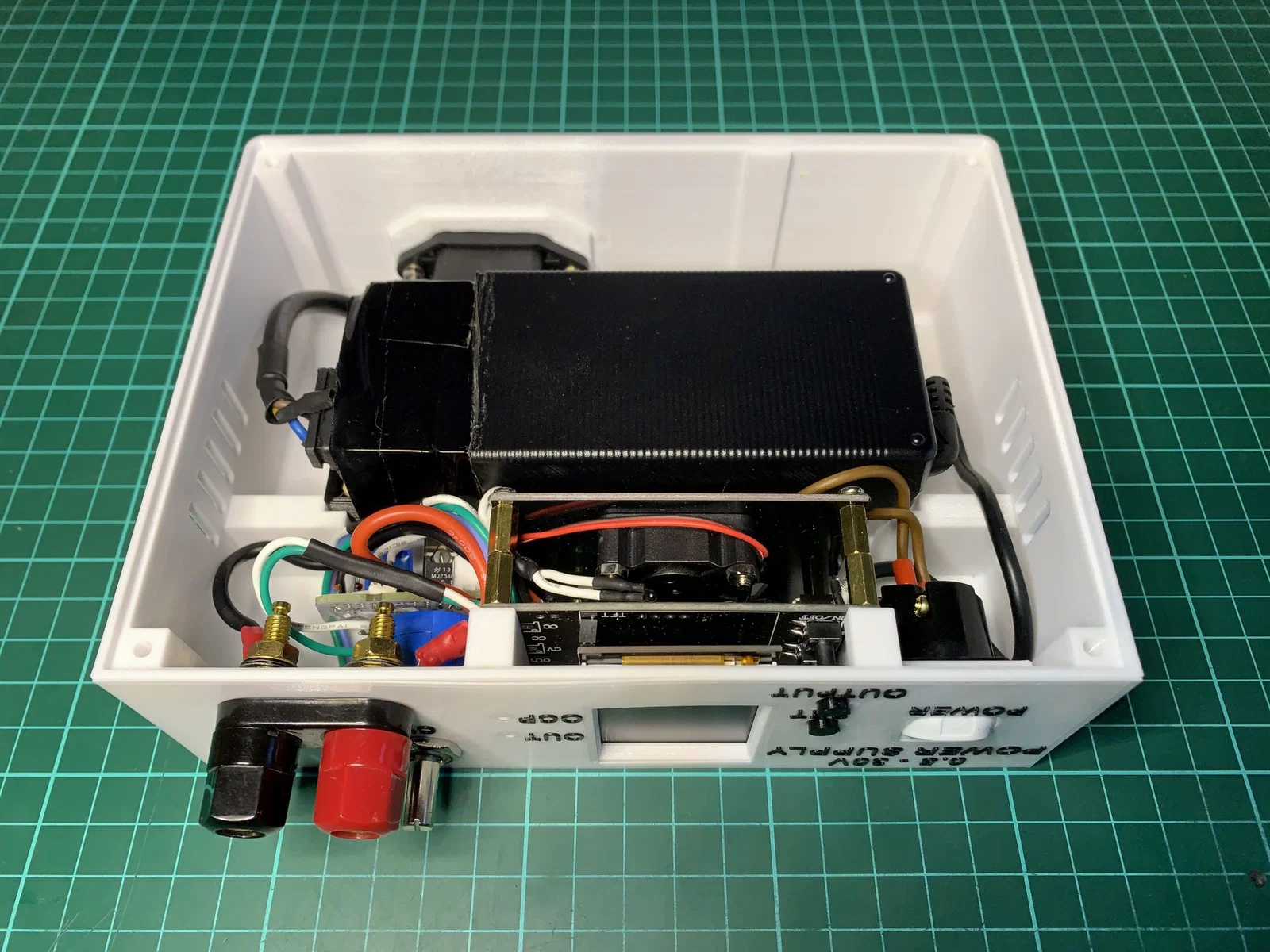

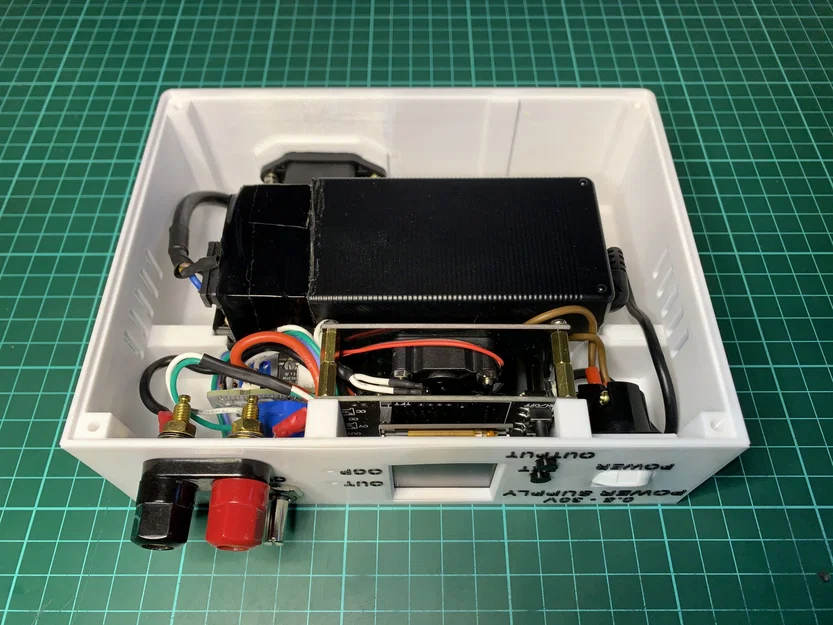

Đây là vỏ giải pháp in 3D của tôi cho nguồn cấp điện. Phần trên của vỏ giữ tất cả các thành phần bên trong vào vị trí. Cũng có một bảng điều khiển trước in 3D riêng biệt với văn bản in để tạo ra một hoàn thiện sạch sẽ. Nắp vỏ được giữ cố định bởi bốn vít 3.5x15mm từ bên dưới.
Để làm cho kết quả in thú vị hơn, đối với bảng điều khiển trước, tôi thực hiện một sự thay đổi màu sắc filament gần cuối để văn bản nổi được in bằng một màu khác và làm cho nó dễ nhìn hơn. Sự thay đổi màu sắc filament được thiết lập trong phần mềm slicer của bạn. Việc thiết lập màu sắc filament rất dễ dàng trong eSlicer, các slicer khác cũng có thể như vậy.
Bản in của tôi được làm bằng filament PETG 1.75mm Aurarum màu trắng và đen, với chiều cao lớp 0.2mm và 15% độ đặc trên máy in PRUSA I3 MK3S.
Tôi hy vọng bạn cũng có thể thấy bản in này hữu ích.
