Phụ tùng đầu cắt cỏ Saber Cut UN-59K 3 lưỡi/đường dây

Máy cắt cỏ của tôi có một đầu gắn của bên thứ ba. Tôi thích một đầu cố định hơn là phương pháp cuộn dây ban đầu. Tôi thường thấy rằng sợi cước bị đứt ở lỗ cuộn, điều này có nghĩa là phải mở cuộn để xỏ lại trước khi tôi có thể tiếp tục công việc cắt cỏ của mình.

Đầu cắt cỏ của bên thứ ba là Saber Cut UN-59K 3 Blade/Line Heavy Duty. Tôi đã gắn đầu này vào máy cắt dây Makita DUR368LZ 18Vx2 của mình.

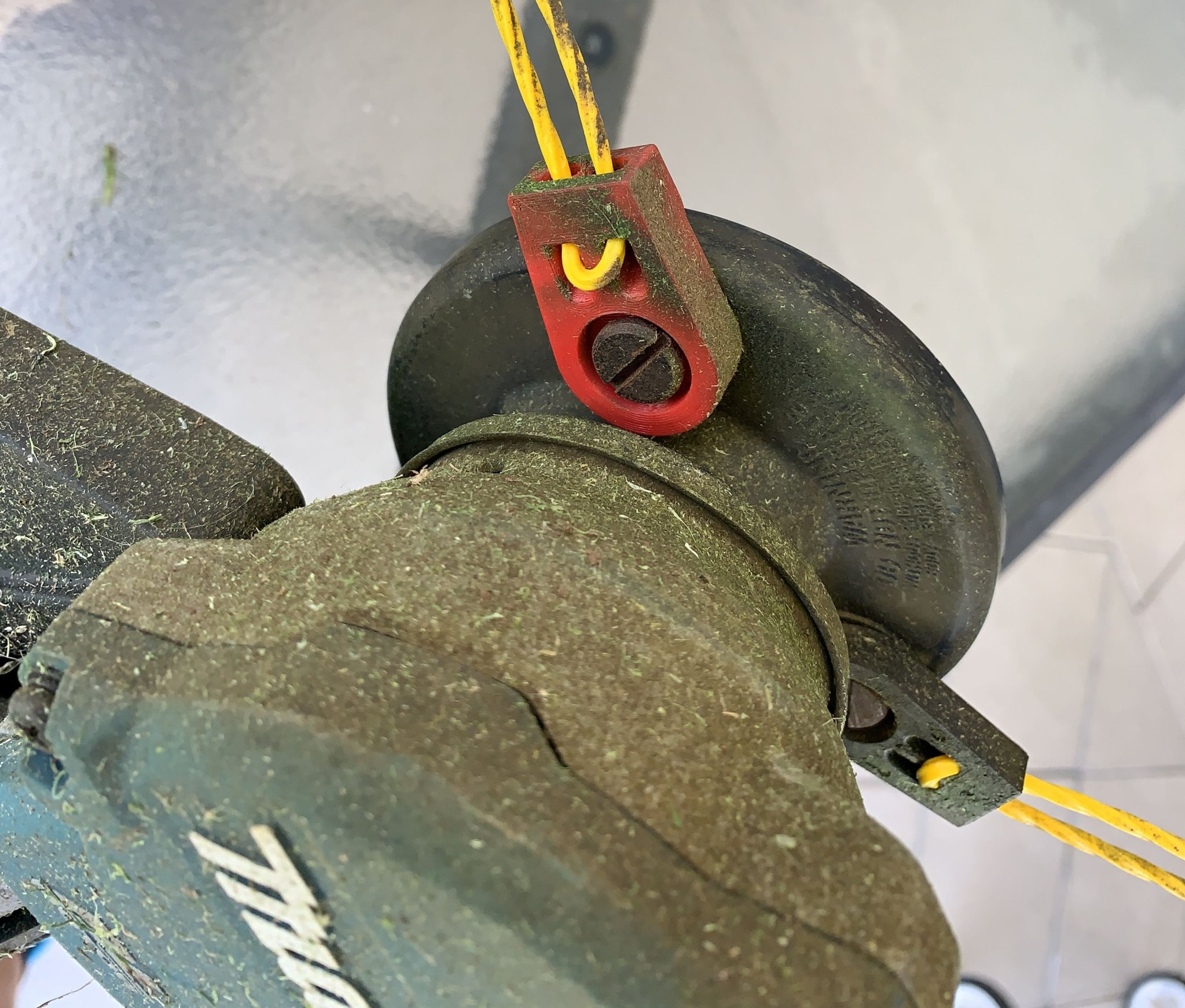

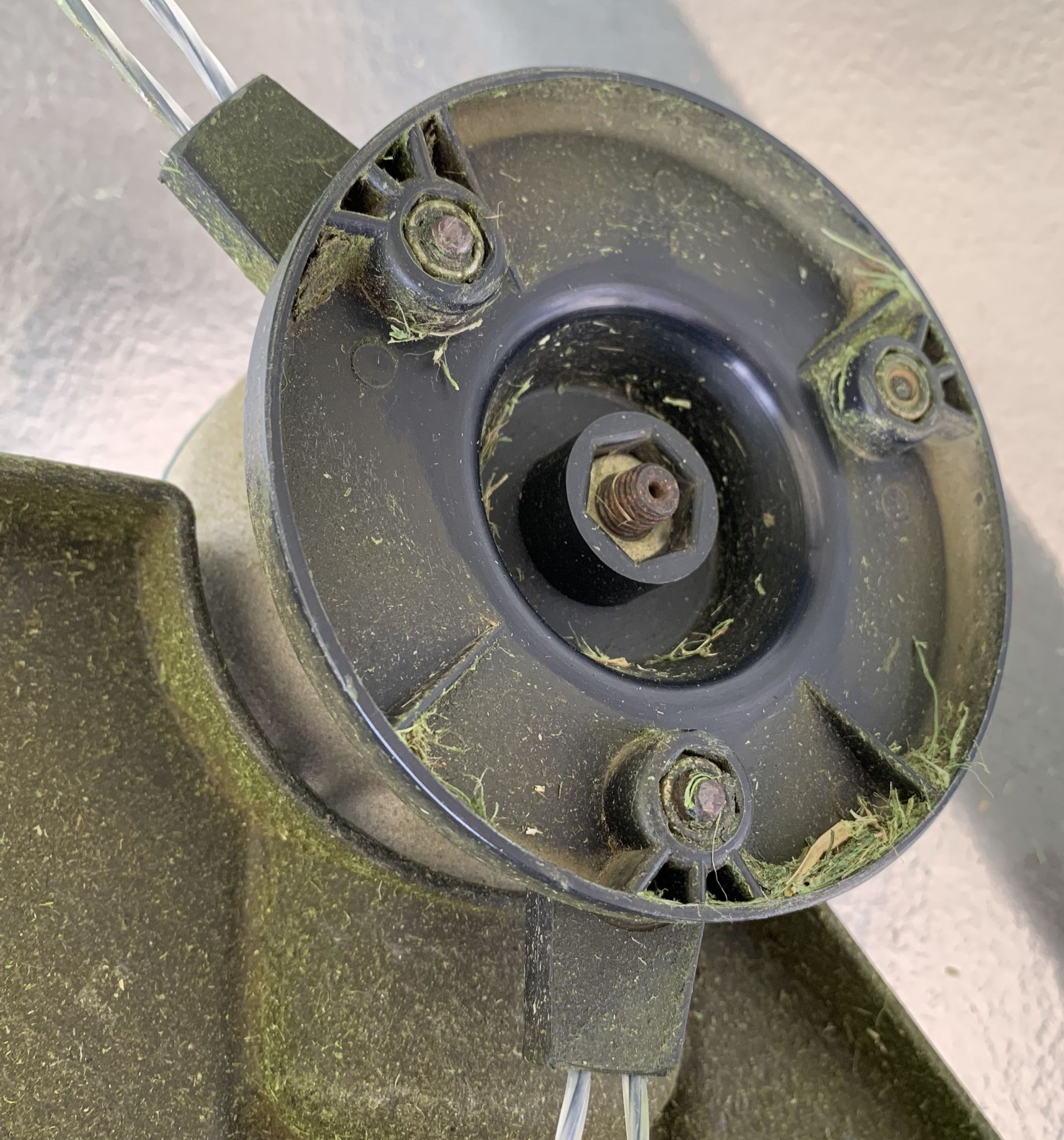

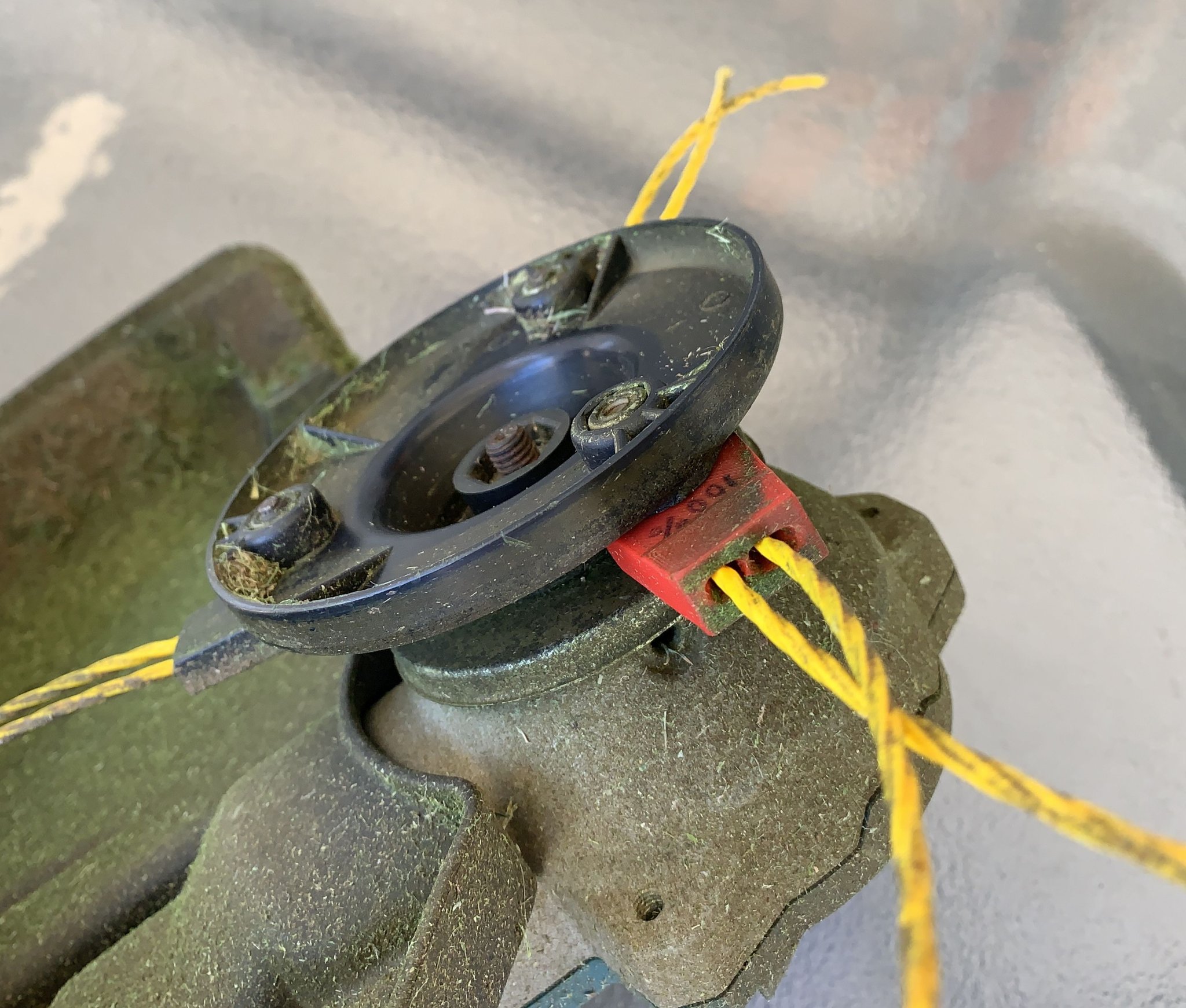

Sau 2 năm, một trong những giá đỡ sợi cước trên đầu của bên thứ ba đã bị gãy. Phần gãy này không có sẵn như một linh kiện thay thế, vì vậy tôi chỉ có thể mua một đầu mới hoàn toàn hoặc in 3D một giá đỡ mới. Đây là phần thay thế 3D của tôi.

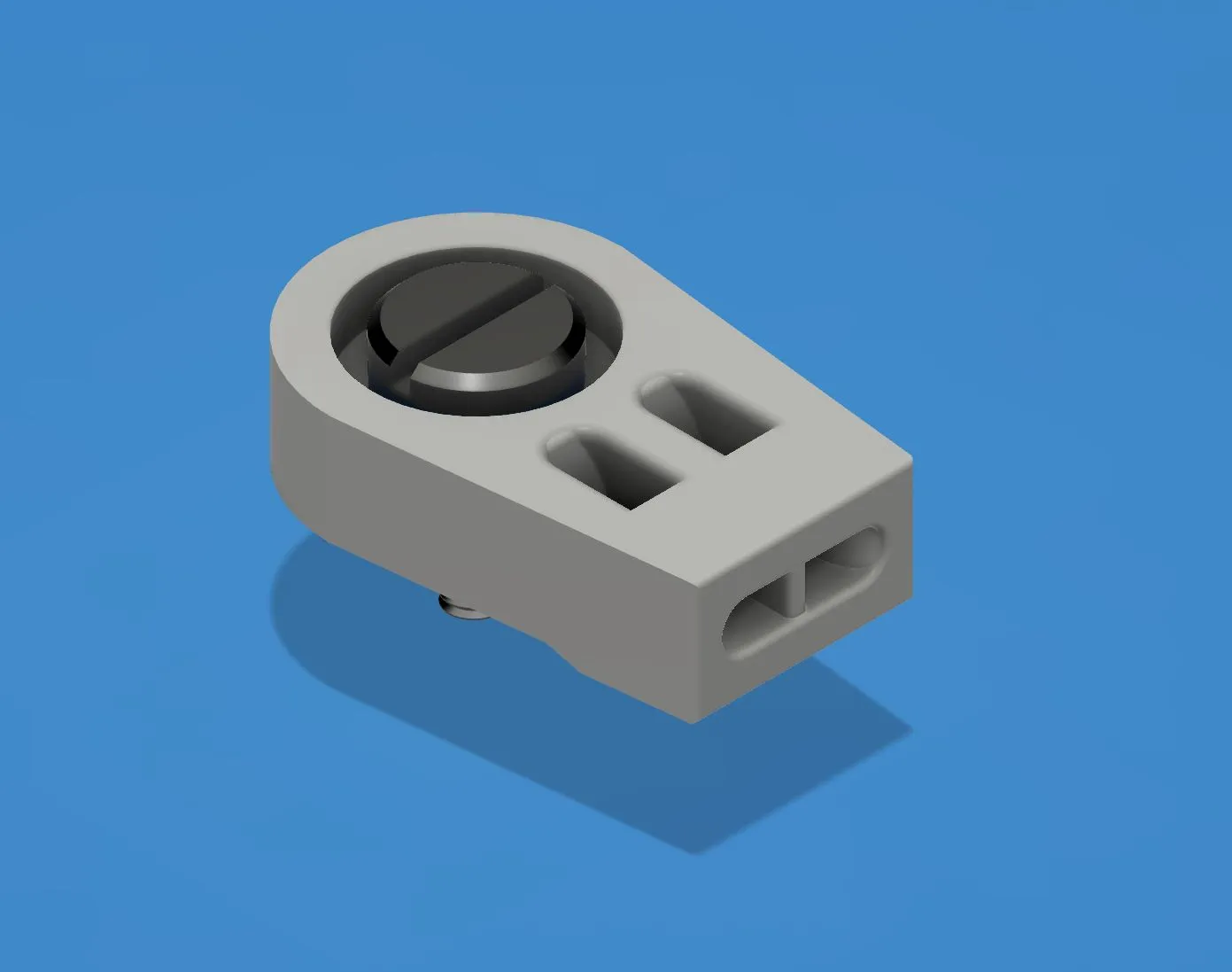

Tôi đã sử dụng sợi PETG để làm phần này. Tôi nhận thấy rằng một bản sao chính xác kích thước của phần không bền trong PETG và sớm bị gãy. Phiên bản phần của tôi đã được gia cố bằng cách tăng một số kích thước và với một số cải tiến thiết kế tinh tế dường như làm cho phần này bền hơn. May mắn thay, phần 3D rẻ và dễ thay thế, vì vậy nếu các giá đỡ khác cũng bị gãy, tôi có thể thay thế chúng.

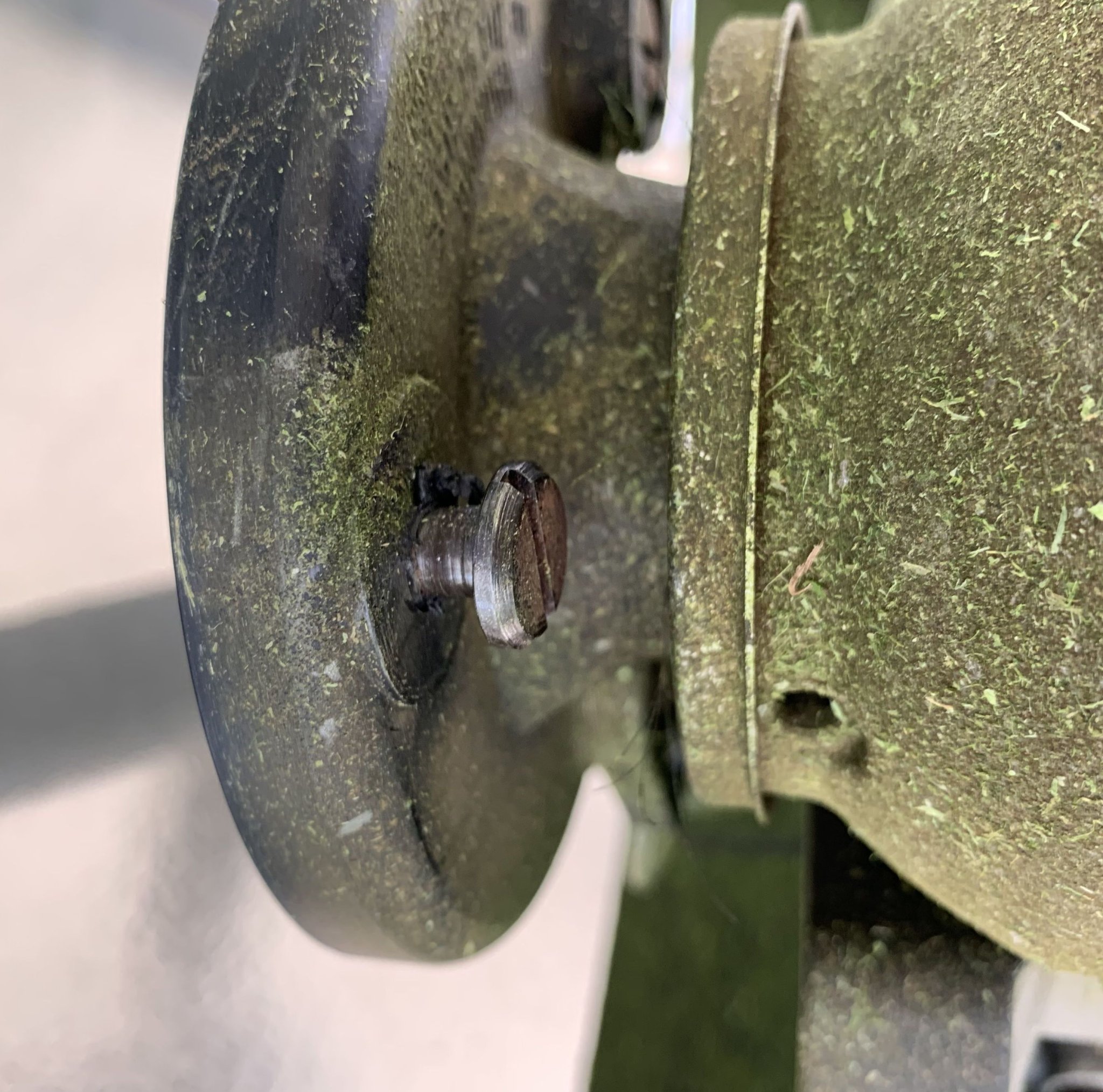

Trong quá trình sử dụng bình thường, ma sát làm nóng vít kim loại giữ giá đỡ ở vị trí. Vít kim loại nóng đủ để nâng nhiệt độ của PETG tiếp xúc với nó lên trên "nhiệt độ kính" của nó và sẽ bị biến dạng, cuối cùng sẽ thất bại.

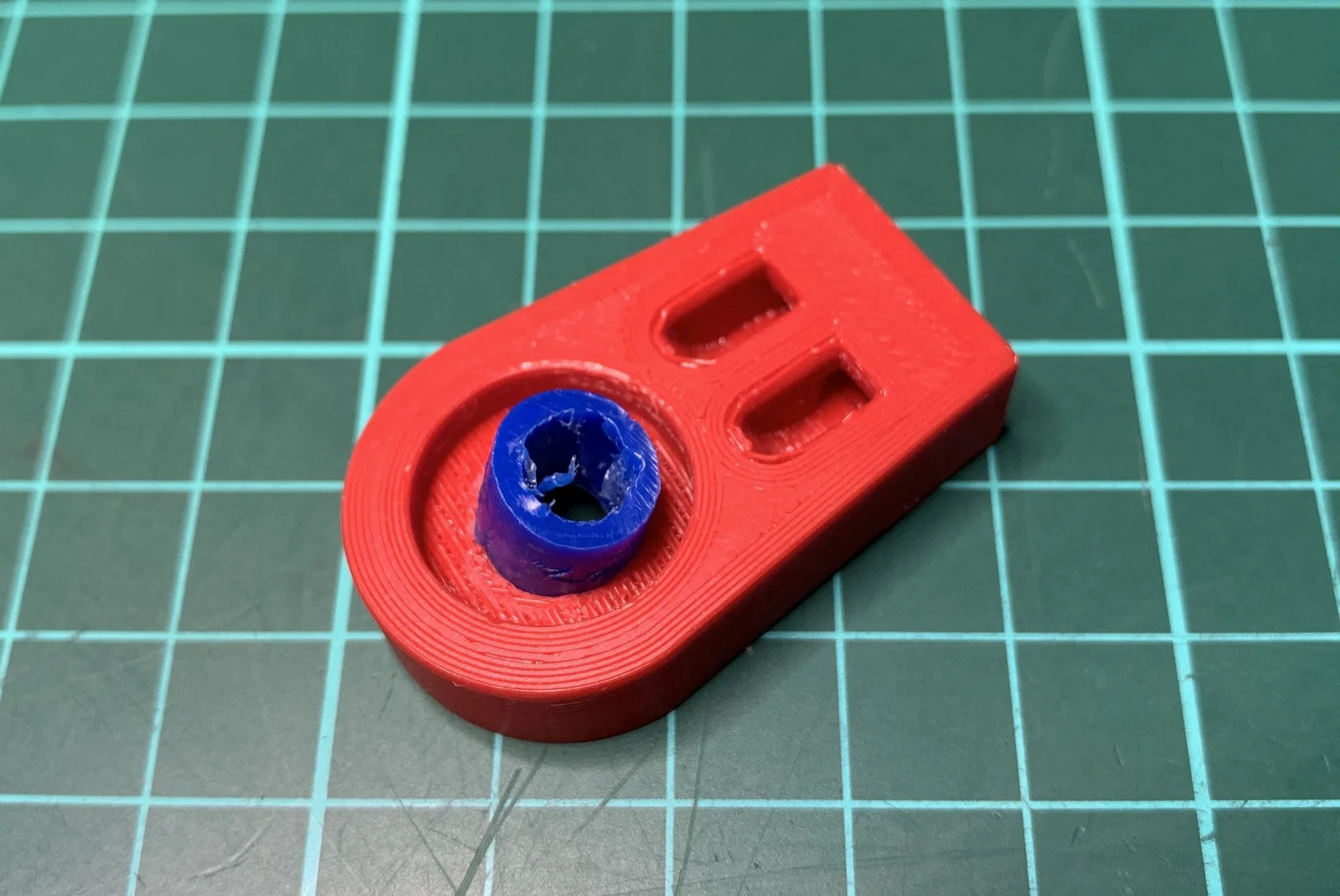

Tôi đã giới thiệu một ống LLDPE giữa vít kim loại và giá đỡ PETG. Polyethylene mật độ thấp tuyến tính (LLDPE) có điểm nóng chảy là 122°C, tạo ra một rào cản nhiệt. Ống LLDPE thường được sử dụng trong các ứng dụng ống nước, vì vậy dễ dàng tìm thấy để người khác cũng làm như vậy.

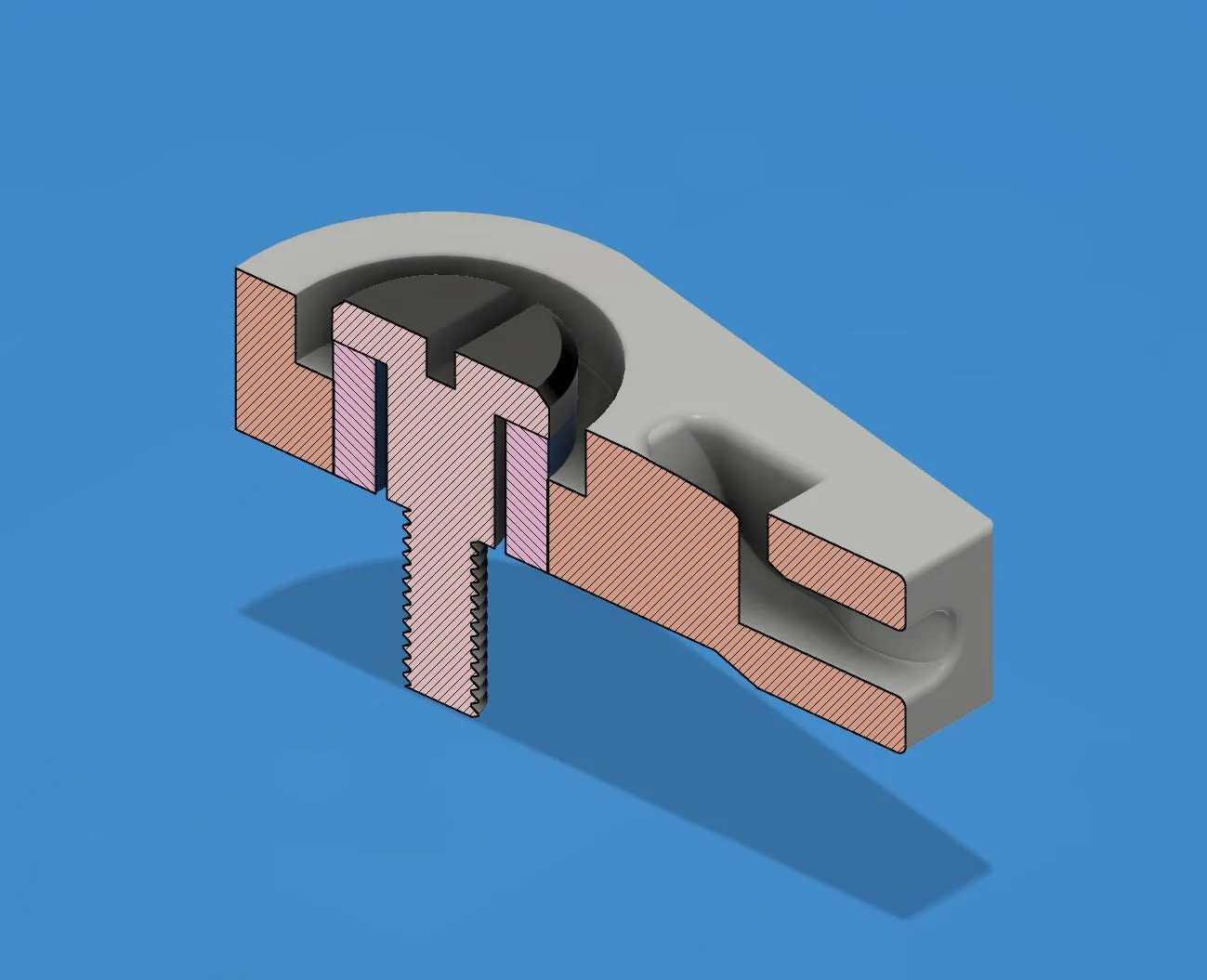

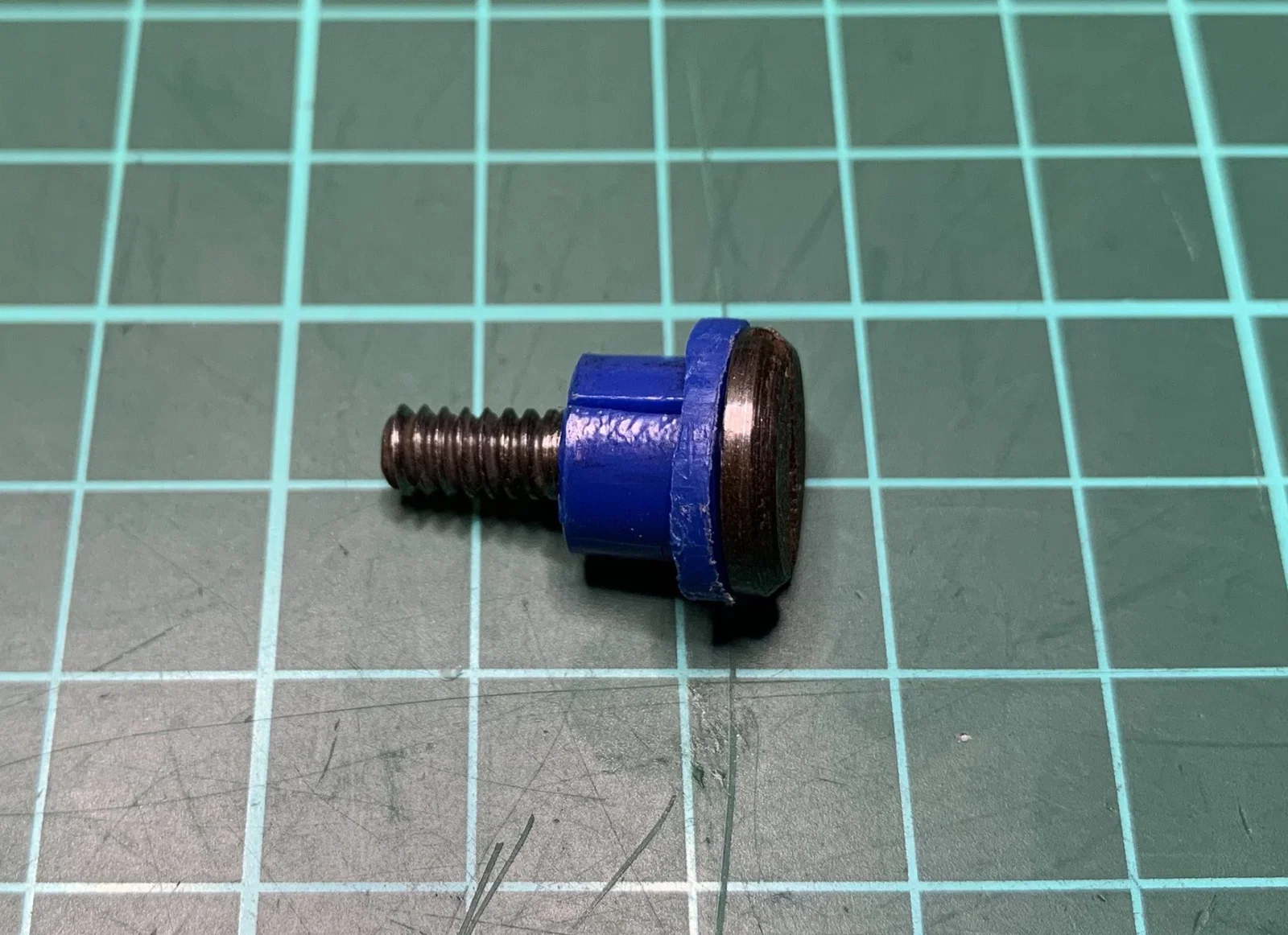

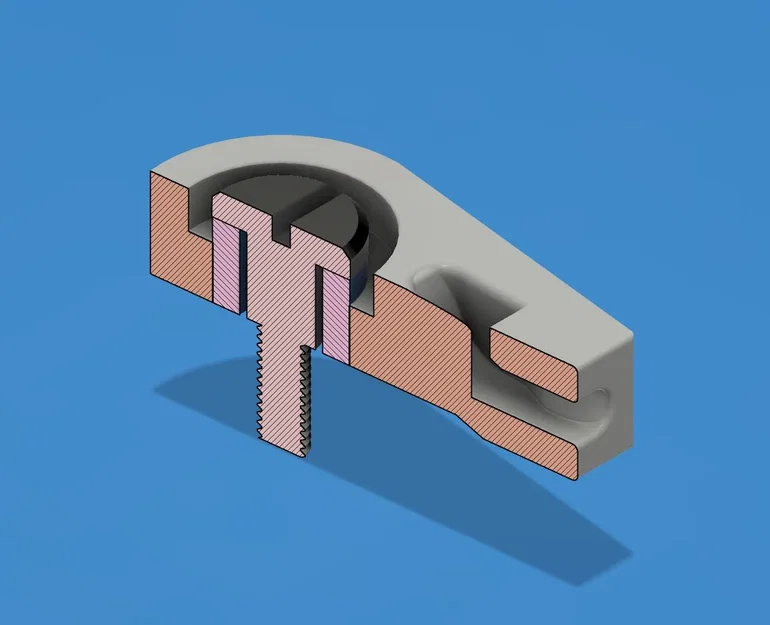

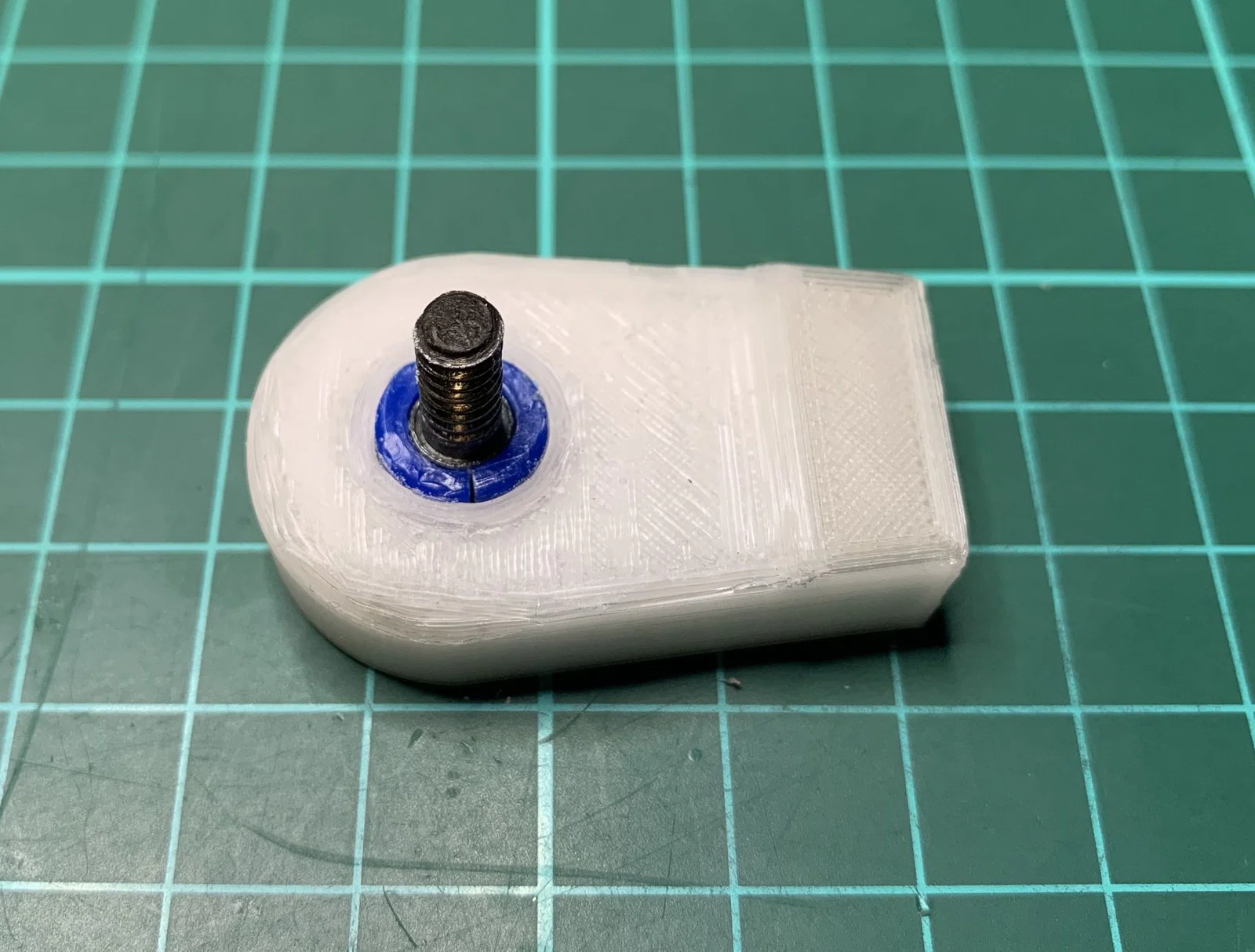

Mục đích của LLDPE là tách vít kim loại nóng, được làm nóng bởi ma sát khỏi PETG. Cắt đoạn ống LLDPE có chiều dài đủ để cũng cung cấp sự tách biệt nhiệt từ đầu vít (xem hình ảnh kèm theo). Với đoạn ống LLDPE, sự biến dạng của PETG giảm đáng kể, không có sự biến dạng đáng chú ý nào sau hai phiên sử dụng 30 phút.

Bản in của tôi được làm bằng filament PETG 1.75mm màu đen 3DFillies, với độ cao lớp 0.2mm và 100% độ đặc trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng thấy bản in này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí là một mẹo để giữ cho tôi hứng thú làm thêm nhiều bản vẽ như thế này.

CẬP NHẬT V1.0f - Để khắc phục tình trạng nhiệt độ quá cao làm chảy phần, hãy thêm một miếng bush LLDPE lên vít. Lỗ gắn đã được điều chỉnh để cho phép lắp bushing LLDPE.
