Bộ bảo vệ lỗ filament 12.5mm cho máy in 3D

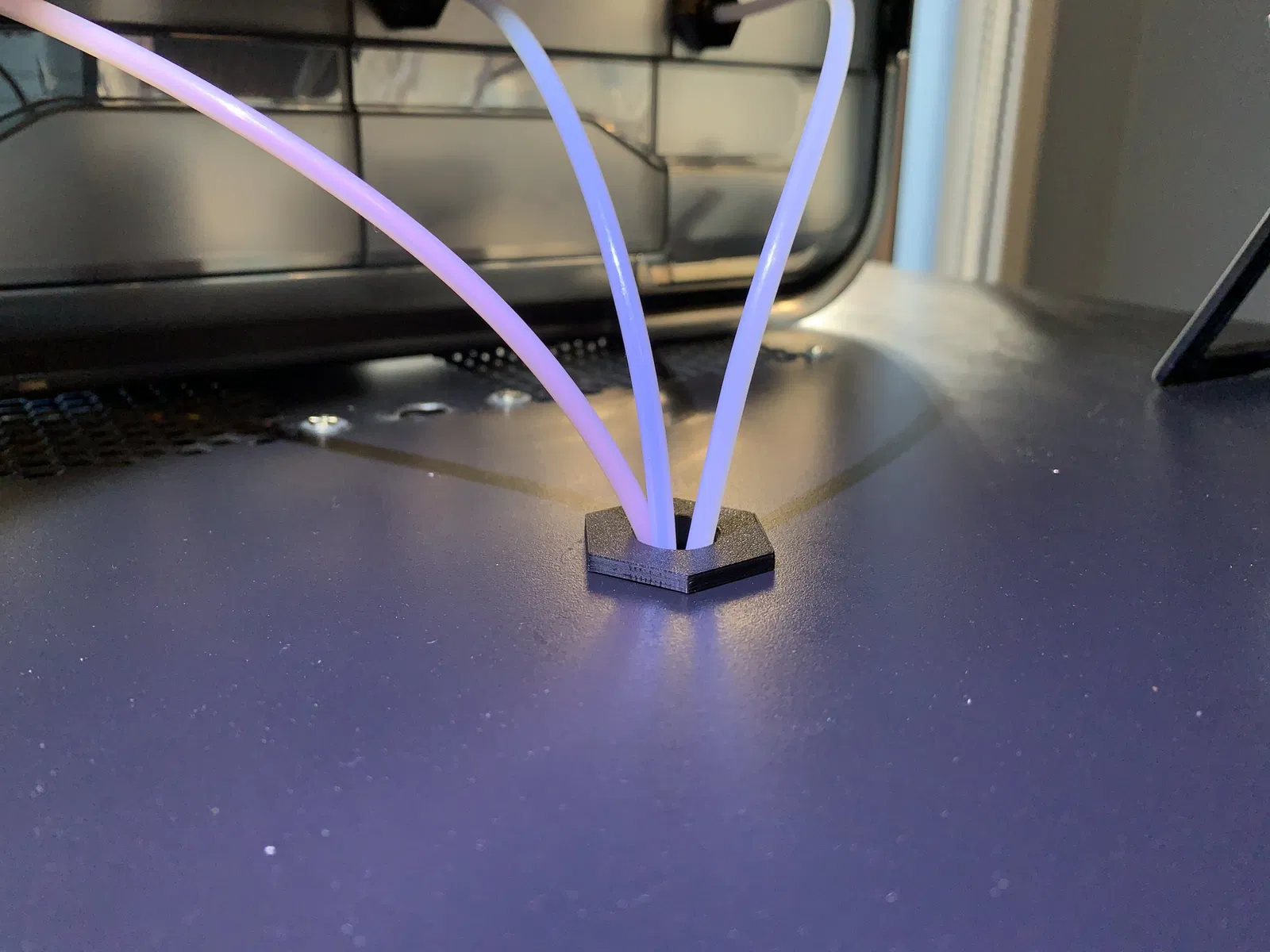

Khi tôi di chuyển máy in 3D của mình vào một cái tủ, các cuộn filament đã được chuyển đến trên đỉnh của cái tủ mới. Các cuộn filament đi qua mái tủ vào máy in.

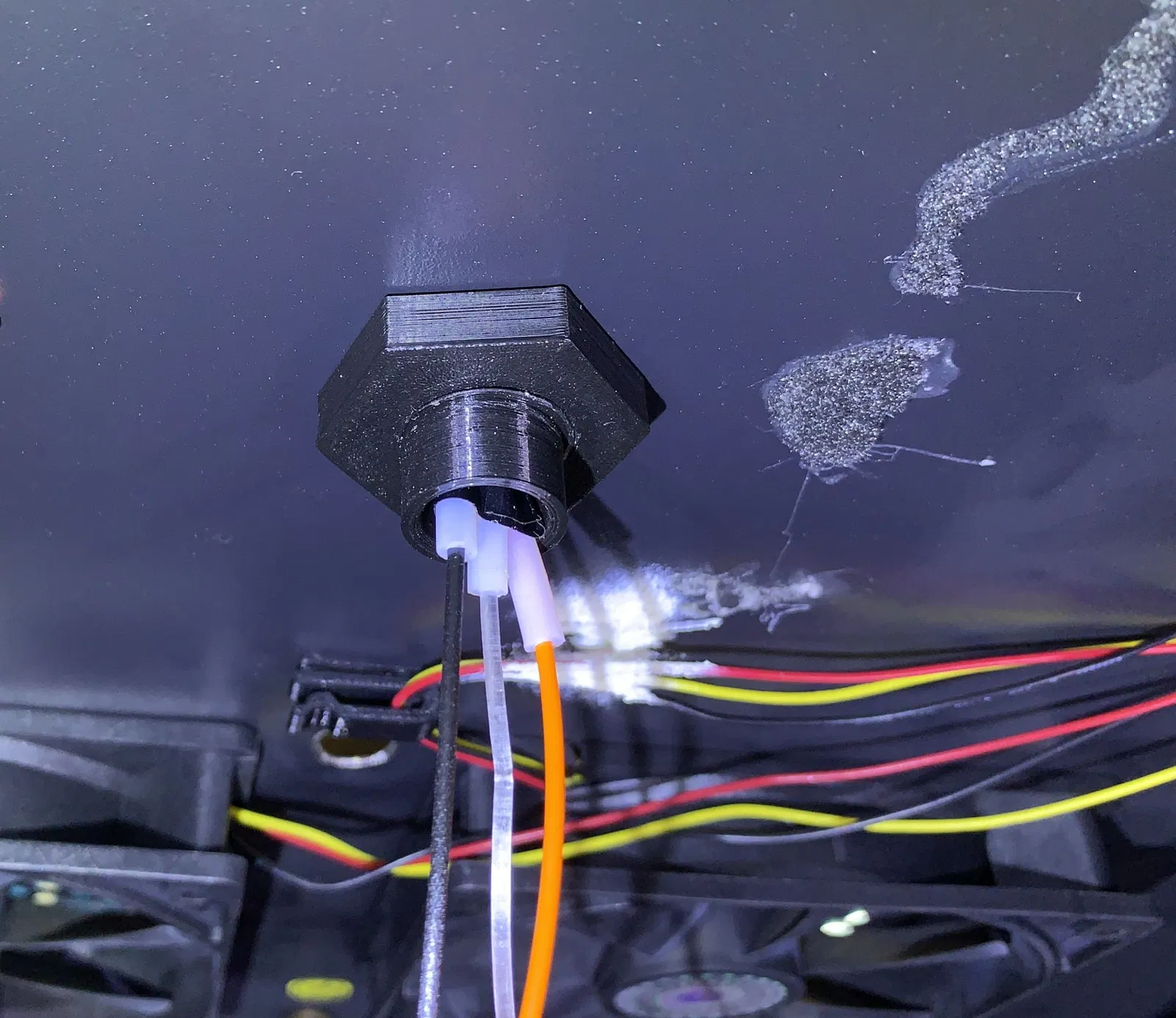

Lỗ trên tủ cần phải đi qua ba sợi filament 1.75mm, mỗi sợi được bao bọc bởi một ống PTFE. Đường kính lỗ bên trong được chọn là 12.5mm. Đường kính lỗ bên ngoài là 20mm.

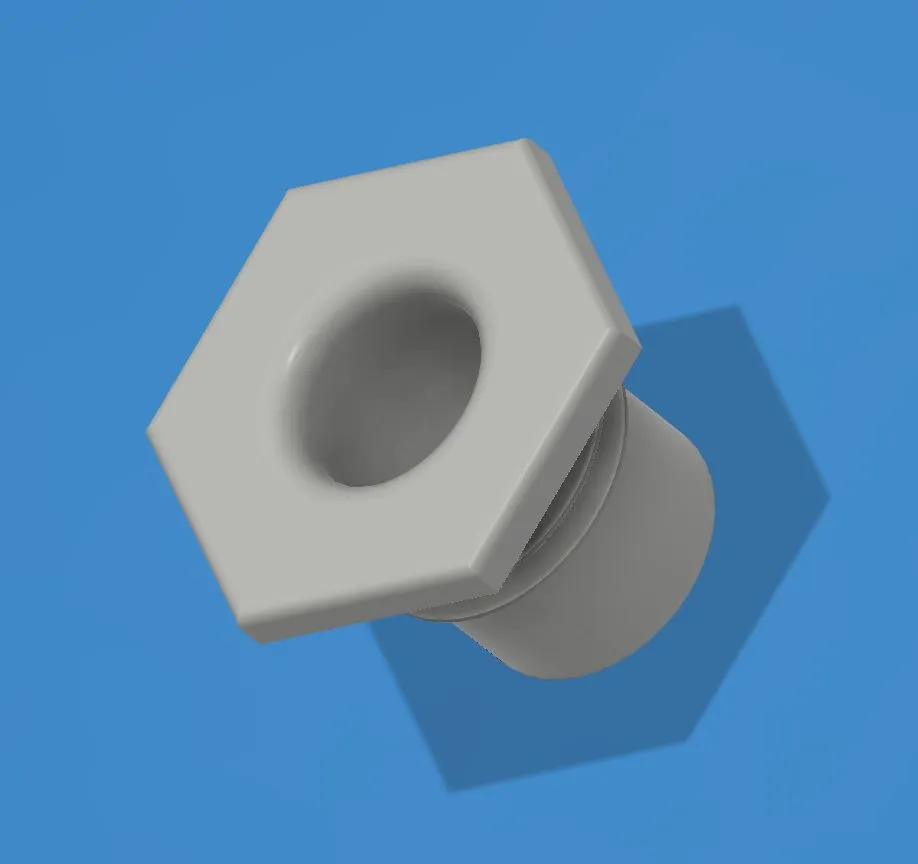

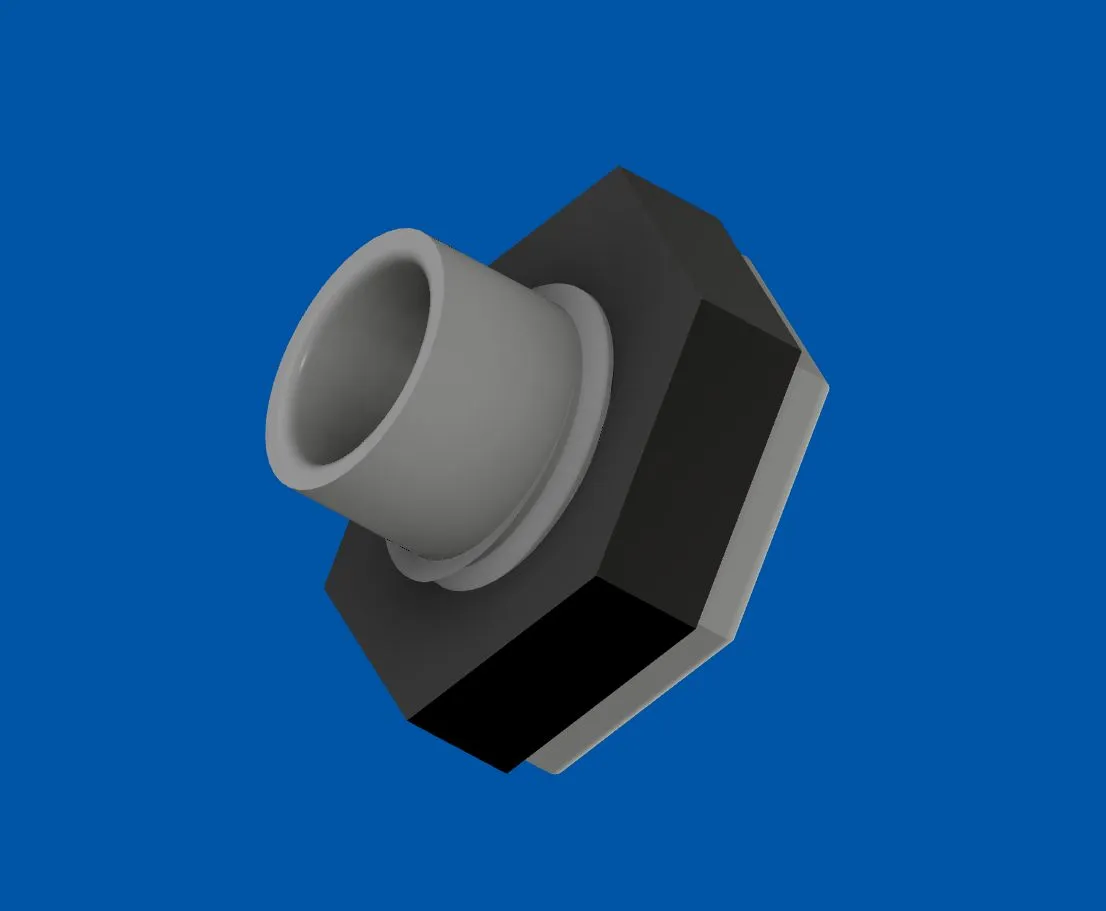

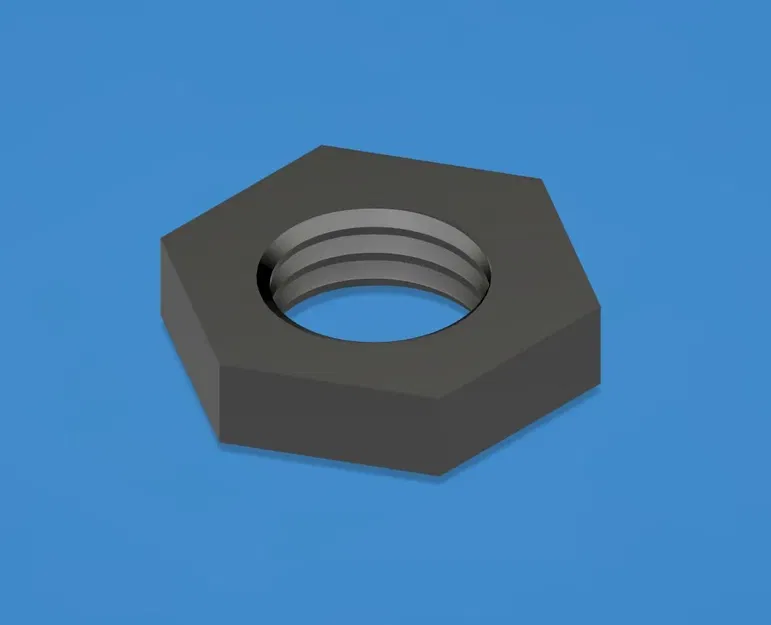

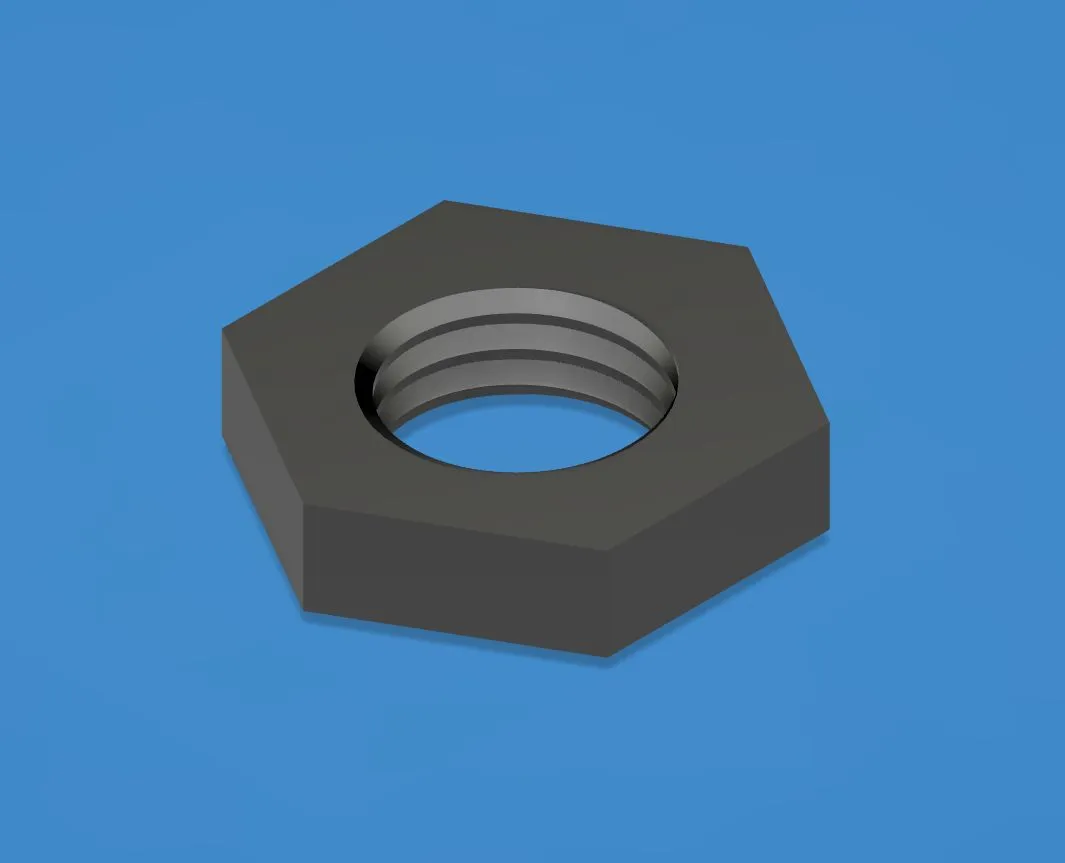

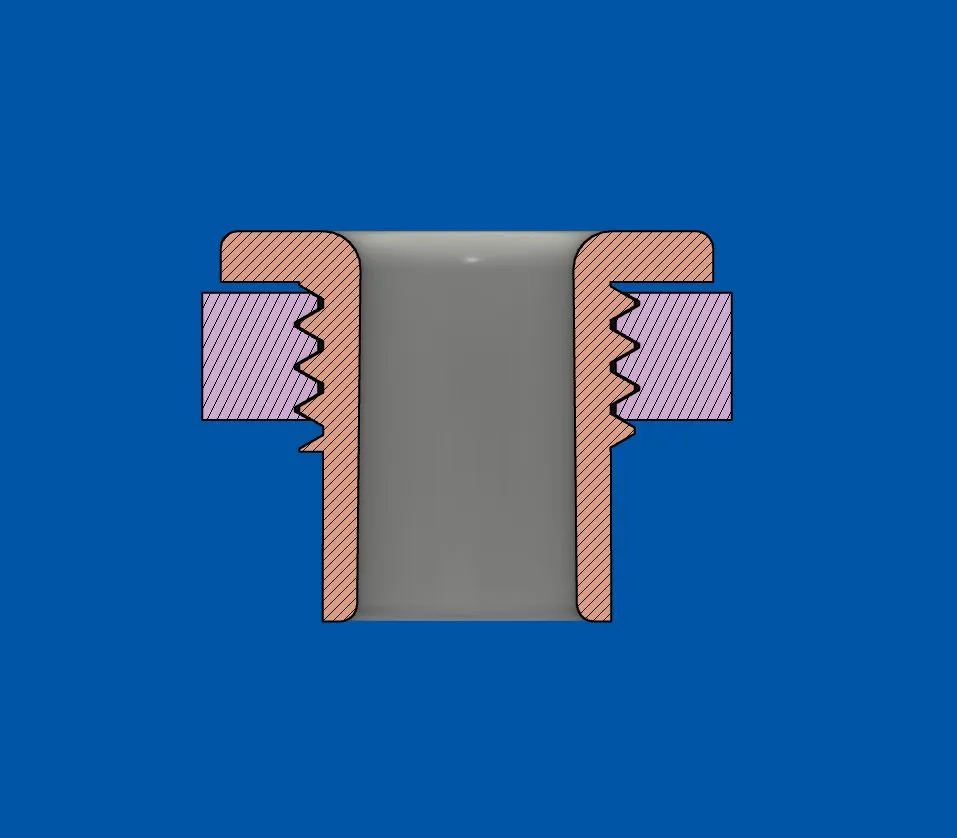

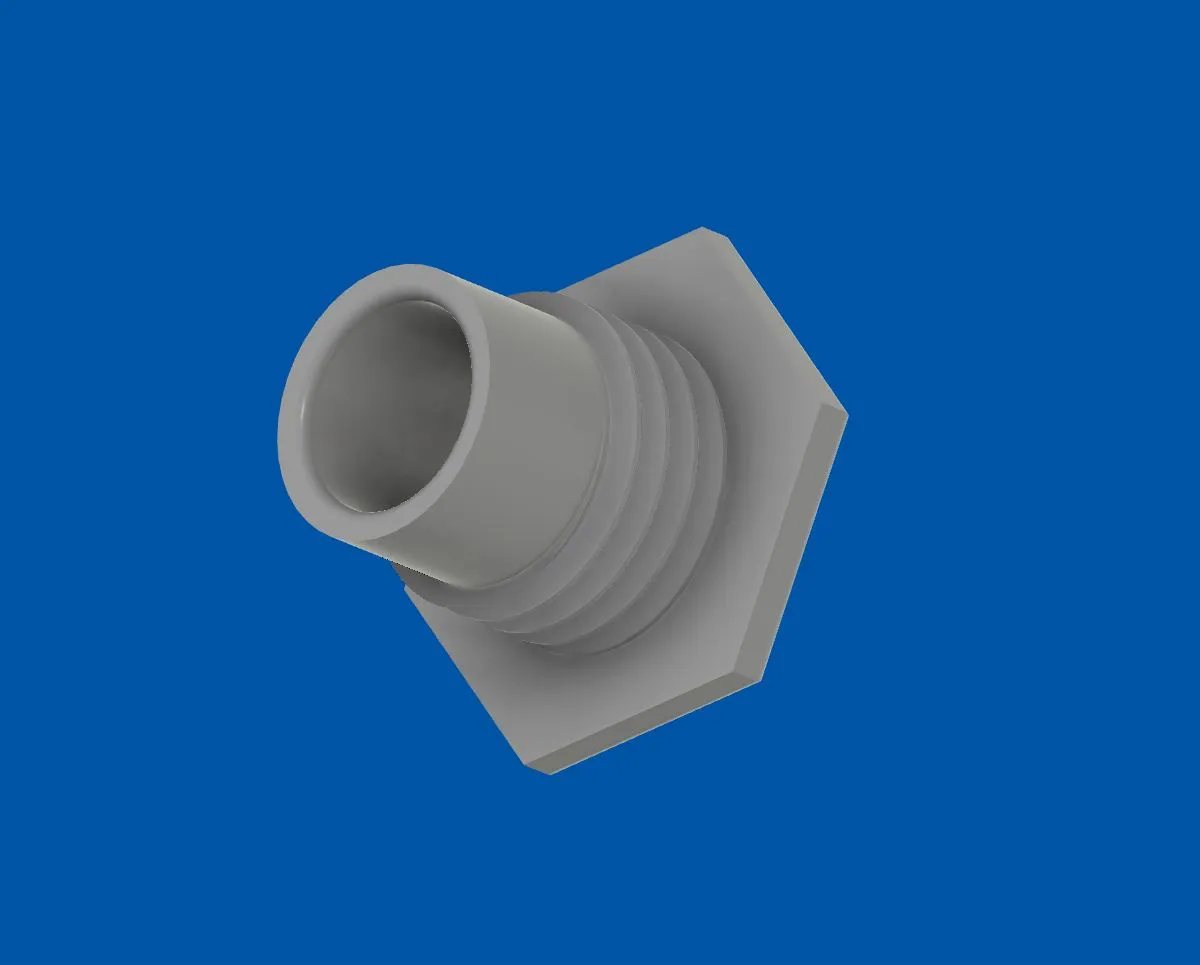

Cái tủ là kim loại với các tấm dày 1mm và đã có một lỗ 20mm được khoan qua kim loại để cho filament và bộ bảo vệ đi qua. Mô hình in 3D này cung cấp một đường đi trơn tru qua lỗ mái tủ. Mô hình có hai phần, một phần trên mịn màng và được giữ cố định bằng một đai ốc in 3D M20.

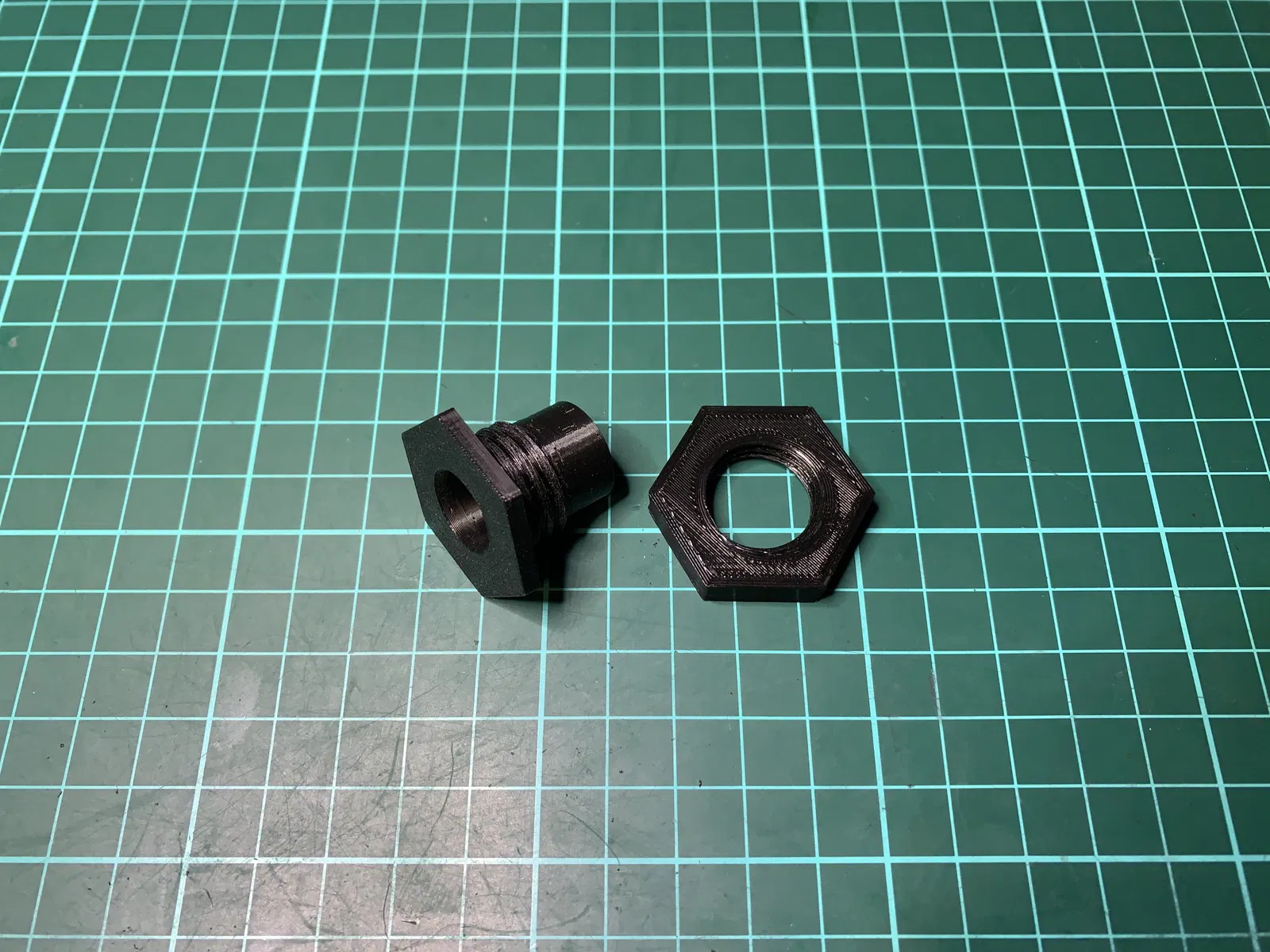

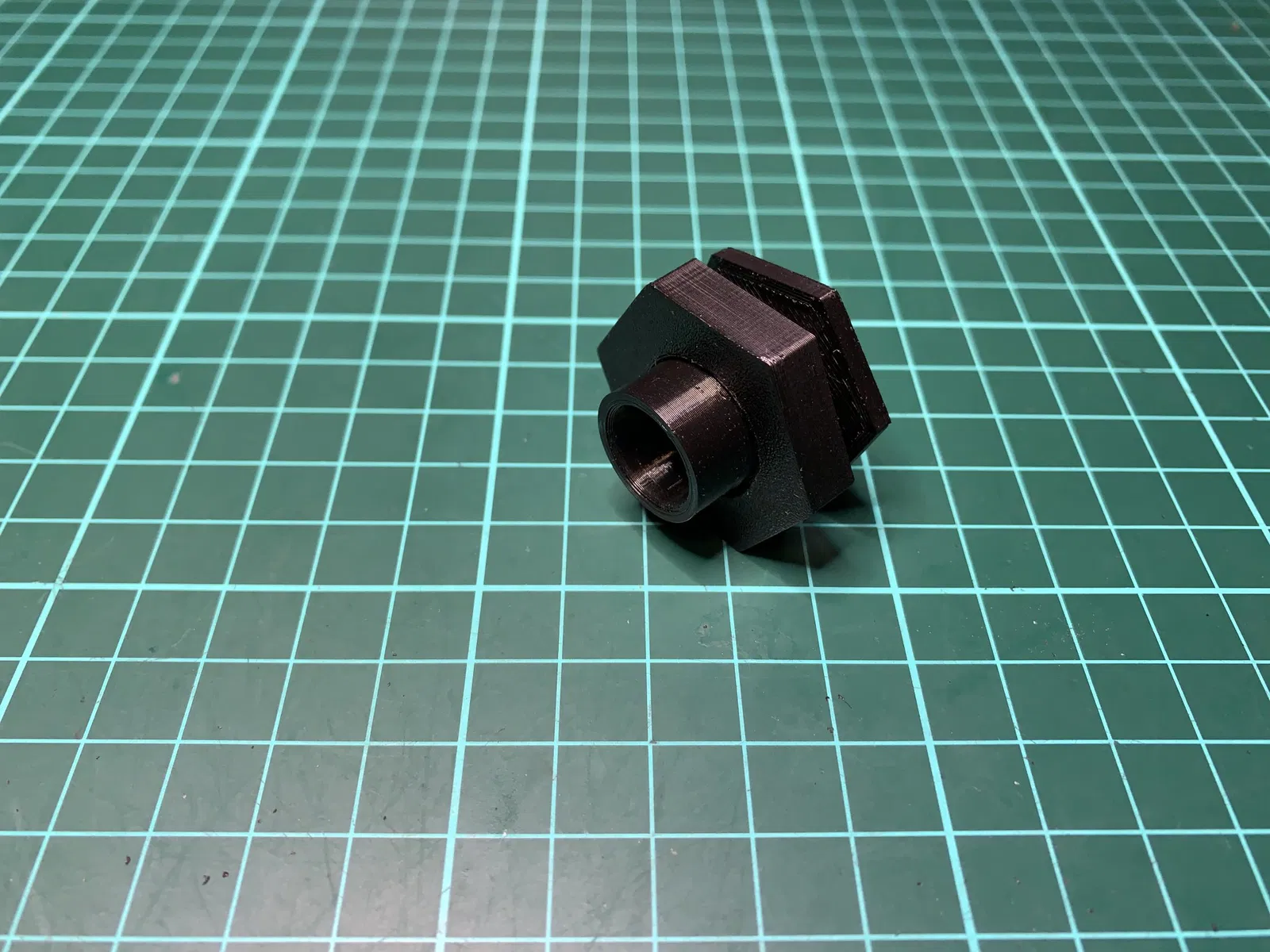

Bản in của tôi được làm bằng filament đen PETG 1.75mm 3DFillies, với chiều cao lớp 0.2mm và độ đầy 100% trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng sẽ thấy bản in này hữu ích.
